ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления МИДА-15

Датчики давления МИДА-15 (далее - датчики), предназначены для непрерывных измерений и пропорционального преобразования избыточного давления (ДИ), абсолютного давления (ДА), давления разрежения (ДВ), избыточного давления - разрежения (ДИВ) и разности давлений (ДД) в токовый выходной сигнал, сигнал в виде напряжения постоянного тока или цифрового кода (цифровой сигнал) интерфейса UART со специальным протоколом обмена Mida, либо цифрового кода интерфейса RS485 с протоколом обмена на базе протокола Modbus или с протоколом обмена Mida в системах контроля и управления давлением, в том числе взрывоопасных производств.

Принцип действия датчиков основан на изменении сопротивления тензорезисторов вследствие деформации чувствительного элемента, вызванной воздействием давления измеряемой среды.

Основными функциональными элементами датчиков являются первичный тензопреобразователь, воспринимающий измеряемое давление и преобразующий его в электрический выходной сигнал, а также электронный преобразователь, питающий тензомост и преобразующий выходной сигнал тензомоста в унифицированный выходной сигнал.

Тензопреобразователь и электронный блок конструктивно размещены в едином неразборном герметичном корпусе, соединенном с узлом электрического подключения датчика. Для электического подключения датчиков к внешним приборам используется разъем или плоский кабель. Общий вид датчиков представлен на рисунке 1.

Измеряемое давление через штуцер подается в рабочую полость и воздействует на металлическую мембрану (либо непосредственно на мембрану - в датчиках с открытой мембраной), на внешней поверхности которой жестко закреплен полупроводниковый чувствительный элемент, представляющий собой монокристаллическую сапфировую подложку, на поверхности которой из слоя высоколегированного гетероэпитаксиального кремния методом фотолитографии сформирована мостовая тензочувствительная схема (структура «кремний на сапфире» - КНС). Выводы от схемы через коллектор, имеющий жесткие контакты, соединены с входом электронного преобразователя, смонтированного на печатной плате, которая закреплена на каркасе. Под воздействием измеряемого давления происходит упругая деформация приемной мембраны и расположенного на ней чувствительного элемента, что приводит к его разбалансу и изменению выходного напряжения, которое усиливается и преобразуется в нормированный токовый выходной сигнал, сигнал напряжения постоянного тока или цифровой сигнал, пропорциональный давлению измеряемой среды.

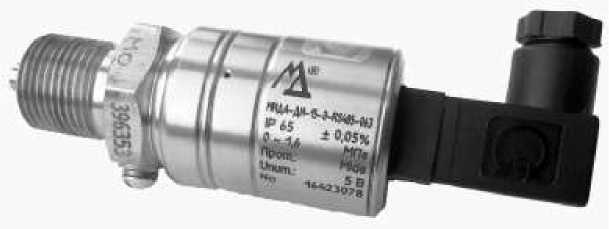

Рисунок 1 - Общий вид датчика давления МИДА-15

Пломбирование датчиков давления МИДА-15 не предусмотрено.

Датчики имеют модификации, различающиеся типом измеряемого давления, по метрологическим характеристикам, по типу выходного сигнала и по конструктивному исполнению. Структурная схема обозначения датчика приведена ниже:

МИДА - ДИ -15- Ех- IP65-0,

Измеряемый параметр:

ДИ, ДА, ДВ или ДИВ

Ех- исполнение взрывозащиты

М - модификации датчика для измерения давления сред с температурой до +150 °С;

Э - высокоточный датчик

Степень защиты оболочки:

IP64 (для Ех - исполнения), IP65

Значение пределов допускаемой основной погрешности_______________

Нижний предел измерения.

Для ДИВ предел измерения разрежения Верхний предел измерения с указанием единицы измерения.

Для ДИВ - верхний предел измерения избыточного давления

Код выходного сигнала: 01, 051, 052, 055, 057, 058,

059; 061-064 (приведены в таблицах 1.1, 1.2)

Тип присоединительного штуцера: М20; М12; М10; G1/2M

Тип электрического подключения: А - плоский кабель, DIN C - соединитель, Р4 - разьем 2РМГ-14, УМ- угловой металлический сальниковый ввод

Номер технических условий

Таблица 1.1 - Коды аналговых выходных сигналов

Таблица 1.2 - Коды цифровых выходных сигналов

Примечание - При отсутствии в обозначении исполнения позиций последующие позиции сдвигаются влево.

В датчиках давления МИДА-15 с цифровым выходным сигналом установлено программное обеспечение (ПО), которое по аппаратному обеспечению является встроенным. Преобразование измеряемых величин, обработка измерительных данных, вычисление значений давления и передача измерительного цифрового кода выполняется с использованием внутренних аппаратных и программных средств. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения встроенного ПО отсутствуют.

Идентификационные данные встроенного ПО приведены в таблицах 2-4.

Таблица 2 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом UART

Таблица 3 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Mida и интерфейсом RS485

Таблица 4 - Идентификационные данные встроенного программного обеспечения датчика давления с протоколом Modbus

Автономное ПО Mida15Tool предназначено для настройки и поверки датчика с цифровым выходом и протоколом обмена Mida.

Конструкция датчика исключает возможность несанкционированного влияния на встроенное ПО датчика и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Таблица 5 - Метрологические характеристики

Верхние пределы измерений давления (с интервалом из ряда по

ГОСТ 22520-85), МПа:

интервалом из ряда по ГОСТ 22520-85), МПа:

ности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, % (от диапазона изменения выходного сигнала), на 10 °С (в зависимости от основной приведенной погрешности датчика):

Нормальные условия:

В соответствии с заказом допускается изготовление датчиков с пределами измерений, выраженных в других единицах измерения давления и допущенных к применению в РФ.

Таблица 6 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским методом.

Комплектность поставки датчиков с аналоговыми выходными сигналами приведена в таблице 7.

Таблица 7- комплектность датчиков с аналоговыми выходными сигналами.

Комплектность поставки датчиков с цифровыми выходными сигналами приведена в таблице 8.

Таблица 8 - комплектность датчиков с цифровыми выходными сигналами.

осуществляется по документу МДВГ.406233.090 РЭ «Датчики давления МИДА-15. Руководство по эксплуатации», раздел 4 «Методика поверки»,  утвержденному

ФГУП «ВНИИМС» «2» июня 2017 г.

Основные средства поверки:

Рабочие эталоны 1-го, 2-го, 3-го разрядов по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5, МП-6, МП-60, МП-600, МП-2500 (Регистрационный № 58794-14);

Рабочий эталон 1-го, 2-го, 3-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99);

Рабочий эталон 1-го, 2-го, 3-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);

Мультиметр цифровой 34401A (Регистрационный № 54848-13); Задатчик давления Воздух-4000 (Регистрационный № 12143-04); Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05);

Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10⁶ Па

МДВГ.406233.090 ТУ Датчики давления МИДА-15. Технические условия
