МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

21 мая 2026 г.

978

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

21

от «   »
и метрологии

мая

2026 г. №

978

Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Анализаторы жидкости промышленные

CN117

С

98552-26

25А70731

Wuhan CNIC

Instrument Co.,

Ltd., Китай

Wuhan CNIC

Instrument Co.,

Ltd., Китай

ОС

МП-10452025 «ГСИ. Анализаторы жидкости про-мышлен-ные CN117. Методика поверки»

1 год

Shanghai Outao

Testing Technology Service Co., Ltd.,

Китай

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

29.10.2025

2.

Аппаратура геодезическая спутниковая

EFIX F6

С

98553-26

4589994;4589995

Shanghai EFIX

Geomatics Co., Ltd., Китай

Shanghai EFIX

Geomatics Co.,

Ltd., Китай

ОС

МП-10252025 «ГСИ. Аппаратура геодезическая спутниковая EFIX F6. Методика поверки»

1 год

Акционерное общество «ПРИН» (АО «ПРИН»), г.

Москва ИНН 7712032661

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

07.10.2025

3.

Мегаоммет

ры стрелоч-

МЕ-ГЕОН

С

98554-26

МЕГЕОН 13040 зав.№ 304000001,

Общество с ограниченной

Общество с ограниченной

ОС

МП 5.7

0424-2025

1 год

Общество с ограниченной

ФБУ «Омский ЦСМ», г. Омск

18.04.2025

ные

МЕГЕОН 13160 зав.№ 166000001,

МЕГЕОН 13128

зав.№ 20090246,

МЕГЕОН 13129

зав.№ 22090038

ответственностью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королев

ИНН 5018183467

ответственностью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королев

ИНН 5018183467

«ГСИ. Мегаомметры стрелочные

МЕГЕОН.

Методика поверки»

ответственностью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королев

ИНН 5018183467

4.

Акселерометры

620V01

С

98555-26

25002, 25003, 25004

Общество с ограниченной ответственностью «Глобал-Тест» (ООО «Глобал-Тест»), Нижегородская обл., г. Саров ИНН 5254021532

Общество с ограниченной ответственностью «Ассоциация ВАСТ» (ООО «Ассоциация ВАСТ»),

г. Санкт-Петербург

ИНН 7826690008

ОС

МП

А3009.0595 -2025

«Государственная система обеспечения единства измерений. Ак-селеромет-ры 620V01. Методика поверки»

3 года

Общество с ограниченной ответственностью «Глобал-

Тест» (ООО «ГлобалТест»),

Нижегородская обл., г. Саров ИНН

5254021532

ФГУП

«РФЯЦ-

ВНИИЭФ», Нижегород

ская обл.,

г. Саров

08.12.2025

5.

Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта

LaseBV

B

С

98556-26

зав. № SNK011843

LASE Industri-elle Lasertech-nik GmbH,

Германия

LASE Industri-elle Lasertech-nik GmbH,

Германия

ОС

МП 124261-2025 «ГСИ. Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB. Методика поверки»

1 год

Общество с ограниченной ответственностью «ЛАЗЕ-

Сервис» (ООО «ЛАЗЕ-Сервис»), г. Липецк ИНН 4824104855

УНИИМ - филиал ФГУП «ВНИИМ им.

Д.И.Менделее ва», г. Екатеринбург

03.03.2026

6.

Видеоэндоскопы измерительные

jProbe

С

98557-26

Мод. jProbe PX expert 3D зав. №

PJM2508112001-A; мод. jProbe IQ pro зав. №№ 3DMU241130220, 3DJF2679975443, 3DJF2503072202, 3DJF3770496536

Shenzhen

Yateks Co., Ltd., Китай

Shenzhen

Yateks Co., Ltd., Китай

ОС

МП 25120002-2026 «ГСИ. Ви-деоэндо-скопы измерительные jProbe. Методика поверки»

1 год

Общество с ограниченной ответственностью «ДЖЕ-НЕРАЛ ОП-ТИКС» (ООО «ДЖЕНЕРАЛ ОПТИКС»), г. Санкт-Петербург

ИНН 7813592973

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

16.03.2026

7.

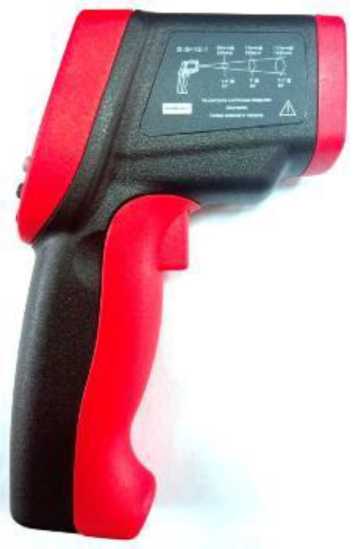

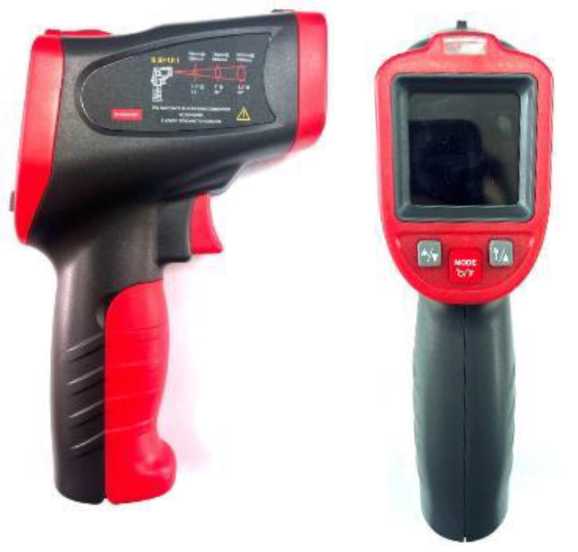

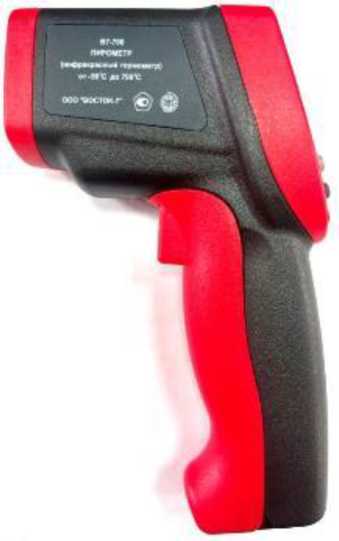

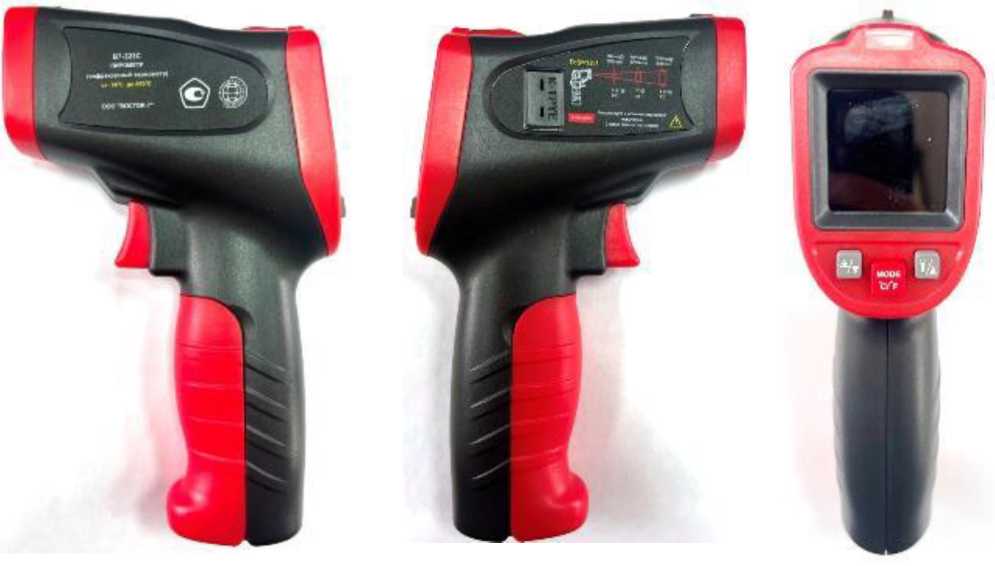

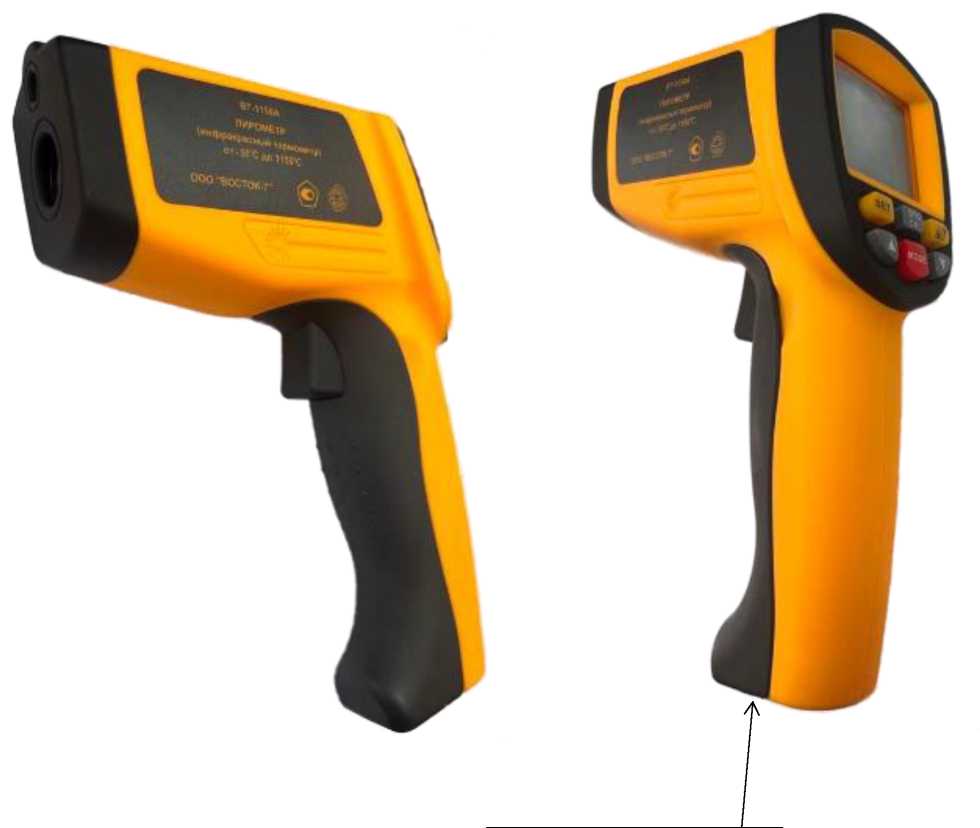

Пирометры

B7

С

98558-26

зав. №№

H22732071 (B7-

550), H22614421 (B7-320),

H21412165 (B7-

300), H21249431 (B7-700),

LL3143607 (B7-

1651), H21054604

(В7-323С),

LL3143370 (B7-

2200), LL3143100

(B7-1150),

H22614245 (B7-

900), LK3106888 (B7-1150A),

H20530509 (B7-

323B), H21184044

(В7-323А),

H22631624 (B7-

323Е), H21037398

(B7-323D), B444173

(B7-2200)

Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»),

г. Москва

ИНН

7717734230

Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»), г. Москва

ИНН 7717734230

ОС

РТ-МП-

1533-2072025 «ГСИ.

Пирометры

B7. Методика поверки»

1 год

Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»), г. Москва ИНН 7717734230

ФБУ «НИЦ ПМ - Ростест», г. Москва

19.09.2025

8.

Устройства весоизмерительные

УВХС

Е

98559-26

УВХС-2,5 зав. №№ 240597, 240598;

УВХС-10 зав.

№№240599, 240600

Акционерное общество «Центр эксплуатации объектов наземной кос-

Акционерное общество «Центр эксплуатации объектов наземной кос-

ОС

РТ-МП-

1668-2042025 «ГСИ. Устройства весоизмерительные

1 год

Филиал акционерного общества «Центр эксплуатации объектов наземной кос-

ФБУ «НИЦ ПМ - Ростест», г. Москва

11.02.2026

мической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. Москва ИНН 9702013720

мической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. Москва ИНН

9702013720

УВХС.

Методика поверки»

мической инфраструктуры»

  • - «Научно-исследовательский институт прикладной механики имени академика В.И. Кузнецова» (филиал АО «ЦЭНКИ»

  • - «НИИ ПМ им. академика В.И. Кузнецова»), г. Москва ИНН 9702013720

9.

Анализаторы спектра

FPC1500

Е

98560-26

206086, 206087

Rohde &

Schwarz GmbH

& Co. KG,

Германия

Общество с ограниченной ответственностью «ДАЛ-КОС» (ООО «ДАЛКОС»), г. Москва ИНН 7729579004

ОС

РТ-МП-116-4412026 «ГСИ.

Анализаторы спектра FPC1500.

Методика

поверки»

1 год

Общество с ограниченной ответственностью «ДАЛ-

КОС» (ООО

«ДАЛКОС»), г. Москва ИНН

7729579004

ФБУ «НИЦ ПМ - Ростест», г. Москва

18.03.2026

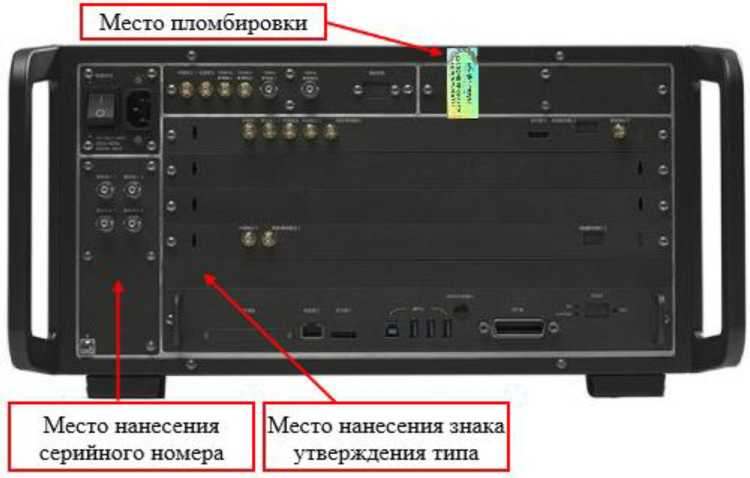

10.

Анализаторы спектра и сигналов InfosteraLuna

IFL4082

С

98561-26

модификация IFL4082B с сер. №

IFL02408226001;

модификация IFL4082H с сер. №

IFL02408226002;

модификация IFL4082L с сер. №

IFL02408226003

Общество с ограниченной ответственностью «Ин-фостера» (ООО «Ин-фостера»), г. Москва, (производственная площадка: Terahertz Technology Co., Ltd, Китай) ИНН 9701035142

Общество с ограниченной ответственностью «Ин-фостера» (ООО «Ин-фостера»), г. Москва, ИНН

9701035142

ОС

РТ-МП-261-4412026 «ГСИ.

Анализаторы спектра и сигналов InfosteraLu na IFL4082.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Ин-фостера» (ООО «Ин-фостера»), г. Москва,

ИНН 9701035142

ФБУ «НИЦ ПМ - Ростест», г. Москва

12.03.2026

11.

Преобразователи температуры

PANAM

С

98562-26

2409PT00041 (серия PSI-601), 2409PT00032 (серия РРТ-401, мод. РРТ-401-03), 2409PT00039 (серия PРТ-301), 2409PT00035 (серия PРТ-402, мод. PРТ-402-05), 2409PT00030 (серия PРТ-402, мод. PРТ-402-06), 2409PT00028 (серия PРТ-402, мод. PРТ-402-09)

«PANAM

ENGINEERS

LTD.», Индия

«PANAM

ENGINEERS

LTD.», Индия

ОС

РТ-МП-1111-2072025 «ГСИ. Преобразователи температуры PANAM. Методика поверки»

  • 4 года;

  • 5 лет -для преоб-разо-вате-лей моделей PTT-40103, PTT-40206, PTT-40207, PTT-40208, PTT-402-09

Общество с ограниченной ответственностью «ПЭНАМ

ИНЖИНИРЗ» (ООО

«ПЭНАМ

ИНЖИ-

НИРЗ»), Московская обл., г.о. Раменский, рп. Ильинский,

ИНН

5040158635

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.02.2026

12.

Манометры показывающие

Y

С

98563-26

DKC8365,

DKC8362,

DKC8367

Wuxi Special Pressure Gauge

Co., Ltd.,

Китай

Wuxi Special Pressure Gauge

Co., Ltd.,

Китай

ОС

РТ-МП-407-2022026 «ГСИ. Манометры показывающие Y. Методика поверки»

1 год

Mambo Technical Service

Co., Ltd, Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

14.04.2026

13.

Манометры показывающие

Y

С

98564-26

HC75582816970,

HC75582819752, HC75582819678

Hongqi Flag

Co., Ltd.,

Китай

Hongqi Flag

Co., Ltd.,

Китай

ОС

РТ-МП-402-2022026 «ГСИ. Манометры показывающие Y. Методика поверки»

1 год

Mambo Technical Service

Co., Ltd, Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

14.04.2026

14.

Дозаторы весовые ав-

СКАУТ-

М

С

98565-26

Модификация СКАУТ-М 21 с зав.

Общество с ограниченной

Общество с ограниченной

ОС

ГОСТ

8.523-2014

1 год

Общество с ограниченной

ООО «ПРОММАШ

29.08.2025

томатиче-ские дискретного действия

№ 175/25, модификация СКАУТ-М 23 с зав. №188/25

ответственностью «МВС

Мехатроника» (ООО «МВС Мехатрони-ка»), г. Уфа ИНН 0273095234

ответственностью «МВС Мехатроника» (ООО «МВС Мехатрони-ка»), г. Уфа

ИНН 0273095234

«ГСИ. Дозаторы весовые ав-томатиче-ские дискретного действия. Методика поверки»

ответственностью «МВС Мехатроника» (ООО «МВС Мехатрони-ка»), г. Уфа

ИНН

0273095234

ТЕСТ Метрология», г. Чехов, Московская обл.

15.

Источники питания постоянного тока

АКИП-

1194

С

98566-26

модификация АКИП-1194, серийный № ADP1125320001

UNI-TREND

TECHNOLOGY (CHINA)

СО., LTD,

Китай

UNI-TREND

TECHNOLOGY (CHINA)

СО., LTD,

Китай

ОС

МП-ПР-52-2025 «ГСИ. Источники питания постоянного тока АКИП-1194. Методика поверки»

2 года

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва,

ИНН

7721212396

АО «ПриСТ», г. Москва

15.12.2025

16.

Комплексы измерительные

ЭЛ-

МЕТРО-

ЛУЧ

С

98598-26

исп. В зав. № 0001, исп. Г зав. №0002

Общество с ограниченной ответственностью «ЭлМет-ро-Инжиниринг» (ООО «Эл-Метро-

Инжиниринг»),

г. Челябинск ИНН 7448109853

Общество с ограниченной ответственностью «ЭлМет-ро-

Инжиниринг» (ООО «Эл-Метро-

Инжиниринг»),

г. Челябинск ИНН

7448109853

ОС

РТ-МП-864-2082025 «Государствен-ная система обеспечения единства измерений. Комплексы измерительные ЭЛМЕТ-РО-ЛУЧ. Методика поверки»

4 года

Общество с ограниченной ответственностью «ЭлМет-ро-Инжиниринг» (ООО «Эл-Метро-Инжиниринг»), г. Челябинск

ИНН 7448109853

ФБУ «НИЦ ПМ - Ростест», г. Москва

19.12.2025

17.

Меры плоского угла призматические

Обозначение отсутствует

С

98599-26

1 зав. №№ 1М-74, 1М-77, 1М-80, 1М-40, 1М-45, 2 зав. №№ 2М-164, 2М-171, 2М-187, 2М-192, 2М-011, 2М-

Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энер-

Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энер-

ОС

МП

4303/0339

2023 «ГСИ.

Меры плоского угла приз-

2 года

Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энер-

ФБУ «УРАЛ-ТЕСТ», г. Екатеринбург

23.08.2023

022, 2М-037, 2М-055, 2М-113, 2М-117, 2М-119 2М-125, 2М-001, 2М-003, 2М-005, 2М-009, 3 зав. №№ 3М-05, 3М-09

гоавтомати-ка»), г. Волгоград ИНН 3444160499

гоавтомати-ка»), г. Волгоград ИНН 3444160499

матиче-ские. Методика поверки»

гоавтомати-ка»), г. Волгоград ИНН 3444160499




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. № 978

Лист № 1 Регистрационный № 98552-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные CN117

Назначение средства измерений

Анализаторы жидкости промышленные CN117 (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (pH) в жидких средах.

Описание средства измерений

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства жидких сред, с помощью встроенного программного обеспечения (далее - ПО).

Принцип действия - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемую жидкую среду.

Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из взрывозащищенного электронного блока и подключаемого к нему измерительного датчика (стеклянного электрода).

Анализаторы имеют функцию автоматической компенсации температуры при измерениях. Микропроцессорный контроллер электронного блока выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Результаты измерений выводятся на дисплей на передней панели электронного блока.

Общий вид анализаторов представлен на рисунке 1.

Заводской номер анализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую к боковой стенке электронного блока. Место нанесения заводского номера представлено на рисунке 2.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а б

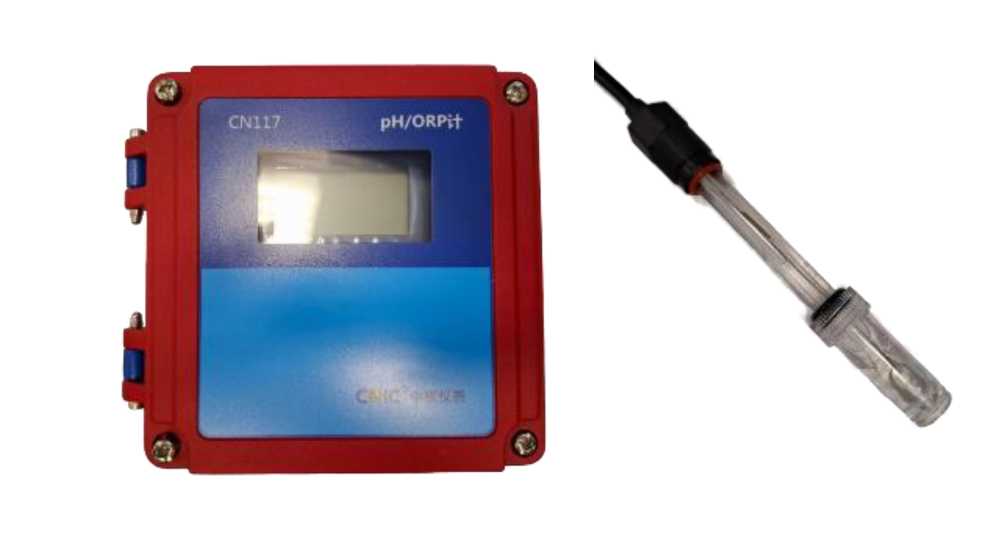

Рисунок 1 - Общий вид анализаторов: а - электронный блок, б - датчик

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

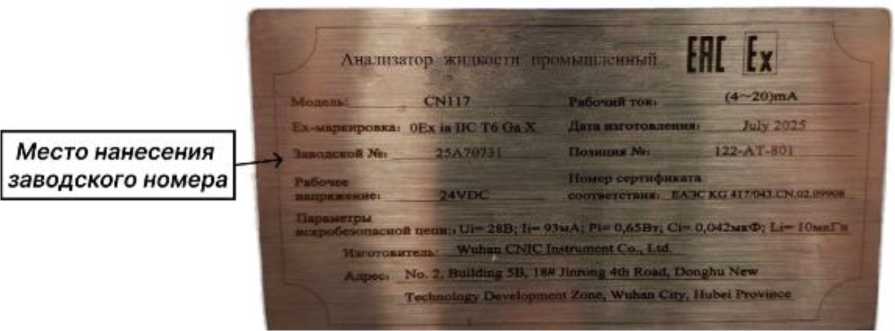

Рисунок 2 - Общий вид идентификационной таблички

Программное обеспечение

ПО состоит из внутреннего метрологически значимого ПО, которое обеспечивает обработку, преобразование и вывод измерительной информации на дисплей.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.

Производителем не предусмотрены способы идентификации ПО. Обновление ПО в процессе эксплуатации не предусмотрено. Идентификационные данные ПО отсутствуют.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений pH

от 0 до 14

Пределы допускаемой абсолютной погрешности измерений pH

±0,02

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

38

- частота переменного тока, Гц

50

- напряжение постоянного тока, В

24

Габаритные размеры, мм, не более:

- электронного блока (длинахширинахвысота)

175x195x90

- измерительного датчика (длинахдиаметр)

156x20

Масса, кг, не более:

- электронного блока

1,4

- измерительного датчика

0,1

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +60

- относительная влажность, %

от 10 до 85

- атмосферное давление, кПа

от 84 до 106,7

Маркировка взрывозащиты по ГОСТ 31610.0-2019

0Ex ia IIC T6 Ga Х

Степень защиты оболочки внешнего исполнения по ГОСТ 14254-2015

IP65

аблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

15

Средняя наработка на отказ, ч

50 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор жидкости промышленный CN117

-

1 шт.

Руководство по эксплуатации и паспорт

РЭ.ПС.001

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Работа с анализатором» документа РЭ.ПС.001 «Руководство по эксплуатации и паспорт. Анализаторы жидкости промышленные CN117».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;

Технический документ «Анализаторы жидкости промышленные CN117. Стандарт предприятия».

Правообладатель

Wuhan CNIC Instrument Co., Ltd., Китай

Адрес: No. 2, District B, Doushi Industrial, Gongren Village, Yejin Street, Qingshan, Wuhan, Hubei Province, China

Изготовитель

Wuhan CNIC Instrument Co., Ltd., Китай

Адрес: No. 2, District B, Doushi Industrial, Gongren Village, Yejin Street, Qingshan, Wuhan, Hubei Province, China

Адрес места осуществления деятельности: No. 2, Building 5B, 18# Jinrong 4th Road, Donghu New Technology Development Zone, Wuhan City, Hubei Province, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

21         мая                л г

от «____»__________2026 г. №

Лист № 1 Регистрационный № 98553-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая EFIX F6

Назначение средства измерений

Аппаратура геодезическая спутниковая EFIX F6 (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.

Описание средства измерений

Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным радио модемом. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи. Заряд встроенной аккумуляторной батареи осуществляется с помощью внешнего адаптера питания через разъем Type-C приемника. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.

В передней части панели корпуса аппаратуры расположена панель с кнопкой управления и индикаторами статуса работы, в нижней части корпуса располагаются порт USB Type-C для зарядки аккумулятора и передачи данных, порт SMA для встроенного радиомодема, втулка с резьбой и видеокамера для реализации разбивки местности с применением технологии дополненной реальности.

Управление аппаратурой осуществляется с помощью полевого контроллера или через web-интерфейс приёмника. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1C/A, L2C, L2P, L3; GPS: L1C/A, L2C, L2P(Y), L5 L1C; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1C/A, L1C, L2C, L6; IRNSS: L5; SBAS: L1, L5.

Аппаратура является многочастотным и многосистемным приемником.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится, в процессе эксплуатации внешних механических регулировок не предусмотрено.

Общий вид аппаратуры представлен на рисунке 1.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а)

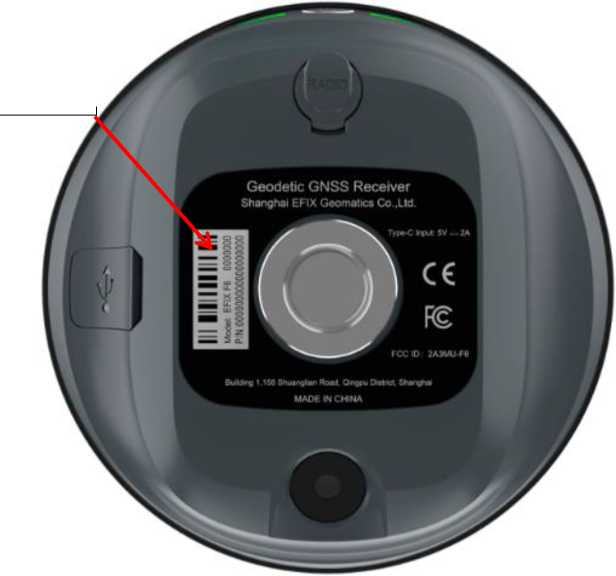

Место нанесения маркировочной наклейки с заводским номером средства измерений

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

б)

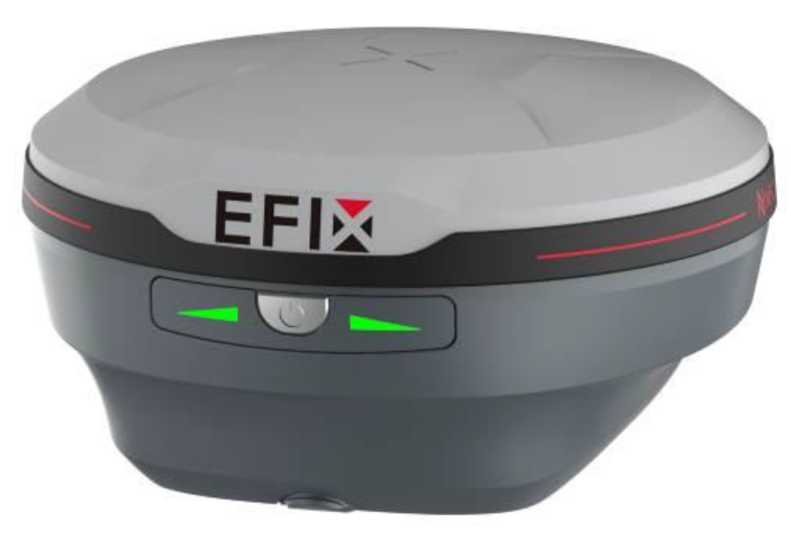

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой EFIX F6: а) Вид спереди; б) Место нанесения маркировочной наклейки

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.

С помощью программного обеспечения eField, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.

С помощью программного обеспечения eOffice, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и

преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МПО

eField

eOffice

Номер версии (идентификационный номер ПО), не

не ниже

не ниже

не ниже

ниже

1.1.9

7.5.2.20231026

2.3.0.2.20230630

Цифровой идентификатор ПО

-

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длин базисов, м

от 0 до 30000

Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*:

«Статика», «Быстрая статика», мм:

  • - в плане

  • - по высоте

±2<2,5+0,540-6Ъ)

±2^(5,0+0,5-10-6-L)

«Кинематика» и «Кинематика в реальном времени (RTK)» **, мм:

  • - в плане

  • - по высоте

±2<8+140-6Ъ)

±2<15+140-6Ъ)

«Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры**, мм:

  • - в плане

  • - по высоте

±2^(13+1 10-6 -L+0,7-a)

±2-(15+140<L)

«Дифференциальные кодовые измерения» **, мм:

  • - в плане

  • - по высоте

±2-(250+140<L)

±2-(500+140<L)

* При доверительной вероятности 0,95

** При работе аппаратуры в режимах «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры, «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры

L - измеряемая длина в мм,

а - угол наклона аппаратуры в градусах (не более 60 градусов)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов

1608

Диапазон рабочих температур, °С

от -40 до +65

Напряжение источника питания постоянного тока, В

- внутреннего

7,2

Габаритные размеры (ДлинахШиринахВысота), мм, не более

106x106x56

Масса, г, не более

450

Таблица 4 - Показатели надёжности

Наименование характеристики

Значение

Среднее время наработки на отказ, ч, не менее

50000

Средний полный срок службы, лет, не менее

5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Аппаратура геодезическая спутниковая

EFIX F6

1 шт.

Кабель USB Type-C

-

1 шт.

Зарядное устройство

-

1 шт.

Антенна радио модема

-

1 шт.

Контроллер *

EFIX FC2

1 шт.

Программное обеспечение *

eField

1 шт.

Программное обеспечение *

eOffice

Руководство по эксплуатации

-

1 экз.

*по заказу потребителя

Сведения о методиках (методах) измерений

приведены в разделе: 3 «Настройка и эксплуатация оборудования» документа «Аппаратура геодезическая спутниковая EFIX F6. Руководство по эксплуатации.»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;

Стандарт предприятия Shanghai EFIX Geomatics Co., Ltd., Китай.

Правообладатель

Shanghai EFIX Geomatics Co., Ltd., Китай

Адрес: F11 Building 1, NO.158 Shuanglian Road, Qingpu District, Shanghai, 201702, China

Изготовитель

Shanghai EFIX Geomatics Co., Ltd., Китай

Адрес: F11 Building 1, NO.158 Shuanglian Road, Qingpu District, Shanghai, 201702, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещение. 263

Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU. 314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    мая    2026 г. №    97 8

Лист № 1 Регистрационный № 98554-26                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мегаомметры стрелочные МЕГЕОН

Назначение средства измерений

Мегаомметры стрелочные МЕГЕОН (далее по тексту - мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.

Описание средства измерений

Принцип действия мегаомметров основан на измерении тока, проходящего через измеряемое сопротивление, при приложении заданного постоянного испытательного напряжения.

Конструктивно мегаомметры состоят из следующих основных узлов: источника питания (электромеханического генератора переменного тока, батареек или аккумуляторов), преобразователя и электронного измерителя. На передней панели расположены отсчетное устройство (шкала со стрелочным указателем).

Мегаомметры изготавливаются в различных модификациях, отличающиеся друг от друга диапазоном измерений, погрешностью, измерительным напряжением, корпусом и источником питания. Модификации МЕГЕОН 13040, 13050, 13060, 13070, 13090, 13110, 13140 и 13160 выполнены в металлическом корпусе, и в качестве источника питания используется электромеханический генератор переменного тока. Модификации МЕГЕОН 13124, 13128 и 13129 выполнены в пластмассовом корпусе, а в качестве источника питания используются аккумуляторы или батарейки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений. Он наносится на шкалу прибора методом трафаретной печати или типографским способом на маркировочную этикетку, приклеиваемую к нижней части корпуса мегаомметра.

Общий вид мегаомметров представлен на рисунке 1.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Для предотвращения несанкционированного доступа к внутренним частям мегаомметра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки. Она размещается на боковой или задней поверхности корпуса и предотвращает вскрытие прибора.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

МЕГЕОН 13124, 13128, 13129

МЕГЕОН 13040, 13050, 13060, 13070, 13090, 13110, 13140, 13160

Рисунок 1 - Общий вид

Место нанесения заводского номера

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Пломба завода-изготовителя

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 1 - 4.

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений электрического сопротивления, МОм - модификация 13040;

от 0,1 до 200

- модификация 13050;

от 0,2 до 500

- модификация 13060;

от 0,2 до 500

- модификация 13070;

от 0,5 до 1000

- модификация 13090;

от 1 до 2000

- модификация 13110;

от 2 до 5000

- модификация 13140;

от 5 до 5000

- модификация 13160;

от 5 до 10000

- модификация 13124;

от 5 до 100000

- модификация 13128;

от 10 до 200000

- модификация 13129.

от 10 до 200000

Напряжение постоянного тока на зажимах мегаомметра при измерении, В - модификация 13040;

100

- модификация 13050;

250

- модификация 13060;

500

- модификация 13070;

500

- модификация 13090;

1000

- модификация 13110;

2000

- модификация 13140;

5000

- модификация 13160;

5000

- модификация 13124;

2500

- модификация 13128

5000

- модификация 13129.

5000

Пределы допускаемой относительной погрешности измерений электрического сопротивления, %

- модификации 13124, 13128;

± 5

-   модификации 13040, 13050, 13060, 13070, 13090, 13129;

± 10

- модификация 13110, 13140, 13160.

± 20

Пределы допускаемой относительной погрешности напряжения постоянного тока на зажимах мегаомметра при измерении, %

± 15

Таблица 2- Технические характеристики

Наименование характеристики

Значение

Время установления показаний, с, не более

15

Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями, МОм, не менее

40

Номинальное напряжение питания, (для модификаций 13124, 13128

1,5 (8 батареек АА);

и 13129), В

1,2 (8 аккумуляторов АА)

Габаритные размеры (длина х ширина х высота), мм, не более: - модификации 13040, 13050, 13060, 13070, 13090, 13110, 13140, 13160

215 х 130 х 140

- модификации 13124, 13128, 13129

200 х 145 х 95

Масса, кг, не более:

- модификации 13040, 13050, 13060, 13070, 13090, 13110, 13140, 13160

1,6

- модификации 13124, 13128, 13129

1,0 (без батареек со

щупом «Line»)

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от 0 до +40

- относительная влажность при температуре + 35 °С, %, не более

до 60

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

30000

Средний срок службы, лет, не менее

3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорт, и на шкалу прибора методом трафаретной печати либо типографским способом на маркировочную этикетку, приклеиваемую к нижней части корпуса мегаомметра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мегаомметр

МЕГЕОН

1 шт.

Щупы

2 шт.

Ремень

1 шт.*

Кейс

1 шт.*

Руководство по эксплуатации и паспорт

1 шт.

* - для модификаций МЕГЕОН 13124, 13128, 13129

Сведения о методиках (методах) измерений

приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации и паспорта.

Нормативные документы, устанавливающие требования к средству измерения

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.51.43-001-23430128-2025 «Мегаомметры стрелочные МЕГЕОН. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МАКСПРОФИТ»

(ООО «МАКСПРОФИТ»)

ИНН 5018183467

Юридический адрес: 141080, Россия, Московская обл., г.о. Королёв, г. Королев, ул. Силикатная, д. 11, 5 этаж, помещение 650

Тел.: +7 (495) 2680191

E-mail: info@mprofit.ru

Изготовитель

Общество с ограниченной ответственностью «МАКСПРОФИТ»

(ООО «МАКСПРОФИТ»)

ИНН 5018183467

Адрес: 141080, Россия, Московская обл., г.о. Королёв, г. Королев, ул. Силикатная, д. 11, 5 этаж, помещение 650

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    мая    2026 г. №______

Лист № 1

Всего листов 3

Регистрационный № 98555-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры 620V01

Назначение средства измерений

Акселерометры 620V01 (далее - акселерометры) предназначены для измерений ускорения в системах технической диагностики и мониторинга.

Описание средства измерений

Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.

В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Съем сигнала осуществляется через разъём 2-пин (AR0701(5/8-24 UNF), крепление к объекту испытаний с помощью шпильки М6. Материал корпуса - нержавеющая сталь.

Маркировка акселерометров, включая серийный номер, состоящий из арабских цифр, выполнена методом лазерной гравировки. Нанесение знака поверки на акселерометры не предусмотрено. Пломбирование акселерометров не предусмотрено. Внешний вид акселерометров приведён на рисунке 1.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

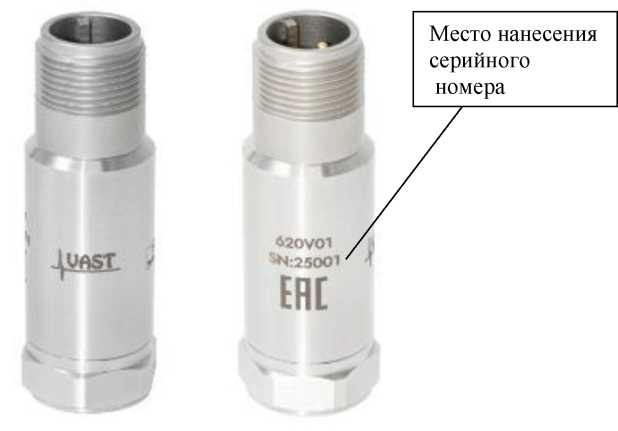

Рисунок 1 - Внешний вид акселерометра

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м-с-2)

10

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %

±10

Диапазон измерений амплитуды ускорения, м/с2:

- с нелинейностью амплитудной характеристики ±1 %

- с нелинейностью амплитудной характеристики ±2 %

от 0,1 до 100

от 0,1 до 300

Рабочий диапазон частот, Гц:

  • - с неравномерностью частотной характеристики ±45 %

  • - с неравномерностью частотной характеристики ±10 %

  • - с неравномерностью частотной характеристики ±5 %

  • - с неравномерностью частотной характеристики ±4 %

от 0,5 до 15000 от 2 до 10000 от 2 до 1000 от 10 до 1000

Относительный коэффициент поперечного преобразования, %, не более

5

Коэффициент влияния температуры окружающего воздуха в диапазоне температур от -55 до +125 °С, %/°С

±0,2

Нормальные условия измерений:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

от +18 до +25

от 30 до 80

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Масса акселерометра без кабеля, кг, не более

0,055

Габаритные размеры акселерометра (диаметрхвысота), мм, не более:

19х58

Напряжение питания, В

от 18 до 30

Маркировка взрывозащиты

Ex PB Ex ia I Mb

Условия эксплуатации:

- температура окружающего воздуха, °С

от -55 до +125

- относительная влажность воздуха при +35 °С, %

до 95

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

100000

Знак утверждения типа

наносится на титульный лист паспорта АБКЖ.433642.072ПС и руководства по эксплуатации АБКЖ.433642.072РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр

620V01

1 шт.

Акселерометр 620V01. Паспорт

АБКЖ.433642.072ПС

1 экз.

Акселерометр 620V01.

Руководство по эксплуатации

АБКЖ.433642.072РЭ

1 экз.

на партию

Комплект принадлежностей

по требованию

Сведения о методиках (методах) измерений

приведены в АБКЖ.433642.072РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

АБКЖ.433642.072ТУ «Акселерометр 620V01. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Ассоциация ВАСТ»

(ООО «Ассоциация ВАСТ»)

ИНН 7826690008

Юридический адрес: 198207, г. Санкт-Петербург, проспект Стачек, д. 140, литер А, помещение 3-Н, 9-Н

Телефон: 8 (812) 327-55-63

E-mail: vibro@vast.su

Web-site: https://vibrotek.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики»

(ФГУП «РФЯЦ-ВНИИЭФ»)

607188 г. Саров Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

Факс (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314755

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. №   9_8

Лист № 1 Регистрационный № 98556-26                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB

Назначение средства измерений

Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB (далее - системы) предназначены для измерений расстояния до поверхности сканируемого объекта и продольного положения крана-перегружателя.

Описание средства измерений

Принцип действия систем заключается в одновременном измерении площади поперечного сечения насыпного (и навалочного) продукта и его продольного положения на складе, сформированного в виде штабеля или навала, для определения его внешнего контура, профиля поверхности, объема и массы.

Расстояние до поверхности насыпного продукта измеряется лазерным 2D-сканером, который жестко устанавливается на мостовой конструкции крана-перегружателя таким образом, чтобы сканирование осуществлялось по всей ширине навала. Принцип действия лазерного 2D-сканера основан на измерении времени прохождения импульса волны лазерного излучения до поверхности объекта и обратно. На основании времени задержки излучаемого и отражаемого сигнала вычисляется расстояние до множества точек по поверхности объекта. По результатам 2D-сканирования рассчитывается двухмерный профиль насыпного материала, с учетом смещения лазерного 2D-сканера по продольной оси пролета (склада) рассчитывается профиль поверхности и объем насыпного продукта.

Продольное положение крана-перегружателя на складе в каждый момент времени измеряется радарным ID-дальномером, который жестко устанавливается на мостовой конструкции крана-перегружателя. Измерение расстояния от зафиксированного отражателя (или парного ему радарного ID-дальномера, в зависимости от рабочей дальности) осуществляется по продольной оси движения крана-перегружателя. Принцип действия радарного ID-дальномера основан на измерении времени прохождения импульса радиоволны до поверхности отражателя и обратного получения антенной.

Системы состоят из шкафа управления и измерительных датчиков: лазерного 2D-сканера (одного или нескольких в зависимости от размеров измеряемого объекта) и радарного ID-дальномера (одного или нескольких в зависимости от размеров измеряемого объекта) (производства компании SYMEO GmbH, Германия), монитора, комплекта кабелей, монтажноюстировочного крепления и защитного кожуха для лазерного 2D-сканера, монтажного крепления и защитного кожуха для радарного ID-дальномера. Данные с измерительных датчиков поступают в шкаф управления, где производится их обработка и хранение.

Вычисленное значение площади поперечного сечения навала насыпного продукта и его продольного положения в каждый момент времени на всей длине насыпи (штабеля) позволяют рассчитывать профиль и высоту навала в каждой точке его поверхности и его объем. Масса складируемого насыпного продукта вычисляется программным обеспечением системы при введении в программу значения насыпной плотности складируемого материала.

Заводские номера, обеспечивающие идентификацию каждого экземпляра систем, имеют цифровой формат и наносятся методом наклейки на боковую поверхность дверцы шкафа управления.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид системы представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

Пломбирование систем не предусмотрено.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а)

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения заводского номера г)

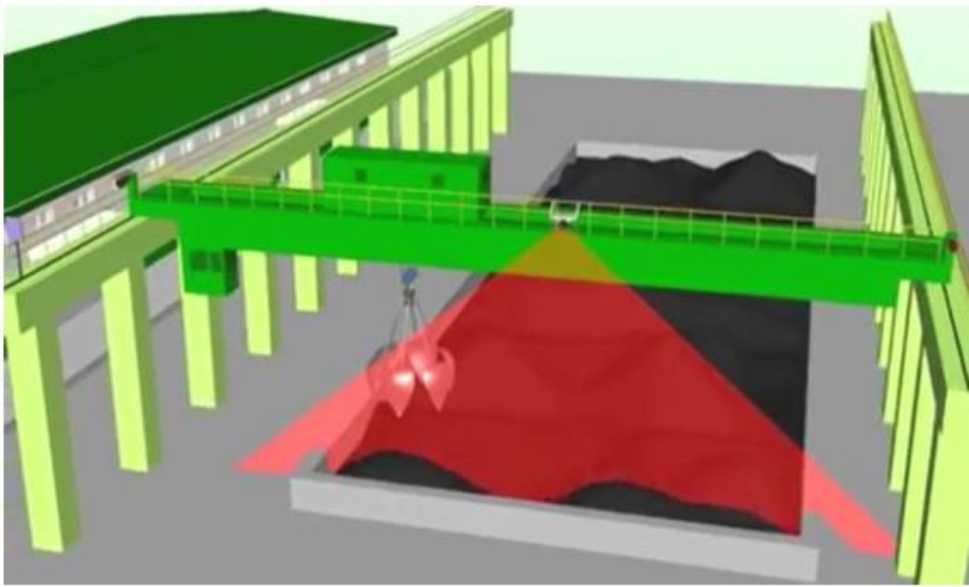

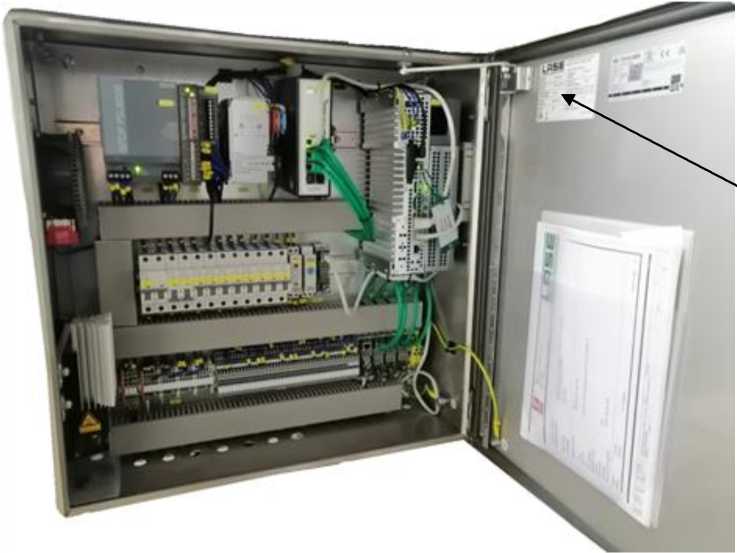

Рисунок 1 - Общий вид систем

а) схема размещения лазерного 2D-ckaHepa на кране-перегружателе;

б) лазерный 2D-сканер LASE 2000D-119-H; в) радарный ID-дальномер LPR-1DHP-291; г) шкаф управления LCC

LCC BVB /or 2D-Scanner & 1D-Radar

LCU i3, ProfiBue, outdoor, aircooled, heated

Место

нанесения

заводского

номера

Sorien-Nr. Serial-Nr.

S 'tfteueropannung Control Voltage

24VDC

Frequenz Frequency

50/60 Hz, DC

Baujahr Build

2025

Item Number: 3000.1080.01 .РВ

230VAC/24VDC

Auftrags-Nr Order-Nr.

AB20240305

Phasenzahl Number of phase»

1 x230 V

Nennetrom 1 Rated current 0,5 A 1*10% max. Strom 1 max. current 4,5 A / *10%

Voriicherung Profuse

16 A

Schutzgrad

Degree of protection

IP 58

Made in Germany

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Установка встроенного программного обеспечения (далее - ПО) LASE DCT производится в заводских условиях и в процессе эксплуатации не может быть изменено. ПО LASE DCT предназначено для непосредственного конфигурирования заводских настроек лазерного 2D-сканера. Конструкция лазерного 2D-сканера исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификация встроенного ПО не предусмотрена.

Уровень защиты встроенного ПО LASE DCT соответствует уровню «высокий» по Р 50.2.077-2014.

Внешнее ПО LaseBVH+BVB Machine устанавливается на системном промышленном компьютере (LCU) в шкафу управления (LCC) и предназначено для настройки, визуализации, обработки и сохранения измерительной информации; передачи измерений с непрерывной записью данных систем. ПО содержит пользовательский интерфейс, графическую и текстовую визуализацию измерений, журналы состояния оборудования, список ошибок и событий; реализует управление правами и уровнем доступа, отвечает за диагностику неисправностей, параметризацию процесса и отображение результатов (объем и масса навала) и дополнительных сведений (координаты, высота и контур поверхности навала, наименование и насыпная плотность материала).

Уровень защиты внешнего ПО LaseBVH+BVB Machine соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LaseBVH+BVB Machine

Номер версии (идентификационный номер) ПО

1.0.10.Х*

Цифровой идентификатор ПО

*Х не относится к метрологически значимой части ПО и принимает значения от 1 до 99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики лазерного 2D-сканера

Наименование характеристики

Значение

Диапазон измерений расстояния*, м

от 1,0 до 40,0

Пределы допускаемой относительной погрешности измерений расстояния, %

±2,0

* Указан максимальный диапазон измерений, рабочий диапазон измерений устанавливается при введении в эксплуатацию нового экземпляра системы и вносится в руководство по эксплуатации

Таблица 3 - Метрологические характеристики радарного 1D-дальномера

Наименование характеристики

Значение

Диапазон измерений расстояния*, м

от 0,5 до 200,0

Пределы допускаемой относительной погрешности измерений расстояния, %

±1,0

* Указан максимальный диапазон измерений, рабочий диапазон измерений устанавливается при введении в эксплуатацию нового экземпляра системы и вносится в руководство по эксплуатации

аблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Длина волны для лазерного излучения, нм

905

Угловое поле сканирования, °

190

Угловое разрешение, °

0,167; 0,25; 0,33; 0,5;

0,667; 1

Габаритные размеры лазерного 2D-сканера, мм, не более:

- высота

185

- ширина

155

- глубина

160

Габаритные размеры радарного ID-дальномера, мм, не более:

- высота

150

- ширина

110

- глубина

95

Габаритные размеры шкафа управления, мм, не более:

- высота

630

- ширина

724

- глубина

236

Масса лазерного 2D-сканера, кг, не более

3,7

Масса радарного ID-дальномера, кг, не более

0,94

Масса шкафа управления, кг, не более

40

Параметры электрического питания лазерного 2D-сканера: - напряжение постоянного тока, В

от 20 до 28

Параметры электрического питания радарного ID-дальномера: - напряжение постоянного тока, В

от 11 до 36

Параметры электрического питания шкафа управления: - напряжение, В

220 ± 22

- частота, Гц

50 ± 1

Потребляемая мощность лазерного 2D-сканера, Вт, не более

22

Потребляемая мощность радарного ID-дальномера, Вт, не более

5

Потребляемая мощность шкафа управления, Вт, не более

530

Условия эксплуатации:

- температура окружающего среды, °С

от -40 до +50

- относительная влажность воздуха, %, не более

80

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Системы измерительные контура, профиля поверхности и объема насыпного продукта LaseBVB в составе*:

  • - лазерный 2D-сканер

  • - радарный ID-дальномер

  • - шкаф управления

  • - монитор

  • - комплект кабелей

  • - монтажно - юстировочное крепление

  • - защитный кожух**

LASE 2000D-119-H LPR-1DHP-291

LCC

по заказу по заказу 1 шт.

по заказу 1 шт.

по заказу по заказу

Руководство по эксплуатации «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB»

1 экз.

П Продолжение таблицы 5

Наименование

Обозначение

Количество

Технический паспорт «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB»

1 экз.

Методика поверки

1 экз.

* Указан минимально необходимый состав оборудования, конкретный зависит от условий на объекте и определяется при заказе заказчиком

** Поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 «Программное обеспечение» Руководства по эксплуатации «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB».

Нормативные документы, устанавливающие требования к средству измерений

ЛПС 13-2025 «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»;

Стандарт организации LASE Industrielle Lasertechnik GmbH.

Правообладатель

LASE Industrielle Lasertechnik GmbH, Германия

Адрес: Rudolf Diesel-Str. 111, 46485 Wesel, Germany

Изготовитель

LASE Industrielle Lasertechnik GmbH, Германия

Адрес: Rudolf Diesel-Str. 111, 46485 Wesel, Germany

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая    2026 г. №_____ 8

Лист № 1 Регистрационный № 98557-26                                      Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Видеоэндоскопы измерительные jProbe

Назначение средства измерений

Видеоэндоскопы измерительные jProbe (далее - видеоэндоскопы) предназначены для измерений линейных размеров и глубины поверхностных дефектов при проведении визуального обследования объектов.

Описание средства измерений

Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.

Видеоэндоскопы состоят из электронного блока и сменных измерительных зондов со стереоскопическим объективом.

К настоящему типу средств измерений относятся видеоэндоскопы модификаций jProbe IQ pro, jProbe JQ expert, jProbe VJ-PRO 3D, jProbe PX expert 3D, которые отличаются компоновкой измерительного зонда и электронного блока. Измерительный зонд может быть в сборе с электронным блоком (модификации jProbe IQ pro, jProbe VJ-PRO 3D) или размещаться отдельно (модификации jProbe JQ expert, jProbe PX expert 3D). На электронном блоке размещен жидкокристаллический дисплей. Функциональные клавиши и джойстик размещены на электронном блоке (модификации jProbe IQ pro, jProbe VJ-PRO 3D) или на рукоятке измерительного зонда (модификации jProbe JQ expert, jProbe PX expert 3D). Опционально на панели функциональных клавиш может быть размещен дополнительный джойстик (модификация jProbe IQ pro).

Измерительные зонды отличаются диаметром, длиной и ориентацией выходной апертуры относительно оси зонда (прямой, боковой, переключаемый). Ориентация выходной апертуры может быть изменена с применением опционально поставляемого адаптера.

В зависимости от модификации, видеоэндоскопы также комплектуются подставкой для электронного блока, стилусом для работы с жидкокристаллическим дисплеем, держателем для измерительного зонда, калибровочным образцом.

Видеоэндоскоп может быть подключен к внешнему монитору через интерфейс HDMI для отображения измеряемого объекта, а также к персональному компьютеру через интерфейс USB для обмена данными и обновления программного обеспечения.

Питание видеоэндоскопов осуществляется от сети переменного тока или от аккумуляторных батарей.

Общий вид видеоэндоскопов представлен на рисунке 1.

Заводской номер видеоэндоскопов в виде буквенно-цифрового обозначения наносится типографским способом на заднюю панель электронного блока в виде наклейки. Заводской номер измерительных зондов наносится в виде буквенно-цифрового обозначения типографским способом на заднюю панель присоединительного разъема зонда в виде наклейки.

Формат нанесения заводских номеров видеоэндоскопов и обозначение места нанесения знака утверждения типа представлены на рисунке 2.

Пломбирование от несанкционированного доступа осуществляется с помощью голографической наклейки. Место нанесения пломбы указано на рисунке 2.

Нанесение знака поверки на видеоэндоскопы не предусмотрено.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а б

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

в г

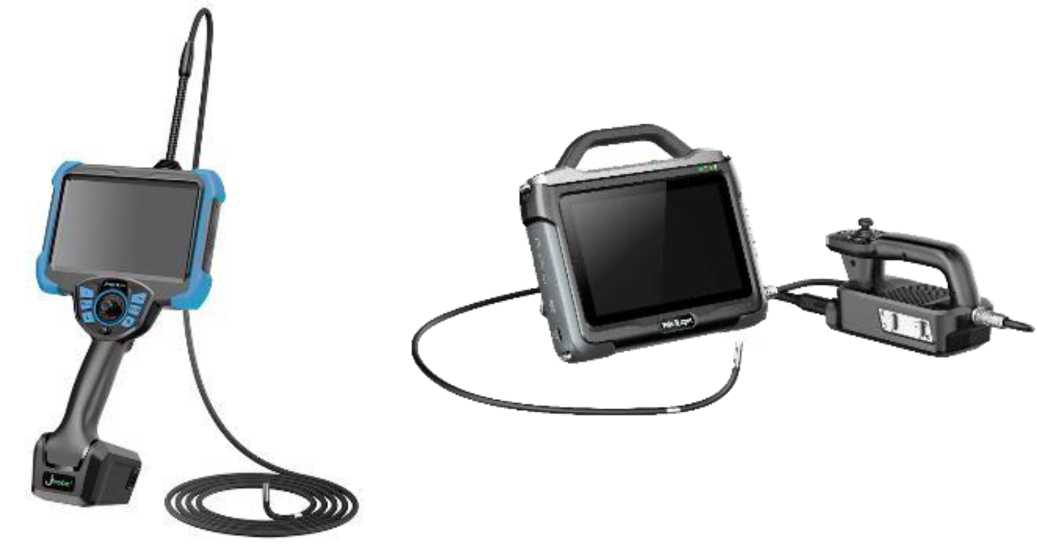

а - jProbe IQ pro, б - jProbe JQ expert, в - jProbe VJ-PRO 3D, г - jProbe PX expert 3D

Рисунок 1 - Общий вид видеоэндоскопов

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

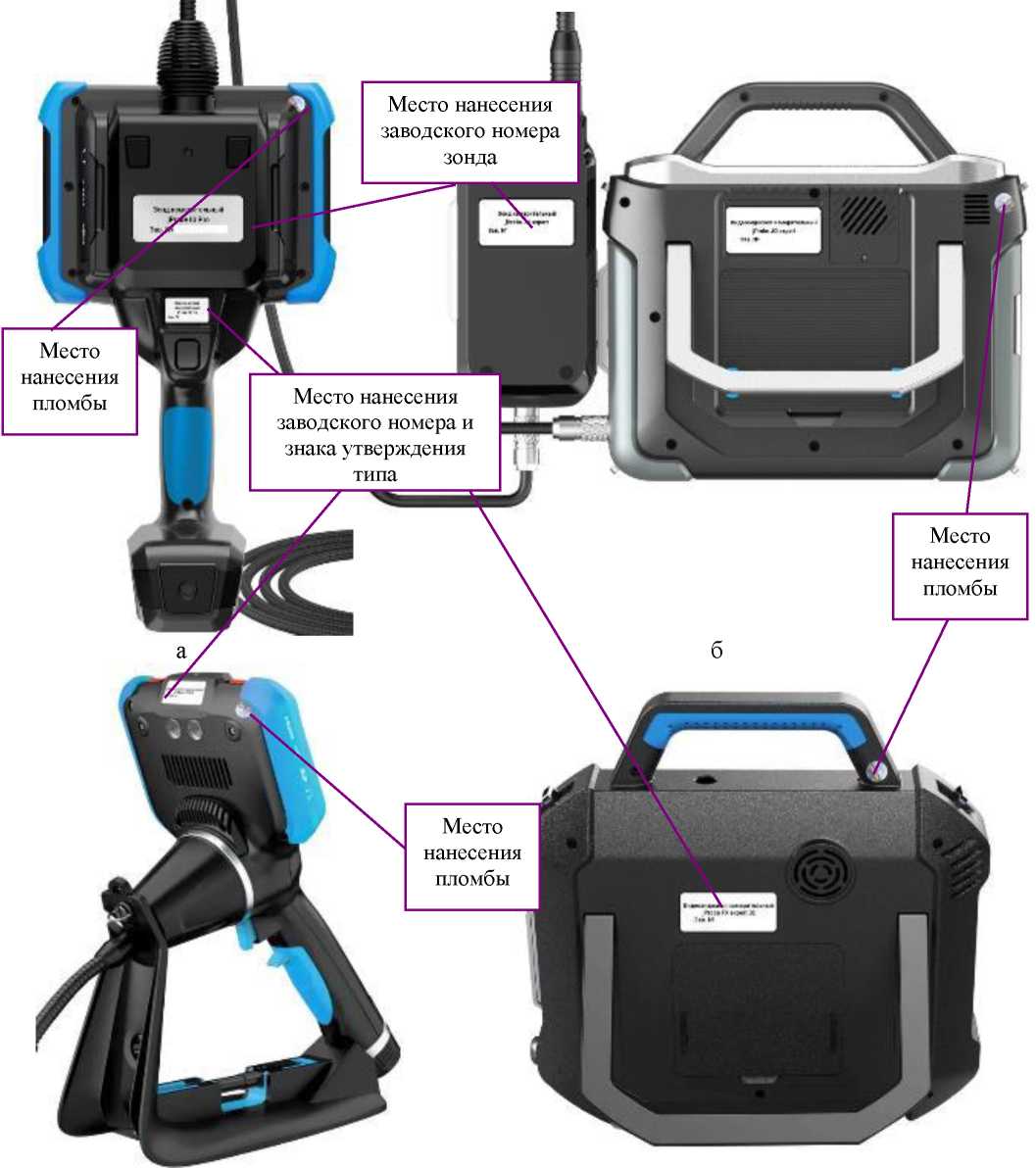

Место нанесения

Место

Место

б

Место

нанесения пломбы

нанесения пломбы

нанесения пломбы

заводского номера зонда

Место нанесения заводского номера и знака утверждения типа

а - jProbe IQ pro, б - jProbe JQ expert, в - jProbe VJ-PRO 3D, г - jProbe PX expert 3D

Рисунок 2 - Маркировка видеоэндоскопов с указанием мест нанесения знака утверждения типа и заводских номеров видеоэндоскопов и измерительных зондов, мест нанесения пломбы

Программное обеспечение

Видеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

jProbe 3DM software 1.0

Номер версии (идентификационный номер) ПО

10.ХХ.Х.Х *

Цифровой идентификатор ПО

-

* - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейных размеров дефектов в плоскости изображения, мм

от 0,1 до 80,0

Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, %

±3

Диапазон измерений глубины дефектов, мм

от 0,2 до 100,0

Пределы допускаемой относительной погрешности измерений глубины дефектов, %

±8

Дискретность отсчета, мм

0,001

Таблица 3 - Основные технические характе

ристики

Наименование характеристики

Значение

jProbeIQ

jProbe JQ

jProbe VJ-

jProbe PX

pro

expert

PRO 3D

expert 3D

Габаритные размеры электронного блока, мм, не более:

- длина;

370

250

350

250

- ширина;

200

235

160

235

- высота

130

57

190

55

Масса электронного блока, кг, не более

1,0

1,7

1,0

1,7

Диаметр измерительного зонда, мм *

2,8; 3,9;

6,0; 8,4

Длина измерительного зонда, м *

1,0; 1,5; 2,0; 3,0; 5,0; 8,0; 10,0; 15,0; 20,0; 30,0

Параметры электрического питания:

напряжение переменного тока, В;

от 100 до 240

частота переменного тока, Гц;

от 50 до 60

напряжение питания от аккумуляторных батарей, В

14,8

14,8

7,4

14,8

Условия эксплуатации:

температура окружающего воздуха, °С;

от +15 до +25

относительная влажность окружающего

воздуха, %, не более

85

* - в соответствии с заказом

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

30000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю панель электронного блока видеоэндоскопа в виде наклейки, как на рисунке 2.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 5 - Комплектность видеоэндоскопов

Наименование

Обозначение

Количество

jProbe IQ pro

jProbe JQ expert

jProbe VJ-PRO 3D

jProbe

PX expert 3D

Видеоэндоскоп в составе: электронный блок измерительный зонд 1)

jProbe

1 шт.

1 шт.

1 шт.

1 шт.

-

1 шт.

1 шт.

1 шт.

1 шт.

-

1 шт.

1 шт.

1 шт.

1 шт.

Адаптер выходной апертуры зонда 2)

-

1 шт.

1 шт.

1 шт.

1 шт.

Держатель для зонда 2)

-

1 шт.

1 шт.

1 шт.

1 шт.

Подставка для электронного блока 2)

-

1 шт.

1 шт.

1 шт.

1 шт.

Калибровочный образец

-

1 шт.

1 шт.

1 шт.

1 шт.

Стилус

-

1 шт.

1 шт.

1 шт.

1 шт.

Аккумуляторная батарея

-

8 шт.

8 шт.

4 шт.

8 шт.

Зарядное устройство для аккумуляторных батарей

-

1 шт.

1 шт.

1 шт.

1 шт.

Сетевой кабель

-

1 шт.

1 шт.

1 шт.

1 шт.

Сетевой адаптер

-

1 шт.

1 шт.

1 шт.

1 шт.

Кабель USB

-

1 шт.

1 шт.

1 шт.

1 шт.

Кабель HDMI

-

1 шт.

1 шт.

1 шт.

1 шт.

Карта памяти

-

1 шт.

1 шт.

1 шт.

1 шт.

Кард-ридер

-

1 шт.

1 шт.

1 шт.

1 шт.

Комплект лямок для переноски видеоэндоскопа

-

1 шт.

1 шт.

1 шт.

1 шт.

Руководство по эксплуатации

-

1 экз.

1 экз.

1 экз.

1 экз.

Паспорт

-

1 экз.

1 экз.

1 экз.

1 экз.

Транспортный кейс

-

1 шт.

1 шт.

1 шт.

1 шт.

  • 1) Тип и количество в соответствии с заказом.

  • 2) Опционально в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в документах «Видеоэндоскопы измерительные jProbe IQ pro. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe JQ expert. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe VJ-PRO 3D. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe PX expert 3D. Руководство по эксплуатации», раздел «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия Shenzhen Yateks Co., Ltd., Китай.

Правообладатель

Shenzhen Yateks Co., Ltd., Китай

Адрес: 11th Floor, Block B, Building 3, Huangge North Road, Tian An Cyber Park, Longgang District, Shenzhen, 518172, China

Телефон: +86 755 89308753

Web-сайт: www.yateks.com

Изготовитель

Shenzhen Yateks Co., Ltd., Китай

Адрес: 11th Floor, Block B, Building 3, Huangge North Road, Tian An Cyber Park, Longgang District, Shenzhen, 518172, China

Телефон: +86 755 89308753

Web-сайт: www.yateks.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 812 251-76-01, факс: +7 812 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая    2026 г. №_____ 8

Лист № 1 Регистрационный № 98558-26                                          Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пирометры B7

Назначение средства измерений

Пирометры В7 (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.

Описание средства измерений

Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.

Пирометры изготавливаются в следующих моделях: B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D, B7-1651, B7-2200, B7-1150, B7-1150A. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.

Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометров расположены ж/к дисплей и функциональные кнопки.

Пирометры моделей В7-323С, B7-323B, В7-323Е, B7-323D могут также работать с внешними термоэлектрическими преобразователями (ТП) утвержденных типов с номинальной статистической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001), которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе пирометра. Сигналы с внешнего ТП преобразуются внутренней микропроцессорной системой пирометра в температуру и индицируются на дисплее.

Пирометры моделей   B7-1651,   B7-2200 имеют в корпусе  USB-разъем

для присоединения к персональному компьютеру (ПК).

Питание пирометров осуществляется при помощи 2-х сменных элементов питания типа «ААА» (кроме моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A). Питание пирометров моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A осуществляется при помощи сменного элемента питания типа «Крона».

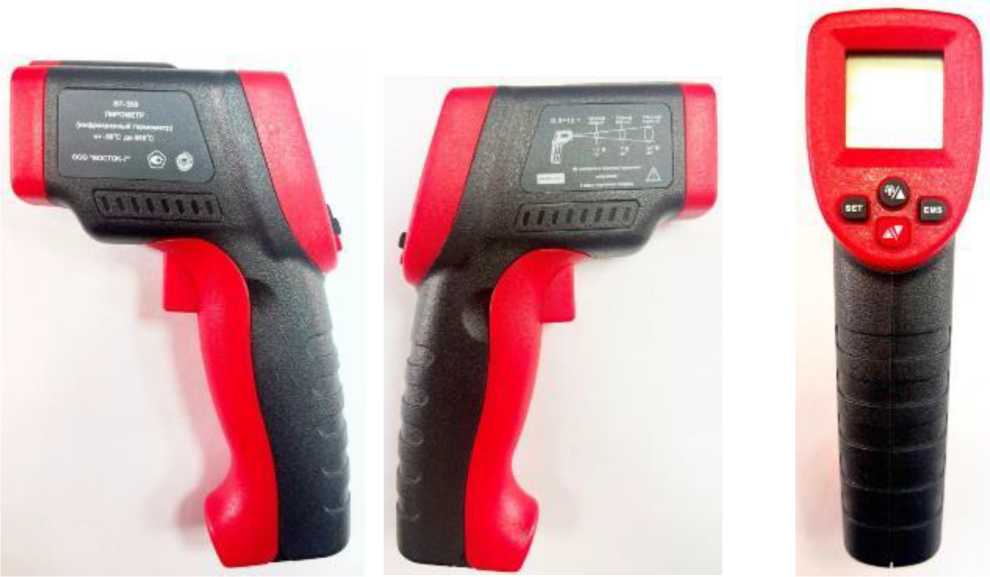

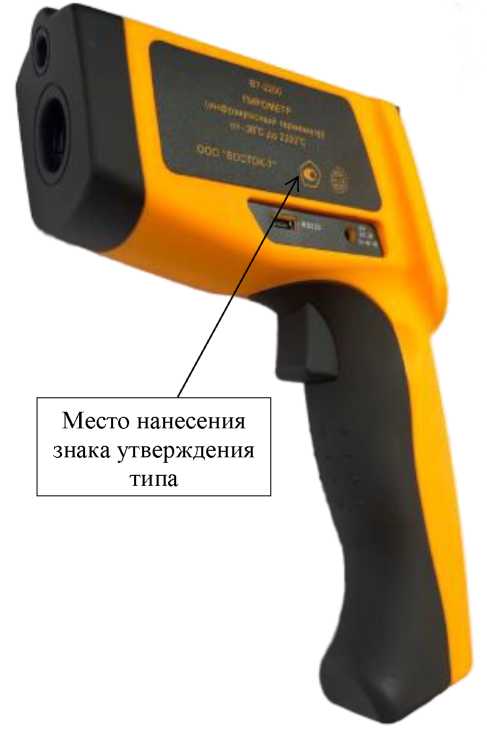

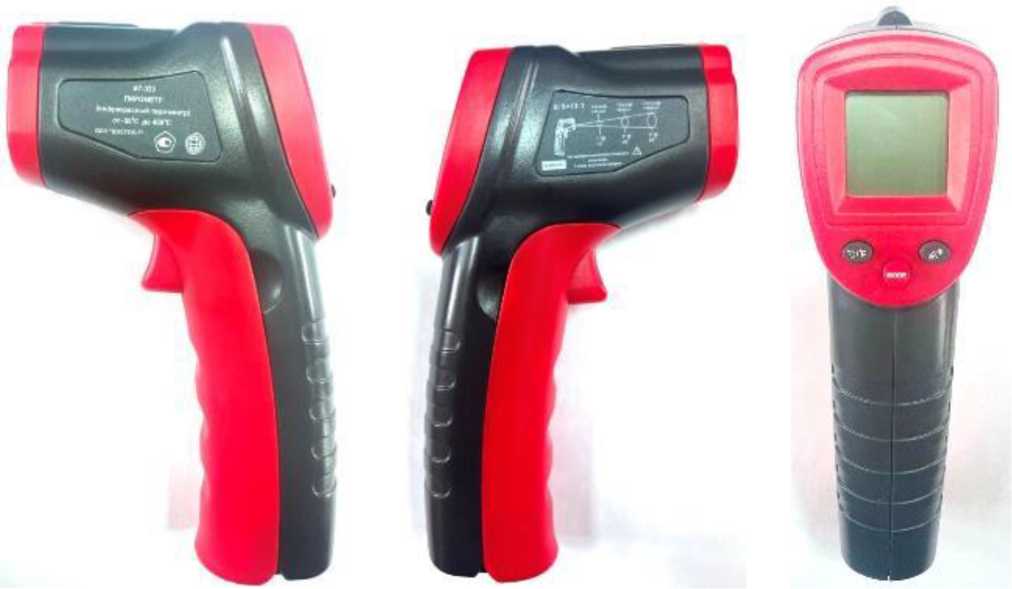

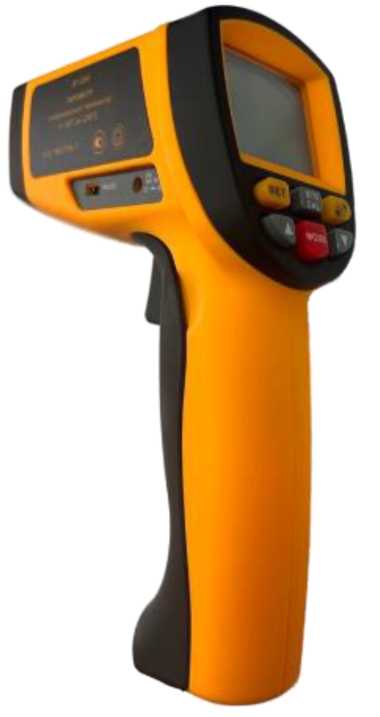

Фотографии общего вида пирометров приведены на рисунках 1-7. Пирометры могут изготавливаться в корпусе с различной цветовой гаммой.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид пирометров модели В7-323А

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 2 - Общий вид пирометров моделей В7-323С, B7-323B, В7-323Е, B7-323D

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 3 - Общий вид пирометров модели B7-320

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 4 - Общий вид пирометров моделей B7-300, B7-550

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 5 - Общий вид пирометров моделей B7-700, B7-900

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 6 - Общий вид пирометров моделей B7-1150, B7-1150A

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения знака утверждения типа

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 7 - Общий вид пирометров моделей B7-1651, B7-2200

Пломбирование пирометров не предусмотрено. Заводской номер пирометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки:

  • - на корпус пирометра внутри батарейного отсека (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D);

  • - на нижнюю часть корпуса пирометра (для моделей B7-1150, B7-1150A, B7-1651, B7-2200).

Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) пирометров состоит из встроенного, метрологически значимого, ПО, находящегося в ПЗУ, размещенном внутри корпуса пирометра, и недоступного для внешней модификации. У пирометров моделей B7-1651, B7-2200 помимо встроенного также есть еще и автономное ПО «Infrared Thermometer», которое устанавливается на персональный компьютер и предназначено для передачи и обработки данных измерений пирометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D - недоступны.

Идентификационные данные встроенной части ПО моделей B7-1150, B7-1150A, B7-1651, B7-2200 приведены в таблицах 1-2.

Идентификационные данные (признаки)

Значение

(в зависимости от модели)

B7-1150

B7-1150A

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже

не ниже

V010.42.0

V021.23.0

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 2 - Идентификационные данные ПО пирометров моделей B7-1651, B7-2200

Идентификационные данные (признаки)

Значение

(в зависимости от модели)

B7-1651

B7-2200

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже

V020.42.0

не ниже V6.1

Цифровой идентификатор программного обеспечения

отсутствует

Метрологические и технические характеристики

Метрологические и технические характеристики пирометров в зависимости от модели приведены в таблицах 3-12. Показатели надежности приведены в таблице 13.

Таблица 3 - Метрологические и технические характеристики пирометров модели B7-320

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +400

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±10,0 (в диапазоне от -50 °C до -40 °C включ.)

±3,0 (св. -40 °C до +100 °C включ.)

Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, %

±2,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1; 1

Показатель визирования

12:1

Коэффициент излучательной способности (фиксированный)

0,95

Масса, г, не более

124

Габаритные размеры, мм

(длина х ширина х высота), не более

160x44x78

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 4 - Метрологические и технические характеристики пирометров моделей B7-300, B7-550

Наименование характеристики

Значение (в зависимости от модели)

B7-300

B7-550

Диапазон измерений температуры, °С

от -50 до +420

от -50 до +550

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -50 °C до -40 °С включ.

  • - в диапазоне св. -40 °C до -20 °С включ.

  • - в диапазоне св. -20 °C до +100 °С включ.

±10,0

±5,0

±3,0

±8,0

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, %

±2,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1;1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

162

148

Габаритные размеры, мм

(длина х ширина х высота), не более

90x44x170

101x43x153

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 5 - Метрологические и технические ха

рактеристики пирометров модели B7-323B

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +850

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -50 °C до -30 °С включ.

  • - в диапазоне св. -30 °C до -20 °С включ.

  • - в диапазоне св. -20 °C до +100 °С включ.

±10,0

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне св. +100 °C до +600 °С включ.

  • - в остальном диапазоне

±2,0

±3,0

Диапазон измерений температуры при работе с внешними ТП, °C

от 0 до +250

Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП, °C

±2,5

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Продолжение таблицы 5

Наименование характеристики

Значение

Масса, г, не более

202

Габаритные размеры, мм

(длина х ширина х высота), не более

108x49x177

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 90 (без конденсации)

Таблица 6 - Метрологические и технические ха

рактеристики пирометров модели B7-323D

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +850

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -50 °C до -40 °С включ.

  • - в диапазоне св. -40 °C до -20 °С включ.

  • - в диапазоне св. -20 °C до +100 °С включ.

±8,0

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне св. +100 °C до +800 °С включ.

  • - в остальном диапазоне

±2,0

±3,0

Диапазон измерений температуры при работе с внешними ТП, °C

от -40 до +500

Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C включ., °C

±2,5

Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, %

±0,75

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

202

Габаритные размеры, мм

(длина х ширина х высота), не более

108x49x177

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 90 (без конденсации)

Таблица 7 - Метрологические и технические характеристики пирометров моделей B7-323C, В7-323Е, В7-323А

Наименование характеристики

Значение

(в зависимости от модели)

B7-323C

В7-323Е

В7-323А

Диапазон измерений температуры, °С

от -50 до +600

от -50 до

+1050

от -50 до +600

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -50 °C до +100 °С включ., °С

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне св. +100 °C до +500 °С включ.

  • - в остальном диапазоне

±2,0

±3,0

±2,0

±2,0

±2,0

±3,0

Диапазон измерений температуры при работе с внешними ТП, °C

от -40 до +500

-

Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C, °C

±2,5

-

Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, %

±0,75

-

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

16:1

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

202

Габаритные размеры, мм

(длина х ширина х высота), не более

108x49x177

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 90 (без конденсации)

Таблица 8 - Метрологические и технические ха

рактеристики пирометров модели B7-700

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +750

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -50 °C до -30 °С включ.

  • - в диапазоне св. -30 °C до -20 °С включ.

  • - в диапазоне св. -20 °C до +100 °С включ.

±8,0

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне св. +100 °C до +500 °С включ.

  • - в диапазоне св. +500 °C до +600 °C включ.

  • - в остальном диапазоне

±2,0

±3,0

±4,0

Продолжение таблицы 8

Наименование характеристики

Значение

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

224

Габаритные размеры, мм

(длина х ширина х высота), не более

105x50x180

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 9 - Метрологические и технические ха

рактеристики пирометров модели B7-900

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +900

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -50 °C до -40 °С включ.

  • - в диапазоне св. -40 °C до +100 °С включ.

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне св. +100 °C до +600 °C включ.

  • - в остальном диапазоне

±2,0

±3,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

223

Габаритные размеры, мм

(длина х ширина х высота), не более

105x50x185

Напряжение питания, В

3

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 10 - Метрологические и технические характеристики пирометров моделей B7-1150,

B7-1150A

Наименование характеристики

Значение (в зависимости от модели)

B7-1150

B7-1150A

Диапазон измерений температуры, °С

от -30 до +1150

от -18 до +1150

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

  • - в диапазоне от -30 °C до -20 °С включ.

  • - в диапазоне св. -20 °C до -10 °С включ.

  • - в диапазоне св. -10 °C до +100 °С включ.

±8,0

±5,0

±3,0

±3,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, %

±2,0

±3,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

20:1

50:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

270

Габаритные размеры, мм

(длина х ширина х высота), не более

141x60x200

Напряжение питания, В

9

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 11 - Метрологические и технические характеристики пирометров модели B7-1651

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -30 до +1650

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -30 °C до +100 °С включ., °С

±3,0

Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +1600 °C включ.

±2,0

- в остальном диапазоне

±3,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

50:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

270

Габаритные размеры, мм

(длина х ширина х высота), не более

141x60x200

Напряжение питания, В

9

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от 0 до +40

- относительная влажность, %

от 10 до 95 (без конденсации)

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, °С

от +200 до +2200

Диапазон показаний температуры, °С

от -30 до +2200

Пределы допускаемой относительной погрешности измерений температуры, %:

  • - в диапазоне от +200 °C до +450 °C включ.

  • - в диапазоне св. +450 °C до +1100 °C включ.

  • - в остальном диапазоне

±2,0

±3,0

±4,0

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

80:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

270

Габаритные размеры, мм

(длина х ширина х высота), не более

141x60x200

Напряжение питания, В

9

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от 0 до +40

от 10 до 95 (без конденсации)

Таблица 13 - Показатели надежности

Наименование характеристики

Значение характеристики

Средняя наработка до отказа, ч, не менее

14 000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на пирометры типографским способом, а также на наклейку, прикрепляемую к корпусу пирометров.

Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пирометр

B7 (обозначение модели - в соответствии с заказом)

1 шт.

Руководство по эксплуатации

-

1 экз.

Элемент питания типа «ААА» (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D)

-

2 шт.

Элемент питания типа «Крона» (для моделей

B7-1651, B7-2200, B7-1150, B7-1150A)

-

1 шт.

Программное обеспечение на USB-накопителе

«Infrared Thermometer»

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Измерение температуры» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 28243-96 Пирометры. Общие технические требования;

Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-120-7717734230-2023 Пирометры В7. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Восток-7»

(ООО «Восток-7»)

ИНН 7717734230

Юридический адрес: 129626, г. Москва, Рижский проезд, д.5, к.137

Телефон: +7 (495) 740-06-12

E-mail: info@vostok-7.ru

Web-сайт: www.vostok-7.ru

Изготовитель

Общество с ограниченной ответственностью «Восток-7»

(ООО «Восток-7»)

ИНН 7717734230

Юридический адрес: 129626, г. Москва, Рижский проезд, д.5, к.137

Адрес места осуществления деятельности: 129085, г. Москва, проезд Ольминского, д.3А, офис 930

Телефон: +7 (495) 740-06-12

E-mail: info@vostok-7.ru

Web-сайт: www.vostok-7.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

21         мая                л г

от «____»__________2026 г. №

Лист № 1 Регистрационный № 98559-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства весоизмерительные УВХС

Назначение средства измерений

Устройства весоизмерительные УВХС (далее - УВХС) предназначены для измерения массы транспортно-заправочных контейнеров (далее - ТЗК), а также для статического взвешивания дозы компонента топлива, заправляемого в ТЗК.

Описание средства измерений

Принцип действия УВХС основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительных элементов весоизмерительных тензорезисторных датчиков (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВХС с дальнейшим определением значения массы. Результаты измерений массы объекта, а также дополнительная функциональная информация отображается на дисплее терминала весового.

Конструктивно УВХС состоит из:

  • -  модуля взвешивающего (далее - МВ);

  • -  терминала весового (далее - ТВ);

  • -  блока питания;

  • -  соединительных кабелей.

В состав МВ входят:

  • -  грузоприемная платформа (далее - ГПП);

  • -  блок аналогово-цифрового преобразования (далее - блок АЦП);

  • - ДТВ - 4 штуки.

ГПП представляет собой прямоугольную раму, выполненную из конструкционной стали, закрытую съемной составной крышкой. Снизу каждого из четырех углов ГПП установлено по одному ДТВ. Каждый ДТВ опирается на стальную квадратную плиту, вмонтированную в бетонный фундамент. С двух сторон ГПП (снизу на бетонном фундаменте) закреплены два узла отбойников, препятствующих опрокидыванию ГПП при боковых нагрузках.

УВХС выпускаются в двух модификациях, УВХС-2,5 и УВХС-10, отличающихся между собой габаритными размерами ГПП и метрологическими характеристиками.

В УВХС-2,5 используются ДТВ модификации М50-1-С3 с Emax =  1000 кг

(регистрационный № 53673-13). В УВХС-10 используются ДТВ модификации М50-5-С3 с Emax = 5000 кг (регистрационный № 53673-13).

Рядом с ГПП на каркасной стойке, установленной на бетонном фундаменте, закреплены блок АЦП и ТВ. Блок АЦП, ТВ и ДТВ предназначены для использования во взрывоопасной зоне (имеют взрывозащищенное исполнение). Электрическое питание ТВ,

блока АЦП и ДТВ обеспечивает блок питания, который монтируется в невзрывоопасной зоне в соседнем помещении.

На рисунке 2 приведена функциональная схема весоизмерительного канала УВХС с входящими в него четырьмя ДТВ, блоком АЦП и ТВ.

Электрические сигналы от ДТВ 1, ДТВ 2, ДТВ 3, ДТВ 4 (см. рисунок 2) поступают в блок АЦП. В блоке АЦП сигналы ДТВ 1, ДТВ 2, ДТВ 3 и ДТВ 4 суммируются, после чего результирующий аналоговый сигнал преобразуется в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВ.

К данному типу средств измерений относятся устройства весоизмерительные УВХС-2,5 с заводскими номерами 240597, 240598 и УВХС-10 с заводскими номерами 240599, 240600.

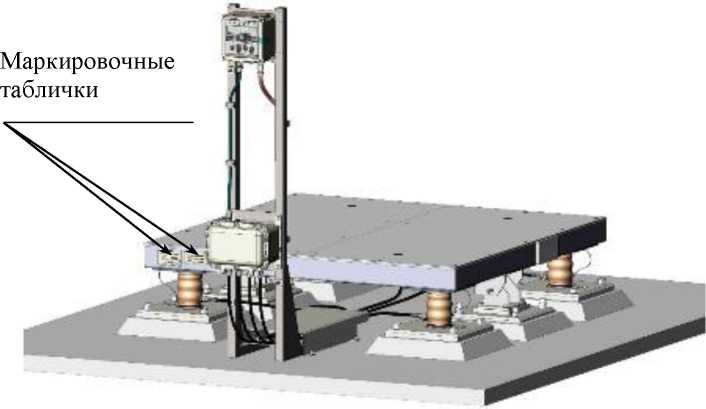

Общий вид УВХС приведен на рисунке 1.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

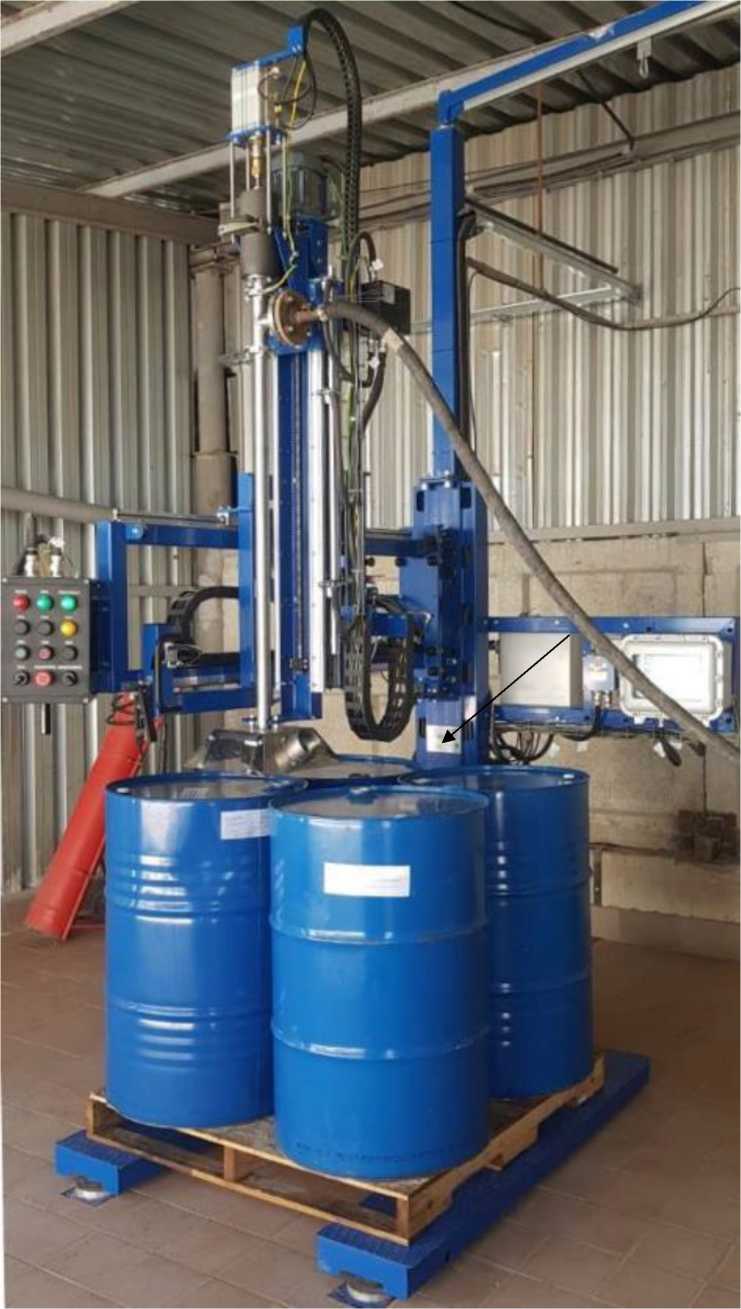

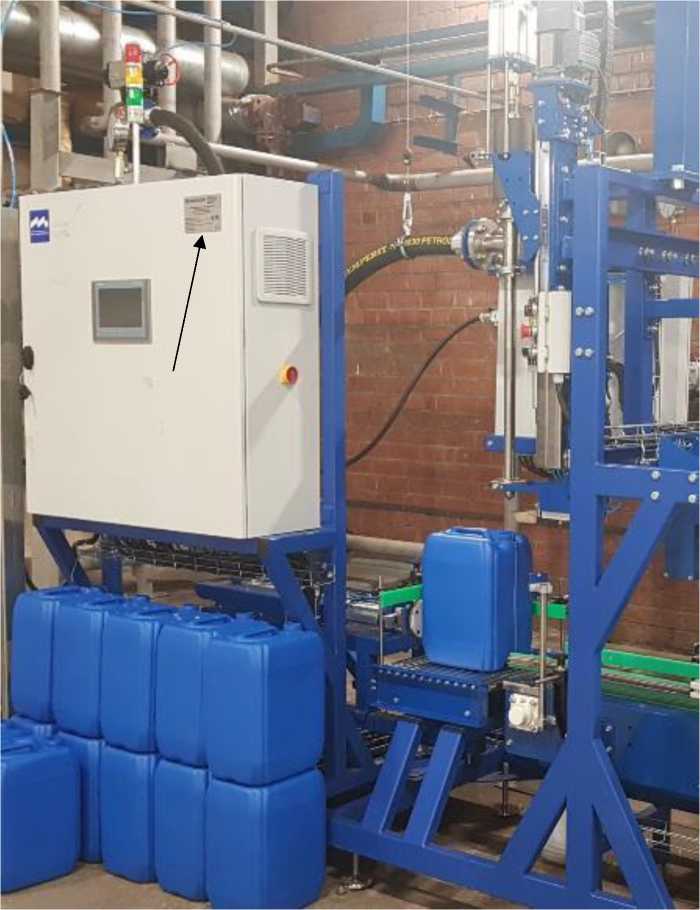

Рисунок 1 - Общий вид УВХС

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Взрывоопасная зона

Невзрывоопасная зона

Груэсгрием-ая платформа

Модуль взвешивающий I----------------------------

I I

RS-4B5

Терминал весовой

12В

ДТВ4

ДТВЗ

-[этв7

ДТВ2

Блок АЦП

Блок питания

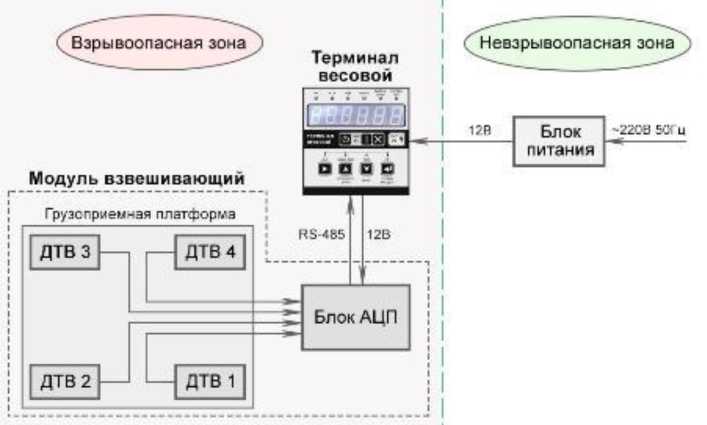

Рисунок 2 - Функциональная схема УВХС

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВ.

Схема пломбировки блока АЦП и ТВ для механической защиты УВХС от несанкционированного доступа приведена на рисунке 3.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Наклейка, разрушаемая при снятии

Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВ (справа)

На боковой стороне рамы ГПП УВХС установлены две маркировочные таблички, выполненные в виде металлических пластинок, закрепленных при помощи заклепок. Данные, указываемые на маркировочных табличках, нанесены монохромной трафаретной печатью.

На табличке 1 указываются:

  • -  наименование изготовителя;

  • -  наименование и обозначение типа;

  • -  знак утверждения типа;

  • - знак обращения продукции на рынке ЕАС;

  • -  максимальная нагрузка, Мах;

  • -  минимальная нагрузка, Min;

  • -  максимальная масса взвешиваемой дозы, Мах^;

  • -  минимальная масса взвешиваемой дозы, Mind;

  • -  действительная цена деления, d;

  • -  заводской номер (арабские цифры наносятся клеймением).

На табличке 2 указываются:

  • -  специальный знак взрывобезопасности Ех;

  • -  номер сертификата соответствия взрывозащищенного оборудования;

  • -  маркировка взрывозащиты;

  • -  диапазон рабочих температур.

Нанесение знака поверки на УВХС не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) УВХС реализовано аппаратно и является встроенным.

Метрологически значимым является ПО ТВ и блока АЦП.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования терминала весового. Номер версии программного обеспечения основного процессора ТВ выводится на цифровой дисплей при включении УВХС. Дополнительной мерой, предотвращающей несанкционированное изменение настроечных (регулировочных) коэффициентов и других параметров, служит административный пароль.

ПО блока АЦП, интегрированное при его изготовлении средствами разработчика УВХС, модификации в процессе эксплуатации УВХС на подлежит.

Для контроля изменений законодательно контролируемых параметров ТВ служит проверочное число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВ согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВХС.

При включении ТВ выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВ в основных режимах. Значение контрольной суммы фиксируется в паспорте УВХС.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО УВХС

Идентификационные данные (признаки)

Значение данных (признаков) для основного процессора ТВ

Идентификационное наименование ПО

OP OSN HS

Номер версии (идентификационный номер) ПО

94.Х

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Примечание - цифровое значение «Х» в номере версии ПО относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Метрологические и характеристики УВХС-2,5 приведены в таблицах 2а и 2б,

соответственно.

Таблица 2а - Основные метрологические характеристики УВХС-2,5

Наименование параметра

Значение параметра

Максимальная нагрузка, Мах, кг

2500

Минимальная нагрузка, Min, кг

10

Максимальная масса взвешиваемой дозы, Махd, кг

1500

Минимальная масса взвешиваемой дозы, Mind, кг

10

Действительная цена деления, d, кг

0,1

Поверочный интервал, е, кг

0,5

Пределы допускаемой погрешности при статистическом взвешивании, mpe, кг:

- в диапазоне взвешивания от 10 кг до 250 кг включ.

± 0,5

- в диапазоне свыше 250 кг до 1000 кг включ.

± 1,0

- в диапазоне свыше 1000 кг до 2500 кг включ.

± 1,5

Пределы допускаемой погрешности взвешивания дозы в диапазонах взвешиваемых доз, mped, кг:

- в диапазоне от 10 кг до 250 кг включ.

± 0,5

- в диапазоне свыше 250 кг до 1000 кг включ.

± 1,0

- в диапазоне свыше 1000 кг до 1500 кг включ.

± 1,5

Диапазон выборки массы тары, кг

от 10 до 2000

Реагирование

1,4е

Таблица 2б - Технические характеристики УВХС-2,5

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 247,5

- частота, Гц

50±1

- потребляемая мощность, В^А, не более

400

Диапазон температур, °С

от + 5 до + 35

Габаритные размеры (длина/ширина/высота) МВ, мм, не более

1565/1550/323

Масса МВ, кг

485

Маркировка взрывозащиты

1Ex db ib IIB t6 Gb

Метрологические и характеристики УВХС-10 приведены в таблицах 3а и 3б, соответственно.

Таблица 3а - Основные метрологические характеристики УВХС-10

Наименование параметра

Значение параметра

Максимальная нагрузка, Мах, кг

10000

Минимальная нагрузка, Min, кг

40

Максимальная масса взвешиваемой дозы, Мах^, кг

6000

Минимальная масса взвешиваемой дозы, Mind, кг

40

Действительная цена деления, d, кг

0,5

Поверочный интервал, е, кг

2,0

Пределы допускаемой погрешности при статистическом взвешивании, mpe, кг:

- в диапазоне взвешивания от 40 кг до 1000 кг включ.

± 2

- в диапазоне свыше 1000 кг до 4000 кг включ.

± 4

- в диапазоне свыше 4000 кг до 10000 кг включ.

± 6

Пределы допускаемой погрешности взвешивания дозы в диапазонах взвешиваемых доз, mped, кг:

- в диапазоне от 40 кг до 1000 кг включ.

± 2

- в диапазоне свыше 1000 кг до 4000 кг включ.

± 4

- в диапазоне свыше 4000 кг до 6000 кг включ.

± 6

Диапазон выборки массы тары, кг

от 40 до 8000

Реагирование

1,4е

Таблица 3б - Технические характеристики УВХС-10

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 247,5

- частота, Гц

50±1

- потребляемая мощность, В^А, не более

400

Диапазон температур, °С

от + 5 до + 35

Габаритные размеры (длина/ширина/высота) МВ, мм, не более

3500/3000/500

Масса МВ, кг

1700

Маркировка взрывозащиты

1Ex db ib IIB t6 Gb

Знак утверждения типа

наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности рамы ГПП УВХС.

Комплектность средства измерений

Таблица 4 - Комплектность УВХС

Наименование

Обозначение для модификации

Кол-во

Устройство весоизмерительное (с комплектом рабочей конструкторской документации)

УВХС-2,5

(373ТХ28.Сб1101)

УВХС-10

(373ТХ28.Сб1101-01)

1 компл.

Паспорт

373ТХ28.Сб1101 ПС

1 экз.

Руководство по эксплуатации

373ТХ28.Сб1101 РЭ

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Работа изделия» документа 373ТХ28.Сб1101 РЭ «Устройство весоизмерительное УВХС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

373ТХ28.Сб1101 ТУ «Устройства весоизмерительные УВХС. Технические условия».

Правообладатель

Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры»

(АО «ЦЭНКИ»)

ИНН 9702013720

Юридический адрес: 129110, Россия, г. Москва, ул. Щепкина, д.42, стр.1, 2

Тел: +7(495) 365-31-66

Факс: +7-(499) 366-28-50

Адрес в Интернет: www.russian.space

Адрес электронной почты: tsenki@russian.space

Изготовитель

Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры»

(АО «ЦЭНКИ»)

ИНН 9702013720

Юридический адрес: 129110, Россия, г. Москва, ул. Щепкина, д.42, стр.1, 2.

Почтовый адрес: 105318, Россия, г. Москва, ул. Ткацкая, д.7

Адрес осуществления деятельности: 105187, Россия, г. Москва, ул. Кирпичная, д. 32

Тел: +7(495) 365-31-66

Факс: +7(499) 366-28-50

Адрес в Интернет: www.russian.space

Адрес электронной почты: tsenki@russian.space

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Адрес места осуществления деятельности: 119361, Российская Федерация, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____»   мая     2026 г. № 978

Лист № 1 Регистрационный № 98560-26                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра FPC1500

Назначение средства измерений

Анализаторы спектра FPC1500 (далее - анализаторы) предназначены для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов.

Описание средства измерений

Конструктивно анализаторы спектра FPC1500 выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления, измерительные разъемы N-типа входа анализатора и выхода следящего генератора, интерфейсы USB. На задней панели расположены интерфейсы дистанционного управления LAN и USB, разъем питания, разъем BNC входа внешней синхронизации/внешней опорной частоты.

Принцип действия анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналоговоцифрового преобразователя с блоком цифровой обработки. Результаты измерений выводятся на экран анализатора в виде трасс и числовых значений.

Анализаторы позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные трассы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.

К средствам измерений данного типа относятся анализаторы с серийными номерами 206086, 206087.

Серийный номер в формате шестизначного цифрового обозначения, состоящий из арабских цифр, напечатанный типографским способом, нанесен методом наклейки на заднюю панель корпуса анализатора.

Для предотвращения несанкционированного доступа анализаторы имеют защитную наклейку, закрывающую головку винта крепления корпуса.

Нанесение знака поверки на корпус средства измерений не предусмотрено.

Общий вид средства измерений приведен на рисунках 1, 2.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

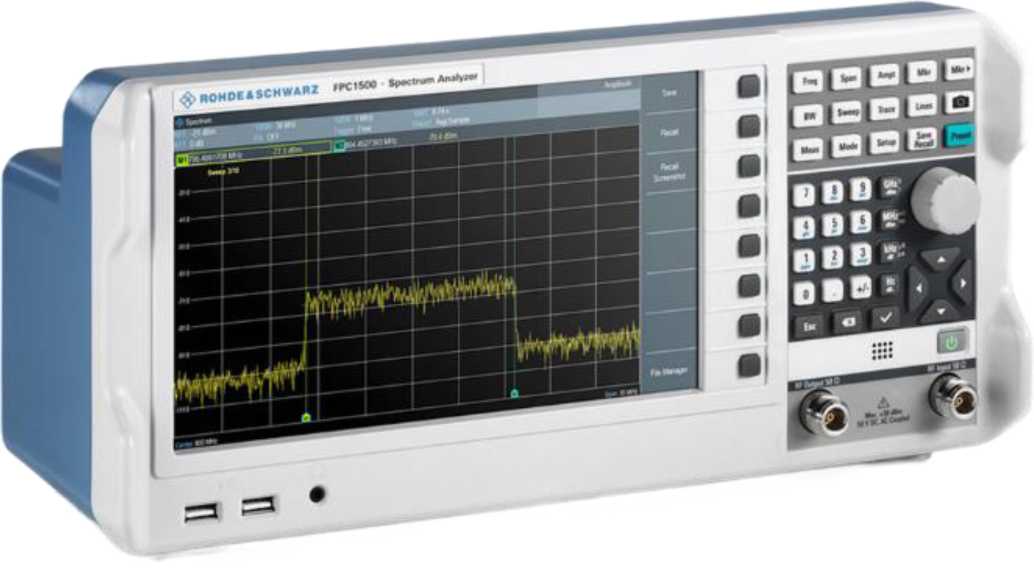

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

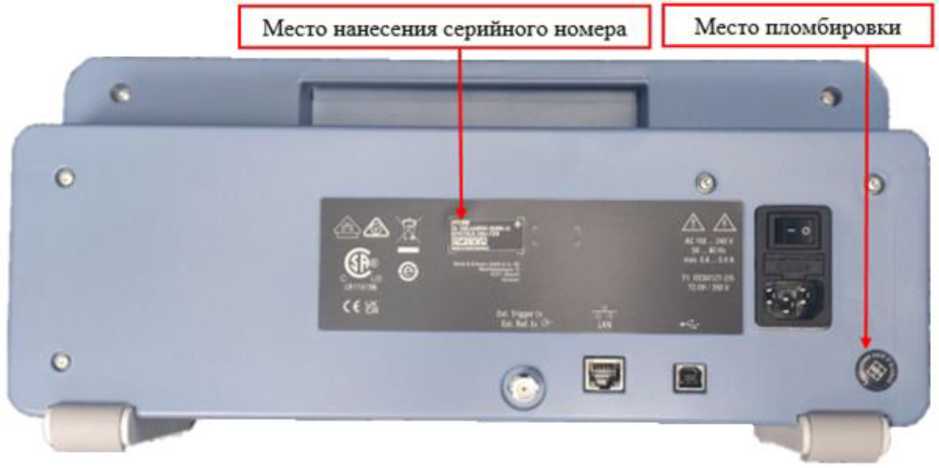

Рисунок 2 - Вид задней панели с указанием мест пломбировки, нанесения серийного номера

Программное обеспечение

Программное обеспечение «FW FPC1500» (далее - ПО) предназначено для управления режимами работы анализаторов и визуального отображения результатов измерений. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.

Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW FPC1500

Номер версии (идентификационный номер) ПО, не ниже

1.90

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 5-103 до 1 •Ю9

Пределы допускаемой относительной погрешности измерений частоты входного сигнала маркером в режиме частотомера

±2М0-6

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 до 3М06 (дискретно с шагом 1-3)

Спектральная плотность мощности фазовых шумов в полосе пропускания 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более

30 кГц

-88

100 кГц

-98

1 МГц

-120

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, при воздействии на вход смесителя двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, в диапазоне частот от 0,3 до 1 ГГц, дБ относительно уровня несущей, не более

-48

Относительный уровень помех, обусловленных гармоническими искажениями второго порядка, при уровне входного сигнала на смесителе минус 20 дБ (1 мВт), в диапазоне частот от 20 до 500 МГц, дБ относительно уровня несущей, не более

-40

Средний уровень собственных шумов (выраженный   в   форме   спектральной

плотности в полосе пропускания 1 Гц), при ослаблении встроенного аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не более

от 1 до 10 МГц включ.

-127

св. 10 МГц до 1 ГГц

-142

Пределы допускаемой абсолютной погрешности измерений уровня входного синусоидального сигнала от минус 50 до 0 дБ (1 мВт) на опорной частоте 100 МГц при ослаблении входного аттенюатора 20 дБ, дБ

±0,3

Пределы допускаемой неравномерности амплитудно-частотной      характеристики

относительно опорного уровня на частоте 100 МГц, дБ

от 9 до 100 кГц не включ.

±2,0

от 0,1 до 10 МГц не включ.

±1,5

от 0,01 до 1 ГГц

±1,0

Пределы допускаемой абсолютной погрешности измерений уровня при переключении входного аттенюатора относительно 20 дБ, дБ

±0,3

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока с частотой от 50 до 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

15,5

Тип разъема ВЧ-входа 50 Ом

^«розетка»

Масса, кг, не более

3

Габаритные размеры (ширинахвысотахглубина), мм, не более

396x178x147

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре 40 °С, %

от +10 до +40

от 30 до 85

Время прогрева, мин, не менее

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор спектра

FPC1500

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Управление прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».

Правообладатель

Общество с ограниченной ответственностью «ДАЛКОС»

(ООО «ДАЛКОС») ИНН 7729579004

Юридический адрес: 115088, г. Москва, вн.тер.г. муниципальный округ Печатники, проезд 2-й Южнопортовый, д. 18, стр. 2

Телефон: +7 (495) 504-26-79

Веб-сайт: https://dalkos.ru

E-mail: info@dalkos.ru

Изготовитель

Rohde & Schwarz GmbH & Co. KG, Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Производственная площадка: Rohde & Schwarz zavod Vimperk, s.r.o, Чехия Адрес: Spidrova 49, 38501 Vimperk, Czechia

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. №   978

Лист № 1 Регистрационный № 98561-26                                          Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра и сигналов InfosteraLuna IFL4082

Назначение средства измерений

Анализаторы спектра и сигналов InfosteraLuna IFL4082 (далее - анализаторы) предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Описание средства измерений

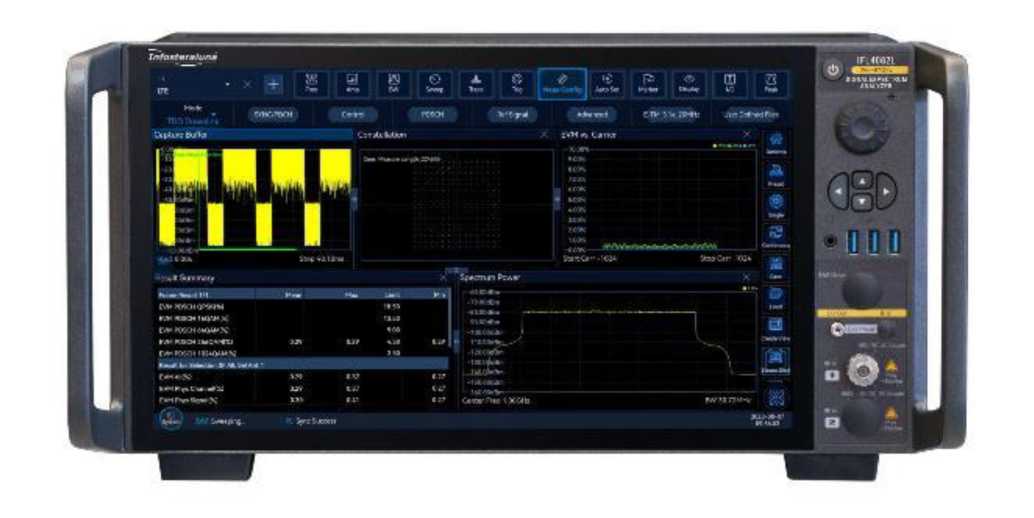

Конструктивно анализаторы выполнены в виде моноблоков, на передней панели которых расположены: органы управления; жидкокристаллический цветной дисплей; измерительные разъемы, разъемы USB. На задней панели расположены разъемы: BNC выхода промежуточной частоты; входа/выхода опорной частоты 10 МГц; входа внешней синхронизации; интерфейсы LAN, USB и GPIB; разъем питания.

Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсу GPIB и LAN.

К настоящему типу анализаторов спектра и сигналов InfosteraLuna IFL4082 относятся следующие модификации: IFL4082B, IFL4082D, IFL4082E, IFL4082F, IFL4082H, IFL4082L. Модификации отличаются друг от друга диапазоном рабочих частот.

Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.

Таблица 1 - Опции анализаторов по заказу

Обозначение

Наименование и функциональное назначение

1

2

4082-H02

дополнительный выход промежуточной частоты, выход второго сигнала промежуточной частоты. Частотный диапазон зависит от полосы анализа частот, частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ. Область частотного выхода: 425 МГц± 40 МГц (при полосе анализа < 40 МГц), 750 МГц ± 600 МГц (при полосе анализа 200 МГц ~ 1,2 ГГц), 1,5 ГГц ± 1000 МГц (при полосе анализа 2 ГГц)

4082-H08

широкополосный логарифмический детекторный выход: выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

1

2

4082-H11

интерфейс управления и передачи данных через 10-гигабитную сеть: оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4082-H12C

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 400 МГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712C) может осуществляться запись IQ-данных в реальном времени и большом объёме.(Примечание: опция 4082-H12C доступна при полосе анализа < 400 МГц)

4082-H12E

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая полосу пропускания до 1,2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712E) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опция 4082-H12E доступна при полосе анализа от 600 МГц до 1,2 ГГц)

4082-H12F

широкополосный цифровой интерфейс, позволяет в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712F) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опция 4082-H12F доступна при полосе анализа 2 ГГц)

4082-H13

высокоточный источник опорной частоты

4082-H19-2T

расширение локального хранилища, поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

4082-Н19-4Т

расширение локального хранилища, поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4082-H22C-4T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-8T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-16T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-32T

рекордер данных 4712 с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22E-8T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12E, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГ ц в реальном времени и большом объёме.

1

2

4082-H22E-16T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Н12Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГ ц в реальном времени и большом объёме.

4082-H22E-32T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГ ц в реальном времени и большом объёме.

4082-H22E-64T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГ ц в реальном времени и большом объёме.

4082-H22F-16T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГ ц в реальном времени и большом объёме.

4082-H22F-32T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГ ц в реальном времени и большом объёме.

4082-H22F-64T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГ ц в реальном времени и большом объёме.

4082-H33-08

электронный аттенюатор, частотный диапазон от 9 кГц до 8 ГГ ц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4082-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-67

малошумящий предусилитель (до 67 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34A-08

низкошумящий предусилитель. Доступен только для основной модификации IFL4082B и не может быть выбран одновременно с 4082-H34-08

4082-H36

тракт обхода предварительного селектора, обходной путь для отслеживающего предварительного селектора в приёмном канале (Примечание: кроме модели IFL4082B, для других моделей, оснащённых опциями полосы анализа серии H38, необходимо выбрать опцию тракта обхода предварительного селектора H36 для обеспечения наилучших характеристик приёма широкополосных сигналов)

1

2

4082-H38-40

полоса анализа 40 МГц, поддерживает диапазон полосы анализа от 10 Гц до 40 МГц

4082-H38-200

полоса анализа 200 МГц, поддерживает диапазон полосы анализа от 10 Гц до 200 МГц

4082-H38-400

полоса анализа400 МГц, поддерживает диапазон полосы анализа от 10 Гц до 400 МГц

4082-H38-600

полоса анализа 600 МГц, поддерживает диапазон полосы анализа от 10 Гц до 600 МГц

4082-H38-1200

полоса анализа 1,2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц

4082-H38-2000

полоса анализа 2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 2 ГГц

4082-H38-4000

полоса анализа 4 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 4 ГГц

4082-H40

внешняя функция расширения частоты: предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Эта опция оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов (Этот вариант доступен только для моделей, отличных от IFL4082B; расширенный частотный диапазон зависит от выбранного модуля расширения частоты, который нужно приобрести отдельно)

4082-H41-10

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 10 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4082-H41-40

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 40 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38). Данные опциональные компоненты могут быть выбраны при конфигурациях H38-40, H38-200, H38-400, H38-600, H38-1200, H38-2000

4082-H41-200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 200 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38.) Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-400

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 400МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

1

2

4082-H41-600

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 600 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-1200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 1,2 ГГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H48

функция тестирования коэффициента шума, обеспечивающая управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: для использования данной опции необходимо дополнительно приобрести соответствующий опции частотный диапазон малошумящего предварительного усилителя H34, а также соответствующий генератор шума 1660X для выполнения функции тестирования коэффициента шума.)

4082-H97

монтажный комплект, включает ручки и аксессуары, предназначенные для установки устройства IFL4082 в стандартный аппаратный шкаф

4082-H99

транспортировочный ящик из алюминиевого сплава -высокопрочный и легкий алюминиевый ящик с ручкой и колесами для удобства транспортировки

4082-S01

измерение абсолютной мощности: высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда (необходима установка соответствующего измерителя мощности серии 8723X)

4082-S02

функция тестирования коэффициента мощности шума

4082-S04

функция тестирования фазового шума. Обеспечивает однополосную кривую фазового шума и возможности тестирования одноточечного фазового шума.

4082-S05

функция предварительного тестирования ЭMC: предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4082-S09

аналоговая демодуляция, выполняющая анализ характеристик амплитудной, частотной и фазовой модуляции и искажений сигналов

4082-S10

функция нестационарного анализа, выполняющая тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддерживает воспроизведение записанных данных

4082-S10H

анализ сигналов с изменением частоты, обеспечивающий автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки (требуется одновременная установка опции S10)

1

2

4082-S10F

анализ FMCW-сигналов, обеспечивающий автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность (требуется одновременная установка опции S10)

4082-S12

функция анализа векторных сигналов, обеспечивающая гибкую демодуляцию различных цифровых сигналов с одной несущей

4082-S12B

тестирование уровня ошибок, обеспечивающее тестирование количества битовых ошибок на основе импорта известных данных из файла, тестирование на основе записанных пользователем данных, а также тестирование на основе псевдослучайных последовательностей битов (PRBS). Предоставляет вывод количества битовых ошибок (требуется одновременная установка опции S12)

4082-S12M

анализ многократной модуляции, поддерживающий демодуляцию и анализ сигналов, соответствующих стандартам DVB-S2/X. На экране отображаются окна с сигнальными созвездиями и таблицами символов. Предоставляются результаты анализа качества модуляции, включая EVM и смещение нулевой точки (требуется одновременная установка опции S12)

4082-S13

анализ импульсных сигналов, осуществляющий автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

4082-S14

анализ сигналов OFDM, поддерживающий настройку анализа модуляции пользовательских OFDM-сигналов. Предоставляет также возможность пользовательской настройки множества параметров, таких как преамбула, пилотные символы, циклический префикс (CP), количество поднесущих и символов. Включает окна отображения, такие как захват и сохранение данных, плотность спектра мощности, сигнальные созвездия и итоговые таблицы результатов

4082-S16

функция измерения групповой задержки для многоканальных сигналов, предоставляющая возможность измерения абсолютной и относительной групповой задержки для широкополосных сигналов

4082-S40

функция измерения WLAN 802.11a/b/g, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11a/b/g), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40N

функция измерения WLAN 802.11n, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11n), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AC

функция измерения WLAN 802.11ac, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ac), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AX

функция измерения WLAN 802.11ax, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ax), включает анализ радиочастоты, модуляции и тестирование качества модуляции

1

2

4082-S40BE

функция измерения WLAN 802.11be, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11be), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S41D

анализ сигналов LTE/LTE-A TDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; анализ модуляции для различных типов конфигурации подкадров TDD; анализ модуляции с настройкой пользовательских параметров; анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов. Поддерживает также измерения таких параметров, как EVM, мощность переключения, частотная ошибка и мощность. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S41U

анализ сигналов LTE/LTE-A TDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42D

анализ сигналов LTE/LTE-A FDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; поддерживает настройку параметров для анализа модуляции; поддерживает также анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов; поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42U

анализ сигналов LTE/LTE-A FDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S46D

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

1

2

4082-S46U

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель и имеет формат четырнадцатизначного буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр. Наименование типа и обозначение модификации наносятся методом наклейки на переднюю и заднюю панели анализатора.

Для предотвращения несанкционированного доступа анализаторы имеют наклейки с символикой изготовителя.

Общий вид анализаторов приведен на рисунках 1 и 2.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

tMM                         Сзг»ЦМ*ж,

fiJLl

SOOC*Ai*"M

'^♦.~nn P:*r

• - лЛ SttnnHf

ГЛ» <»Э» (Ы»*4»к

СЛ»

гл» илэ» ntewu

ГЛ» гу.п« ir.uyux

ьи к- Whin • ЖМА4 •

Г*НГЧг.<Ъу»Х

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 2 - Вид задней панели

с указанием мест нанесения серийного номера и пломбировки

Программное обеспечение

Программное обеспечение «Signal & Spectrum Analyzer» (далее - ПО) предназначено для управления режимами работы анализаторов, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от их измерительно-вычислительной платформы.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.

Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Signal & Spectrum Analyzer

Номер версии (идентификационный номер) ПО, не ниже

1.11.90

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц для модификаций:

- IFL4082B

от 2 до 8,4409

- IFL4082D

от 2 до 18^ 109

- IFL4082E

от 2 до 26,5-109

- IFL4082F

от 2 до 45-109

- IFL4082H

от 2 до 50-109

- IFL4082L

от 2 до 67409

1

2

Номинальное значение частоты внутреннего опорного

10

генератора, МГц

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5оп

±(1,83-107-T)*

Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркера частотомера, Гц

±(боП^изм + 0,1)**

Диапазон установки полос обзора (SPAN), Гц

0 (нулевая полоса обзора);

от 10 до полного

диапазона частот

Диапазон установки полос пропускания фильтра промежуточной частоты по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 0,1 до 2407

Диапазон установки полос видеофильтра, с шагом 1-2-3-5, Гц

от 1 до 2П07

Полоса анализа сигналов, Гц

штатно

107

опция 4082-H38-40

4М07

опция 4082-H38-200

2М08

опция 4082-H38-400

4М08

опция 4082-H38-600

6М08

опция 4082-H38-1200

1,2М09

опция 4082-H38-2000

2М09

Спектральная плотность мощности

фазовых шумов, в полосе

обзора не более 2,5 х offset , дБ относительно несущей в полосе

1 Гц, не более:

при отстройке от несущей 1 ГГц:

100 Гц

-107

1 кГц

-125

10 кГц

-134

20 кГц

-134

100 кГц

-136

1 МГц

-140

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при ослаблении входного аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не более:

Для модификаций IFL4082B:

преДусилитель выключен или отсутствует

- от 10 МГц до 100 МГц включ.

-149

- св. 100 МГц до 1,2 ГГц включ.

-152

- св. 1,2 до 2,2 ГГц включ.

-151

- св. 2,2 до 3,25 ГГц включ.

-150

- св. 3,25 до 5,25 ГГц включ.

-148

- св. 5,25 до 6,5 ГГц включ.

-144

- св. 6,5 до 8,4 ГГц преДусилитель включен

-142

- от 10 МГц до 100 МГц включ.

-156

- св. 100 МГц до 3,25 ГГц включ.

-161

- св. 3,25 до 5,25 ГГц включ.

-160

- св. 5,25 до 8,4 ГГц

-156

1

2

Для модификаций IFL4082D/E/F/H: преДусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-151

- св. 1,2 до 2,2 ГГц включ.

-150

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц

-127

преДусилитель включен

- от 10 МГц до 100 МГц включ.

-156

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-160

- св. 5,25 до 8,4 ГГц включ.

-156

- св. 8,4 до 18 ГГц включ.

-157

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 50 ГГц

-148

Для модификации IFL4082L: преДусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-150

- св. 1,2 до 2,2 ГГц включ.

-149

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц включ.

-127

- св. 50 до 54,8 ГГц включ.

-135

- св. 54,8 до 63,6 ГГц включ.

-133

- св. 63,6 до 67 ГГц

-131

преДусилитель включен

- от 10 МГц до 100 МГц включ.

-157

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-161

- св. 5,25 до 8,2 ГГц включ.

-154

- св. 8,2 до 18 ГГц включ.

-156

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 48 ГГц включ.

-145

- св. 48 до 54,8 ГГц включ.

-146

- св. 54,8 до 63,6 ГГц включ.

-142

1

2

- св. 63,6 до 67 ГГц

-140

Неравномерность амплитудно-частотной характеристики (А)

относительно уровня опорного сигнала на частоте 500 МГц, при

ослаблении входного аттенюатора 10 дБ, дБ:

Для модификации IFL4082B:

преДусилитель выключен или отсутствует

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 Гц до 8,4 ГГц

±0,5

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,8

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 Гц до 8,4 ГГц

±0,9

Для модификаций IFL4082D/E/F/H:

преДусилитель выключен или отсутствует

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 50 ГГц

±2,8

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 до 8,2 ГГц включ.

±0,9

- св. 8,2 до 18 ГГц включ.

±2,0

- св. 18 до 26,5 ГГц включ.

±2,3

- св. 26,5 до 40 ГГц включ.

±2,8

- св. 40 до 50 ГГц

±3,0

Для модификации IFL4082L:

преДусилитель выключен или отсутствует

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 48 ГГц включ.

±2,8

- св. 48 до 67 ГГц

±3,0

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

1

2

- св. 5,25 до 8,2 ГГц включ.

±0,9

- св. 8,2 до 18 ГГц включ.

±2,0

- св. 18 до 26,5 ГГц включ.

±2,3

- св. 26,5 до 40 ГГц включ.

±2,8

- св. 40 до 48 ГГц включ.

±3,0

- св. 48 до 67 ГГц

±3,5

Пределы допускаемой абсолютной погрешности измерений мощности входного сигнала от -50 до -10 дБ (1 мВт) (при ослаблении входного аттенюатора 10 дБ, полосе пропускания от

1 Гц до 1 МГц и выключенном предусилителе), дБ:

- на частоте 500 МГц

±0,24

- от 10 МГц до верхнего предела частот

±(0,24 + A)

Относительный уровень помех, обусловленных интермодуляционнми искажениями 3-го порядка, выраженный в виде точки пересечения 3-го порядка, в диапазоне частот, дБ (1 мВт), не менее: от 10 до 200 МГц включ.

12

св. 200 МГц до 4 ГГц включ.

17

св. 4 до 50 ГГц

16

Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 1 МГц до 8 ГГц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более

-90

Анализ аналоговой модуляции (опция 4082-S09)

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01-Кам + 0,1)

Диапазон измерений девиации частоты (Л/), Гц

от 5 до 1М07

Пределы допускаемой абсолютной погрешности измерений Л/ при частоте модулирующего сигнала от 20 Гц до 1 МГц, Гц

±(0,01Л + 5)

Векторный анализ сигналов (опция 4082-S12)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

скорость модуляции:

- 100 кГц

0,8

- 1 МГц

0,8

- 10 МГц

0,9

* гтч                                                                                                                         V»                      V»

T - количество лет с даты выпуска или последней подстройки опорного генератора,

округленное в большую сторону;

** Fизм - значение частоты измеряемого сигнала, Гц;

*** offset - значение отстройки от несущей на частоте 1 ГГц.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Масса (без опций), кг, не более

35

Габаритные размеры, ширинахдлинахвысота, мм, не более

430х454х226

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 200 до 240

Условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %

от +20 до +30

от 30 до 80

Знак утверждения типа

наносится на заднюю панель анализатора в виде наклейки в месте, указанном на рисунке 2, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор спектра и сигналов InfosteraLuna

IFL4082

(модификация по заказу)

1 шт.

Программное обеспечение для автоматизации измерения параметров тестовой оснастки с возможностью управления внешним генератором (на USB-носителе)

Инфотест 62.01.29.000-005

01013173-2025

1 шт.

Кабель питания

-

1 шт.

Набор адаптеров коаксиальных

STR-KIT-77-21-1

(26.30.40.110-006-01013173-2025)

1 шт.

Руководство по эксплуатации

РЭ 26.51.43.162-005-01013173-2025

1 экз.

Паспорт

ПС 26.51.43.162-005-01013173-2025

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7.7 «Метод тестирования» руководства по эксплуатации «Анализаторы спектра и сигналов InfosteraLuna IFL4082. Руководство по эксплуатации» РЭ 26.51.43.162-005-01013173-2025.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

Приказ Росстандарта от 1 февраля 2022 года № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 «ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;

ТУ 26.51.43.162-005-01013173-2025 «Анализаторы спектра и сигналов InfosteraLuna IFL4082. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера»)

ИНН 9701035142

Юридический адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301 Телефон: +7 (495) 255-09-89

E-mail: info@infostera.ru

Web-сайт: http://www.infostera.ru/

Изготовитель

Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера»)

ИНН 9701035142 Юридический адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301 Телефон: +7 (495) 255-09-89

E-mail: info@infostera.ru

Web-сайт: http://www.infostera.ru/

Производственная площадка: Terahertz Technology Co., Ltd, Китай

Адрес: Room 102, Bullding 3-1, NO.30 Jinhu Road, Qingdao

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. № 978

Лист № 1 Регистрационный № 98562-26                                        Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры PANAM

Назначение средства измерений

Преобразователи температуры PANAM (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (далее по тексту - ТС), термоэлектрических преобразователей (далее по тексту - ТП) и других датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART (при наличии).

Описание средства измерений

Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей или датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом стандарта HART (при наличии).

Сигнал с подключенного ТС (или ТП) или датчика поступает на вход преобразователя, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола, либо передается по цифровому интерфейсу или на ЖК-дисплей преобразователя.

Преобразователи температуры PANAM изготавливаются следующих серий: PTT-301, PTT-401, PTT-402, PSI-601. Серии преобразователей отличаются друг от друга по конструктивному исполнению и по техническим и метрологическим характеристикам.

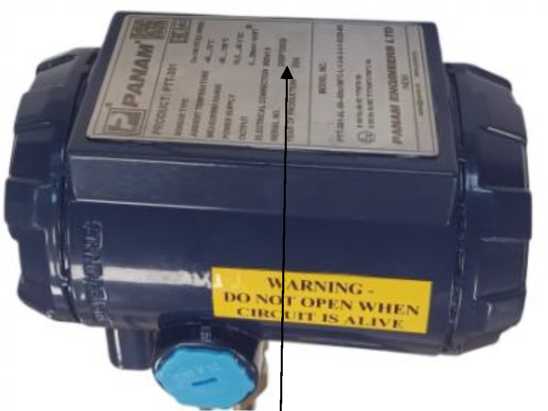

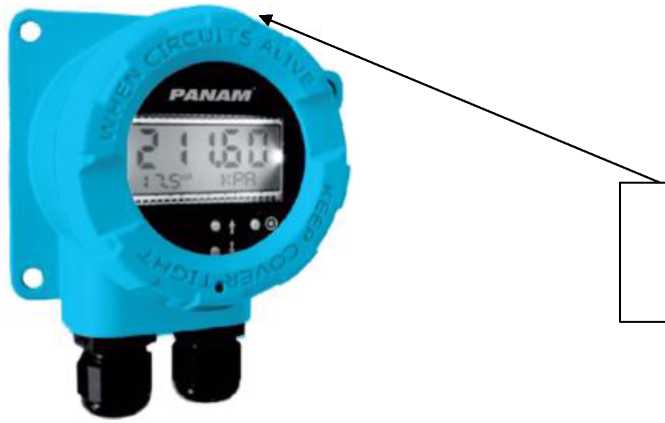

Преобразователь серии PTT-301 выполнен в алюминиевом корпусе или в корпусе из нержавеющей стали с отвинчивающейся крышкой и с ЖК-дисплеем, преобразователи серий PTT-401 и PTT-402 конструктивно выполнены в пластиковом корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Преобразователи серии PTT-401 предназначены для монтажа на рейке стандарта DIN, преобразователи серии PTT-402 предназначены для монтажа в соединительной головке. Преобразователь серии PTT-301 монтируется на стене или на трубе.

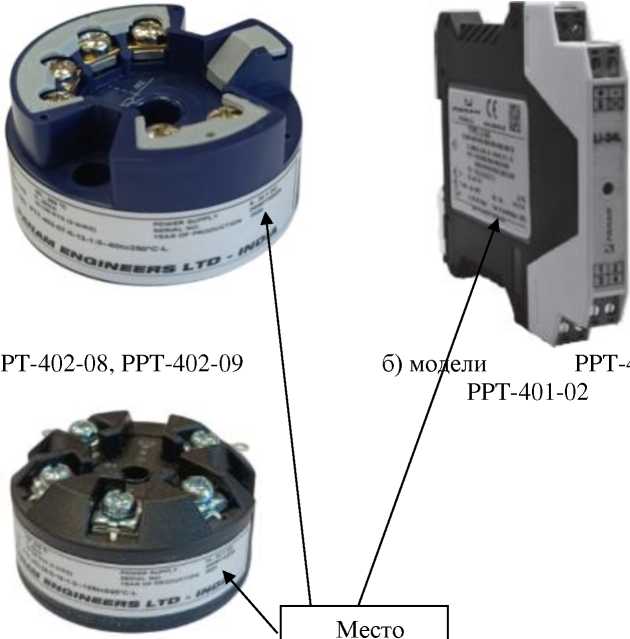

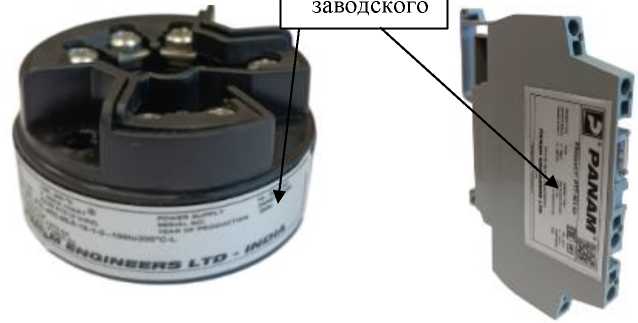

Преобразователи серии PTT-401 изготавливаются в следующих моделях, отличающихся по конструктивному исполнению и по техническим и метрологическим характеристикам: PTT-401-01, PTT-401-02, PTT-401-03. Преобразователи серии PTT-402 изготавливаются в следующих

отличающихся друг от друга конструктивным исполнением и наличием взрывозащиты.

маркировки

Преобразователь серии PSI-601 конструктивно выполнен в защитном корпусе из литого под давлением алюминиевого сплава, в который встроен 5-ти разрядный ЖК-дисплей. Данный корпус оснащен откручивающейся крышкой, кабельными вводами-выводами резьбового типа и монтажными приспособлениями. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Монтаж может быть осуществлен на плоской поверхности или на трубе диаметром от 35 до 65 мм.

Преобразователи могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах в соответствии с указанными на них маркировками взрывозащиты.

Структуры условного обозначения преобразователей серий PTT-301, PTT-401, PTT-402, PSI-601 приведены на рисунках 1-4. Расшифровки структур условного обозначения ПТ серий PTT-301, PTT-401, PTT-402, PSI-601 приведены в таблицах 1-4.

PTT - - - - - - - - - - - - -

  • 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Рисунок 1 - Структура условного обозначения преобразователей серии PTT-301

Таблица 1 - Расшифровка структуры условного обозначения ПТ серии PTT-301

Позиция

Описание позиции

Код

Описание кода

1

Обозначение типа

PTT

Преобразователь температуры

2

Описание модели

301

Двухканальный преобразователь температуры с унифицированным выходным сигналом постоянного тока от 4 до 20 мА + HART)

3

Исполнение корпуса

AL

Алюминиевый корпус с дисплеем

S6

Корпус из нержавеющей стали с дисплеем

4

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала

01

Преобразователь термоэлектрический с

НСХ типа «В»

02

Преобразователь термоэлектрический с

НСХ типа «Е»

03

Преобразователь термоэлектрический с

НСХ типа «J»

04

Преобразователь термоэлектрический с

НСХ типа «К»

05

Преобразователь термоэлектрический с

НСХ типа «N»

06

Преобразователь термоэлектрический с

НСХ типа «R»

07

Преобразователь термоэлектрический с

НСХ типа «S»

08

Преобразователь термоэлектрический с

НСХ типа «Т»

09

Преобразователь термоэлектрический с

НСХ типа «L»

10

Термопреобразователь сопротивления с

НСХ типа «Pt50»

Позиция

Описание позиции

Код

Описание кода

11

Термопреобразователь сопротивления с

НСХ типа «Pt 100»

12

Термопреобразователь сопротивления с

НСХ типа «:Pt200»

13

Термопреобразователь сопротивления с

НСХ типа «Pt500»

14

Термопреобразователь сопротивления с

НСХ типа «Pt1000»

15

Термопреобразователь сопротивления с

НСХ типа «Си50» (а =0,00426)

16

Термопреобразователь сопротивления с

НСХ типа «Си100» (а =0,00426)

17

Термопреобразователь сопротивления с

НСХ типа «100Н»

18

Термопреобразователь сопротивления с

НСХ типа «50М» (а =0,00428)

19

Термопреобразователь сопротивления с

НСХ типа «100М» (а =0,00428)

20

Термопреобразователь сопротивления с

НСХ типа «50П»

21

Термопреобразователь сопротивления с

НСХ типа «100П»

22

Термопреобразователь сопротивления с

НСХ типа «500П»

23

Термопреобразователь сопротивления с

НСХ типа «1000П»

24

мВ

25

Ом

5

Диапазон измерений

температуры

От Х до

У°С

Где: X - нижний предел диапазона измерений температуры;

Y - верхний предел диапазона измерений температуры

6

Аварийный сигнал

Н

Высокий уровень

L

Низкий уровень

7

Электрическое подключение

1

Кабельный ввод M20*1,5

2

Кабельный ввод 1/2” NPTF

8

Вид сертификации

1

Сертификат SIL

2

Сертификат ТР ТС 012 Exia

3

Сертификат ТР ТС 012 Exd

4

Сертификат IP67

9

Дополнительные принадлежности

0

Не требуются

1

Маркировочная табличка

2

Монтажная скоба для крепления из оцинкованной стали

3

Монтажная скоба для крепления из нержавеющей стали

РТТ

1  2 34 56789

Рисунок 2 - Структура условного обозначения преобразователей серии PTT-401

Таблица 2 . - Расшифровка структуры условного обозначения ПТ серии PTT-401

Позиция

Описание позиции

Код

Описание кода

1

Обозначение

типа

РТТ

Преобразователь температуры

2

Серия

401

Для монтажа на DIN-рейке

3

Тип преобразователя

01

Интеллектуальный для преобразования сигналов от

ТП и ТС

02

Интеллектуальный для преобразования сигналов от ТП и ТС искробезопасное исполнение Ex i

03

Для преобразования сигналов от ТС (Pt100 и 100Н)

4

Сертификация уровня полноты безопасности

0

Отсутствует

1

SIL2

2

SIL3

5

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала

01

В

15

Pt500

02

Е

16

Pt1000

03

J

17

10П

04

К

18

50П

06

N

19

100П

07

R

20

500П

08

S

21

Си50 (а=0,00426 °С-1)

09

T

22

Си50 (а=0,00426 °С-1)

10

L

23

50М (а =0,00428 °С-1)

11

Pt10

24

100М (а =0,00428 °С-1)

12

Pt50

25

100Н

13

Pt100

26

мВ

14

Pt200

27

Ом

6

Количество первичных датчиков

-

Отсутствует

7

Тип и схема подключаемых первичных датчиков температуры

-

Отсутствует

8

Настроенный диапазон измерений

От Х до Y °С

Где: X - нижний предел диапазона измерений температуры;

Y - верхний предел диапазона измерений температуры

9

Аварийный сигнал

Н

Высокий уровень

L

Низкий уровень

Примечание - опции между собой разделяют знаком «-»

РТТ

1  2 34 56789

Рисунок 3 - Структура условного обозначения преобразователей серии PTT-402

Таблица 3. - Расшифровка структуры условного обозначения ПТ серии PTT-402

Позиция

Описание позиции

Код

Описание кода

1

Обозначение типа

РТТ

Преобразователь температуры

2

Серия

402

Для монтажа в головке датчика

3

Тип преобразователя

04

Интеллектуальный для преобразования сигналов от ТП и ТС

05

Интеллектуальный для преобразования сигналов от ТП и ТС, искробезопасное исполнение Exi

06

Для преобразования сигналов от ТС (Pt100 или 100П)

07

Для преобразования сигналов от ТС (Pt100 или 100П) взрывозащищенная версия

08

Для преобразования сигналов от ТС (Pt100 или 100П или 100Н)

09

Универсальный для преобразования сигналов от ТП и ТС

4

Сертификация уровня полноты безопасности

0

Отсутствует

1

SIL2

2

SIL3

5

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала

01

В

15

Pt500

02

Е

16

Pt1000

03

J

17

10П

04

К

18

50П

06

N

19

100П

07

R

20

500П

08

S

21

Си50 (а=0,00426 °С-1)

09

T

22

Си100 (а=0,00426 °С-1)

10

L

23

50М (а =0,00428 °С-1)

11

Pt10

24

100М (а =0,00428 °С-1)

12

Pt50

25

100Н

13

Pt100

26

мВ

14

Pt200

27

Ом

6

Количество первичных датчиков

-

Отсутствует

7

Тип и схема подключаемых первичных датчиков температуры

-

Отсутствует

8

Настроенный диапазон измерений

От Х до Y °С

Где: X - нижний предел диапазона измерений температуры;

Y - верхний предел диапазона измерений температуры

9

Аварийный сигнал

Н

Высокий уровень

L

Низкий уровень

Примечание - опции между собой разделяют знаком «-»

PSI

1    2  34  567  8  9

Рисунок 4 - Структура условного обозначения преобразователей серии PSI-601

Таблица 4 - Расшифровка структуры условного обозначения ПТ серии PSI-601

Позиция

Описание позиции

Код

Описание кода

1

Обозначение типа

PSI

Преобразователь температуры с ЖК-дисплеем

2

Серия

601

С ЖК-дисплеем

3

Вид сертификации

00

Отсутствует

06

Сертификат ТР ТС 012

07

Сертификат IP67

Примечание: возможно выбрать сразу несколько опций.

4

Принадлежности

00

Не требуются

01

Монтажный комплект для установки на 2” трубе

Фотографии общего вида ПТ с указанием мест нанесения заводского номера приведены на рисунках 5 и 6. Заводской номер ПТ в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ (для серий РТТ-301 и PSI-601) или в виде наклейки, приклеенной на корпус (для серий PTT-401 и PTT-402). Цветовая гамма корпуса преобразователей может отличаться от приведенной на рисунке. Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений. Пломбирование ПТ не предусмотрено.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а) ПТ серии PTT-301

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место

нанесения

заводского

номера

б) ПТ серии PSI-601

Рисунок 5 - Общий вид ПТ серий: PTT-301 и PSI-601 с указанием мест нанесения заводского номера

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

заводского

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

д) модель PPT-401-03

г) модели PPT-402-04 и PPT-402-05

Рисунок 6 - Общий вид ПТ серий РРТ-401 и РРТ-402 с указанием мест нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) преобразователей состоит из встроенного ПО (только для ПТ с интерфейсом HART) обеспечивающего метрологические характеристики преобразователей, и внешнего ПО.

Встроенное ПО устанавливается в энергонезависимую память преобразователей на предприятии-изготовителе во время производственного цикла. Встроенное ПО недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.

Внешнее ПО «RAPORT-2» не является метрологически значимым и представляет собой технологическую программу, используемую для программирования преобразователей через ПК или с помощью HART коммуникатора.

Метрологические и технические характеристики

Метрологические и технические характеристики ПТ приведены в таблицах 5 - 12.

Таблица 5 - Метрологические характеристики преобразователей серии PTT . 301

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала(1)

Диапазон измерений®

Минимальный интервал измерений (3)

Пределы допускаемой основной погрешности (4), (5)> (6) (7)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C

АЦП

(абсолютная)

ЦАП

(приведенная (к интервалу измерений))

B

от +500 °С до +1820 °С

50 °C

±0,55 °C

± 0,05 %

±0,001 °C

T

от -150 °С до +400 °С

±0,15 °C

J

от -210 °С до +1200 °С

±0,20 °C

E

от -150 °С до +1000 °С

±0,15 °C

K

от -150 °С до +1372 °С

±0,30 °C

N

от -150 °С до +1300 °С

±0,25 °C

R

от +50 °С до +1768 °С

±0,35 °C

S

от +50 °С до +1768 °С

±0,40 °C

L

от -200 °С до +800 °С

±0,20 °C

Pt50

(2-х, 3-х, 4-х пр. схема

соед.)

от -200 °С до +850 °С

10°C

±0,2 °C

±0,007 °C

Pt100

(2-х, 3-х, 4-х пр. схема соед.)

от -200 °С до +850 °С

±0,07 °C

±0,0035 °C

Pt200

(2-х, 3-х, 4-х пр. схема соед.)

от -200 °С до +850 °С

±0,2 °C

±0,002 °C

Pt500

(2-х, 3-х, 4-х пр. схема соед.)

от -200 °С до +850 °С

±0,05 °C

±0,0007 °C

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала(1)

Диапазон измерений'2

Минимальный интервал измерений (3)

Пределы допускаемой основной погрешности (4)(5)> (6) , (7)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C

АЦП

(абсолютная)

ЦАП

(приведенная (к интервалу измерений))

Pt1000

(2-х, 3-х, 4-х пр. схема

соед.)

от -200 °С до +266 °С

±0,03 °C

±0,0003 °C

50П

(2-х, 3-х, 4-х пр. схема

соед.)

от -200 °С до +850 °С

±0,2 °C

±0,007 °C

100П

(2-х, 3-х, 4-х пр. схема

соед.)

от -200 °С до +850 °С

±0,07 °C

±0,035 °C

500П

(2-х, 3-х, 4-х пр. схема

соед.)

от -200 °С до +850 °С

±0,05 °C

±0,0007 °C

1000П

(2-х, 3-х, 4-х пр. схема

соед.)

от -200°С до +266 °С

10°C

±0,05 °C

±0,0003 °C

Си50 (а =0,00426°С-1)

(2-х, 3-х, 4-х пр. схема соед.)

от -50 °С до +180 °С

±0,2 °C

±0,007 °C

50М (а =0,00428°С-1)

(2-х, 3-х, 4-х пр. схема

соед.)

от -180°С до +200 °С

±0,2 °C

±0,007 °C

100Н

(2-х, 3-х, 4-х пр. схема

соед.)

от -60 °С до +180 °С

±0,07 °C

±0,003 °C

Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала(1)

Диапазон измерений(2)

Минимальный интервал измерений (3)

Пределы допускаемой основной погрешности (4), (5)> (6) (7)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C

АЦП

(абсолютная)

ЦАП (приведенная (к интервалу измерений))

Си100 (а =0,00426°С-1)

(2-х, 3-х, 4-х пр. схема соед.)

от -50 °С до +180 °С

±0,07 °C

±0,003 °C

100М (а =0,00428°С-1) (2-х, 3-х, 4-х пр. схема соед.)

от -180 °С до +200 °С

±0,07 °C

±0,003 °C

мВ

от -10 до +100 мВ

10 мВ

±0,006 мВ

±0,00006 мВ

от -100 до +1000 мВ

±0,05 мВ

±0,0005 мВ

Ом

от 0 до 400 Ом

10 Ом

±0,03 Ом

±0,002 Ом

от 0 до 2000 Ом

±0,12 Ом

  • (1) Типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно;

  • (2) Указаны предельные значения. Конкретный диапазон измерений в зависимости от конструктивной модификации указан в паспорте и в маркировке преобразователя.

  • (3) Интервал измерений равен алгебраической разности верхнего и нижнего пределов настроенного диапазона измерений температуры, °С.

  • (4) Пределы допускаемой погрешности компенсации холодного спая для типов НСХ «К», «N», «Е», «J», «T», «R», «S» равны ±0,5 °С и не входят в указанные значения погрешности.

  • (5) Погрешность ПТ с цифровым выходом равна погрешности АЦП;

  • (6) Погрешность ПТ с выходом 4-20 мА/HART равна сумме погрешности АЦП и ЦАП.

  • (7) - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности приведены в паспорте на конкретный ПТ.

Типы НСХ(1), входные сигналы

Диапазон измерений, °С

Минимальный интервал измерений, °С

Пределы допускаемой основной приведенной погрешности, % (к интервалу измерений) (2) (3) (4)

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.), % (к интервалу измерений) /10 °C

Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В

Pt100

(а=0,00385 °С-1)

от -200 до

+850

10

±0,2

(или ±0,25 °С, берут большее значение)

±0,1

(или ± 0,25 °С, берут большее значение)

±0,01

100П

(а =0,00391 °С-1)

от -200 до

+850

100Н

(а =0,00617 °С-1)

от -60 до +180

  • (1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно.

  • (2) - за основную и дополнительную погрешность берется большее из этих значений;

  • (3) - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ.

  • (4) - рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

Типы НСХ(1), входные сигналы

Диапазон измерений, °С

Минимальный интервал измерений, °С

Пределы допускаемой основной погрешности,°С

(2) (3) (4) (5)

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.), % (к интервалу измерений) /10 °C

Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1

В, %/1 В

Pt100 (а=0,00385 °С-1)

от -200 до +850

10

±0,2

±0,05

±0,01

100П (а =0,00391°С-)

от -200 до +850

±0,4

Pt500 (а=0,00385 °С-1)

от -100 до +200

±0,2

Pt1000 (а=0,00385 °С-1)

от -100 до +200

±0,2

1000П (а =0,00391) °С-1)

от -100 до +250

±0,4

100Н (а =0,00617 °С-1)

от -60 до +180

±0,2

Е

от -150 до

+1000

50

±0,5

±0,05

±0,01

J

от -150 до

+1200

±0,5

К

от -140 до

+1372

±0,5

N

от -100 до

+1300

±1

T

от -200 до +400

±0,5

L

от -200 до +900

±0,5

S

от +20 до +1768

500

±2

R

от +50 до +1768

±2

B

от +400 до +1820

±2

Типы НСХ(1),

Диапазон

Минимальный

Пределы допускаемой

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры

Пределы допускаемой дополнительной приведенной погрешности (к настроенному

о

интервал

основной

окружающего воздуха в

диапазону

входные сигналы

измерений, °С

измерений, °С

погрешности,°С

рабочем диапазоне

измерений),

(2) (3) (4) (5)

температур от

вызванной влиянием

нормальных условий (от

изменения

+20 °С до + 30 °С

напряжения питания

включ.), % (к интервалу

(от 24 В) на каждый 1

измерений) /10 °C

В, %/1 В

(1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751 (2008, 07)) и ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013)) соответственно.

Типы НСХ(1), входные сигналы

Диапазон измерений

Минимальный интервал измерени й

Пределы допускаемой основной абсолютной погрешности (АЦП)(2) (3) (4) (5)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.) /10 °C

Пределы допускаемой основной приведенной погрешности аналогового сигнала (ЦАП), % (к интервалу измерений)

Pt10 (а=0,00385 °С-1)

от -200 °С до +850 °С

10°С

±0,8 °С

±0,035 °С

±0,05

Pt50 (а=0,00385 °С-1)

от -200 °С до +850 °С

±0,2 °С

±0,0070 °С

Pt100 (а=0,00385 °С-1)

от -200 °С до +850 °С

±0,07 °С

±0,0035 °С

Pt200 (а = 0,00385 °С-1)

от -200 °С до +850 °С

±0,2 °С

±0,0020 °С

Pt500 (а = 0,00385 °С-1)

от -200 °С до +850 °С

±0,05 °С

±0,0007 °С

Pt1000 (а=0,00385 °С-1)

от -200 °С до +266 °С

±0,03 °С

±0,0003 °С

10П (а=0,00391 °С-1)

от -200 °С до +850 °С

±0,8 °С

±0,035 °С

50П (а=0,00391 °С-1)

от -200 °С до +850 °С

±0,2 °С

±0,0070 °С

100П (а=0,00391 °С-1)

от -200 °С до +850 °С

±0,07 °С

±0,0035 °С

500П (а=0,00391 °С-1)

от -200 °С до +850 °С

±0,05 °С

±0,00070 °С

50М (а=0,00426 °С-1)

от -50 °С до +180 °С

±0,2 °С

±0,0070 °С

100М (а=0,00426 °С-1)

от -50 °С до +180 °С

±0,07 °С

±0,0030 °С

50М (а =0,00428 °С-1)

от -180 °С до +200 °С

±0,2 °С

±0,0070 °С

100М (а =0,00428°С-1 )

от -180 °С до +200 °С

±0,07 °С

±0,0030 °С

100Н (а =0,00617°С-1 )

от -60 °С до +180 °С

±0,07 °С

±0,0030 °С

Ом-вход

от 0 до 400 Ом

10 Ом

±0,03 Ом

±0,002 Ом

±0,05

от 0 до 2000 Ом

±0,12 Ом

±0,002 Ом

B

от +500 °С до +1820 °С

50 °С

±0,55 °С

±0,001 °C

±0,05

Е

от -150 °С до +1000 °С

±0,15 °С

J

от -210 °С до +1200 °С

±0,20 °С

К

от -150 °С до +1372 °С

±0,30 °С

N

от -150 °С до +1300 °С

±0,25 °С

R

от +50 °С до +1768 °С

±0,35 °С

S

от +50 °С до +1768 °С

±0,40 °С

Типы НСХ(1),

входные сигналы

Диапазон измерений

Минимальный интервал измерени й

Пределы допускаемой основной абсолютной погрешности (АЦП)(2) (3) (4) (5)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.) /10 °C

Пределы допускаемой основной приведенной погрешности аналогового сигнала (ЦАП), % (к интервалу измерений)

T

от -150 °С до +400 °С

±0,15 °С

L

от -200 °С до +800 °С

±0,20 °С

мВ-вход

от -10 до -100 мВ

10 мВ

+0,006 мВ

±0,00006 мВ

±0,05

от -100 до +1000 мВ

±0,05 мВ

±0,0005 мВ

(1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно;

Наименование параметра

Модель ПТ

PTT-402-06,

PTT-402-07

PTT-402-09

PTT-401-01,

PTT-401-02

PTT-402-04,

PTT-402-05

PTT-401-03

PTT-402-08

Тип и диапазон выходного сигнала

от 4 до 20 мА

от 4 до 20 мА

от 4 до 20 мА +

HART

от 4 до 20 мА +

HART

от 4 до 20 мА

от 4 до 20 мА

Напряжение питания, В

от 10 до 36 (от 10 до 30 для спец. исполнений)

от 8 до 35 (от 8 до 30 для спец. исполнений)

от 10 до 36 (от 10 до 30 для спец. исполнений)

от 10 до 36 (от 10 до 30 для спец. исполнений)

от 6 до 29

от 7,5 до 30

Габаритные размеры преобразователя, мм, не более

044x23

(диаметрхвысота)

043x23

(диаметрхвысота)

114,5x99x12,5 (длинахвысотах ширина)

045x25,4

(диаметрхвысота)

62x91x8 (длинаxвысотаx

ширина)

043x21

диаметрxвысота)

Масса, г

0,15

0,15

0,15

0,15

0,15

0,15

Рабочие условия эксплуатации (температура окружающей среды), °С

от -40 до +85 от -40 до +70 (для спец.

исполнений)

от -40 до +85

от -20 до +75 от -40 до +75 (для спец.

исполнений)

от -40 до +85 от -40 до +70 (для спец.

исполнений)

от -20 до +80

от -20 до +80

Нормальные условия измерений:

- температура окружающей среды, °С

от +20 до +30 включ.

(2) - за основную и дополнительную погрешность берется большее из этих значений;

(3) - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ.

(4) - рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

(5) - пределы допускаемой основной абсолютной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком «+») необходимо прибавить к расчетному абсолютному значению основной абсолютной погрешности измерения сигналов ТП.

(2) - диапазон измерений температуры и пределы допускаемой абсолютной погрешности приведены в паспорте на конкретный ПТ;

(3) - рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.

(4) - пределы допускаемой основной абсолютной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком «+») необходимо прибавить к расчетному абсолютному значению основной абсолютной погрешности измерения сигналов ТП.

(5) - погрешность преобразователей с цифровым выходом равна погрешности АЦП, погрешность преобразователя с аналоговым выходом 4-20 мА равна сумме погрешностей АЦП и ЦАП.

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, %

±0,2

Диапазон индикации выходного цифрового сигнала

от -9999 до 99999

Габаритные размеры преобразователя (длинахвысотахширина), мм, не более

95х130х81

Масса, г, не более

0,5

Степень защиты оболочки по ГОСТ 14254-2015

IP66

(по спец. заказу IP67)

Маркировка взрывозащиты

1Ex ia IIC T4 Gb Ex ia III C T110°C Da

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - общепромышленное исполнение

  • - исполнение Ex

  • - относительная влажность воздуха, %, не более

от -40 до +80

от -50 до +75

90

Таблица 11 - Технические характеристики преобразователей серии РТТ-301

Наименование характеристики

Значение

Диапазон выходного сигнала

от 4 до 20 мА + HART

Напряжение питания постоянного тока, В

  • - общепромышленное исполнение

  • - исполнение Ex

от 13,5(1) до 55 от 13,5(1) до 30

Габаритные размеры преобразователя (длинахвысотахширина), мм, не более

132x101,5x133

Масса, г, не более

1,5

Степень защиты оболочки по ГОСТ 142542015

IP66

(по спец. заказу IP67)

Маркировка взрывозащиты

1Ex ia [ia Ga] IIC T6.. ,T4 Gb X

Ex ia IIIC T115°C Da X

PO Ex ia I Ma X (в корпусе из нерж. стали)

1Ex ia [ia Ga] IIC T4 Gb X

Ex ia IIIC T105°C Da X

PO Ex ia I Ma X (в корпусе из нерж. стали)

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %, не более

от -40 до +80; от -50 до +80

98

(1) - с включенной подсветкой дисплея 16,5 В

Таблица 12 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее - для серии PSI-601

15

- для остальных серий

20

Средняя наработка до отказа, ч, не менее - для серии PSI-601

150000

- для остальных серий

170000

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и/или паспорта типографским способом.

Комплектность средства измерений

Таблица 13 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь температуры

PANAM

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

HART коммуникатор

-

1 шт. (1)

Программное обеспечение

-

1 шт. (1)

(1) По дополнительному заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Стандарт предприятия изготовителя «PANAM ENGINEERS LTD.», Индия.

Правообладатель

«PANAM ENGINEERS LTD.», Индия

Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai-400099, India

Телефон/факс: +91 (22) 2831 5555/ 2831 5574

E-mail: sales@panam.in

Web-сайт: www.panam.in

Изготовитель

«PANAM ENGINEERS LTD.», Индия

Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai-400099, India

Адрес места осуществления деятельности: Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120, India.

Телефон/факс: +91 (22) 2831 5555/ 2831 5574

E-mail: sales@panam.in

Web-сайт: www.panam.in

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. №   9_8

Лист № 1

Всего листов 4

Регистрационный № 98563-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие Y

Назначение средства измерений

Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.

Описание средства измерений

Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.

Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства. Для повышения износоустойчивости и снижения воздействия вибрации манометры заполняются демпфирующей жидкостью (глицерином или силиконовым маслом).

Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона. Корпус манометров выполнен из нержавеющей стали. Защитное стекло манометров изготавливаются из безопасного ламинированного стекла, поликарбоната или приборного стекла.

К настоящему типу манометров относится одна модификация: YN60II.

Общий вид манометров с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки приведены на рисунках 1 и 2.

Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр манометра, наносится лазерной гравировкой на циферблат и табличку, прикрепленную к корпусу манометра.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

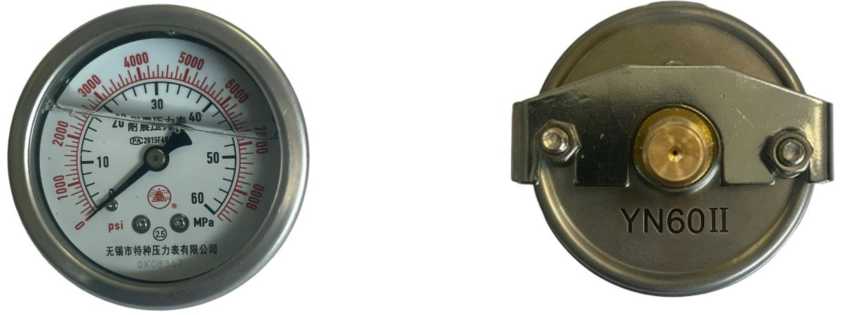

Рисунок 1 - Общий вид манометров YN60II

Место нанесения

знака поверки

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

s°r

- - 60

psi            МРа J

£ам»5Л»«в.ач

Место нанесения знака утверждения типа

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место нанесения заводского номера

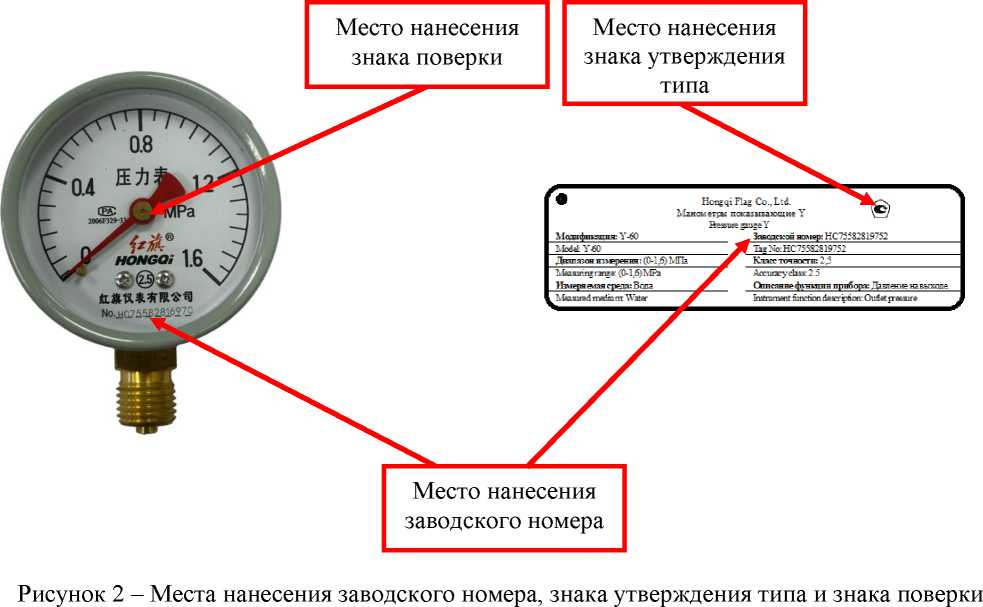

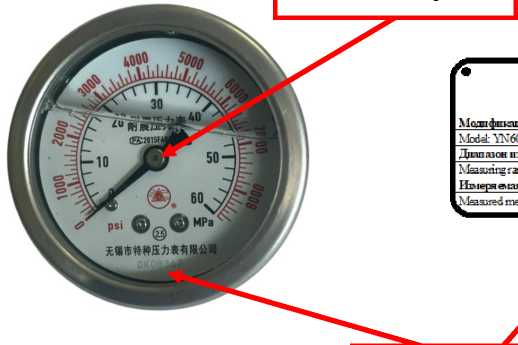

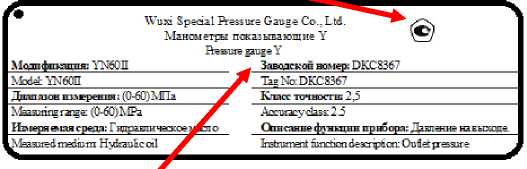

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и знака поверки

Пломбировка манометров не предусмотрена.

Знак поверки в виде оттиска клейма с изображением знака поверки наносится на свободном от надписей пространстве на защитное стекло манометра и (или) в паспорт манометра.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа 1)

от 0 до 60

Пределы основной допускаемой приведенной погрешности измерений давления, у, % от диапазона измерений 2)

± 2,5

Пределы дополнительной допускаемой приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 °C до +25 °C), на каждые 10^С, % от диапазона измерений

±0,4

Нормальные условия измерений: -температура окружающего воздуха, C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Вариация показаний, уг, %

1у1

  • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации.

  • 2) Пределы основной допускаемой приведенной погрешности измерений соответствуют классу точности, указанному на манометре.

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм (диаметр х глубина), не более 1)

65*35

Масса, кг, не более 1)

0,8

Условия эксплуатации: -температура окружающего воздуха, °C 2)

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от -40 до +70

от 30 до 80 от 84 до 106,7

  • 1) Конкретное значение указано паспорте.

  • 2) В зависимости от свойств демпфирующей жидкости.

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

3

Средняя наработка на отказ, ч, не менее

10 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и табличку, прикрепленную к корпусу манометра типографическим способом или лазерной гравировкой.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр показывающий

Y

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

-

1 экз. 1)

1) по отдельному заказу поставляется не менее одного экземпляра на партию

Сведения о методиках (методах) измерений

приведены в разделе 2 «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия Wuxi Special Pressure Gauge Co., Ltd.

Правообладатель

Wuxi Special Pressure Gauge Co., Ltd., Китай

Адрес: No.28-50, South Lake Middle Road, Xuelang Subdistrict, Binhu District, Wuxi City, China

Телефон: 0510-85180045

E-mail: sales01@chinaxuelang.com

Web-сайт: tezhong@chinaxuelang.com

Изготовитель

Wuxi Special Pressure Gauge Co., Ltd., Китай

Адрес: No.28-50, South Lake Middle Road, Xuelang Subdistrict, Binhu District, Wuxi City, China

Телефон: 0510-85180045

E-mail: sales01@chinaxuelang.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии от « __  »   ___      2026 г. №  9_8

Лист № 1

Всего листов 4

Регистрационный № 98564-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие Y

Назначение средства измерений

Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.

Описание средства измерений

Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.

Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства.

Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона. Корпус манометров может быть выполнен из углеродистой или нержавеющей стали. Защитное стекло манометров изготавливаются из безопасного ламинированного стекла, поликарбоната или приборного стекла.

К настоящему типу манометров относится одна модификация: Y-60.

Общий вид манометров с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки приведены на рисунках 1 и 2.

Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр манометра, наносится лазерной гравировкой на циферблат и табличку,

прикрепленную к корпусу манометра.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 1 - Общий вид манометров Y-60

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Пломбировка манометров не предусмотрена.

Знак поверки в виде оттиска клейма с изображением знака поверки наносится на свободном от надписей пространстве на защитное стекло, корпус манометра и (или) в паспорт манометра.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа 1)

от 0 до 1,6

Пределы основной допускаемой приведенной погрешности измерений давления, у, % от диапазона измерений 2)

± 2,5

Пределы дополнительной допускаемой приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 °C до +25 °C), на каждые 10^С, % от диапазона измерений

±0,4

Нормальные условия измерений: -температура окружающего воздуха, C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Вариация показаний, Yr, %

1у1

  • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации.

  • 2) Пределы основной допускаемой приведенной погрешности измерений соответствуют классу точности, указанному на манометре.

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм (диаметр х глубина), не более 1)

60х35

Масса, кг, не более 1)

0,5

Условия эксплуатации:

-температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от -40 до +70

от 30 до 80 от 84 до 106,7

1) Конкретное значение указано паспорте.

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и табличку, прикрепленную к корпусу манометра типографическим способом или лазерной гравировкой.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Манометр показывающий

Y

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

-

1 экз. 1)

1) по отдельному заказу поставляется не менее одного экземпляра на партию

Сведения о методиках (методах) измерений

приведены в разделе 2 «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия Hongqi Flag Co., Ltd.

Правообладатель

Hongqi Flag Co., Ltd., Китай

Адрес: Qiligang Second Industrial Zone, Yueqing City, Zhejiang Province, China

Телефон: 0577-62657777

E-mail: 18760036983@163.сот

Web-сайт: www.cnhongqi.com

Изготовитель

Hongqi Flag Co., Ltd., Китай

Адрес: Qiligang Second Industrial Zone, Yueqing City, Zhejiang Province, China

Телефон: 0577-62657777

E-mail: 18760036983@163.com

Web-сайт: www.cnhongqi.com

Испытательный центр Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 2_ »    мая    2026 г. №    978

Лист № 1 Регистрационный № 98565-26                                        Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые автоматические дискретного действия СКАУТ-М

Назначение средства измерений

Дозаторы весовые автоматические дискретного действия СКАУТ-М (далее - дозаторы) предназначены для автоматического дозирования материалов.

Описание средства измерений

Принцип действия основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе прибора весоизмерительного и отображением значения дозируемого вещества в единицах массы в системе управления. На основе информации об измеренных значениях массы в соответствии с предварительно заданной в программируемом логическом контроллере (далее - ПЛК) программой осуществляется автоматическая подача материала и формирование дозы. Результаты измерений отображаются на дисплее дозатора.

Дозатор конструктивно состоит из стальной рамы, на которой закреплен питатель с устройством прерывания подачи материала, представляющий собой дозирующий клапан, грузоприёмного устройства, опирающегося на 1 или 4 датчика, и системы управления. Грузоприёмное устройство может быть оснащено системой транспортировки тары, механизмом подъема тары.

Система управления дозатором включает в себя прибор весоизмерительный, а также ПЛК и дисплей (может быть сенсорным), изготовленные в едином корпусе либо как отдельные электронные устройства.

В дозаторах могут использоваться датчики следующих типов:

  • -     датчики весоизмерительные тензорезисторные «Уралвес К-Б» (регистрационный № 75852-19);

  • -     датчики весоизмерительные тензорезисторные H (регистрационный № 53636-13);

  • -     датчики весоизмерительные тензорезисторные Т (регистрационный № 53838-13);

  • -     датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA, BCM (регистрационный № 51261-12);

  • -     датчики весоизмерительные тензорезисторные BCL (регистрационный № 56675-14);

  • -     датчики весоизмерительные тензорезисторные Z6 (регистрационный № 15400-13);

  • -     датчики весоизмерительные PC22, PC42, PC46, PC60 (регистрационный № 63475-16);

  • -     датчики весоизмерительные SB4, SB5, SB8, SLB, SB14, BK2, PC1, PC6, PCB (регистрационный № 63476-16);

  • -     датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный № 77382-20);

- датчики весоизмерительные тензорезисторные BM11, HM11, BM6A, BM6G, L6B, L6C, L6D, L6E, L6E3, L6F, L6G, L6H5, L6J, L6J1, L6L, L6N, L6T, L6W, BM6E (регистрационный № 55198-19);

- датчики весоизмерительные тензорезисторные B8D, BM8D, BM8H, HM8C, HM8, H8C, B8Q, H8Q, H8H (регистрационный № 55371-19);

В качестве приборов весоизмерительных могут применяться:

  • -     модули аналогового ввода МВ110-Х.1ТД (регистрационный № 51291-12);

  • -     весоизмерительные преобразователи-контроллеры ТВ-006С;

  • -     весоизмерительные преобразователи ТВИ-025;

  • -     модули аналогового ввода GT-3002, GT-3102 (регистрационный № 80690-20);

  • -     модули ввода сигналов тензодатчиков EMF-TZ-1;

  • -     преобразователи сигналов тензодатчиков EWM-D2-RS;

  • -     модули ввода сигналов тензодатчиков, модели Z-SG, Z-SG-L (регистрационный № 63933-16);

  • -    модули многофункциональные SIWAREX WP231, SIWAREX WP241, SIWAREX WP251 (регистрационный № 72345-18);

  • -    модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST (регистрационный № 76083-19);

  • -     модули аналогового ввода SIMATIC ET 200SP AI 2xSG 4-/6-wire HS.

  • -     преобразователи измерительные D5264S, D6264S (регистрационный № 78820-20).

Модификации средства измерений различаются типом наполняемой тары и имеют структуру условного обозначения:

СКАУТ-М [1][2]

  • [1] - модификация дозатора:

  • -     01, 01А - для наполнения одиночно установленной тары, максимальная нагрузка до 1,6 кг;

  • -     11, 11А - для наполнения одиночно установленной тары, максимальная нагрузка до 11 кг;

  • -     21, 21А - для наполнения одиночно установленной тары, максимальная нагрузка до 85 кг;

  • -     22, 22А - для наполнения одиночно установленной или сгруппированной тары,

максимальная нагрузка до 450 кг;

  • -     23, 23А - для наполнения одиночно установленной или сгруппированной на паллете тары, а также IBC контейнеров, максимальная нагрузка до 1900 кг.

Дозаторы могут оснащаться следующими дополнительными устройствами и функциями: каплесборники с управлением, сигналы переполнения, устройства вытяжки газов, грубое и точное дозирование, узлы откупорки, укупорки, пломбировки.

  • [2] - климатическое исполнение и категория размещения:

  • -     УХЛ 2 - уличное исполнение дозатора, предусматривает применение электронных устройств с расширенным температурным диапазоном либо их обогрев;

  • -     не указано - исполнение для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями (УХЛ 4).

Дозаторы оснащены следующими устройствами и функциями, приведенными в таблице 1.

аблица 1 - Устройства и функции дозатора

Устройства и функции

Ссылка на пункт ГОСТ 8.610-2012

Грузоприемное устройство

2.2.1.2

Питатель

2.2.1.3

Устройство установки нуля

2.2.4

Полуавтоматическое устройство установки нуля

2.2.4.2

Устройство начального установления на нуль

2.2.4.4

Устройство слежки за нулем

2.2.4.5

Устройство автоматического тарирования с компенсированием массы тары

2.2.5

Алюминиевая маркировочная табличка наносится на систему управления и содержит следующие данные:

  • - наименование производителя;

  • - контактные данные производителя;

  • - знак утверждения типа;

  • - обозначение типа;

  • - заводской номер;

  • - год изготовления;

  • - параметры электрического питания;

  • - параметры пневматического питания;

  • - обозначение материала для дозирования;

  • - номинальное значение класса точности Ref(x);

  • - класс точности Х(х);

  • - минимальная доза Minfill;

  • - максимальная нагрузка Max;

  • - цена деления шкалы d;

  • - единый знак обращения продукции на рынке государств-членов Таможенного союза.

Нанесение знака поверки на дозаторы не предусмотрено.

Общий вид дозаторов и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером представлены на рисунках 1 и 2. Общий вид маркировочной таблички представлен на рисунке 3. Общий вид приборов весоизмерительных в составе системы управления представлен на рисунках 4, 5, 6.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 1 - Общий вид дозатора и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером (показано стрелкой)

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 2 - Общий вид дозатора и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером (показано стрелкой)

Место нанесения заводского номера

Место нанесения знака утверждения типа

ООО «МН(' Мехятраннкдо 450028, Ригеля, I. Уф;к j л. 1 'мрлейекз я, д, 55 Б ш. -7 (347) 204-99-22 шучжГи ,riL, c-iuhU; шТиГиЗвУмИмп

ДОЗАТОР весовой автоматический ДИС КРЕТНОГО ДЕЙСТВИЯ СКАУТ-М21

ЗАВОДСКОЙ ПОМЕР 175/25

ГОД И31 С'1 ОВ.'Н-НИЯ 2D25

ЭЛЕКТРОПИТАНИЕ Uu ЭВО В. 50 Гц, Йпах - 12 sBr

11НКНМО11И1АНВН Р = Н,5-1,(1 МПа

МАТЕРИАЛ ДЛЯ ДОЗИРОВАНИЯ НЕФТЕПРОДУКТЫ ГОСТ 26098-84

НОМИНАЛЬНОЕ ЗНАЧЕНИЕ КЛАССА ТОЧНОСТИ Rrtf0,2)

КЛАСС ТОЧНОСТИ Х(0Д}

МИТ ТИМ АЛЫ ТАЯ ДОЗА 2 кг, МАКСИМАЛ Ь1ТАЯ ТТАГРУЖА 25 с ЦЕПА ДЕЛЕНИЯ ШКАЛЫ. 5 г

ER[

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 3 - Общий вид маркировочной таблички

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

МВ110-Х.1ТД

EMF-TZ-1

EWM-D2-RS   GT-3002, GT-3102

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

WP231, WP241, WP251

WP321, AI 2xSG 4-/6-wire HS

WP521 ST, WP522 ST

Рисунок 4 - Общий вид приборов весоизмерительных и место нанесения разрушающейся наклейки (где необходимо; показано стрелкой)

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

ТВ-006С

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

генз0|'м

тви-<жг5

gg0D

«SSSS

БРУТТО КГ’в.Мв КОЛ*€СТвО     •

тензо/м

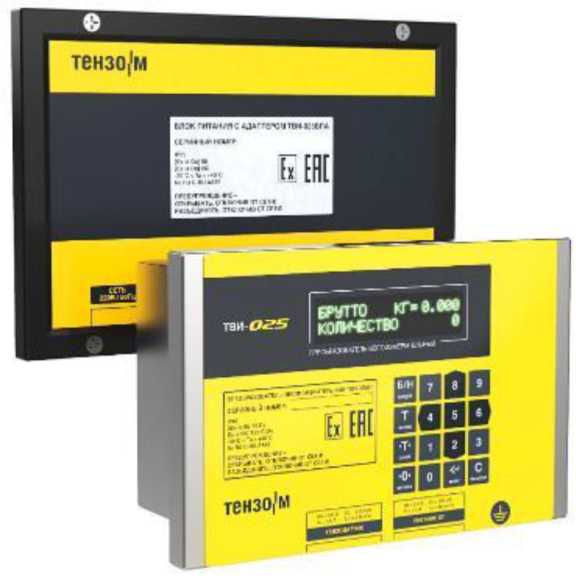

ТВИ-025

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

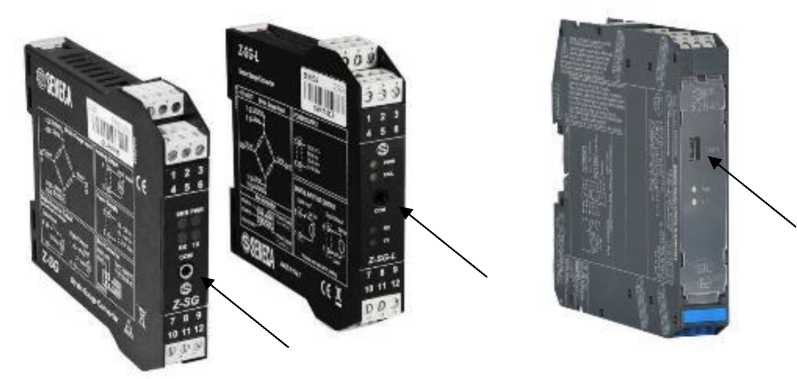

Z-SG, Z-SG-L

D5264S, D6264S

Рисунок 5 - Общий вид приборов весоизмерительных и место нанесения разрушающейся наклейки (показано стрелкой)

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

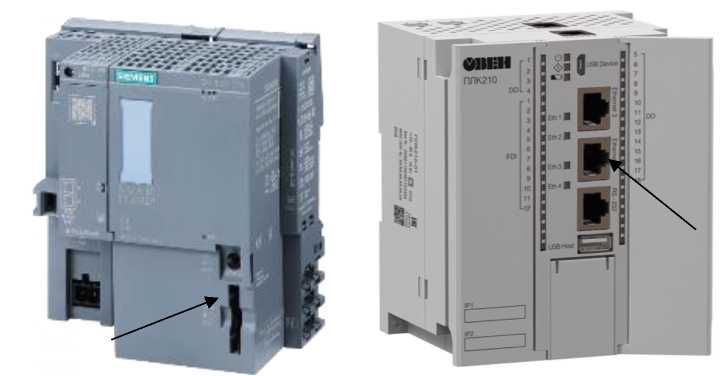

Рисунок 6 - Общий вид ПЛК и место нанесения разрушающейся наклейки (показано стрелкой)

Программное обеспечение

Программное обеспечение средства измерений (далее — ПО) включает в себя метрологически значимую и функциональную части. Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве прибора весоизмерительного. Функциональная часть ПО представляет собой специализированное программное обеспечение, хранящееся в энергонезависимом запоминающем устройстве ПЛК, не включает в себя компоненты аналого-цифрового преобразования и осуществляет:

  • -      задание и хранение значений параметров дозирования;

  • -      задание и хранение значений параметров работы узлов средства измерений;

  • -      управление процессом автоматического дозирования;

  • -       представление результатов дозирования на дисплее;

  • -      проведение самотестирования (диагностики) узлов дозатора и ведение архива результатов самотестирования;

  • -      отображение текущего состояния узлов дозатора;

  • -      автоматическое прекращение работы в случае возникновения аварийных ситуаций;

  • -      контроль порядка проведения юстировки (калибровки) грузоприемного устройства.

Опционально могут быть реализованы следующие функции:

  • -      ведение производственной статистики (ведение архивов, подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и т.д.);

  • -      передача результатов измерений и/или данных производственной статистики на внешние электронные устройства с помощью цифровых интерфейсов связи.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам дозирования и работы средства измерений, а также измерительной информации используются:

  • -     невозможность изменения метрологически значимой части ПО без применения специализированного оборудования изготовителя;

  • -     пломбировка прибора весоизмерительного разрушающейся наклейкой;

  • -     пломбировка ПЛК разрушающейся наклейкой;

  • -     разграничение прав доступа к средству измерений с помощью пароля.

Обновления ПО в процессе эксплуатации не предусмотрено.

Идентификационные данные функционального ПО отображаются на экране настроек дисплея средства измерений.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 - 5.

Таблица 2 - Идентификационные данные ПО приборов весоизмерительных

Идентификационные данные (признаки)

Значение для прибора

МВ110-Х.1ТД

ТВ-

006С

ТВИ-

025

GT-3002,

GT-3102

EMF-TZ-1

Идентификационное наименование ПО

MB 110_1TD_007_factory.hex

-

-

codesyscontrol

PRO-

Logic_EMF-

TZ-1

Номер версии (идентификационный номер) ПО

V0.07

C504

10

1.0.0.0

V2.2

Цифровой идентификатор ПО

3D5748D277667DC27004465

A0C7615D4

_*

_*

_*

_*

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 3 - Идентификационные данные ПО приборов весоизмерительных

Идентификационные данные (признаки)

Значение для прибора

EWM-D2-RS

Z-SG, Z-SG-L

SIWAREX

WP231

SIWAREX

WP241

SIWAREX

WP251

Идентификационное наименование ПО

-

Seneca

Z-NET3

FW 7MH4961-2AA01

FW 7MH4961-4AA01

FW 7MH4961-6AA01

Номер версии (идентификационный номер) ПО

1.00

2.0.0

V1.0.1

V1.0.1

V1.0.1

Цифровой идентификатор ПО

_*

V2.00

_*

_*

_*

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 4 - Идентификационные данные ПО приборов весоизмерительных

Идентификационные данные (признаки)

Значение для прибора

SIWAREX

WP321

SIWAREX

WP521 ST

SIWAREX

WP522 ST

AI 2xSG 4-/6-wire HS

D5264S,

D6264S

Идентификационное

FW 7MH4138-

FW

7MH4980-

FW 7MH4134-

Firmware

наименование ПО

7MH4980-

6AA00-0BA0

1AA01

2AA01

6LB00

Номер версии (идентификационный номер) ПО

V01.03.00

V01.01.00.

V1.0.1

1.0.0

A

Цифровой

_*

_*

_*

_*

_*

идентификатор ПО

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 5 - Идентификационные данные функционального ПО

Идентификационные данные (признаки)

Значение для ПЛК

Идентификационное наименование ПО

СУД

Номер   версии   (идентификационный

номер) ПО, не ниже

1.00

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 6 - Метрологические . характеристики

Наименование характеристики

Значение

01, 01A

11, 11A

21, 21А

22, 22А

23, 23А

Цена деления шкалы (d), г

0,2/0,5

1/2

5/10

20/50

50/100/200

Номинальная минимальная доза (Minfill), кг

0,02/0,05

0,2/0,5

2/5

10/25

25/50/100

Максимальная нагрузка (Мах), кг

0,6/1,6

6/11

25; 35/75; 85

150/450

250; 400/750; 900/

1750;1900

Номинальное значение класса точности по ГОСТ 8.610-2012

Ref (0,2)

Класс точности по ГОСТ

8.610-2012*

Х(0,2)

Максимально допустимое отклонение каждой дозы от среднего значения (MPD) при первичной поверке (при эксплуатации), для массы дозы (F), кг

F < 0,05 0,05 < F < 0,1

0,1 < F < 0,2

0,2 < F < 0,3

0,3 < F < 0,5

0,5 < F < 1

1 < F < 10

10 < F < 15

15 < F < Max

±1,44 % (±1,8 %)

±0,72 г (±0,9 г)

±0,72 % (±0,9 %) ±1,44 г (±1,8 г) ±0,48 % (±0,6 %)

±2,4 г (±3 г)

±0,24 % (±0,3 %) ±24 г (±30 г)

±0,16 % (±0,2 %)

Продолжение таблицы 6

Максимально допускаемая

погрешность заданного значения (погрешность установки) (MPSE), для массы дозы (F), кг

F < 0,05

±0,45 %

0,05 < F < 0,1

±0,225 г

0,1 < F < 0,2

±0,225 %

0,2 < F < 0,3

±0,45 г

0,3 < F < 0,5

±0,15 %

0,5 < F < 1

±0,75 г

1 < F < 10

±0,075 %

10 < F < 15

±7,5 г

15 < F < Max

±0,05 %

Диапазон компенсирования

от 0 до (Мах-fill)

массы тары

* Примечание - класс точности Х(х) определяется при первичной поверке при испытании

на материале, для дозирования которого предназначено средство измерений (материал

указывается на маркировочной табличке)

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220±22/380±38

50±1

Потребляемая мощность, В^А, не более

22000

Параметры пневматического питания: - давление сжатого воздуха, МПа

от 0,5 до 1,0

Габаритные размеры (ширинахдлинахвысота), мм, не более

6000х6000х4500

Масса, кг, не более

4000

Условия эксплуатации:

- температура окружающей среды, °С:

  • - для ГПУ

  • - для системы управления

  • - относительная влажность, %, не более

от -35 до +40 от +5 до +40

85

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Вероятность безотказной работы за 2000 ч

0,92

Срок службы, лет

15

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе шкафа средства измерения, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дозатор весовой автоматический дискретного действия

СКАУТ-М *

1 шт.

Руководство по эксплуатации

СКАУТ-М * РЭ

1 экз.

Паспорт

СКАУТ-М * ПС

1 экз.

* - модификация согласно описанию средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование дозатора по назначению» документов «Дозаторы весовые автоматические дискретного действия СКАУТ-М 01. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 11 А. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 21. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 22. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 23. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.39-006-22676548-2025 Дозаторы весовые автоматические дискретного действия СКАУТ-М. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МВС Мехатроника»

(ООО «МВС Мехатроника»)

ИНН 0273095234

Юридический адрес: 450028, Республика Башкортостан, г. Уфа, ул. Гвардейская, д. 55Б

Тел.: +7 (347) 294-99-22

E-mail: info@mvsufa.ru

Изготовитель

Общество с ограниченной ответственностью «МВС Мехатроника»

(ООО «МВС Мехатроника»)

ИНН 0273095234

Адрес: 450028, Республика Башкортостан, г. Уфа, ул. Гвардейская, д. 55Б

Тел.: +7 (347) 294-99-22;

E-mail: info@mvsufa.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;

Россия, Ивановская область, Лежневский район, СПК им. Мичурина. Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая    2026 г. №    978

Лист № 1 Регистрационный № 98566-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока АКИП-1194

Назначение средства измерений

Источники питания постоянного тока АКИП-1194 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.

Описание средства измерений

Принцип действия источников основан на выпрямлении напряжения сети, подаваемого через трансформатор и через схему контроля и управления на мостовой 2-ух полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока и напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора.

По принципу работы источники являются линейными.

Источники питания выполнены в виде компактного моноблока в металлическом корпусе настольного исполнения со съемным сетевым кабелем питания. На передней панели расположены регуляторы напряжения и тока, клавиши сохранения настроек выходных напряжения и тока, цветной ЖКИ, клеммы выходного регулируемого канала, нерегулируемый канал в виде выходного USB разъема с фиксированным напряжением и кнопка включения/выключения источника. На задней панели расположен разъем для подключения сетевого шнура питания, порты интерфейсов RS232, USB TMC и порт аналогового управления I/O.

Источники изготавливаются в одной модификации АКИП-1194.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, располагаемую на задней панели источников.

Для предотвращения несанкционированного доступа предусмотрена пломбировка с помощью наклейки на один из винтов крепления корпуса.

Общий вид источников с местами нанесения знака утверждения типа, знака поверки, места пломбирования от несанкционированного доступа и серийного номера представлен на рисунке 1.

Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунке.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru
Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

а □ а о а п

* ю

q a     1

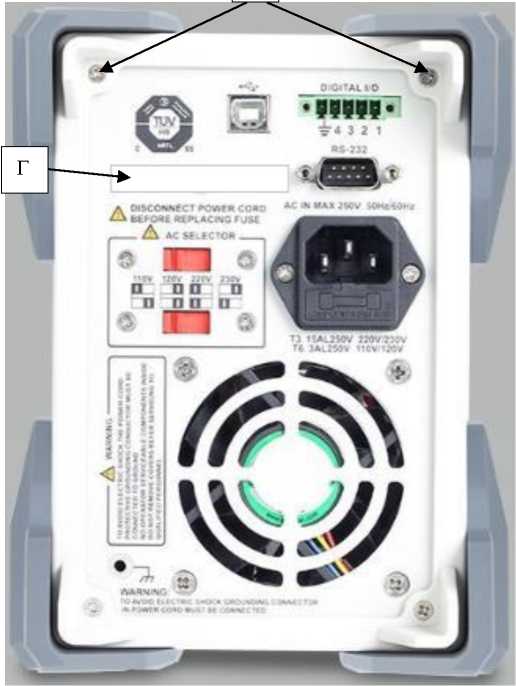

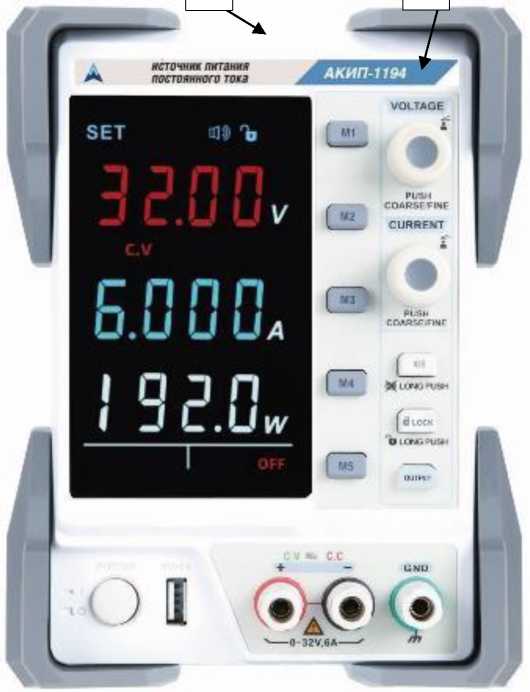

Рисунок 1 - Общий вид передней и задней панелей источника с местами нанесения знака утверждения типа (А), знака поверки (Б), места пломбирования (В) и серийного номера (Г)

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.

Уровень защиты внутреннего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО), не ниже

V1.000

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала 11)

Наименование характеристики

Значение

Диапазон воспроизведения/измерения напряжения постоянного тока, В

от 0 до 32

Пределы    допускаемой    основной    абсолютной    погрешности

воспроизведения напряжения постоянного тока, В

±(0,005 •|иуст| + 0,020)

Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В

±(0,005 •|иизм| + 0,020)

Нестабильность выходного напряжения при изменении напряжения питания, В

±(0,0001-|иуст| +

0,003)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001^|иуст| +

0,005)

Диапазон воспроизведения/измерения силы постоянного тока, А

от 0 до 6

Пределы    допускаемой    основной    абсолютной    погрешности

воспроизведения силы постоянного тока, А

±(0,005-|1уст| + 0,010)

Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока, А

±(0,005-|1изм| + 0,010)

Нестабильность силы тока при изменении напряжения питания, А

±(0,00Ь|1уст| + 0,003)

Нестабильность силы тока при изменении напряжения на нагрузке, А

±(0,00Ь|1уст| + 0,010)

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, в долях от устанавливаемых или измеренных значений напряжения или тока, В или А

0,0003

Нормальные условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от +18 до +28

80

Примечания:

1) Для выходного USB разъема метрологические характеристики не нормируются; иуст - установленное значение напряжения постоянного тока на источнике, В; иизм - измеренное значение напряжения постоянного тока на источнике, В;

1уст - установленное значение силы постоянного тока на источнике, А;

1изм - измеренное значение силы постоянного тока на источнике, А.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания для частоты 50 Гц, В

от 90 до 110; от 108 до 134; от 198 до 242; от 207 до 253

Диапазон воспроизведения напряжения выходного USB разъема (не регулируется), В

от 4,75 до 5,25

Диапазон воспроизведения силы тока выходного USB разъема (не регулируется), А

от 2 до 3

Максимальная выходная мощность, Вт

192

Масса, кг, не более

8,0

Габаритные размеры (ширина*высота*глубина), мм, не более

145x194x350

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +5 до +40

80

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится типографским способом на наклейку, размещаемую на лицевой панели источника и на титульном листе руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока

АКИП-1194

1 шт.

Сетевой шнур питания

-

1 шт.

Руководство по эксплуатации на CD диске

-

1 шт.

Сведения о методиках (методах измерений)

приведены в разделе «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;

Источники питания постоянного тока АКИП-1194. Стандарт предприятия, UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай.

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ»)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, дом 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. №   978

Лист № 1 Регистрационный № 98598-26                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ЭЛМЕТРО-ЛУЧ

Назначение средства измерений

Комплексы измерительные ЭЛМЕТРО-ЛУЧ (далее - комплексы) предназначены для измерений объемного расхода и объема при рабочих условиях, давления и температуры газа, в том числе природного газа по ГОСТ 5542-2022, и вычислений объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021).

Описание средства измерений

Принцип работы комплексов основан на непрерывном измерении параметров газа (температура, давление, объемный расход при рабочих условиях), транспортируемого по трубопроводу, с последующим вычислением значений объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021), по одному из стандартных алгоритмов, реализованных в вычислителе, в зависимости от условий выполнения измерений и состава измеряемого газа. Информация о плотности при стандартных условиях и (или) компонентном составе измеряемой среды задается в виде условно-постоянных параметров.

Объемный расход и объем газа при рабочих условиях измеряется с помощью расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (регистрационный номер 73894-19) (далее — расходомер ЭЛМЕТРО-Флоус).

В качестве первичного преобразователя температуры могут использоваться: датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex (регистрационный номер 75208-19), термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (регистрационный номер 58808-14), термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17), термопреобразователи сопротивления Метран-2000 (регистрационный номер 38550-13), термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (регистрационный номер 78201-20), преобразователи измерительные Метран-2700 (регистрационный номер 87657-22) с НСХ 100П, Pt100 по ГОСТ 6651-2009 с выходным токовым сигналом 4-20 мА и/или цифровым сигналом RS485 и HART.

В качестве первичного преобразователя абсолютного давления газа могут использоваться: датчики давления ЭМИС-БАР (регистрационный номер 72888-18), датчики давления Метран-150 (регистрационный номер 32854-13), датчики давления ГиперФлоу (регистрационный номер 64631-16), преобразователи давления измерительные АИР-20/М2 (регистрационный номер 63044-16),датчики давления ЭнИ-100 (СУЭР-100) (регистрационный номер 71842-18), датчики давления Агат-100МТ (регистрационный номер 74779-19) с выходным токовым сигналом 4-20 мА и/или цифровым сигналом RS485 и HART.

Сигналы от первичных преобразователей давления и температуры поступают в устройство обработки сигналов расходомера ЭЛМЕТРО-Флоус (далее - встроенный вычислитель) или совместно с измерительной информацией с расходомера ЭЛМЕТРО-Флоус во внешний вычислитель. Вычислитель преобразует сигналы в значения соответствующих физических величин и вычисляет объемный расход и объем газа при стандартных условиях.

В качестве внешнего вычислителя может использоваться преобразователь расчетноизмерительный ТЭКОН-19 (регистрационный номер 61953-15) или вычислитель УВП-280 (регистрационный номер 53503-13).

Комплексы выпускаются в исполнениях Б, В, В0, Г, Д, которые отличаются пределами допускаемой относительной погрешности измерений расхода и объема газа, приведенных к стандартным условиям.

В комплексах возможно резервирование (дублирование) вычислителя, а также первичных преобразователей (средств измерений) давления и температуры.

Общий вид комплексов представлен на рисунке 1.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

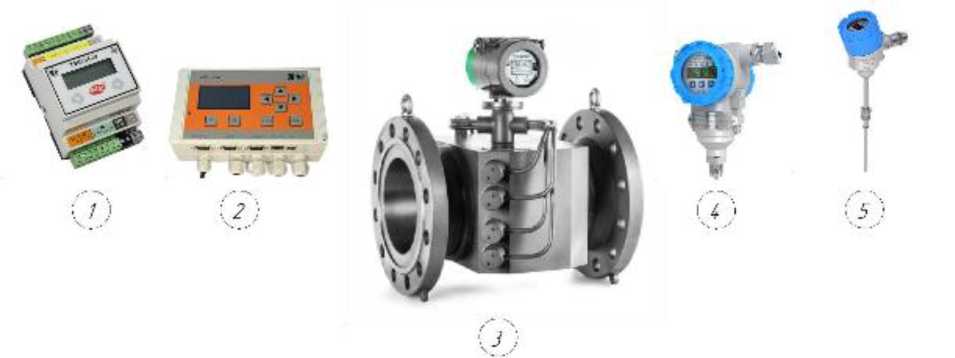

Рисунок 1 - Общий вид комплексов измерительных ЭЛМЕТРО-ЛУЧ

1 — преобразователь расчетно-измерительный ТЭКОН-19; 2 — вычислитель УВП-280;

3 — расходомер-счетчик газа ультразвуковой ЭЛМЕТРО-Флоус (ДРУ); 4 — первичный преобразователь абсолютного давления; 5 — первичный преобразователь температуры.

Нанесение знака поверки на комплексы не предусмотрено. Заводской номер, состоящий из четырёх арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе расходомера ЭЛМЕТРО-Флоус при помощи хомутов из нержавеющей стали, в месте, указанном на рисунке 2. Формат и место нанесения заводского номера представлены на рисунке 3.

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Место расположения маркировочной таблички

Рисунок 2 - Место расположения маркировочной таблички

Зододской номер

/"

~7

2?элметро       z

КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ, - У

ЭЛМЕТРО-ЛУЧ__________(МХХХХ ")

ТУ 26.51 63-001-86944905-2024'

Ч,.„=----”».Ч_=----

Р^ =----МПа

Исполнение______

20

Дата изготовления

О

Рисунок 3 - Общий вид маркировочной таблички комплексов измерительных ЭЛМЕТРО-ЛУЧ

Программное обеспечение

Программное обеспечение (далее - ПО) комплекса предназначено для обработки измерительной информации от расходомера ЭЛМЕТРО-Флоус, средств измерений абсолютного давления и температуры, и вычисления объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021), индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архивах, формирования выходных сигналов, выбора параметров, сохраняемых в архивах.

В качестве ПО в комплексе используется ПО встроенного вычислителя расходомера ЭЛМЕТРО-Флоус или ПО внешних вычислителей (ТЭКОН-19, УВП-280) при наличии их в составе.

Метрологические характеристики комплекса нормированы с учетом влияния ПО. Программное обеспечение вычислителей (встроенного, ТЭКОН-19, УВП-280) разделено на:

  • - метрологически значимую часть;

  • - метрологически незначимую часть.

Уровень защиты программного обеспечения- «высокий» по Р 50.2.077-2014 Идентификационные данные (признаки) ПО приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные ПО расходомера ЭЛМЕТРО-Флоус

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

-

Номер версии (идентификационный номер)

1.В.С

Цифровой идентификатор ПО

0xDC90

Алгоритм вычисления цифрового идентификатора

CRC-16

Примечание - Номер версии программного обеспечения имеет структуру A.B.C (A - номер версии метрологически значимой части ПО; B - номер версии метрологически незначимой части программного обеспечения, определяющей интерфейс взаимодействия с пользователем; C - вспомогательный идентификационный номер, для устранения ошибок и неточностей метрологически незначимой части программного обеспечения). B и C могут быть любые переменные значения.

Таблица 2 - Идентификационные данные ПО преобразователя расчетно-измерительного

ТЭКОН-19

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ТЭКОН19-

М1

Т10.06.292-

06

ТЭКОН19-

М2

Т10.06.362-

06

ТЭКОН19-

11

Т10.06.170

ТЭКОН19-15

Т10.06.319-05

ТЭКОН19-15

Т10.06.319-06

Номер версии (идентификационный номер) ПО, не ниже

06.хх

06.хх

xx.03

05.хх

06.хх

Цифровой идентификатор ПО

-

-

-

-

-

хх — версия внутренней программы (метрологически незначимая часть)

Таблица 3 - Идентификационные данные ПО вычислителя УВП-280

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО вычислителей УВП-280

Номер версии (идентификационный номер) ПО

3.14

Цифровой идентификатор ПО

95B15E67

Алгоритм вычисления цифрового идентификатора

CRC 32

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений объемного расхода газа при рабочих условиях1), м3

от 0,4 до 8000

Диапазон измерений температуры газа1), °C

от -70 до +120

Верхний предел измерений абсолютного давления (ВПИ)1), МПа

от 0,05 до 25,1

1) Конкретные значения указываются в паспорте и на маркировочной табличке комплекса в зависимости от исполнения комплекса

Таблица 5 - Показатели точности

Наименование характеристики

Пределы допускаемой погрешности изме

относительной

рений1), %

Исполнение комплекса

Б

B0

В

Г

Д

Термодинамическая температура газа

±0,22

±0,3

±0,6

±0,6

±0,6

Абсолютное давление газа

±0,3

±0,4

±0,6

±1,0

±1,0

Отношение коэффициента сжимаемости при рабочих условиях к коэффициенту сжимаемости при стандартных условиях

±0,4

±0,45

±0,45

±0,75

±0,75

Погрешность вычислений, обусловленная алгоритмом вычислений и его программной реализацией

±0,0052); ±0,013); ±0,024)

Приведение расхода и объема газа к стандартным условиям с использованием вычислителя

±0,55

±0,7

±1,0

±2,0

±2,5

Объемный расход и объем в рабочих условиях

±0,5

±0,7

±1,0

±1,5

±3,0

Объемный расход и объем газа, приведенные к стандартным условиям

±0,75

±1,0

±1,5

±2,5

±5,0

  • 1) При рабочих условиях в условиях эксплуатации.

  • 2) Преобразователь расчетно-измерительный ТЭКОН-19.

  • 3) Вычислитель УВП-280, вычислитель расходомера ЭЛМЕТРО-Флоус.

  • 4) Вычислитель УВП-280 при применении ГСССД МР 113-2003.

Таблица 6 - Технические характеристики

Наименование характеристики

Значение

Измеряемая среда

Газы, в том числе природный газ по ГОСТ 55422022, для которых реализованы методы расчета коэффициента сжимаемости

Диаметр номинальный DN

от 50 до 300

Параметры электрического питания:

  • - напряжение питания постоянного тока, В

  • - напряжение питания переменного тока, В

  • - частота переменного тока, Гц

от 20 до 42 от 198 до 242

от 49 до 51

Потребляемая мощность, Вт, не более

50

Условия эксплуатации1):

  • - температура окружающего воздуха, °С расходомера-счетчика газа ультразвукового

ЭЛМЕТРО-Флоус (ДРУ)

преобразователя расчетно-измерительного

ТЭКОН-19

вычислителя УВП-280

  • - относительная влажность воздуха, % при температуре 35 °С, не более

  • - атмосферное давление, кПа

от -50 до +50 от -10 до +50 (от -40 до +70)2)

от -20 до +50

95

от 86,0 до 106,7

  • 1) Конкретные значения указываются в паспорте комплекса в зависимости от исполнения комплекса с учетом допускаемых условий эксплуатации первичных преобразователей (средств измерений) давления и температуры.

  • 2) для исполнений «Т» и 15 преобразователей расчетно-измерительных ТЭКОН-19

Таблица 7 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплексы измерительные

ЭЛМЕТРО-ЛУЧ

1 экз.

Руководство по эксплуатации

СТМЛ 001.000.000 РЭ

1 экз.!)

Паспорт

СТМЛ 001.000.000 ПС

1 экз.

Паспорта средств измерений, входящих в состав комплекса

1 комплект

Комплект монтажных частей, принадлежностей и вспомогательного оборудования

-

1 комплект в

соответствии с заказом

|( Возможно предоставление в электронном виде.

Сведения о методиках (методах) измерений приведены в пункте 1.3.6 «Сведения о методиках (методах измерения)» руководства по эксплуатации СТМЛ 001.000.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа;

ГОСТ 8.611-2024 ГСИ. Расход и объем газа. Методика (метод) измерений с применением ультразвуковых преобразователей расхода;

ТУ 26.51.63-001-86944905-2024 Комплексы измерительные  ЭЛМЕТРО-ЛУЧ.

Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭлМетро-Инжиниринг» (ООО «ЭлМетро-Инжиниринг»)

ИНН 7448109853

Юридический адрес: 454112, г. Челябинск, Комсомольский пр-т, д. 29, корп. 1, пом. 7

Изготовитель

Общество с ограниченной ответственностью «ЭлМетро-Инжиниринг» (ООО «ЭлМетро-Инжиниринг»)

ИНН 7448109853

Адрес: 454112, г. Челябинск, Комсомольский пр-т, д. 29, корп. 1, пом. 7 Телефон: 8-800-222-14-19, факс: +7 (351) 220-12-34

E-mail: info@elmetro.ru, Web-сайт: www.elmetro.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00 Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 21 »    мая     2026 г. №   9_8

Лист № 1 Регистрационный № 98599-26                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры плоского угла призматические

Назначение средства измерений

Меры плоского угла призматические (далее по тексту - меры) предназначены для измерений плоского угла.

Меры могут применяться в качестве рабочих эталонов 3-го и 4-го разрядов по Государственной поверочной схеме для средств измерений плоского угла (части 1 и 3), утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 при поверке средств измерений плоских углов.

Описание средства измерений

Принцип действия мер основан на передаче единицы плоского угла рабочим эталонам и средствам измерений.

Конструктивно меры изготовлены из цельных заготовок металла путем механической обработки из стали марки ШХ-15 ГОСТ 801, с последующей доводкой ее основных геометрических размеров.

Меры имеют форму прямой призмы с различным числом боковых граней, часть из которых или все они являются измерительными поверхностями, попарно образующими рабочие углы, лежащие в плоскости измерения, образованные двумя измерительными поверхностями.

Меры могут выпускаться наборами или поштучно следующих типов:

  • 1 - с одним рабочим углом со срезанной вершиной;

  • 2 - с одним рабочим углом с острой вершиной;

  • 3 - с четырьмя рабочими углами.

Меры должны иметь отверстия для крепления их с помощью державок из набора принадлежностей при составлении блока мер.

Меры, выпускаемые поштучно, поставляются в футляре. Заводской номер в буквенноцифровом формате, методом лазерной гравировки или химической печати, наносится на меру и указывается на маркировочной табличке, которая размещается на футляре.

Меры, выпускаемые в наборах, поставляются в укладочном ящике. Заводской номер в цифровом формате, присваиваемый набору, методом лазерной гравировки или химической печати, наносится на каждую меру из набора, и указывается на маркировочной табличке, которая размещается на укладочном ящике.

Товарный знак ^^наносится на титульный лист паспорта мер типографским способом, а также на боковую нерабочую поверхность каждой меры и на маркировочную табличку укладочного ящика способом лазерной гравировки или методом химической печати.

Нанесение знака поверки на меры не предусмотрено.

Общий вид мер с указанием мест нанесения заводского номера приведен на рисунках 1-8. Пример маркировочной таблички для мер, поставляемых в наборах, приведен на рисунке 9.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид мер типа 1

Место нанесения заводского номера

Место нанесения знака утверждения типа

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 2 - Общий вид мер типа 2

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 4 - Общий вид мер, поставляемых в наборе № 1

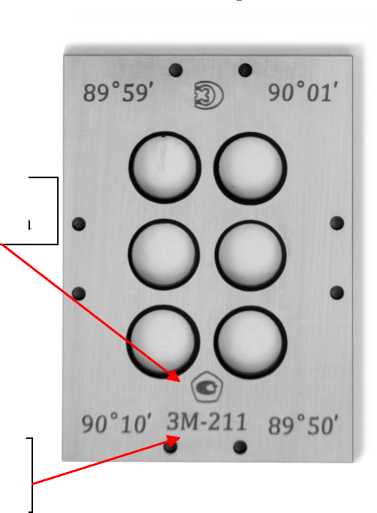

Рисунок 3 - Общий вид мер типа 3

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 5 - Общий вид мер, поставляемых в наборе № 2

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 6 - Общий вид мер, поставляемых в наборе № 3

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 7 - Общий вид мер, поставляемых в наборе № 4

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

Рисунок 8 - Общий вид мер, поставляемых в наборе № 5

Приказ Росстандарта №978 от 21.05.2026, https://oei-analitika.ru

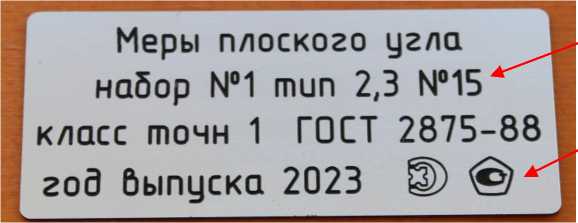

Рисунок 9 - Пример маркировочной таблички

Место нанесения заводского номера

Место нанесения

заводского номера

Место нанесения

Место нанесения знака утверждения типа

знака утверждения типа

Метрологические и технические характеристики

Таблица 1 - Наборы мер

Номер набора (число мер в наборе)

Типы мер в наборе

Градац ия мер

Номинальные значения рабочих углов

Число мер

Классы точност и наборов

1 (93)

2

10'

1'

от 10° до 79°

70

1,2

от 15°10' до 15°50'

5

от 15°01' до 15°09'

9

3

-

80° - 81° - 100° - 99° 82° - 83° - 98° - 97° 84° - 85° - 96° - 95° 86° - 87° - 94° - 93° 88° - 89° - 92° - 91° 90° - 90° - 90° - 90°

6

89°10'-89°20'-90°50'-90°40'

89°30'-89°40'-90°30'-90°20'

89°50'-89°59'-90°10'-90°01'

3

2 (33)

2

10°

10'

1'

от 30° до 70°

от 10° до 20° 45°

от 15°10' до 15°50' от 15°01' до 15°09'

5

11

1

5

9

1,2

3

-

80° - 81° - 100° - 99°

90° - 90°- 90° - 90°

2

3 (8)

2

-

10°; 15°; 20°; 30°; 45°; 55°; 60°

7

1,2

3

-

90° - 90° - 90° - 90°

1

4 (8)

2

-

15°10'; 30°20'; 45°00'; 45°30'; 50°00';

60°40'; 75°50'

7

1

3

-

90° - 90° - 90° - 90°

1

5 (24)

1

от 1° до 9°

9

1

2'

от 1' до 29'

15

Таблица 2 - Метрологические характеристики

Типы мер

Диапазон измерений

Градация мер

Допускаемые отклонения рабочих углов мер от номинального значения

Допуск

перпендикулярнос ти измерительных поверхностей к базовой поверхности меры

плоскостност и измерительны х поверхностей, мкм

для классов точности

1

2

1

2

1

2

1

от 1° до 9° » 1' » 29'

2'

±10"

±30"

±60"

±100"

0,15

0,30

2

от 15°10' до 75°50'

» 10°   » 79°

» 15°   »  16°

» 15°   »  15°10'

15°10' 1° 10' 1'

3

80° - 81° - 100° - 99° 82° - 83° - 98° - 97° 84° - 85° - 96° - 95° 86° - 87° - 94° - 93° 88° - 89° - 92° - 91°

90° - 90° - 90° - 90°

89°10'-89°20'-90°50'-

90°40'

89°30'-89°40'-90°30'-90°20'

89°50'-89°59'-90°10'-

90°01'

10'

Примечание - Допуски плоскостности не распространяются на зоны измерительных поверхностей шириной 3 мм от их коротких ребер и 1 мм - от длинных. Допуск плоскостности в указанных зонах 0,6 мкм.

Таблица 3 - Доверительные границы абсолютной погрешности измерений рабочих углов мер

при доверительной вероятности 0,99

Разряд мер

Доверительные границы абсолютной погрешности измерений рабочих углов мер при доверительной вероятности 0,99

3

±3"

4

±10"

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Шероховатость измерительной поверхности Ra, мкм, не более

0,025

Шероховатость     базовой     и     верхней

(маркированной) поверхностей Ra, мкм, не более

0,16

Твердость измерительных поверхностей, HRC, не менее

61

Продолжение таблицы 4

Наименование характеристики

Значение

Габаритные размеры мер

по ГОСТ 2875-88

Габаритные размеры набора мер в укладочном ящике (длинахширинахвысота), мм, не более 1

490x325x115

2

350x180x115

3

315х230х35

4

315х230х35

5

200x115x100

Масса набора мер в укладочном ящике, кг, не более

1

15

2

5

3

2

4

2

5

4

Условия эксплуатации

- температура окружающей среды, °С

от +17 до +23

- изменение температура окружающей среды в течение 1 ч, °С, не более

0,5

- относительная влажность воздуха, %

от 40 до 80

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Установленная безотказная наработка мер, притираний, не менее

220

Средний срок службы, лет, не менее

2

Знак утверждения типа

наносится на титульный лист паспорта мер типографским способом, а также на боковую нерабочую поверхность мер (в том случае если мера поставляется поштучно) и на маркировочную табличку для наборов методом лазерной гравировки или методом химической печати.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Меры плоского угла призматические

-

1 шт.*

Укладочный ящик**

Э 908.22.001.00 УК

1 шт.

Футляр***

Э 908.22.001.00 Ф

1 шт.

Паспорт

Э 908.22.001.00 ПС

1 экз.

* Меры могут поставляться в наборе или поштучно.

** Для мер, выпускаемых в наборах.

*** Для мер, поставляемых поштучно. Каждая мера поставляется в собственном футляре. Примечание - В наборы мер входят специальная линейка, принадлежности для крепления мер и отвертка.

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы и хранение» паспорта Э 908.22.001.00 ПС.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 2875-88 «Меры плоского угла призматические. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».

Правообладатель

Общество с ограниченной ответственностью «Энергоавтоматика»

(ООО «Энергоавтоматика»)

ИНН 3444160499

Юридический адрес: 400087, Волгоградская область, г. Волгоград, ул. им. Рокоссовского, д.38, офис 1/2

Изготовитель

Общество с ограниченной ответственностью «Энергоавтоматика»

(ООО «Энергоавтоматика»)

ИНН 3444160499

Адрес: 400087, Волгоградская область, г. Волгоград, ул. им. Рокоссовского, д.38, офис 1/2

Телефон (факс): +7 (8442) 36-80-10

E-mail: volgamash@yandex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15 Факс: 8 (343) 350-40-81 E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13
