№17 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30879
О внесении изменений в описание типа на спектрофотометры СФ-2000, СФ-2000-02
ЙШ5’- - 'й Й й
:-у -.■
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ' ? .10 йййваря 2018 г,
-<■ 4’■ й -. /' г-’11""—:—г ------
й: :
ч"-^ас* ^•'-•'■•-- 1 ••”'' ;
№ 17
Москва
>Шйй.'• • . _ ......
йй-Ж \X) вйесёййи изменений в описание типа на спектрофотометры СФ-2000, йВ й^й СФ-2000-02
'Й.: ЙВо Исполнение Административного регламента по предоставлению .ййй Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности й <й’\и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован Й Й - Йй Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) ’ й(далее — Административный регламент) и в связи с обращением ООО «ОКБ ; йСиектр»от30октября2017г.№310/17приказываю:
-
1. Внести изменения в описание типа на спектрофотометры СФ-2000, СФ-2000-02, зарегистрированные в Федеральном информационном фонде НО обеспечению единства измерений, с сохранением регистрационного номера
его в новой редакции согласно приложению к настоящему . \^й;л.ЙгфййаЗу^
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» //■; д(А.Ю.Кузин) оформить новое описание типа средства измерений.
й / 3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП'( хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ; метрологии. __
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
К—
—Г
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2018 г. №17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры СФ-2000, СФ-2000-02
Назначение средства измеренийСпектрофотометры СФ-2000, СФ-2000-02 (далее спектрофотометры) предназначены для измерений спектральных коэффициентов направленного пропускания жидких и твердых прозрачных образцов.
Описание средства измеренийПринцип действия спектрофотометров основан на измерении отношения двух световых потоков: прошедшего через исследуемый образец и падающего на него.
Спектрофотометр имеет источники излучения, полихроматор с вогнутой дифракционной решеткой и многоэлементным приемником излучения. Источники излучения: в одном канале -дейтериевая лампа, в другом - галогеновая. Значение выходного сигнала элемента приемника зависит от светового потока и времени экспозиции элемента приемника.
Спектрофотометр работает под управлением внешнего персонального компьютера типа IBM PC с установленным программным обеспечением.
Спектрофотометр модели СФ-2000-02 отличается от СФ-2000 наличием термостатирования жидкости в кювете.
Внешний вид спектрофотометров, обозначение места нанесения знака поверки приведены на рисунке 1, схема пломбировки - на рисунке 2.

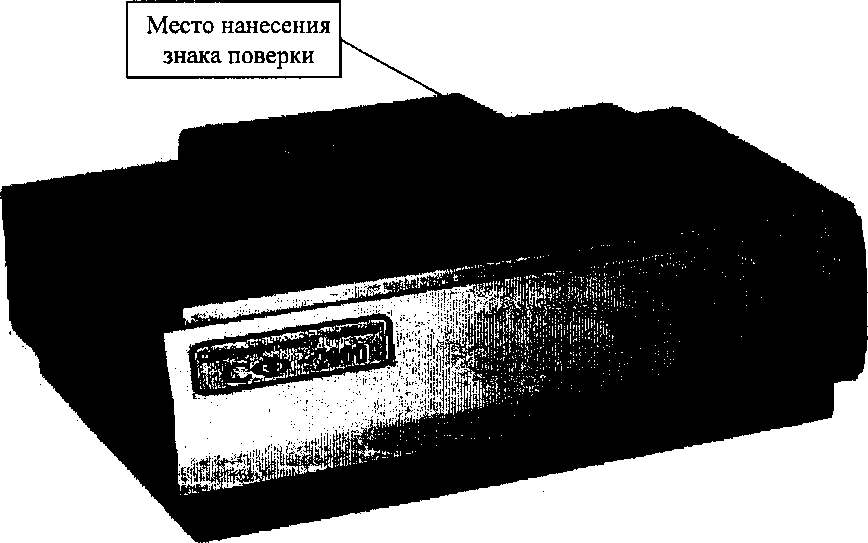

Рисунок 1 - Общий вид спектрофотометра СФ-2000
Место нанесения пломбы
Рисунок 2 - Схема пломбировки спектрофотометров от несанкционированного доступа
Программное обеспечениеТаблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Сканирование для спектрофотометра СФ-2000 |
|
Номер версии (идентификационный номер) ПО |
4.05 |
|
Цифровой идентификатор ПО |
FB2701BB4C7E033F4C5C30A5FA12CE09 |
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077-2014 для автономного программного обеспечения.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерения коэффициентов направленного пропускания, нм |
от 190 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения спектральных коэффициентов направленного пропускания, % |
±1,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм: | |
|
- в спектральном диапазоне от 190,0 до 390,0 нм, включ. |
±0,4 |
|
- в спектральном диапазоне св. 390,0 до 1000,0 нм |
±0,8 |
|
Предел допускаемого значения среднего квадратического отклонения случайной составляющей погрешности при измерении спектральных коэффициентов направленного пропускания, % |
0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень мешающего излучения на длинах волн 220 и 450 нм, %, не более |
1,0 |
|
Температура термостатирования жидкости в кювете, °C, (в спектрофотометре СФ-2000-02) |
от +36 до +38 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22 |
|
- частота переменного тока, Гц |
50+1 |
|
Потребляемая мощность, В-А не более |
100 |
|
Габаритные размеры, мм, не более: - длина |
460 |
|
ширина |
380 |
|
- высота |
180 |
|
Масса, кг, не более |
13 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +35 |
|
- относительная влажность при температуре +25 °C, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится в верхнем правом углу передней панели спектрофотометра путем наклеивания бирки с его изображением, выполненной методом шелкографии, и на титульный лист Руководства по эксплуатации - типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр СФ-2000 (СФ-2000-02) |
А-010 (А-010-02) |
1 шт. |
|
Персональный компьютер типа IBM PC* |
1 шт. | |
|
Комплект инструмента и принадлежностей |
А-0800 (А-0800-02) |
1 шт. |
|
Комплект запасных частей |
А-0900 (А-0900-02) |
1 шт. |
|
Руководство по эксплуатации с методикой поверки |
А-000РЭ |
1 экз. |
|
Паспорт |
А-000ПС (А-000-02ПС) |
1 экз. |
|
Пакет программного обеспечения. Руководство пользователя |
А-000РЭ1 |
1 шт. |
|
Примечание: * необходимость поставки уточняется при заказе | ||
осуществляется по документу МП 18212-11 «Спектрофотометры СФ-2000 и СФ-2000-02», раздел 5, утвержденному ГЦИ СИ ФГУ «Тест-С.-Петербург» 06.04.2011 года.
Основные средства поверки:
-
- комплект светофильтров КС-105 (регистрационный № 22054-01);
-
- меры волновых чисел образцовые ТАС-1 (регистрационный № 12308-90), ПГ ±0,15 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую сторону корпуса.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрофотометрам СФ-2000, СФ-2000-02ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2 - 20,0 мкм
ТУ 4434-001-23109231-98 Спектрофотометры СФ-2000 и СФ-2000-02. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ОКБ Спектр» (ООО «ОКБ Спектр»)
ИНН 7804585151
Адрес: 194044, г. Санкт-Петербург, Чугунная ул., д. 20
Телефон/факс: 8 (812) 740-7916, 8 (812) 292-5584
E-mail: okb@okb-spectr.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
