МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 66222 «Датчики давления VMP» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением филиала ООО «ВакууммашЭлектро» от 07 февраля 2019 г. № 26 приказываю:

• 1. Внести изменения в описание типа на датчики давления VMP, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67675-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 66222 «Датчики давления VMP», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67675-17, в связи с изменением юридического адреса предприятия-изготовителя с г. Ижевск на г. Сарапул, Республика Удмуртия.

• 3.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

2

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЗП

Сертификат: 00E1036EE32711E88OE9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                ______________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «9» апреля 2019 г. № 788

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления VMP

Датчики давления VMP (далее - датчики) предназначены для непрерывного измерения давления (абсолютного, избыточного, разрежения, разрежения-избыточного, дифференциального (разности давлений), гидростатического (уровня)) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока и/или цифровой сигнал, а также отображения измеренного значения.

Принцип действия датчиков основан на линейной зависимости между измеряемым давлением, упругой деформацией чувствительного элемента и изменением сопротивления тензорезистивного элемента для измерения механических деформаций.

Измеряемая среда воздействует на чувствительный элемент, деформирует мембрану, деформация которой измеряется при помощи тензо-электрического преобразователя. На выходе чувствительного элемента мы имеем линейную зависимость между давлением и напряжением на тензорезистивном элементе.

Датчики выпускаются различных моделей в соответствии с таблицами 2 - 7, отличающиеся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.

Условное обозначение датчиков давления: модель VMP YY ZWXA

где YY и W - вид измеряемого давления обозначения в соответствии с таблицами 2-7, например для измерения дифференциального давления (разности давлений) YY принимает значение ДД, а W принимает значение 4;

Z - конструктивное исполнение, принимает значение 1 или 2: 1 - датчик конструктивно состоят из измерительного блока со встроенным нормирующим преобразователем давления в стандартный выходной токовый сигнал с наложенным на него цифровым сигналом в стандарте HART, на измерительном блоке расположен разъем для присоединения жил кабелей питания и интерфейса; 2 - датчик конструктивно состоят из измерительного и интерфейсного блоков, корпус интерфейсного блока имеет два отсека, в одном из которых располагается клеммный блок, предназначенный для присоединения к внешним устройствам автоматики, а в другом -опционный жидкокристаллический индикатор (ЖКИ) и плата интерфейсного модуля. Корпус интерфейсного модуля закрывается с двух сторон круглыми резьбовыми крышками. На клеммной плате установлен фильтр подавления внешних электромагнитных воздействий и клеммная колодка для присоединения жил кабелей питания и нагрузки. На плате измерительного модуля расположен микроконтроллер, который считывает сигналы с измерительного блока, отображает на жидкокристаллическом индикаторе и преобразует для передачи по протоколам MODBUS и HART, также данное исполнение имеет стандартный выходной токовый сигнал;

Х - принимает значения от 0 до 9, соответствует выбранному диапазону измерений, определяется из ряда, установленного в технической и эксплуатационной документации изготовителя;

А - принимает значения от 0 до 9, соответствует конструктивной разновидности измерительной части датчика, определяется из ряда, установленного в технической и эксплуатационной документации изготовителя.

Измерительный модуль датчиков абсолютного и избыточного давления содержит тензорезистивные чувствительные элементы. Давление подается на кремниевую подложку с тензорезисторами, собранными по мостовой схеме Уитсона, вызывая электрический разбаланс данной схемы, который измеряется электроникой измерителя и преобразуется в цифровой сигнал, пропорциональный приложенному к сенсору давления.

Измерительный модуль датчиков разности давлений также содержит тензорезистивный чувствительный элемент, на который подается давление, но уже через разделительную жидкость и разделительные сенсорные мембраны, зажимаемые (с помощью четырех шпилек с гайками) между двух фланцев, имеющих резьбовые подключения к процессу, дренажные вентили и отверстия для установки монтажных кронштейнов, фланцевых адаптеров, вентильных блоков или разделительных мембранных систем.

Датчики обладают функцией перенастройки диапазона измерений.

Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока (от 4 до 20 мА или от 20 до 4 мА) с наложенным на него цифровым сигналом в стандарте HART и/или цифровой (RS-485 Modbus RTU). Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая или линейно убывающая (далее - линейна) и/или с зависимостью по закону квадратного корня (далее - корневой).

Датчики имеют исполнение по взрывозащите:

• - взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» “ia” в соответствии с ГОСТ 31610.11-2014 и ГОСТ 31610.11-2014 (IEC 60079-11:2011), маркировка взрывозащиты: Ga/Gb Ex ia ПС «Т6...Т4» Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.26-2012 /IEC 60079-26:2006;

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ IEC 60079-1-2011, маркировка взрывозащиты: Ga/Gb Ex d IIC «Т6.Т4» Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.26-2012 /IEC 60079-26:2006;

• - невзрывозащищенное (общепромышленного исполнения).

Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP65; IP66; IP67; IP68 по ГОСТ 14254-96.

Защита от несанкционированного доступа к внутренним элементам датчиков обеспечивается конструкцией. Защита от несанкционированной перенастройки диапазона измерений для моделей VMP YY 2WXX обеспечивается паролем, а также предусмотрена возможность нанесения пластикой пломбы в соответствии с рисунком 2.

а)

б)

в)

г)

д)

е)

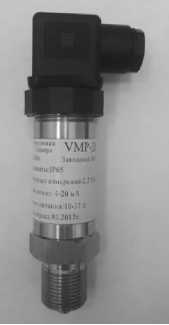

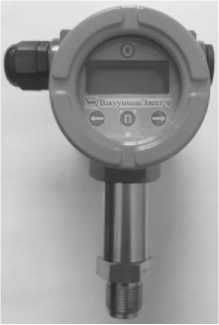

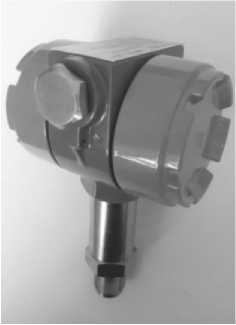

(а, б, в - штуцерное исполнение моделей VMP ДИ, VMP ДА, VMP ДВ, VMP ДИВ; г - исполнение моделей VMP ДГ; д - фланцевое исполнение модели VMP ДД е - штуцерное исполнение со встроенным разделителем модели VMP ДИ, VMP ДВ, VMP ДИВ) Рисунок 1 - Общий вид датчиков

Рисунок 2 - Место нанесения пломбы

Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики датчиков для измерения дифференциального

давления (разности давлений) VMP ДД

• ¹⁾ Диапазон измерений в таблицах 2-7 указан от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон измерений определяется при заказе из ряда установленного в технической документации изготовителя;

• ²⁾ Для датчиков разности давлений предельно допускаемое рабочее избыточное давление должно быть: 10 МПа - для датчиков с верхним пределом измерений от 0,16 до 1,6 кПа включ.;

16 МПа - для датчиков с верхним пределом измерений от 1,6 до 10 кПа включ.;

25 МПа - для остальных датчиков.

Продолжение таблицы 2

Таблица 4 - Метрологические характеристики датчиков для измерения абсолютного давления

VMP ДА

Таблица 6 - Метрологические характеристики датчиков для измерения гидростатического давления VMP ДГ

Таблица 8 - Основные технические характеристики

Таблица 9

Поверка

осуществляется по документу МЦКЛ.0216.МП «Датчики давления VMP. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 31.03.2017 г.

Основные средства поверки:

- манометры избыточного давления грузопоршневые МП-60, МП-2500 (регистрационный номер в Федеральном информационном фонде № 31703-06);

- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (регистрационный номер в Федеральном информационном фонде № 35062-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440⁴ Па

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V10⁶ Па»

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ТУ 26.5 1.52-002-24481731-2016 Датчики давления VMP. Технические условия

Общество с ограниченной ответственностью «ВакууммашЭлектро»

(ООО «ВакууммашЭлектро»)

ИНН 1832134417

Адрес: 426057, Удмуртская Республика, г. Ижевск, проезд Дерябина, 2/52

Юридический адрес: 427960, Удмуртская Республика, г. Сарапул, улица Азина, дом 172 Н, строение 1, офис 1

Телефон/факс: +7 (3412) 918-622

E-mail: info@vakuummash.ru

Web - сайт: www. vmelectro. ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.

Телефон/факс: +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
