Лист № 1 Регистрационный № 93564-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры портативные В7 (далее по тексту - манометры) предназначены для измерений избыточного давления (только модификация B7-521), разности давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.

Принцип действия манометров основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее манометра.

Конструктивно манометры состоят из единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров и единиц измерений давления.

К настоящему типу средств измерений относятся манометры следующих модификаций B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522, которые отличаются друг от друга метрологическими характеристиками, видом давления.

Возможность работать в режимах измерения уровня и расхода, режим работы манометров устанавливается с помощью встроенной клавиатуры.

Общий вид средств измерений представлен на рисунке 1.

утверждения типа

Место нанесения заводского номера

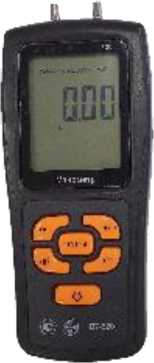

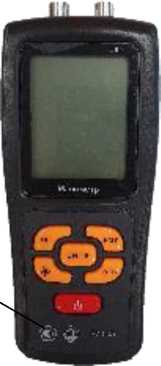

а) Манометры портативные разности давлений В7-505, B7-510, В7-511, В7-520, В7-522

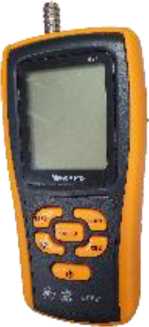

Рисунок 1 - Общий вид манометров портативных с указанием места нанесения заводского (серийного) номера

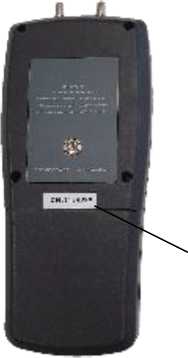

Заводской номер наносится на маркировочную табличку печатным способом в виде цифрового кода (см. рисунок 1).

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование манометров не предусмотрено.

Манометры имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО манометров и измерительную информацию. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Уровень защиты программного обеспечения «средний» в соответствие с Р 50.2.077-2014.

В зависимости от модификации манометра ПО обеспечивает:

- отображение на дисплее значение измеренного давления, а также процесса изменения давления;

- отображение максимального и минимального значений диапазона измерений;

- выбор единицы измерений;

- обеспечение интерфейса пользователя;

- передачу данных по интерфейсу связи.

Таблица 1 - Идентификационные данные программного обеспечения манометров_______

Метрологические характеристики приведены в таблице 2, основные технические характеристики приведены в таблице 3.

Таблица 2 - Основные метрологические характеристики манометров

Таблица 4 - Показатели надежности

наносится на корпус манометров печатным способом, а также типографским способом на титульный лист Руководство по эксплуатации, объединённое с паспортом.

аблица 5 - Комплектность манометров

приведены в разделе 6. «Методика поверки» Руководства по эксплуатации, объединённое с паспортом.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472

ТУ 26.51.52.130-7717734230-2023 «Манометры портативные В7. Технические условия»

Общество с ограниченной ответственностью «Восток-7»

(ООО «Восток-7»)

ИНН 7717734230

Юридический адрес: 129085, Москва, пр-д Ольминского, д.3А, офис 930 Телефон: +7 (495) 740-06-12

E-mail: info@vostok-7.ru

Общество с ограниченной ответственностью «Восток-7»

(ООО «Восток-7»)

ИНН 7717734230

Адрес: 129085, Москва, пр-д Ольминского, д.3А, офис 930 Телефон: +7 (495) 740-06-12

E-mail: info@ vostok-7.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»

(ФБУ «НИЦ ПМ-Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 27 »     декабря   2025 Г. № 2870

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 93852-24                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автотопливозаправщики BORUS (далее по тексту - АТЗ) являются транспортными мерами полной вместимости и предназначены для измерения объема нефтепродуктов, транспортировки, кратковременного хранения и заправки нефтепродуктами автомобилей, различных механизмов и машин.

Принцип действия АТЗ основан на измерении объема нефтепродукта при заполнении до указателя уровня налива, соответствующего определенному объему жидкости.

Конструкция цистерны, которая устанавливается на автомобильные шасси, может быть выполнена в поперечном сечении в форме «эллипс», «чемодан», «трапеция», «круг» и может состоять из одной или нескольких секций. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, которые выполняют также роль поперечных волнорезов. На боковинах цистерны располагаются дополнительные защитные листы, помогающие сохранить целостность конструкции при опрокидывании.

В верхней части цистерны приварена горловина, в нижней части фланцы для подсоединения коммуникации. Горловины закрываются крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой. Заливной люк закрывается герметичной крышкой, герметичность обеспечивается за счет резиновой прокладки. В горловине с внутренней стороны закреплен мерный угольник (указатель уровня налива).

Цистерна устанавливается в ложе надрамика. Крепление цистерны к надрамнику происходит за счет стяжных лент. Надрамник в свою очередь, крепится к лонжеронам рамы шасси автомобиля стремянками. Для предохранения цистерны от смятия внутри емкости установлены дополнительные металлические накладки, которые располагаются строго напротив ложементов надрамника. Между цистерной и ложементами устанавливаются резиновые амортизаторы.

Наполнение АТЗ осуществляется через заливной люк горловины, либо через донный клапан при использовании внешнего или собственного насоса. Слив нефтепродукта производится самотеком, через насос или счетчик жидкости с измерением выдаваемого объема.

Узел выдачи АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ (регистрационный номер 59916-15) или счетчика жидкости с овальными шестернями TechnoTech серии Т (регистрационный номер 72808-18) или любого другого внесенного в Федеральный информационный фонд по обеспечению единства измерений (ФИФ), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

АТЗ изготавливаются в следующих модификациях (исполнениях): 3/1, 4/1, 5/1, 6/1, 7/1, 8/1, 9/1, 10/1, 11/1, 12/1, 13/1, 14/1, 15/1, 16/1, 17/1, 18/1, 19/1, 20/1, 4/2, 6/2, 7/2, 8/2, 9/2, 10/2, 11/2, 12/2, 13/2, 14/2, 15/2, 16/2, 17/2, 18/2, 19/2, 20/2, 6/3, 9/3, 12/3, 15/3, 18/3, 8/4, 12/4, 14/4, 16/4, 18/4, 20/4 (объем в м³ / количество секций). Конкретная модель АТЗ определённого объема и количества секций на шасси автомобиля выполняется по заказу.

Табличка с заводским номером в числовом формате, состоящая из арабских цифр, прикреплена с помощью заклепывания и расположена на боковой поверхности цистерны с левой стороны по ходу движения, заводские номера выбиты ударным способом. Общий вид таблички с заводским номером АТЗ приведен на рисунке 3.

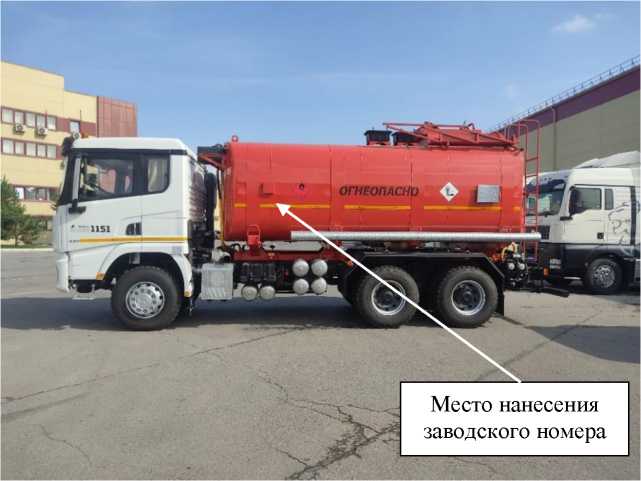

Общий вид АТЗ с местом нанесения заводского номера приведен на рисунке 1 и 2.

ОГНЕОПАСНО

Место нанесения заводского номера

Рисунок 1 - Общий вид АТЗ с указанием нанесения заводского номера

ОГНЕОПАСНО

Место нанесения заводского номера

Рисунок 2 - Общий вид АТЗ с указанием нанесения заводского номера

ВНЕШ НЕЕ РАСЧЕТНОЕ

ДАВЛЕНИЕ МПА

МАКСИМАЛЬНО .11 У (Г И М О К С) Г)1 С, РАБО Ч ЕЕ ДАВЛ ЕН И Е М ЛUjVlJ

ИСПЫТАТЕЛЬНОЕ          (“) ПЭ

ДАВЛЕНИЕ КОРТУСА МПА

ПРОИЗВОДИТЕЛЬ ООО "БОРУС

660052 РОССИЯ Г.КРАСНОЯРСК УЛ.ЗАТОНСКАЯ Д.62 ТЕЛ 8 (391) 290-26-96

Рисунок 3 - Общий вид таблички секции с заводским номером АТЗ

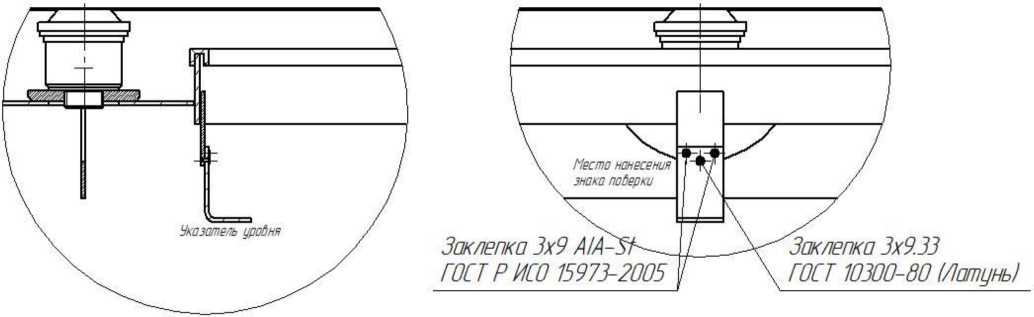

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

Возможность нанесения знака поверки на АТЗ предусмотрена. На заливной горловине располагается металлическая табличка с действительным объемом емкости. Знак поверки наносится ударным способом на металлическую табличку с действительным объемом и на заклепку, крепящую указатель уровня налива, а также наносится в свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ).

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

аблица 1 - Метрологические характеристики

Продолжение таблицы 1

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Таблица 3 - Комплектность средства измерений

приведены в разделе 5 «Порядок работы» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 29.10.59-007-49464656-2022 «Автомобили. Технические условия»

Общество с ограниченной ответственностью «БОРУС»

(ООО «БОРУС»)

ИНН 2464149893

Юридический адрес: 660052, г. Красноярск, ул. Затонская, зд.62/2, оф. 401

Web-сайт: www.borus124.ru

Е-mail: borus@km124.ru

Общество с ограниченной ответственностью «БОРУС»

(ООО «БОРУС»)

ИНН 2464149893

Адрес: 660052, г. Красноярск, ул. Затонская, зд.62/2, оф. 401

Web-сайт: www.borus124.ru

Е-mail: borus@km124.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае, Республике Хакасия и Республике Тыва

(ФБУ «Красноярский ЦСМ»)

Адрес: 660064, г. Красноярск, ул. Академика Вавилова, 1А

Телефон (факс) (391) 205-00-00, (391) 236-12-94

Web-сайт: www.krascsm.ru

Е-mail: csm@krascsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ФБУ «Красноярский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311536 присвоен 26 февраля 2016 г.
