ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »   _____    2025 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 71572-18                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Преобразователи температуры серии «ЭА-ПТ» (далее - преобразователи) предназначены для измерений температуры поверхности промышленного оборудования или температуры воздуха окружающей среды.

Описание средства измерений

Принцип действия преобразователей основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры. Преобразователи представляют собой колпачок из нержавеющей стали, в котором помещен чувствительный элемент, соединенный с установочным кабелем для измерения электрического сопротивления. Другой конец соединительного кабеля с помощью клемм подключен в соединительной коробке. Конструктивно преобразователи отличаются исполнением соединительной коробки, а также длиной и типом соединительного кабеля, номинальное значение длины которого в мм указывается в условном обозначении преобразователей «ЭА-ПТ-100», «ЭА-ПТ-1000», «ЭА-ПТ-5000». Преобразователи выпускаются в 2-х модификациях ЭА-ПТ-Х1; ЭА-ПТ-Х1(н), которые отличаются между собой диапазоном измерений.

Конструктивное исполнения преобразователей ГОСТ 14254-2015 удовлетворяет требованиям степени защиты от воздействия воды и пыли IP66.

По устойчивости к механическим воздействиям преобразователи при эксплуатации соответствуют группам исполнения №3 по ГОСТ Р 52931-2008.

По ГОСТ 31610.0-2014 (IEC 60079-0:2011) преобразователи имеют маркировку взрывозащиты 1Ex e IIC Т6.. ,Т1 Gb X.

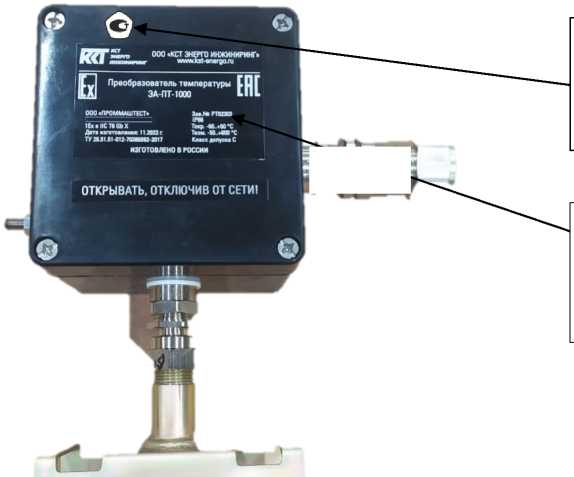

Общий вид преобразователя и места нанесения знака утверждения типа, заводского номера, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати на информационную табличку (этикетку) в виде цифрового обозначения, приведены на рисунке 1. Пломбирование преобразователей не предусмотрено.

Рисунок 1 - Общий вид преобразователя с указанием мест нанесения знака утверждения типа и заводского номера

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

наносится на титульный лист эксплуатационной документации типографским методом и на защитную коробку преобразователей в виде наклейки.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа преобразователя» руководства по эксплуатации ТНБВ.405211.007 РЭ.

Нормативные, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 26.51.51-012-70386892-2017 Преобразователь температуры серии «ЭА-ПТ». Технические условия

Общество с ограниченной ответственностью «КСТ ЭНЕРГО ИНЖИНИРИНГ»

(ООО «КСТ ЭНЕРГО ИНЖИНИРИНГ»)

ИНН 5038111252

Юридический адрес: 450112, Республика Башкортостан, г.о. Уфа, г. Уфа, ул. Мира, д. 61

Адрес места осуществления деятельности: 450065, Республика Башкортостан, г. Уфа, ул. Свободы, д.61, к.4

Тел.: +7 (499) 673 03 88

E-mail: info@kst-energo.ru

Испытательный центр

Общество с ограниченной ответственностью «испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес:117546, г. Москва, Харьковский проезд, д. 2

Телефон (факс): +7 (495) 278-02-48

E-mail:info@ic-rm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311390

Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс»

(ООО «АСК Экспресс»)

Адрес: 111123, г. Москва, шоссе Энтузиастов, д. 64

Телефон (факс): +7 (495) 504-15-11

E-mail: acs@acs-inc.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312222

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Россия, Московская область, Чеховский район, г. Чехов, Симферопольское шоссе, д. 2

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126

Лист № 1 Регистрационный № 88602-23                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Системы визуального обнаружения дефектов СВОД-2 (далее - системы СВОД-2) предназначены для измерения величины стыкового зазора рельсов и высокоскоростной видеорегистрации состояния элементов верхнего строения пути.

Описание средства измерений

Принцип действия систем СВОД-2 основан на визуальном обнаружении поверхностных дефектов рельса с помощью высокоскоростной линейной камеры. Осветитель подсвечивает поверхность катания рельса. Отраженные от поверхности катания рельса лучи света, проходят через стекло (в корпусе), через объектив высокоскоростной линейной камеры и попадают на линейную матрицу. Полученное изображение преобразуется в цифровой вид и передается посредством высокоскоростного интерфейса на сервер данных, где происходит запись данных для последующей их расшифровки.

Система СВОД-2 состоит из аппаратной части и ПО «ИНТЕГРАЛ». Аппаратная часть состоит из аппаратуры наружного и внутреннего расположения.

В аппаратуру наружного расположения входят оптические блоки, в каждом из которых расположено по одной высокоскоростной линейной камере, осветители и система обдува, состоящая из вентиляторов и воздуховодов, которые управляются из МСД (Мобильное Средство Диагностики) с помощью блока управления.

В серверной стойке, расположенной внутри МСД расположен блок управления, предназначенный для управления обдувом, охлаждением, разогревом высокоскоростных линейных камер, синхронизацией, осветителями. Там же находится АРМ оператора, на котором выводятся показания измеряемых параметров в режиме онлайн и в записи. Есть возможность копирования и печати протоколов измерений с привязкой к координатам пути.

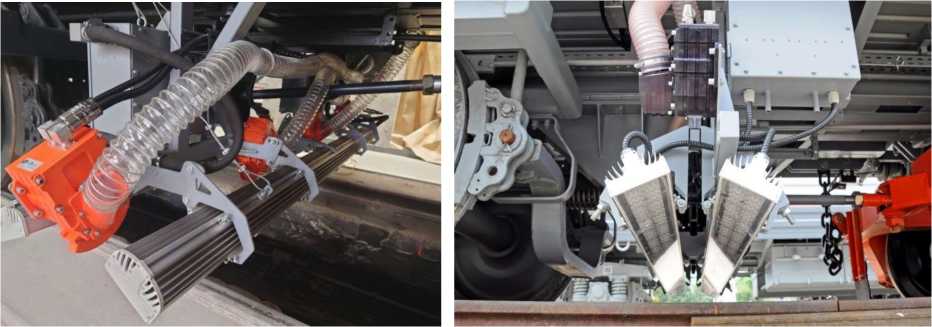

Общий вид системы СВОД-2 приведен на рисунках 1 и 2.

Рисунок 1 - Общий вид систем визуального обнаружения дефектов СВОД-2

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем СВОД-2 осуществляется на боковой поверхности оптических датчиков. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем в пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера имеют цифровое обозначение и наносятся на заводскую табличку, закрепленную на корпусе системы СВОД-2 методом наклейки.

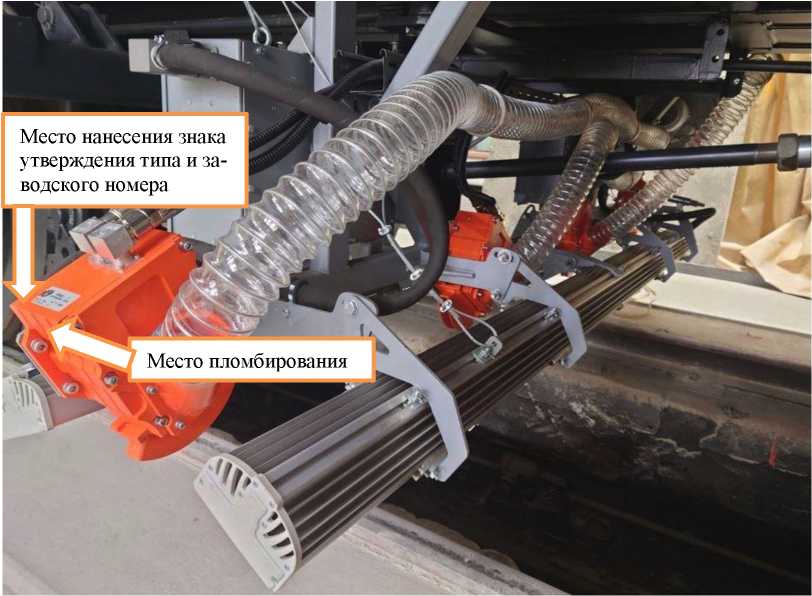

Место нанесения знака утверждения типа, заводского номера и пломбирования обозначено стрелками на рисунке 2.

Место пломбирования

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и место пломбирования системы СВОД-2 (указаны стрелками)

Программное обеспечение ПО «ИНТЕГРАЛ» установлено на жестком диске компьютера АРМ систем СВОД-2, и предназначено для расшифровки, регистрации, запоминания, индикации показаний систем СВОД-2, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер и запись массива данных на сервер.

В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения систем СВОД-2 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения систем СВОД-2

Уровень защиты метрологически значимой части программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики систем СВОД-2 представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики систем визуального обнаружения дефектов СВОД-2_________________________________________________________

Таблица 3 - Основные технические характеристики систем визуального обнаружения дефектов

СВОД-2

наносится на титульный лист руководства по эксплуатации типографским способом, а также на заводскую табличку систем визуального обнаружения дефектов СВОД-2 методом наклейки.

Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа ВДМА.663500.149 РЭ «Системы визуального обнаружения дефектов СВОД-2. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 года № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ВДМА.663500.149 ТУ «Системы визуального обнаружения дефектов СВОД-2. Технические условия»

Правообладатель

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. Муниципальный Округ Красносельский, ул. Русаковская, д. 13, стр. 5

Тел/Факс: +7 (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Изготовитель

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. Муниципальный Округ Красносельский, ул. Русаковская, д. 13, стр. 5

Тел/Факс: +7 (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1 Регистрационный № 22940-02                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Анализаторы характеристик электрических сигналов "Спектр-07" предназначены для анализа спектральных характеристик электрических сигналов от первичных измерительных преобразователей, а также сбора и хранения результатов измерений с целью дальнейшей их передачи в компьютер для создания баз данных и обработки с помощью компьютерных программ диагностирования оборудования.

Описание средства измерений

Принцип работы анализатора заключается в том, что сигнал от первичного измерительного преобразователя, поступающий на один из входных усилителей, преобразуется в цифровую форму аналого-цифровым преобразователем и обрабатывается сигнальным процессором в соответствии с заданными алгоритмами.

Анализатор выполнен в виде портативного цифрового измерительного устройства, сочетающего в себе возможности анализатора спектра, запоминающего осциллографа, частотомера, а также средства хранения результатов измерений с энергонезависимой памятью.

Управляющий процессор координирует работу функциональных устройств, входящих в состав анализатора, а также осуществляет визуализацию режимов работы и результатов измерений на встроенном жидкокристаллическом индикаторе в удобной для пользователя форме. Оперативное управление анализатором осуществляется посредством 9-ти клавишной пленочной клавиатуры. Связь анализатора с компьютером, осуществляемая по встроенному стандартному последовательному интерфейсу RS-232, позволяет загружать в анализатор маршрутные карты проведения измерений и считывать полученные и сохраненные результаты измерений для дальнейшей их обработки и создания баз данных на компьютере.

Высокая точность измерений электрических характеристик обеспечивается применением в приборе высокостабильного источника опорного напряжения аналого-цифрового преобразователя.

Анализатор может работать как в стационарных, так и в полевых условиях, используя для питания внешние зарядно-питающие устройства, либо встроенные аккумуляторы, заряжаемые с помощью зарядно-питающего устройства.

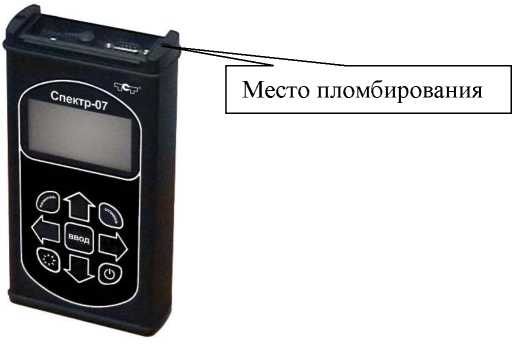

На рисунке 1 показан внешний вид анализатора "Спектр-07" .

Рисунок 1

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1

Таблица 1

ПО анализатора "Спектр-07" RU.TKI ПО.411618.001-01 встроенное и является метрологически значимым. Метрологические характеристики анализатора нормированы с учетом программного обеспечения.

Механическая защита от несанкционированного доступа выполняется установкой пломбы в виде голографической наклейки на правый винт, фиксирующий верхнюю торцевую крышку анализатора.

Уровень защиты - "С" по МИ 3286-2010.

Входное сопротивление, кОм, не менее....................................................100

Динамический диапазон входного сигнала, В (дБ)..........................от 5-10^-6 до 2,0 (112)

Диапазон частот входного сигнала, Гц ...........................................от 0,125 до 25600

Неравномерность АЧХ, дБ, не более

Пределы допускаемой приведенной погрешности измерений среднеквадратического значения (СКЗ) спектральных составляющих входного сигнала, %.................................±

Пределы допускаемой приведенной погрешности измерений СКЗ спектральных составляющих входного сигнала (с усилителем заряда),%

Динамический диапазон спектрального анализа входного сигнала при максимальном значении СКЗ спектральной составляющей Umax=2,0 В, дБ

Прибор позволяет осуществлять предварительную фильтрацию входного сигнала цифровыми полосовыми фильтрами со средними частотами:

800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000, 20000 Гц для 1/3 октавных фильтров;

8000, 16000 Гц для 1/1 октавных фильтров.

Параметры фильтров соответствуют требованиям 1-го класса по ГОСТ 17168-82.

Пределы допускаемой приведенной погрешности анализа спектров огибающей

входного сигнала ,%

Пределы допускаемой приведенной погрешности измерений частоты опорного сигнала в диапа-

зоне от 2 до 300 Гц, %

Требования надежности:

полный назначенный технический ресурс, ч

полный назначенный срок службы, лет

средняя наработка на отказ, ч

среднее время восстановления работоспособного состояния, ч

Габаритные размеры, мм, не более.......................................................200x113x47

Масса, кг, не более

Потребляемая мощность (от встроенного аккумулятора), Вт

Рабочие условия эксплуатации:

диапазон температуры окружающей среды, ⁰С..................................от минус 20 до 40

относительная влажность воздуха, %..................................................от 30 до 90

диапазон атмосферного давления, кПа................................................от 84 до 106,7

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и лицевую поверхность анализатора в виде наклейки.

Комплектность средства измерений

Комплектность поставки анализаторов "Спектр-07" соответствует таблице 2

Таблица 2

Методы измерений приведены в документе "Анализаторы характеристик электрических сигналов "Спектр-07". Руководство по эксплуатации".

МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 140^-2 до 340⁹ Гц

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 17168. Фильтры электронные октавные, третьоктавные. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Технические условия ТКНЮ 411618.001ТУ

Правообладатель

Акционерное общество «Технические системы и технологии»

(АО «ТСТ»)

ИНН 7811059350

Адрес юридического лица: 197183, г. Санкт-Петербург, пр-кт Приморский, д. 43, офис 5-Н

Тел./факс: +7 (812) 243-11-11

Изготовитель

Акционерное общество «Технические системы и технологии»

(АО «ТСТ»)

ИНН 7811059350

Адрес юридического лица: 197183, г. Санкт-Петербург, пр-кт Приморский, д. 43, офис 5-Н

Тел./факс: +7 (812) 243-11-11

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" зарегистрирован в Государственном реестре под № 30001-10 190005, г. С.- Петербург, Московский пр. 19 тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru

V

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
