№2103 от 05.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 29050
О переоформлении свидетельства об утверждении типа средства измерений № 63042 "Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "СИГНАЛ-033" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 октября 2017 г.
№ 2103
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 63042 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ПОЛИТЕХФОРМ-М» от 11 июля 2017 г. № 01-10/17-367 и № 01-10/17-368 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-03 3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64639-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 63042 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64639-16, в связи с внесением изменений в методику поверки, распространить действие методики поверки Приложение Г к ГКПС 63.00.00.000 РЭ с изменением № 1 на газоанализаторы-сигнализаторы, находящиеся в эксплуатации.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯОСЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен; с 17.11.2016 до 17.11.2017 к____—____
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2017 г. №2103
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033»
Назначение средства измеренийГазоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033» (далее - газоанализаторы) предназначены для измерений содержания метана, пропана, кислорода, оксида углерода, диоксида углерода, диоксида азота, диоксида серы, аммиака, сероводорода в газовоздушных смесях.
Описание средства измеренийГазоанализаторы «СИГНАЛ-033» являются стационарными многоканальными приборами непрерывного действия. Способ отбора пробы - диффузионный.
Газоанализаторы состоят из двух блоков: блока управления (БКУ) и выносных датчиков. На передней панели пластикового корпуса БКУ расположены органы управления работой анализаторов и жидкокристаллический экран, на котором отражаются текущие измеренные значения, отображения состояния датчиков (неисправность, превышение порогов сигнализации). Через имеющиеся реле БКУ управляет включением-выключением световой и звуковой сигнализациями, расположенными на датчиках. В газоанализаторах установлены от одного до двух порогов срабатывания сигнализации. Один предупредительный и один аварийный. Измеренные данные могут быть переданы на ПВЭМ через имеющийся в БКУ интерфейс RS485 по протоколу MODBUS RTU. К блоку БКУ может быть подключено от одного до четырех датчиков на расстояние до 1000 м.
Принцип действия:
-
- термокаталитический (МИГ-ТК) для измерений доли НКПР метана и пропана в газовоздушных смесях;
-
- оптико-абсорбционные (МИГ-ОП) для измерений объемной доли диоксида углерода, доли НКПР метана и пропана в газовых смесях с небольшим содержанием кислорода;
-
- электрохимические (МИГ-ЭЛ) для измерений объемной доли кислорода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксидов азота и серы в газовоздушных смесях.
В датчиках сигнал, поступающий с чувствительного элемента, преобразуется в компенсированный по температуре нормализованный телеметрический’ сигнал. Последний в БКУ преобразовывается в значение измеряемой величины и выводится на экран. Датчики выпускаются в пластмассовых и силуминовых корпусах. Маркировку взрывозащиты 1 ExibdIIBT4 имеют датчики МИГ-ТК и 1 ExibIIBT4 -датчики МИГ-ОП и МИГ-ЭЛ. Степень защиты корпуса БКУ и датчиков - IP54.
Газоанализаторы могут использоваться как автономно, так и в измерительных системах.
Выпускаются два вида передней панели блоков управления. Общий вид анализаторов-сигнализаторов «СИГНАЛ-033» представлен на рисунке 1. На рисунке обозначены места пломбировки от несанкционированного доступа.
СИГНЙП-033
ГАШШ^адАГС^'С^ГИЛ^НЗАТСРВЗРЫЗООГикС^ЫС ГКЗОаИ ГУ роз ситмиизз
Место пломбирования
ДАТЧИК
«плесг» СИГНАЛ-ОЯ
U* ОД мГн
Рисунок
04ЮЙ j^'itSFOTT •• :\фелониPCa«V ^iwor'l О '■ О *“ О СЬТ»Й
ЙЙ£Й?[£х1Ь]1ГВ х
ЛОЛИТЕХСОРМ-М
Место
пломбирования
Место
пломбирования
ДАТЧИК 4L мз комдпекл» СМГНАП-ОЦ
|* тип
’'>^0*0
П^Фр , тп»на8' 1Сх1ЬППТ5Х-Й»;М ; lii W J А*™
ДАТЧИК
“ агампласгв СИГНАЛ4)33
■<aS> ER[. ”ОЙ» № -•* ф-| питаниейш
Тип-!
Место
пломбирования
Место
пломбирования
Место
пломбирования

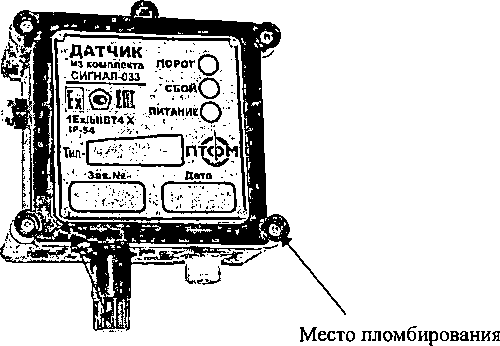

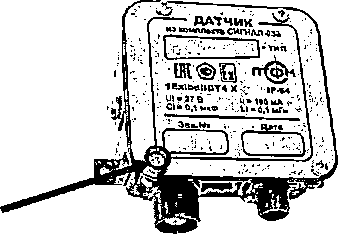

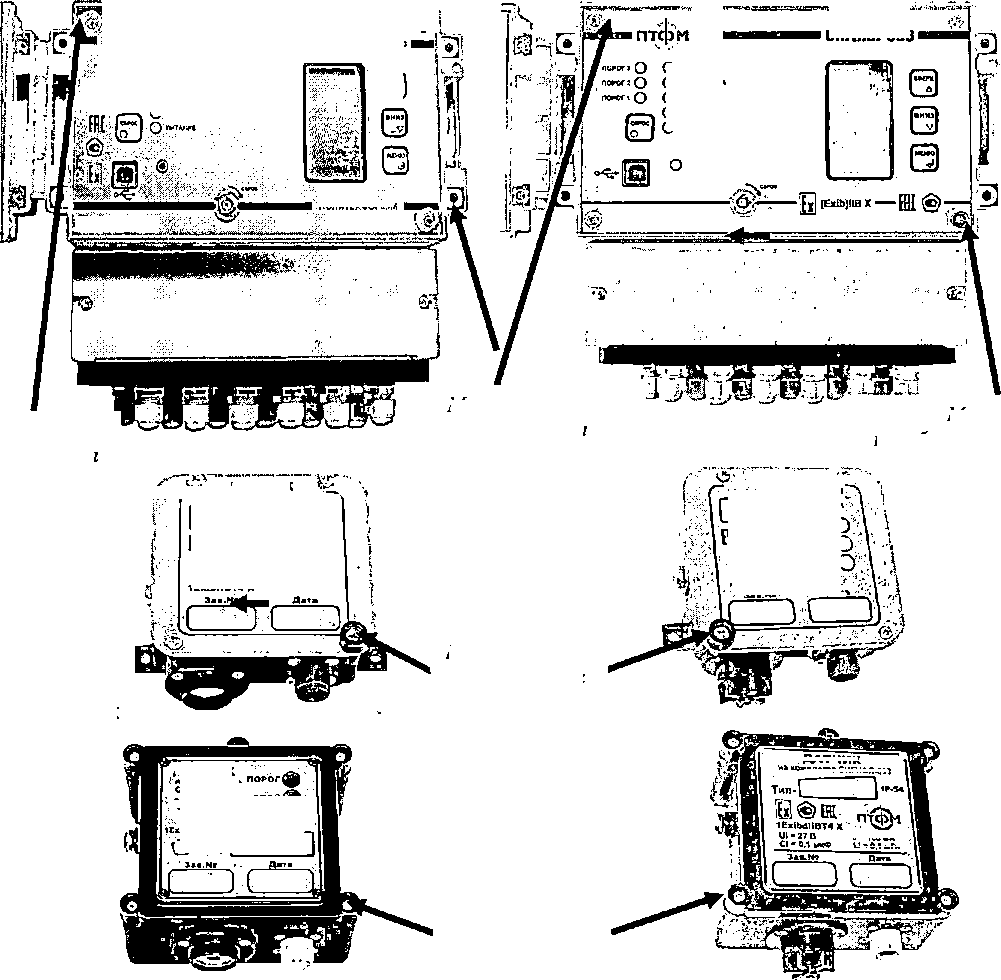

Рисунок 1 Общий вид блоков управления и датчиков газоанализатора «СИГНАЛ-033» (стрелками указаны места пломбирования)
Программное обеспечениеИдентификационные данные программного обеспечения приведены в таблицах 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
SO3n-pylt.hex |
|
Номер версии (идентификационный номер) ПО |
1.708-11.04.16 или 1.714.-11.04.16 |
|
Цифровой идентификатор ПО |
53ВЕ или 7995 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Газоанализаторы-сигнализаторы «СИГНАЛ-033» имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем и предназначенное для обработки сигналов с первичных преобразователей и вывода результатов на экран; для хранения данных градуировки; для работы сигнализации, оповещающей о включении электропитания, о неисправности прибора, о достижении установленных аварийных порогов срабатывания измеряемого компонента.
Программное обеспечение газоанализаторов защищено от непреднамеренных и преднамеренных изменений с помощью специальных программных средств (электронное опечатывание) и механического опечатывания (пломбирования). Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 - «высокий».
Влияние программного обеспечения газоанализаторов-сигнализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значения характеристик | |||
|
Г азоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | ||||
|
МИГ-ТК- СН4 |
МИГ-ТК- СзН8 |
МИГ-ОП- СН4 |
МИГ-ОП- С3Н8 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений довзрывоопасных концентраций метана и пропана, % НКПР |
от 15 до 50 (метан) |
от 15 до 50 (пропан) |
от 15 до 50 (метан) |
от 15 до 50 (пропан) |
|
1 |
2 |
3 |
, 4 |
5 |
|
Пределы допускаемой основной абсолютной погрешности измерений довзры-воопасной концентрации, % НКПР |
±5 | |||
|
Диапазон показаний довзрывоопасной концентрации, %НКПР |
от 0 до 50 |
от 0 доЮО | ||
|
Время прогрева, мин |
1 |
2 | ||
|
Время установления показаний Т90, с |
15 |
30 | ||
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °C от нормальной температуры +20 °C, в долях от основной погрешности |
0,5 | |||
|
Пороги срабатывания аварийной сигнализации, % НКПР |
20 | |||
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристик | |||
|
Газоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | ||||
|
МИГ-ЭЛ-СО-ЕСО |
МИГ-ЭЛ-CO-AF |
МИГ-ЭЛ-NH3-MRIOOO |
МИГ-ЭЛ-NH3-PLIOOO | |
|
Диапазон измерений массовой концентрации, мг/м3 |
от 0 до 250 (СО) |
от 0 до 5( |
)0 (NH3) | |
|
Пределы допускаемой основной погрешности: - приведенной к верхнему значению диапазона измерений (бПр) |
±25 % в диапазоне от 0 до 110 включ.. |
±25 % в диапазоне от 0 до 165 включ. |
±25 % в диапазоне от 0 до 80 включ. | |
|
- ОТНОСИТеЛЬНая (Зспи) |
±25 % в диапазоне св. 110 до 250 |
±25 % в диапазоне св. 165 до 500 |
±25 % в диапазоне св.80 до 500 | |
|
Диапазон показаний массовой концентрации, мг/м3 |
от 0 до 300 (СО) |
от 0 до 710 (NH3) | ||
|
Время прогрева, мин |
5 |
6,5 |
2 | |
|
Время установления показаний Т90, с |
20 |
45 |
20 мин |
9,5 мин |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10°С от нормальной температуры +20°С, доля основной погрешности |
0,5 | |||
|
Наименование характеристики |
Значения характеристик | |||
|
Г азоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | ||||
|
МИГ-ЭЛ-СО-ЕСО |
миг-эл-CO-AF |
МИГ-ЭЛ-NH3-MR1000 |
МИГ-ЭЛ-NH3-PL1000 | |
|
Пороги срабатывания сигнализации, мг/м3 |
100 |
500 |
60, 500 | |
|
Нормальные условия измерений:
|
от+15 до +25 от 30 до 80 от 84,0 до 106,7 | |||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристик | |
|
Г азоанализаторы-сигнализаторы «СИГНАЛ-033 » • с датчиками | ||
|
МИГ-ЭЛ-Ог |
МИГ-ОП- СО2 | |
|
Диапазон измерений об. доля, % |
от 14 до 22 (О2) |
от 0 до 1,5 (СО2) |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли, % |
±1 |
±0,1 |
|
Диапазон показаний объемной доли, % |
от 1 до 22 |
- |
|
Время прогрева, мин |
30 |
1,5 |
|
Время установления показаний Т90, с |
10 |
60 |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °C от нормальной температуры +20 °C, доля основной погрешности |
0,5 | |
|
Пороги срабатывания аварийной сигнализации, об. доля, % |
18 |
1,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | |
Таблица 5 - Метрологические характеристики газоанализаторов с датчиками: МИГ-ЭЛ-НгЭ, МИГ-ЭЛ-SOz, МИГ-ЭЛ-ГЮ2,
|
Наименование характеристики |
Значения характеристик | ||
|
Газоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | |||
|
МИГ-ЭЛ-Н23 |
МИГ-ЭЛ-ИОг |
МИГ-ЭЛ-8О2 | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений массовой концентрации, мг/м3 |
от 0 до 40 |
от 0 до 30 |
от 2 до 30 |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой основной погрешности: | |||
|
- приведенной к диапазону измерений (8Пр), % |
±25 (в диапазоне от 0 до 20 мг/м3 включ.) |
±25 (в диапазоне от 0 до 15 мг/м3 включ.) |
±25 (в диапазоне от 2 до 10 мг/м3 включ.) |
|
- ОТНОСИТеЛЬНОЙ (Зотн.), % |
±25 (в диапазоне св. 20 до 40 мг/м3) |
±25 (в диапазоне св. 15 до 30 мг/м3) |
±25 (в диапазоне св. 10 до 30 мг/м3) |
|
Диапазон показаний массовой концентрации, мг/м3 |
от 0 до 60 |
от 0 до 40 |
от 0 до 50 |
|
Время прогрева, мин |
6 |
1 |
1,5 |
|
Время установления показаний Т90, мин |
3,5 |
3 |
2 |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10°С от нормальной температуры 20°С, доля основной погрешности |
0,5 | ||
|
Пороги срабатывания аварийной сигнализации, мг/м3 |
20 |
10 |
5 |
|
Нормальные условия измерений:
|
от+15 до +25 от 30 до 80 от 84,0 до 106,7 | ||
Таблица б - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Напряжение питания анализатора от сети переменного тока, В Частота тока, Гц |
2201” 50±1 |
|
Потребляемая мощность, В-А:
|
25 30 |
|
Габаритные размеры, мм, не более: | |
|
- блок управления (БКУ) |
216x247x117 |
|
- датчики всех типов в силуминовом корпусе |
109x118x54 |
|
- датчики всех типов в пластмассовом корпусе |
130x112x66 |
|
Масса, кг, не более: |
:2 |
|
- блок управления (БКУ) |
- блок управления (БКУ) |
|
- датчики всех типов в силуминовом корпусе |
0,6 |
|
- датчики всех типов в пластмассовом корпусе |
0,3 |
|
1 |
2 |
|
Условия эксплуатации:
|
от -20 до +40 |
|
- для датчиков: | |
|
МИГ-ТК-СН4, МИГ-ТК-С3Н8 |
от -10 до +40 |
|
МИГ-ОП -СО2 |
от -10 до +45 |
|
МИГ-ЭЛ-СО-ЕСО, МИГ-ЭЛ-ННз-МЮООО |
от -10 до +50 |
|
МИГ-ЭЛ-ГЮ2 |
от -20 до +45 |
|
МИГ-ЭЛ-Н2Б, МИГ-ЭЛ-БОг |
от -30 до +45 |
|
МИГ-ЭЛ-ИНз-РПООО, МИГ-ЭЛ-CO-AF |
от -30 до +50 |
|
МИГ-ЭЛ-О2 |
от -30 до +55 |
|
. МИГ-ОП -СН4, МИГ-ОП -С3Н8 |
от -40 до +50 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Маркировка взрывозащиты датчиков: - МИГ-ТК |
I ExibdIIBT4 |
|
- МИГ-ОП, МИГ-ЭЛ |
I ExibIIBT4 |
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации в виде штампа.
Комплектность средства измеренийТаблица 7 - Комплект поставки газоанализаторов-сигнализаторов «СИГНАЛ-033»
|
Наименование |
Количество |
|
газоанализатор-сигнализатор «СИГНАЛ-033» в составе: | |
|
блок управления (БКУ) |
1шт. |
|
датчики МИГ-ТК-СН4, МИГ-ТК-С3Н8, МИГ-ОП-СН4, МИГ-ОП-С3Н8, МИГ-ЭЛ-О2, МИГ-ЭЛ-СО-ЕСО, МИГ-ЭЛ-CO-AF, МИГ-ЭЛ-ЫН3-М1<1000, МИГ-ЭЛ-ИНз-РПООО, МИГ-ОП-СОг, МИГ-ЭЛ-НгБ, МИГ-ЭЛ-ГЮ2, МИГ-ЭЛ-БОг |
от 1 шт. до 4 шт. в зависимости от заказа |
|
руководство по эксплуатации ГКПС 63.00.00.000 РЭ и методика поверки Приложение Г к ГКПС 63.00.00.000 РЭ с изменением № 1 |
1 экз. |
|
аппликатор |
1 шт. |
осуществляется по документу «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033». Методика поверки с изменением № 1», приведенному в Приложение Г к Руководству по эксплуатации ГКПС 63.00.00.000 РЭ и утвержденному ФГУП «ВНИИМС» 30.05.2017 г.
Основные средства поверки:
-
- стандартные образцы - газовые смеси метан-воздух, объемная доля метана от 0,88±0,06)±0,06 % до 0,90+0,06 % (ГСОЮ532-2014), от 1,90+0,07 %; до 2,00+0,07 % (ГСО 10530-2014);
-
- стандартные образцы - газовые смеси пропан-воздух, объемная доля пропана от 0,34+0,03 % до 0,36+0,03 % (ГСО 10704-2015), от 0,75+0,03 %; до 0,80+0,03 % (ГСО 10704-2015);
-
- стандартные образцы - газовые смеси оксид углерода-воздух, массовая концентрация оксида углерода от 100+9 мгЛ^до 105+9 мг/м3 (ГСО 10703-2015), от 195+16 мг/м3 до 200±17 мг/м3 (ГСО 10705-2015);
-
- стандартные образцы - газовые смеси аммиак-воздух, массовая концентрация аммиака от 155±14 мг/м3 до 160±14 мг/м3 (ГСО 10547-2014 ), от 450±37 мг/м3 до 460 ±38 мг/м3 (ГСО 10547-2014);
-
- генераторы аммиака ГЕА-01, диапазон измерений массовой концентрации от 10 до 800 мг/м3, предел относительной погрешности - ± 10%, массовая концентрация аммиака в аммиачно-воздушной смеси от 62 до 65 мг/м3(регистрационный номер 20207-13);
-
- стандартные образцы - газовые смеси кислород-азот, объемная доля кислорода от 15,0±0,3 % до 15,5±0,3 %, от 19±0,3 % до 20,0±0,3 % (ГСО 10530-2014);
-
- стандартные образцы - газовые смеси диоксид углерода-воздух, объемная доля диоксида углерода от 0,55+0,03 % до 0, 58±0,03 % (ГСО 10704-2015), от 1,10+0,03 % до 1,30+0,03 % (ГСО 10704-2015);
-
- стандартные образцы - газовые смеси диоксид азота-воздух, массовая концентрация диоксида азота от 11,0+1 мг/м3 до 11,5+1 мг/м3 (ГСО 10509-2014), от 22+1,8 мг/м3 до 24+2,0 мг/м3 (ГСО 10509-2014);
-
- стандартные образцы - газовые смеси диоксид серы-воз дух, массовая концентрация диоксида серы от 7,50+0,8 мг/м3 до 8,5±0,8 мг/м3 (ГСО 10509-2014), от 24+2 мг/м3 до 26+2 мг/м3 (ГСО 10509-2014);
-
- стандартные образцы - газовые смеси сероводород-воздух, массовая концентрация сероводорода от 16,0+1,7 мг/м3 до 17,5+1,7 мг/м3 (ГСО 10509-2014), от 30+2,9 мг/м3 до 32+3,0 мг/м3 (ГСО 10509-2014);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов-сигнализаторов «СИГНАЛ-033» с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам-сигнализаторам взрывоопасных газов и паров стационарных «СИГНАЛ-033»ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ IEC 60079-29-1-2013. Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательные метрологические требования к ним, в том числе показатели точности».
ТУ 4215-007-45167996-14 Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»
(ООО «ПОЛИТЕХФОРМ-М»)
ИНН 7724187733
Адрес: 115404, г. Москва, ул. Ряжская, д.13, корп.1
Тел.: +7(499)218-26-14, 218-26-24;
E-mail: office@ptftn.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
