Модификация блока

СГА-Мх.2

Определяемый компонент или измеряемый параметр

Диапазон измерений

Функция преобразования

СГА-М1.2/СН4-1О

метан (СН4)

от 0 до 5 % об.

ивых=0,32^С+0,4

СГА-М1.2/СН4-2ТК

метан (СН4)

от 0 до 2,5 % об.

ивых=0,64^С+0,4

СГА-М1.2/СН4-3О

метан (СН4)

от 0 до 100 % об.

ивых=0,016^С+0,4

СГА-М1.2/СО2-1

диоксид углерода (СО2)

от 0 до 5 % об.

ивых=0,32^С+0,4

СГА-М1.2/СО2-2

диоксид углерода (СО2)

от 0 до 20 % об

ивых=0,08^С+0,4

СГА-М1.2/СО-1

оксид углерода (СО)

от 0 до 100 млн^-1

ивых=0,016^С+0,4

СГА-М1.2/СО-2

оксид углерода (СО)

от 0 до 1000 млн^-1

ивых=0,0016^С+0,4

СГА-М1.2/СО-3

оксид углерода (СО)

от 0 до 5000 млн^-1

ивых=0,00032^С+0,4

СГА-М1.2/О2

кислород (О2)

от 0 до 25 % об.

ивых=0,064^С+0,4

СГА-М2.2/ТРН

температура воздуха

от -20 до +50 °С

ивых=0,02286 • (Т+20)+0,4

абсолютное давление

от 80 до 120 кПа

ивых=0,04^(Р-80)+0,4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SGA.bin

Номер версии (идентификационный номер) ПО

Ver.l.x

Цифровой идентификатор ПО

0x438EF3A3

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание - Цифровой идентификатор указан для номера версии ПО 1.01

Наименование характеристики

Значение

Диапазон измерений объемной доли метана, модификация СН4-1О, % об. доля

от 0 до 5

Диапазон измерений объемной доли метана, модификация СН4-2ТК, % об. доля

от 0 до 2,5

Наименование характеристики

Значение

Диапазон измерений объемной доли метана, модификация СН4-3О, % об. доля

от 0 до 100

Диапазон измерений объемной доли оксида углерода, модификация СО-1, млн^-1

от 0 до 100

Диапазон измерений объемной доли оксида углерода, модификация СО-2, млн^-1

от 0 до 1000

Диапазон измерений объемной доли оксида углерода, модификация СО-3, млн^-1

от 0 до 5000

Диапазон измерений объемной доли диоксида углерода, модификация СО2-1, % об. доля

от 0 до 5

Диапазон измерений объемной доли диоксида углерода, модификация СО2-2, % об. доля

от 0 до 20

Диапазон измерений объемной доли кислорода, % об. доля

от 0 до 25

Диапазон измерений температуры окружающего воздуха, °С

от -20 до +50

Диапазон измерений абсолютного давления воздуха, кПа

от 80 до 120

Диапазон показаний относительной влажности, %

от 15 до 98

Пределы основной допускаемой погрешности измерений объемной доли метана, модификация СН4-1О:

- абсолютной в диапазоне измерений от 0 до 2,5 % об. доля включ., % об. доля;

±0,1

- относительной в диапазоне измерений св. 2,5 до 5 % об. доля, %

±5

Пределы основной допускаемой абсолютной погрешности измерений объемной доли метана, модификация СН4-2ТК, % об. доля

±0,1

Пределы основной допускаемой погрешности измерений объемной доли метана, модификация СН4-3О:

- абсолютной в диапазоне измерений от 0 до 2,5 % об. доля включ., % об. доля;

±0,1

- относительной в диапазоне измерений св. 2,5 до 100 % об. доля, %

±5

Пределы основной допускаемой абсолютной погрешности измерений объемной доли оксида углерода, модификация СО-1, СО-2, СО-3, млн^-1

±(2+0,1-С)

Пределы основной допускаемой погрешности измерений объемной доли диоксида углерода, модификация СО2-1:

- абсолютной в диапазоне измерений от 0 до 1 % об. доля включ., % об. доля;

±0,1

- относительной в диапазоне измерений св. 1 до 5 % об. доля, %

±10

Пределы основной допускаемой погрешности измерений объемной доли диоксида углерода, модификация СО2-2:

- абсолютной в диапазоне измерений от 0 до 1 % об. доля включ., % об. доля;

±0,1

- относительной в диапазоне измерений св. 1 до 20 % об. доля, %

±10

Пределы основной допускаемой абсолютной погрешности измерений объемной доли кислорода, модификация О2, % об. доля, %

±0,5

Пределы допускаемой дополнительной погрешности каналов измерений от изменения температуры окружающей среды на каждые 10 °C в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности:

СН4-1О; СН4-2ТК; СН4-3О; СО-1; СО-2; СО-3; СО2-1; СО2-2; О2

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления на каждые 8 кПа в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности: СН4-1О; СН4-2ТК; СН4-ЗО; CO-1; CO-2; CO-3; CO2-1; CO2-2; О2

0,5

Пределы допускаемой дополнительной погрешности измерений от изменения относительной влажности на каждые 5 % в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности: СН4-1О; СН4-2ТК; СН4-ЗО; CO-1; CO-2; CO-3; CO2-1; CO2-2; О2

0,5

Пределы допускаемой абсолютной погрешности измерения по каналу температуры, °С

±0,5

Пределы допускаемой абсолютной погрешности измерения по каналу абсолютного давления, кПа

±1

Время установления показаний T0,9, с, не более модификация:

СН4-2ТК;

10

СН4-1О; СН4-3О

15

СО-1; СО-2; СО-3; СО2-1; СО2-2; 02

30

Время работы без ручной корректировки показаний, сут., не менее модификация:

СН4-1О; СН4-2ТК; СН4-3О

30

СО-1; СО-2; СО-3; С02-1; СО2-2; 02

60

Нормальные условия измерений: - температура окружающей среды, °С

от +15 до +25

- атмосферное давление, кПа

от 96 до 104

- относительная влажность воздуха, %

от 40 до 60

Наименование характеристики

Значение

Габаритные размеры, (ДхШ^В), мм, не более:

• - блок индикации СГА М1.1

• - блок датчиков СГА М1.2

• - блок датчиков СГА М2.2

210x140x55

115x40x40 90x40x40

Масса, кг, не более

1,3

Электрическое питание, В:

• - источник питания постоянного тока, В

• - источник питания переменного тока, В

от 7 до 15,9

от 12 до 15

Потребляемая мощность, В^А, не более

4

Условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %

от -20 до +50

от 80 до 120

от 15 до 98

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP 54

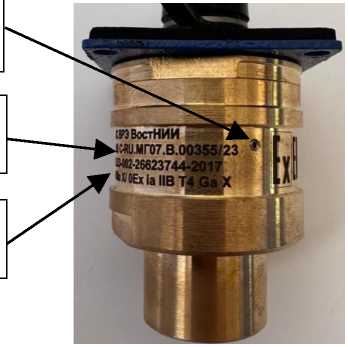

Маркировка взрывозащиты

РО Ех ia da I Ma X/ OEx ia da IIB T4 Ga X или

РО Ex ia I Ma X/ 0Ex ia IIB T4 Ga X

Наименование характеристики

Значение

Средняя наработка на отказ, ч

10000

Средний срок службы, лет, не менее

5

Наименование

Обозначение

Количество

Стационарный газоанализатор блок СГА-М1.1

-

1 шт.

Стационарный газоанализатор блок СГА-М1.2

-

по заказу

Стационарный газоанализатор блок СГА-М2.2

-

по заказу

Упаковка

-

1 шт.

Насадка для градуировки

-

по заказу

Методика поверки

-

1 экз.

Паспорт

СГА 001.001.001.ПС

1 экз.

Руководство по эксплуатации

СГА 001.001.001.РЭ

по заказу

Копия сертификата соответствия ТР ТС 012/2011

-

1 экз.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ADVANT.hex

Номер версии (идентификационный номер ПО)

v.1.00.001¹⁾

Идентификационное наименование ПО

ADVANT_x2.hex

Номер версии (идентификационный номер ПО)

v.1.00.001¹⁾

Идентификационное наименование ПО

ADVANT_x4.hex

Номер версии (идентификационный номер ПО)

v.1.00.001¹⁾

Идентификационное наименование ПО

ADVANT S.hex

Номер версии (идентификационный номер ПО)

v.1.00.001¹⁾

¹⁾ Номер версии записывается в виде v.1.xx.xxx, где «1» указывает на метрологически значимую (неизменяемую) часть ПО, а «хх.ххх» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на метрологические характеристики газоанализаторов.

Определяемый компонент⁽¹⁾

Модификация сенсора

Диапазон измерений концентрации определяемого _{компонента}⁽²⁾⁽³⁾

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан

CH4

IR-CH4-100Т

от 0 до 2,2 % включ.

(от 0 до 50 % НКПР включ.)

±0,13 %

(±3 % НКПР)

св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH4-100

от 0 до 2,2 % включ.

(от 0 до 50 % НКПР включ.)

±0,22 %

(±5 % НКПР)

св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)

± (0,02^Х+0,176) % (± (0,02^Х- 4) % НКПР)

IR-CH4-100L

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

IR-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH|-I00%

от 0 до 100 %

±(0,1+0,049^X) %

Метан

CH4

IR-CH4-7000

от 0 до 500 мг/м³ включ.

±75 мг/м³

св. 500 до 7000 мг/м³

± (0,15^X) мг/м³

IR-CH4-3000

от 0 до 500 мг/м³ включ.

±75 мг/м³

св. 500 до 3000 мг/м³

± (0,15^X) мг/м³

1

2

3

4

Этилен

C2H4

IR-C2H4-50Т

от 0 до 1,15 % (от 0 до 5O % НКПР)

±0,069 %

(±3 % НКПР)

IR-C2H4-5O

O до 1,15 % (от 0 до 5O % НКПР)

±0,12 %

(±5 % НКПР)

Пропан

C3H8

IR-CзH8-100Т

от 0 до O,85 % включ.

(от 0 до 50 % НКПР включ.)

±0,051 %с

(±3 % НКПР)

св. 0,85 до 1,7O %с (св. 50 до 1OO % НКПР)

±0,085 %

(±5 % НКПР)

IR-C3H8-1OO

O до 1,7O %с

(от 0 до 1OO % НКПР)

±0,085 %с

(±5 % НКПР)

IR-CзH8-50Т

от 0 до O,85 %с

(от 0 до 5O % НКПР)

±0,051 %с

(±3 % НКПР)

IR-C3H8-5O

от 0 до O,85 %с

(от 0 до 5O % НКПР)

±0,085 %с

(±5 % НКПР)

IR-C3H8-3OOO

от 0 до 500 мг/м³ включ.

±75 мг/м³

св. 500 до 3000 мг/м³

± (0,15^X) мг/м³

н-бутан

^C4^H10

IR-C4H1O-50Т

от 0 до O,7 %

(от 0 до 5O % НКПР)

±0,04 %с

(±3 % НКПР)

IR-C4H10-5O

от 0 до O,7 %

(от 0 до 5O % НКПР)

±0,07 %с

(±5 % НКПР)

Децен-1

C10H20

IR-C10H20-5O

от 0 до O,275 % (от 0 до 5O % НКПР)

±0,027 %с

(±5% НКПР)

Этиленгликоль

C2H6O2

IR-C2H6O2-5O

от 0 до 2,15 % (от 0 до 5O % НКПР)

±0,215 %

(±5% НКПР)

2-Этилгексиламин

C8H19N

IR-C8H19N-5O

от 0 до O,8 %

(от 0 до 5O % НКПР)

±0,08 %с

(±5% НКПР)

1-бутен

C4H8

IR-C4H8-50Т

от 0 до O,8 %

(от 0 до 5O % НКПР)

±0,048 %

(±3 % НКПР)

IR-C4H8-5O

от 0 до O,8 %

(от 0 до 5O % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

IR-i-C4H10-50Т

от 0 до O,65 % (от 0 до 5O % НКПР)

±0,039 %с

(±3 % НКПР)

IR-i-C4H10-5O

от 0 до O,65 % (от 0 до 5O % НКПР)

±0,065 %с

(±5 % НКПР)

н-пентан

C5H12

IR-C5H12-50Т

от 0 до O,55 % (от 0 до 5O % НКПР)

±0,033 %

(±3 % НКПР)

IR-C5H12-5O

от 0 до O,55 % (от 0 до 5O % НКПР)

±0,055 %с

(±5 % НКПР)

Циклопентан

C5H10

IR-С5Н10-50Т

от 0 до O,7 %

(от 0 до 5O % НКПР)

±0,042 %с

(±3 % НКПР)

IR-С5Н10-5O

от 0 до O,7 %

(от 0 до 5O % НКПР)

±0,07 %с

(±5 % НКПР)

1

2

3

4

н-гексан

C6H14

IR-C6H14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

IR-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан

СбН12

IR-C6H12-50Т

от 0 до 0,5 %с

(от 0 до 50 %с НКПР)

±0,03 %

(±3 % НКПР)

IR-C6H12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %с

(±5 % НКПР)

Этан

C2H6

IR-C2H6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %с

(±3 % НКПР)

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол

СНзОН

IR-СНзOH-50Т

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,18 %

(±3 % НКПР)

IR-СНзOH-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3

(±5 % НКПР)

Пары

нефтепродуктов⁽⁴⁾

IR-CH-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Бензол

СбНб

IR-С6Н6-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 %

(±3 НКПР)

IR-С6Н6-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %С

(±5 % НКПР)

Пропилен (пропен) СзНб

IR-СзН6-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %С

(±3 % НКПР)

IR-СзН6-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол

С2Н5ОН

IR-С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 %

(±3 % НКПР)

IR-С2Н5ОН-50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %с

(±5 % НКПР)

н-гептан

С7Н16

IR-С7Н16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

± 0,025

(±3 % НКПР)

IR-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена С2Н4О

IR-С2Н4О-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 %

(±3 % НКПР)

IR-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13

(±5 % НКПР)

Диоксид углерода

СО2

IR-СО2-2,5

от 0 до 0,5 % включ.

±0,05 %с

св. 0,5 до 2,5 %

±(0,1^X) %с

IR-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1^X)

2-пропанон (ацетон)

IR-CзH6O-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0075 %с

(±3 % НКПР)

1

2

3

4

C3H6O

IR-C3H6O-5O

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

IR-i-C4H8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен)С5Н8

IR-C5H8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

IR-C5H8-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %с

(±5 % НКПР)

Ацетилен

IR-С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 %с

(±3 % НКПР)

С2Н2

IR-С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

IR-СзНзN-50Т

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 %

(±3 % НКПР)

C3H3N

IR-СзНзN-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %с

(±5 % НКПР)

Метилбензол (толуол) С7Н8

IR-С7Н8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %С

(±3 % НКПР)

IR-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол

IR-С8Н1O-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 %

(±3 % НКПР)

С8Н10

IR- С8Н10-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %с

(±5 % НКПР)

н-октан

IR-С8Н18-50Т

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,024 %с

(±3 % НКПР)

С8Н18

IR-С8Н18-50

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат

IR-С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

С4Н8О2

IR-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1

(±5 % НКПР)

Бутилацетат

^С6^Н12^О2

IR-С6Н12О2-50

от 0 до 0,6 %с

(от 0 до 50 %с НКПР)

±0,06

(±5 % НКПР)

1,3-бутадиен (дивинил) С4Н6

IR-С4Н6-50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,042 %

(±3 НКПР)

IR-С4Н6-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 НКПР)

1,2-дихлорэтан

IR-С2Н4Cl2-50Т

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,19 %с

(±3 % НКПР)

C2H4CI2

IR-С2Н4Cl2-50

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 %С

(±5 %с НКПР)

1

2

3

4

Диметилсульфид

C2H6S

IR-C2H6S-50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 %

(±3 % НКПР)

IR-C2H6S-5O

от 0 до 1,1 %С

(от 0 до 50 %С НКПР)

±0,11 %

(±5 % НКПР)

1-гексен

СбН12

IR-С6Н12-50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

IR-С6Н12-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1-бутанол

C4H9OH

IR-С4Н9ОН-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

IR-sec-С4Н9ОН-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Нонан

С9Н20

IR-С9Н20-50

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,035 %

(±5 % НКПР)

Фенилэтилен (стирол) (винилбензол) C8H8

IR-C8H8-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Винилхлорид

C2H3C1

IR-С2НзCl-50Т

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

IR-С2НзCl-50

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан СзНб

IR-СзН6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %с

(±3 % НКПР)

IR-СзН6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир С2НбО

IR-С2Н6О-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 %

(±3 % НКПР)

IR-С2Н6О-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %с

(±5 % НКПР)

Диэтиловый эфир С4Н10О

IR-С4Н1oО-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %с

(±3 % НКПР)

IR-С4Н1oО-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена

СзНбО

IR-СзН6О-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 %

(±3 % НКПР)

IR-СзН6О-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %с

(±5 % НКПР)

Хлорбензол

C6H5CI

IR-С6Н5Cl-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %с

(±3 НКПР)

IR-С6Н5Cl-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

1

2

3

4

2-бутанон (метилэтилкетон) C4H8O

IR-C4H8O-50T

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 %

(±3 % НКПР)

IR-C4H8O-5O

от 0 до 0,75 %с (от 0 до 50 %с НКПР)

±0,075 %

(±5 % НКПР)

2-метил-2-пропа-нол (трет-бутанол) tert-C4H9OH

IR-tert-C4H9OH-

50Т

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,054 %

(±3 % НКПР)

IR-tert-C4H9OH-50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-

2-метилпропан (метилтретбутило-выйэфир) tert-C5Hi2O

IR-tert-C5Hi2O-50T

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 %

(±3 % НКПР)

IR-tert-C5Hi2O-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-CsHio

IR-P-C8Hio-5O

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 %

(±5 % НКПР)

1,2-диметилбензол (о-ксилол) o-CsHio

IR-o-C8Hio-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %с

(±5 % НКПР)

2-пропанол (изопропанол) i-C3H7OH

IR-i-C3H7OH-50

от 0 до i,0 % (от 0 до 50 % НКПР)

±0,10 %с

(±5 % НКПР)

1-октен

С8Н16

IR-C8Hi6-50

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 %

(±5 % НКПР)

2-метилбутан (изопентан) i-C5Hi2

IR-i-C5Hi2-50T

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %с

(±3 % НКПР)

IR-i-C5Hi2-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %с

(±5 % НКПР)

Метантиол (метилмеркаптан)

CH3SH

IR-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-5O

от 0 до i,4 % (от 0 до 50 % НКПР)

±0,14 %с

(±5 % НКПР)

Ацетон итрил C2H3N

IR-C2H3N-5O

от 0 до i,5 % (от 0 до 50 % НКПР)

±0,15

(±5 % НКПР)

2,3-дитиабутан (диметилдисул ьфид) C2H6S2

IR-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Определяемый компонент⁽¹⁾

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента⁽²⁾⁽³⁾

Пределы допускаемой основной абсолютнойпо-грешности

1

2

3

4

Метан

СТ-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

CH4

CT-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

Этилен

СТ-С2Н4-50Т

от 0 до 1,15 %с (от 0 до 50 % НКПР)

±0,069 %

(±3 % НКПР)

C2H4

CT-C2H4-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пропан

СТ-СзН8-50Т

от 0 до 0,85 % (от 0 до 5O % НКПР)

±0,051 %

(±3 % НКПР)

C3H8

CT-C3H8-5O

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

н-бутан

СТ-С4Н1О-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

C4H10

CT-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен

СТ-С4Н8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

C4H8

CT-C4H8-5O

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан (изобутан) i-C4Hi0

CT-i-C4H1o-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 % НКПР)

CT-i-C4H1o-5O

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан

СТ-С5Н12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 %

(±3 % НКПР)

C5H12

CT-C5H12-5O

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан

СТ-С5Н1О-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

С5Н10

CT-С5Н1o-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-гексан

СТ-СбН14-50Т

от 0 до O,5 %

(от 0 до 5O % НКПР)

±0,03 %

(±3 НКПР)

СбН14

CT-C6H14-5O

от 0 до O,5 %

(от 0 до 5O % НКПР)

±0,05 %с

(±5 % НКПР)

Циклогексан

СТ-СбН12-50Т

от 0 до O,5 %

(от 0 до 5O % НКПР)

±0,03 %С

(±3 НКПР)

СбН12

CT-С6Н12-50

от 0 до O,5 %

(от 0 до 5O % НКПР)

±0,05 %

(±5 НКПР)

1

2

з

4

Этан

СТ-С2Н6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

C2H6

CT-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол

СТ-СНзОН-50Т

от 0 до з,0 % (от 0 до 50 % НКПР)

±0,18 %

(±3 % НКПР)

СНзОН

СТ-СНзОН-50

от 0 до з,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол

СТ-СбНб-50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

СбНб

СТ-СбНб-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен (пропен) СзНб

СТ-СзНб-50Т

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

СТ-СзНб-50

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол

СТ-С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 %

(±3 % НКПР)

С2Н5ОН

СТ-С2Н5ОН-50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 %с НКПР)

н-гептан

СТ-С7Н16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 %

(±3 НКПР)

С7Н16

СТ-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 НКПР)

Оксид этилена

СТ-С2Н4О-50Т

от 0 до 1,з % (от 0 до 50 % НКПР)

±0,078 %с

(±3 % НКПР)

С2Н4О

СТ-С2Н4О-50

от 0 до 1,з % (от 0 до 50 % НКПР)

±0,13 %С

(±5 %с НКПР)

2-пропанон (ацетон) СзНбО

СТ-СзНбО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 %

(±3 НКПР)

СТ-СзНбО-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %С

(±5 % НКПР)

Водород

СТ-Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 %с

(±3 % НКПР)

Н2

СТ-Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %с

(±5 НКПР)

2-метилпропен (изобутилен) i-C4H8

CT-i-C4H8-50Т

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,048 %

(±3 %С НКПР)

CT-i-C4H8-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08

(±5 % НКПР)

2-метил-

1,3-бутадиен (изопрен)

СТ-С5Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051

(±3 % НКПР)

CT-C5H8-50

от 0 до 0,85 %

±0,085

1

2

3

4

C5H8

(от 0 до 5О % НКПР)

(±5 % НКПР)

Ацетилен

СТ-С2Н2-50Т

от 0 до 1,15 % (от 0 до 5О % НКПР)

±0,069 %

(±3 % НКПР)

С2Н2

СТ-С2Н2-5О

от 0 до 1,15 % (от О до 5О % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

CT-CзHзN-50Т

от 0 до 1,4 % (от 0 до 5О % НКПР)

±0,084 %

(±3 % НКПР)

C3H3N

CT-C3H3N-5O

от 0 до 1,4 % (от 0 до 5О % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол) С7Н8

СТ-С7Н8-50Т

от 0 до О,5 %

(от 0 до 5О % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С7Н8-5О

от 0 до О,5 %

(от 0 до 5О % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол

СТ-С8Н1О-50Т

от 0 до О,4 % (от 0 до 5О % НКПР)

±0,024

(±3 % НКПР)

С8Н10

СТ-С8Н10-50

от 0 до О,4 % (от 0 до 5О % НКПР)

±0,04

(±5 % НКПР)

н-октан

СТ-С8Н18-50Т

от 0 до О,4 %

(от 0 до 5О % НКПР)

±0,024 %

(±3 %С НКПР)

С8Н18

СТ-С8Н18-50

от 0 до О,4 %

(от 0 до 5О % НКПР)

±0,04 %

(±5 %с НКПР)

Этилацетат

СТ-С4Н8О2-50Т

от 0 до 1,О %

(от 0 до 5О % НКПР)

±0,06

(±3 % НКПР)

С4Н8О2

СТ-С4Н8О2-5О

от 0 до 1,О % (от О до 5О % НКПР)

±0,10 %С

(±5 НКПР)

Метилацетат

СТ-СзНбО2-50Т

от 0 до 1,55 % (от 0 до 5О % НКПР)

±0,093 %

(±3 НКПР)

СзНбО2

СТ-СзНбО2-5О

от 0 до 1,55 % (от 0 до 5О % НКПР)

±0,16 %

(±5 НКПР)

Бутилацетат

С6Н12О2

CT- СбН12О2-5О

от 0 до О,6 %

(от 0 до 5О % НКПР)

±0,06 %С

(±5 % НКПР)

1,3-бутадиен (дивинил) С4Н6

СТ-С4Н6-50Т

от 0 до О,7 %

(от 0 до 5О % НКПР)

±0,042 %с

(±3 НКПР)

СТ-С4Н6-5О

от 0 до О,7 %

(от 0 до 5О % НКПР)

±0,07 %

(±5 НКПР)

1,2-дихлорэтан

СТ-С2Н4С12-50Т

от 0 до 3,1 % (от 0 до 5О % НКПР)

±0,19 %

(±3 %С НКПР)

С2Н4С12

СТ-С2Н4С12-5О

от 0 до 3,1 % (от 0 до 5О % НКПР)

±0,31

(±5 % НКПР)

Диметилсульфид

CT- C2H6S-50Т

от 0 до 1,1 % (от 0 до 5О % НКПР)

±0,066

(±3 %С НКПР)

C2H6S

CT- C2H6S-50

от 0 до 1,1 % (от 0 до 5О % НКПР)

±0,11 %

(±5 НКПР)

1

2

3

4

1-гексен

СТ-СбН12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

СбН12

СТ-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1-бутанол

C4H9OH

СТ-С4Н9ОН-5О

от 0 до 0,7 %с (от 0 до 50 %с НКПР)

±0,07 %

(±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

CT-sec-С4Н9ОН-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Нонан

С9Н20

СТ-С9Н20-50

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,035 %

(±5 % НКПР)

Фенилэтилен (стирол) (винилбензол) С8Н8

CT-C8H8-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Винилхлорид

СТ-С2Н3С1-50Т

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

C2H3C1

СТ-С2Н3С1-50

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан

СТ-СзНб-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

СзНб

СТ-СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

СТ-С2НбО-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 %с

(±3 % НКПР)

С2НбО

СТ-С2Н6О-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %с

(±5 %с НКПР)

Диэтиловый эфир

СТ-С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 %С НКПР)

С4Н10О

СТ-С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %с

(±5 % НКПР)

Оксид пропилена

СТ-СзНбО-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 %с

(±3 % НКПР)

СзНбО

СТ-СзНбО-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %с

(±5 НКПР)

Хлорбензол

СТ-СбН5С1-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 НКПР)

C6H5CI

СТ-СбН5С1-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %с

(±5 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

СТ-С4Н8О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 %с

(±3 % НКПР)

СТ-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %с

(±5 НКПР)

2-метил-

CT-tert-С4Н9ОH-

от 0 до 0,9 %

±0,054 %

1

2

3

4

2-пропанол (трет-бутанол) tert-C4H9OH

50Т

(от 0 до 50 % НКПР)

(±3 % НКПР)

CT-tert-С4Н9ОH-50

от 0 до 0,9 %с (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-

2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O

CT-tert-С5Н12О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 %

(±3 % НКПР)

CT-tert-С5Н12О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

1,4-диметилбензол (п-ксилол) Р-С8Н10

СТ-Р-С8Н10-5О

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 %

(±5 % НКПР)

1,2-диметилбензол (о-ксилол) О-С8Н10

СТ-О-С8Н10-5О

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

2-пропанол (изопропанол) i-C3H7OH

CT-i-СзН7ОH-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак

NH3

СТ-ЫНз-50Т

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 %

(±3 % НКПР)

СТ-ЫНз-50

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 %

(±5 % НКПР)

1-октен

С8Н16

СТ-С8Н16-50

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,045 %

(±5 % НКПР)

2-метилбутан (изопентан) i-C5H12

CT-i-С5Н12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 % НКПР)

CT-i-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

CT-СНзSH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

CT-С2Н5SH-50

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 %с

(±5 % НКПР)

Ацетонитрил

C2H3N

CT-С2НзN-50

от 0 до 1,5 %

(от 0 до 50 % НКПР)

±0,15

(±5 % НКПР)

2,3-дитиабутан (диметилдисульфид) C2H6S2

CT-С2Н6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %с

(±5 % НКПР)

Сумма углеводородов по метану С2-С10

СТ-С2С1ОСН4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13

(±3 % НКПР)

CT-C2C10CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %с

(±5 % НКПР)

1

2

3

4

Сумма углеводородов по пропану С2-С10

CT-C2C10C3H8-50T

от O до O,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

CT-C2C10C3H8-5O

от O до O,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Углеводороды

С1-С10 ^{1 2 3 4}

CT-C1C10-5O

от O до 1,O % (от 0 до 50 % НКПР)

±0,10 %с

(±5 % НКПР)

Сумма углеводородов

С2-С10 ⁵

CT-C2C1O-3OOO

от 3OO до 3OOO мг/м³

±(0,15^Свх) мг/м³

Определяемый компо-_нент⁽¹⁾

Модификац иясенсора

Диапазон измерений (ДИ)⁽²⁾ определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентрации⁽³⁾, мг/м³

приведённой к ВПИ

относи-тельной

1

2

3

4

5

6

Сероводород Н2S

EC-Н2S-7,1

от 0 до 7,1 млн^-1

от 0 до 10,0 включ.

±15

-

EC-Н2S-20

от 0 до 10 млн^-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн^-1

св. 14,2 до 28,4

-

±10

EC-Н2S-50

от 0 до 5 млн^-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50 млн^-1

св. 7,1 до 71

-

±15

EC-Н2S-100

от 0 до 10 млн^-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100 млн^-1

св. 14,2 до 142

-

±10

EC-Н2S-200

от 0 до 20 млн^-1

включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200 млн^-1

св. 28,4 до 284

-

±15

EC-Н2S-

2000

от 0 до 200 млн^-1

включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн^-1

св. 284 до 2840

-

±15

Оксид этилена

C2H4O

EC-C2H4O-

20

от 0 до 5 млн^-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20 млн^-1

св. 9,15 до 36,6

-

±20

Хлористый водород HCL

EC-HCL-30

от 0 до 3 млн^-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30 млн^-1

св. 4,56 до 45,6

-

±20

Фтористый водород HF

EC-HF-5

от 0 до 0,1 млн^-1

включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн^-1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн^-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10 млн^-1

св. 0,8 до 8,3

-

±20

Озон

Оз

ЕС-Оз-0,25

от 0 до 0,05 млн^-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25 млн^-1

св. 0,1 до 0,5

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн^-1

включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн^-1

св. 13,4 до 67

-

±20

1

2

3

4

5

6

Оксид азота

NO

EC-NO-50

от 0 до 5 млн^-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50 млн^-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн^-1

включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн^-1

св. 62,5 до 312,5

-

±20

Диоксид азота NO2

EC-NO2-20

от 0 до 1 млн^-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20 млн^-1

св. 1,91 до 38,2

-

±20

Аммиак

NH3

EC-NH3-

100

от 0 до 10 млн^-1 включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100 млн^-1

св. 7,1 до 71

-

±20

EC-NH3-

500

от 0 до 30 млн^-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн^-1

св. 21,3 до 355

-

±20

EC-NH3-

1000

от 0 до 100 млн^-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн^-1

св. 71 до 710

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5 млн^-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн^-1

св. 0,56 до 11,2

-

±15

EC-HCN-15

от 0 до 1 млн^-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15 млн^-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн^-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн^-1

св. 5,6 до 33,6

-

±15

EC-HCN-

100

от 0 до 10 млн^-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн^-1

св. 11,2 до 112

-

±15

Оксид углерода

CO

EC-CO-200

от 0 до 15 млн^-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн^-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн^-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн^-1

св. 17,4 до 580

-

±20

EC-CO-

5000

от 0 до 1000 млн^-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000 млн^-1

св. 1160 до 5800

-

±20

Диоксид серы SO2

EC-SO2-5

от 0 до 1 млн^-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн^-1

св. 2,66 до 13,3

-

±20

1

2

3

4

5

6

Диоксид серы SO2

EC-SO2-20

от 0 до 5 млн^-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн^-1

св. 13,3 до 53,2

-

±20

EC-SO2-50

от 0 до 10 млн^-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн^-1

св. 26,6 до 133

-

±20

EC-SO2-I00

от 0 до 10 млн^-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн^-1

св. 26,6 до 266

-

±20

EC-SO2-

2000

от 0 до 100 млн^-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн^-1

св. 266 до 5320

-

±20

Хлор

Cl2

EC-C12-5

от 0 до 0,3 млн^-1

включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн^-1

св. 0,88 до 14,75

-

±20

EC-C12-20

от 0 до 5 млн^-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20 млн^-1

св. 14,7 до 59

-

±20

Кислород

О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

Водород

Н2

EC-H2-I000

от 0 до 100 млн^-1

включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000 млн^-1

св. 8,0 до 80,0

-

±10

EC-H2-

10000

от 0 до 1000 млн^-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн^-

1

св. 80,0 до 800

-

±10

Формальдегид

СН2О

ЕС-СН2О-

10

от 0 до 0,4 млн^-1

включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн^-1

св. 0,5 до 12,5

-

±20

Несимметричный ди-метилгид-разин С2Н8N2

EC-С2Н8N2-

0,5

от 0 до 0,12 млн^-1 включ.

от 0 до 0,3 включ.

±20

-

св. 0,12 до 0,5 млн^-1

св. 0,3 до 1,24

-

±20

Метанол

CH3OH

EC-CH3OH-

20

от 0 до 5 млн^-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20 млн^-1

св. 6,65 до 26,6

-

±20

EC-CH3OH-

50

от 0 до 5 млн^-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50 млн^-1

св. 6,65 до 66,5

-

±20

1

2

3

4

5

6

Метанол

СНзОН

EC-CH3OH-

200

от 0 до 20 млн^-1 включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200 млн^-1

св. 26,6 до 266,0

-

±20

EC-CH3OH-

1000

от 0 до 100 млн^-1

включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000 млн^-1

св. 133,0 до 1330

-

±20

Этантиол (этилмер-каптан) C2H5SH

EC-

С2Н5SH-4

от 0 до 0,4 млн^-1

включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4 млн^-1

св. 1 до 10

-

±20

Метантиол (метилмер-каптан) CH3SH

EC-СНзSH-

4

от 0 до 0,4 млн^-1

включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн^-1

св. 0,8 до 8

-

±20

Карбонил-хлорид (фосген) COCI2

Ec-coa2-1

от 0 до 0,1 млн^-1

включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн^-1

св.0,41 до 4,11

-

±20

Фтор

F2

EC-F2-1

от 0 до 0,1 млн^-1

включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн^-1

св.0,16 до 1,58

-

±20

Фосфин

РНз

EC-PH3-1

от 0 до 0,1 млн^-1

включ.

от 0 до 0,14 включ.

±20

-

св. 0,1 до 1 млн^-1

св. 0,14 до 1,41

-

±20

EC-PH3-10

от 0 до 1 млн^-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн^-1

св.1,41 до 14,1

-

±20

Арсин

AsH3

EC-ASH3-1

от 0 до 0,1 млн^-1

включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 1 млн^-1

св.0,32 до 3,24

-

±20

Уксусная кислота C2H4O2

EC-C2H4O2-

10

от 0 до 2 млн^-1 включ.

от 0 до 5 включ.

±20

-

св. 2 до 10 млн^-1

св. 5 до 25

-

±20

EC-C2H4O2-

30

от 0 до 5 млн^-1 включ.

от 0 до 12,5 включ.

±20

-

св. 5 до 30 млн^-1

св.12,5 до 75,0

-

±20

Гидразин

N2H4

EC-N2H4-2

от 0 до 0,2 млн^-1

включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн^-1

св. 0,26 до 2,66

-

±20

1

2

3

4

5

6

2,3-дитиабу-тан (диме-тилди-суль-фид)

C2H6S2

EC-С2Н6S2-

5500

от 0 до 0,55 %

(от 0 до 50 % НКПР)

от 0 до 21543

±10

-

Акрилонитрил C3H3N

EC-C3H3N-

10

от 0 до 0,7 млн^-1

включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10 млн^-1

св. 1,45 до 22,1

-

±20

Оксиды серы SOx (поверочный компонент SO2)

EC-SOX-20

от 0 до 5 млн^-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн^-1

св. 13,3 до 53,2

-

±20

EC-SOX-

2000

от 0 до 100 млн^-1

включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн^-1

св. 266 до 5320

-

±20

Серная кислота

H2SO4

EC-H2SO4-

20mg 1

-

от 0 до 0,5 включ.

±20

-

-

св. 0,5 до 20

-

±20

EC-H2SO4-

20mg_2

-

от 0 до 1 включ.

±20

-

-

св. 1 до 20

-

±20

Серная кислота

H2SO4

EC-H2SO4-

20mg_3

от 0,19 до 7,6 млн^-1

от 0,5 до 20

-

±20

Азотная кислота

HNO3

EC-HNO3-

40mg_1

-

от 0 до 1 включ.

±20

-

-

св. 1 до 40

-

±20

EC-HNO3-

40mg_2

-

от 0 до 4 включ.

±20

-

-

св. 4 до 40

-

±20

Азотная кислота

HNO3 (поверочный компонент

NO2)

EC-HNO3-

40mg_3

от 0,52 до 20,8 млн^-1

от 1 до 40

-

±20

Гидроксид натрия NaOH

EC-NaOH-

10mg_1

-

от 0 до 0,25 включ.

±20

-

-

св. 0,25 до 10

-

±20

1

2

3

4

5

6

Гидроксид натрия NaOH

EC-NaOH-

10mg 2

-

от 0 до 0,5 включ.

±20

-

-

св. 0,5 до 10

-

±20

EC-NaOH-

10mg 3

-

от 0,25 до 10

-

±20

Щелочи едкие (в пересчёте на гидроксид натрия NaOH)

EC-MeOH-

10mg_1

-

от 0 до 0,25 включ.

±20

-

-

св. 0,25 до 10

-

±20

EC-MeOH-

10mg 2

-

от 0 до 0,5 включ.

±20

-

-

св. 0,5 до 10

-

±20

EC-MeOH-

10mg 3

-

от 0,25 до 10

-

±20

Гипохлорит натрия ClNaO (поверочный компонент Хлор Cl2)

EC-ClNaO-

20mg

от 0,16 до 6,4 млн^-1

от 0,5 до 20

-

±20

EC-ClNaO-

100mg

от 0,8 до 32 млн^-1

от 2,5 до 100

-

±20

Определяемый компонент⁽¹⁾

Модификация

сенсора

Диапазон измерений (ДИ)⁽²⁾ определяемого компонента

Пределы допускаемой основной приведенной к ВПИ погрешности, Y, %

Пределы допускаемой основной относительной погрешности, 5, %

объемной доли, (млн^-1)

массовой концентрации⁽³⁾, мг/м³

1

2

3

4

5

6

Винилхлорид

C2H3CI

PID-C2H3CI-IO

от 0 до 1,9 включ.

от 0 до 5 включ.

± 20

-

св. 1,9 до 10

св. 5 до 26

-

± 20

PID-C2H3CI-

100

от 0 до 10 включ.

от 0 до 26 включ.

± 20

-

св. 10 до 100

св. 26 до 260

-

± 20

PID-C2H3CI-

500

от 0 до 100 включ.

от 0 до 260 включ.

± 20

-

св. 100 до 500

св. 260 до 1300

-

± 20

Бензол

СбНб

PID-C6H6-10

от 0 до 4,6 включ.

от 0 до 15 включ.

± 15

-

св. 4,6 до 10

св. 15 до 32,5

-

± 15

PID-C6H6-100

от 0 до 10 включ.

от 0 до 32,5 включ.

± 15

-

св. 10 до 100

св. 32,5 до 325

-

± 15

PID-C6H6-500

от 0 до 100 включ.

от 0 до 325 включ.

± 15

-

св. 100 до 500

св. 325 до 1625

-

± 15

Этилбензол

C8H10

PID-C8H10-100

от 0 до 10 включ.

от 0 до 44,1 включ.

± 15

-

св. 10 до 100

св. 44,1 до 441

-

± 15

PID-C8H10-500

от 0 до 100 включ.

от 0 до 441 включ.

± 15

-

св. 100 до 500

св. 441 до 2205

-

± 15
