О внесении изменений в описание типа средства измерений «Весы платформенные для статического взвешивания серии PS»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Ритейл Бизнес Солюшнз» № б/н, приказываю:
-
1. Внести изменения в описание типа весов платформенных для статического взвешивания серии PS, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 61689-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
л л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ДЯ метрологии.
С.С. Голубев
Заместитель Руководит*
сертификат: 00E1036E1BO7EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2019 г. № 2783
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные для статического взвешивания серии PS Назначение средства измеренийВесы платформенные для статического взвешивания серии PS (далее - весы) предназначены для статических измерений массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид. Цифровой сигнал передается на терминал весов и измеренное значение массы выводится на экран терминала.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками и устройством обработки аналоговых данных, а также терминала. Терминал располагается либо на стойке, либо является выносным.
В весах устанавливаются датчики весоизмерительные тензорезисторные BM8H, H8C фирмы «Zhonghang Electronic Measuring Instruments Co., Ltd. (ZEMIC)», Китай (Госреестр № 55371-19), датчики весоизмерительные тензорезисторные SQB фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (Госрестр № 57673-14), датчики весоизмерительные SLB615D фирмы «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», Китай (Госреестр № 71699-18).
Весы выпускаются в следующих модификациях: PS5010, PS5011, PS5012, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами. Каждая из модификаций весов имеет однодиапазонные и многоинтервальные исполнения.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (T.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
-
- автоматическое устройство установки на нуль (T.2.7.2.3);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Общий вид терминалов и весов приведен на рисунках 1 - 4.

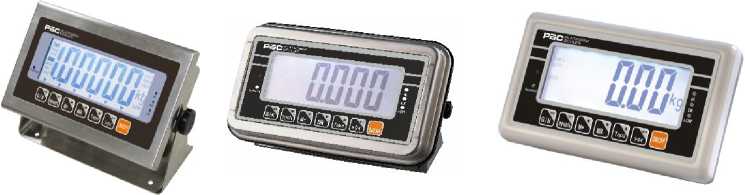

А) CWS
Б) BWS
В) BW
Рисунок 1 - Общий вид терминалов весов

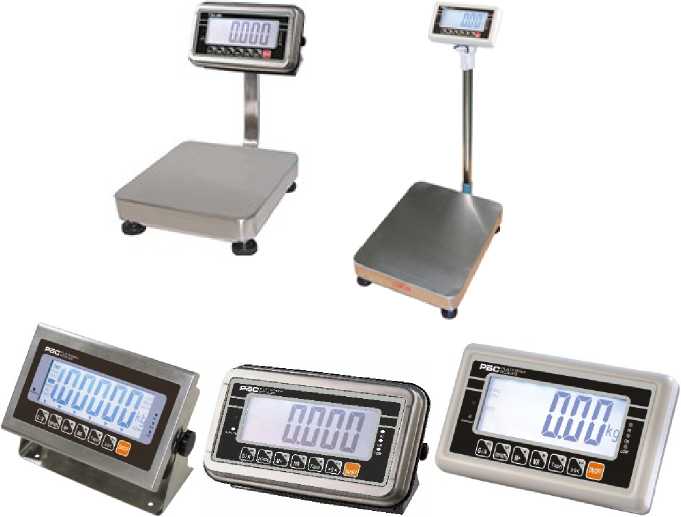

Рисунок 2 - Общий вид весов модификации PS5010, исполнение с дисплеем на стойке и с выносным дисплеем
Рисунок 3 - Общий вид весов модификаций PS5011, PS5012, исполнение с выносным дисплеем
Рисунок 4 - Общий вид весов модификации PS5012, исполнение с выносным дисплеем и П-образной платформой
Маркировка весов производится на маркировочной табличке, разрушающейся при снятии и закрепленной на поверхности корпуса весов, на которую наносится:
-
- обозначение весов;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- действительная цена деления (d) и поверочный интервал (e);
-
- серийный номер весов;
-
- класс точности;
-
- предельные значения температуры;
-
- знак утверждения типа;
-
- наименование предприятия - изготовителя;
-
- дата производства весов.
Класс
III
Диапазон рабочих температур: —10 С.'+4С С Межповерочный интерва
Nr.'No серийный номер.
201 5030ЗО&01
Дата изготовления: 2015

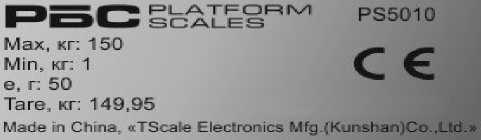

Рисунок 5 - Маркировочная табличка весов
Схема пломбировки от несанкционированного доступа приведена на рисунке 6.

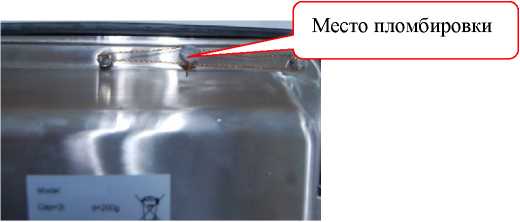

Рисунок 6 - Место пломбировки дисплея
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее во время включения весов при нажатой кнопке «М+».
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.
ПО не может быть изменено без нарушения пломбы. Изменение ПО весов через интерфейс пользователя невозможно.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО весов платформенных для статического взвешивания серии PS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
v.'1.\x |
|
Цифровой идентификатор ПО |
- |
|
Примечание: х принимает значения от 0 до 9. | |
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристикиМаксимальная (Max) и минимальная (Min) нагрузка, действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) весов однодиапазонных весов приведены в таблицах 2 и 4, двухинтервальных весов - в таблицах 3 и 5, основные технические характеристики - в таблице 6, масса и габаритные размеры платформ весов - в таблице 7, масса и габаритные размеры терминалов весов - в таблице 8.
Таблица 2 - Метрологические и технические характеристики однодиапозонных весов модификации PS5010
|
Наименование характеристики |
Значение для модификации PS5010 | |||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
Средний (III) | |||
|
Максимальная нагрузка (Max), кг |
30 |
60 |
150 |
300 |
|
Минимальная нагрузка (Мт), г |
200 |
400 |
1000 |
2000 |
|
Действительная цена деления (d), г |
10 |
20 |
50 |
100 |
|
Поверочный интервал (e), г |
10 |
20 |
50 |
100 |
|
Число поверочных интервалов (n) |
3000 |
3000 |
3000 |
3000 |
|
Пределы допускаемой погрешности для интервалов | ||||
|
взвешивания, mpe, при поверке (в эксплуатации): | ||||
|
- от Min < m <500e включ. |
±0,5е (±1,0е) | |||
|
- св. 500е < m < 2000е включ. |
±1 е (±2,0е) | |||
|
- св. 2000е < m < Max |
±1,5е (±3,0е) | |||
Таблица 3 - Метрологические и технические характеристики двухинтервальных весов модификации PS5010
|
Наименование характеристики |
Значение для модификации PS5010 | ||||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
Средний (III) | ||||
|
Максимальная нагрузка (Мах1/Мах2,), кг |
6/15 |
15/30 |
30/60 |
60/150 |
150/300 |
|
Минимальная нагрузка (Мт), г |
40 |
100 |
200 |
400 |
1000 |
|
Действительная цена деления (d1/d2), г |
2/5 |
5/10 |
10/20 |
20/50 |
50/100 |
|
Поверочный интервал (e1/e2), г |
2/5 |
5/10 |
10/20 |
20/50 |
50/100 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модификации PS5010 | ||||
|
Число поверочных интервалов (n 1/n2) |
3000/ 3000 |
3000/ 3000 |
3000/ 3000 |
3000/ 3000 |
3000/ 3000 |
|
Пределы допускаемой погрешности для | |||||
|
интервалов взвешивания, mpe, при поверке (в | |||||
|
эксплуатации): | |||||
|
- от Min < m <500e1 включ. |
±0,5е1 (±1,0е1) | ||||
|
- св. 500е1 < m < 2000е1 включ. |
±1е1 (±2,0е1) | ||||
|
- св. 2000е1 < m < Мах1включ. |
±1,5е1 (±3,0е1) | ||||
|
- св. Max1 < m < 2000е2 включ. |
±1е2 (±2,0е2) | ||||
|
- св. 2000е2 < m < Max2 |
±1,5е2 (±3,0е2) | ||||
Таблица 4 - Метрологические и технические характеристики однодиапозонных весов модификаций PS5011, PS5012
|
Наименование характеристики |
Значение для модификации | ||||
|
PS5011; PS5012 |
PS5012 | ||||
|
Класс точности по | |||||
|
ГОСТ OIML R 76-1-2011 |
Средний (III) | ||||
|
Максимальная нагрузка (Max), кг |
300 |
600 |
1500 |
2000 |
3000 |
|
Минимальная нагрузка (Min), кг |
2 |
4 |
10 |
20 |
20 |
|
Действительная цена деления (d), г |
100 |
200 |
500 |
1000 |
1000 |
|
Поверочный интервал (e), г |
100 |
200 |
500 |
1000 |
1000 |
|
Число поверочных интервалов (n) |
3000 |
3000 |
3000 |
2000 |
3000 |
|
Пределы допускаемой погрешности для | |||||
|
интервалов взвешивания, mpe, при | |||||
|
поверке (в эксплуатации): | |||||
|
- от Min < m <500e включ. |
±0,5е (±1,0е) | ||||
|
- св. 500е < m < 2000е включ. |
±1е (±2,0е) | ||||
|
- св. 2000е < m < Max |
±1,5е (±3,0е) | ||||
Таблица 5 - Метрологические и технические характеристики двухинтервальных весов модификаций PS5011, PS5012
|
Наименование характеристики |
Значение для модификаций | ||
|
PS5011; PS5012 |
PS5012 | ||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
Средний (III) | ||
|
Максимальная нагрузка (Мах1/Мах2,), кг |
300/600 |
600/1500 |
1500/3000 |
|
Минимальная нагрузка (Мт), кг |
2 |
4 |
10 |
|
Действительная цена деления (d1/d2), г |
100/200 |
200/500 |
500/1000 |
|
Поверочный интервал (e1/e2), г |
100/200 |
200/500 |
500/1000 |
|
Число поверочных интервалов (n 1/n2) |
3000/3000 |
3000/3000 |
3000/3000 |
|
Пределы допускаемой погрешности для интервалов взвешивания, mpe, при поверке (в эксплуатации):
|
±0,5е1 (±1,0е1) ±1е1 (±2,0е1) ±1,5е1 (±3,0е1) ±1е2 (±2,0е2) ±1,5е2 (±3,0е2) | ||
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 6 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выборки массы тары (Т-), кг |
100 % от Мах |
|
Диапазон рабочих температур, °С |
от -10 до +40 |
|
Параметры электропитания от сети переменного тока, В:
|
от 120 до 240 от 49 до 51 |
Таблица 7 - Габаритные размеры и масса ГПУ весов
|
Модификация весов |
Число весоизмерительных датчиков |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более | ||
|
длина (L) |
ширина (W) |
высота (H) | |||
|
PS5010 |
1 |
450 |
350 |
111 |
13 |
|
400 |
400 |
130 |
16 | ||
|
400 |
500 |
136 |
17,5 | ||
|
600 |
600 |
157 |
27 | ||
|
800 |
800 |
169 |
64 | ||
|
600 |
800 |
160 |
49 | ||
|
PS5011 |
4 |
1000 |
1000 |
81 |
100 |
|
1200 |
1200 |
81 |
146 | ||
|
PS5012 |
4 |
1000 |
1000 |
81 |
100 |
|
1200 |
1200 |
81 |
130 | ||
|
1200 |
1500 |
81 |
138 | ||
|
1500 |
1500 |
81 |
160 | ||
Таблица 8 - Габаритные размеры и масса терминалов весов
|
Наименование терминала |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не бо лее | ||
|
длина (L) |
ширина (W) |
высота (H) | ||
|
BWS |
265 |
96 |
164 |
9 |
|
CWS |
290 |
89 |
187 |
11 |
|
BW |
252 |
78 |
152 |
8 |
наносится на титульный лист руководства по эксплуатации и фотохимическим на информационные таблички, закрепленные на корпусе весов.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы платформенные для статического взвешивания |
PS5010 или PS5011 или PS5012 |
1 шт.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - в соответствии с заказом. | ||
Поверка осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- рабочие эталоны 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Идентификационные данные, а также процедура идентификации программного обеспечения весов при поверке приведены в руководстве по эксплуатации.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на заднюю панель дисплея весов и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам платформенным для статического взвешивания серии PSПриказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
ИзготовительФирма «TScale Electronics Mfg.(Kunshan) Co.,Ltd.», Китай
Адрес: № 99 Shunchang Road, Kunshan Hi-tech Industrial Park, Jiangsu, China.
Телефон: 86-512-57669080
ЗаявительОбщество с ограниченной ответственностью «Ритейл Бизнес Солюшнз»
(ООО «Ритейл Бизнес Солюшнз»)
ИНН 7701352620
Адрес: 105062, город Москва, Фурманный переулок, д. 15
Телефон: +7 (495) 640-63-13
Web-сайт: http://www.rbs-retail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
