Приказ Росстандарта №3365 от 27.12.2019

№3365 от 27.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 133598
О продлении срока действия свидетельства № 38784 об утверждении типа средств измерений "Сигнализаторы дистанционные ДС" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3365 от 27.12.2019

2019 год
месяц December
сертификация программного обеспечения

408 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «27» декабря 2019 г. № 3365

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы дистанционные ДС Назначение средства измерений

Сигнализаторы дистанционные ДС (далее - ДС) предназначены для измерений силы постоянного тока, отображения в цифровой, дискретно-аналоговой или графической форме текущего значения измеряемого параметра, а также для управления внешними электрическими цепями по ГОСТ 23125-95 и (или) аналоговыми выходными сигналами по ГОСТ 26.011-80.

Описание средства измерений

Принцип действия ДС основан на измерении и преобразовании значений входных сигналов силы постоянного тока в цифровой код, математической обработке полученной информации микропроцессором согласно заданному алгоритму, отображении измеренных параметров на встроенных индикаторах, архивировании результатов измерений, формировании выходных управляющих сигналов и передаче информации по последовательным каналам связи.

Текущие значения измеряемых параметров от внешних электрических преобразователей поступают на блок нормирования аналоговых сигналов, где они нормируются и через электронный коммутатор поступают на вход АЦП. Цифровое значение сигнала с АЦП поступает на арифметическое устройство микропроцессора, который по программе, заложенной в постоянном запоминающем устройстве (ПЗУ) программ, осуществляет обработку сигнала, используя данные (верхние и нижние границы диапазонов измерений, значения уставок, зоны возврата, калибровочные коэффициенты) из перепрограммируемого ПЗУ данных (РПЗУ).

Полученное текущее значение параметра микропроцессор сравнивает со значением уставок в каждом измерительном канале и передает текущее значение параметра в аналоговый блок, где формируется соответствующий аналоговый выходной сигнал; в канал индикации, где текущее значение параметра отображается на цифровых индикаторах и в согласующий блок для вторичной индикации (ВИ). При выходе текущего значения параметра за предельное значение для данного параметра срабатывают выходные реле (реле уставок) и зажигается соответствующий дискретный индикатор. Сигнал с индикатора пламени через нормирующий блок поступает на счетный вход микропроцессора, где обрабатывается по соответствующей программе и сравнивается с заданным диапазоном частот. При нормальном режиме работы индикатора микропроцессор включает зеленый светодиод "Факел" в канале индикации, при выходе сигнала индикатора за границы диапазона нормальной работы, микропроцессор включает красный светодиод в канале индикации в мигающем режиме и включает/выключает соответствующее реле в релейном блоке.

ДС выпускается в трёх модификациях (исполнениях), отличающихся алгоритмом работы и количеством входов и выходов: ДС-Б-050М1, ДС-Б-050МВ, ДС-Б-070М1.

Конструктивно ДС выполнены в прямоугольном дюралевом корпусе. На лицевой панели ДС расположены:

  • - кнопки для управления режимами работы ДС;

  • - цифровые индикаторы или алфавитно-цифровой дисплей для отображения значений измеряемых параметров;

  • - светодиоды, сигнализирующие о режимах работы ДС и о выходе контролируемого параметра за установленные значения;

  • - разъем USB 2.0 (для модификации ДС-Б-070М1).

На задней стенке прибора находятся:

  • - разъем для подключения питания, релейных выходов и других управляющих цепей;

  • - разъем для подключения первичных преобразователей и датчиков.

Внешний вид ДС представлен на рисунках 1 -3. Места пломбирования отмечены стрелками.

Приказ Росстандарта №3365 от 27.12.2019, https://oei-analitika.ru

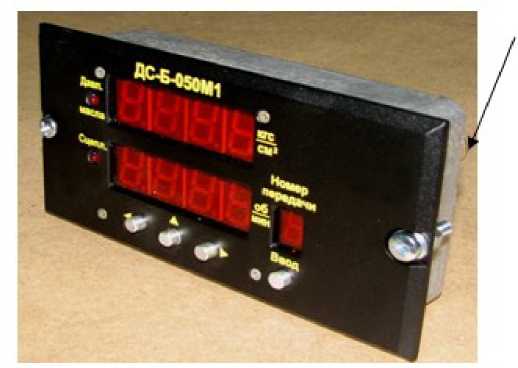

Рисунок 1 - Внешний вид дистанционного сигнализатора

ДС-Б-050М1

Приказ Росстандарта №3365 от 27.12.2019, https://oei-analitika.ru

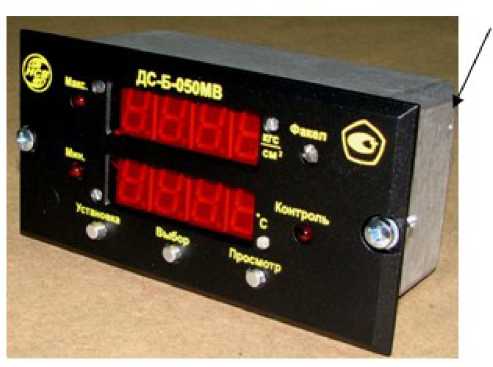

Рисунок 2 - Внешний вид дистанционного сигнализатора ДС-Б-050МВ

Приказ Росстандарта №3365 от 27.12.2019, https://oei-analitika.ru

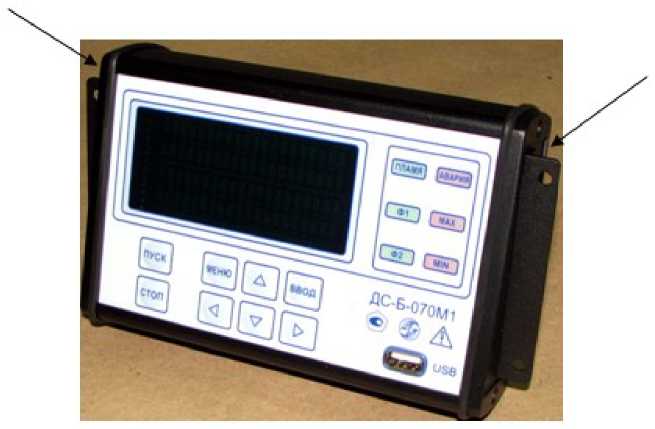

Рисунок 3 - Внешний вид дистанционного сигнализатора ДС -Б-070М1

Пломбирование ДС от несанкционированного доступа предусмотрено мастичной пломбой, устанавливаемой - для модификаций ДС-Б-050М1 и ДС-Б-050МВ на винт, крепящий заднюю стенку; для модификации ДС-Б-070М1 на два винта, крепящие боковые стенки ДС. Оттиск поверительного клейма или голографическая наклейка (знак поверки) наносятся на лицевую панель прибора.

Программное обеспечение

Встроенное программное обеспечение (ПО) ДС предназначено для обработки и передачи результатов измерений, отображения на индикаторе численных значений измеряемых параметров, передачи информации по интерфейсам RS-485, RS-232 или USB 2.0 (для модификации ДС-Б-070М1), управления формированием выходных сигналов.

ПО является полностью метрологически значимым, метрологические характеристики ДС нормированы с учетом влияния ПО. Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения для модификаций

ДС-Б-050МВ

ДС-Б-050М1

ДС-Б-070М1

Идентификационное наименование ПО

-

-

-

Номер версии

(идентификационный номер) ПО

2009

1.45

v.1.42

Цифровой идентификатор ПО

-

-

-

ПО защищено от преднамеренных и непреднамеренных изменений при помощи механического опечатывания, доступ к настройкам ДС защищен паролем. Уровень защиты ПО ДС от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Метрологические и технические характеристики

Основные метрологические и основные технические характеристики ДС представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА:

  • - для исполнения ДС-Б-050М1

  • - для исполнения ДС-Б-050МВ

  • - для исполнения ДС-Б-070М1

от 4 до 20 (от 0 до 5) от 4 до 20 (от 0 до 5) от 4 до 20 (от 0 до 5)

Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока в нормальных условиях (20 ± 5) °C, %

- для всех исполнений

± 0,5

Пределы допускаемой основной приведенной погрешности выходного управляющего аналогового сигнала ДС в нормальных условиях (20 ± 5) °C, %

- для всех исполнений

± 0,5

Пределы допускаемой основной приведенной погрешности срабатывания в нормальных условиях (20 ± 5) °C, %

- для всех исполнений

± 0,5

Пределы дополнительной погрешности измерений силы постоянного тока, дополнительной погрешности выходного управляющего аналогового сигнала и дополнительной погрешности   срабатывания   уставки   при   изменении

температуры окружающей среды, %

- для всех исполнений

± 0,25 на каждые 10 °С в

Продолжение таблицы 2 - Метрологические характеристики

Наименование характеристики

Значение

диапазоне рабочих температур

Диапазон показаний ДС, - для всех исполнений

от - 999 до + 9999

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон изменения рабочих температур, °С - для всех исполнений

от - 40 до + 50

Напряжение питания постоянного тока, В - для всех исполнений

от 22 до 30

Потребляемая мощность, не более, Вт - для всех исполнений

8

Количество аналоговых выходов, не более: - для исполнения ДС-Б-050М1

- для исполнения ДС-Б-050МВ

-

- для исполнения ДС-Б-070М1

2

Количество дискретных выходов, не более: - для исполнения ДС-Б-050М1

5

- для исполнения ДС-Б-050МВ

5

- для исполнения ДС-Б-070М1

10

Масса, не более, кг

- для всех исполнений

1,2

Внешние интерфейсы:

- для исполнения ДС-Б-050М1

RS-485, RS-232

- для исполнения ДС-Б-050МВ

-

- для исполнения ДС-Б-070М1

RS-485, RS-232, USB 2.0

Назначенный срок службы ДС, не менее, лет - для всех исполнений

5

Средняя наработка на отказ ДС с учетом технического обслуживания, не менее, ч

- для всех исполнений

10000

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации и формуляра -типографским способом, для модификаций ДС-Б-050МВ и ДС-Б-070М1 знак утверждения типа наносят на лицевую панель прибора в месте, предусмотренном конструкторской документацией методом шелкографии, для модификации ДС-Б-050М1 - на заднюю панель прибора.

Комплектность средства измерений

Комплект поставки сигнализатора дистанционного ДС приведен в таблице 4.

Таблица 4 Комплектность

Наименование

Обозначение

Количество

Сигнализатор дистанционный ДС

ТУ 4217-008-25969080-2009

1

Кабельные разъемы

-

1 комплект 2)

Преобразователи давления и температуры, прочие преобразователи физических параметров, дополнительные устройства,        кабели

соединительные

3)

Руководство по эксплуатации

ПГСК3.624.ХХХРЭ

1 шт.

Формуляр

ПГСК3.624.ХХХФО

1 шт.

Примечания:

  • 1) Исполнение в соответствии с заказом.

  • 2) При поставке ДС без соединительного кабеля.

  • 3) Обозначение, наименование, количество преобразователей и дополнительных устройств в соответствии с заказом

Поверка

осуществляется по документу ПГСК0.005.006МП «Сигнализаторы дистанционные ДС. Методика поверки», утвержденному ГЦИ СИ - ФГУ «Томский ЦСМ» 18.01.2010 г. с изменением № 1, утверждённым ФБУ «Томский ЦСМ» 17.11.2014 г. Основные средства поверки:

  • - калибратор электрических сигналов СА51 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ) 19612-08) диапазон воспроизведений силы постоянного тока от 0 до 24 мА, пределы абсолютной погрешности воспроизведения силы постоянного тока Д1 = ± (0,025 % + 3 мкА);

  • - генератор сигналов специальной формы ГСС-10 (регистрационный номер в ФИФОЕИ 30405-05) диапазон установки частоты от 1 мкГц до 10 МГц, пределы абсолютной погрешности установки частоты Др = ± (540-6 F + 1 мкГц); диапазон установки размаха напряжения выходного сигнала от 1 мВ до 10 В, пределы допускаемой абсолютной погрешности установки напряжения Ди = ± (0,00FU + 0,2 мВ);

  • - вольтметр универсальный В7-78/1 (регистрационный номер в ФИФОЕИ 31773-06) диапазон измерений напряжения от 1 мкВ до 100 В, пределы абсолютной погрешности измерений напряжения Ди = ± (0,004540-2изм + 6 е.м.р.); диапазон измерений силы постоянного тока от 0,001 мкА до 100 мА, пределы абсолютной погрешности измерений силы постоянного тока Д1 = ± (0,05 • 10-2^1изм + 5 е.м.р);

  • - магазин электрического сопротивления Р4831 (регистрационный номер в ФИФОЕИ 38510-08) диапазон воспроизведения сопротивления постоянному току от 0 до 111111,10 Ом, класс точности КТ 0,02/240-6;

  • - термометр ртутный лабораторный стеклянный ТЛ-4 (регистрационный номер в ФИФОЕИ 303-91) диапазон измерений температуры от 0 до 55 °С, класс точности КТ 1;

  • - гигрометр психометрический ВИТ-2 (регистрационный номер в ФИФОЕИ 9364-08) диапазон измерений относительной влажности от 20 до 90 %, пределы допускаемой абсолютной погрешности Д = ± 7 %;

- источник питания постоянного тока Б5-71 (регистрационный номер в ФИФОЕИ 11999-06) диапазон установки значений выходного стабилизированного напряжения от 0 до 30 В, пределы допускаемой абсолютной погрешности установки выходного напряжения Ди = ± 200 мВ; диапазон установки значений входного стабилизированного тока от 0 до 10 А, пределы допускаемой абсолютной погрешности установки выходного тока Д1 = ± 40 мА.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке сигнализаторов дистанционных ДС.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к сигнализаторам дистанционным ДС

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4217-008-25969080-2009 Сигнализаторы дистанционные ДС. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно - Производственное объединение «Наука и серийный выпуск» (ООО «НПО «Наука и серийный выпуск»).

ИНН 7017061607

Адрес: Россия, 634009, г. Томск, ул. Розы Люксенберг, 27

Юридический адрес: Россия, 393764, Тамбовская обл., г. Мичуринск, ул. Фабричная, д. 6А.

Тел./факс (47545) 2-28-35, 2-41-39, 9-29-07, 9-29-08.

E-mail: tamb-nm2@yandex.ru

Сайт: http://zaonsv.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»).

Юридический адрес: Россия, 634012, г. Томск, ул. Косарева, д.17а.

Тел. (3822) 55-44-86, факс (3822) 56-19-61, голосовой портал (3822) 90-23-53.

E-mail: tomsk@tcsms.tomsk.ru.

Сайт: http://tomskcsm.ru http://томскцсм.рф.

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний в целях утверждения типа № 30113-13 от 03.06.2013 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 декабря 2019 г.                                                3365

Москва

О продлении срока действия свидетельства № 38784 об утверждении типа средств измерений «Сигнализаторы дистанционные ДС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НПО «Наука и серийный выпуск» от 22 ноября 2019 г. №№ 89, 90 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа сигнализаторов дистанционных ДС, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 18621-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

  • 2. Продлить срок действия свидетельства № 38784 об утверждении типа сигнализаторов дистанционных ДС на последующие 5 лет.

  • 3. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

С.С. Голубев

г                          \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1036E1B07E0FB80EA1189DOBCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06.11.2020

X_____—______
