УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 419
Лист № 1 Регистрационный № 67599-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры емкостные ТИТАН-136У
Назначение средства измеренийУровнемеры емкостные ТИТАН-136У (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в закрытых и открытых баках, отстойниках, резервуарах и т.п.
Описание средства измеренийПринцип действия уровнемеров основан на измерении электрической емкости между электродами конденсатора, которыми служат измерительный зонд (далее - зонд) уровнемера и стенки резервуара или стенки референтной трубки зонда. Изменение уровня контролируемой среды приводит к изменению емкости конденсатора, значение которой преобразуется в выходной аналоговый сигнал, пропорциональный уровню контролируемой среды.
Уровнемеры состоят из электронного блока, вмонтированного в металлический корпус, и подсоединенного к нему зонда. У уровнемеров в высокотемпературном исполнении между электронным блоком и зондом установлена теплоотводящая трубка.
Зонд уровнемеров имеет различное конструктивное исполнение, в зависимости от области применения и типа контролируемой среды.
Электронный блок уровнемеров выпускают в стандартном и модифицированном исполнениях, которые отличаются элементами настройки и способом электрического подключения.
Уровнемеры выпускаются различных модификаций (ТИТАН-136У-10, ТИТАН-136У-11, ТИТАН-136У-12, ТИТАН-136У-20, ТИТАН-136У-22, ТИТАН-136У-30, ТИТАН-136У-31, ТИТАН-136У-32, ТИТАН-136У-40, ТИТАН-136У-20М, ТИТАН-136У-21М, ТИТАН-136У-22М, ТИТАН-136У-23М, ТИТАН-136У-24М, ТИТАН-136У-25М, ТИТАН-136У-30М, ТИТАН-136У-31М, ТИТАН-136У-40М, ТИТАН-136У-41М, ТИТАН-136У-43М, ТИТАН-136У-44М, ТИТАН-136У-50М), отличающихся диапазоном измерений, конструктивным исполнением зонда, отсутствием или наличием взрывозащиты и теплоотводящей трубки, типом механического и электрического соединений, типом выходного сигнала, возможностью и способом конфигурирования.
Результаты измерений уровнемеров посредством выходных аналоговых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Настройка уровнемеров со стандартным электронным блоком осуществляется с помощью регулировочных элементов (переключатели и триммеры), а с модифицированным -с помощью магнитной ручки.
Для электрического подключения уровнемеры со стандартным электронным блоком комплектуются съемным коннектором, а уровнемеры с модифицированным электронным блоком имеют разъем «Lemo».
Уровнемеры монтируются вертикально на резервуаре с помощью резьбового соединения или соединения «tri-clamp».
Общий вид уровнемеров представлен на рисунке 1.

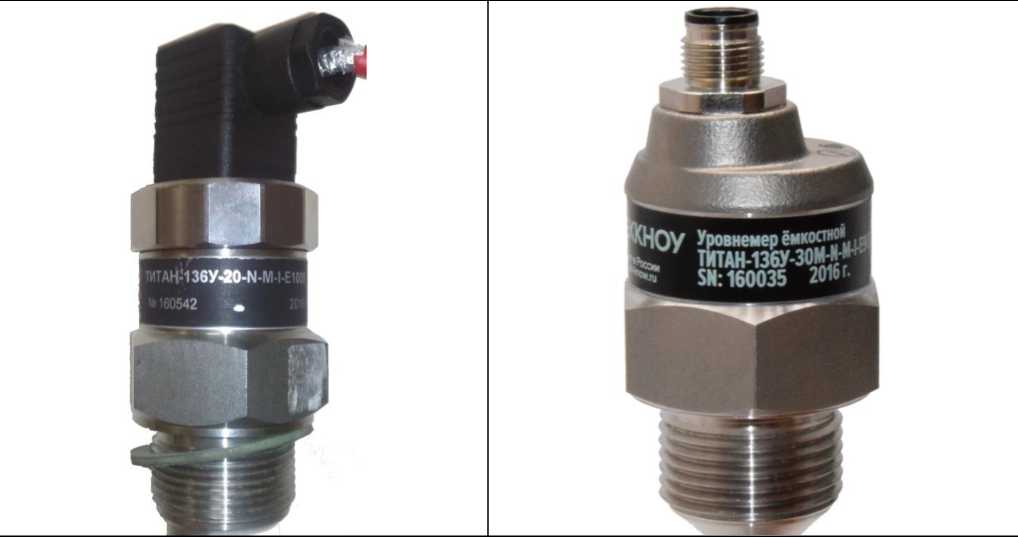

Общий вид электронного блока Общий вид электронного блока уровнемеров уровнемеров стандартного исполнения модифицированного исполнения

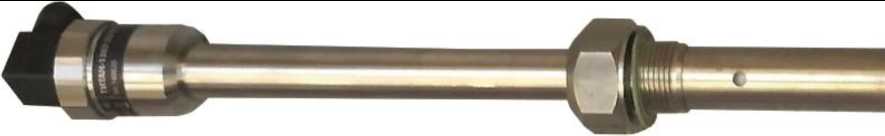

Общий вид измерительных зондов в исполнении
10, 11, 12 |
20, 22 |
32 |
40 |
20М, 23М |
21М, 22М, 24М, 25М |
30М, 31М |
40М, 41М, 43М, 44М |
50М |
т |
I |
Г |
Т7 |
т |
т |
1 |
т |
Общий вид уровнемеров в высокотемпературном исполнении
Рисунок 1 - Внешний вид уровнемеров емкостных ТИТАН-136У, обозначение места нанесения маркировки
Уровнемеры имеют цельносварной неразборный металлический корпус и не требуют пломбировки от несанкционированного доступа.
Программное обеспечениеУровнемеры имеют встроенное программное обеспечение CLM, предназначенное для идентификации, сбора, обработки, регистрации данных, настройки и диагностики уровнемеров.
Уровень защиты программного обеспечения уровнемеров со стандартным электронным блоком «низкий» в соответствии с Р 50.2.077-2014.
Уровень защиты программного обеспечения уровнемеров с модифицированным электронным блоком «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
CLM |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1-3 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, м* |
от 0 до 20 |
Пределы допускаемой основной приведенной погрешности измерений уровня, % от верхнего предела диапазона измерений |
±1 |
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды и контролируемой среды в диапазоне рабочих температур, на каждый 1 °С, % от верхнего предела диапазона измерений |
±0,05 |
Нормальные условия измерений:
|
от +15 до +25 80 |
* зависит от длины зонда. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальная длина зонда, м: - исполнение 10 |
от 0,2 до 5,0 |
- исполнения 11, 12 |
от 0,2 до 3,0 |
- исполнения 20, 22 |
от 0,2 до 3,0 |
- исполнения 30, 31, 32 |
от 1,0 до 20,0 |
- исполнение 40 |
от 0,2 до 2,0 |
- исполнения 20М, 21М, 22М, 23М, 24М, 25М |
от 0,2 до 1,0 |
- исполнения 30М, 31М |
от 0,2 до 3,0 |
- исполнения 40М, 41М, 43М, 44М |
от 0,2 до 1,0 |
- исполнение 50М |
от 0,2 до 6,0 |
Наименование характеристики |
Значение |
Выходной сигнал:
|
от 4 до 20 от 0 до 10 |
Напряжение питания постоянного тока*, В |
от 9 до 36 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры*, мм, не более:
|
55 55 20700 |
Масса*, кг, не более |
30 |
Диапазон температуры окружающей среды, °С:
|
от -50 до +85 от -50 до +75 |
Диапазон температуры контролируемой среды*, °С |
от -50 до +300 |
Максимальное рабочее избыточное давление, МПа |
7,5 |
Диапазон диэлектрической проницаемости контролируемой среды |
от 2 до 81 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
11 |
Степень защиты от внешних воздействий по ГОСТ 14254 |
IP 67 |
Маркировка взрывозащиты:
|
0ExiaIIBT4/T5/T6 X 0ExiaIIBT3/T4/T5/T6 X |
* зависит от модификации уровнемера. |
наносится на титульный лист руководства по эксплуатации и на идентификационную табличку, закрепленную на электронном блоке уровнемера, типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность уровнемеров
Наименование |
Обозначение |
Количество |
Уровнемер емкостной ТИТАН-136У |
1 шт. | |
Коннектор* |
1 шт. | |
Магнитная ручка** |
1 шт. | |
Упаковка |
1 шт. | |
Паспорт |
ПС 4214.001.44345622.136У |
1 экз. |
Руководство по эксплуатации |
РЭ 4214.001.44345622.136У |
1 экз. на партию |
* поставляется только для уровнемеров со стандартным электронным блоком; ** поставляется только для уровнемеров с модифицированным электронным блоком. |
приведены в документе РЭ 4214.001.44345622.136У «Уровнемер емкостной ТИТАН-136У. Руков одство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам емкостным ТИТАН-136УТУ 4214-001-44345622-2015 Уровнемеры емкостные ТИТАН-136У. Технические условия.
ИзготовительАкционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
ИНН 7801079340
Адрес: 192148, г. Санкт-Петербург, пр. Елизарова, д. 31, корпус 2, литер А
Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, д. 17, корп. 3,литер Е, пом. 24 - Н, офис 4
Телефон: +7 (812) 324-56-27, факс: +7 (812) 324-56-29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 419
Лист № 1 Регистрационный № 67600-17 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры волноводно-радарные ТИТАН-370У
Назначение средства измеренийУровнемеры волноводно-радарные ТИТАН-370У (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в закрытых и открытых баках, отстойниках, резервуарах и т.п.
Описание средства измеренийПринцип действия уровнемеров основан на измерении интервала времени между излучением электромагнитного импульса и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Уровнемеры состоят из электронного блока, вмонтированного в металлический корпус, и подсоединенного к нему волновода. У уровнемеров в высокотемпературном исполнении между электронным блоком и волноводом установлена теплоотводящая трубка. К электронному блоку уровнемеров может быть подключен дисплейный модуль ДМ-70, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Электронный блок вырабатывает электромагнитные импульсы длительностью 0,5 нс, которые передаются на волновод через узел крепления. Импульсы распространяются вдоль волновода. При попадании в среду с другой диэлектрической проницаемостью часть энергии импульса отражается от ее поверхности и возвращается к узлу крепления волновода, где принимается электронным блоком. Электронный блок измеряет интервал времени между излучаемым электромагнитным импульсом и эхо-сигналом. Затем, вычисляется расстояние до контролируемой среды и, с учетом высоты резервуара и положения уровнемера, значение уровня, которое преобразуется в сигнал аналогового и/или цифрового в ыхода.
Волновод уровнемеров имеет различное конструктивное исполнение, в зависимости от области применения и типа контролируемой среды.
Уровнемеры выпускаются различных модификаций (ТИТАН-370У-10, ТИТАН-370У-11, ТИТАН-370У-12, ТИТАН-370У-20, ТИТАН-370У-30, ТИТАН-370У-32, ТИТАН-370У-33, ТИТАН-370У-34, ТИТАН-370У-35) отличающихся диапазоном измерений, конструктивным исполнением волновода, отсутствием или наличием взрывозащиты и теплоотводящей трубки, типом механического и электрического соединений, типом выходного сигнала, отсутствием или наличием дисплейного модуля ДМ-70.
Результаты измерений уровнемеров посредством выходных аналоговых или цифровых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Конфигурирование уровнемеров осуществляется с помощью кнопок на дисплейном модуле ДМ-70, с помощью внешнего HART-коммуникатора, персонального компьютера через HART-модем или через интерфейс RS485 (Modbus RTU).
Уровнемеры монтируются на резервуаре с помощью резьбового или фланцевого соединения.
Общий вид уровнемеров представлен на рисунке 1.
Общий вид электронного блока | |||
м | |||
Общий вид электронного блока с дисплейным модулем ДМ-70 |
Общий вид электронного блока с без дисплейного модуля | ||
Г 1 ■' |
ф | ||
Общий вид волноводов в исполнении | |||
10; 11; 12 |
20 |
30; 32; 33; 34; 35 | |
т |
1 |
Г | |
Общий вид уровнемеров в высокотемпературном исполнении | |||
г |
Рисунок 1 - Внешний вид уровнемеров волноводно-радарных ТИТАН-370У, обозначение места нанесения маркировки
Уровнемеры от несанкционированного доступа пломбируются с помощью клейма-наклейки, которая наносится на электронный блок под крышкой уровнемера. Место нанесения клейма-наклейки указано на рисунке 2.
Рисунок 2 - Место нанесения клейма-наклейки
Программное обеспечениеУровнемеры имеют встроенное программное обеспечение ТИТАН-370У и встроенное программное обеспечение ДМ-70, установленное на дисплейный модуль ДМ-70. Программное обеспечение ТИТАН-370У предназначено для идентификации, сбора, обработки, регистрации и передачи данных. Программное обеспечение ДМ-70 предназначено для передачи данных, настройки, диагностики и отображения результатов измерений.
Уровень защиты программного обеспечения уровнемеров «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование программного обеспечения |
ТИТАН-370У |
ДМ-70 |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 2.4 |
не ниже 4.2 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня*, м |
от 0,10 до 39,89 |
Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнения 10, 11, 12), мм, в диапазоне | |
измерений уровня: | |
- от 0,1 до 0,2 включ., м; |
±10 |
- св. 0,2 до 2,0 включ., м; |
±4 |
- св. 2,0 до (L - 0,2) включ., м; |
±2 |
- св. (L - 0,2) до L м |
±6 |
Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнение 20), мм, в диапазоне | |
измерений уровня: | |
- - от 0,1 до 0,2 включ., м; |
±5 |
- св. 0,2 до 2,0 включ., м; |
±3 |
- св. 2,0 до (L - 0,2) включ., м; |
±2 |
- св. (L - 0,2) до (L - 0,01) м |
±6 |
Наименование характеристики |
Значение |
Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнения 30, 32, 33, 34, 35), мм, в диапазоне измерений уровня:
|
±10 ±4 ±2 ±6 |
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от верхнего предела диапазона измерений |
±1 |
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры контролируемой среды в диапазоне рабочих температур, на каждый 1 °С, % от верхнего предела диапазона измерений |
±0,03 |
Дискретность отсчета, мм |
1 |
Нормальные условия измерений:
|
от +15 до +25 80 |
* зависит от исполнения и длины волновода (L, м). |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальная длина волновода*, м: | |
- исполнение 10; |
от 0,3 до 8,0 |
- исполнения 11, 12; |
от 0,3 до 2,0 |
- исполнение 20; |
от 0,2 до 3,0 |
- исполнения 30, 33, 34, 35; |
от 1,0 до 40,0 |
- исполнение 32 |
от 1,0 до 12,0 |
Выходной сигнал |
от 4 до 20 мА, HART; или RS485 (Modbus RTU) |
Напряжение питания постоянного тока, В: | |
- исполнение N (взрывобезопасная среда); |
от 18 до 36 |
- исполнения Xi, XiT (взрывоопасная среда); |
от 18 до 30 |
- исполнения Xd, XdT (взрывоопасная пылевая среда) |
от 18 до 33 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры**, мм, не более: | |
- высота |
70 |
- ширина |
101 |
- длина |
40336 |
Масса**, кг, не более |
30 |
Диапазон температуры окружающей среды, °С: | |
- исполнения N; NT |
от -40 до +85 |
- исполнение Xi; XiT; |
от -40 до +80 |
- исполнения, Xd, XdT |
от -40 до +70 |
Диапазон температуры контролируемой среды**, °С |
от -40 до +300 |
Максимальное рабочее избыточное давление, МПа |
15 |
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
11 |
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 67 |
* допускается укорачивание волновода, ** зависит от модификации уровнемера. |
Маркировка взрывозащиты уровнемеров для различных модификаций приведена в таблице 4.
Таблица 4 - Маркировка взрывозащиты уровнемеров
Исполнение взрывозащиты |
Ех-маркировка по ГОСТ 30852.0-2012 (МЭК 60079-0:1998) |
Ех-маркировка по ГОСТ Р МЭК 60079-0-2011 | |
Xi |
исполнения 10, 11, 12, 20, 30, 32, 33, 34, 35 |
0ExiaIIBT6 X |
- |
XiT |
электронный блок |
1ExiaIIBT6 X |
- |
волновод:
34, 35 |
0ExiaIIBT3/T4/T5/T6 X 0ExiaIIBT4/T5/T6 X |
- | |
Xd |
исполнения 10, 30, 33, 34, 35 |
- |
Ex ta IIIC T85°C Da |
XdT |
электронный блок:
|
Ex tb IIIC T85°C.. ,T200°C Db Ex tb IIIC T75°C.T130°C Db | |
волновод |
- |
Ex ta IIIC T85°C Da |
наносится на титульный лист руководства по эксплуатации и на идентификационную табличку, закрепленную на электронном блоке уровнемера, типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность уровнемеров
Наименование |
Обозначение |
Количество |
Уровнемер волноводно-радарный ТИТАН-370У |
1 шт. | |
Дисплейный модуль ДМ-70* |
1 шт. | |
Портативный HART-коммуни катор * |
1 шт. | |
Упаковка |
1 шт. | |
Паспорт |
ПС 4214.002.44345622.370У |
1 экз. |
Руководство по эксплуатации |
РЭ 4214.002.44345622.370У |
1 экз. на партию |
* поставляется по заказу. |
приведены в документе РЭ 4214.002.44345622.370У «Уровнемер волноводно-радарный ТИТАН-370У. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам волноводно-радарным ТИТАН-370УТУ 4214-003-44345622-2015 Уровнемеры волноводно-радарные ТИТАН-370У.
Технические условия
ИзготовительАкционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
ИНН 7801079340
Адрес: 192148, г. Санкт-Петербург, пр. Елизарова, д. 31, корпус 2, литер А Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, д. 17, корп. 3,литер Е, пом. 24 - Н, офис 4
Телефон: +7 (812) 324-56-27, факс: +7 (812) 324-56-29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
