МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ _____1954_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

<___________—__________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1954

Регистрационный № 26308-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные ИМ2315

Преобразователи измерительные ИМ2315 (далее - преобразователи) предназначены для преобразования величины электрического сопротивления термопреобразователя сопротивления (ТС) с различными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 в унифицированный токовый сигнал от 4 до 20 мА.

Принцип действия преобразователя основан на измерении и преобразовании аналоговых сигналов ТС в унифицированный сигнал постоянного тока 4-20 мА. Ко входу преобразователя подключается ТС, через который пропускается ток величиной около 1 мА. Падение напряжения на ТС поступает на 16-разрядный АЦП микроконтроллера, в котором производится линеаризация НСХ ТС. Далее полученное значение нормализуется к заданному диапазону температур и НСХ ТС и преобразуется в выходной ток с диапазоном 4-20 мА.

Преобразователи выполнены в виде герметичного модуля, устанавливаемого в резьбовое отверстие кабельного ввода термопреобразователя сопротивления с резьбой М20х1.5. Преобразователь имеет вход для подключения термопреобразователя сопротивления по двухпроводной схеме и токовый выход от 4 до 20 мА.

Преобразователи выпускаются в следующих модификациях ИМ2315 ХХХХХ - А,

где ХХХХХ - диапазон измеряемых температур в комплекте с ТС:

от минус 50 до плюс 50 °С

от 0 до плюс 100 °С

от 0 до плюс 150 °С от 0 до плюс 200 °С от 0 до плюс 300 °С от 0 до плюс 500 °С.

Для ТС с R = 50 Ом добавляются символы 50.

А - погрешность преобразователя - 0,1 % или 0,25 %.

Общий вид преобразователя представлен на рисунках 1 и 2.

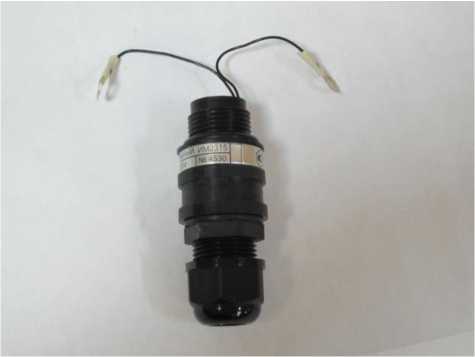

Рисунок 1 - Общий вид преобразователя

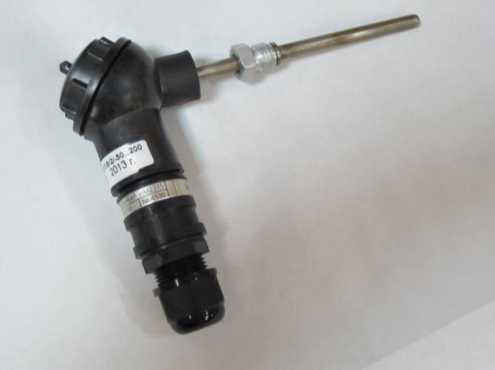

Рисунок 2 - Преобразователь в сборе с термопреобразователем сопротивления

Пломбирование преобразователей измерительных ИМ2315 не предусмотрено.

Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается изготовителем и в процессе эксплуатации изменению не подлежит. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на паспорт типографским способом и на шильде, размещенном на корпусе преобразователя.

Таблица 4 - Комплектность средства измерений

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»;

ИМ23.15.001ТУ Преобразователи измерительные ИМ2315. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП «Интромаг»)

ИНН 5903020720

Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б

Телефон (342) 237-17-80

Факс (342) 237-17-49

E -mail: vzel@mpm.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 350-25-83

Факс: (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии

от «25» сентября 2023 г. № 1954

Лист № 1 Регистрационный № 56651-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термопреобразователей сопротивления КДТС

Комплекты термопреобразователей сопротивления КДТС (в дальнейшем по тексту именуемые КДТС) предназначены для непрерывного измерения разности температур жидкого теплоносителя в прямом и обратном трубопроводах систем теплоснабжения в составе теплосчетчиков на предприятиях тепловых сетей, тепловых пунктах жилых, общественных и производственных зданий, центральных тепловых пунктах, тепловых сетях объектов бытового назначения, источников теплоты.

Описание средства измерений

Принцип действия термопреобразователей сопротивления (далее - ТС), входящих в комплект КДТС основан на зависимости электрического сопротивления материала чувствительного элемента ТС (далее - ЧЭ) от температуры.

Конструктивно КДТС состоят из подобранной по идентичности индивидуальной статической характеристики пары ТС с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009.

ЧЭ представляет собой конструкцию,  выполненную  из тонкопленочных

чувствительных элементов в защитной арматуре из нержавеющей стали 12Х18Н10Т. Схемы внутренних соединений проводников ТС - 2-х или 4-х проводные.

Конструкция ТС - неразборная (неремонтопригодная).

КДТС выпускаются в 3-х различных исполнениях (модификации 014, 035, 045, 054, 105, 145), отличающихся типом НСХ, классом допуска ТС, входящих в комплект, длиной монтажной части, диаметром и конструкцией защитной арматуры (с коммутационной головкой или с кабельным выводом), способом крепления.

Фотографии общего вида модификаций КДТС приведены на рисунках 1-4.

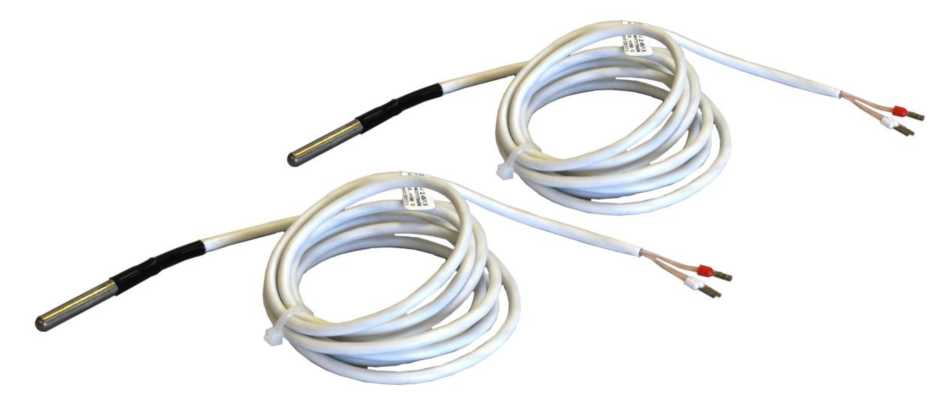

Рис.1 - КДТС в исполнении 014

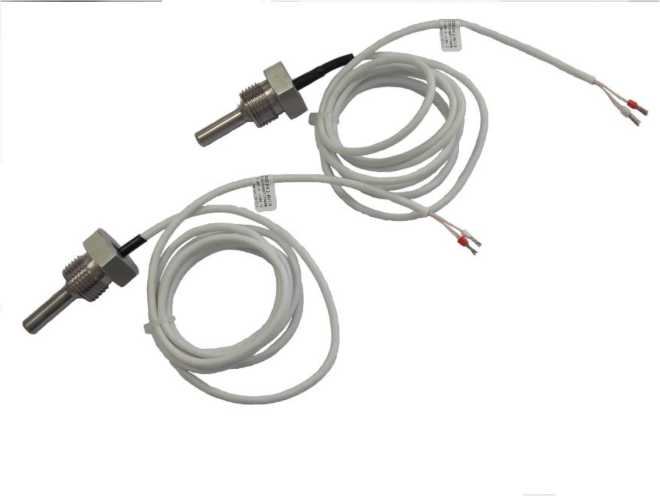

Рис.2 - КДТС в исполнении 054

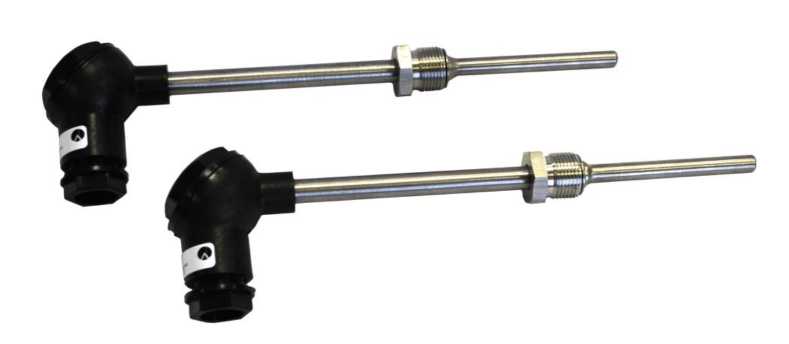

Рис.3 - КДТС в исполнении 105

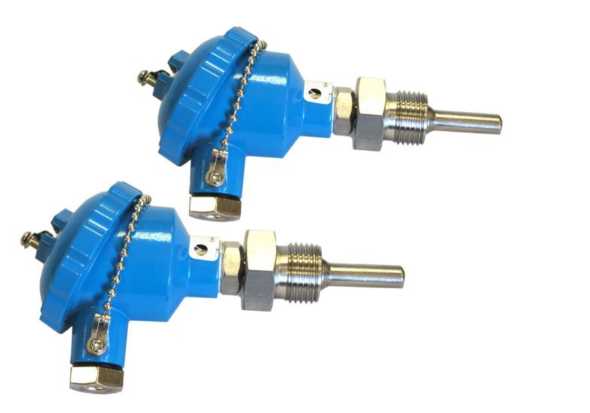

Рис.4 - Общий вид КДТС в исполнении 035, 045, 145

Основные метрологические и технические характеристики представлены в таблице 1.

Таблица 1

Знак утверждения типа наносится на шильдик ТС, входящих в КДТС методом фотолитографии или другим способом, не ухудшающим качества изделия, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

В комплектность поставки КДТС входят:

- Комплект термопреобразователей сопротивления КДТС

- Паспорт КУВФ.405210.003 ПС

- Руководство по эксплуатации КУВФ.405210.003 РЭ

- Гарантийный талон

- Методика поверки КУВФ.405210.003 МП

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.405210.003РЭ.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;

ТУ 4211-024-46526536-2013 «Комплекты термопреобразователей сопротивления КДТС. Технические условия»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Изготовитель

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б»

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1954

Лист № 1 Регистрационный № 71045-18 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э

Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения объемной доли взрывоопасных углеводородных газов, диоксида углерода, токсичных газов, кислорода и водорода в окружающей атмосфере.

Описание средства измерений

Принцип действия газоанализатора ИГМ-10ИК с инфракрасным оптическим сенсором MIPEX® (МИП ВГ-02-Х-Х) основан на избирательном поглощении инфракрасного излучения молекулами анализируемого газа в инфракрасном оптическом диапазоне.

Принцип действия газоанализатора ИГМ-10Э с электрохимическим сенсором основан на возникновении электрического тока между электродами сенсора при их взаимодействии с молекулами определяемого компонента, пропорционального его концентрации.

Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены в металлическом цилиндрическом корпусе с крышкой, на боковой поверхности которого расположен кабельный ввод для подключения внешних цепей.

Конструктивное исполнение газоанализаторов ИГМ-1С)ИК-ХЛ''(Г) и ИГМ-10Э-ХЛ''(Т),

где

Х - обозначение измеряемого компонента [от (1) до (15)];

Y - обозначение источника питания [(1) - внешнее питание, коммутация внешних цепей через кабельный ввод; (2) - питание от встроенного источника - литий-тионилхлоридная батарея, коммутация внешних цепей через разъем];

T - обозначение диапазона измерений по температуре выбираемое из ряда -10,-30,-40, -60. Газоанализаторы состоят из следующих функциональных модулей:

• - сенсор инфракрасный оптический МИП ВГ-02-Х-Х (точная маркировка зависит от целевого газа) или электрохимический сенсор, установленный на плату сопряжения;

• - электронный модуль, включающий в себя плату питания, обеспечивающую функционирование газоанализатора и коммутацию внешних цепей;

• - батарейный отсек с предустановленной батареей (только для конструктивного исполнения, работающего от батареи).

Сенсор инфракрасный оптический МИП ВГ-02-Х-Х включает в себя инфракрасный светодиод, приемники «опорного» и «рабочего» каналов, усилители сигналов, стабилизатор питания.

Сенсор выдает значение объемной доли измеряемого газа в цифровой форме по последовательному интерфейсу UART. Сенсор имеет искробезопасное исполнение с маркировкой Ex ia ПС Ga U и подключается к газоанализатору по искробезопасным цепям.

Информация об объемной доле измеряемого газа снимается с электрохимического сенсора в аналоговой форме.

Электронный модуль включает в себя управляющий микроконтроллер, формирователь сигналов интерфейса токовой петли, формирователи сигналов цифровых интерфейсов (RS-485, RS-232, UART), два транзистора, включенных по схеме «с общим коллектором» для индикации превышения пороговых значений концентрации газа логическими уровнями и магнитный датчик.

Микроконтроллер выполняет следующие функции:

• - управление всеми узлами газоанализатора;

• - считывание и обработка сигналов магнитного датчика;

• - индикацию состояния и режима работы газоанализатора;

• - обмен информацией с газовым сенсором и внешними устройствами.

Формирователь сигналов интерфейса токовой петли включает в себя формирователь тока внешней цепи и барьер искрозащиты. Основная функция узла - обеспечение искробезопасного сигнала внешней цепи токовой петли.

Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 67 по ГОСТ 14254-2015.

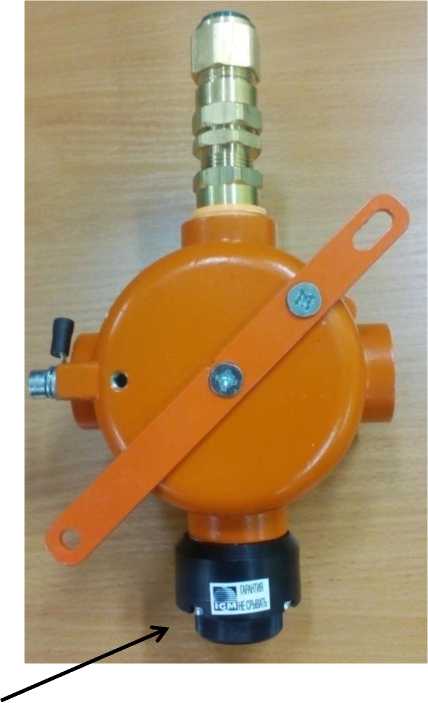

Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

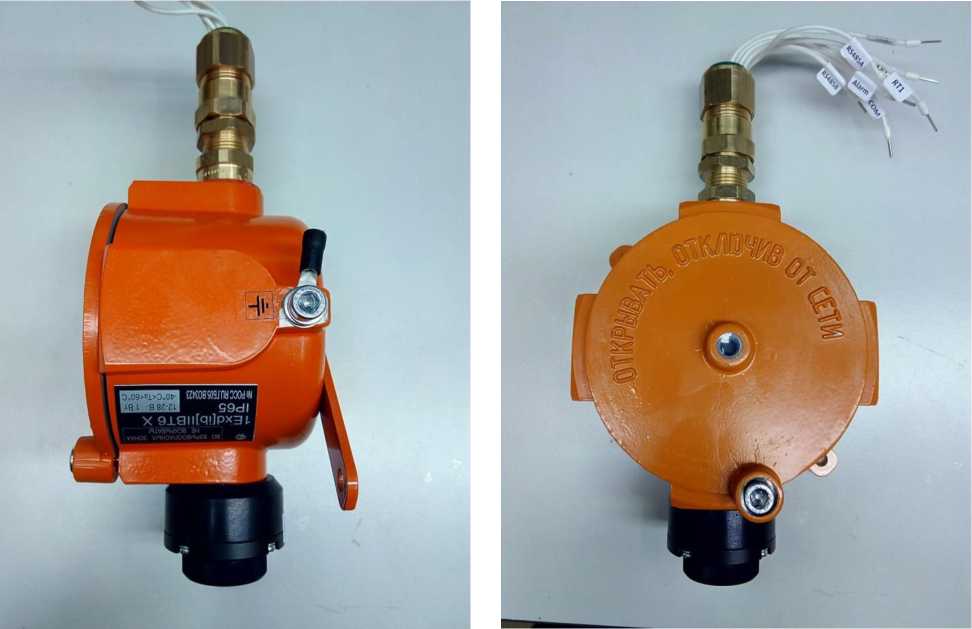

Рисунок 1 - Общий вид газоанализаторов ИГМ-10ИК и ИГМ-10Э

Рисунок 2 - Схема пломбировки от несанкционированного доступа газоанализаторов ИГМ-10ИК и ИГМ-10Э

Знак поверки наносится в Паспорт МРБП.413347.010 ПС или свидетельство о поверке.

Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с P 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность газоанализаторов

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ТУ МРБП.413347.010 Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э. Технические условия.

Общество с ограниченной ответственностью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор») ИНН 7802806380

Юридический адрес: 194156, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5, лит. А, оф. 104

Места осуществления деятельности:

194156, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5, лит. А, оф. 104 188309, Ленинградская обл., Гатчинский р-н, гп. Гатчинское, г. Гатчина, ул. Новоселов, д. 7в

Тел.: +7 (812) 601-06-94; +7 (812) 601-06-90

E-mail: info@igm-pribor.ru

Испытательный центр Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» сентября 2023 г. № 1954

Лист № 1 Регистрационный № 72503-18                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы оптоэлектронные измерительные «СКС-Т1»

Назначение средства измерений

Системы оптоэлектронные измерительные «СКС-Т1» (далее - системы) предназначены для регистрации импульсов электрического напряжения и измерения коэффициента преобразования.

Описание средства измерений

Принцип действия систем основан на пропорциональном аналого-цифровом преобразовании входных импульсов электрического напряжения в цифровой код с последующей обработкой, запоминанием и измерением их амплитудных значений с помощью поставляемого программного обеспечения, функционирующего под управлением персональной электронно-вычислительной машины (ПЭВМ).

Измеряемый системами коэффициент преобразования является амплитудной характеристикой импульсов электрического напряжения и представляет собой отношение амплитуды выходного импульса к амплитуде входного импульса.

Каждая система состоит из следующих частей: измерительного преобразующего блока (ИПБ), симплексного одномодового волоконно-оптического кабеля (ВОК), приемнопередающего блока (ППБ) и программно-математического обеспечения (ПО). Каждая система имеет восемь одинаковых измерительных каналов.

При работе исследуемый импульс электрического напряжения подается на один из входов измерительного преобразующего блока (ИПБ), где после усиления и фильтрации осуществляется его аналого-цифровое линейное преобразование в оптический сигнал, который по симплексному одномодовому волоконно-оптическому кабелю (ВОК) передается к приемному передающему блоку (ППБ), где обеспечивается обратное преобразование оптического сигнала в пропорциональный по амплитуде электрический. Использование волоконно-оптического кабеля позволяет полностью исключить помеховое влияние внешних электромагнитных полей на амплитуду и форму регистрируемых импульсов напряжения. Для регистрации сигналов с выхода ППБ и определения их амплитудных значений, используется ПЭВМ с поставляемым в комплекте программно-математическим обеспечением.

В состав ИПБ входят следующие узлы: управляемый усилитель с дифференциальным входом, аналого-цифровой преобразователь (АЦП), блок управления, двухканальный блок питания, медиа конвертер для преобразования электрического цифрового сигнала в оптический. При работе исследуемый аналоговый импульс напряжения поступает на дифференциальный вход усилителя с изменяемым коэффициентом передачи, использование дифференциального входа позволяет значительно уменьшить влияние синфазных помех на преобразуемый сигнал. После усиления и фильтрации аналоговый сигнал поступает на вход АЦП, который преобразует его в цифровой сигнал и передает его в блок управления. Использование встроенного в ИПБ АЦП позволяет снизить погрешности преобразования сигнала и устранить влияние нестабильности коэффициента передачи оптического тракта.

Блок управления ИПБ осуществляет прием, преобразование и выполнение команд, поступающих от управляющей ПЭВМ по волоконно-оптическому кабелю - переключает поддиапазоны усилителя, управляет АЦП, управляет питанием ИПБ. Обмен информацией между блоком управления и управляющей ПЭВМ осуществляется по протоколу TCP/IP при помощи интерфейса ETHERNET. Медиа конвертер осуществляет преобразование электрического сигнала в оптический. Электропитание всех цепей и узлов ИПБ осуществляется от управляемого автономного двухканального блока питания, установленного внутри корпуса ИПБ с использованием аккумуляторных литий-ионных батарей.

В состав ППБ входит медиаконвертер. Оптический сигнал с волоконно-оптического кабеля поступает на вход медиаконвертера, в котором осуществляется преобразование оптического сигнала в электрический, который в виде импульсов напряжения поступает на вход ПЭВМ. Подключение медиаконвертера к ПЭВМ осуществляется через разъем типа RG 45.

В качестве волоконно-оптического кабеля использован симплексный одномодовый кабель с разъемами типа FC/SC на концах.

Общий вид системы представлен на рисунке 1.

Обозначение мест нанесения маркировки, знака поверки представлено на рисунке 2. Пломбирование составных частей системы не предусмотрено.

ВОК №2

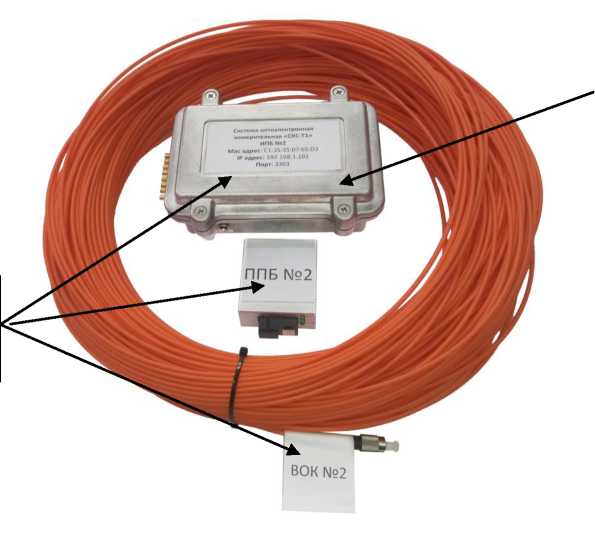

Рисунок 1 - Общий вид системы

Место нанесения маркировки

Место нанесения знака поверки

Рисунок 2 - Обозначение мест нанесения маркировки, знака поверки

Управление системами и обработка результатов измерений проводится с помощью специального программного обеспечения (ПО) «Система СКС».

Программа состоит из нескольких основных блоков: главный поток, потоки измерительных преобразователей и поток записи данных. При запуске программы выполняется инициализация, загрузка в менеджер проектов ранее проводимых испытаний и подготовка к подключению. Главный поток содержит обработчик команд, менеджер испытаний и блок настройки ИПБ.

Программное обеспечение размещается в энергонезависимой памяти ИПБ и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения «Система СКС»

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Общество с ограниченной ответственностью «Измерительные Системы»

(ООО «Измерительные системы»)

ИНН 7717782509

Адрес места осуществления деятельности: 129626, г. Москва, ул. 3-я Мытищинская,

д. 16, стр. 37

Телефон: +7 (926) 773-60-06

E-mail: reaktpoint@gmail.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.
