№422 от 26.02.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 137965
О переоформлении и продлении срока действия свидетельства об утверждении
О внесении изменений в описание типа СИ
Газоанализаторы портативные Drager Х-аm 5000 тип MQG 0010, Drager Х-аm 5600 тип MQG 010
Приказы по основной деятельности по агентству Вн. Приказ № 422 от 26.02.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИЙ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
26 февраля 2020 г. |
ПРИКАЗ № 422 Москва |
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Дрегер» от 3 февраля 2020 г. б/н, приказываю:
-
1. Внести изменения в описание типа на газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72958-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 205-12-2018 «Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 12 сентября 2019 г., и распространить действие документа на газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 71749 «Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 72958-18, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
______________/
Приложение
к приказу Федерального агентства по техническому регулированию
и метрологии
от «26» февраля 2020 г. № 422
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 Назначение средства измеренийГазоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода, вредных газов (сероводород, оксид углерода, диоксид серы, диоксид азота и др.) и довзрывоопасных концентраций горючих газов (включая метано-водородные смеси) в воздухе рабочей зоны.
Описание средства измеренийПринцип действия газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 определяется типом используемого сенсора.
Принцип действия термокаталитического сенсора - термохимический, основанный на тепловых эффектах каталитического окисления горючих компонентов в присутствии воздуха. Количество выделенной теплоты, зависящее от содержания горючих компонентов в измеряемом воздухе, регистрируют по изменению сопротивления измерительной ячейки относительно компенсационного элемента, которое с помощью моста Уитстона преобразуется в выходной сигнал. По сигналу изменения напряжения моста сенсора определяется содержание горючих газов в % НКПР или в единицах объемной доли, %.
Принцип действия инфракрасных сенсоров - оптический, основан на поглощении инфракрасного (ИК) излучения анализируемой средой.
Принцип действия электрохимических сенсоров основан на изменении электрических параметров ячейки вследствие протекания электрохимической реакции, характерной для определяемого компонента. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента. Электрохимические сенсоры применяют для измерений содержания кислорода и вредных газов в воздухе рабочей зоны.
Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 являются автоматическими приборами непрерывного действия, состоящими из корпуса, в котором установлены от одного до четырех сменных сенсоров (один термокаталитический или инфракрасный и до трех электрохимических), а также микропроцессор и блок питания.
На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного раздела меню и контроля пароля.
Способ подачи анализируемого газа - диффузионный. Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером. Газоанализаторы совместимы с мобильной системой газовой сигнализации Drager X-zone 5500 для организации контроля газовой обстановки на заданных территориях.
Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 отличаются типом устанавливаемых сменных сенсоров.
Для установки в газоанализаторы портативные Drager X-am 5000 тип MQG 0010, применяют следующие типы сменных сенсоров:
-
- термокаталитические сенсоры Cat Ex 125 PR-Gas, Cat Ex 125 PR (могут работать также в термокондуктометрическом режиме с индикацией объемной доли горючих газов до 100 %;
-
- электрохимические сенсоры типов XXS и XXS Е, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, XXS О2, XXS CO, XXS H2S, XXS NO2, XXS SO2, XXS PH3, XXS HCN, XXS NH3, XXS CO2, XXS Cl2, XXS H2S LC, XXS OV, XXS OV-А, XXS CO/H2S, XXS NO, XXS CO/H2-CP, XXS СО HC, XXS E H2S HC, XXS H2 HC, XXS E СО, XXS E H2S, XXS H2, XXS CO/HCN и XXS NO2 LC.
Для установки в газоанализаторы портативные Drager X-am 5600 тип MQG 0100 применяют следующие типы сменных сенсоров:
-
- оптические (инфракрасные) сенсоры IR Ex, DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES, IR CO2 ES, IR CO2, IR Ex ES для контроля объемной доли и довзрывоопасных концентраций углеводородов и других горючих газов и объёмной доли диоксида углерода;
-
- электрохимические сенсоры типов XXS и XXS E, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, XXS CO, XXS H2S, XXS NO2, XXS SO2, XXS PH3, XXS HCN, XXS NH3, XXS CO2, XXS Cl2, XXS H2S LC, XXS OV, XXS OV-А, XXS CO/H2S, XXS NO, XXS CO/H2-CP, XXS СО HC, XXS E H2S HC, XXS H2 HC, XXS E О2, XXS E СО, XXS E H2S, XXS H2, XXS CO/HCN и XXS NO2 LC.
Встроенный микропроцессор управляет процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно может отображать значения измеряемых величин в следующих единицах измерений: % НКПР (довзрывоопасная концентрация), %, млн-1 (объемная доля) или мг/м3 (массовая концентрация). Для контроля содержания метано-водородной смеси в воздухе применяют газоанализаторы Drager X-am 5600 тип MQG 0100 с сенсорами IR Ex (DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES или IR Ex ES) и XXS H2, установленными одновременно. ПО позволяет отображать суммарное содержание водорода и метана - сумму показаний по каналам метана и водорода (опция).
Газоанализатор поставляется с блоком памяти. Для вывода данных на ПК используют специальное программное обеспечение GasVision и/или CC-Vision, разработанное фирмой-производителем (поставляются по запросу).

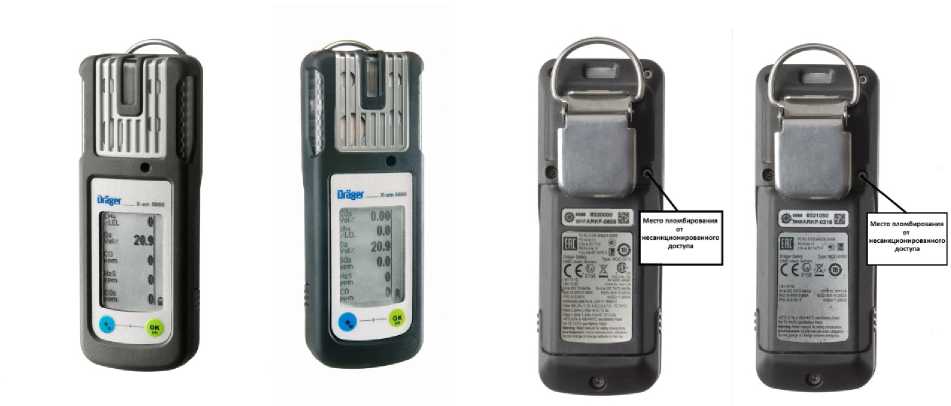

Общий вид газоанализаторов и схема пломбирования представлены на рисунке 1.
а) б) в) г)
Рисунок 1 - Общий вид газоанализаторов портативных: а) Drager X-am 5000 тип MQG 0010; б) Drager X-am 5600 тип MQG 0100; схема пломбирования: в) Drager X-am 5000 тип
MQG 0010; г) Drager X-am 5600 тип MQG 0100
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
-
- расчет содержания определяемого компонента по каждому измерительному каналу;
-
- отображение результатов измерений на графическом ЖКИ дисплее газоанализ а-тора;
-
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль внутренних параметров газоанализатора (заряд батареи, исправность внутренних компонентов, включая функциональность сенсоров).
Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8320039 |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.9 |
|
Цифровой идентификатор ПО* |
F8B9* |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
|
* Для версии V6.9 | |
Метрологические и основные технические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 приведены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами1) для контроля довзрывоопасных концентраций горючих газов
|
Определяемый компонент |
Диапазон показаний |
Диапазон |
измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % | ||
|
Метан (СН4) |
от 0 до 100 |
от 0 до 4,4 |
от 0 до 50 |
от 0 до 2,2 |
±5 |
|
Этан (С2Н6) |
от 0 до 100 |
от 0 до 2,5 |
от 0 до 50 |
от 0 до 1,25 |
±5 |
|
Пропан (С3Н8) |
от 0 до 100 |
от 0 до 1,7 |
от 0 до 50 |
от 0 до 0,85 |
±5 |
|
н-Бутан (н- С4Н10) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 50 |
от 0 до 0,70 |
±5 |
|
Изобутан (i-C4Hio) |
от 0 до 100 |
от 0 до 1,3 |
от 0 до 50 |
от 0 до 0,65 |
±5 |
|
Пентан (C5H12) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 50 |
от 0 до 0,70 |
±5 |
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР | ||
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % | ||
|
Г ексан (СбНи) |
от 0 до 100 |
от 0 до 1,0 |
от 0 до 50 |
от 0 до 0,50 |
±5 |
|
Этилен (C2H4) |
от 0 до 100 |
от 0 до 2,3 |
от 0 до 50 |
от 0 до 1,15 |
±5 |
|
Пропилен (СзНб) |
от 0 до 100 |
от 0 до 2,0 |
от 0 до 50 |
от 0 до 1,00 |
±5 |
|
Ацетилен (С2Н2) |
от 0 до 100 |
от 0 до 2,3 |
от 0 до 50 |
от 0 до 1,15 |
±5 |
|
Водород (Н2) |
от 0 до 100 |
от 0 до 4,0 |
от 0 до 50 |
от 0 до 2,0 |
±5 |
|
Бензол (СбНб) |
от 0 до 100 |
от 0 до 1,2 |
от 0 до 50 |
от 0 до 0,60 |
± 6 |
|
Сумма углеводородов^ в пересчете на:
|
от 0 до 100 |
от 0 до 4,4 от 0 до 1,7 от 0 до 1,0 |
от 0 до 50 |
от 0 до 2,2 от 0 до 0,85 от 0 до 0,50 |
±5 |
| |||||
Таблица 3 - Метрологические характеристики газоанализаторов портативных Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами DUAL IR Ех/СО2, IR Ex, DUAL IR Ex /СО2 ES, IR Ex ES для контроля довзрывоопасных концентраций горючих
газов
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |||
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
Метан (СН4) |
от 0 до 100 |
от 0 до 4,4 |
от 0 до 50 включ. св. 50 до 100 включ. |
от 0 до 2,2 включ. св. 2,2 до 4,4 включ. |
±5 |
±10 |
|
Этан (С2Н6) |
от 0 до 100 |
от 0 до 2,5 |
от 0 до 50 |
от 0 до 1,25 |
±5 |
- |
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |||
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
Пропан (С3Н8) |
от 0 до 100 |
от 0 до 1,7 |
от 0 до 50 включ. св. 50 до 100 включ |
от 0 до 0,85 включ. св. 0,85 до 1,7 включ. |
±5 |
±10 |
|
н-Бутан (н- С4Н10) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 50 включ. св. 50 до 100 включ |
от 0 до 0,70 включ. св. 0,70 до 1,4 включ. |
±5 |
±10 |
|
Изобутан (i-C4Hio) |
от 0 до 100 |
от 0 до 1,3 |
от 0 до 50 |
от 0 до 0,65 |
±5 |
- |
|
Пентан (C5H12) |
от 0 до 100 |
от 0 до 1,4 |
от 0 до 50 |
от 0 до 0,70 |
±5 |
- |
|
Г ексан (СбНи) |
от 0 до 100 |
от 0 до 1,0 |
от 0 до 50 |
от 0 до 0,50 |
±5 |
- |
|
Этилен (C2H4) |
от 0 до 100 |
от 0 до 2,3 |
от 0 до 50 |
от 0 до 1,15 включ. св. 1,15 до 2,3 включ. |
±5 |
±10 |
|
Пропилен (С3Н6) |
от 0 до 100 |
от 0 до 2,0 |
от 0 до 50 включ. св. 50 до 100 включ |
от 0 до 1,00 включ. св. 1,0 до 2,0 включ. |
±5 |
±10 |
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |||
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
Бензол (СбНб) |
от 0 до 100 |
от 0 до 1,2 |
от 0 до 50 |
от 0 до 0,60 |
±6 |
- |
|
Сумма углеводородов3) в пересчете на метан |
от 0 до 100 |
от 0 до 4,4 |
от 0 до 50 включ. св. 50 до 100 включ. |
от 0 до 2,2 включ. св. 2,2 до 4,4 включ. |
±5 |
±10 |
|
Сумма углеводородов3) в пересчете на пропан |
от 0 до 100 |
от 0 до 1,7 |
от 0 до 50 включ. св. 50 до 100 включ. |
от 0 до 0,85 включ. св. 0,85 до 1,7 включ. |
±5 |
±10 |
|
Сумма углеводородов^ в пересчете на гексан |
от 0 до 100 |
от 0 до 1,0 |
от 0 до 50 |
от 0 до 0,50 |
±5 | |
-
1) Газоанализаторы с инфракрасными сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.
-
2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности | |||
|
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
довзрыво-опасной концентрации, % НКПР2) |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
3) «Сумма углеводородов» - суммарный сигнал от горючих компонентов в изме
ряемом воздухе в пересчете на метан, пропан или гексан. Пределы допускаемой основной абсолютной погрешности нормированы для соответствующего компонента.
Таблица 4 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами для контроля объемной доли метана и диоксида углерода
|
Модель |
Обозначение сменного сенсора |
Определяемый компонент |
Диапазон показаний, % |
Диапазон измерений, % |
Пределы допускаемой основной погрешности, % | |
|
приведенной к верхней границе поддиапа зона |
относительной | |||||
|
Drager X-am 5600 тип MQG 0100 |
DUAL IR Ex /СО2, DUAL IR Ex /СО2 ES |
Диоксид углерода (CO2) |
от 0 до 5,0 |
от 0 до 0,20 включ. св. 0,20 до 5,0 включ. |
±10 |
±10 |
|
Метан (cbo |
от 0 до 100 |
от 0 до 50 включ. св. 50 до 100 включ. |
±5 |
±10 | ||
|
IR Ex, IR Ex ES |
Метан (cbo |
от 0 до 100 |
от 0 до 50 включ. св. 50 до 100 включ. |
±5 |
±10 | |
|
IR CO2, IR CO2 ES |
Диоксид углерода (CO2) |
от 0 до 5,0 |
от 0 до 0,20 включ. св. 0,20 до 5,0 включ. |
±10 |
±10 | |
|
Drager X-am 5000 тип MQG 0010 |
Cat Ex 125 PR-Gas, Cat Ex 125 PR (термокон-дуктометри- ческий режим) |
Метан (cbo |
от 0 до 100 |
от 50 до 100 |
- |
±10 |
Таблица 5 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 по каналам с электрохимическими сенсорами
|
Сменный сенсор |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Ном. цена единицы наименьшего разряда |
Т 0,9, с 2) |
Назначение 3) | |||
|
массовой концентрации, мг/м3 |
объемной до-ли1), млн-1 |
массовой концентрации, мг/м3 |
объемной до-ли1), млн-1 |
приведенной к верхней границе поддиапазона |
относи тельной | |||||
|
XXS H2S LC, XXS H2S LC/CO LC |
Сероводород (H2S) |
от 0 до 141 |
от 0 до 100 |
от 0 до 14,1 включ. св. 14,1 до 141 включ |
от 0 до 10 включ. св. 10 до 100 включ. |
±20 |
±20 |
0,1 |
15 |
К, А |
|
XXS H2S, XXS CO/H2S, XХS E H2S |
Сероводород (H2S) |
от 0 до 141 |
от 0 до 200 |
от 0 до 14,1 включ. св. 14,1 до 283 включ. |
от 0 до 10 включ. св. 10 до 200 включ. |
±20 |
±20 |
1 |
15 |
К, А |
|
XХS E H2S HC |
Сероводород (H2S) |
от 0 до 1420 |
от 0 до 1000 |
от 0 до 1420 |
от 0 до 1000 |
±10 |
- |
2 |
15 |
А |
|
XXS CO, XXS CO/H2S, XXS H2S LC/CO LC, XXS CO LC, XXS O2/CO LC, XXS CO/H2-CP, XХS E СО, XXS CO/HCN |
Оксид углерода (СО) |
от 0 до 2330 |
от 0 до 2000 |
от 0 до 23,3 включ. св. 23,3 до 2330 включ. |
от 0 до 20 включ. св. 20 до 2000 включ. |
±15 |
±15 |
2 |
25 20 |
К, А |
|
Сменный сенсор |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Ном. цена единицы наименьшего разряда |
Т 0,9, с 2) |
Назначение 3) | |||
|
массовой концентрации, мг/м3 |
объемной до-ли1), млн-1 |
массовой концентрации, мг/м3 |
объемной до-ли1), млн-1 |
приведенной к верхней границе поддиапазона |
относи тельной | |||||
|
XXS СО HC |
Оксид углерода (СО) |
от 0 до 11650 |
от 0 до 10000 |
от 0 до 1165 включ. св. 1165 до 11650 включ. |
от 0 до 1000 включ. св. 1000 до 10000 включ. |
±5 |
±5 |
5 |
25 20 |
А |
|
XXS NO |
Оксид азота (N0) |
от 0 до 250 |
от 0 до 200 |
от 0 до 250 |
от 0 до 200 |
±10 |
- |
0,1 |
10 |
А |
|
XXS N02, XXS N02 LC |
Диоксид азота (N02) |
от 0 до 96 |
от 0 до 50 |
от 0 до 38 включ. св. 38 до 96 включ. |
от 0 до 20 включ. св. 20 до 50 включ. |
±15 |
±15 |
0,1 |
15 |
А |
|
XXS S02 |
Диоксид серы (S02) |
от 0 до 266 |
от 0 до 100 |
от 0 до 27 включ. св. 27 до 266 включ |
от 0 до 10 включ. св. 10 до 100 включ. |
±20 |
±20 |
0,1 |
15 |
А |
|
XXS H2 |
Водород (H2) |
от 0 до 166 |
от 0 до 2000 |
от 0 до 17 включ. св. 17 до 166 включ. |
от 0 до 200 включ. св. 200 до 2000 включ. |
±10 |
±10 |
5 |
10 |
В |
|
XXS H2 HC |
Водород (H2) |
- |
от 0 до 4,0 % |
- |
от 0 до 2,0 % |
±10 |
- |
0,01 % |
20 |
В |
|
XXS C02 |
Диоксид углерода (СО2) |
- |
от 0 до 5,0 % |
- |
от 0 до 1,0 % включ. св. 1,0 до 5,0 % об. включ. |
±25 |
±25 |
0,1 % |
30 (T0,5) |
А |
|
Сменный сенсор |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Ном. цена единицы наименьшего разряда |
Т 0,9, с 2) |
Назначение з) | |||
|
массовой концентрации, мг/мз |
объемной до-ли1), млн-1 |
массовой концентрации, мг/мз |
объемной до-ли1), млн-1 |
приведенной к верхней границе поддиапазона |
относительной | |||||
|
XXS O2/ CO LC, XXS О24), XXS E О25) |
Кислород (O2) |
- |
от 0 до 25,0 % |
- |
от 0 до 25,0 % |
±5 |
- |
0,1 % об. |
10 |
А |
|
XXS Cl2 |
Хлор (Cl2) |
от 0 до 59 |
от 0 до 20 |
от 0 до 3,0 включ. св. 3,0 до 24 включ. |
от 0 до 1,0 включ. св. 1,0 до 8 включ. |
±20 |
±20 |
0,1 |
з0 |
А |
|
XXS HCN, XXS CO/HCN |
Цианистый водород (HCN) |
от 0 до 56 |
от 0 до 50 |
от 0 до 11,2 |
от 0 до 10 |
±15 |
- |
0,1 |
10 |
А |
|
XXS PH3 |
Фосфин, (РНз) |
от 0 до 28 |
от 0 до 20 |
от 0 до 1,4 |
от 0 до 1,0 |
±20 |
- |
0,01 |
10 |
А |
|
XXS NH3 |
Аммиак (ЫНз) |
от 0 до 212 |
от 0 до 300 |
от 0 до 14,1 включ. св. 14,1 до 212 включ. |
от 0 до 20 включ. св. 20 до з00 включ. |
±15 |
±15 |
1 |
20 |
К, А |
|
Сменный сенсор |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Ном. цена единицы наименьшего разряда |
Т 0,9, с 2) |
Назначение 3) | |||
|
массовой концентрации, мг/м3 |
объемной до-ли1, млн-1 |
массовой концентрации, мг/м3 |
объемной до-ли1, млн-1 |
приведенной к верхней границе поддиапазона |
относительной | |||||
|
XXS OV6) |
Оксид этилена (C2H4O) |
от 0 до 37 от 0 до 91 от 0 до 550 |
от 0 до 20 от 0 до 50 от 0 до 300 |
от 0 до 37 включ. св. 37 до 91 включ. |
от 0 до 20 включ. св. 20 до 50 включ. |
±15 |
±15 |
0,5 |
20 (T0,5) |
А |
|
Этилен (C2H4) |
от 0 до 23 от 0 до 58 от 0 до 116 |
от 0 до 20 от 0 до 50 от 0 до 100 |
от 0 до 23 включ. св. 23 до 116 включ. |
от 0 до 20 включ. св. 20 до 100 включ. |
±15 |
±15 |
0,5 |
20 (T0,5) |
К | |
|
Пропилен (C3H6) |
от 0 до 87 от 0 до 175 |
от 0 до 50 от 0 до 100 |
от 0 до 87 включ. св. 87 до 175 включ. |
от 0 до 50 включ. св. 50 до 100 включ. |
±15 |
±15 |
2 |
20 (T0,5) |
К | |
|
Оксид этилена (C2H4O) |
от 0 до 37 от 0 до 92 от 0 до 550 |
от 0 до 20 от 0 до 50 от 0 до 300 |
от 0 до 37 включ. св. 37 до 92 включ. |
от 0 до 20 включ. св. 20 до 50 включ. |
±15 |
±15 |
40 |
А | ||
|
Изобутилен (i-C4H8) |
от 0 до 233 от 0 до 466 от 0 до 700 |
от 0 до 100 от 0 до 200 от 0 до 300 |
от 0 до 116 включ. св. 116 до 700 включ. |
от 0 до 50 включ. св. 50 до 300 включ. |
±20 |
±20 |
2 |
40 |
К, А | |
|
Ацетилен (C2H2) |
от 0 до 108 от 0 до 540 |
от 0 до 100 от 0 до 500 |
от 0 до 108 от 0 до 540 |
от 0 до 100 от 0 до 500 |
±15 ±15 |
- |
1 |
40 |
К | |
|
Сменный сенсор |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности, % |
Ном. цена единицы наименьшего разряда |
Т 0,9, с 2) |
Назначение 3) | |||
|
массовой концентрации, мг/м3 |
объемной до-ли1), млн-1 |
массовой кон-центрации1), мг/м3 |
объемной доли, млн-1 |
приведенной к верхней границе поддиапазона |
относительной | |||||
|
и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль.
| ||||||||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
электрохимические сенсоры |
термокаталитические сенсоры |
инфракрасные сенсоры | |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС от нормальной (+20 оС) в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
0,3 |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности |
0,5 |
0,5 |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
0,2 |
0,2 |
0,5 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
0,5 |
0,5 |
|
Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 1 месяца, в долях от предела допускаемой основной погрешности |
0,8 |
0,2 |
0,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний T0,9, с, не более:
для сенсора CatEx 125 PR Gas для сенсора CatEx 125 PR
|
10 17 15 см. таблицу 3 |
|
Количество регулируемых порогов срабатывания сигнализации |
2 |
|
Электрическое питание - от аккумуляторной батареи (NiMH) или батарейного отсека с щелочными элементами питания (с напряжением 6 В) Время работы газоанализаторов без подзарядки при нормальных условиях, ч, не менее |
12 |
|
Габаритные размеры, мм, не более:
|
130 48 44 |
|
Масса, кг, не более |
0,25 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
0Ex ia IIC T3 Ga X/ PO Ex ia I Ma X или 0Ex da ia IIC T4/T3 Ga X/ PO Ex da ia I Ma X |
|
Класс защиты |
IP 67 |
|
Наименование характеристики |
Значение |
|
Срок службы газоанализаторов (исключая сенсоры), лет, не менее |
8 |
|
Условия эксплуатации:
аккумуляторная батарея HBT 00xx HBT 01xx с NiMH элементами питания батарейный отсек ABT 01xx с элементами питания Duracell Procell MN 1500 и Duracell Plus Power MN1500 батарейный отсек ABT 01xx с элементами питания Varta Powerone 4006, Varta Powerone 4106, Panasonic Powerline LR6 или GP 180AAHC
ГОСТ 12.1.005-88 |
от 70 до 130 от 10 до 90 от -40 до +50 от -20 до +50 от -20 до +50 |
|
1) В соответствии с Сертификатом соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 № ТС RU-DE.BH02.B.00456 от 31.07.2017 г. | |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный Drager X-am 5000 тип MQG 0010 или Drager X-am 5600 тип MQG 0100 |
1 шт. | |
|
Сенсоры |
- |
от 1 до 4 шт.1’ |
|
Запасные части и принадлежности: | ||
|
Аккумуляторная батарея NiMH HBT 00хх или HBT 01xx или батарейный отсек ABT 01xx для использования щелочных элементов питания с температурным классом Т3 или Т4 |
по заказу | |
|
Комплект уплотнителей для сенсоров |
- |
по заказу |
|
Зарядный комплект с аккумулятором |
- |
по заказу |
|
Устройство для зарядки (12V/24V, 5А), до 20 газоанализаторов одновременно |
- |
по заказу |
|
Устройство для зарядки (12V, 2,5A), до 5 газоанализаторов одновременно |
- |
по заказу |
|
Устройство для зарядки (12V, 0,5A), до 2 газоанализаторов одновременно |
- |
по заказу |
|
Зарядный комплект без аккумулятора |
- |
по заказу |
|
Автомобильное зарядное устройство (12V/24V) |
- |
по заказу |
|
Калибровочный адаптер |
- |
по заказу |
|
Станция для проверки работоспособности |
X-am Drager X-dock 5300 X-am 125 |
по заказу |
|
Наименование |
Обозначение |
Количество |
|
Станция для проверки работоспособности |
Drager X-dock 6300 Master |
по заказу |
|
Станция для проверки работоспособности |
Drager X-dock 6600 Master |
по заказу |
|
Внешний насос Drager X-am Pump тип GEP 02** |
по заказу | |
|
Телескопический зонд |
по заказу | |
|
Резиновый чехол или кожаная сумка для переноски |
по заказу | |
|
USB DIRA (ИК - адаптер) с кабелем USB |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 205-12-2018 с изменением № 1 |
1 экз. |
|
1) В соответствии с заказом. Примечание:
| ||
осуществляется по документу МП 205-12-2018 «Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 12 сентября 2019 г.
Основные средства поверки:
-
- государственные стандартные образцы состава газовых смесей 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением - ГСО 10531-2014 СО/азот (воздух), ГСО 10546-2014 HCN/ азот, NO2/ азот (воздух);
-
- государственные стандартные образцы состава газовых смесей 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением - ГСО 10532-2014 О2/азот, СО2/азот (воздух), Н2/азот, ГСО 10541-2014 С2Н4/ азот, СзНб/ азот, ьСдН/ азот, С2Н2/ азот, СНд/воздух, С2Нб/воздух, СзН8/воздух, н-С4Н10/воздух, i-OHI к./воздух, С5Н12/воздух, С6Н14/воздух, С2Н4/ воздух, С3Н6/ воздух, С2Н2/ воздух, Н2/воздух, С6Н6/воздух, СН4/азот, С2Нб/азот, СзН8/азот, н-С4Ню/азот, i-OH 110/азот, С5Н12/азот, СбНм/азот, С2Н4/ азот, СзНб/ азот, С6Н6/азот, ГСО 10547-2014 H2S/ азот (воздух), Cl2/ азот (воздух), NO/ азот, SO2/ азот (воздух), NH3/ азот (воздух), PH3/ азот; ГСО 10535-2014 C2H4O/ азот;
-
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 (генератор газовых смесей ГГС-03-03, рег. № 62151-15);
-
- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздравсоцразвития России от 09.09.2011 N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
Техническая документация изготовителя
ИзготовительФирма «Drager Safety AG & Co. KGaA», Германия
Адрес: Revalstrasse 1, 23560, Luebeck, Germany
Телефон/факс: +49-451-882-0/+49-451-882-2080
ЗаявительОбщество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»)
ИНН 7710312462
Адрес: 107061, г. Москва, Преображенская площадь, д. 8. Бизнес центр ПРЕО8, блок «Б», эт. 12
Телефон: +7 (495) 775-15-21
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии А. В. Кулешов
М.п. «26» февраля 2020 г.
Предусмотрена возможность отображения результатов измерений как в единицах массовой концентрации, мг/м3, так и в единицах. объёмной доли, млн-1 (ppm). Пересчёт значений осуществляется автоматически для условий +20 оС и 101,3 кПа.
Пересчёт значений массовой концентрации С, мг/м3, в единицы объёмной доли Х, млн-1, проводят по формуле: Х=С Vm/М; значений объёмной доли Х, млн-1, в единицы массовой концентрации С, мг/м3, проводят по формуле: С=Х•М/Vm, где С- массовая концентрация компонента, мг/м3; М- молярная масса компонента, г/моль; Vm - молярный объём газа-разбавителя, равный 24,06, при условиях +20 оС
