дрический

Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

стальные вертикальные ци-линдриче-ские. Методика поверки»

Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

город

13.

Резервуар стальной вертикальный цилиндрический

РВС- 1000

Е

93948-24

2

Акционерное общество «Ковдорский Гор-но-Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

Акционерное общество «Ковдорский Гор-но-Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Ковдорский Гор-но- Обогатительный Комбинат» (АО «Ковдорский ГОК»), Мурманская обл., г. Ковдор

ФБУ «Нижегородский ЦСМ», г. Нижний Новгород

26.08.2024

14.

Виброустановка поверочная лабораторная

АТ- 9000-VP

Е

93949-24

24049

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»), г. Москва

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»), г. Москва

ОС

МП 204/3 25-2024 «ГСИ. Виброустановка поверочная лабораторная АТ-9000-VP. Методика поверки»

1 год

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»), г. Москва

ФГБУ «ВНИИМС», г. Москва

21.08.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93948-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-1000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-1000 (далее резервуар) предназначен для измерения объема нефтепродукта, а также приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на измерении объема нефтепродукта в зависимости от уровня заполнения резервуара, согласно градуировочным таблицам.

Резервуар представляет собой вертикальный сварной сосуд цилиндрической формы, оборудованный стационарной крышей и плоским дном.

Резервуар оснащен техническими устройствами для проведения операций по обслуживанию: лестницами, смотровыми люками, люк-лазами; приему, хранению, отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, аварийными клапанами и вентиляционными патрубками, устройствами для отбора проб и замера уровня.

Заполнение, опорожнение и выдача нефтепродукта осуществляется через приемораздаточные патрубки, расположенные в нижней части резервуара.

Резервуар с заводскими номером 2 расположен на территории резервуарного парка АО «Ковдорский ГОК» ТТУ.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Заводской номер в виде цифрового обозначения, нанесен на внешнюю панель резервуара методом аэрографии.

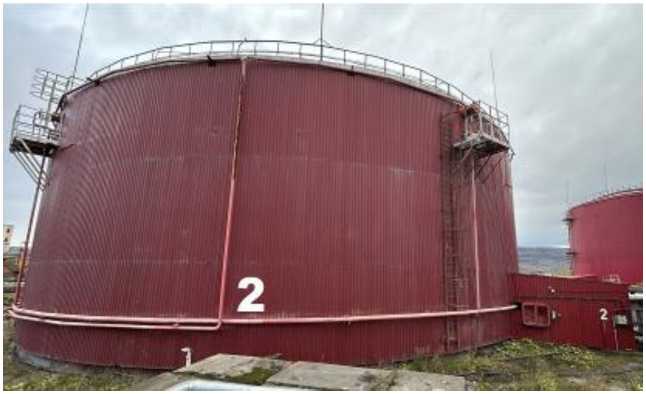

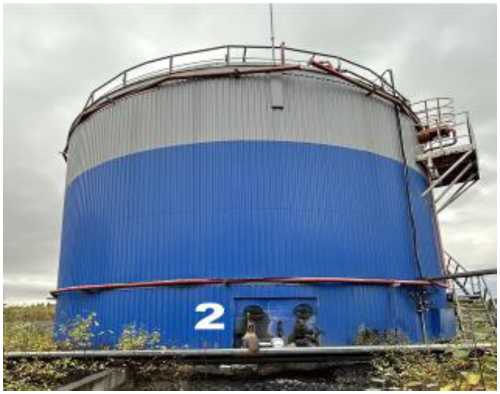

Общий вид резервуара РВС-1000, представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВС-1000 зав. № 2

Метрологические и технические характеристики

Таблица 1 -

Наименование параметра	Значение
Номинальная вместимость, м3	1000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,20

Таблица 2 - Основные технические характеристики

Наименование параметра	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от -60 до +60

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «сведения о методиках (методах) измерения» паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Ковдорский Горно-Обогатительный Комбинат» (АО «Ковдорский ГОК»)

ИНН 5104002234

Юридический адрес: 184143, Мурманская обл., г. Ковдор, ул. Сухачева, д. 5

Изготовитель

Акционерное общество «Ковдорский Горно-Обогатительный Комбинат» (АО «Ковдорский ГОК»)

ИНН 5104002234

Адрес: 184143, Мурманская обл., г. Ковдор, ул. Сухачева, д. 5

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8-800-200-22-14

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93949-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброустановка поверочная лабораторная АТ-9000-VP

виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.

Виброустановка поверочная лабораторная АТ-9000-VP является рабочим эталоном 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».

Описание средства измерений

Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).

Виброустановка использует метод сравнения с эталонным вибропреобразователем.

Виброустановка состоит из:

• -  блока управления виброустановки поверочной лабораторной АТ-9000-VP (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));

• - вибростенда V20 производства ООО «Альфатех», Россия;

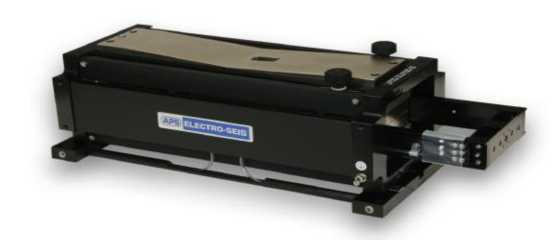

• - вибростенда APS 113 производства «APS Dynamics, Inc.», США;

• - усилителя мощности A-10 производства ООО «Альфатех», Россия;

• - акселерометра пьезоэлектрического 080A200 (рег. № 76591-19);

• - вибропреобразователя AP2006-5000 (рег. № 59379-14);

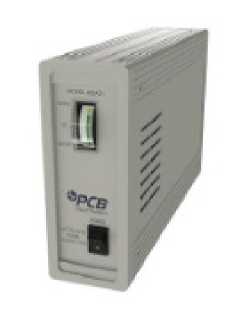

• - усилитель измерительный 482A21 производства «PCB Piezotronics Inc.», США;

• - ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и вибропреобразователей.

Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной лабораторной модификации АТ-9000-VP имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.

Виброустановка так же предназначена для проверки МЭМС акселерометров, а также для изучения вибрационных процессов.

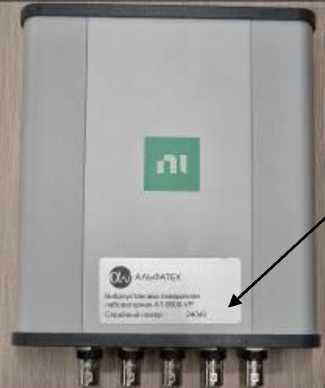

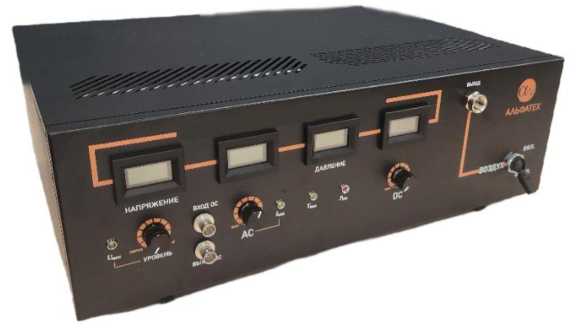

Общий вид блока управления виброустановки поверочной лабораторной АТ-9000-VP и место нанесения заводского номера представлены на рисунке 1. Общий вид вибростендов V20 и APS 113 представлен на рисунке 2. Общий вид акселерометра пьезоэлектрического 080А200 и вибропреобразователя AP2006-5000 представлен на рисунке 3. Общий вид усилителя измерительного 482A21 представлен на рисунке 4. Общий вид усилителя мощности А-10 представлен на рисунке 5.

Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. К виброустановке данного типа относится виброустановка поверочная лабораторная АТ-9000-VP зав. № 24049. Серийный номер в цифровом формате нанесен на корпус преобразователя NI-4431

Рисунок 3 - Общий вид акселерометра пьезоэлектрического 080А200 и вибропреобразователя AP2006-5000

Программное обеспечение

Программное обеспечение виброустановки поверочной лабораторной АТ-9000-VP представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.

Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.

Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Идентификационное наименование ПО	Measuring AT9000.dU
Номер версии (идентификационный номер) ПО	1.0.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики виброустановки поверочной лабораторной АТ-9000-VP с вибростендом V20

Наименование характеристик	Значение
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения (достигается на опорных частотах), м/с2 - при номинальной нагрузке на усилителе мощности	от 0,1 до 250
- при максимальной нагрузке на усилителе мощности	от 0,1 до 500
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с - при номинальной нагрузке на усилителе мощности	от 0,1 до 400
- при максимальной нагрузке на усилителе мощности	от 0,1 до 790
Диапазон воспроизведения и измерений размаха виброперемещения, мм	от 0,001 до 7
Диапазоны рабочих частот воспроизведения и измерений, Гц: - виброускорения	от 5 до 20000
- виброскорости	от 5 до 5000
- виброперемещения	от 5 до 1500
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 5 Гц до 5000 Гц включ.	±2
св. 5000 Гц до 10000 Гц включ.	±3
св. 10000 Гц до 20000 Гц	±4
Доверительные границы относительной погрешности измерений виброскорости и виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, %	±2
Опорные частоты, Гц	100,160
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, %	±0,5
Коэффициент гармоник в диапазоне частот, %, не более: от 5 до 20 Гц включ.	7
св. 20 до 5000 Гц включ.	5
св. 5000 до 10000 Гц включ.	10
св. 10000 Гц до 20000 Гц	15
Относительный коэффициент поперечного движения вибростенда в диапазоне частот, %, не более от 5 до 20 Гц включ.	10
св. 20 до 800 Гц включ.	5
св. 800 до 5000 Гц включ.	7
св. 5000 до 10000 Гц включ.	10
св. 10000 до 15000 Гц включ.	15
св. 15000 Гц до 20000 Гц	20
Уровень вибрационного шума на вибростенда, м/с2, не более	0,02

Таблица 3 - Метрологические характеристики виброустановки поверочной лабораторной

АТ-9000-VP с вибростендом APS 113

Наименование характеристик	Значение
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2	от 0,01 до 10
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с	от 0,1 до 200
Диапазон воспроизведения и измерений размаха виброперемещения, мм	от 0,01 до 158
Диапазоны рабочих частот воспроизведения и измерений, Гц: - виброускорения - виброскорости - виброперемещения	от 0,1 до 10 от 0,5 до 10 от 0,8 до 10
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 10 Гц включ.	±5 ±3
Доверительные границы относительной погрешности измерений виброскорости в диапазоне рабочих частот при доверительной вероятности P = 0,95, %	±3
Доверительные границы относительной погрешности измерений виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, %	±3
Опорная частота, Гц	10
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, %	±0,8
Коэффициент гармоник, %, не более	10
Относительный коэффициент поперечного движения вибростенда, %, не более	10
Уровень вибрационного шума на вибростенде, м/с2, не более	0,002

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +30
Габаритные размеры, мм, не более: - преобразователя NI-4431 (длинахвысотахширина)	142х38х180
- вибростенда V20 (диаметр х высота)	165х150
- вибростенда APS 113 (ширина х длина х высота)	526х213х168
- усилителя мощности А-10 (ширина х длина х высота)	330х450х160
- усилитель измерительный 482A21	160х61х280
- акселерометра пьезоэлектрического 080A200 (диаметр х высота)	36,8х29,2
- вибропреобразователя АР2006-5000 (диаметр х высота)	35х35
Масса, кг, не более: - преобразователя NI-4431	0,675
- вибростенда V20	11,7
- вибростенда APS 113	36
- усилителя мощности А-10	9
- усилитель измерительный 482A21	0,6
- акселерометра пьезоэлектрического 080A200	0,502
- вибропреобразователя АР2006-5000	0,18

Знак утверждения типа

наносится на руководство по эксплуатации методом наклейки или печати.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Виброустановка поверочная лабораторная в составе:	АТ-9000-VP	1 шт.
Блок управления виброустановки поверочной	АТ-9000-VP	1 шт.
Вибростенд	V20	1 шт.
Вибростенд	APS 113	1 шт.
Усилитель мощности	А-10	1 шт.
Усилитель измерительный	482A21	1 шт.
Акселерометр пьезоэлектрический	080A200	1 шт.
Вибропреобразователь	AP2006-5000	1 шт.
Ноутбук с программным обеспечением		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ ISO 16063-21-2013 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».

Правообладатель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4

Телефон/факс: +7 (495) 642-49-14

E-mail: info@alphatechgroup.ru

Web-сайт: www.alphatechgroup.ru

Изготовитель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Адрес места осуществления деятельности: 127495, г. Москва, Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»

Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4

Телефон/факс: +7 (495) 642-49-14

E-mail: info@alphatechgroup.ru

Web-сайт: www.alphatechgroup.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93936-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости SMT-APX

предназначены для автоматических автономных измерений показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП) водных растворов.

Описание средства измерений

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства водных растворов, с помощью встроенного программного обеспечения.

Принцип действия канала измерения pH, ОВП - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемый раствор.

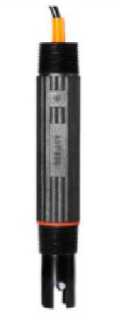

Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из блоков регистрации и управления (электронных блоков) и подключаемых к ним измерительных датчиков (первичных измерительных преобразователей - электродов).

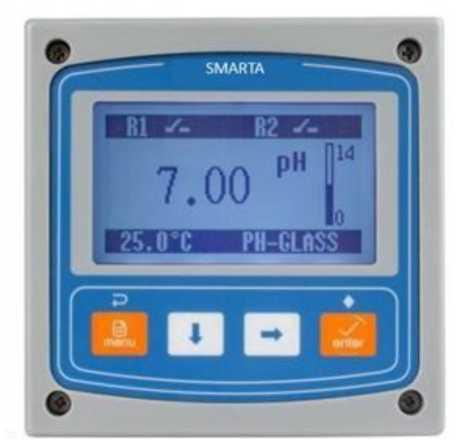

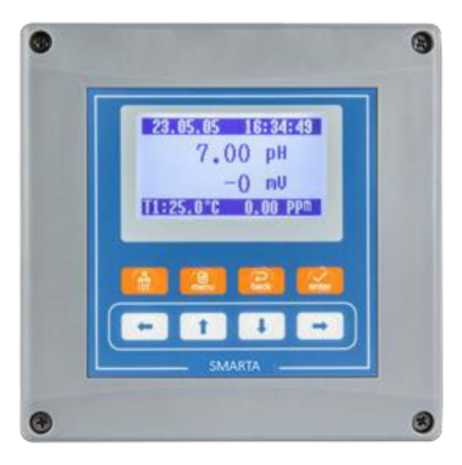

Электронные блоки выпускаются в двух модификациях SMT-APX1 и SMT-APX2, представляющих собой одноканальные или двухканальные универсальные устройства, выполненные в едином корпусе, оснащенные жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Модификация SMT-APX2 отличается возможностью записывать получаемую информацию в архив.

Структура условного обозначения модификаций электронных блоков:

Х1 - Х2 - Х3,

где    Х1 - модификация электронного блока: SMT-APX1, SMT-APX2;

Х2  - тип выходного сигнала и возможность подключения электродов

с дополнительным контактом заземления (таблица 1);

Х3 - условия электропитания электронных блоков: D - постоянный ток от 18 до 36 В; А - переменный ток от 100 до 240 В.

Таблица 1  - Типы выходных сигналов и возможность подключения электродов

с дополнительным контактом заземления

Модификация электронного блока	Х2	Заземление	Тип подключения
SMT-APX1, SMT-APX2	С1	-	Аналоговый выход от 4 до 20 мА

Продолжение таблицы 1

Модификация электронного блока	Х2	Заземление	Тип подключения
SMT-APX1, SMT-APX2	C1Z	-	Аналоговый выход от 4 до 20 мА + цифровой выход RS-485 с протоколом связи Modbus-RTU
SMT-APX1	C2	-	Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде)
SMT-APX1	G2	+	Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде). Один цифровой выход RS-485 с протоколом связи Modbus-RTU
SMT-APX2	C3	-	Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде)
SMT-APX2	PD	-	Одновременное подключение двух измерительных датчиков, pH + pH, pH + ОВП или ОВП + ОВП. Два аналоговых выхода от 4 до 20 мА, по одному для каждого датчика. Один цифровой выход RS-485 с протоколом связи Modbus-RTU
SMT-APX2	G4	+	Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде). Один цифровой выход RS-485 с протоколом связи Modbus-RTU

Условное обозначение измерительных датчиков формируется следующим образом:

SMT-[X1] - [X2] - [X3] - [X4] - [Х5] - [X6] - [X7]

Таблица 2 -

обозначения датчиков

Конфигурация условного обозначения датчиков		Параметр	Условное обозначение	Расшифровка
Серия	Х1	Тип датчика	ASP101Е, ASP100Е, ASP120Е, ASP122Е, ASP123Е, ASP124Е, ASP125Е, ASP126Е, ASP128Е	Стеклянные датчики для измерений рН
			ASR100Е, ASR125Е	Стеклянные датчики для измерений ОВП
			ASP400	Пластиковые датчики для измерений рН
			ASR401	Пластиковые датчики для измерений ОВП
Заказной код	Х2	Наличие датчика температуры	V01)	Отсутствует
			T11)	Датчики типа PT1000
			Т2	Датчики типа PT100
	Х3	Длина датчика2)	120	Для стеклянного датчика
			200	Для пластикового датчика
	Х4	Монтажное соединение датчика3)	Y	Жестко смонтированный кабель, без резьбы
			YS	Жестко смонтированный кабель, с резьбой PG13.5
			FPV	Подключение кабеля через разъем, с резьбой PG13.5
	Х5	Длина кабеля	dy4)	Длина кабеля, м
	Х6	Электрическое подключе-ние2)	А	Кабель для подключения
			BNC	Разъём BNC
			Q6	Разъём Q6
			Q9	Разъём Q9
	Х7	Текучесть среды5)	G	Хорошая текучесть
			P	Плохая текучесть
1) Для датчиков модификации SMT-ASP400 обозначение V0 указывается как V, T0 указывается как T; 2) Данный параметр может не указываться в заказном коде; 3) Не применимо для датчиков серии ASP400; 4) Y - принимает цифровые значения, равные длине кабеля; 5) Указывается только для датчиков серий ASP120E, ASP122E, ASP123E, ASP124E, ASP125E, ASP126Е, ASP128Е

для при математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Товарный знак SMARTA наносится на наклейку на передней части электронного блока.

Заводские номера электронных блоков имеют вид буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся в паспорт анализатора и методом термопечати на маркировочную табличку, приклеиваемую на электронные блоки.

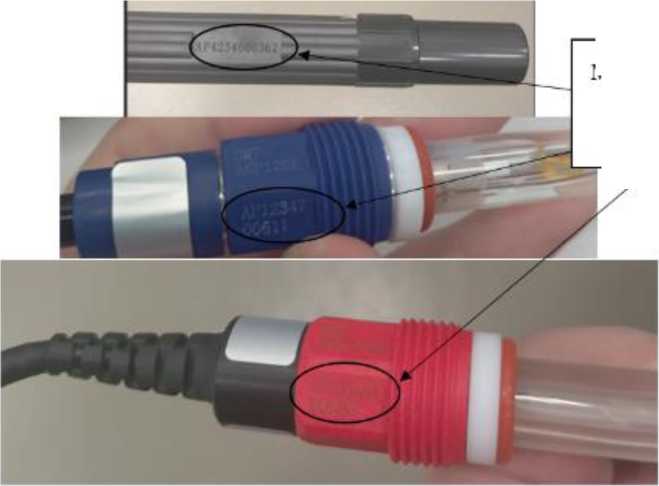

Заводские номера датчиков имеют вид буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся в паспорт анализатора и методом лазерной гравировки на корпус датчиков.

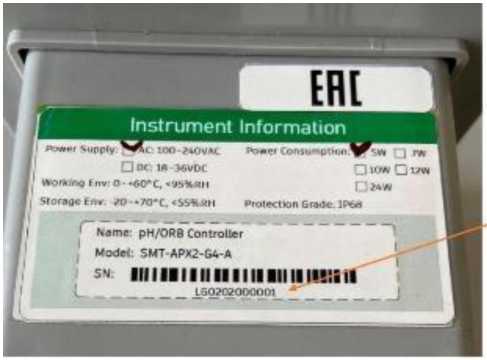

Место нанесения заводского номера на электронные блоки представлено на рисунке 6, а на измерительные датчики - на рисунке 7.

Общий вид электронных блоков представлен на рисунке 1.

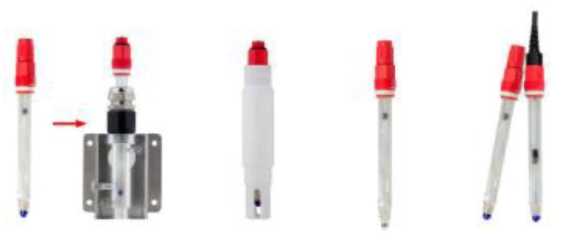

Общий вид измерительных датчиков представлен на рисунках 2-5.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

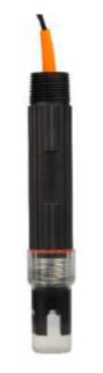

Рисунок 3 - Общий вид измерительных датчиков серий ASP120E, ASP122E, ASP123E, ASP124E, ASP125E, ASP126E, ASP128E, ASR125E

Рисунок 4 - Общий вид измерительных датчиков серии ASP400

Рисунок 5 - Общий вид измерительных датчиков серии ASR401

Программное обеспечение

Электронные блоки анализаторов оснащены программным обеспечением, позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.

Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню электронного блока.

Влияние ПО учтено при нормировании метрологических характеристик анализаторов.

Таблица 3 -

обеспечения (ПО)

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	V1.0
Номер версии (идентификационный номер ПО), не ниже	V1.ХХ.00.001)
1) «Х» не относятся к метрологически значимой части ПО и принимают значения: от 0 до 9

Уровень защиты ПО от непреднамеренных и преднамеренных изменений

соответствует уровню «средний» по Р 50.2.077-2014. Метрологические и технические характеристики Таблица 4 - Метрологические характеристики
Наименование характеристики	Значение
Диапазон измерений pH	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений pH	±0,02
Диапазон показаний ОВП, мВ	от -2000 до 2000
Диапазон измерений ОВП, мВ	от -133 до +1236
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ	±6
Дискретность отчёта измерений:
- pH	0,01
- ОВП, мВ	1
Таблица 5 - Технические характеристики
Наименование характеристики	Значение
Диапазон   компенсации   температуры   анализируемой   среды
анализаторов, °С:
- датчики серии ASP101E, ASP100E, ASP120E, ASP122E, ASP123E,
ASP124E, ASR100E, ASP400, ASR401	от 0 до +100
- датчики серии ASP125E, ASP126E, ASR125E	от 0 до +135
- датчики серии ASP128E	от -15 до +80
Параметры электрического питания:
- напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Гц	50 ± 1
- напряжение постоянного тока, В	от 18 до 36
Потребляемая мощность, В^А, не более	3
Габаритные размеры электронного блока модификации (ДхШхВ), мм,
не более:
- SMT-APX1	100x100x120
- SMT-APX2	144x144x120
Масса электронного блока модификации, кг, не более:
- SMT-APX1	0,5
- SMT-APX2	0,8
Условия эксплуатации:
- температура окружающей среды, °С	от 0 до +60
- относительная влажность, %	от 0 до 95
Степень   защиты   от   внешних   влияющих   воздействий	IP68
по ГОСТ 14254-2015 для электронных блоков	IP68

Таблица 6 - Технические

датчиков

Серия измерительного датчика	Масса датчика, кг, не более	Габаритные размеры датчика, мм, не более
		длина	диаметр
ASP101Е, ASP100Е	0,2	135	31
ASP120Е, ASP122Е, ASP123Е, ASP124Е, ASP125Е, ASP126Е, ASP128Е, ASR125Е	0,1	125	26
ASP400, ASR100Е	0,2	160	32
ASR401	0,3	180	33

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	70 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор жидкости SMT-APX	_1)	1 шт.
Измерительные датчики	_1)	1 комплект1)
Сменные части	-	-1)
Руководство по эксплуатации	8МТ-АРХ.00.001.РЭ	1 экз.
Паспорт	8МТ-АРХ.00.001.ПС	1 экз.
1) в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в пункте 2.10 «Методы измерений» документа SMT-APX.00.001.РЭ «Руководство по эксплуатации. Анализаторы жидкости SMT-APX».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;

ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»; Технический документ «Анализаторы жидкости SMT-APX. Стандарт предприятия».

Правообладатель

Suzhou Delfino Environmental Technology Co., Ltd, Китай

Адрес: NO.3 Xupai Road, New District, Suzhou, Jiangsu, P.R China

Телефон: 86-0512-65652856

Изготовитель

Suzhou Delfino Environmental Technology Co., Ltd, Китай

Адрес: NO.3 Xupai Road, New District, Suzhou, Jiangsu, P.R China

Телефон: 86-0512-65652856

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Сигнализаторы состоят из пластмассового корпуса с расположенными внутри сенсорами, электронной платой управления и звуковым излучателем, и встроенным элементом питания (опция).

На лицевой панели корпуса сигнализатора расположены:

• - светодиодный индикатор включения электропитания зеленого цвета;

• - светодиодный индикатор аварийной сигнализации красного цвета;

• - светодиодный индикатор состояния сигнализатора желтого цвета;

• - кнопка «Тест» для проверки работоспособности сигнализатора.

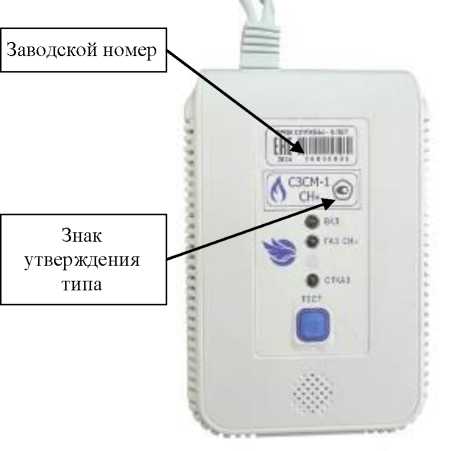

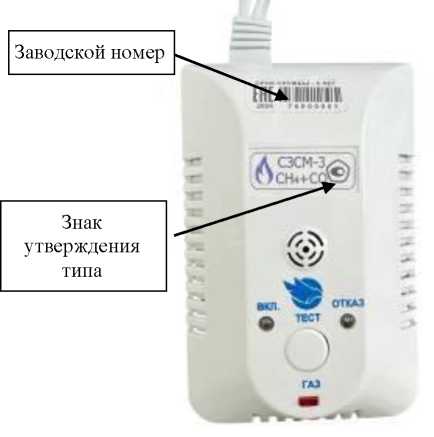

Общий вид сигнализаторов показан на рисунке 1.

Сигнализаторы выполняют следующие функции:

• - индикацию режима прогрева сигнализатора (мигает индикатор зеленого цвета);

• - индикацию включенного рабочего состояния при поданном напряжении питания (постоянно горит индикатор зеленого цвета);

• - индикацию и сигнализацию превышения аварийного порога концентрации контролируемого газа (мигает индикатор красного цвета, включается звуковая сигнализация, выдается управляющий сигнал на закрытие запорного клапана). Сигнализаторы могут быть с одним (при превышении фиксированного значения объемной доли горючих газов в воздухе срабатывает световая и звуковая аварийная сигнализация, активируется выходной сигнал управления запорным клапаном) или двумя порогами срабатывания аварийной сигнализации (при достижении первого порога срабатывает световая и звуковая аварийная сигнализация, при достижении второго порога активируется выходной сигнал, предназначенный для непосредственного управления запорным клапаном (или другим исполнительным устройством) или управления запорным клапаном через промежуточные устройства.

• - автоматическое отключение звуковой и световой сигнализации после снижения концентрации контролируемого газа ниже порога срабатывания;

• - индикацию неисправности изделия (постоянно горит индикатор желтого цвета).

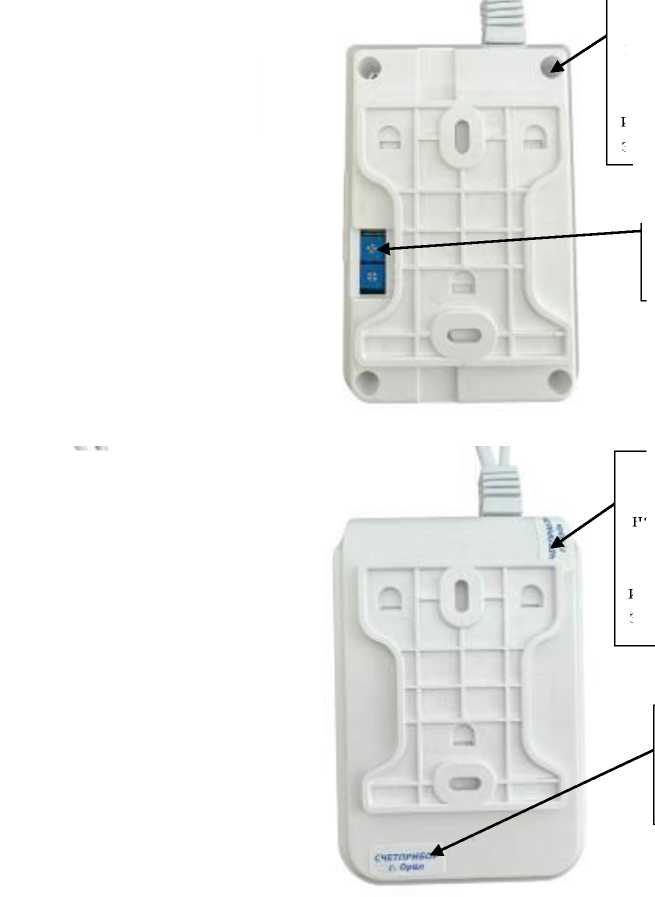

Конструкцией сигнализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем приклеивания пломбировочной наклейки изготовителя и наклейки или мастичной пломбы с изображением знака поверки на крепежный винт корпуса сигнализатора. Место пломбировки сигнализаторов указано на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, закрепляемую на передней стенке корпуса сигнализатора. Также заводской номер сигнализатора указывается в руководстве по эксплуатации средства измерений.

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (ПО).

Программное обеспечение предназначено для приема, обработки и передачи измерительной информации о содержании измеряемых компонентов, и сигнализации при достижении установленных пороговых значений содержания определяемых компонентов.

Идентификационные данные встроенного ПО сигнализаторов приведены в таблице 1.

Таблица 1 -

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПЭФ.413216.003 ПО
Номер версии (идентификационный номер) ПО	не ниже 0.1
Цифровой идентификатор ПО	—*
Алгоритм вычисления цифрового идентификатора ПО	—*
* Данные недоступны, так как встроенное ПО не может быть модифицировано, переустановлено или прочитано через какой-либо интерфейс после первичной загрузки изготовителем

Метрологические характеристики сигнализаторов нормированы с учётом влияния программного обеспечения. Уровень защиты встроенного ПО сигнализаторов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики сигнализаторов приведены в таблицах 2 и 3.

таблицы 2

Наименование характеристики	Значение
	Канал горючего газа (по метану)	Канал горючего газа (по метану)
Пределы допускаемой абсолютной погрешности срабатывания сигнализации: - объемная доля, % (% НКИР'') - массовая концентрация, мг/м3(объемная доля, млн-1)	±0,22 (±5)
		Порог2) ±25 (±21,25) Порог 13) ±5 (±5,85) Порог 23) ±25 (±21,25)
Время срабатывания сигнализации, с, не более	15	90
Примечания: 1) НКПР в соответствии с ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017), 100 % НКПР соответствует 4,40 % объемной доли метана СН4; 2) для исполнения с одним порогом срабатывания; 3) для исполнения с двумя порогами срабатывания.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Время установления рабочего режима (время прогрева), с, не более	180
Уровень звукового давления, создаваемого аварийной сигнализацией, на расстоянии 1 м от лицевой панели сигнализатора по оси звукового излучателя, дБ, не менее	85
Потребляемая мощность, Вт, не более	3
Время работы от встроенного элемента питания (при его наличии), ч,	5
не менее
Габаритные размеры (без соединительных кабелей), ДхШхВ, мм, не более	120x80x45
Длина сетевого шнура, мм, не менее	1000
Масса, кг, не более	0,3
Рабочие условия измерений: • температура окружающей среды, °С	от -25 до +50
• относительная влажность воздуха без конденсации, %, не более	90
• атмосферное давление, кПа	от 80 до 107
• напряжение питания переменного тока, В	230 + 23
Степень защиты сигнализаторов по ГОСТ 14254-2015 (IEC 60529:2013)	IP 40

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний полный срок службы сигнализаторов, лет	5
Средняя наработка на отказ, ч	30000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации сигнализатора и на маркировочную наклейку, расположенную на корпусе сигнализатора.

Комплектность средства измерений

Таблица 5 - Комплект поставки сигнализаторов

Наименование	Обозначение	Количество, шт, экз.
Сигнализатор загазованности	СЗСМ1)	1
Клапан запорный	КЗГ СПЭФ.306557.039 (или аналогичный)	12)
Кабель монтажный	СПЭФ.685553.024	12)
Руководство по эксплуатации	СПЭФ.413216.003	1
Инструкция по настройке	СПЭФ.413216.001 И1	12)
Упаковка	-	1
1) Модификация сигнализатора определяется договором на поставку 2) По заказу

Сведения о методиках (методах) измерения

приведены в руководстве по эксплуатации СПЭФ.413216.003 в разделе и работа».

Правообладатель

Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)

ИНН 5753039951

Юридический адрес: 302007, г. Орел, ул. Спивака, д. 74А

Телефон: +7 (4862) 72-44-81

E-mail: sekretar@schetpribor.ru

Web-сайт: www.schetpribor.ru

Изготовитель

Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)

ИНН 5753039951

Юридический адрес: 302007, г. Орел, ул. Спивака, д. 74А

Адрес места осуществления деятельности: 302007, г. Орел, ул. Спивака, д. 74А Телефон: +7 (4862) 72-44-81

E-mail: sekretar@schetpribor.ru

Web-сайт: www.schetpribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8-800-200-22-14

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93938-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пылемеры PL-3

Назначение средства измерений

Пылемеры PL-3 (далее - пылемеры) предназначены для измерений массовой концентрации аэрозольных частиц (пыли) при контроле запыленности рудничной атмосферы в подземных выработках шахт и рудников.

размещены оптические и электронные компоненты, функционирование.

Управление пылемерами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Предусмотрена индикация показаний на дисплее, расположенном на передней панели пылемеров.

Электрическое питание осуществляется от искробезопасной сети постоянного тока. Пылемеры оснащены цифровым интерфейсом RS-485 и аналоговым выходом от 0,4 до 2,0 В.

Результаты измерений представляются в виде значений массовой концентрации пыли. Общий вид пылемеров и места нанесения знака утверждения типа и заводского номера приведен на рисунках 1 - 2. Нанесение на корпус знака поверки не предусмотрено. Пломбировка корпуса осуществляется путём фиксации двумя гибкими пломбами-наклейками синего цвета. Идентификация пылемеров осуществляется с помощью таблички, расположенной на корпусе. На табличке указывается заводской номер в цифровом формате и наносится методом металлографической печати.

gC EMAG'SERWIS

Katowice uL Leopolda 33

РО Ех ia op is I Ma X 1P« OlC < ta < 401C

№ЕАЭС RJC-PL.Afl07 B 04931/22

ООО<Це}1трСе ртнфина ци н* ВЕЛ ЕС*

Ui=1GB   Uo=5,8&B

h=2A     10=19мА

СрОмкФ Ро=0,11Вт

1|=0мГн ГПГ

Масса 2,5кг г НI

Места нанесения знака утверждения типа и заводского номера

б) пример таблички

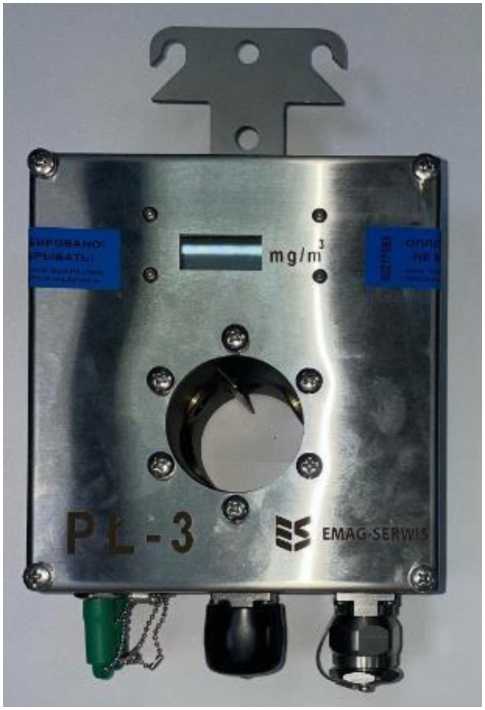

Рисунок 1 - Общий вид пылемеров и пример таблички

Программное обеспечение

Пылемеры имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования пылемеров и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО - для управления пылемерами. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений. Автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение для встроенного ПО
Номер версии (идентификационный номер) ПО	2.ХХ *)
*) «ХХ» - метрологически незначимая часть ПО, арабских цифр от «00» до «99».	может принимать значения в виде

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли, мг/м3	от 0 до 250
Пределы допускаемой погрешности1) измерений массовой концентрации пыли: -  приведённой2) в поддиапазоне от 0 до 5 мг/м3 включ., % -  относительной в поддиапазоне св. 5 до 250 мг/м3, %	±20 ±20
1) При условии градуировки по анализируемой среде. 2) К верхней границе поддиапазона.

Таблица 3 -

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение сети постоянного тока, В	от 9 до 16
Потребляемая мощность, В-А, не более	0,25
Габаритные размеры, мм, не более:
- высота	262
- ширина	153
- длина	88
Масса, кг, не более	2,5
Маркировка взрывозащиты	PO Ex ia op is I Ма X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP54
Условия эксплуатации: - температура окружающего воздуха , °С	от 0 до +40
- относительная влажность окружающего воздуха, %, не более	95

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	24000

Знак утверждения типа

наносится на табличку на корпусе пылемера методом металлографической печати и титульный лист паспорта с помощью графических устройств.

Комплектность средства измерений

Таблица 5 - Комплектность пылемеров

Наименование	Обозначение	Количество
Пылемер	PL-3	1 шт.
Комплект принадлежностей 1)	-	1 комп.
Автономное ПО 2)	-	1 экз.
Паспорт	-	1 экз.
Руководство по эксплуатации интерфейса RS485	-	1 экз.

таблицы 5

Наименование	Обозначение	Количество
Методика поверки	-	1 экз.
1) Комплект принадлежностей согласовывается при заказе.
2) Поставляется по заказу.

Сведения о методиках (методах) измерений приведены в паспорте, п. 4 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 4 «Измерения при выполнении работ по обеспечению безопасных условий и охраны труда» (п. 4.45 «Измерение массовой концентрации твёрдых веществ в пробах воздуха рабочей зоны»);

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия Emag-Serwis Sp. z o.o.

Правообладатель

Emag-Serwis Sp. z o.o., Польша

Адрес: 40-189 Katowice, ul. Leopolda, 33, Poland

Телефон: +48 32 259-79-37; факс: +48 32 258-93-00

Web-сайт: www.emagserwis.pl

E-mail: emagserwis@emagserwis.pl

Изготовитель

Emag-Serwis Sp. z o.o., Польша

Адрес: 40-189 Katowice, ul. Leopolda, 33, Poland

Телефон: +48 32 259-79-37; факс: +48 32 258-93-00

Web-сайт: www.emagserwis.pl

E-mail: emagserwis@emagserwis.pl

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени

(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14 E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93939-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВСП-10000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВСП-10000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.

Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища, понтона и крыши.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар с заводским номером 14 расположен по адресу: 446320, Самарская область, Кинель-Черкасский район, село Кротовка, ул. Пролетарская, ЛПДС «Кротовка», филиал Бугурусланское РНУ АО «Транснефть - Приволга».

Заводской номер нанесен методом аэрографии непосредственно на резервуар.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Общий вид резервуара представлен на рисунке 1.

14 Нефть Огнеопасно

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	10000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,1

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВСП-10000	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических в вертикальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН: 6317024749

Юридический адрес: 443020, г. Самара, ул. Ленинская, д. 100

Изготовитель

Акционерное общество «Транснефть - Приволга» (АО «Транснефть - Приволга») ИНН 6317024749

Адрес: 443020, г. Самара, ул. Ленинская, д. 100 Телефон: (846) 310-83-11

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: +7 (495) 950-87-00

E-mail: TAM@transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93940-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система виброконтроля и диагностики турбоагрегата (СКВМ) энергоблока № 3 Калининской АЭС Вибробит 500.025

Назначение средства измерений

Система виброконтроля и диагностики турбоагрегата (СКВМ) энергоблока № 3 Калининской АЭС Вибробит 500.025 (далее - Система) с заводским номером 2168, предназначена для:

- непрерывного стационарного измерения СКЗ виброскорости, размаха относительного виброперемещения, смещения и частоты вращения турбоагрегата (СКВМ) энергоблока № 3 Калининской АЭС во время его эксплуатации (далее -контролируемое оборудование);

- проведения диагностики контролируемого оборудования и передачи результатов на собственные автоматизированные рабочие места (далее - АРМ) оператора;

- предоставления информации для балансировки контролируемого оборудования;

- передачи аналоговых сигналов вибрационного состояния контролируемого оборудования в системе контроля и управления технологическим оборудованием (далее -СКУ ТО) для формирования аварийной сигнализации и защит контролируемого оборудования;

- формирования и выдачи в СКУ ТО предупредительной сигнализации по вибрационному состоянию контролируемого оборудования;

- формирования и выдачи информации по цифровым каналам связи в системе верхнего блочного уровня (далее - СВБУ).

Описание средства измерений

Принцип действия Системы основан на преобразовании электрических сигналов от датчиков виброускорения, виброскорости, виброперемещения, смещения, частоты вращения с последующим отображением результатов измерения на АРМ оператора, сравнением полученных значений физических величин с установленными пользователями значениями и, при превышении заданных пределов, выдачи управляющих сигналов.

В состав Системы входят:

- каналы измерений СКЗ виброскорости;

- каналы измерений размаха относительного виброперемещения;

- каналы измерений частоты вращения;

- каналы измерений смещения.

Канал измерений СКЗ виброскорости без взрывозащищённого исполнения состоит из первичного преобразователя - датчика пьезоэлектрического ДПЭ22МВУ (рег. № 91256-24, изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону) и модуля измерительного MM530-NAS02 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону).

Канал измерений СКЗ виброскорости взрывозащищённого исполнения состоит из аппаратуры виброизмерительной ИКВ-1 (рег. № 61639-15, изготовитель ООО НПП «ТИК», г. Пермь), включающей в себя первичный преобразователь - датчик DV-1 с усилителем заряда AV и модуля измерительного MM530-NAI01.2 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону).

Канал измерений размаха без взрывозащищённого исполнения состоит из вихретокового ДВТ10 с преобразователем ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону) и (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону).

Канал измерений размаха относительного виброперемещения взрывозащищённого исполнения состоит из аппаратуры виброизмерительной ИКВ-1 (рег. № 61639-15, изготовитель ООО НПП «ТИК», г. Пермь), включающей в себя первичный преобразователь -датчик вихретоковый DS-1 с преобразователем AS и модуль измерительного MM530-NAS02 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону).

Канал измерений частоты вращения без взрывозащищённого исполнения состоит из первичного преобразователя - датчика вихретокового ДВТ10 с преобразователем измерительным ИП34 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону) и модуля измерительного   MM530-NFI01.1 (изготовитель ООО НПП «ВИБРОБИТ»,

г. Ростов-на-Дону).

Канал измерений смещения без взрывозащищённого исполнения состоит из первичного преобразователя - датчика вихретокового ДВТ10 с преобразователем измерительным ИП34 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону) и модуля измерительного MM530-NAS02 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону), первичного преобразователя - датчика вихретокового ДВТ10 с преобразователем измерительным ИП34 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону) и модуля измерительного   MM530-NFI01.1 (изготовитель ООО НПП   «ВИБРОБИТ»,

г. Ростов-на-Дону). Канал измерений смещения взрывозащищённого исполнения состоит из аппаратуры  виброизмерительной ИКВ-1 (рег. № 61639-15, изготовитель

ООО НПП «ТИК», г. Пермь), включающей в себя первичный преобразователь - датчик вихретоковый DS-1 с преобразователем AS и модуль измерительного MM530-NAS02 (изготовитель ООО НПП «ВИБРОБИТ», г. Ростов-на-Дону).

Первичные во взрывоопасных (0Ex ia IIC T6...T1 устанавливаемые вне безопасности TIK-BIS.121.0103 и TIK.BIS.323.0103 контролируемого оборудования с номерами от 10 до 14. Первичные преобразователи (датчики) не взрывозащищенного исполнения устанавливаются на опорах контролируемого оборудования с номерами от 1 до 9.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено.

Системе присвоен заводской номер 2168. Заводской номер указан в формуляре на Систему типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав Системы приведены в формуляре на средство измерений.

Пломбирование Системы не предусмотрено.

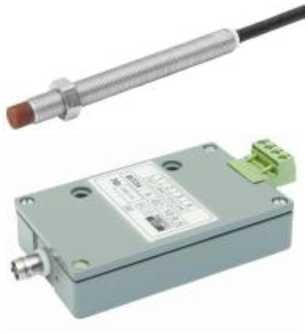

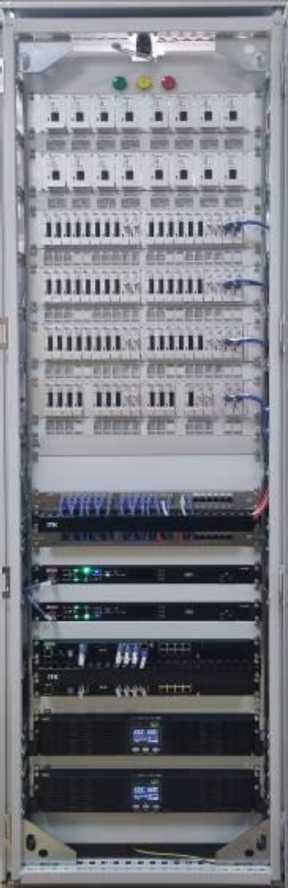

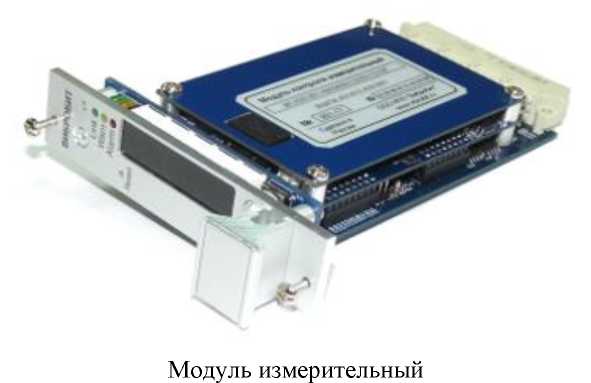

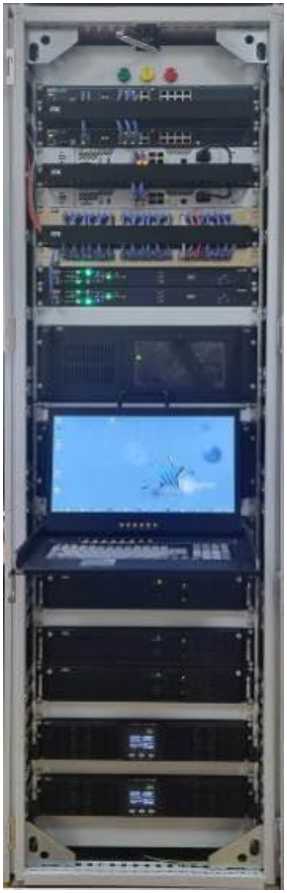

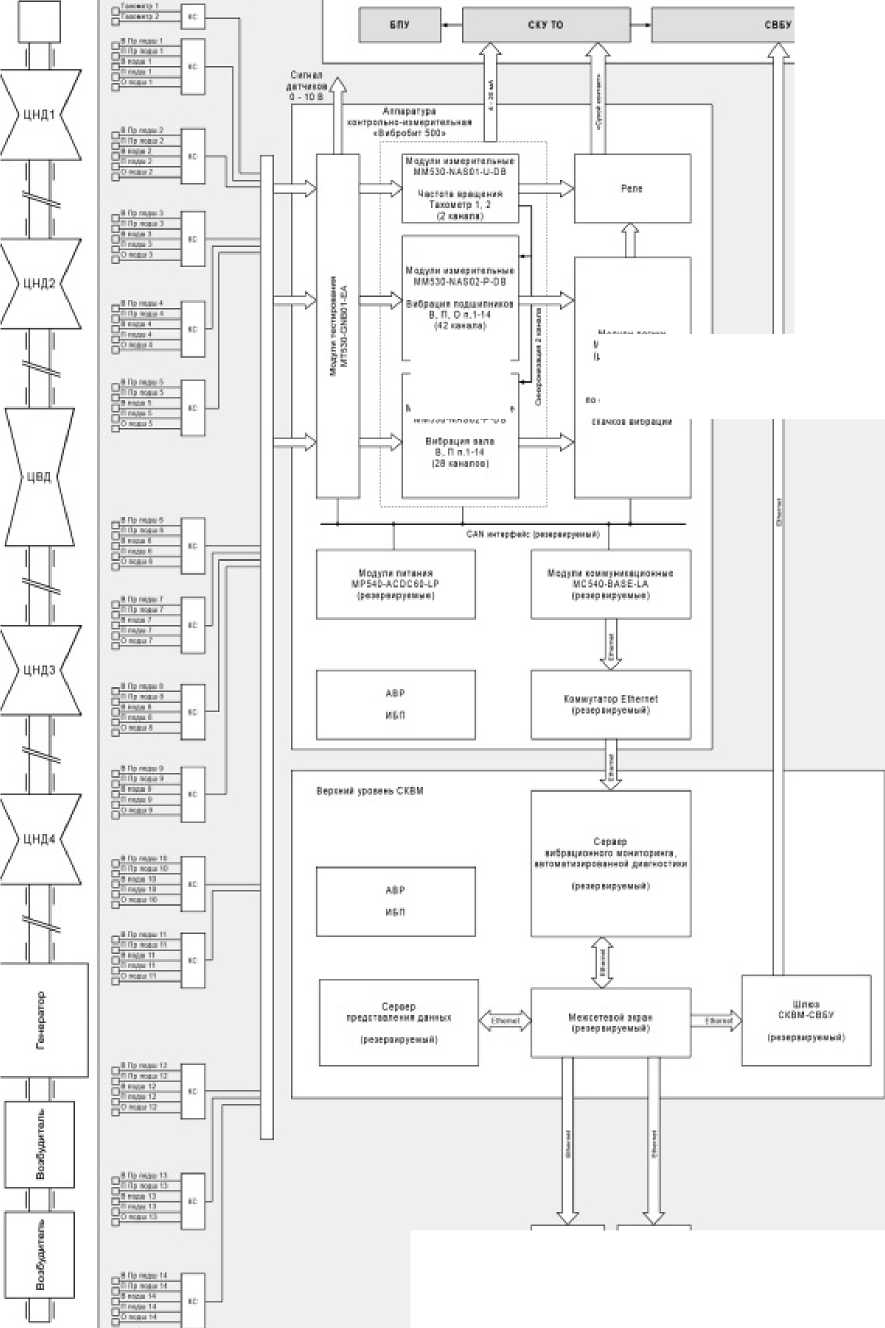

Структурная схема Системы и внешний вид основных компонентов представлены на рисунках 1 - 2.

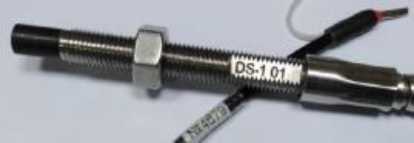

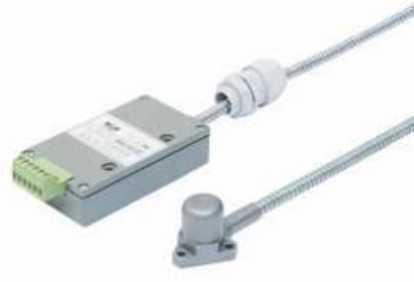

Первичный преобразователь (датчик) DS-1   Первичный преобразователь (датчик) DV-1 с

усилителем заряда AV

Первичный преобразователь (датчик)

ДПЭ22МВУ

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее - ПО) и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Специальные средства защиты информации от несанкционированного доступа включают в себя подсистему управления доступом, которая осуществляет идентификацию и проверку подлинности пользователей при входе в систему по идентификатору (коду) и паролю, определяет права доступа пользователей и контролирует доступ пользователей к защищаемым ресурсам в соответствии с правом доступа. Специальные средства защиты обеспечивают регистрацию, архивирование всех случаев изменения ПО, конфигурации, уставок, алгоритмов сигнализации, защит, диагностики и т.д. с сохранением информации о пользователе и дате внесения изменений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Сведения об идентификационных данных ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Вибробит Web.Net.Monitoring» ВШПА.421412.990
Номер версии (идентификационный номер) ПО, не ниже	2.5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Канал измерений СКЗ виброскорости
Диапазон измерений СКЗ виброскорости, мм/с: - основной составляющей - низкочастотной составляющей	от 0,3 до 30 от 0,5 до 3
Диапазон рабочих частот СКЗ виброскорости, Гц: - основной составляющей - низкочастотной составляющей	от 10 до 1000 от 10 до 25
Пределы допускаемой основной относительной погрешности измерений основной и низкочастотной составляющих СКЗ виброскорости по цифровому индикатору и АРМ оператора на базовой частоте, %	±(5,0 + 0,05•(Vg/Vизм))1)
Неравномерность АЧХ в диапазоне рабочих частот для основной и низкочастотной составляющих СКЗ виброскорости, %	±5,0
Диапазон выходного унифицированного сигнала основной и низкочастотной составляющих СКЗ виброскорости, мА	от 4 до 20
Пределы допускаемой основной приведённой к диапазону погрешности измерений основной и низкочастотной составляющих СКЗ виброскорости по выходному унифицированному сигналу, %	±5,5
Базовая частота, Гц: - в диапазоне частот (10 - 1000) Гц для основной составляющей СКЗ виброскорости - в диапазоне частот (10 - 25) Гц для низкочастотной составляющей СКЗ виброскорости	80 16
Пределы допускаемой дополнительной относительной погрешности канала измерений основной и низкочастотной составляющих СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур, %	±8,0

таблицы 2

Наименование характеристики	Значение
Канал измерений СКЗ виброскорости
1) Vg - верхнее значение диапазона измерений СКЗ виброскорости, мм/с; Vизм - измеренное значение основной и низкочастотной составляющей СКЗ виброскорости, мм/с
Канал измерений размаха относительного виброперемещения
Диапазон измерений размаха относительного виброперемещения, мкм	от 15 до 500
Диапазон рабочих частот, Гц	от 5 до 500
Пределы допускаемой основной относительной погрешности измерений размаха относительного виброперемещения по цифровому индикатору и АРМ оператора на базовой частоте, %	±(5,0 + 0,15^(Ьд/Ьизм))2)
Неравномерность АЧХ в диапазоне рабочих частот, %	±5,0
Диапазон выходного унифицированного сигнала, мА	от 4 до 20
Пределы допускаемой основной приведённой к диапазону погрешности измерений размаха относительного виброперемещения по выходному унифицированному сигналу, %	±5,5
Базовая частота, Гц	80
Пределы допускаемой дополнительной относительной погрешности канала измерений размаха относительного виброперемещения, вызванной изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур, %	±5,0
2) Lg - верхнее значение диапазона измерений размаха относительного виброперемещения, мкм; Lизм - измеренное значение размаха относительного виброперемещения, мкм
Канал измерений смещения
Диапазон измерений смещения, мм	от 0 до 2
Пределы допускаемой основной приведённой к диапазону погрешности измерений смещения по АРМ оператора, %	±5,0
Пределы допускаемой дополнительной относительной погрешности канала измерений смещения, вызванной изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур, %	±5,0
Канал измерений частоты вращения
Диапазон измерений частоты вращения, об/мин	от 10 до 4000
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения по цифровому индикатору и АРМ оператора, об/мин	±0,5
Пределы допускаемой дополнительной абсолютной погрешности канала измерений частоты вращения по цифровому индикатору и АРМ оператора, вызванной изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур, об/мин	±1,0
Диапазон выходного унифицированного сигнала, мА	от 4 до 20
Пределы допускаемой основной приведённой к диапазону погрешности измерений частоты вращения по выходному унифицированному сигналу, %	±0,5
Пределы допускаемой дополнительной приведенной погрешности канала измерений частоты вращения по унифицированному токовому выходу, вызванной изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур, %	±0,5

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электропитания: - напряжение переменного тока, В	от 187 до 242
- частота напряжения переменного тока, Гц	от 47,5 до 51,25
- потребляемая мощность, В^А, не более	15
Сопротивление изоляции, МОм, не менее: - токоведущих цепей относительно корпуса и любыми электрически разобщенными цепями сетевого напряжения	20
- любой электрически независимой токоведущей части цепи с номинальным напряжением 220 В относительно заземляемых металлических частей в оборудовании	1
- любой электрически независимой токоведущей части цепи с напряжением менее 220 В относительно заземляемых металлических частей в оборудовании	0,5
Нормальные условия измерений: - температура окружающей среды, °С	от +18 до +25
Условия эксплуатации: температура окружающей среды, оС: - первичные преобразователи (датчики) во взрывобезопасном исполнении	от 0 до +125
- первичные преобразователи (датчики) не во взрывобезопасном исполнении	от 0 до +150
- измерительные преобразователи и модули	от 0 до +70
- сервера и рабочие станции	от +10 до +40
Габаритные размеры шкафа контрольно-измерительного и шкафа серверного системы, мм, не более - высота	2030
- ширина	880
- длина	615
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) только для первичных преобразователей (датчиков пьезоэлектрических) DV-1 с усилителем заряда AV и первичных преобразователей (датчиков вихретоковых) DS-1 преобразователем AS	Ex ia IIC T6...T1 Ga X
Масса, кг, не более:	1 200
Средний срок службы, лет, не менее	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Система виброконтроля и диагностики турбоагрегата (СКВМ) энергоблока № 3 Калининской АЭС Вибробит 500.025 зав. № 2168 в составе:	Вибробит 500.025	1 шт.
- комплект датчиков и первичных преобразователей	-	1 шт.
- шкаф контрольно-измерительный	-	1 шт.
- шкаф серверный	-	1 шт.
- комплект монтажных частей	-	1 шт.
- комплект ЗИП	-	1 шт.

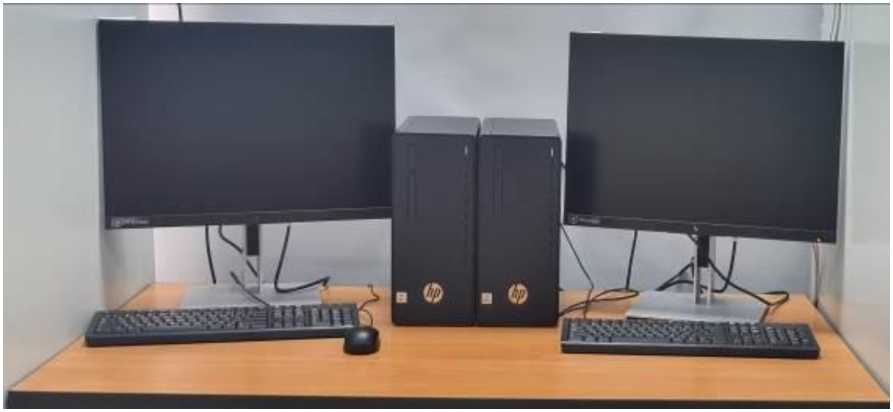

- комплект АРМ оператора	-	2 шт.
- комплект программного обеспечения	-	1 шт.
Системы контроля вибрации и диагностики Вибробит 500.025. Формуляр	ВШПА.421412.500.025 ФО	1 экз.
Системы контроля вибрации и диагностики Вибробит 500.025. Руководство по эксплуатации	ВШПА.421412.500.025 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.7. «Методика выполнения измерений» документа

ВШПА.421412.500.025 РЭ «Система виброконтроля и диагностики турбоагрегата (СКВМ) энергоблока № 3 Калининской АЭС Вибробит 500.025. Руководство по эксплуатации».

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие

«ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)

ИНН 6163009297

Юридический адрес: 344092, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону ул. Капустина, зд. 8А

Тел./факс: +7 (863) 218-24-75, +7 (863) 218-24-78

E-mail: info@vibrobit.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)

ИНН 6163009297

Адрес: 344092, Ростовская обл., г.о. город Ростов-на-Дону, г. Ростов-на-Дону, ул. Капустина, зд. 8А

Тел./факс: +7 (863) 218-24-75, +7 (863) 218-24-78

E-mail: info@vibrobit.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173 Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

№ DE48093065,  № DE48093067,  № DE48093070,

№ DE48093079, № DE48093083, № DE48093084.

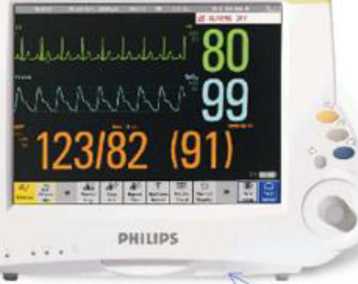

Общий вид монитора и место нанесения на рисунках 1, 2.

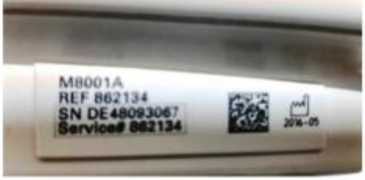

Место нанесения серийного номера

Рисунок 1 - Мошиор пациента IntelliVue МР20

Нанесение знака поверки и пломбирование монитора не предусмотрено.

Серийный номер в виде буквенно-цифрового обозначения нанесен методом цифровой лазерной печати на нижнюю поверхность корпуса монитора.

Программное обеспечение

Мониторы оснащены встроенным программным обеспечением (далее - ПО), которое используется для проведения измерений и обработки результатов измерений.

Идентификационные данные ПО указаны в таблице 1.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МР20
Номер версии (идентификационный номер) ПО, не ниже	L.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование	Значение
Канал измерений электрокардиографии
Диапазон измерений частоты сердечных сокращений (ЧСС), мин-1	от 30 до 300
Пределы допускаемой абсолютной погрешности измерений ЧСС, мин-1: - взрослые и дети - новорожденные	±3,0 ±3,5
Канал измерений неинвазивного артериального давления
Диапазон измерений давления воздуха в манжете, мм рт.ст.	от 10 до 270
Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст.	±3
Диапазон измерений частоты пульса, мин-1	от 40 до 200
Пределы допускаемой погрешности измерений частоты пульса: - абсолютной в диапазоне от 40 до 100 мин-1 включ., мин-1 - относительной в диапазоне св. 100 до 200 мин-1 включ., %	±3 ±5
Канал измерений частоты дыхания
Диапазон измерений частоты дыхания, мин-1	от 7 до 120
Пределы допускаемой абсолютной погрешности измерений частоты дыхания, мин-1	±1
Канал измерений температуры
Диапазон показаний температуры, °С	от +30 до +50
Диапазон измерений температуры, °С	от +32 до +42
Пределы   допускаемой   абсолютной   погрешности   измерений температуры, °С	±0,1
Канал измерений пульсоксиметрии
Диапазон измерений значений сатурации, %	от 70 до 100
Пределы допускаемой абсолютной погрешности при измерении значений сатурации, %	+4
Диапазон измерений частоты пульса, мин-1	от 30 до 300
Пределы допускаемой погрешности при измерении частоты пульса: - абсолютной, в диапазоне от 30 до 50 мин-1 включ., мин-1 - относительной, в диапазоне св. 50 до 300 мин-1, %	+1 +2

Таблица 3 - Основные технические

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	334x284x213
Масса монитора, кг, не более	6,5
Электропитание от сети переменного тока с частотой 50/60 Гц, В	от 100 до 240
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от 0 до +40 от 20 до 85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Монитор пациента IntelliVue MP 20 - блок аппарата базовый	-	1 шт.
Многопараметрический измерительный сервер	-	1 шт.
Кабели соединительные: кабели сетевые кабели коммутационные трубки коммуникационные коннекторы устройство крепления	-	1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Расширение многопараметрического измерительного сервера для капнографии в основном потоке		1 шт.
Расширение многопараметрического измерительного сервера для капнографии в боковом потоке		1 шт.
Расширение многопараметрического измерительного сервера гемодинамическое		1 шт.
ЭКГ кабели с 3, 5, 10 электродами с зажимом	-	1 шт.
ЭКГ кабели с 3, 5, 10 электродами с защелкой	-	1 шт.
ЭКГ кабели с 3, 5, 10 электродами с клипсой	-	1 шт.
Соединительные блоки и разветвители проводов	-	3 шт.
Манжеты для неинвазивного измерения АД у взрослых, детей и новорожденных		3 шт.
Трубки для неинвазивного измерения АД у взрослых, детей и новорожденных		3 шт.
Датчики пульсоксиметрические взрослые, детские, неонатальные многоразовые		1 шт.
Датчики пульсоксиметрические взрослые, детские, неонатальные одноразовые		1 шт.
Адаптер к пульсоксиметрическому датчику	-	1 шт.
Кабель адаптера пульсоксиметрического датчика	-	1 шт.
Держатель пульсоксиметрического датчика	-	1 шт.
Кабель удлинительный пульсоксиметрического датчика	-	1 шт.
Датчик температуры универсальный	-	1 шт.
Датчик температуры наружный	-	1 шт.
Датчик температуры катетера Фолея	-	1 шт.
Зонд температурный неонатальный	-	1 шт.
Зонд температурный пищеводный	-	1 шт.
Адаптер датчика температуры	-	1 шт.
Кабель адаптера датчика температурного	-	1 шт.
Датчики для инвазивного измерения давления	-	1 шт.
Адаптеры датчика инвазивного измерения давления	-	1 шт.
Колпачки для инвазивного измерения давления, одноразовые	-	1 шт.
Держатели датчика инвазивного давления	-	1 шт.
Одноканальные сенсоры к датчику инвазивного давления	-	1 шт.
Датчик для капнографии	-	1 шт.
Адаптер воздуховода	-	1 шт.

Наименование	Обозначение	Количество
Комплект для измерения СО2: FilterLine магистраль FilterLine адаптер воздуховода	-	1 шт. 1 шт. 1 шт.
Магистраль FilterLine ротоносовая объединённая «Smart CapnoLine». Магистраль FilterLine ротоносовая О2-СО2 объединённая «Smart CapnoLine О2»	-	1 шт.
Магистраль FilterLine носовая - NIV Line	-	1 шт.
Магистраль универсальная	-	1 шт.
Магистраль специализированная	-	1 шт.
Датчик потока О2/СО2	-	1 шт.
Модуль измерения анестезиологических газов	-	1 шт.
Блок радиометра калибровочный TCC3	-	1 шт.
Фиксирующее устройство для модуля измерения газов	-	1 шт.
Комплект для установки мембран: фиксационные кольца съёмник уплотнительных колец промокательная бумага раствор электролита контактная жидкость мембрана	-	1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Газ калибровочный во флаконах	-	1 шт.
Трубки	-	1 шт.
Устройство дистанционного отображения информации	-	1 шт.
Кронштейн для крепления	-	1 шт.
Стойка настольная	-	1 шт.
Кабели аналоговые	-	1 шт.
Кабели коммутационные	-	1 шт.
Модуль компьютерный	-	1 шт.
Коннекторы	-	1 шт.
Устройство дистанционной передачи тревоги	-	1 шт.
Крепление настенное	-	1 шт.
Кабели коммутационные	-	1 шт.
Устройство дистанционного управления	-	1 шт.
Крепления настенные	-	1 шт.
Кабели коммутационные	-	1 шт.
Коннекторы	-	1 шт.
Устройство навигационное	-	1 шт.
Крепление модульное	-	1 шт.
Манипулятор шаровой	-	1 шт.
«Мышь» специальная	-	1 шт.
Принтер специальный	-	1 шт.
Бумага для принтера	-	1 шт.
Устройство сетевой передачи данных	-	1 шт.
Кабель адаптера LAN	-	1 шт.
Блок питания	-	1 шт.
Кабели коммутационные	-	1 шт.
Интерфейс MIB	-	1 шт.

Наименование	Обозначение	Количество
Кабель сетевой	-	1 шт.
Адаптер	-	1 шт.
Индикаторные кольца	-	1 шт.
Батарея аккумуляторная	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Мониторы пациента IntelliVue МР20. Руководство по эксплуатации», раздел 6 «Мониторинг ЭКГ, аритмии, сегмента ST и интервала QT», раздел 7 «Мониторинг частоты пульса», раздел 8 «Мониторинг частоты дыхания», раздел 9 «Мониторинг SpO2», раздел 10 «Мониторинг нАД», раздел 11 «Мониторинг температуры».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 1.1, 1.6);

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия «Philips Medizin Systeme Boblingen GmbH», Германия.

Правообладатель

Philips Medizin Systeme Boblingen GmbH, Германия

Адрес: Hewlett-Packard-Strasse 2, Boblingen, 71034, Germany

Тел.: +497031-463-0

Изготовитель

Philips Medizin Systeme Boblingen GmbH, Германия

Адрес: Hewlett-Packard-Strasse 2, Boblingen, 71034, Germany Тел.: +497031-463-0

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: 8 (495) 437-56-33

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93942-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

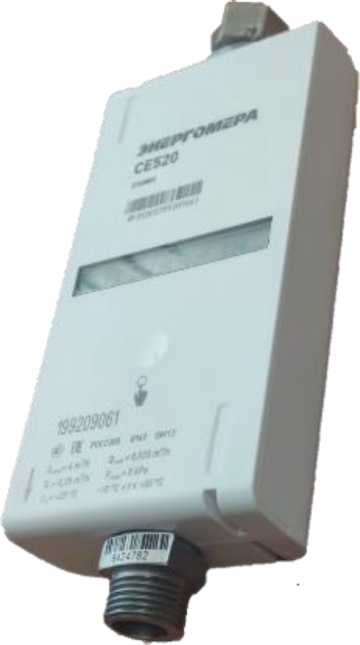

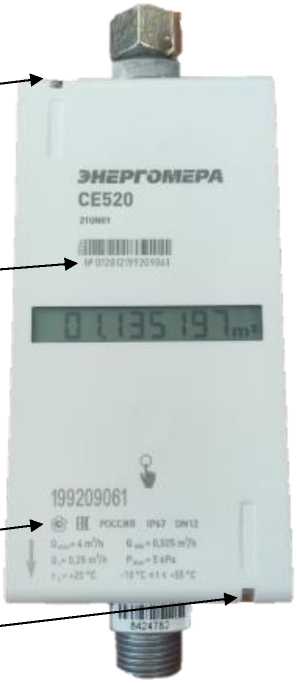

Счетчики газа ультразвуковые ЭНЕРГОМЕРА СЕ520

Назначение средства измерений

Счетчики газа ультразвуковые ЭНЕРГОМЕРА СЕ520  (далее - счетчик)

предназначены для измерений объема газа, приведенного к температуре плюс 20 °С.

Описание средства измерений

Принцип действия счетчика основан на измерении разности времени перемещения коротких импульсов по направлению потока газа и против него между электроакустическими преобразователями, которая прямо пропорциональна средней скорости потока газа и, соответственно, объему газа, прошедшего через счетчик. Для вычисления объема газа, приведенного к температуре плюс 20 °С, используются данные, поступающие со встроенного датчика температуры.

Счетчики имеют моноблочную конструкцию и состоят из пластикового корпуса, ультразвукового преобразователя расхода и электронного (вычислительного) устройства в составе:

• - платы измерений и индикации с жидкокристаллическим индикатором (далее -ЖКИ), автономным источником питания и датчиком температуры;

• - платы модуля передачи данных, которая имеет встроенное устройство радиосвязи, которое используется для передачи данных по радиоканалу в централизованную систему учета.

Электронное (вычислительное) устройство счетчиков при обработке выходных сигналов электроакустических преобразователей выполняет следующие функции:

• - измерение времени прохождения ультразвукового сигнала по потоку и против потока с преобразованием этого времени по специальному алгоритму для исключения влияния температуры газа на точность измерений;

• - вычисление прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °С;

• - отображение информации на ЖКИ.

Счетчики обеспечивают вывод информации на ЖКИ в следующих режимах:

• - рабочий режим;

• - поверочный режим;

• - режим отображения подменю.

В режиме отображения подменю счетчики имеют возможность отображать:

• - проверку индикации сегментов дисплея;

• - время наработки счетчика (год, день, час);

• - время наработки счетчика в неисправном состоянии (час, минута, секунда);

• - текущую температуру измеряемой среды (текущее значение температуры газа);

• - идентификационное наименование программного обеспечения (далее - ПО);

• - версию встроенного ПО;

• - значение контрольной суммы метрологической значимой части ПО;

• - напряжение на источнике автономного питания;

• - MAC-адрес счетчика (заводской номер по системе нумерации изготовителя);

• - дату изготовления счетчика;

• - сообщение о передаче данных по интерфейсам связи.

Счетчики сохраняют суммарное зарегистрированное значение объема газа в энергонезависимой памяти запоминающего устройства не реже одного раза в час.

Счетчики осуществляют вывод на ЖКИ экстренных сообщений о сбойных режимах работы при возникновении следующих событий:

• - неисправность электроакустических преобразователей;

• - неисправность датчика температуры;

• - выход значения расхода газа за допустимый предел;

• - наличие обратного потока;

• - наличие системной ошибки;

• - низкий уровень заряда батареи.

В зависимости от диапазона объемного расхода, в котором производится измерение объема газа, счетчики выпускаются четырех типоразмеров: G1,6; G2,5; G4,0; G6,0.

Счетчики имеют в своем составе встроенное устройство передачи данных: UNB. Структура условного обозначения счетчиков:

СЕ520 [1][2][3][4], где:

• [1] - типоразмер: 1 - G1,6; 2 - G2,5; 3 - G4,0; 4 - G6,0;

• [2] - номинальный диаметр: 1 - DN12; 2 - DN15;

• [3] - радиоинтерфейс - U - UNB;

• [4] - нумерация по внутризаводской классификации: N01; N02.

Заводской номер, включающий 15 цифр, наносятся на лицевую часть корпуса методом печати.

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки.

Общий вид счетчика с указанием места пломбировки с нанесением знака поверки, места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид счетчиков с указанием места пломбировки, места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Счетчики имеют встроенное ПО, устанавливаемое в энергонезависимую память при изготовлении.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	METANO
Номер версии (идентификационный номер ПО)	7.03.01
Цифровой идентификатор ПО	00dEFEC8
Алгоритм вычисления цифрового идентификатора ПО	CRC

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G4,0	G6,0
Максимальный объемный расход Qмакс, м3/ч	2,5	4,0	6,0	10,0
Номинальный объемный расход Qном, м3/ч	1,6	2,5	4,0	6,0
Минимальный объемный расход Qмин, м3/ч	0,016	0,025	0,040	0,060

Наименование характеристики	Значение
Переходный объемный расход Qt, м3/ч	0,16	0,25	0,60	1,00
Пределы допускаемой относительной основной погрешности    измерения    объема    газа, приведенного к температуре плюс 20 °С, %: - в диапазоне объемных расходов Qmin < Q < Qt - в диапазоне объемных расходов Qt < Q < Qmax	±3,0 ±1,5
Порог чувствительности счетчиков, м3/ч, не более	0,0032	0,005	0,008	0,012
Пределы     допускаемой     относительной дополнительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, вызванной      изменением      температуры окружающей среды от нормальных условий на каждый 1 °С, %	±0,04
Нормальные условия измерений: - температура окружающей среды, °С	от +5 до +35
Примечание - При расчете результирующей погрешности пределы основной погрешности и пределы дополнительной погрешности суммируют арифметически.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	G1,6	G2,5	G4,0	G6,0
Допускаемая потеря давления на счетчике при	200	200	200	200
максимальном расходе, Па, не более
Номинальный диаметр DN, мм	12		15
Емкость счетного механизма, м3:
- в рабочем режиме	99999,999		99999,999
- в поверочном режиме	99,999999		99,999999
Максимальное рабочее давление, кПа, не более	5(		0
Давление измеряемой среды, кПа, не более	5
Температура измеряемой среды	от -10 до +55		от -40 до +55
Условия эксплуатации:
- температура окружающей среды, °С	от -10 до +55		от -40 до +55
- относительная влажность при температуре
окружающей среды плюс 35 °С, %	до 95		до 95
- атмосферное давление, кПа	от 84,0 до 106,7		от 84,0 до 106,7
Температура транспортирования, °С	от -50 до +55
Резьба на присоединительных патрубках, дюйм	G1/2		G3/4
Габаритные размеры, мм, не более
- высота	36		36
- ширина	82		82
- длина	223		210
Масса, кг, не более	0,40		0,55
Степень защиты от внешних влияющих		IP67 IP67
воздействий по ГОСТ 14254-2015

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	120000
Средний срок службы, лет	20
Срок службы встроенного источника питания, лет, не менее	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и методом печати или лазерной гравировки на пластиковый корпус с лицевой стороны.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Счетчик газа ультразвуковой	ЭНЕРГОМЕРА СЕ520	1 шт.
Паспорт	САНТ.407251.002 ПС	1 экз.
Монтажный комплект*	-	1 шт.
Руководство по эксплуатации**	САНТ.407251.002 РЭ	1 экз.
Индивидуальная упаковка	-	1 шт.
* Поставляется по заказу. ** Размещается на сайте производителя.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа» руководства по эксплуатации САНТ.407251.002 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.2);

САНТ.407251.002 ТУ Счетчики газа ультразвуковые ЭНЕРГОМЕРА СЕ520. Технические условия.

Правообладатель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Юридический адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415, оф. 294

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера»

(АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415, оф. 294

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93943-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-20

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.

Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

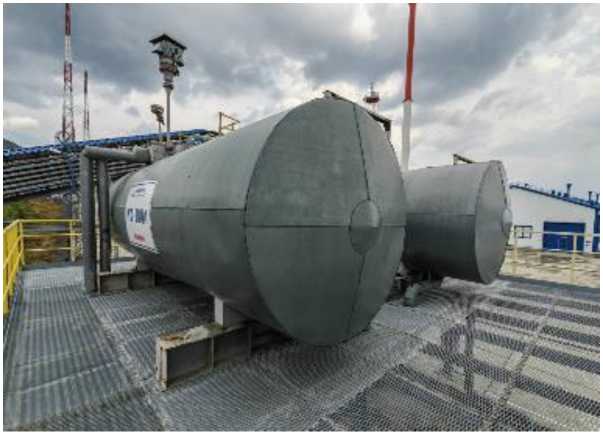

Общий вид резервуаров представлен на рисунке 1.

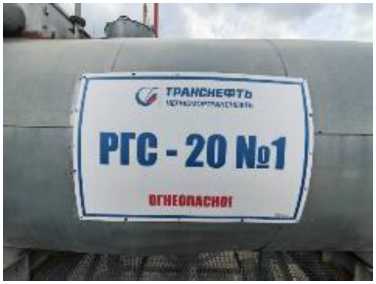

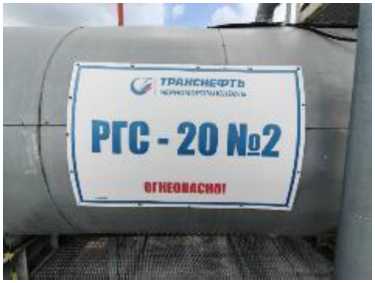

Места нанесения заводских номеров резервуаров представлены на рисунке 2.

Рисунок 2 - Места нанесения заводских номеров резервуаров РГС-20

Замерные люки резервуаров представлены на рисунке 3.

Рисунок 3 - Замерные люки резервуаров РГС-20

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	20
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,25*
* при вместимости резервуаров выше 47 см. Погрешность определения вместимости ниже уровня 47 см определяется по градуировочной таблице, составленной в соответствии с ГОСТ 8.346-2000

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГС-20	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН: 2315072242

Юридический адрес: 353911, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

Изготовитель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН: 2315072242

Адрес: 353911, Краснодарский край, городской округ город Новороссийск,

г. Новороссийск, ш. Сухумское, д. 85, к. 1

Тел.: +7 (8617) 729-222

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

ИНН: 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: +7 (495) 950-87-00

E-mail: TAM@transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93944-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа Ultramag PRO

Назначение средства измерений

Комплексы для измерения количества газа Ultramag PRO (далее - комплексы) предназначены для измерений объемного расхода и объема природного газа по ГОСТ 5542-2022, свободного нефтяного газа по ГОСТ Р 8.1016-2022, других газов при рабочих условиях и вычислений объемного расхода и объема газа при стандартных условиях по ГОСТ 2939-63.

Описание средства измерений

Принцип работы комплексов основан на измерении разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Время распространения ультразвуковых колебаний зависит от скорости звука в газе и скорости потока газа. Измеренная разность времени пропорциональна скорости потока газа и объемному расходу газа, значение которого зависит от диаметра измерительного сечения. Ультразвуковые колебания генерируются и принимаются электроакустическим преобразователями (далее - ПЭА). Полученные с ПЭА электрические сигналы обрабатываются микропроцессором. По измеренным значениям объемного расхода и объема при рабочих условиях, давления, температуры и плотности газа вычисляют объемный расход и объем газа, приведенные к стандартным условиям. Информация о плотности при стандартных условиях, составе и давлении измеряемой среды может быть задана в виде условно-постоянных параметров.

В состав комплекса входят:

• - ультразвуковой преобразователь расхода (далее - УЗПР);

• - измерительно-вычислительный блок (далее - ИВБ), в состав которого входят микропроцессор, интерфейсы связи, интерфейс для подключения датчика загазованности помещения, оптопорт, дисплей, клавиатура, клеммная колодка, автономный источник питания, плата ввода/вывода.

В зависимости от комплектации в состав комплекса могут входить:

• - встроенный преобразователь абсолютного или избыточного давления (далее - ПД) (кроме исполнений V, VP);

• - встроенный термопреобразователь сопротивления платиновый (далее - ПТ);

• - ПД для установки вне корпуса УЗПР для измерений атмосферного давления;

• - ПТ для установки вне корпуса УЗПР и измерений температуры окружающей среды;

• - встроенный модем;

• - запорное устройство (только для исполнения V, VP).

  сигналов от ультразвуковых температуры, плотности, их

ИВБ осуществляет прием - передачу приемо-передатчиков,   преобразователей давления,

преобразование, обработку и вычисление объемного расхода газа с последующим формированием аналоговых, в том числе низкочастотных, цифровых или импульсных выходных сигналов. В комплексах реализованы методы расчета коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023, ГОСТ 8.662-2009 (ИСО 20765-1:2005), а также физических свойств свободного нефтяного газа, азота, воздуха, углекислого газа и других газов с использованием данных ГСССД МР 134-2007, ГСССД МР 273-2018.

ИВБ имеют исполнения базовый, модернизированный, интегрированный в корпус УЗПР (для исполнения V, VP), которые отличаются внешним видом и алгоритмом приведения объема газа к стандартным условиям.

В комплексах возможна установка второго ИВБ, ПД, ПТ, ПЭА с целью частичного или полного дублирования измеряемых/вычисляемых величин. В комплексах может быть реализована возможность измерений объемного расхода газа в прямом и в обратном направлении (реверсивный режим).

Комплексы имеют фланцевое или муфтовое присоединение к измерительному трубопроводу. По заказу комплексы могут быть изготовлены с любыми присоединительными размерами и межфланцевыми расстояниями. Комплексы могут изготавливаться в любой цветовой гамме.

Комплексы имеют исполнения:

- A, B, C, D, E, которые отличаются значениями пределов допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях;

- 1, 2, 3, 4, 5, которые отличаются значениями пределов допускаемой относительной погрешности измерений и вычислений объема газа, приведенного к стандартным условиям по ГОСТ 2939-63.

УЗПР имеют исполнения V, VP, RT, ВА, ВТ и МТ, которые отличаются расположением патрубков, внешним видом и максимальным давлением газа при эксплуатации.

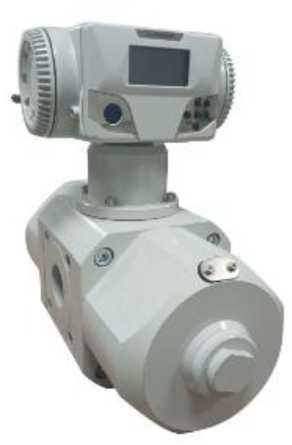

На рисунке 1 приведен общий вид с комплексов для измерения количества газа Ultramag PRO.

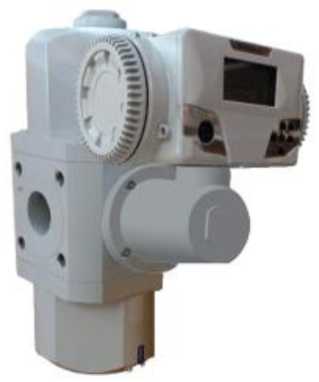

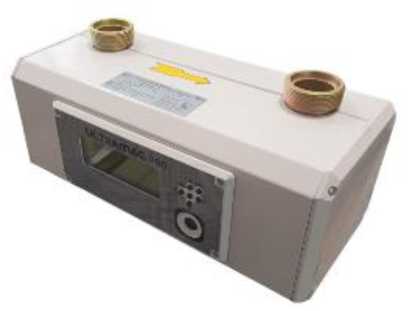

Комплексы исполнения V,VP с вертикальным расположением патрубков

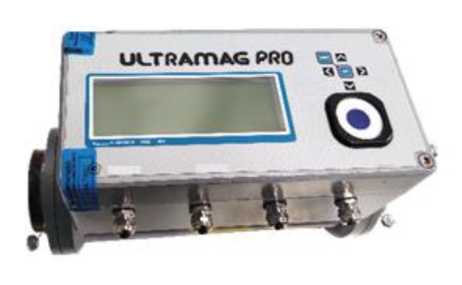

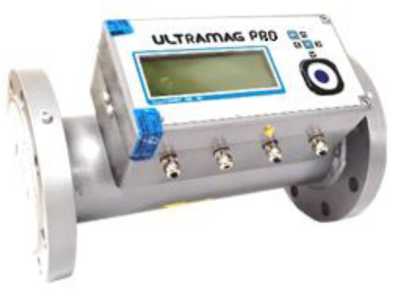

Комплексы исполнения ВА с ИВБ исполнения базовый Фланцевое присоединение

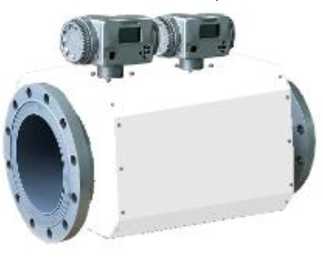

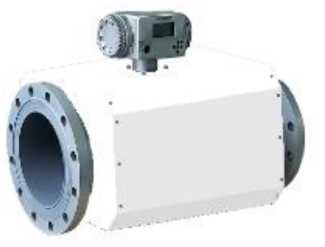

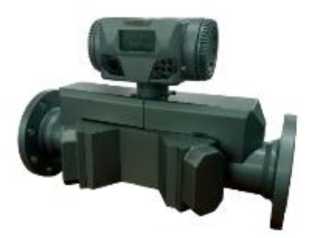

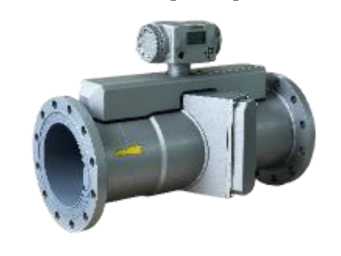

Комплексы исполнения ВТ, МТ с ИВБ исполнения модернизированный Без защитного кожуха              С защитным кожухом

Рисунок 1 - Общий вид комплексов для измерения количества газа Ultramag PRO

Знак утверждения типа и заводской номер комплекса в виде цифрового обозначения, состоящего из пяти арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку, расположенную в верхней части ИВБ. Общий вид маркировочной таблички комплексов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Общий вид маркировочной таблички

Конструкцией комплексов предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Общий вид комплекса с указанием мест ограничения доступа к местам настройки (регулировки) при помощи мастичных или свинцовых пломб, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 3-14.

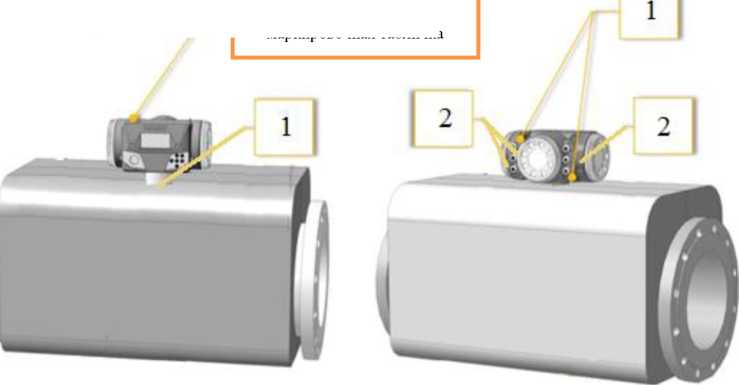

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 3 - Места пломбировки комплекса исполнения ВА с ИВБ исполнения базовый, с фланцевым присоединением, указание места нанесения знака утверждения типа, расположение маркировочной таблички.

(

(

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 4 - Места пломбировки комплекса исполнения ВА с ИВБ исполнения базовый, с муфтовым присоединением, указание места нанесения знака утверждения типа, расположение маркировочной таблички

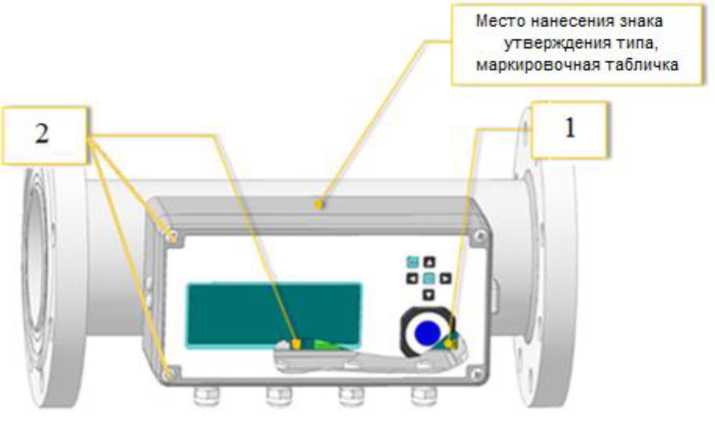

Место нанесения знака утверждения типа, маркировочная табличка

■X

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 5 - Места пломбировки комплекса исполнения ВА с ИВБ исполнения модернизированный, с фланцевым присоединением, указание места нанесения знака утверждения типа, расположение маркировочной таблички

- • '

' г -•1 • I <

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

  Место нанесения знака утверждения типа, маркировочная табличка

  Рисунок 6 - Места пломбировки комплекса исполнения ВА с ИВБ исполнения модернизированный, с муфтовым присоединением, указание места нанесения знака утверждения типа, расположение маркировочной таблички



• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 7 - Места пломбировки комплекса варианта исполнения V, VP с вертикальным расположением патрубков, указание места нанесения знака утверждения типа, расположение маркировочной таблички

Место нанесения знака утверждения типа, маркировочная табличка

йл'

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

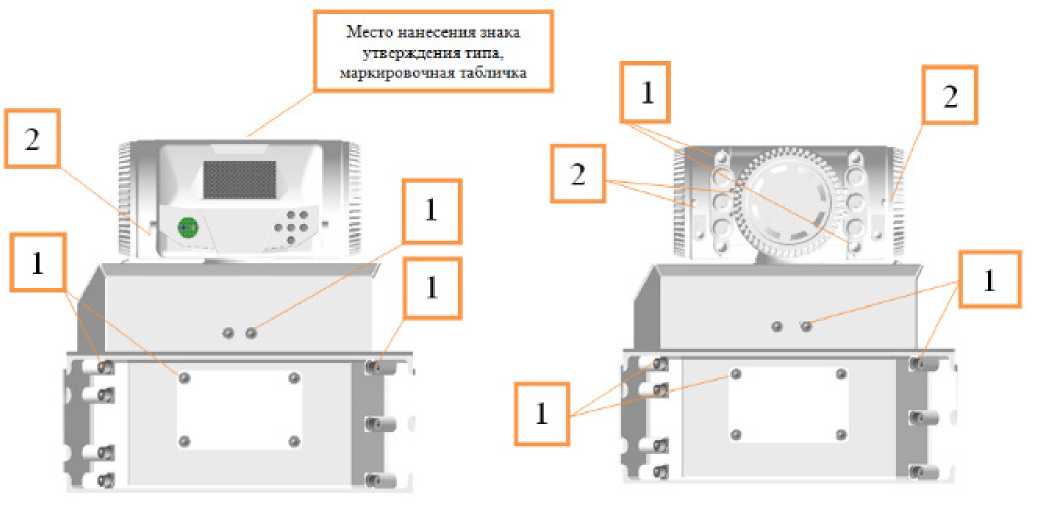

  Рисунок 8 - Места пломбировки комплекса исполнения RT, указание места нанесения знака утверждения типа, расположение маркировочной таблички



• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

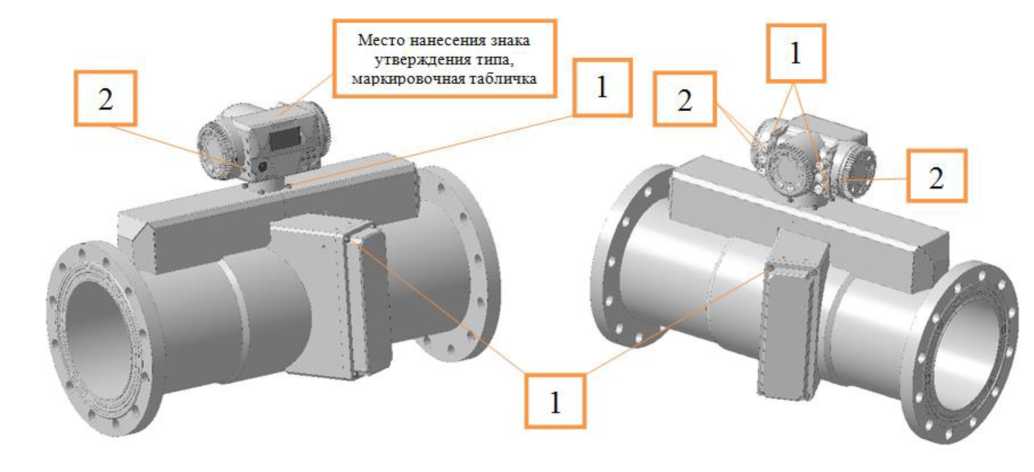

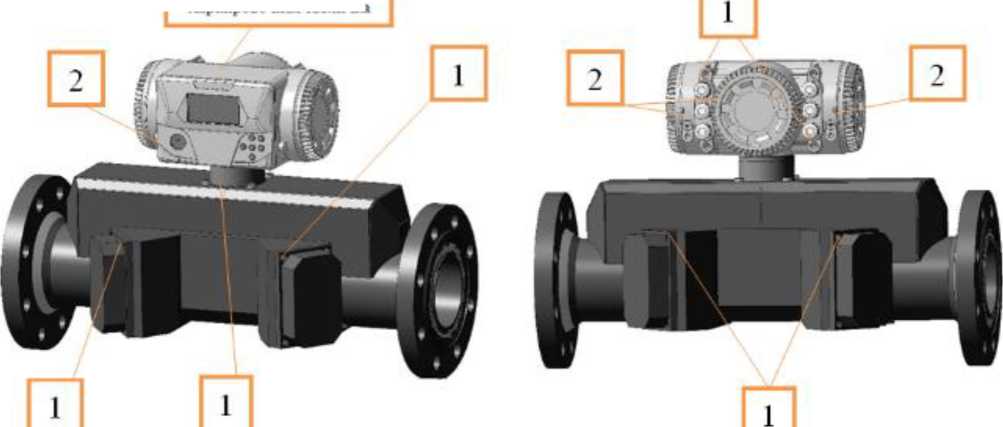

Рисунок 9 - Места пломбировки комплекса исполнения ВТ, МТ с ИВБ исполнения модернизированный, указание места нанесения знака утверждения типа, расположение маркировочной таблички

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Место нанесения знака утверждения типа, маркировочная табличка

Рисунок 10 - Места пломбировки комплекса исполнения ВТ, МТ с ИВБ исполнения модернизированный, указание места нанесения знака утверждения типа, расположение маркировочной таблички

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 11 - Места пломбировки комплекса исполнения ВТ, МТ с ИВБ исполнения модернизированный, с защитным кожухом, указание места нанесения знака утверждения типа, расположение маркировочной таблички

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

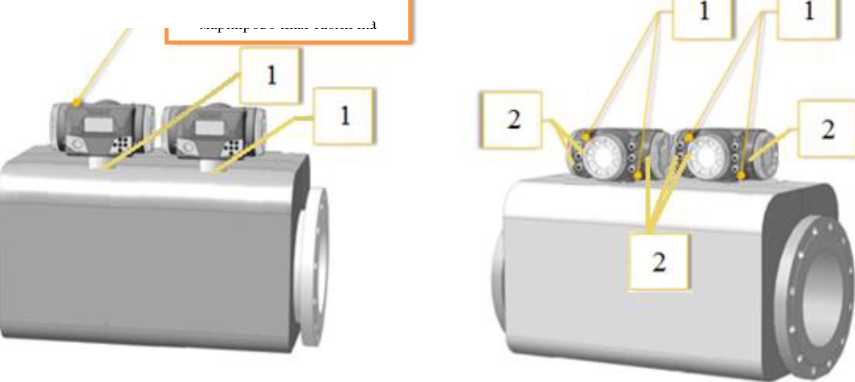

Рисунок 12 - Места пломбировки комплекса исполнения ВТ, МТ с двумя ИВБ исполнения модернизированный, с защитным кожухом, указание места нанесения знака утверждения типа, расположение маркировочной таблички

Место EUBe<ccKH4 знака

vtnqnK.ieHii4 iHvra, маркировочная табличка

:Г'

*A

Г,

в

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 13 - Места пломбировки комплекса исполнения ВТ, МТ с ИВБ исполнения модернизированный, без защитного кожуха, указание места нанесения знака утверждения типа, расположение маркировочной таблички

• 1 - пломба со знаком поверки;

• 2 - пломба изготовителя при выпуске из производства, организации, уполномоченной изготовителем на проведение ремонта, или газоснабжающей организации в процессе эксплуатации.

Рисунок 14 - Места пломбировки комплексов исполнения ВТ, МТ с ИВБ исполнения модернизированный с защитным кожухом, указание места нанесения знака утверждения типа, расположение маркировочной таблички

Программное обеспечение

В комплексах применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО комплекса хранится в энергонезависимой памяти.

Программное обеспечение комплексов разделено на:

• - метрологически значимую часть;

• - метрологически незначимую часть;

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;

• - параметры ПО, участвующих в вычислениях и влияющие на результат измерений;

• - компоненты защищенного интерфейса для обмена данными между комплексом и внешними устройствами.

Идентификационные данные метрологически значимой части программного обеспечения комплекса приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	00079-01 12 01
Номер версии (идентификационный номер) ПО	2.0.1
Цифровой идентификатор	83AA

Все вмешательства в работу программного обеспечения ИВБ и произведенные изменения фиксируются в архивах нештатных ситуаций и изменений с указанием времени и даты. Конструкция комплекса исключает возможность несанкционированного влияния на ПО комплекса.

Уровень защиты метрологически значимой части программного обеспечения комплексов для измерения количества газа Ultramag PRO от преднамеренных изменений -«высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Диапазон измерений объемного расхода газа в рабочих условиях, м³/ч, для исполнений:

- V, VP

- RT

- ВА

• - ВТ

• - МТ__________________________________________

Динамический диапазон, Qmin:Qmax

Верхний предел измерений абсолютного (избыточного) давления (ВПИ)³, МПа, для исполнений:

• - RT, ВА, ВТ

• - МТ

  от 0,16 до 1,7 (от 0,06 до 1,6) от 0,16 до 16,1 (от 0,06 до 16)

Таблица 3 - Основные технические

Наименование характеристики	Значение
Измеряемая среда	Природный газ по ГОСТ 5542-2022, свободный нефтяной газ по ГОСТ Р 8.1016-2022, азот, воздух и другие газы
Номинальный диаметр DN, для исполнений:
- V, VP	от 15 до 50
- RT	от 50 до 100
- ВА	от 32 до 150
- ВТ	от 50 до 500
- МТ	от 50 до 300
Избыточное давление газа1, МПа, не более
для исполнений:
- V	0,005
- VP	0,1
- RT, ВА, ВТ	1,6
- МТ	16
Габаритные размеры, мм, не более
- длина	1500
- ширина	800
- высота	900
Масса, кг, не более	800
Степень защиты по ГОСТ 14254-2015	ТРАЛ
(IEC 60529:2013)	IP66
Маркировка взрывозащиты	1Ex ib IIB T4 Gb X
Маркировка взрывозащиты со встроенным
модемом или выходом типа «токовая петля 4-20	1Ex ib 11В T3 Gb Х
мА»
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % при температуре 35 °С, не более - атмосферное давление, кПа	от -40 до +60 95 от 84,0 до 106,7
1 Конкретные значения указываются в эксплуатационной документации изготовителя.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка на отказ, ч	60000

Знак утверждения типа наносится

наносится на титульный лист руководства по эксплуатации и паспорта печатным способом и на маркировочную табличку, закрепленную в верхней части ИВБ, методом лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Комплекс для измерения количества газа Ultramag PRO	ДНРГ.407251-722 СП	1 шт.
Руководство по эксплуатации	ДНРГ.407251-722 РЭ	1 экз. (по заказу)
Паспорт	ДНРГ.407251-722 ПС	1 экз.
Сервисная программа	ДНРГ.00048-01 12 01	1 экз. (по заказу)
Руководство оператора	ДНРГ. 00049-01 34 01	1 экз. (по заказу)
Комплект прямых участков	ДНРГ.407251-722 Д1	1 экз. (по заказу)
Имитатор строительной длины	ДНРГ.407251-722 Д2	1 экз. (по заказу)
Устройство подготовки потока	ДНРГ.407251-722 Д3	1 экз. (по заказу)
Оптическая головка	623-СБ7 СП	1 экз. (по заказу)
Встроенный модем	724-СБ4 СП	1 экз. (по заказу)
Блок электрической подготовки	754-СБ32 СП	1 экз. (по заказу)

Сведения о методиках (методах) измерений

приведены в разделе 2 ДНРГ.407251-722 РЭ Комплексы для измерения количества газа Ultramag PRO. Руководство по эксплуатации,

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода, регистрационный номер методики измерений в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2012.12671.

Правообладатель

Общество с ограниченной ответственностью «МЕРА КЬЮ» (ООО «МЕРА КЬЮ») ИНН 6449105190

Юридический адрес: 413102, Саратовская обл., м.р-н Энгельсский, гп. город Энгельс, рп. Приволжский, мкр. Энгельс-19, ул. 5-й квартал, зд. 1А, к. 1, оф. 3

Изготовитель

Общество с ограниченной ответственностью «МЕРА КЬЮ» (ООО «МЕРА КЬЮ») ИНН 6449105190

Адрес: 413102, Саратовская обл., м.р-н Энгельсский, гп. город Энгельс, рп. Приволжский, мкр Энгельс-19, ул. 5-й квартал, зд. 1А, к. 1, оф. 3

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93945-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГСп-50

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГСп-50 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - горизонтальный стальной цилиндрический, номинальной вместимостью 50 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуар РГСп-50 с заводским номером 81 расположен на территории Производственного участка «Черемушки» по адресу: 672040, Забайкальский край, г. Чита, ул. Летная, 24.

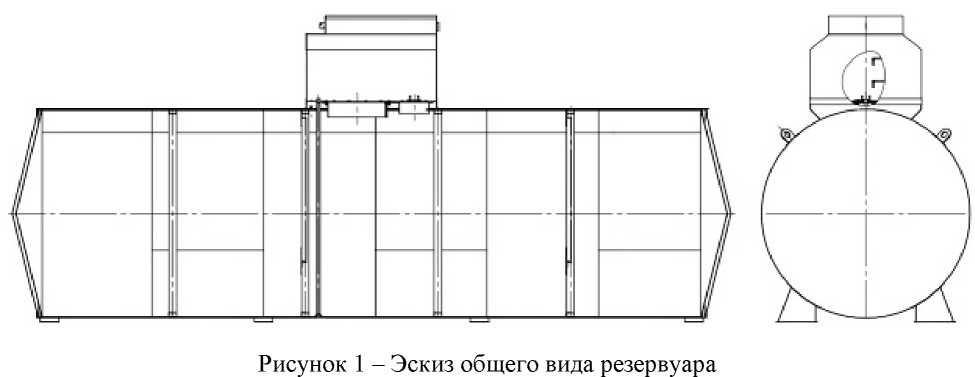

Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

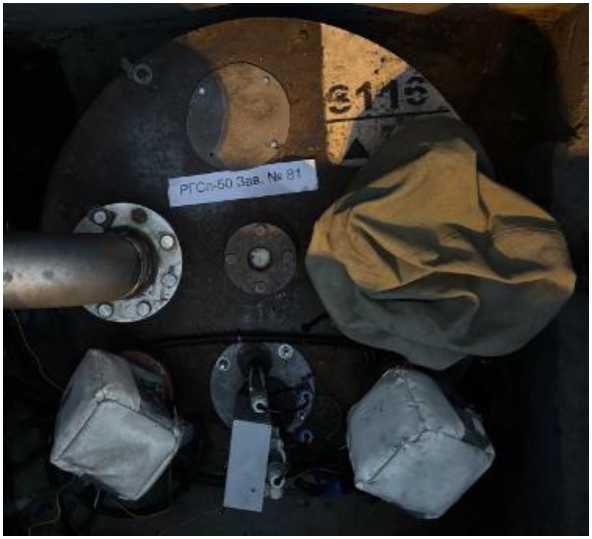

Рисунок 2 - Горловина резервуара РГСп-50 зав.№ 81

Пломбирование резервуара РГСп-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -40 до +40 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГСп-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Производственный кооператив «КМК-1» (ПК «КМК-1»)

ИНН 4209000105

Юридический адрес: 650021, Кемеровская область - Кузбасс, г. Кемерово,

ул. Шатурская, д.10, к.б

Изготовитель

Производственный кооператив «КМК-1» (ПК «КМК-1»)

ИНН 4209000105

Адрес: 650021, Кемеровская область - Кузбасс, г. Кемерово, ул. Шатурская, д.10, к.б

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93946-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесенных аэрографическим способом на днища резервуаров.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены на территории пункта заправки авиации «Солонешенское» по адресу: Республика Алтай, Кош-Агачский район, урочище Тархата.

Общий вид резервуаров РГС-25 представлен на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

ЗАШЛО _ Ml. г. ОСВЕХ^НИ£_ ГСТН ‘.НЛПИЗ

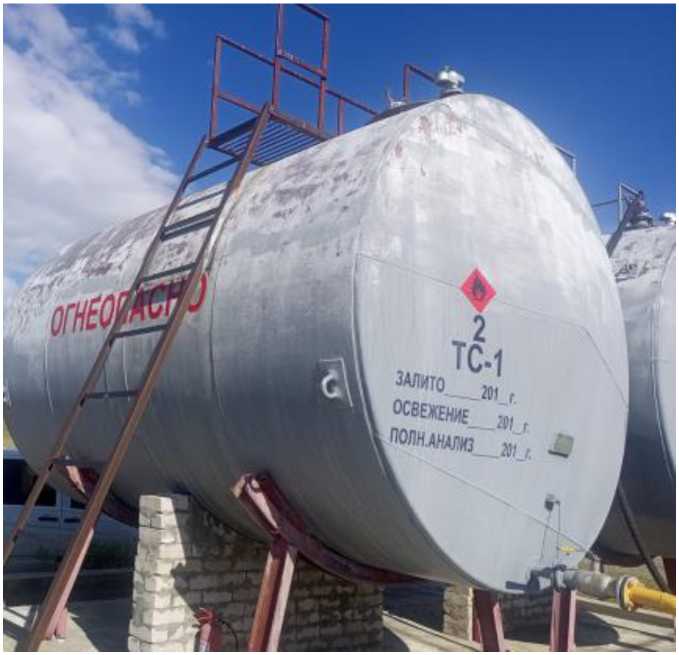

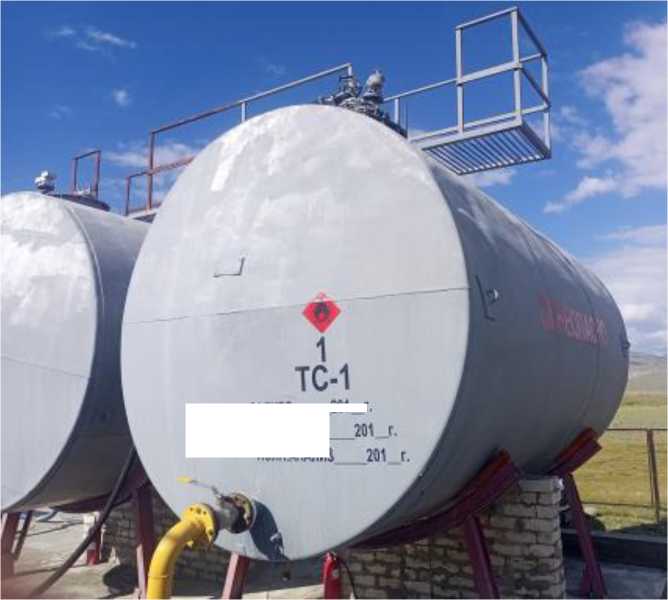

Рисунок 1 - Общий вид резервуара РГС-25 зав.№ 1

Рисунок 2 - Общий вид резервуара РГС-25 зав.№ 2

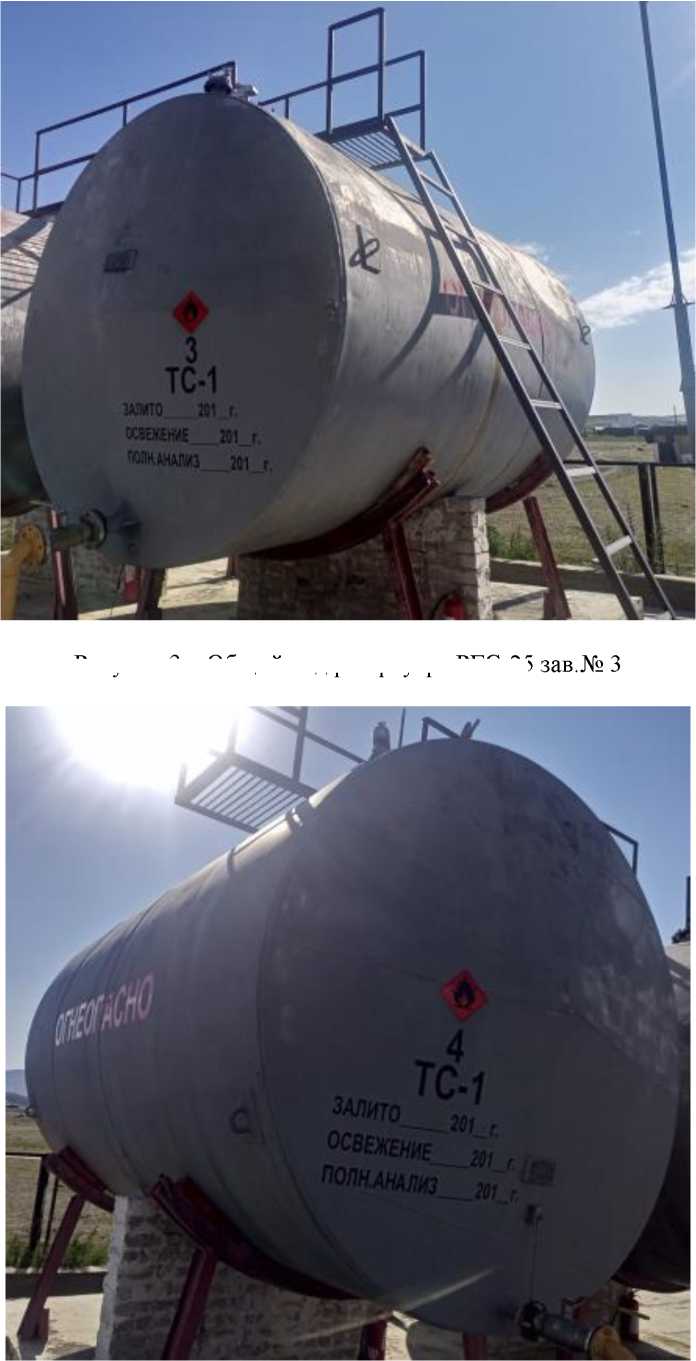

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Челябинский завод металлоконструкций им. С. Орджоникидзе Юридический адрес: г. Челябинск

Изготовитель

Челябинский завод металлоконструкций им. С. Орджоникидзе (резервуары изготовлены в 1990 г.)

Адрес: г. Челябинск

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2785

Регистрационный № 93947-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-10000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-10000 (далее резервуары) предназначен для измерения объема нефтепродукта, а также приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня заполнения резервуара, согласно градуировочным таблицам.

Резервуар представляют собой вертикальный сварной сосуд цилиндрической формы, оборудованный стационарной крышей и плоским дном.

Резервуар оснащен техническими устройствами для проведения операций по обслуживанию: лестницами, смотровыми люками, люк-лазами; приему, хранению, отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, аварийными клапанами и вентиляционными патрубками, устройствами для отбора проб и замера уровня.

Заполнение, опорожнение и выдача нефтепродукта осуществляется через приемораздаточные патрубки, расположенные в нижней части резервуара.

Резервуар с заводским номером 2 расположен на территории резервуарного парка АО «Ковдорский ГОК» ТТУ.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Заводской номер в виде цифрового обозначения, нанесен на внешнюю панель резервуара методом аэрографии.

Общий вид резервуара РВС-10000, представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВС-10000 зав. № 2

Метрологические и технические характеристики

Таблица 1 -

Наименование параметра	Значение
Номинальная вместимость, м3	10000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,10

Таблица 2 - Основные технические

Наименование параметра	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от -60 до +60

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Сведения о методиках (методах) измерений» паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Ковдорский Горно-Обогатительный Комбинат» (АО «Ковдорский ГОК»)

ИНН 5104002234

Юридический адрес: 184143, Мурманская обл., г. Ковдор, ул. Сухачева, д. 5

Изготовитель

Акционерное общество «Ковдорский Горно-Обогатительный Комбинат» (АО «Ковдорский ГОК»)

ИНН 5104002234

Адрес: 184143, Мурманская обл., г. Ковдор, ул. Сухачева, д. 5

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8-800-200-22-14

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

---
