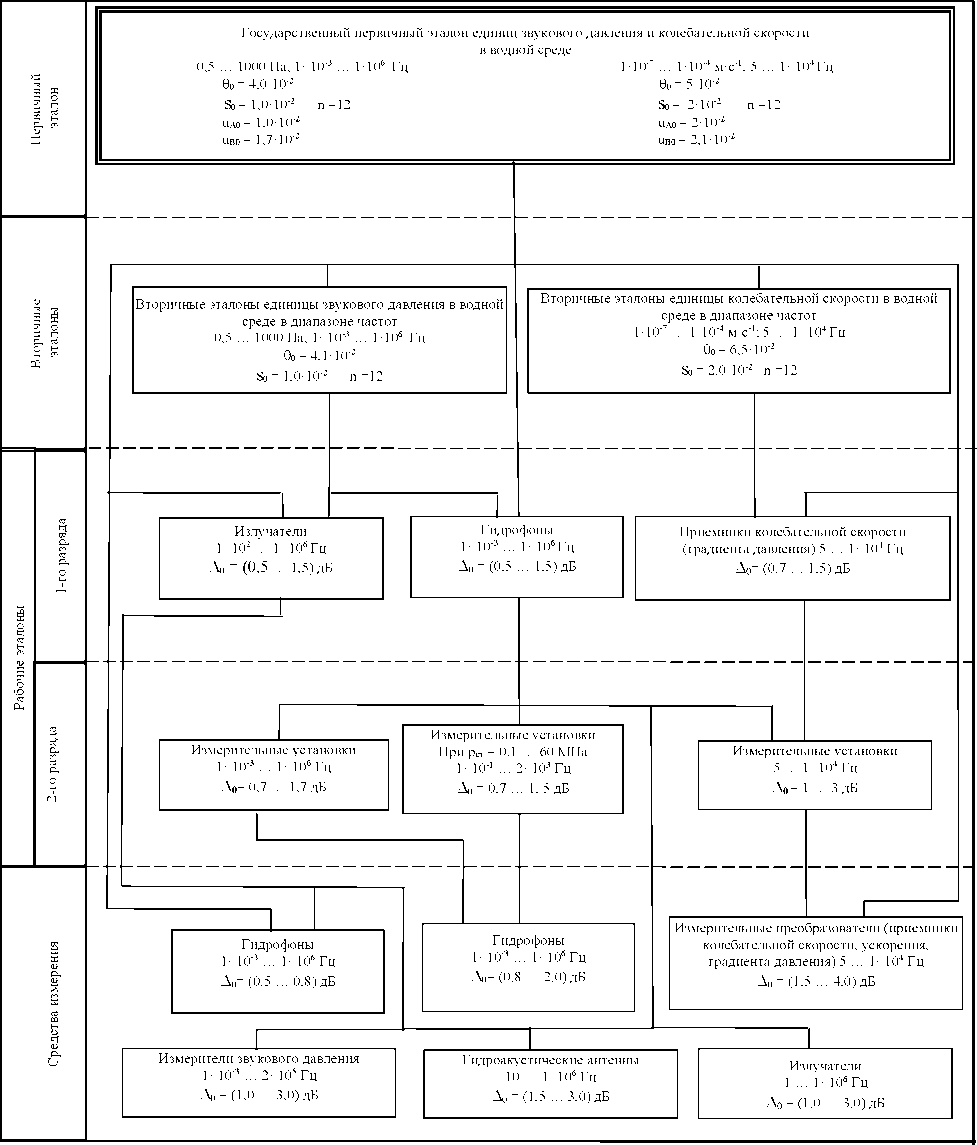

Приложение А

Государственная поверочная схема для средств измерения звукового давления и колебательной скорости в водной среде

УТВЕРЖДЕНА

приказом Федерального агентства по техническому регулированию и метрологии

от «28» сентября 2018 г. № 2084

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЗВУКОВОГО ДАВЛЕНИЯ И КОЛЕБАТЕЛЬНОЙ СКОРОСТИ В ВОДНОЙ СРЕДЕ

Настоящая государственная поверочная схема (ГПС) распространяется на средства измерений звукового давления и колебательной скорости в водной среде в диапазоне звуковых давлений от 0,5 до V10³ Па в диапазоне частот от V10^-3 до V10⁶ Гц; в диапазоне колебательных скоростей от 10^-7 до 10^-4 м/с в диапазоне частот от 5 до V10⁴ Гц и устанавливает порядок передачи единицы звукового давления (Паскаль) и единицы колебательной скорости (м/с) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей и основных методов поверки.

Допускается проводить поверку средств измерений (далее по тексту - СИ) измерений звукового давления и колебательной скорости в водной среде с помощью вторичных и рабочих эталонов более высокой точности, чем предусмотрено в настоящей поверочной схеме.

Графическая часть Государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде в диапазоне звуковых давлений от 0,5 до V10³ Па в диапазоне частот от 140^-3 до V10⁶ Гц и в диапазоне колебательных скоростей от 10^-7 до 10^-4 м/с в диапазоне частот от 5 до 140⁴ Гц представлена в приложении А.

• 2.1   Государственный первичный эталон предназначен для воспроизведения и передачи единиц звукового давления и колебательной скорости.

• 2.2 Государственный первичный эталон состоит из комплекса следующих средств измерений:

  • 2.2.1 Установка Э-1 для воспроизведения единицы звукового давления в диапазоне от 80 до 100 Па в поле стоячей волны в диапазоне частот от 0,001 до 1 Гц;

  • 2.2.2 установка Э-2 для воспроизведения единицы звукового давления в диапазоне от 0,5 до 1000 Па в поле стоячей волны в диапазоне частот от 0,5 до 2000 Гц;

  • 2.2.3 установка Э-3 для воспроизведения единицы звукового давления в диапазоне от 20 до 50 Па в поле стоячей волны в диапазоне частот от 0,5 до 500 Гц при избыточном гидростатическом давлении от 0,5 до 50 МПа;

  • 2.2.4 установка Э-4 для воспроизведения единицы звукового давления в диапазоне от 10 до 200 Па в поле бегущей волны в диапазоне частот от 1,0-10³ до 2,5-10⁵ Гц;

  • 2.2.5 установка Э-5 для воспроизведения единицы звукового давления в диапазоне от 50 до 250 Па в поле бегущей волны в диапазоне частот от 1,6-10⁵ до 1,0-10⁶ Гц;

  • 2.2.6 установка ЭУ1 для воспроизведения единицы колебательной скорости водной среды в диапазоне от 1,0-10^-5 до 1,0-10^-4 м-с ^-1 в поле стоячей звуковой волны в диапазоне частот от 5,0 до 1,0-10³ Гц;

  • 2.2.7 установка ЭУ2 для воспроизведения единицы колебательной скорости водной среды в диапазоне от 1,0-10^-7 до 1,0-10^-5 м-с ^-1 в поле бегущей звуковой волны в диапазоне частот от 1 до 10 кГц.

2.3. Государственный первичный эталон обеспечивает воспроизведение единиц:

• 2.3.1 звукового давления от 0,5 до V10³ Па в диапазоне частот от V10^-3 до Г10⁶ Гц;

со средним квадратическим отклонением (далее - СКО) результата измерений в относительной форме, S₀, не превышающим 1,0-10^-2 при 12 независимых измерениях;

с неисключенной систематической погрешностью в относительной форме, 0 ₀ (Р=0,99), не превышающей 4Д10^-2;

со стандартной неопределенностью, оцениваемой по типу А, и_Ао, не превышающей 1,0-10’² при 12 независимых измерениях;

со стандартной неопределенностью, оцениваемой по типу В, и_Во, не превышающей 1,7-10’²;

• 2.3.2 колебательной скорости от 10^-7 до 10^-4м/с в диапазоне частот от 5 до Г10⁴ Гц:

с СКО результата измерений в относительной форме, S0, не превышающим 2,0 • 10^-2 при 12 независимых измерениях;

с неисключенной систематической погрешностью в относительной форме, 0 ₀ (Р=0,99), не превышающей 5,040^-2;

со стандартной неопределенностью, оцениваемой по типу А, и_Ао, не превышающей 2Д10^-2 при 12 независимых измерениях;

со стандартной неопределенностью, оцениваемой по типу В, и_Во, не превышающей 2,Г10^-2.

2.5 Государственный первичный эталон применяют для передачи размера единиц звукового давления и колебательной скорости вторичным эталонам, рабочим эталонам 1-го разряда и высокоточным рабочим средствам измерений методом косвенных измерений.

• 3.1 В качестве вторичных эталонов (далее по тексту - ВЭ) единиц применяют измерительные установки:

  • 3.1.1 звукового давления от 0,5 до V10³ Па в диапазоне частот от V10^-3 до Г10⁶ Гц:

с СКО результата измерений в относительной форме, S0, не превышающим 1,0 • 10^-2 при 12 независимых измерениях;

с неисключенной систематической погрешностью в относительной форме, 0 ₀ (Р=0,99), не превышающей 4,1 • 10^-2;

• 3.1.2 колебательной скорости от 10^-7 до 10^-4м/с в диапазоне частот от 5 до Г10⁴ Гц:

с СКО результата измерений в относительной форме, S0, не превышающим 2,0 • 10^-2 при 12 независимых измерениях;

с неисключенной систематической погрешностью в относительной форме, 0₀ (Р=0,99), не превышающей 6,5•IO^-2.

• 3.2 Вторичные эталоны применяют для передачи размера единиц звукового давления и колебательной скорости рабочим эталонам 1-го разряда методом косвенных измерений.

• 4. Рабочие эталоны

• 4.1.1 В качестве рабочих эталонов 1-го разряда (далее по тексту - РЭ) применяют: излучатели в диапазоне частот от 1-10² до 1-10⁶ Гц, гидрофоны в диапазоне частот от 1-10^-3 до 1-10⁶ Гц и приемники колебательной скорости в диапазоне частот от 5 до 1-10⁴ Гц.

• 4.1.2 Пределы допускаемых доверительных границ относительных погрешностей До при вероятности 0,95 РЭ 1-го разряда, не должны превышать ±1,5 дБ (приложение А).

• 4.1.3 РЭ 1-го разряда применяют для поверки: измерительных установок звукового давления в диапазоне частот от 1-10^-3 до 1-10⁶ Гц; измерительных установок звукового давления в диапазоне частот от 1-10^-1 до 2-10³ Гц при избыточном статическом давлении рст от 0,1 до 60 МПа и температуре воды от 5 до 35 ^oC; измерителей звукового давления в диапазоне частот от 1-10^-3 до 1-10⁶ Гц; гидроакустических антенн в диапазоне частот от 10 до 1-10⁶ Гц; излучателей в диапазоне частот от 1-10² до 1-10⁶ Гц и измерительных установок колебательной скорости в диапазоне частот от 5 до 1-10⁴ Гц методом косвенных измерений.

• 4.1.4 Соотношение пределов допускаемых доверительных границ относительных погрешностей РЭ 1-го разряда и пределов допускаемых доверительных границ относительных погрешностей РЭ 2-го разряда и поверяемых СИ должно быть не более 1/1,25.

• 4.2.1 В качестве РЭ 2-го разряда применяют: измерительные установки звукового давления в диапазоне частот от 1-10^-3 до 1-10⁶ Гц, измерительные установки звукового давления в диапазоне частот от 1-10^-1 до 2-10³ Гц при избыточном статическом давлении рст от 0,1 до 60 МПа и температуре воды от 5 до 35 ^oC, измерительные установки колебательной скорости в диапазоне частот от 5 до 1-10⁴ Гц.

• 4.2.2  Пределы допускаемых доверительных границ относительных погрешностей Д0 при вероятности 0,95 РЭ 2-го разряда, не должны превышать:

  • 4.2.2.1 для звукового давления ± 1,7 дБ;

• 4.2.2.1 для колебательной скорости ± 3,0 дБ (приложение А).

• 4.2.3 РЭ 2-го разряда применяют для поверки гидрофонов, измерительных преобразователей (приемники колебательной скорости, ускорения, градиента давления) методом косвенных измерений.

• 4.2.4 Соотношение допускаемых доверительных границ относительной погрешности РЭ 2-го разряда и допускаемых доверительных границ относительной погрешности средств измерений не должно быть более 1/1,25.

• 5.1 В качестве СИ в диапазоне частот от V10"³ до 1^10⁶ Гц применяют измерительные гидрофоны, приемники колебательной скорости, измерители звукового давления, измерительные установки, гидрофоны со встроенными средствами калибровки, излучатели, цифровые гидроакустические приемники и гидроакустические антенны.

• 5.2  Пределы допускаемых доверительных границ относительных погрешностей Л₀ при вероятности 0,95 СИ не должны превышать:

  • 5.2.1 для гидрофонов ± 2,0 дБ;

  • 5.2.2 для измерителей звукового давления ± 3,0 дБ;

  • 5.2.3 для гидроакустических антенн ± 3,0 дБ;

  • 5.2.4 для излучателей ± 3,0 дБ;

  • 5.2.5 для измерительных преобразователей ± 4,0 дБ (приложение А).

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 сентября 2018 г.                                                  2084

• 4.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений,

• 5.  Управлению метрологии (Д.В. Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
