МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

16 октября 2023 г.                                                                  №     2173

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 16 »    октября     2023 г. № _ 173

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2023 г. № 2173

Лист № 1 Регистрационный № 67967-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы поверочные портативные КПП-3

Комплексы поверочные портативные КПП-3 (далее - комплексы КПП-3) предназначены для воспроизведения единицы относительной влажности и измерений относительной влажности воздуха в качестве рабочих эталонов 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2885 от 15.12.2021 г.

Принцип действия комплексов КПП-3:

- при воспроизведении относительной влажности воздуха основан на свойстве насыщенных растворов солей создавать и поддерживать постоянную относительную влажность воздуха над поверхностью раствора;

- при измерении относительной влажности воздуха основан на зависимости диэлектрической проницаемости тонкопленочного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества собираемой влаги. Влагочувствительный слой располагается между двумя электродами чувствительного элемента, один из которых влагопроницаем, образуя конденсатор, емкость которого зависит от окружающей среды.

Конструктивно комплексы КПП-3 выполнены в виде кейса для хранения и перевозки, в котором располагаются гигрометр (в зависимости от модификации), калибратор влажности HMK15 (регистрационный номер 18636-04), резиновые заглушки, металлические крышки с отверстиями для размещения в калибраторе средств измерений относительной влажности, маркированные флаконы с солями (LiCI, MgCl2, NaCl, K2SO4).

Насыщенные растворы солей приготавливаются при эксплуатации комплексов из солей (LiCI, MgCl2, NaCl, K2SO4) и дистиллированной воды. Каждый приготовленный раствор имеет свои номинальные значения воспроизведения относительной влажности воздуха; воспроизведенные значения относительной влажности воздуха над поверхностью насыщенных растворов солей измеряются гигрометром Rotronic. Измеренные значения относительной влажности воздуха отображаются на дисплее гигрометра.

Комплексы КПП-3 имеют три исполнения, отличающихся типом гигрометра:

- Rotronic модификации HygroPalm в исполнении HP22-A c зондом относительной влажности и температуры HC2-S3;

- Rotronic модификации HygroPalm в исполнении HP32 c зондом относительной влажности и температуры HC2A-S;

- термогигрометр эталонный ТКА-ТВ/Эталон, модификация ТКА-ТВ/Эталон-1.

Заводской номер, состоящий из двух арабских цифр, наносится на кейс комплексов КПП-3 в виде наклейки. Нанесение знака поверки на комплексы КПП-3 не предусмотрено.

Общий вид комплексов КПП-3 представлен на рисунке 1.

доступа

Место пломбирования комплексов КПП-3 от несанкционированного представлена на рисунках 2-3.

Место нанесения заводского номера

1 - калибратор влажности HMK15, 2 - флаконы с солями (LiCI, MgCl2, NaCl, K2SO4),

3 - гигрометр в зависимости от исполнения. Рисунок 1 - Общий вид комплексов поверочных портативных КПП-3

1 - пломбы на корпусе

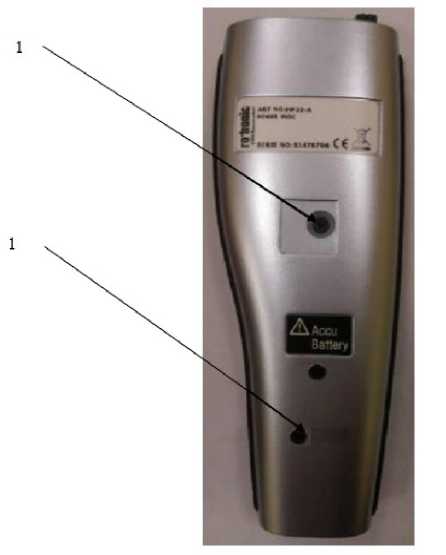

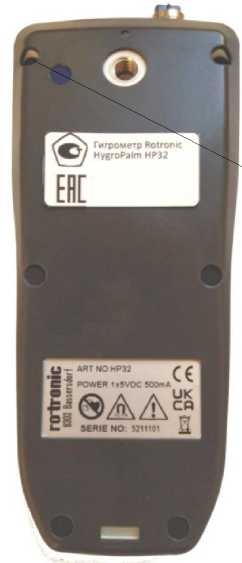

Рисунок 2 - Место пломбирования гигрометра Rotronic модификации HygroPalm в исполнении HP22-A (слева) и гигрометра Rotronic модификации HygroPalm в исполнении HP32 (справа)

Место пломбирования от несанкционированного доступа

Термогигромвтр

ТКА-ТВ.'Этагюн-1

V.1.0

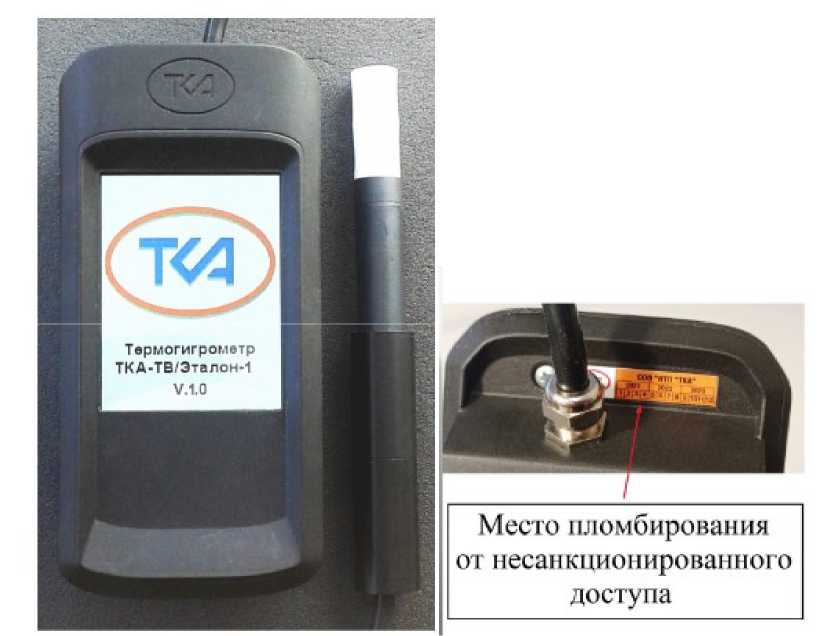

Рисунок 3 - Общий вид термогигрометра эталонного ТКА-ТВ/Эталон, модификация ТКА-ТВ/Эталон-1 и место пломбирования

В состав комплексов КПП-3 в зависимости от модификации входят различные гигрометры, имеющие встроенное программное обеспечение. Встроенное ПО обеспечивает:

• - управление питанием измерительного преобразователя и зондов;

• - обработку и передачу измерительной информации от зондов, интерфейс USB;

• - отображение результатов измерений и служебной информации на встроенном дисплее;

• - запись, хранение и считывание данных из встроенной энергонезависимой памяти;

• - формирование цифрового выходного сигнала;

• - пересчет единиц влажности по запросу пользователя;

• - самодиагностику аппаратной части измерительного преобразователя.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

П Продолжение таблицы 3

на титульный лист руководства по эксплуатации типографским методом.

Таблица 4 - Комплектность комплексов поверочных портативных КШ1-3

приведены в руководстве по эксплуатации «Комплексы поверочные портативные КПП-3», раздел 1.2.

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;

Технические условия «Комплексы поверочные портативные КПП-3. ЯКИН.665600.676

ТУ3».

Закрытое акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (ЗАО «ЛАНИТ»)

ИНН 7727004113

Юридический адрес: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный, ул. Доброслободская, д.5, помещ. I, эт./ком. 2/17д

Адрес: 129075, г. Москва, Мурманский пр-д, д. 14, к. 1

Телефон: +7 (495) 967-66-50

Web-сайт: www.lanit.ru

E-mail: lanit@lanit.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
