ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики-газоанализаторы ДАК

Датчики-газоанализаторы ДАК (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли ацетилена (С2Н2), довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе паров нефти и нефтепродуктов, спиртов, а также объемной доли диоксида углерода (СО2).

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Газоанализаторы представляют собой стационарные одноблочные автоматические приборы непрерывного действия.

Способ подачи пробы - диффузионный или принудительный. Принудительный способ подачи пробы обеспечивается от внешнего побудителя расхода, либо за счет избыточного давления в газовой магистрали.

Исполнения газоанализаторов приведены в таблице 4.

Газоанализаторы ДАК-С2Н2 обеспечивают выполнение следующих функций:

• -    измерение содержания определяемого компонента;

• -    формирование выходного сигнала постоянного тока 4-20 мА.

Газоанализаторы ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбНы обеспечивают выполнение следующих функций:

• -    измерение содержания определяемого компонента;

• -    формирование выходного сигнала постоянного тока 4-20 мА.

• -   обмен данными с ВУ по интерфейсу RS-485 или HART, выбираемому пользователем;

• -    цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО;

• -    выбор определяемого компонента (кроме ДАК-СО2);

• -    цифровую индикацию содержания определяемого компонента;

• -   выдачу световой сигнализации «ПОРОГ1» и «ПОРОГ2» при достижении содержания определяемого компонента пороговых значений;

• -    переключение контактов реле при срабатывании сигнализации «ПОРОГ1» и «ПОРОГ2» (только для газоанализаторов ДАК-СО2-026, ДАК-СН4-027, ДАК-СН4-029, ДАК-ЕСН-030, ДАК-СбН_м-034, ДАК-СО2-035, ДАК-СН4-036, ДАК СН4-037, ДАК-ЕСН-038);

• -    цифровую индикацию установленных пороговых значений;

• -    выдачу сигнализации «ОТКАЗ» в случае неисправности газоанализатора.

Газоанализаторы относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998) и имеют маркировку взрывозащиты:

• -    газоанализаторы ДАК-С2Н2-З0, ДАК-С2Н2-100         1Exd[ib]IICT6X;

• -    газоанализаторы ДАК-СО2-026, ДАК-СН4-027, ДАК-СН4-029, ДАК-ЕСН-030, ДАК-СбН14-034, ДДК-СО2-035, дАк-СН4-036, ДаК СН4-037, ДАК-ECI1-038 1ExdIIBT4;

-    газоанализаторы ДАК-СО2-031, ДАК-СН4-032,

ДАК-ЕСН-033                                      1Exd[ib]IICT4X / 1Exd[ib]IIBT4X.

Газоанализаторы ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбН14 имеют металлический корпус, в верхней части которого расположен кабельный ввод. На лицевой поверхности корпуса расположены две крышки. Под верхней крышкой расположены клеммы для подключения цепи питания и внешних устройств. Под окном нижней крышки расположены: цифровой индикатор, кнопки управления, индикаторы «ПОРОГ1», «ПОРОГ2». К нижней части корпуса газоанализаторов, при помощи прижимной гайки, крепится защитный колпачок, под которым располагается ИК-датчик МИЛ-82.

Газоанализаторы ДАК-С2Н2 имеют металлический корпус, в верхней части которого расположены резьбовые штуцеры для подключения газоанализаторов к пробоотборной магистрали. В нижней части корпуса располагаются разъемы для подключения кабеля питания и пульта для корректировки показаний газоанализатора.

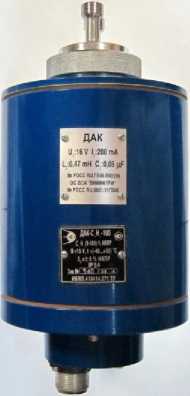

Внешний вид газоанализаторов приведен на рисунках 1 и 2,

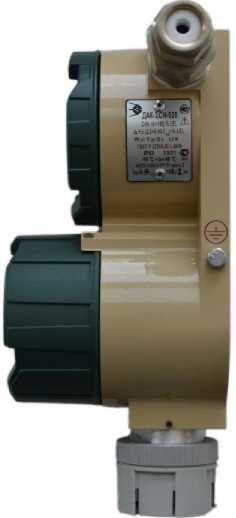

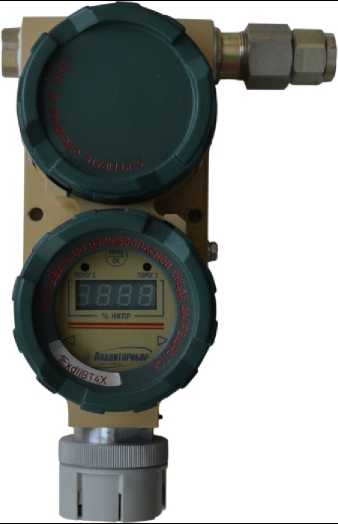

Рисунок 2 - Внешний вид газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбН14

Газоанализаторы ДАК-С2Н2 имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем. ПО предназначено для преобразования сигналов ИК-датчика в выходной сигнал постоянного тока пропорциональный содержанию определяемого компонента.

Идентификационные данные ПО газоанализатора ДАК-С2Н2 представлены в таблице 1.

Таблица 1

Конструкция газоанализаторов     ДАК-С2Н2     исключает возможность

несанкционированного влияния на ПО СИ и измерительную информацию.

Структура ПО газоанализаторов ДАК-С2Н2 представлена на рисунке 3(а).

Газоанализаторы ДАК-СО2, ДАК-СНд, ДАК-ECH, ДАК-СбНм имеют встроенное ПО, разработанное предприятием-изготовителем. ПО предназначено:

• - для преобразования сигналов ИК-датчика МИЛ-82 в выходной сигнал постоянного тока пропорциональный содержанию определяемого компонента;

• - для обмена данными с ПЭВМ или иными внешними устройствами по интерфейсу RS485 и HART;

• - для обеспечения цифровой индикации номера версии ПО, цифрового идентификатора ПО и цифровой индикации содержания определяемого компонента;

• - для выдачи световой сигнализации об отказе газоанализатора;

• - для выдачи световой сигнализации при превышении определяемым компонентом установленных пороговых значений;

• - для формирования управляющего воздействия для переключения «сухих» контактов реле.

Идентификационные данные ПО ИК-датчика МИЛ-82 представлены в таблице 2, ПО газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбНм в таблице 3.

Таблица 2

Таблица 3

представлена на рисунке 3(б).

б)

Рисунок 3 - Структура ПО газоанализаторов

Уровень защиты ПО от непреднамеренных и преднамеренных изменений для газоанализаторов ДАК-С2Н2, ДАК-СО2, ДАК-СНд, ДАК-ECH, ДАК-СбН14 соответствует уровню защиты «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Номинальная статическая функция преобразования газоанализаторов по выходному сигналу постоянного тока I, мА, имеет вид

• I = 1н + Kn-Свх,                                        (1)

где: 1н - нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА; Свх - содержание определяемого компонента (% НКПР или объемная доля, %);

Kn - номинальный коэффициент преобразования мА/% НКПР (мА/объемная доля, %), вычисляемый по формуле (2):

Kn = 16/(Св - Сн),                                 (2)

где Сн, Св - значения, соответствующие верхней и нижней границам диапазона измерений (для газоанализатора ДАК-С6Н14 - диапазона показаний), % НКПР (объемная доля, %).

Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов по поверочному компоненту приведены в таблице 4. Перечень определяемых компонентов, диапазоны измерений, диапазоны показаний, пределы допускаемой погрешности по определяемому компоненту приведены в таблице 5.

Вид выходного кода по цифровым каналам связи (RS485 и/или HART) - двоично-десятичный. Разрядность кода - 6. Цена единицы наименьшего разряда кода (объемная доля % или % НКПР) в зависимости от верхнего предела диапазона измерений:

а) 0,001 - для значения верхнего предела в диапазоне от 0 до 9,999;

б) 0,01 - для значения верхнего предела в диапазоне от 10 до 99,99;

в) 0,1  - для значения верхнего предела равного 100.

Пределы допускаемой вариации показаний (выходного сигнала) газоанализаторов ДАК-С2Н2, ДАК-СО2, выраженные в долях от пределов допускаемой основной погрешности      0,5.

Время установления показаний t0,9 (при повышении содержания) по поверочному компоненту, с, не более:

а) для газоанализаторов ДАК-СН4 (кроме ДАК-СН4-037), ДАК-ECH

(с / без пылезащитного колпачка)                                                          60/15;

б) газоанализаторов ДАК-СО2, ДАК-С6Н14                                            60;

в) для газоанализаторов ДАК-С2Н2                                                  150;

г) для газоанализаторов ДАК-СН4-037 (с / без пылезащитного колпачка)                60/10.

Газоанализаторы ДАК-С6Н14 устойчивы к изменению атмосферного давления, температуры и относительной влажности анализируемой и окружающей среды в диапазоне условий эксплуатации.

Пределы допускаемой дополнительной погрешности газоанализаторов

ДАК-ЕСН, ДАК-СН4, при изменении температуры окружающей среды и анализируемой газовой смеси:

а) по поверочным компонентам (большее значение) в диапазоне температур, соответствующем условиям эксплуатации:

• -    от диапазона измерений                                                      ± 5 %;

• -    от показаний при температуре 20 °С                                          ± 15 %;

б) по определяемым компонентам (большее значение)

в диапазоне температур от минус 10 °С до плюс 55 °С:

• -    от диапазона измерений                                                     ± 10 %;

• -    от показаний при температуре 20 °С                                          ± 15 %;

в диапазонах температур от минимального значения температуры рабочего диапазона до

минус 10 °С

• -    от диапазона измерений                                                     ± 10 %;

• -    от показаний при температуре минус 10 °С                                    ± 25 %;

в диапазонах температур от плюс 55 °С до максимального значения температуры рабочего диапазона

• -    от диапазона измерений                                                     ± 10 %;

• -    от показаний при температуре плюс 55 °С                                    ± 25 %.

Таблица 4

6

7

Таблица 5

Примечания:

1 - * значение коэффициента преобразования показаний газоанализаторов по метану в показания по ацетилену определяется индивидуально для каждого

газоанализатора при выпуске из производства.

• 2 - ** Диапазон показаний по цифровой индикации и цифровому интерфейсу (кроме газоанализаторов ДАК-С2Н2).

• 3 - Свх - содержание определяемого компонента

Пределы допускаемой дополнительной погрешности газоанализаторов ДАК-СО2, ДАК-С2Н2 при изменении температуры окружающей среды и анализируемой газовой смеси в диапазоне температур, соответствующем условиям эксплуатации в долях от пределов допускаемой основной погрешности на каждые 10 °С от температуры 20 °С 0,5.

Пределы допускаемой дополнительной погрешности газоанализаторов ДАК-СН4-037 при изменении температуры окружающей среды и анализируемой газовой смеси от рабочей до предельной (от плюс 80 °С до плюс 90 °С в течение 6 ч) на каждые 10 °С в долях от пределов допускаемой основной погрешности                      1,0.

Пределы допускаемой дополнительной погрешности газоанализаторов ДАК-ЕСН, ДАК-СН4, ДАК-СО2 , ДАК-С2Н2 при изменении атмосферного давления:

а) для газоанализаторов ДАК-ЕСН, ДАК-СН4, ДАК-СО2 (большее значение) :

• - от диапазона измерений                                                        ± 5 %;

• - от показаний при 101, 3 кПа                                                    ± 30 %;

б) для газоанализаторов ДАК-С2Н2 в долях от пределов допускаемой основной

погрешности на каждые 3,3 кПа от значения давления, при котором определялась основная погрешность                                                                      0,5.

Пределы допускаемой дополнительной погрешности газоанализаторов ДАК-ЕСН, ДАК-СН4, ДАК-СО2, ДАК-С2Н2 при изменении относительной влажности анализируемой газовой смеси в диапазоне условий эксплуатации:

а) для газоанализаторов ДАК-ЕСН, ДАК-СН4 (кроме ДАК-СН4-037) (большее значение):

• -  от диапазона измерений                                                    ± 10 %;

• -  от показаний при температуре 40 °С и относительной влажности 50 %          ± 30 %;

б) для газоанализаторов ДАК-СН4-037, ДАК-СО2, в долях от пределов допускаемой

основной погрешности нормированных для температуры 40 °С и относительной влажности 50 %

в) для газоанализаторов ДАК-С2Н2, в долях от пределов допускаемой основной

погрешности на каждые 10 %, от значения относительной влажности, при которой определялась основная погрешность

Время прогрева газоанализаторов, мин, не более:

а) в диапазоне температур от минус 30°С до верхней границы рабочих температур

б) в диапазоне температур от нижней границы рабочих температур до минус 30 °С

Предел допускаемого интервала времени работы газоанализаторов без

корректировки показаний по ГСО-ПГС, месяцев:

а) для газоанализаторов ДАК-С2Н2

б) для газоанализаторов ДАК-ЕСН, ДАК-СН4, ДАК-СО2

Газоанализаторы ДАК-ЕСН, ДАК-СН4 соответствуют требованиям к долговременной стабильности по ГОСТ Р 52350.29.1 - 2010.

Электрическое питание газоанализаторов осуществляться от источника напряжения постоянного тока с выходным напряжением, В:

а) для газоанализаторов ДАК-С2Н2-30, ДАК-С2Н2-100                              от 11 до 16;

б) для газоанализаторов ДАК-СО2-026, ДАК-СН4-027, ДАК-СН4-029, ДАК-ЕСН-30,

ДАК-СбН14-034, ДАК-СО2-035, ДАК-СН4-ОЗ6, ДАК-СН4-037, ДАКАО 1-038                   от 11 до 30;

в) для газоанализаторов ДАК-СО2-031, ДАК-СН4-032, ДАК-ЕСН-033,

устанавливаемых во взрывоопасных зонах                                          от 11 до 16;

г) для газоанализаторов ДАК-СО2-031, ДАК-СН4-032, ДАК-ЕСН-033,

устанавливаемых во взрывобезопасных помещениях                                 от 11 до 30.

Потребляемая мощность, Вт, не более:

а) для газоанализаторов ДАК-СО2-026, ДАК-СН4-027, ДАК-С6Н14-034, ДАК-СО2-035,

ДАК-СН4-036                                                                               5,0;

б) для газоанализаторов ДАК-СН4-029, ДАК-ЕСН-30, ДАК-СН4-037, ДАК-ЕСН-038             6,0;

в) для газоанализаторов ДАК-С2Н2-30, ДАК-С2Н2-100, ДАК-СО2-031, ДАК-СН4-032, ДАК-ЕСН-033

Газоанализаторы устойчивы:

- к воздействию синусоидальной вибрации в диапазоне частот:

от 10 до 55 Гц с амплитудой смещения 0,35 мм для газоанализаторов ДАК-С2Н2;

от 10 до 30 Гц и удвоенной амплитудой смещения 1,0 мм, в диапазоне частот от 31 до

150 Гц и амплитудой ускорения 19,6 м/с² - для газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-С6Н14;

• - к изменению пространственного положения на угол 20° в любом направлении от рабочего;

• - к воздействию повышенной влажности окружающей среды до 98 %;

• - к изменению расхода анализируемой газовой смеси в диапазоне от 0,5 до

1,5 дм³/мин (только для газоанализаторов с принудительным отбором пробы);

• - к воздействию перегрузки по содержанию определяемого компонента равной:

160 % от верхнего предела диапазона измерений для газоанализаторов ДАК-С2Н2;

100 % от верхнего предела диапазона измерений для газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбН_и

Габаритные размеры газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH,

ДАК-С6Н14, мм, не более:

• - длина

• - ширина

• - высота

Габаритные размеры газоанализаторов ДАК-С2Н2, мм, не более:

• - длина

• - ширина

• - высота

  Масса, кг, не более:

  • - для газоанализаторов ДАК-С2Н2

  • - для газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбНы

  Рабочие условия эксплуатации газоанализаторов:

  а) диапазон температуры окружающей и анализируемой среды, °С

  для газоанализаторов ДАК-С2Н2

  для газоанализаторов ДАК-СО2-026, ДАК-СН4-027, ДАК-СО2-031, ДАК-СН4-032, ДАК-СО2-035, ДАК-СН4-036

  для газоанализаторов ДАК-СН4-029, ДАК-ECH-030, - ДАК-ECH-038

  для газоанализатора ДАК-ECH-033

  для газоанализатора ДАК-С6Н14-034

  для газоанализатора ДАК-СН4-037*

  б) диапазон атмосферного давления и давления анализируемой среды

  • -  кПа

  • -   мм рт. ст.

  в) диапазон относительной влажности окружающей среды при температуре 40 °С, без конденсации влаги, %

  г) диапазон расхода анализируемой пробы при принудительной подаче, дм³/мин;

  д) скорость потока пробы при диффузионной подаче, м/с;

  е) массовая концентрация пыли в анализируемой пробе, г/м³, не более Примечание: * для газоанализатора ДАК-СН4-037 предельные значения температуры окружающей и анализируемой среды в течение 6 ч, °С

  6;

  4.

  от 5 до 45;

  от минус 40 до плюс 80;

  от минус 60 до плюс 60; от минус 40 до плюс 60;

  от 15 до 80; от минус 60 до плюс 80;

  от 84 до 106,7; от 630 до 800;

  от 20 до 98;

  от 0,5 до 1,5; от 0 до 6;

  0,01.

  от плюс 80 до плюс 90.

Газоанализаторы, соответствующие требованиям Правил Российского морского регистра судоходства (РМРС) устойчивы к воздействию:

• - длительных наклонов до 45 ° в любом направлении, длительностью до 3 мин;

• - качки до 45° в любом направлении с периодом от 7 до 9 с;

• - вибрации с:

а) амплитудой ± 1 мм для частот от 2 Гц до 13,2 Гц;

б) ускорением 7 м/с² для частот от 13,2 Гц до 80 Гц;

• - вибрации частотой 30 Гц с амплитудой ускорения 7 м/с².

  Газоанализаторы, соответствующие требованиям Правил Российского морского регистра судоходства (РМРС) прочны к воздействию:

  - механических ударов одиночного действия при длительности от 10 до 15 мс с максимальным

ускорением 100 м/с²;

- соляного (морского) тумана.

Степень защиты по ГОСТ 14254-96:

а) для газоанализаторов ДАК-СО2, ДАК-СНд, ДАК-ECH, ДАК-СбНм                    IP66;

б) для газоанализаторов ДАК-С2Н2                                                  IP54.

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют климатическому исполнению по ГОСТ 15150-69:

• - для газоанализаторов ДАК-С2Н2, ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбНм         УХЛ 1;

• - для газоанализаторов ДАК-СО2, ДАК-СНд, ДАК-ECH, ДАК-СбНм при поставке

на объекты, поднадзорные РМРС

По способу защиты персонала от поражения электрическим током по ГОСТ Р МЭК 60536-2006 газоанализаторы относятся к классу:

• - для газоанализаторов ДАК-С2Н2-30, ДАК-С2Н2-100, ДАК-СО2-031, ДАК-СН4-032,

ДАК-ЕСН-033

• - для газоанализаторов ДАК-СО2-026, ДАК-СН4-027, ДАК-СН4-029, ДАК-ЕСН-030,

ДАК-СбН_м-034, ДАК-СО2-035, ДАК-СН4-036, ДАК СН4-037, ДАК-ЕСН-038

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Газоанализаторы соответствуют требованиям к безопасности оборудования для работы во взрывоопасных средах по ТР ТС 012/2011.

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализатора, методом фотохимпечати.

Комплект поставки включает:

Таблица 6

осуществляется в соответствии с документом ИБЯЛ.418414.071-26 МП «Датчик-газоанализатор ДАК. Методика поверки», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2015 г.

Основные средства поверки:

ГСО-ПГС по ТУ6-16-2956-92, в баллонах под давлением:

• -  метан в азоте по Госреестру 10463-2014;

• -  диоксид углерода в азоте по Госреестру 10465-2014;

• -  пропан в азоте по Госреестру 10463-2014;

• -  гексан в азоте по Госреестру 10463-2014;

• -  азот газообразный особой чистоты ГОСТ 9293-74;

• -  воздух кл.1 ГОСТ 17433-80.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методы измерений для газоанализаторов ДАК-С2Н2 описаны в руководстве по эксплуатации «Датчик-газоанализатор ДАК» ИБЯЛ.418414.071-06 РЭ;

Методы измерений для газоанализаторов ДАК-СО2, ДАК-СН4, ДАК-ECH, ДАК-СбНы описаны в руководстве по эксплуатации «Датчик-газоанализатор ДАК» ИБЯЛ.418414.071-26 РЭ.

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 30852.0-2002. Электрооборудование взрывозащищеное. Часть 0. Общие требования

ГОСТ Р 52350.29.1 - 2010. Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

Датчики-газоанализаторы ДАК. Технические условия. ИБЯЛ.418414.071 ТУ часть 1 и часть 2

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: (4812) 31-12-42, факс: (4812) 31-75-16

Web-сайт: http//: www.analitpribor-smolensk.ru

E-mail: info@analitpribor-smolensk.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 546-34-58, факс: (495) 526-63-21

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому регулированию и метрологии А.В. Кулешов

М.п.                       «31» марта 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ДЖ.ДЕРАПТГИ

____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 марта 2020 г.                                                     660

------- №______

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 58858 «Датчики-газоанализаторы ДАК»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «Аналитприбор» от 10 января 2020 г. № 63/342, приказываю:

• 1.  Продлить срок действия свидетельства об утверждении типа №58858 «Датчики-газоанализаторы ДАК» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа № 58858 «Датчики-газоанализаторы ДАК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60749-15, с сохранением регистрационного номера, в связи с изменением кода идентификации отечественного производства.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измеренной выдачу его заявителю.        \

. Контроль за исп                                 >ляю за собой.

Заместитель Руководите          ooeio36eiboteofb8oeah89oobcb6do9o

^J                  кому выдан: Голубев Сергей Сергеевич .

Действителен: с 06.11.2019 до 06.11.2020

X____—_____
