ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «___» ___________ ^{2024 г}. _____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2164

Регистрационный № 39140-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ»

Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ» (далее ПП ВАХ) предназначены для определения (построения) вольт-амперных характеристик (ВАХ) измерительных трансформаторов тока (ИТТ).

Принцип действия ПП ВАХ основан на формирование напряжения с последующим масштабным преобразованием силы переменного тока и напряжения.

ПП ВАХ применяются при поверке ИТТ по экспериментально-расчетной методике поверки измерительных трансформаторов тока (ЭРМП ИТТ) в комплекте с Прибором для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (Прибор ЭМ-3.3Т1).

ПП ВАХ выполнены в виде функционально законченного блока в переносном корпусе и выносного датчика предварительного усилителя. На лицевой панели ПП ВАХ расположены:

- графический дисплей и клавиатура,

- соединитель и индикатор питания,

- соединитель последовательного интерфейса для связи с ПК,

- соединитель заземления,

- держатели плавких предохранителей;

- соединители выходных сигналов тока и напряжения.

- гнездо для подключения датчика предварительного усилителя.

ПП ВАХ состоят из источника напряжения, измерительного усилителя напряжения с коэффициентами усиления 1, 10 и 100, и измерительного усилителя тока с коэффициентами усиления 1, 10, 100, 1000. Управление ПП ВАХ (задание значения испытательного сигнала и коэффициента усиления измерительного усилителя тока) осуществляется дистанционно по каналам связи с персональным компьютером (ПК) с помощью специального программного обеспечения или с помощью встроенной клавиатуры и дисплея. Отображение параметров сигналов осуществляется на встроенном графическом дисплее.

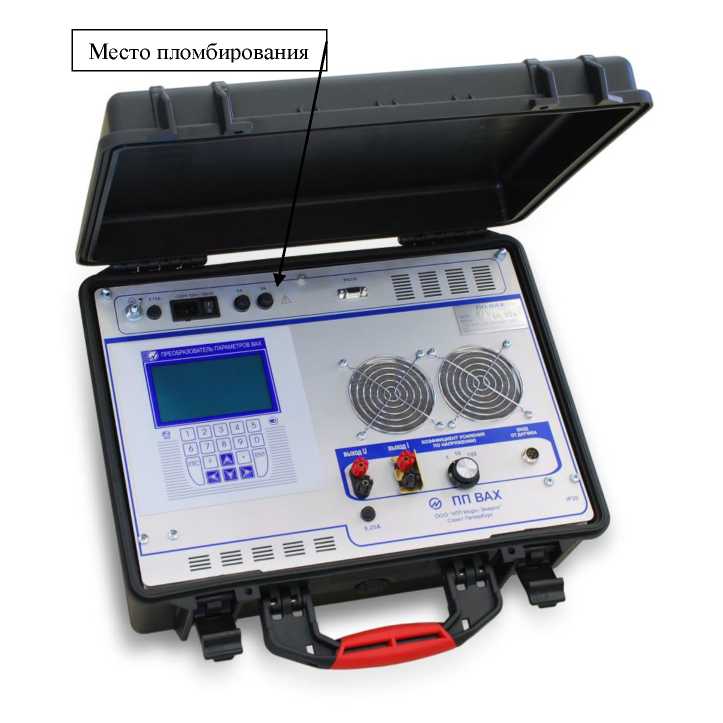

Внешний вид ПП ВАХ и место пломбирования после поверки представлены на рисунке 1.

Рисунок 1 - Общий вид ПП ВАХ и место пломбирования.

Мастичная пломба наносится в гнездо винта крепления.

Программное обеспечение (ПО) ПП ВАХ состоит из встроенного программного обеспечения (ВПО). ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе.

Управление работой ПП ВАХ осуществляется при помощи ВПО с помощью панели управления, которая представляет собой клавиатуру и ЖК- дисплей.

Идентификационные данные ВПО представлены в таблице 1.

Таблица 1

Таблица 2.

Таблица 3

Условия применения ПП ВАХ:

температура окружающего воздуха                 от 10 до 35°С

относительная влажность окружающего воздуха     80 при 25 ^оС

атмосферное давление                   70 - 106,7 кПа (от 537 до 800 мм рт. ст.).

наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели ПП ВАХ методом шелкографии.

В таблице 3 приведен состав комплекта поставки ПП ВАХ.

Таблица 3

изложены в - руководстве по эксплуатации МС2.746.003 РЭ. Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ».

Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)

ИНН 7826694683

Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 40Н

Тел./факс (812) 327-21-11, (812) 309-03-56 e-mail: mail@mars-energo.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел./факс 251-76-01/113-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
