МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

01 декабря 2025 г.

2607

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

Е.Р. Лазаренко

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

oi иметрологии        2607

от «___»___________2025 г. №_____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утвер ж-дения акта испыт а-ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

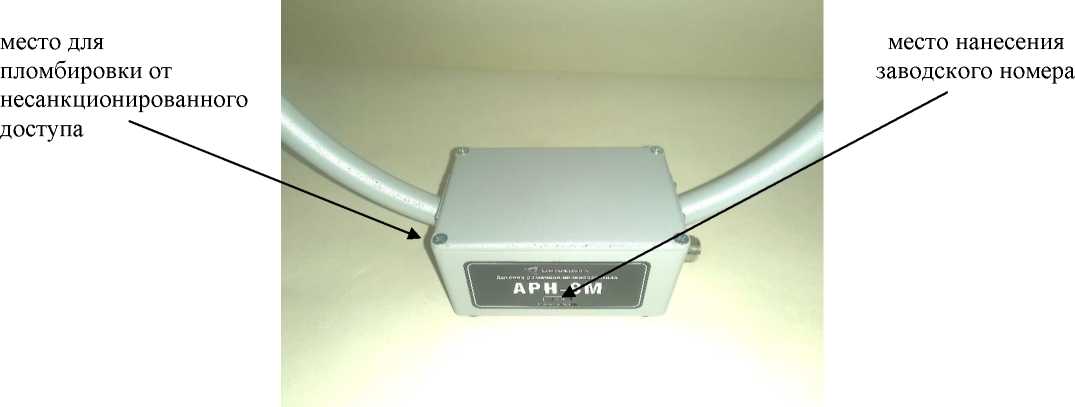

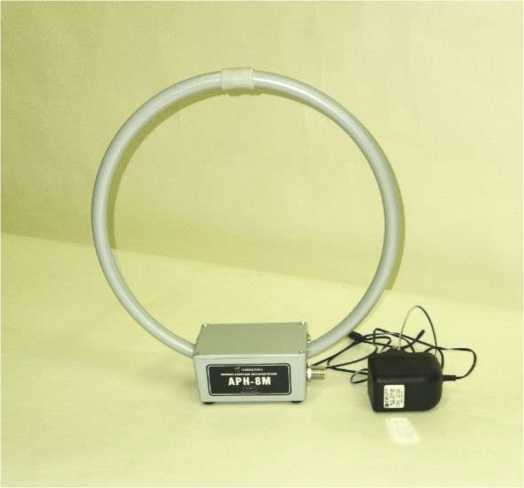

Антенны рамочные низкочастотные

АРН-8М

001

94776-25

Общество с ограниченной ответственность ю «ИЗМЕРИЛОВК А» (ООО «ИЗМЕРИЛОВК А»), г. Москва

ЛТМВ.464639. 002 МП

ЛТМВ.464639. 002-01 МП для вновь изготавливаем ых средств измерений в дополнение к

ЛТМВ.464639. 002 МП

15.05

.2025

Общество с ограниченной ответственност ью «ИЗМЕРИЛОВ КА» (ООО «ИЗМЕРИЛОВ КА»), г. Москва

ФГБУ

«ГНМЦ» Минобороны

России, Московская обл., г. Мытищи

2.

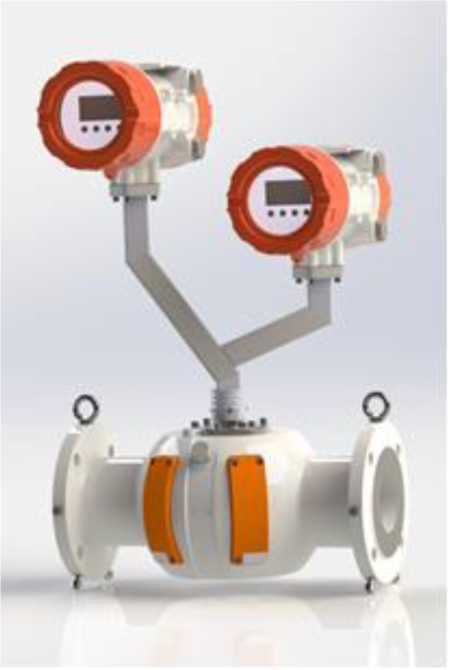

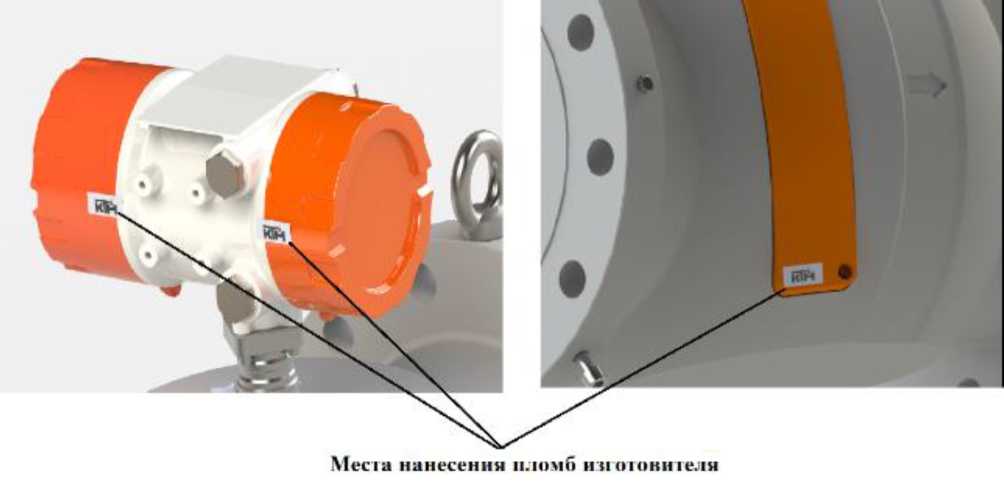

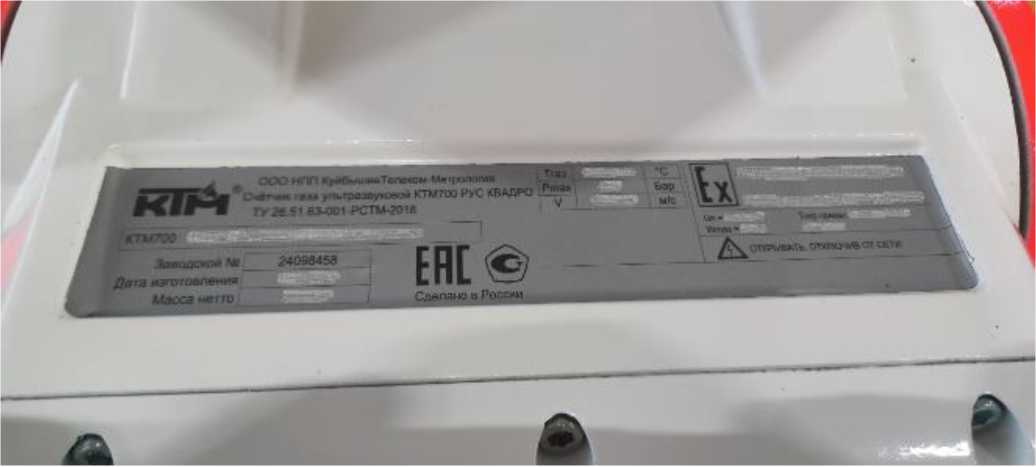

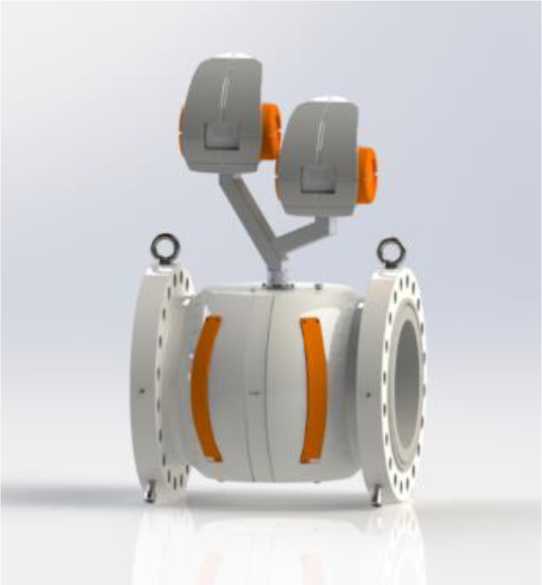

Счетчики газа ультразвуковые

КТМ700

РУС

КТМ700

РУС Лайт Квадро зав. №25089019

, КТМ700

РУС Н

Квадро зав. №25089018

75566-19

МП 1399-13

2022

РТ-МП-1571-

208-2025 для вновь изготавливаем ых средств измерений в дополнение к

МП 1399-132022

28.10

.2025

Общество с ограниченной ответственност ью «НПП КуйбышевТеле ком-Метрология» (ООО «НПП КуйбышевТеле ком-

ФБУ «НИЦ ПМ -

Ростест», г. Москва

Метрология»),

Самарская обл., пгт. Волжский

3.

Датчики-газоанализаторы

ДАХ-М

Модификац ия ДАХ-М-08ТР-

C2H8N2-1, зав. №

241334; модификац ия ДАХ-М-

08ТР-

N2H4-1, зав. №

241337; модификац ия ДАХ-М-

08TP-R2N-

NR2-1, зав. № 241338; модификац ия ДАХ-М-

08ТР-

N2O4-20, зав. №

241341

44423-15

ИБЯЛ.413412. 005 МП;

ИБЯЛ.413412.

005 МП с изменением №

1;

ИБЯЛ.413412. 005 МП с изменениями № 1, 2

РТ-МП-1170-205-2025 для вновь изготавливаем ых средств измерений в дополнение к ИБЯЛ.413412.

005 МП;

ИБЯЛ.413412. 005 МП с изменением № 1;

ИБЯЛ.413412. 005 МП с изменениями № 1, 2

05.09

.2025

Федеральное государственно е унитарное предприятие «Смоленское производственн ое объединение «Аналитприбор » (ФГУП «СПО «Аналитприбор »), г. Смоленск

ФБУ «НИЦ ПМ -

Ростест», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 »   декабря 2025 Г. №   2607

Лист № 1 Регистрационный № 44423-15                                         Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики-газоанализаторы ДАХ-М Назначение средства измерений

Датчики-газоанализаторы ДАХ-М (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания вредных веществ и кислорода в воздухе рабочей зоны или в технологических средах.

Описание средства измерений

Газоанализаторы представляют собой стационарные одноблочные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов - электрохимический.

Способ подачи пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы.

Режим работы - непрерывный.

В зависимости от модификации газоанализаторы выполняют следующие функции:

  • - цифровую индикацию содержания определяемого компонента;

  • - выдачу измеренного значения содержания определяемого компонента в виде выходного сигнала постоянного тока от 4 до 20 мА и/или по цифровым каналам связи R-S485 или HART;

  • - выдачу световой сигнализации уровня загазованности;

  • - выдачу сигнализации загазованности путем переключения «сухих контактов» реле «ПОРОГ1» и «ПОРОГ2».

Конструктивно газоанализаторы состоят из корпуса и встроенного электрохимического датчика (далее - ЭХД).

Газоанализаторы имеют конструктивные исполнения в соответствии с таблицами 1 и 2.

Газоанализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному электрооборудованию группы II.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Заводской номер в виде цифрового обозначения и знак утверждения типа наносятся на табличку со сведениями о газоанализаторах, которая расположена на боковой или задней поверхности корпуса газоанализаторов. Способ нанесения - термопечать, лазерная гравировка или иной способ.

Ограничение доступа к внутреннему объему газоанализаторов осуществляется путем нанесения мастичных пломб с оттиском клейма изготовителя на стопорные винты и винты крепления корпуса.

Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

Таблица 1

Обозначение группы модификаций

Условное групповое наименование газоанализаторов

Условное наименование модификации газоанализаторов

ИБЯЛ.413412.005

ДАХ-М-01

ДАХ-М-01-АА-ВВВВ

ИБЯЛ.413412.005-02

ДАХ-М-03

ДАХ-М-03-АА-ВВВВ

ИБЯЛ.413412.005-03

ДАХ-М-04

ДАХ-М-04-АА-ВВВВ

ИБЯЛ.413412.005-04

ДАХ-М-05

ДАХ-М-05-АА-ВВВВ

ИБЯЛ.413412.005-05

ДАХ-М-06

ДАХ-М-06-АА-ВВВВ

ИБЯЛ.413412.005-06

ДАХ-М-05Х

ДАХ-М-05Х-АА-ВВВВ

ИБЯЛ.413412.005-07

ДАХ-М-05ХН

ДАХ-М-05ХН-АА-ВВВВ

ИБЯЛ.413412.005-08

ДАХ-М-06ТР

ДАХ-М-06ТР-АА-ВВВВ

ИБЯЛ.413412.005-09

ДАХ-М-06ТРХ

ДАХ-М-06ТРХ-АА-ВВВВ

ИБЯЛ.413412.005-10

ДАХ-М-06ТРХН

ДАХ-М-06ТРХН-АА-ВВВВ

ИБЯЛ.413412.005-11

ДАХ-М-07

ДАХ-М-07-АА-ВВВВ

ИБЯЛ.413412.005-12

ДАХ-М-07Н

ДАХ-М-07Н-АА-ВВВВ

ИБЯЛ.413412.005-13

ДАХ-М-08ТР

ДАХ-М-08ТР-АА-ВВВВ

ИБЯЛ.413412.005-20

ДАХ-М-09

ДАХ-М-09-АА-ВВВВ

ИБЯЛ.413412.005-21

ДАХ-М-09Х

ДАХ-М-09Х-АА-ВВВВ

Примечания

  • 1 АА - химическая формула или условное обозначение определяемого компонента в соответствии с таблицей 5.

  • 2 ВВВВ - верхний предел диапазона измерений газоанализаторов в соответствии с таблицей 5.

Таблица 2

Условное групповое наименование газоанализаторов

Напряжение питания, В

Токовый

выход

Цифровая индикация

Цифровой канал связи

Реле

Степень защиты по ГОСТ 14254

ДАХ-М-01

от 10 до 24

общий минус

+

IP54

ДАХ-М-03

от 10 до 16 (от 10 до 24)*

ДАХ-М-04

общий плюс

ДАХ-М-05

от 10 до 32

гальванически развязанный

+

IP66

ДАХ-М-05Х/-05ХН

HART

ДАХ-М-06

RS-485

ДАХ-М-06ТР

гальванически развязанный

+

ДАХ-М-06ТРХ

HART+

RS-485

ДАХ-М-06ТРХН

ДАХ-М-07/-07Н

от 12 до 28 (от 12 до 32)*

двухпроводный

ДАХ-М-08ТР

от 10 до 32

гальванически развязанный

+

RS-485

+

ДАХ-М-09

от 20 до 27

ДАХ-М-09Х

HART+

RS-485

*При установке газоанализаторов вне взрывоопасной зоны электрическое питание может осуществляться от источника питания постоянного тока с напряжением в указанном диапазоне, без предъявления к источнику требований к взрывозащите;

Примечания

  • 1 «Общий минус» означает, что направление протекания тока - от линии выходного сигнала постоянного тока газоанализаторов в минусовой вывод источника питания;

  • 2 «Общий плюс» означает, что направление протекания тока - от плюсового вывода источника питания в линию выходного сигнала постоянного тока газоанализатора;

  • 3 «Двухпроводный» означает, что ток протекает по тем же проводам, по которым подается питание на газоанализатор.

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Место для установки пломбы с оттиском клейма изготовителя

Место нанесения знака утверждения типа

Место нанесения заводского номера

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

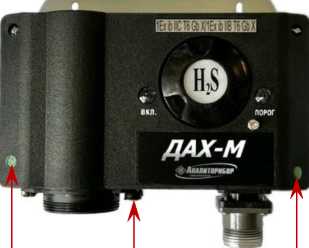

вид спереди

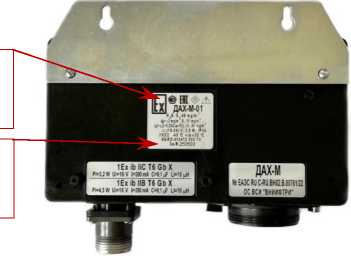

вид сзади

а) ДАХ-М-01

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

шияяим

Место для установки пломбы с оттиском клейма изготовителя

Место нанесения знака утверждения типа

Место нанесения заводского номера

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

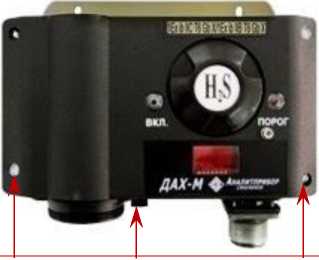

вид спереди

вид сзади

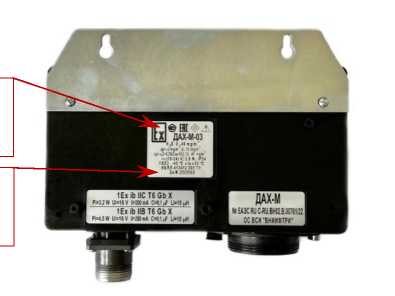

б) ДАХ-М-03/-04

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

вид спереди

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для установки пломбы с оттиском клейма изготовителя

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

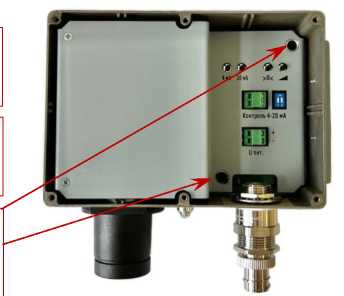

вид спереди (крышка снята)

вид сбоку

в) ДАХ-М-07/-07Н

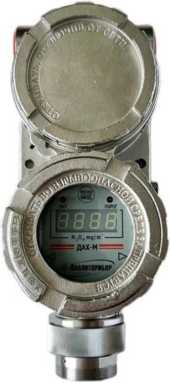

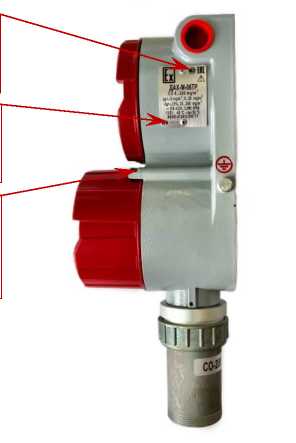

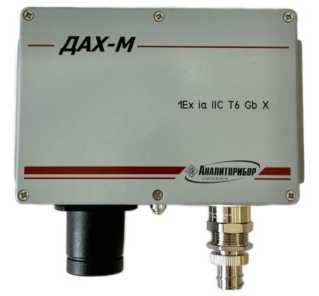

Рисунок 1 - Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера (лист 1 из 2)

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

вид спереди

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для установки пломбы с оттиском клейма изготовителя

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

вид сбоку

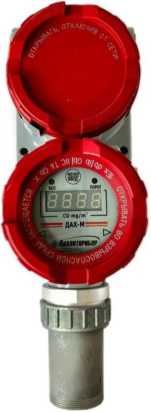

г) ДАХ-М-05/-06/-09 (всех модификаций)

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для установки пломбы с оттиском клейма изготовителя

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru
Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

вид спереди

вид сбоку

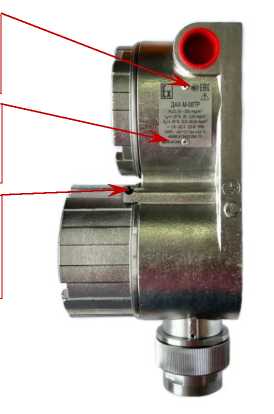

д) ДАХ-М-08ТР

Рисунок 1 (лист 2 из 2)

Программное обеспечение

В газоанализаторах ДАХ-М-03/-04 встроенное программное обеспечение (далее - ВПО) отсутствует, остальные газоанализаторы имеют ВПО, разработанное изготовителем и, в зависимости от модификации, выполняющее следующие основные функции:

  • - измерение содержания определяемого компонента;

  • - индикация измеренных значений на табло;

  • - выдача измеренного значения содержания определяемого компонента в виде выходного сигнала постоянного тока от 4 до 20 мА и/или по цифровым каналам связи RS-485 или HART.

  • - выдача сигнализации загазованности «ПОРОГ1» и «ПОРОГ2».

Конструкция газоанализаторов ДАХ-М-07/-07Н исключает возможность несанкционированного влияния на ВПО газоанализаторов и измерительную информацию.

Уровень защиты ВПО и измерительной информации газоанализаторов от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014:

- для газоанализаторов ДАХ-М-07/-07Н/-08ТР высокому уровню защиты;

- для газоанализаторов ДАХ-М-01/-05/-06/-09 (всех модификаций) среднему уровню защиты.

Таблица 3 - Идентификационные данные ВПО

Условное групповое наименование газоанализаторов

Наименование ВПО

Номер версии

Цифровой идентификатор

Алгоритм вычисления цифрового идентификатора

ДАХ-М-01

DAX M 01 v2.hex

2.0

7116

CRC-16

ДАХ-М-05/-06

DAH-M-05-6.hex

2.0

E2C3

ДАХ-М-05Х

DAH-M-05H.hex

2.0

0172

ДАХ-М-05ХН

DAH-M-05HN.hex

2.0

1F5C

ДАХ-М-06ТР

DAH-M-06TR.hex

2.0

1C0E

ДАХ-М-06ТРХ

DAH-M-06TRH.hex

2.0

9142

ДАХ-М-06ТРХН

DAH-M-06TRHN.hex

2.0

7321

ДАХ-М-07/-07И

DAH-M-07.hex

2.0

1158

ДАХ-М-08ТР

DAH-M-08TR.hex

2.0

26A4

ДАХ-М-09

DAH-M-09.hex

2.0

1F3C

ДАХ-М-09Х

DAH-M-09H.hex

2.0

4021

Примечание - Номер версии ВПО должен быть не ниже указанного в таблице. Цифровой идентификатор относится только к файлу прошивки обозначенной в таблице версии.

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений (ДИ), диапазон показаний, цена единицы младшего разряда (ЕМР)

см. таблицу 5

Номинальная статическая характеристика преобразования по выходному сигналу постоянного тока I, мА

I = 1н + КгХ*

*Где 1н - начальный уровень выходного сигнала постоянного тока, равный:

  • - для модификаций с определяемым компонентом NH3 (с ДИ от 0 до 600 мг/м3):

  • 1) 4 мА при Х от 0 до 125 мг/м3 включ.;

  • 2) 10 мА при Х св. 125 до 600 мг/м3;

  • - для всех остальных модификаций - 4 мА;

Х - действительное содержание определяемого компонента на входе газоанализатора, мг/м3 (объемная доля, %, млн-1);

Кп - номинальный коэффициент преобразования, мА/ЕФВ (единица физической величины), равный

  • - для модификаций с определяемым компонентом NH3 (ДИ от 0 до 600 мг/м3):

  • 1) 0,065 мА/мг/м3 при Х от 0 до 125 мг/м3 включ.;

  • 2) 0,0168 мА/мг/м3 при Х св. 125 до 600 мг/м3;

  • - для остальных модификаций Кп = 16/Хв, где Хв - верхний предел ДИ, ЕФВ

Таблица 5

Определяемый компонент

ЕФВ

ЕМР

ДИ,

ЕФВ

Пределы допускаемой основной погрешности

Участок ДИ, в котором нормируется основная погрешность, ЕФВ

±Ад,

ЕФВ

±5д, %

±уд1), %

ДАХ-М-01/-03/-04

1/-05/-06/-07 (все

модификации)

СО

мг/м3

1

от 0 до 200

5

от 0 до 20 включ.

25

св. 20 до 200

СО

мг/м3

1

от 0 до 1500

50

от 0 до 200 включ.

25

св. 200 до 1500

H2S

мг/м3

0,1

от 0 до 40

2

от 0 до 10 включ.

2+0,25 •(Х-Ю)

св. 10 до 40

SO2

мг/м3

0,1

от 0 до 20

2

от 0 до 10 включ.

2+0,25 •(Х-Ю)

св. 10 до 20

C12

мг/м3

0,01

от 0 до 25

0,25

от 0 до 1 включ.

25

св. 1 до 25

NH3

мг/м3

1

от 0 до 600

5

от 0 до 20 включ.

25

св. 20 до 600

NH3

мг/м3

1

от 0 до 2000

50

от 0 до 200 включ.

25

св. 200 до 2000

O2

объемная доля, %

0,01

от 0 до 30

0,9

во всем ДИ

NO2

мг/м3

0,01

от 0 до 10

0,5

от 0 до 2 включ.

0,5+0,17-(Х-2)

св. 2 до 10

HC1

мг/м3

0,01

от 0 до 30

1,25

от 0 до 5 включ.

25

св. 5 до 30

RSH

мг/м3

0,01

от 0 до 5

0,25

от 0 до 1 включ.

25

св. 1 до 5

CI2

мг/м3

0,1

от 0 до 50

2+0,15 •Х

во всем ДИ

O2

объемная доля, %

0,01

от 0 до 10

0,3+0,02^Х

во всем ДИ

O2

объемная

0,01

от 0 до 252)

0,2

от 0 до 6 включ.

доля, %

0,4

св. 6 до 25

NO

объемная

0,1

от 0 до 100

3

от 0 до 10 включ.

доля,млн-1

3+0,1 • (Х-10)

св. 10 до 100

NO

мг/м3

1

от 0 до 200

5

от 0 до 50 включ.

5+0,1 -(Х-50)

св. 50 до 200

ДАХ-М-08ТР

C2H8N2

мг/м3

0,01

от 0 до 1

20

от 0 до 0,1 включ.

20

св. 0,1 до 1,0

N2H4

мг/м3

0,01

от 0 до 1

20

от 0 до 0,1 включ.

20

св. 0,1 до 1,0

R2N-NR23)

мг/м3

0,01

от 0 до 1

20

от 0 до 0,1 включ.

20

св. 0,1 до 1,0

N2O4

мг/м3

0,1

от 0 до 20

20

от 0 до 2 включ.

20

св. 2 до 20

Продолжение таблицы 5

Определяемый компо

нент

ЕФВ

ЕМР

ДИ,

ЕФВ

Пределы допускаемой основной погрешности

Участок ДИ, в котором нормируется основная погрешность, ЕФВ

±Ад,

ЕФВ

5

Ю о'--

ДАХ-М-09/-09Х

СО

мг/м3

1

от 0 до 500

8

от 0 до 50 включ.

8+0,06 -(Х-50)

св. 50 до 500

СО

мг/м3

1

от 0 до 2000

Ад = ±10 мг/м3 или 5д = ±4 %4)

во всем ДИ

СО

мг/м3

1

от 0 до 5000

4

во всем ДИ

NO

мг/м3

1

от 0 до 200

10

от 0 до 100 включ.

10+0,1 •(Х-100)

св. 100 до 200

NO

мг/м3

1

от 0 до 2000

20

от 0 до 200 включ.

20+0,1 -(Х-200)

св. 200 до 2000

NO

объемная доля, %

0,001

от 0 до 0,4

10

во всем ДИ

NO2

мг/м3

1

от 0 до 100

10

во всем ДИ

NO2

мг/м3

1

от 0 до 200

10

от 0 до 100 включ.

10

св. 100 до 200

NO2

мг/м3

1

от 0 до 500

15

во всем ДИ

NO2

мг/м3

1

от 0 до 3000

15

во всем ДИ

SO2

мг/м3

0,1

от 0 до 40

2,5

от 0 до 10 включ.

25

св. 10 до 40

SO2

мг/м3

1

от 0 до 200

10

от 0 до 100 включ.

10+0,1 •(Х-100)

св. 100 до 200

2

мг/м3

1

от 0 до 3000

Ад = ±40 мг/м3 или 5д = ±10%4)

во всем ДИ

O2

объемная доля, %

0,01

от 0 до 21

0,2

от 0 до 5 включ.

0,4

св. 5 до 21

  • 1) Нормирующее значение - верхний предел поддиапазона измерений.

  • 2) Только для модификации ДАХ-М-06;

  • 3) R2N-NR2 - гидразин и производные гидразина;

  • 4) Большее из двух значений.

Примечания:

  • 1 Диапазон показаний:

  • - для модификаций с определяемым компонентом NO2 (ДИ от 0 до 10 мг/м3) - по табло и цифровому каналу связи от 0 до 20 мг/м3;

  • - для модификаций с определяемым компонентом H2S (ДИ от 0 до 40 мг/м3) - по табло и цифровому каналу связи от 0 до 100 мг/м3;

  • - для остальных модификаций - совпадает с ДИ.

  • 2 Х - действительное содержание определяемого компонента на входе газоанализатора, мг/м3 (объемная доля, %, млн-1).

Таблица 6 - Характеристики погрешности

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной Лд (относительной 5д, приведенной уд) погрешности

см. таблицу 5

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности:

  • - ДАХ-М-08ТР

  • - остальные газоанализаторы

не нормируется

0,5

Нормальные условия измерений

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

20 ± 5

65 ± 15

101,3 ± 4,0

Таблица 7 - Характеристики чувствительности газоанализаторов к влияющим величинам

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (в диапазоне рабочих температур), в долях от пределов допускаемой основной погрешности:

  • - ДАХ-М-01/-03/-04/-05/-06/-07 (все модификации)

  • - ДАХ-М-08ТР

  • - ДАХ-М-09/-09Х

см. таблицу 8 ±1,0 ±0,6 на каждые 10 °С

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления, в долях от пределов допускаемой основной погрешности:

  • - газоанализаторы с определяемым компонентом О2, ДАХ-М-09/-09Х

  • - ДАХ-М-08ТР

  • - остальные газоанализаторы

±1,0 на каждые 3,3 кПа

±1,0

±0,5 на каждые 3,3 кПа

Пределы допускаемой дополнительной погрешности от изменения относительной влажности анализируемой среды в долях от пределов допускаемой основной погрешности

  • - ДАХ-М-01/-03/-04/-05/-06/-07 (все модификации)

  • - ДАХ-М-08ТР

Газоанализаторы ДАХ-М-09/-09Х устойчивы   к   изменению

относительной влажности анализируемой газовой среды

и- н

о

Газоанализаторы соответствуют требованиям к основной погрешности после воздействия перегрузки по содержанию определяемых компонентов

см. таблицу 9

Газоанализаторы соответствуют требованиям к основной погрешности при содержании в анализируемой среде неопределяемых компонентов

см. таблицу 10

Таблица 8

Определяемый

компонент (верхний предел ДИ)

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях от основной погрешности

от -40 до -30 °С

от -30 до +45 °С на каждые 10 °С

от +45 до +50 °С

СО, H2S, SO2, Cl2, NH3,

RSH, NO2, NO

±1,5

±0,6

±1,5

HCl

*

±0,6 (от -15 °С)

O2 (25)

±1,0 (от -20 °С)

O2 (10), О2(30)

±1,3 на каждые 10 °С

* В указанном диапазоне температуры пары HCl не образуются.

Таблица 9

Определяемый компонент (верхний предел ДИ)

Содержание определяемого компонента, % от разности между пределами измерений

Время воздействия перегрузки (ТП), мин

Время восстановления (ТВ), мин

ДАХ-М-01/-03/-04/-05/-06/-07 (все модификации)

NH3(2000), HCl, NO

150

10

60

NH3(600)

170

СО(200)

350

СО (1500), H2S, d2, SO2,

ДО2, O2(10), RSH

200

02(25)

120

О2(30)

не нормируется

ДАХ-М-08ТР

все определяемые компоненты

не нормируется

ДАХ-М-09/-09Х

все определяемые компоненты

120

5

20

Таблица 10

Определяемый компонент (верхний предел ДИ)

Содержание неопределяемых компонентов, не более

C0, мг/м3

H2S, мг/м3

S02, мг/м3

C12, мг/м3

СН4,

об.д.%

С3Н8, об.д.%

N02, мг/м3

HCl, мг/м3

N0, мг/м3

ДАХ-М-01/-03/-04/-05/-06/-07 (все модиф

шкации)

CO

10

10

1,0

1,0

1,0

5,0

H2S

20

10

1,0

1,0

1,0

1,0

5,0

RSH

20

1,0

1,0

1,0

1,0

0,1

5,0

SO2

20

0,01

1,0

1,0

1,0

1,0

5,0

CI2

20

0,01

0,5

1,0

1,0

0,1

5,0

NHs(600)

20

10

1,0

1,0

1,0

10

5,0

ЫНз(2000)

20

10

10

1,0

1,0

1,0

10

5,0

NO2

20

0,01

10

1,0

1,0

1,0

5,0

HCl

20

0,01

0,5

1,0

1,0

1,0

1,0

NO, 02(30), 02(25)

20

10

10

1,0

1,0

1,0

10

5,0

02(10)

100

ДАХ-М

М-08ТР

все определяемые компоненты

20

2

ДАХ-М

[-09/-09Х

г

C0(500)

1500

50

1000

C0(2000), C0(5000)

3000

150

2000

N02(100), N02(200),

N02(500)

1000

500

500

N02(3000)

1000

500

1000

S02(40), S02(200)

200

5

200

S02(3000)

1000

10

2000

N0(200)

1000

1500

5

N0(2000), N0(0,4)

2000

3000

10

Примечание - Неопределяемые компоненты для ДАХ-М-08ТР (дополнительно):

  • - азот, гелий - без ограничения количества;

  • - кислород - до 23 % объемной доли;

  • - диоксид углерода - до 1000 млн-1 объемной доли;

  • - формальдегид - до 0,5 мг/м3;

  • - фенол - до 1,0 мг/м3;

  • - этиловый спирт - до 2 г/м3;

  • - уксусная кислота - до 2 мг/м3

Таблица 11 - Динамические характеристики

Наименование характеристики

Значение

Время восстановления характеристик газоанализаторов после снятия перегрузки (Тв), мин

см. таблицу 9

Предел времени установления показаний (То,9), с

см. таблицу 12

Допускаемый интервал времени работы без корректировки показаний,

месяцев:

  • - для газоанализаторов ДАХ-М-08ТР

  • - для газоанализаторов ДАХ-М-о9/-09Х:

12

а) с корректировкой нулевых показаний

6

б) без корректировки нулевых показаний

1

- для остальных газоанализаторов

6

Время прогрева (Тпр), мин

см. таблицу 12

Время срабатывания сигнализации Тс, с

см. таблицу 12

Таблица 12

Определяемый компонент

То,9, с

Тс, с

Тпр, мин

ДАХ-М-01/-03/-04/-05/-06/-07 (все модификации)

СО, SO2, O2, N02, RSH

60

30

30

N0

60

30

120

H2S

60

10

30

C12

90

30

30

NH3

180

60

30

HC1

180

60

60

ДАХ-М-08ТР

C2H8N2

600

300

30

N2H4, R2N-NR2

900

420

30

N2O4

60

30

30

ДАХ-М-09/-09Х

N0

180

не нормируется

180

CO, SO2, NO2, O2

180

не нормируется

30

Таблица 13 - Технические характеристики

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется от источника питания постоянного тока с выходным напряжением, В:

- ДАХ-М-01

от 10 до 24

- ДАХ-М-03/-04 при установке во взрывоопасной зоне

от 10 до 16

- ДАХ-М-03/-04 при установке вне взрывоопасной зоны

от 10 до 24

- ДАХ-М-05/-06/-08 (все модификации)

от 10 до 32

- ДАХ-М-07/-07Н при установке во взрывоопасной зоне

от 12 до 28

- ДАХ-М-07/-07Н при установке вне взрывоопасной зоны

от 12 до 32

- ДАХ-М-09/-09Х

от 20 до 27

Мощность, потребляемая газоанализаторами, Вт, не более

- ДАХ-М-01/-03/-04/-05/-05Х/-06

2,1

- ДАХ-М-06ТР/-06ТРХ/-08ТР

3,5

- ДАХ-М-05ХН/-06ТРХН

7,5

- ДАХ-М-07/-07Н

0,8

- ДАХ-М-09/-09Х

3,0

Габаритные размеры газоанализаторов, мм, не более

- ДАХ-М-01/-03/-04

1) длина

180

2) ширина

60

3) высота

155

- ДАХ-М-05/-06/-09 (все модификации)

1) длина

200

2) ширина

125

3) высота

315

- ДАХ-М-07/-07Н

1) длина

205

2) ширина

60

3) высота

180

- ДАХ-М-08ТР

1) длина

110

2) ширина

125

3) высота

265

Масса газоанализаторов, кг, не более

- ДАХ-М-01/-03/-04/-07/-07Н

2

- ДАХ-М-05/-06/-09 (все модификации)

4

- ДАХ-М-08ТР

7

По способу защиты человека от поражения электрическим током по

ГОСТ 12.2.007.0-75 газоанализаторы соответствуют классу

- модификации без реле

III

- модификации с реле

I

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011

Продолжение таблицы 13

Наименование характеристики

Значение

Условия эксплуатации газоанализаторов:

  • - рабочий диапазон температуры окружающей среды, °С:

  • 1) для ДАХ-М-06-О2-25

  • 2) для ДАХ-М-09/-09Х

  • 3) для остальных газоанализаторов

  • - предельный рабочий диапазон температуры окружающей среды, °С:

  • 1) для ДАХ-М-05ХН/-06ТРХН

  • 2) для ДАХ-М-07Н

  • 3) для ДАХ-М-08ТР

  • 4) для остальных газоанализаторов предельный рабочий диапазон не устанавливается

  • - диапазон атмосферного давления, кПа

  • - диапазон относительной влажности воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %

  • - содержание пыли, г/м3, не более

  • - синусоидальная вибрация:

  • 1) частотой, Гц

  • 2) амплитудой, мм, не более

  • - рабочее положение вертикальное, угол наклона в любом направлении, не более

от -20 до +45 от +1 до +50 от -40 до +50

от -60 до -40 от -50 до -40 от -50 до -40 и от +50 до +60

от 84,0 до 106,7

от 30 до 95

10-2

от 10 до 55

0,35

20°

Газоанализаторы    соответствуют    ГОСТ    31610.0-2019

(IEC    60079-0:2017),     ГОСТ     IEC    60079-1-2013,

ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеют маркировку взрывозащиты:

  • - ДАХ-М-01/-03/-04

  • - ДАХ-М-05/-06/-08/-09 (все модификации)

  • - ДАХ-М-07/-07Н

1Ex ib IIC T6 Gb X/

1Ex ib IIB T6 Gb X

1Ex db [ib Gb] IIC T6 Gb Х

1Ex ia IIC T6 Gb Х

Таблица 14 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

- для ДАХ-М-08ТР

35 000

- для остальных газоанализаторов

30 000

Назначенный срок службы газоанализаторов в условиях эксплуатации, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта (при наличии) типографским способом, а также на табличку, расположенную на корпусе газоанализаторов методом струйной или термотрансферной печати, металлографики или лазерной маркировки (в зависимости от модификации).

Комплектность средства измерений

Таблица 15 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Датчик-газоанализатор ДАХ-Мх)

-

1 шт.

Ведомость эксплуатационных документов

-

1 экз.

Комплект эксплуатационных документов2)

-

1 компл.

Комплект ЗИП 3)

-

1 компл.

  • 1) Согласно заказу

  • 2) Согласно ведомости эксплуатационных документов. Методика поверки входит в комплект эксплуатационных документов

  • 3) Согласно ведомости ЗИП

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководств по эксплуатации

ИБЯЛ.413412.005 РЭ, ИБЯЛ.413412.005 РЭ1, ИБЯЛ.413412.005 РЭ2, ИБЯЛ.413412.005-04 РЭ, ИБЯЛ.413412.005-13 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерения

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Постановление Правительства Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» от 16.11.2020 № 1847 (п. 4.43)

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ИБЯЛ.413412.005 ТУ. Датчики-газоанализаторы ДАХ-М. Технические условия

ИБЯЛ.413412.005ТУ1. Датчики-газоанализаторы ДАХ-М. Технические условия часть 2

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор»

(ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16

Е-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru

Испытательный центр ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ

ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ»

(ФБУ «НИЦ ПМ - РОСТЕСТ»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66.

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 »   дегабря 2025 г. №   2607

Лист № 1 Регистрационный № 94776-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны рамочные низкочастотные АРН-8М Назначение средства измерений

Антенны рамочные низкочастотные АРН-8М (далее - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 60 Гц до 30 МГц.

Описание средства измерений

Антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 60 Гц до 30 МГц. Антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.

Принцип действия антенн основан на преобразовании наведенной под действием магнитного поля на рамке антенн ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.

Конструктивно антенны состоят из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенн.

Питание антенн осуществляется от внутреннего аккумуляторного батарейного источника питания, зарядка которого осуществляется зарядным устройством напряжением плюс 12 В.

Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер, идентифицирующий антенну, наносится на корпус антенн в виде наклейки в формате «Зав. №001».

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид антенны

место нанесения наклейки

место нанесения знака поверки

«Знак утверждения типа»

АРН-8М

Рисунок 2 - Внешний вид антенны (вид спереди)

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Рисунок 3 - Внешний вид антенны (блок усиления)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 60 до 3 • 107

Коэффициент калибровки в диапазоне рабочих частот, дБ (1 Ом-1-1) пассивный режим активный режим

от 5,0 до 65,0 от - 40,0 до 5,0

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более

±2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного ВЧ соединителя

N (розетка)

Напряжение питания постоянного тока, только для зарядки встроенных аккумуляторных батарей, В

+12

Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее

10

Номинальное выходное сопротивление, Ом

50

Габаритные размеры, мм, не более:

длина

320

ширина

90

высота

360

Масса, кг, не более

1,2

Рабочие условия эксплуатации: температура окружающего воздуха, °С

от +15 до +25

относительная влажность окружающего воздуха при температуре до +25°С, %, не более

80

атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенн методом наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

п/п

Наименование

Обозначение

Количество, шт.

1

Антенна рамочная низкочастотная

АРН-8М

1

2

Кабель соединительный

-

1

3

Устройство зарядное

БПС 12-0,35

1

4

Штатив*

-

1

5

Футляр (чемодан-кейс)*

-

1

6

Руководство по эксплуатации

ЛТМВ.464639.002-1РЭ

1 экз.

7

Паспорт

ЛТМВ.464639.002-1ПС

1 экз.

* - поставляется по согласованию с заказчиком.

Сведения о методиках (методах) измерений

приведены в части 7 «Порядок работы» ЛТМВ.464639.002-1РЭ «Антенна рамочная низкочастотная АРН-8М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 N 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»

ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

ЛТМВ.464639.002ТУ. Технические условия. Антенны рамочные низкочастотные АРН-8М

Правообладатель

Общество с ограниченной ответственностью «ИЗМЕРИЛОВКА»

(ООО «ИЗМЕРИЛОВКА»)

ИНН 7733342978

Юридический адрес: 125367, город Москва, Полесский проезд, дом 16, строение 1, этаж 2, помещение I, комната 36, офис А1Х

Телефон (факс): +7 (499) 390-34-44, E-mail: zakaz@izmerilovka.ru

Изготовитель

Общество с ограниченной ответственностью «ИЗМЕРИЛОВКА»

(ООО «ИЗМЕРИЛОВКА»)

ИНН 7733342978

Адрес: '25367, город Москва, Полесский проезд, дом '6, строение ', этаж 2, помещение I, комната 36, офис А1Х

Телефон (факс): +7 (499) 390-34-44, E-mail: zakaz@izmerilovka.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48

Уникальный номер записи об аккредитации ФГБУ «ГНМЦ» Минобороны России в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 31.08.2015




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 »    декабря 2025 Г. №    2607

Лист № 1 Регистрационный № 75566-19                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые КТМ700 РУС Назначение средства измерений

Счетчики газа ультразвуковые КТМ700 РУС (далее - счетчики) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов.

Описание средства измерений

Принцип работы счетчиков основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока и объемному расходу газа. По измеренным значениям объемного расхода и объема при рабочих условиях, давления, температуры и значению плотности газа при стандартных условиях по стандартизованным алгоритмам вычисляют объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа. Данные об измеренных значениях давления и температуры измеряемой среды поступают с первичных преобразователей, не входящих в состав счетчика. Информация о давлении, плотности при стандартных условиях и (или) составе измеряемой среды может быть задана виде условно-постоянных параметров.

В состав счетчика входят:

  • - измерительный корпус с установленными в нем ультразвуковыми приемопередатчиками. В счетчике может быть установлено от одной до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без отражения от внутренней стенки измерительного корпуса. Пары приемопередатчиков располагаются в одной плоскости параллельно друг другу или в двух пересекающихся плоскостях.

  • - блок обработки информации (далее - БОИ) устанавливается на измерительном корпусе. В состав БОИ входят: процессорная плата, отвечающая за возбуждение и обработку сигналов от приёмопередатчиков; интерфейсный блок для работы с входными/выходными сигналами; платы питания и жидкокристаллический дисплей с клавиатурой.

БОИ может быть оснащен встроенным вычислителем расхода, предназначенным для вычисления массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям.

В счетчике реализована возможность измерений расхода газа в прямом и в обратном направлении (двунаправленное измерение потока).

Счетчик может быть оборудован встроенным датчиком давления и температуры, расположенным в измерительном корпусе и используемым для автоматической коррекции изменения геометрии корпуса. При отсутствии встроенных датчиков значения давления и температуры могут задаваться в виде условно-постоянных величин или поступать от подключаемых внешних датчиков давления и температуры.

Счетчики изготавливаются по заказу в любой цветовой гамме.

БОИ имеют модификации: БОИ КТМ700Н (Флагман) и БОИ КТМ700 Лайт, которые отличаются конструкцией и внешним видом.

Счетчики имеют модификации в зависимости от количества БОИ и количества пар ультразвуковых приемопередатчиков (каналов):

  • - КТМ700 РУС Н - 1 БОИ КТМ700Н, 4 или 8 каналов;

  • - КТМ700 РУС Лайт - 1 БОИ КТМ700 Лайт, 1, 2 или 4 канала;

  • - КТМ700 РУС Н Квадро - 2 БОИ КТМ700Н, 4+4 канала;

  • - КТМ700 РУС Лайт Квадро - 2 БОИ КТМ700 Лайт, 2+2 или 4+4 канала.

Внешний вид счетчиков представлен на рисунках 1, 2, 3, 4.

Знак поверки на счетчик не наносится. Ограничение доступа к элементам конструкции осуществляется путем нанесения пломб в виде наклеек изготовителем или организацией, выполнявшей ремонт счетчика. Схема пломбировки от несанкционированного доступа представлена на рисунках 5 и 6.

Заводской номер, состоящий из восьми арабских цифр, наносится на маркировочную табличку, закрепленную на измерительном корпусе, методом лазерной гравировки. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунках 7 и 8.

В счетчиках реализованы следующие методики вычисления теплофизических свойств газов: ГСССД МР 113-03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 118-2005, ГОСТ 30319.2-96  (GERG-91), ГОСТ 30319.2-96  (NX19), AGA NX 19  1962,

ISO 12213 3 2006 SGERG 88, ГСССД МР 273-2018, AGA 8 Gross method 1, AGA 8 Gross method 2, AGA NX-19 mod, Гидрокарбон (Hydrocarbon), ГОСТ Р 70927-2023.

Счетчик обеспечивает:

  • - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

  • - сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

  • - передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

  • - периодическое введение и регистрацию значений условно-постоянных величин;

  • - защиту от несанкционированного доступа к параметризации и архивам.

Все изменения конфигурируемых параметров автоматически фиксируются в архиве счетчика.

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

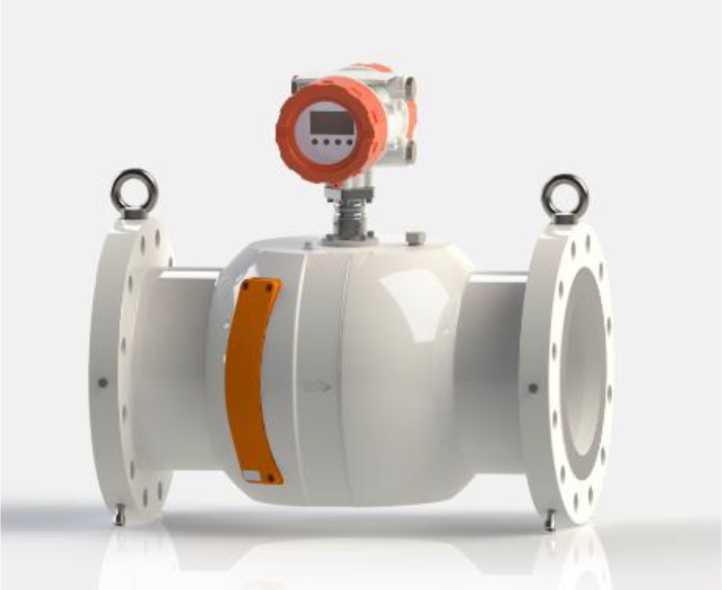

Рисунок 1 - Внешний вид счетчика модификации КТМ700 РУС Н

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Рисунок 2 - Внешний вид счетчика модификации КТМ700 РУС Лайт

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Рисунок 3 - Внешний вид счетчика модификации КТМ700 РУС Лайт Квадро

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

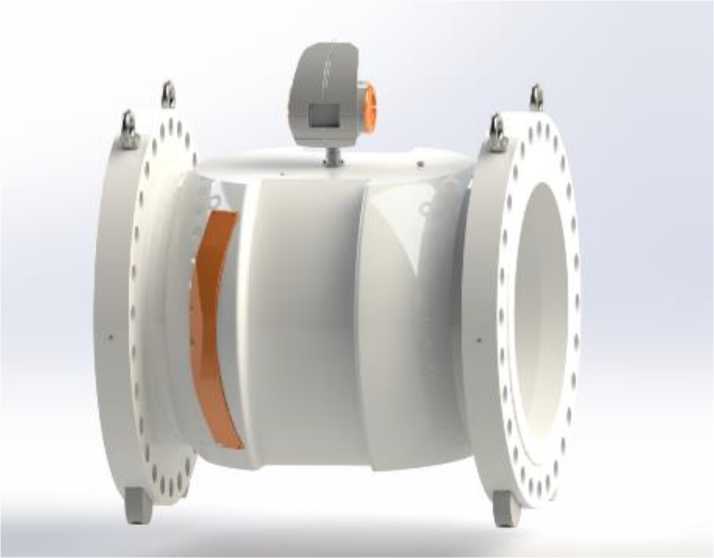

Рисунок 4 - Внешний вид счетчика модификации КТМ700 РУС Н Квадро

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

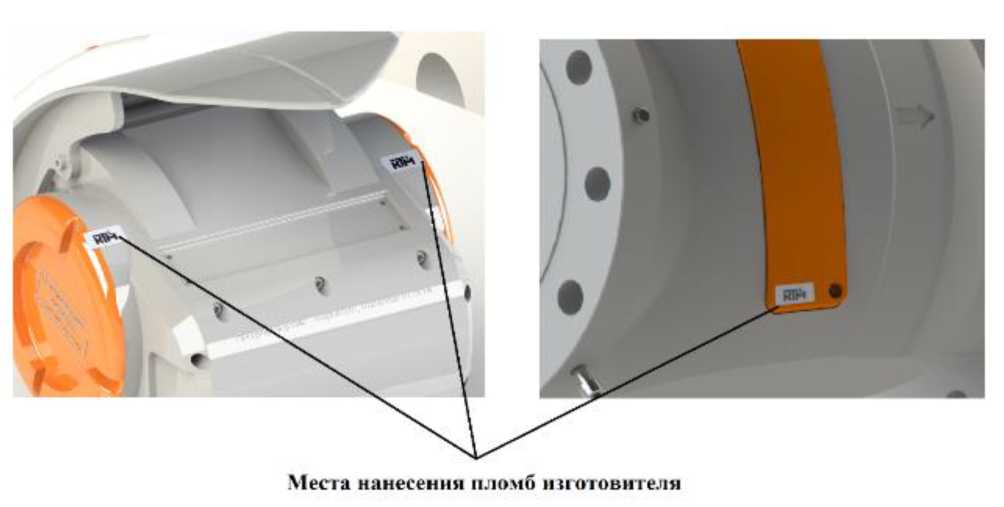

Рисунок 5 - Схема пломбировки корпуса БОИ-Н (Флагман) и крышек приемопередатчиков счетчика

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Рисунок 6 - Схема пломбировки корпуса БОИ-Лайт и крышек приемопередатчиков счетчика

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Место нанесения

заводского номера

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Т:ир смдь -

место нанесения анака утверждения! типа

Заводской hnf

Д»гу ■tvti;tciuk;hmh|

Масса нетта[

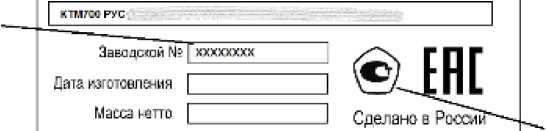

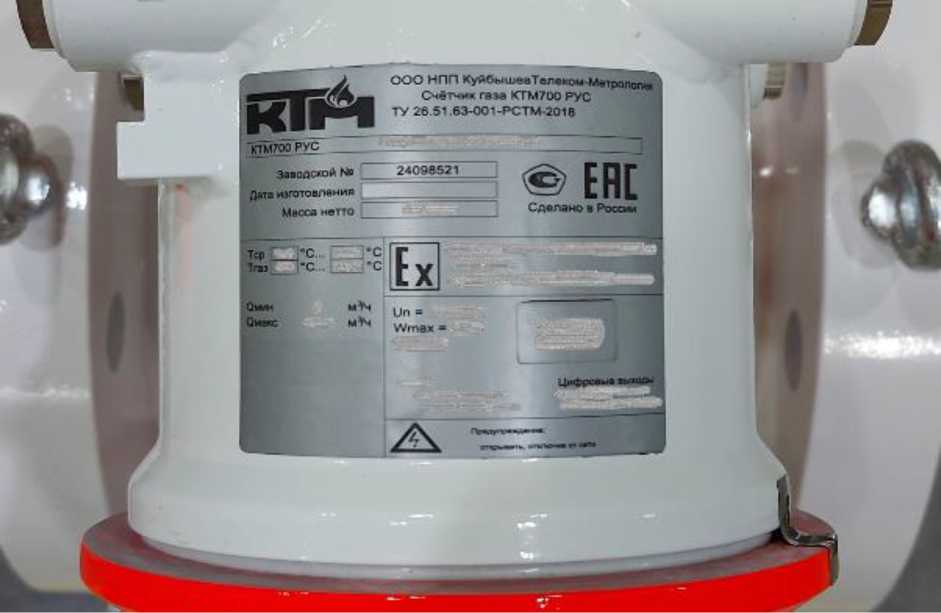

Рисунок 7 - Маркировочная табличка счетчика модификации с БОИ-Н (Флагман)

р

V

*■:

и.Ч

Ог-Й

и.Ч

лкрывёть, стклюг-мз т сетм

UrttW 305? Dt xc-.l Цн=1юи:1.-ккы

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

ООО НПП КуйЁыи^Е ТвЛакпи-иетроЛОГМв Сметчик газа угьтраавуювой КГМТОО РУС ТУ 26 51.63-001 РСТМ 2018

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Место на несение заводского номера

Приказ Росстандарта №2607 от 01.12.2025, https://oei-analitika.ru

Место нанесения знака утверждения типа

7^ I 1С7...| fc г™ | ] V. I 11?

Вка-гь

Бар

Омин

гм '/ч

Qwawr

.«Л;

Ииагс

\</С

Un =

Wmfix =

Тонр. среды =

[^крргеый выкцоь

Предупреждение: сокрывать, отключив от сети

Рисунок 8 - Маркировочная табличка счетчика модификации с БОИ-Лайт

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения счетчиков от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Модификация БОИ

БОИ-Н (Флагман)

БОИ-Лайт

Идентификационное наименование ПО

Firmware BOI

Firmware BOI-2

Номер версии (идентификационный номер)

ПО

1.0.0

1.0.0

Цифровой идентификатор ПО

0xA94A7578

0xB7584FA9

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода газа в рабочих условиях1^ м3

от 1 до 130000

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях в диапазоне расходов, %

Qmin < Q < Qt2)

Qt2) < Q < Qmax

одноканальное исполнение

±1,03)/±2,04)/±3,05)

±0,73)/±1,54)/±2,05)

двухканальное исполнение

±0,73)/±1,04)/±1,55)

±0,53)/±0,74)/±1,05)

четырехканальное исполнение

±0,73) 4)/±1,05)

±0,53) 4)/±0,75)

четырехканальное или восьмиканальное исполнение

±0,53) 4)/±0,75)

Повторяемость, %

0,05

Пределы допускаемой относительной погрешности вычислений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям6), %

±0,005

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений силы постоянного электрического тока в диапазоне от 4 до 20 мА, мА

±0,016

Пределы допускаемой абсолютной погрешности воспроизведения (генерирования) силы постоянного электрического тока в диапазоне от 4 до 20 мА, мА

±0,04

Пределы допускаемой относительной погрешности частотного выхода, %

±0,02

Пределы допускаемой абсолютной погрешности импульсного выхода, имп.

±1

  • 1) конкретные значения указываются в эксплуатационной документации изготовителя.

Счетчики могут быть настроены на поддиапазоны измерений, при этом в качестве Qmin могут использоваться значения, соответствующие 0,01Qmax или 0,05Qmax, а в качестве Qmax значения, соответствующие 0,3Qmax, 0,4Qmax, 0,5Qmax, 0,6Qmax, 0,7Qmax, 0,8Qmax, 0,9Qmax.

Счетчики с номинальным диаметром DN450 и более могут быть настроены на поддиапазоны измерений от Qmin до Qt, от Qt включ. до Qmax уст включ., от Qmax уст до Qmax, где Qmax уст - верхний предел воспроизведения объемного расхода поверочной установкой. При этом поверка счетчика в поддиапазоне от Qmax уст до Qmax проводится имитационным методом.

  • 2) Qt - переходное значение расхода (указывается в эксплуатационной документации изготовителя);

  • 3) при первичной или периодической поверке проливным методом;

  • 4) при первичной или периодической поверке имитационным методом для DN200 и более, при периодической поверке имитационным методом, для счетчиков с номинальным диаметром менее DN200, при условии первичной поверки проливным методом;

  • 5) при первичной или периодической поверке имитационным методом для счетчиков с номинальным диаметром менее DN200;

  • 6) пределы допускаемой относительной погрешности измерений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям, определяются в соответствии с применяемыми методиками измерений.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Диаметр номинальный DN

от 50 до 1400

Диапазон температуры измеряемой среды, °С

от -70 до +180 от -194 до +100 от -70 до +280

Избыточное давление измеряемой среды, МПа, не более

45

Скорость потока измеряемой среды в обоих направлениях, м/с, не более

65

Цифровые проводные интерфейсы

RS485 (ведомый) с поддержкой Modbus RTU и Modbus ASCII

Токовая петля вход (+HART), активная Токовая петля выход (+HART), пассивная/активная цифровой (импульсный) выход, пассивный/активный

Ethernet (ведомый) с поддержкой ModbusTCP/IP

Наименование характеристики

Значение

Маркировка взрывозащиты: модификации с БОИ КТМ700Н (Флагман) модификации с БОИ КТМ700 Лайт

1Ex db eb ia [ia Ga] IIC T6.. ,T2 Gb X

1Ex db e ia [ia Ga] IIC T6.T2 Gb X

Степень защиты по ГОСТ 14254-2015

IP66/IP67

Напряжение питания постоянного тока, В

от 12 до 30

Потребляемая мощность, Вт, не более модификации с БОИ КТМ700Н (Флагман) модификации с БОИ КТМ700 Лайт

6

4

Условия эксплуатации:

  • - температура окружающего воздуха, °С модификации с БОИ КТМ700Н (Флагман) модификации с БОИ КТМ700 Лайт

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от -50 до +60 от -40 до +60

(до -65 при использовании устройств обогрева) до 95 от 84 до 106,7

Таблица 5 - Показания надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

на маркировочную табличку, закрепленную на измерительном корпусе, методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта печатным способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа ультразвуковой

КТМ700 РУС Н (Квадро) или КТМ700 РУС Лайт (Квадро)

1 шт.

Руководство по эксплуатации

РМТВ.70.000.00.0000.000РЭ

1 экз.

Паспорт

РМТВ.70.000.00.0000.000ПС

1 экз.

Программное обеспечение для конфигурирования, параметризации и диагностики счётчика

KTM Smart StreamX)

1 шт.

Комплект запасных частей

1 комплект (по заказу)

Устройство для замены приемопередатчиков под давлением

1 комплект (по заказу)

Модуль выносной

1 экз. (по заказу)

Ответные фланцы, прокладки, крепеж

1 комплект (по заказу)

Прямые участки трубопровода, формирователь потока

1 комплект (по заказу)

Кабель для передачи сигнала, барьеры искробезопасности

1 комплект (по заказу)

Инфракрасный преобразователь

1 экз. (по заказу)

Блок питания

1 экз. (по заказу)

Датчики давления и температуры

1 комплект (по заказу)

!) входящее в комплект программное обеспечение зависит от модификации счетчика (точная информация приведена в паспорте счетчика)

Сведения о методиках (методах) измерений

Приведены в разделе 1.5 «Устройство и работа» Руководства по эксплуатации РМТВ.70.000.00.0000.000РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2024 ГСИ. Расход и объем газа. Методика (метод) измерений с применением ультразвуковых преобразователей расхода

ТУ 26.51.63-001-РСТМ-2018. Счётчик газа ультразвуковой КТМ700 РУС. Технические условия

Изготовитель

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: РФ, 446394, Самарская область, м.р-н Красноярский, г.п. Волжский, пгт Волжский, ул. Пионерская, здание 5, этаж 2, помещение 8

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального Государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
