Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» сентября 2018 г. № 1863

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М»

Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М» (далее -газоанализаторы) предназначены для измерения довзрывных концентраций метана, гексана, пропана, бутана, пентана, циклопентана, пропилена, паров бензина, бензина авиационного, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного топлива в атмосферном воздухе и в азоте.

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (датчиков), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора с возможностью передачи на внешнее устройство.

Газоанализатор представляет собой стационарный многоканальный многоблочный прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта и выносных измерительных преобразователей (далее датчиков). С одним информационным пультом могут работать от одного до восьми датчиков.

Информационный пульт предназначен для:

- обеспечения питания датчиков;

- обработки и отображения измерительной информации;

- установки пороговых значений концентрации углеводородов;

- формирования звуковых и световых сигналов превышения установленных пороговых значений;

- формирования сигналов на срабатывания «сухих» контактов силовых реле;

- передачу информации по интерфейсу RS-485 или RS-232C по протоколу MODBUS RTU.

Датчики предназначены для преобразования значения концентрации контролируемого газа и пара в нормализованный телеметрический сигнал и передачи его в информационный пульт.

В датчиках используются полупроводниковые, термокаталитические или оптические чувствительные элементы.

Корпуса датчиков изготавливаются из пластмассы или силумина.

Общий вид газоанализатора с двумя вариантами исполнения лицевой панели представлен на рисунке 1.

Внешний вид датчиков (исполнения в силуминовом корпусе с термокаталитическим, полупроводниковым и оптическим сенсорами) представлен на рисунке 2.

СИГШ -11,1

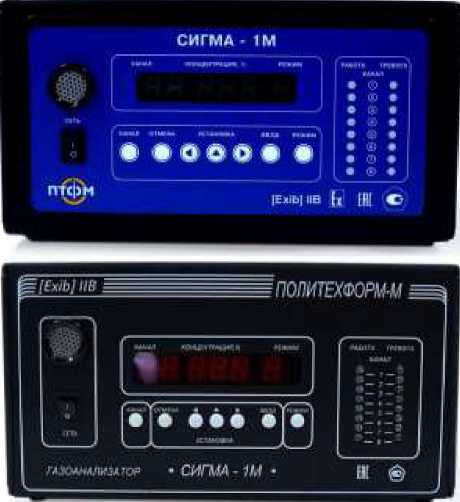

Рисунок 1 - Общий вид газоанализатора с двумя вариантами исполнения лицевой панели

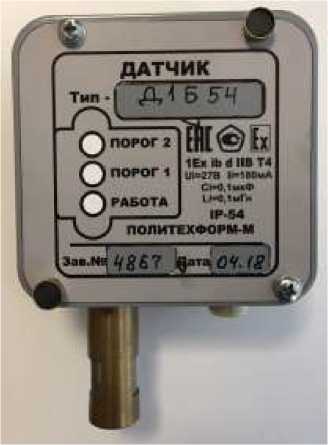

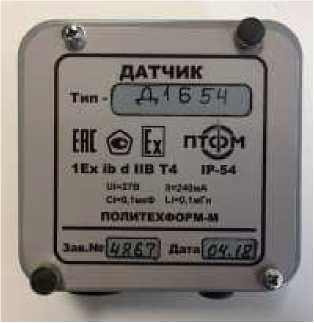

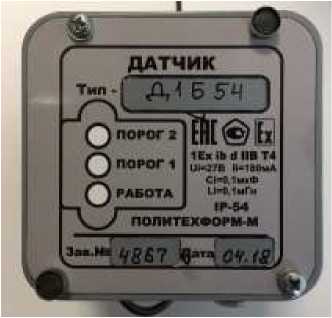

Рисунок 2 - Внешний вид датчиков (измерительных преобразователей)

Пломбированию подлежат следующие конструктивные элементы газоанализатора и датчиков:

• - информационный пульт: два винта крепления защитного кожуха (в углублении ножек);

• - каждый датчик: два винта крепления крышки (пластмассовый корпус) или специально установленные под любые два винта крепления крышки датчика чашки для пломбирования (силуминовый корпус).

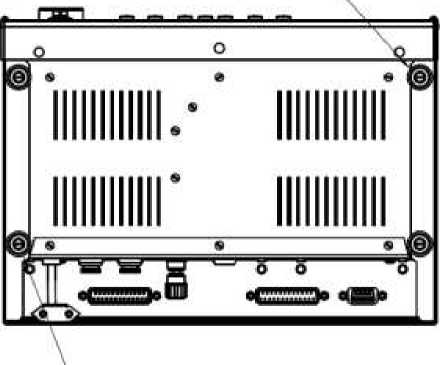

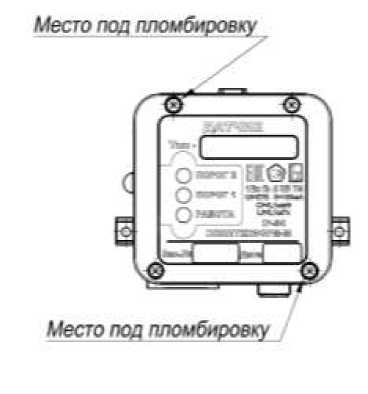

  Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение




места нанесения знака поверки.

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений.

Встроенное ПО обеспечивает:

• - измерение и расчет значений измеряемой концентрации путем преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

• - отображение результатов измерений на индикаторе информационного пульта;

• - отображение состояния датчиков (превышение установленных пороговых значений, отказ датчика, наличие подключенного датчика);

• - изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора, при наличии ключа доступа, установленного в положение 1 на задней панели пульта;

-формирование управляющих сигналов на включение (отключение) исполнительных устройств через реле;

• - передачу измерительной информации от пульта по цифровым интерфейсам RS-485/RS-232. Детальное описание протокола, в том числе описание настроек UART и адресов регистров приведено в Руководстве по эксплуатации.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на панель информационного блока и лицевую часть датчиков.

Таблица 4 - Комплектность средства измерений

Осуществляется по документу МП 205-10-2018 «Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М». Методика поверки», утвержденному ФГУП «ВНИИМС» 10 июля 2018 г.

Основные средства поверки

• - стандартные образцы состава газовые смеси в баллонах под давлением состава: метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014, 10540-2014), гексан - воздух (ГСО 10541-2014, 10540-2014), бутан - воздух (ГСО 10541-2014, 10540-2014), пентан - воздух (ГСО 10541-2014, 10540-2014), циклопентан - воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014).

• - комплекс газоаналитический ГНП-1 (Рег.№ 68283-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ТУ 26.51.53.110-001-45167996-2018 Газоанализатор взрывоопасных газов и паров многоканальный «СИГМА-1М». Технические условия

Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»

(ООО «ПОЛИТЕХФОРМ-М»)

ИНН 7724187733

Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1, 2-й этаж

Тел.: +7 (499) 218-26-14, факс: +7 (499) 218-2624

Web-сайт: www.ptfm.ru

E-mail: office@ptfm.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/437-56-66

Web сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
