О внесении изменений в описание типа на сигнализаторы метана СМС-8 ,

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об ’утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. №   29940, в связи с обращением

ЗАО ПО «Электроточприбор» от 23 декабря 2015 г. № СКБ-И-76 (вх. от 9 марта 2016 г. № 5215) при к аз ы в аю:

• 1. Внести изменения в описание типа на сигнализаторы метана СМС-8, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41934-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  связей

  С.С.Голубев

Заместитель Руководителя

Федерального агентства

^одлижЗ^мктражогодадугёнтаТподпиганногоЭп/^ хранится а системе электронного документооборота Федерального агентства по техническому

___________регулированию и метрологии.

Сертификат: 188А100002008001168В Кому выдан: Голубее Сергей Сергеева

18.11.2016

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «21» марта 2016 г. № 299

Изменения в описание типа на сигнализаторы метана СМС-8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы метана СМС-8

Сигнализаторы метана СМС-8 (далее - сигнализаторы), совмещённые с шахтными головными светильниками, переносные, предназначены для индивидуального автоматического измерения объемной доли метана в атмосфере горных выработок, выдачи звуковой или световой сигнализации при превышении заданного уровня объёмной доли метана и индивидуального освещения рабочего места.

Принцип действия сигнализаторов - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Работа сигнализатора осуществляется аппаратно-программным способом с использованием микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого микропроцессором.

Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжение с выхода моста, пропорциональное концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора, где измеряется, сравнивается с заданными значениями и с выхода микропроцессора выдаются сигналы управления соответствующей сигнализацией.

Сигнализаторы имеют следующие исполнения: СМС-8.1, СМС-8.2, СМС-8Р, СМС-8РМ.

Конструктивно сигнализаторы состоят:

• - СМС-8.1 - из фары светильника, соединенной кабелем с блоком питания; в фаре расположен сенсор и электронный блок;

• - СМС-8.2, СМС-8Р, СМС-8РМ - из фары светильника, в которой расположен сенсор, соединенной кабелем с блоком питания, в отдельном отсеке которого размещен электронный блок.

Блок питания сигнализаторов представляет собой перезаряжаемую аккумуляторную батарею. Для подключения внешнего зарядного устройства предусмотрены зарядные контакты.

Сигнализаторы метана СМС-8Р, СМС-8РМ комплектуются устройствами радиооповещения для обеспечения функционирования в составе систем аварийно-вызывного оповещения, позиционирования и табельного учета горнорабочих.

Калибровка и задание порога срабатывания сигнализатора производится с помощью пульта программирования.

Сигнализаторы относят к группе I, имеют уровень взрывозащиты «очень высокий» Ма (особовзрывобезопасный РО) по ГОСТ РМЭК 60079-0-2011 с маркировкой взрывозащиты РО Ex ia s I Ma X соответственно.

Степень защиты от внешних воздействий по ГОСТ 14254-96:

• - сигнализаторов — IP54;

• -  сенсора - IP51.

Внешний вид и схема пломбирования сигнализаторов приведены на рисунках 1 и 2 соответственно.

а)                                       б)                                  в)

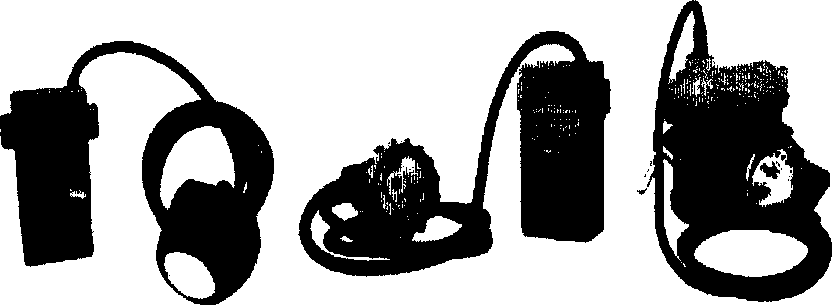

Рисунок 1 - Внешний вид сигнализаторов: а) - СМС-8.1; б) - СМС-8.2, СМС-8Р; в) - СМС-8РМ

а)

б)

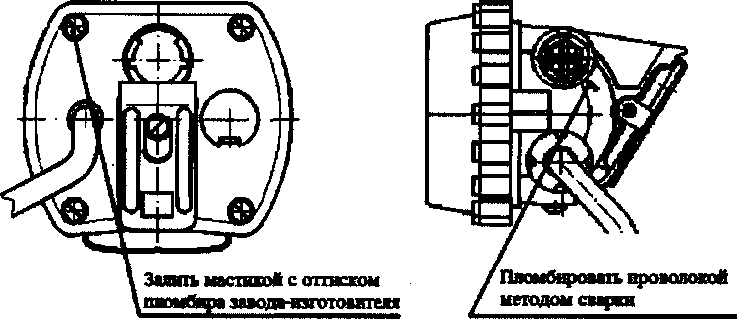

Рисунок 2 - Схема пломбирования: а) - СМС-8.1; б) - СМС-8.2, СМС-8Р, СМС-8РМ

Внутреннее программное обеспечение записано в микропроцессоре и предназначено для сбора и обработки данных от первичного преобразователя и управления работой сигнализации.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики

Основные метрологические технические характеристики сигнализаторов приведены в таблице 2.

Таблица 2

- диапазон атмосферного давления, кПа

Сигнализаторы обеспечивают:

• - звуковую или световую сигнализацию о готовности к работе, об исправности сигнализатора, о неисправности цепей сенсора, о превышении заданного порога срабатывания, о превышении порога срабатывания на 0,5% объемных долей метана;

• - сигнализацию о разряде батареи и отключение батареи;

• - прием (запись) с пульта программирования сигнализатора: команды калибровки нуля, значения калибровочного числа, команды выбора вида сигнализации (звуковой или световой), значения уставки порога срабатывания;

• - вывод (считывание) на табло пульта: результата измерения концентрации метана, напряжения аккумуляторной батареи, значения заданного в сигнализаторе порога срабатывания (значение уставки), номер сигнализатора и другие параметры, используемые при настройке в производстве и после ремонта.

наносится на табличку корпуса контейнера батареи сигнализаторов и на титульные листы руководства по эксплуатации ЗПБ.522.006 РЭ, ЗПБ.522.006-02 РЭ и формуляров ЗПБ.522.006 ФО, ЗПБ.522.006-01 ФО, ЗПБ.522.006-02 ФО сигнализаторов типографским способом.

Комплектность средства измерений

Комплектность сигнализаторов приведена в таблице 3. Таблица 3

осуществляется по методике поверки «Сигнализатор метана СМС-8. Методика поверки», изложенной в приложении А руководств по эксплуатации ЗПБ.522.006 РЭ, ЗПБ.522.006-02 РЭ, утверждённой ГЦИ СИ ФГУ «Омский ЦСМ» 07.09.2009 г.

В перечень основного поверочного оборудования входят:

• - государственные стандартные образцы поверочных газовых смесей: ГСО 3905-87, ГСО 4272-88: номинальные значения объемной доли СН4: 1,2 %, 2,2 %; разряд 1;

• - секундомер СОП пр-2а-5: класс точности 3.

Знак поверки, выполненный в виде оттиска доверительного клейма, наносится в паспорт сигнализаторов.

Принцип работы сигнализаторов приведен в документе ЗПБ.522.006 РЭ (ЗПБ.522.006-02 РЭ) «Сигнализаторы метана СМС-8. Руководство по эксплуатации».

• 1. ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».

• 2. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»

• 3. ГОСТ 22782.3-77 «Электрооборудование взрывозащищённое со специальным видом взрывозащиты. Технические требования и методы испытаний».

• 4. ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»

• 5. ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»

• 6. ГОСТ РМЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

• 7. ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные  среды. Часть 11. Искробезопасная

электрическая цепь «Ь>»

• 8. ТУ 4215-036-71064713-2008 «Сигнализаторы метана СМС-8.Технические условия».

Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «Электроточприбор»)

Юридический адрес: 644046, г. Омск, ул. Учебная, 199 «Б»

Почтовый адрес: 644042, г. Омск, пр. К. Маркса, 18

ИНН 5506052891

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Г осударственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№30051-11 от01.06.2011 г.
