МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

14 ноября 2017 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 48748 «Измерители магнитной восприимчивости гирь YSZ0»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «СарториусРУС»от 18 сентября2017г. №243 приказываю:

• 1. Внести изменения в описание типа на измерители магнитной восприимчивости гирь YSZ0, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51747-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 48748 «Измерители магнитной восприимчивости гирь YSZ0» на последующие 5 лет.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнешешшсхоящшьлршсаза^схавшиО'За собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и _____________________метрологии._____________________

  Заместитель Руководителя

  С.С.Голубев

сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители магнитной восприимчивости гирь YSZ0 предназначены для определения магнитной восприимчивости и остаточной намагниченности гирь по ГОСТ OIML R111-2009.

Принцип действия измерителя магнитной восприимчивости гирь YSZ0 (далее по тексту -ИМВ) основан на сравнении с помощью компаратора массы сил магнитного взаимодействия между испытуемой гирей и магнитным диполем испытательного магнита (далее по тексту -магнитом) при двух взаимно противоположных ориентациях его полюсов. При этом точка приложения силы к компаратору, центры тяжести магнита и исследуемой гири находятся на одной вертикальной оси, на фиксированных расстояниях друг от друга. Значения магнитной восприимчивости пропорционально полу сумме, а остаточной намагниченности - полу разности показаний компаратора, соответствующим двум противоположным ориентациям испытательного магнита. Юстировка компаратора массы осуществляется с помощью гири массой 10 г класса точности Ег по ГОСТ OIML R 111-2009.

Конструктивно ИМВ состоит из компаратора массы, устройства выбора высоты грузоприемной платформы, держателя испытательного магнита и немагнитного кожуха. Компаратор установлен на массивном основании и закрыт кожухом, защищающим его от воздействия воздушных потоков и изменений температуры. На верхней крышке кожуха установлена грузоприёмная платформа, на которую помещают исследуемые гири или образцы материалов. Для выбора и фиксации положения магнита сбоку ИМВ установлена регулировочная ручка. Она активирует поворотный механизм магнита, исключая необходимость вскрытия измерительной камеры. Два пространственных положения полюсов магнита индицируется цветными отметками на регулировочной ручке.

ИМВ подключается к электросети через блок питания.

ИМВ имеет последовательный интерфейс RS-232C/V24 для подключения к персональному компьютеру и принтеру.

ИМВ выпускаются в двух модификациях: YSZ01C с дискретностью отсчета массы 10 мкг и YSZ02C с дискретностью отсчета массы 1 мкг.

ИМВ имеет следующие функции:

• - дистанционное управление магнитом;

• - установка пяти значений расстояния между магнитом и исследуемым образцом;

• - защита настроек и регулировок компаратора с помощью системы паролей при входе в меню пользователя.

Внешний вид ИМВ показан на рис. 1.

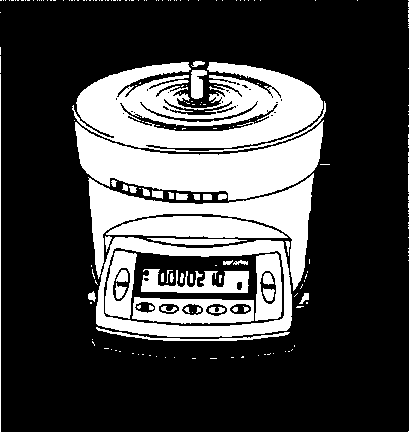

Рисунок 1 - Внешний вид измерителя магнитной восприимчивости (ИМВ) YSZ0

Рисунок 2 - Обозначение места нанесения знака поверки

Пломбирование измерителей магнитной восприимчивости гирь YSZ0 не предусмотрено.

В ИМВ используется встроенное программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификационное наименование и номер версии ПО высвечивается при включении ИМВ и нажатии кнопки «Печать».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на корпусе ИМВ, фотохимическим способом.

Таблица 4 - Комплектность средства измерений.

осуществляется по по документу МП №2301-0124-2012 «Измерители магнитной восприимчивости гирь YSZ0. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.06.2012 г.

Основные средства поверки:

• -    эталонная мера магнитной индукции 2-го разряда по ГОСТ 8.231-84 типа КПВК с номинальным значением магнитного момента 0,1 А-м² и доверительной относительной погрешностью не более 1% при доверительной вероятности 0,95;

• -    микровеберметр Ф191 с диапазоном измерений от 10‘³ до 20 А-м² и относительной неисключенной систематической погрешностью не более ±1 %;

• -     набор эталонных гирь 1-го разряда массой от 1 г до 1 кг по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на корпус ИМВ.

приведены в эксплуатационном документе.

ГОСТ OIML R 111-1-2009 Гири классов точности Ei, Ег Fi, F2, Mi, М1.2, М2, М2-3 и Мз. Часть 1. Метрологические и технические требования

ГОСТ 8.231-84 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитного момента и магнитной восприимчивости

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя

Фирма «Sartorius Lab Instruments GmbH & Co.KG », Германия

Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany

Телефон (факс): +49 (551)308.0, +49 (551)308.3289

Web-сайт: www.sartorius.com

E-mail: info.mechatronics@sartorius.com

ООО «Сарториус РУС»

ИНН 7813160042

Юридический адрес: 199178, Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, пом. 102-109, 121-126/11Н,

Телефон (факс): (812) 327-53-27, (812) 327-53-23

Web-сайт: www.sartorius.com

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: Санкт-Петербург, 190005, Московский пр., 19

Тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ 30001-10 от 20.12.2010 г.
