№1792 от 16.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268965
О внесении изменений в сведения об утвержденном типе средств измерений Сигнализаторы метана СМС-15
Приказы по основной деятельности по агентству Вн. Приказ № 1792 от 16.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2021 г. № 1792
Лист № 1 Регистрационный № 72207-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы метана СМС-15, совмещенные с головными светильниками
Назначение средства измеренийСигнализаторы метана СМС-15, совмещенные с головными светильниками (далее -сигнализаторы), предназначены для измерений объемной доли метана в атмосфере горных выработок.
Описание средства измеренийПринцип действия сигнализаторов - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Работа сигнализатора осуществляется аппаратно-программным способом с использованием микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого микропроцессором.
Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжения с выхода моста, пропорциональное концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора, где измеряется, сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления звуковой или световой сигнализацией.
Способ отбора пробы - диффузионный.
Сигнализаторы состоят из фары светильника, в которой расположен сенсор и электронный блок, кабеля и блока питания. Блок питания представляет собой перезаряжаемую аккумуляторную батарею.
Градуировка сенсора и задание уставок производится с помощью пульта программирования.
Сигнализаторы относятся к невосстанавливаемым в условиях шахты, ремонтируемым изделиям.
Сигнализаторы выпускаются в следующих модификациях:
-
- СМС-15 - стандартное исполнение;
-
- СМС-15 MRS - исполнение с модулем МФСБ.
-
- СМС-15 ЭК - исполнение с встроенной видеокамерой и модулем МФСБ.
Дополнительно каждая модификация может быть снабжена модулем индикации OCIM-00-YY, который устанавливается в разрыв кабеля. Модуль предназначен для передачи текстовых сообщений.
Общий вид средств измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
а)
б)
в)
г)

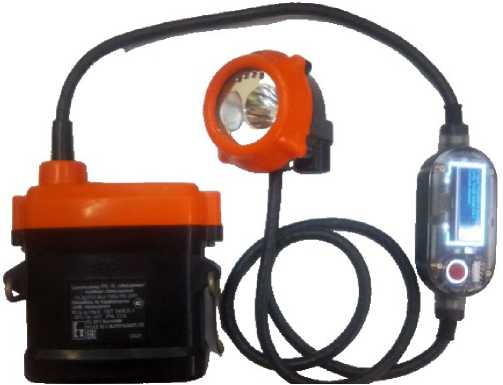

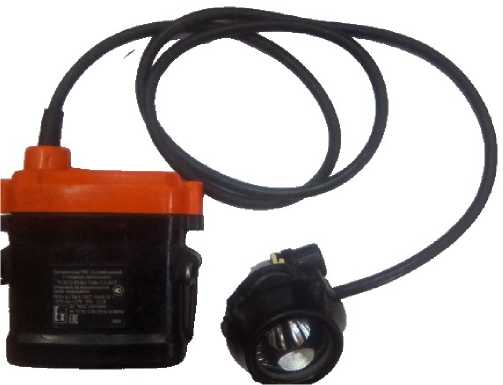

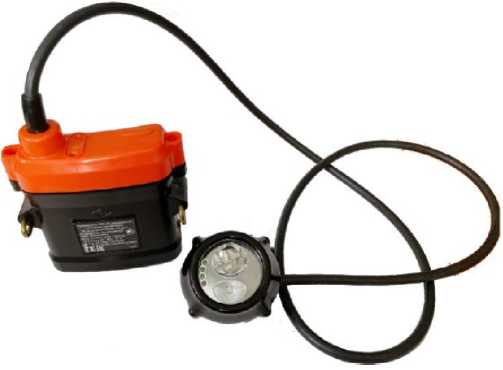

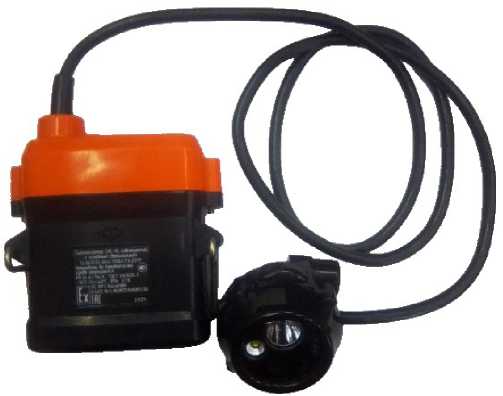

а) - сигнализатор СМС-15; б) - сигнализатор СМС-15 с модулем OCIM-00-YY; в) - сигнализатор СМС-15 MRS; г) - сигнализатор СМС-15 ЭК
Рисунок 1 - Общий вид средства измерений
Защита от внесения несанкционированных изменений обеспечивается пломбированием корпуса фары сигнализатора изготовителем путем нанесения оттиска клейма изготовителя на мастику в чашечке согласно рисунку 2. Количество пломб - одна.
Знак поверки наносится:
-
- в раздел 5 формуляра на сигнализатор при первичной поверке;
-
- в раздел 8.3 формуляра на сигнализатор или в свидетельство о поверке при периодической поверке.
Заводской номер наносится на крышку корпуса батареи сигнализаторов методом лазерной маркировки и в формуляр типографским способом.

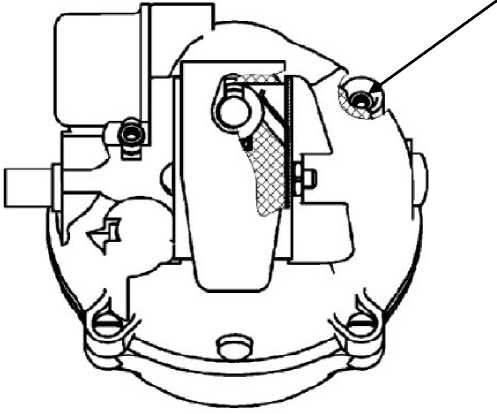

Место нанесения пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеВнутреннее программное обеспечение (ПО) записано в микропроцессоре сигнализаторов и предназначено для сбора и обработки измерительной информации от сенсора и управлением работой сигнализации.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик сигнализаторов проведено с учетом того, что ПО является неотъемлемой частью сигнализаторов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
6ПБ.367.975 Д2Ъех |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0xE426 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, % |
от 0,00 до 2,50 |
|
Диапазон задания порога срабатывания сигнализации, % объемной доли метана |
от 0,50 до 2,00 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана, % |
±0,20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С |
1,0 |
|
- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С на каждые 10 % |
1,0 |
|
- от изменения пространственного положения фары на угол 90° от вертикальной оси в любом направлении |
0,5 |
|
- от влияния углекислого газа объемной долей до 2,00 % |
0,7 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 87,8 до 119,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Время срабатывания сигнализации, с, не более |
12 | ||
|
Время прогрева, мин, не более |
2 | ||
|
Время непрерывной работы без калибровки (стабильность), ч, не менее |
72 | ||
|
Номинальное напряжение питания постоянного тока, В |
3,7 | ||
|
Сила тока, потребляемого сигнализатором, А, не более: | |||
|
- СМС-15 и СМС-15 MRS |
0,5 | ||
|
- СМС-15 ЭК |
1,2 | ||
|
Габаритные размеры СМС-15 и СМС-15 MRS, мм, не более: |
фары |
корпуса батареи | |
|
- высота |
74 |
142 | |
|
- ширина |
77 |
139 | |
|
- длина |
80,5 |
51 | |
|
Габаритные размеры СМС-15 ЭК, мм, не более: |
фары |
корпуса батареи | |
|
- высота |
78 |
152 | |
|
- ширина |
80 |
139 | |
|
- длина |
82 |
51 | |
|
Масса, кг, не более: | |||
|
- СМС-15 |
0,9 | ||
|
- СМС-15 с модулем OCIM-00-YY без устройств | |||
|
радиооповещения |
1,0 | ||
|
- СМС-15 MRS с модулем OCIM-00-YY |
1,1 | ||
|
- СМС-15 ЭК без устройств радиооповещения |
1,2 | ||
|
Условия эксплуатации: | |||
|
- диапазон температур окружающей среды, °С |
от - |
10 до +40 | |
|
- относительная влажность при температуре +35 °С, %, не более |
100 | ||
|
- атмосферное давление, кПа |
от 87,8 до 119,7 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
10000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015: - фары |
IP54 |
|
- сенсора |
IP51 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X |
наносится на табличку корпуса батареи сигнализаторов и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор метана СМС-15, совмещенный с головным светильником |
СМС-15 |
1 шт. |
|
Пульт программирования и паспорт на пульт |
— |
определяется при заказе |
|
Руководство по эксплуатации 1) |
3ПБ.522.011 РЭ 3ПБ.522.011-02 РЭ |
1 экз. на 30 сигнализаторов |
|
Формуляр |
3ПБ.522.011 ФО 3ПБ.522.011-02 ФО |
1 экз. |
|
Методика поверки 1) |
ОЦСМ 028196-2018 МП |
1 экз. на 30 сигнализаторов |
|
Копия сертификата соответствия ТР ТС 012/2011 1) |
— |
1 экз. на 30 сигнализаторов |
|
Комплект инструмента и принадлежностей |
— |
1 комплект на 30 сигнализаторов |
|
1) Поставляется на цифровом носителе. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к сигнализаторам метана СМС-15, совмещенным с головными светильникамиГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты искробезопасная электрическая цепь «i»
ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ 26.51.53-063-71064713-2017 Сигнализатор метана СМС-15, совмещенный с головным светильником. Технические условия
ИзготовительЗакрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр. Карла Маркса, д. 18, лит. С1, оф. 300 Телефон: (3812) 39-63-07
Web-сайт: etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области»
(ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86, голосовой портал: (3822) 71-37-17 Факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru, томскцсм.рф E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. № 30113-13 от 03.06.2013 г.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; (3812) 68-04-07
Web-сайт: csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. № RA.RU.311670 от 01.07.2016 г.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2021 г. № 1792
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Сигнализаторы метана, совмещенные с головными светильниками |
СМС-15 |
72207-18 |
Юридический адрес: 644046, г. Омск, ул. Учебная, д. 199 «Б» |
Адрес: 644042, г. Омск, пр. Карла Маркса, д. 18, лит. С1, оф. 300 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП»), г. Омск | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 августа 2021 г.
№ 1792
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
Шалаев
