№2203 от 05.09.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 359071
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 2203 от 05.09.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 сентября 2022 г.
2203
№ ______
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
г ~ ......
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
к___________________________________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203 Сведения
об утвержденных типах средств измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ-вод-ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1. |
Весы |
ШТРИХ -ПРИНТ 6 |
С |
86682-22 |
ШТРИХ-ПРИНТ 6 Ф1-15-2.5 зав. № 00098; ШТРИХ-ПРИНТ 6 Ф2-30-5.10 зав. № 00002 |
Акционерное общество "Штрих-М" (АО "Штрих- М"), Московская обл. г. Красногорск; Общество с ограниченной ответственностью "НТЦ "Измеритель" (ООО "НТЦ "Измеритель"), Московская обл. г. Красногорск |
Акционерное общество "Штрих-М" (АО "Штрих- М"), Московская обл. г. Красногорск |
ОС |
ГОСТ OIML R 76-1-2011 (приложе ние ДА) |
1 год |
Акционерное общество "Штрих-М" (АО "Штрих-М"), Московская обл. г. Красногорск |
ЗАО КИП "МЦЭ", г. Москва |
25.04.2022 |
2. |

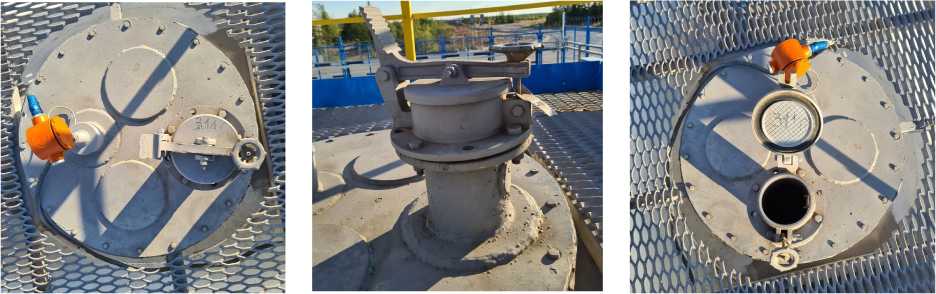

Резервуары горизонтальные стальные цилиндриче- |
РГС-25 |
Е |
86683-22 |
1, 2, 3 |
Целино-градсельмаш, Казахстан (изготовлены в 1990 г.) |
Целино-градсельмаш, Казахстан |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Управление материальнотехнического снабжения и комплектации |
ООО "НИЦ "ЭНЕРГО", г. Москва |
20.04.2022 |
ские |
филиал Общества с ограниченной ответственностью "Газпром добыча Надым" (УМТСиК филиал ООО "Газпром добыча Надым"), Ямало-Ненецком автономном округе, г. Надым | ||||||||||||
3. |

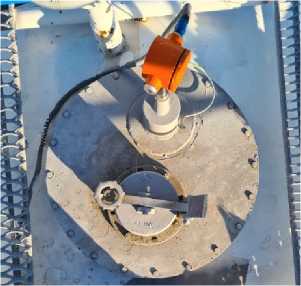

Резервуар горизонтальный стальной цилиндрический |
РГС-55 |
Е |
86684-22 |
5 |
Целино-градсельмаш, Казахстан (изготовлены в 1986 г.) |
Целино-градсельмаш, Казахстан |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Управление материальнотехнического снабжения и комплектации филиал Общества с ограниченной ответственностью "Газпром добыча Надым" (УМТСиК филиал ООО "Газпром добыча Надым"), Ямало-Ненецком автономном округе, г. Надым |
ООО "НИЦ "ЭНЕРГО", г. Москва |
20.04.2022 |
4. |

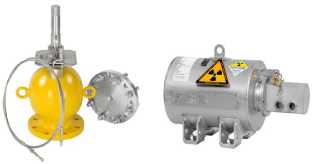

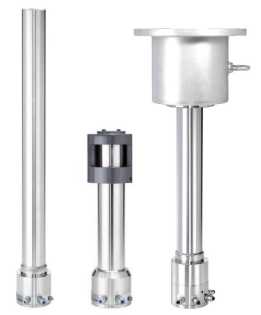

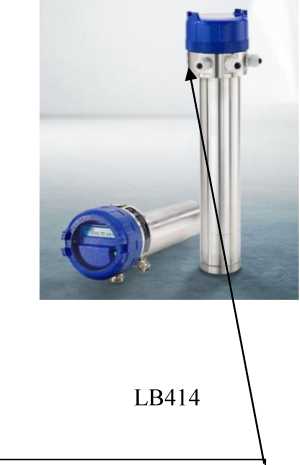

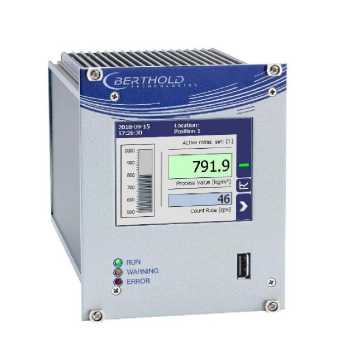

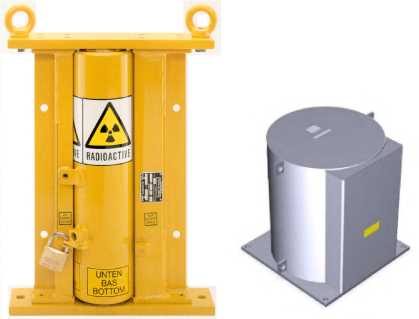

Комплексы радиоизотопные измерений уровня и плотности |
LB |
С |
86685-22 |
6040, 6002, 6011, 8101, 6850,6025, 14025 |
Фирма Berthold Technologies GmbH & Co. KG, Германия |
Фирма Berthold Technologies GmbH & Co. KG, Германия |
ОС |
МП 19221-2021 |
для ком-плек-сов измерений плотности - |
Общество с ограниченной ответственностью "РИП" (ООО "РИП"), г. Челябинск |
УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург |
19.05.2022 |
1 год; для ком-плек-сов измерений уровня - 3 года | |||||||||||||
5. |
Аппаратура контрольнопроверочная технологическая |
ТКПА- Р-317П |
С |
86686-22 |
01 |
Общество с ограниченной ответственностью "Научно-производственное предприятие "Автоматизированные измерительные комплексы" (ООО "НПП "АИК"), г. Москва |
Общество с ограниченной ответственностью "Научно-производственное предприятие "Автоматизированные измерительные комплексы" (ООО "НПП "АИК"), г. Москва |
ОС |
ЛМАЕ.411 729.005 МП |
1 год |
Общество с ограниченной ответственностью "Научно-производственное предприятие "Ав-томатизиро-ванные измерительные комплексы" (ООО "НПП "АИК"), г. Москва |
ФГБУ "ГНМЦ" Минобороны России, Московская обл., г. Мытищи |
25.10.2021 |
6. |

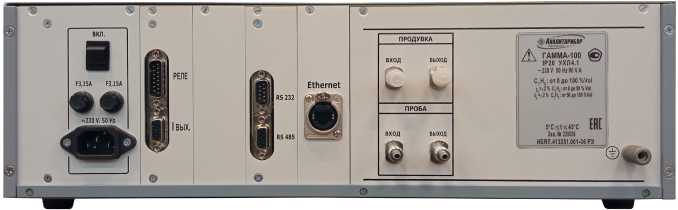

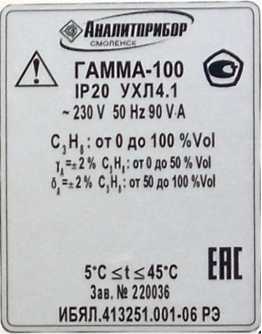

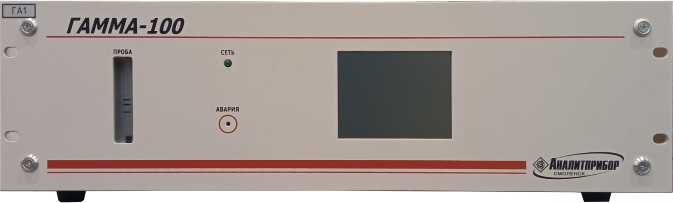

Газоанализатор |
ГАМ МА-100 |
Е |
86687-22 |
220036 |
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитпри-бор" (ФГУП "СПО "Ана-литприбор"), г. Смоленск |
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитпри-бор" (ФГУП "СПО "Ана-литприбор"), г. Смоленск |
РФ |
ИБЯЛ.4132 51.00106.02 МП |
1 год |
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитпри-бор" (ФГУП "СПО "Ана-литприбор"), г. Смоленск |
ФГБУ "ВНИИМС", г. Москва |
23.06.2022 |
7. |

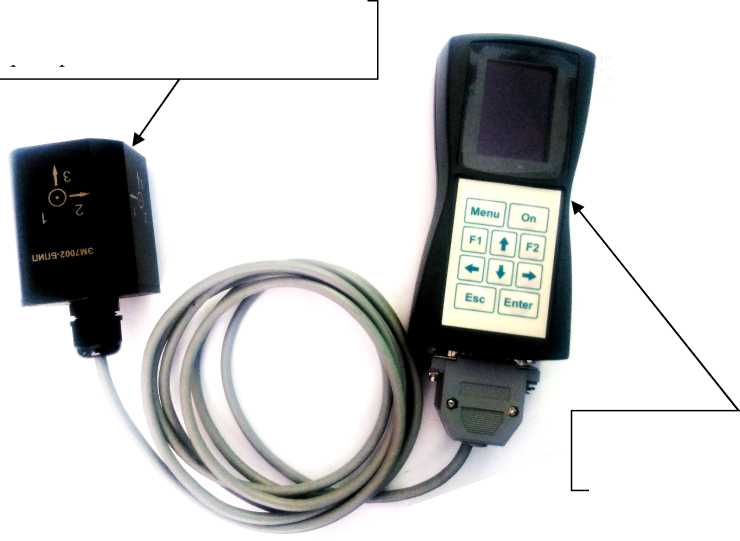

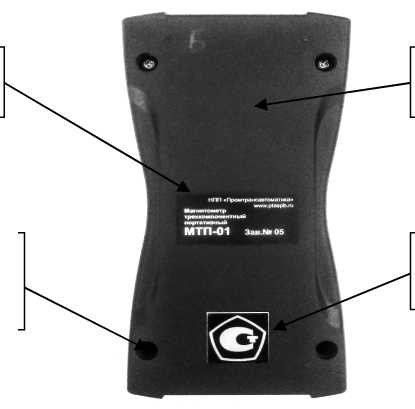

Магнитометры трехкомпонентные порта- |
МТП-01 |
С |
86688-22 |
01 |
Акционерное общество "Научно-производ- |
Акционерное общество "Научно-производ- |
ОС |
МП 2205001-2022 |
1 год |
Акционерное общество "Научно-производ- |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт- |
01.07.2022 |
тивные |
ственное предприятие "Промтрансав-томатика" (АО "НПП "Промт-рансавтомати-ка"), г. Санкт- Петербург |
ственное предприятие "Промтрансав-томатика" (АО "НПП "Промт-рансавтомати-ка"), г. Санкт-Петербург |
ственное предприятие "Промтрансав-томатика" (АО "НПП "Промт-рансавтомати-ка"), г. Санкт-Петербург |
Петербург | |||||||||
8. |

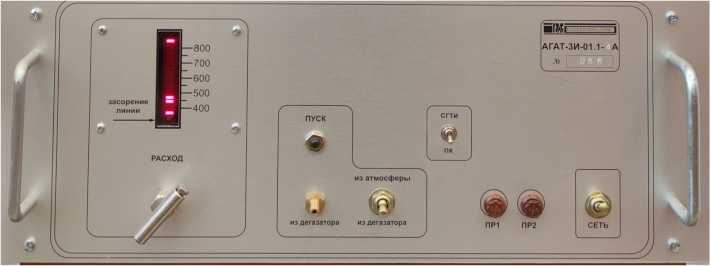

Газоанализаторы суммарные |
АГАТ- 3И |
С |
86689-22 |
066, 067, 068 |
Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО НПК "Геоэлектроника сервис"), г. Тверь |
Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО НПК "Геоэлектроника сервис"), г. Тверь |
ОС |
МП- 473/04 2022 |
1 год |
Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО НПК "Геоэлектроника сервис"), г. Тверь |
ООО "ПРОММАШ ТЕСТ", г. Москва |
28.04.2022 |
9. |

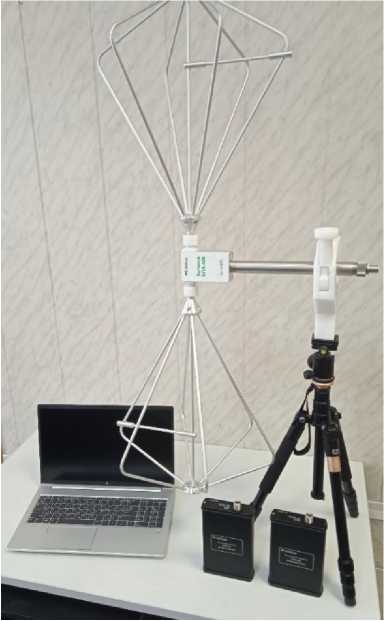

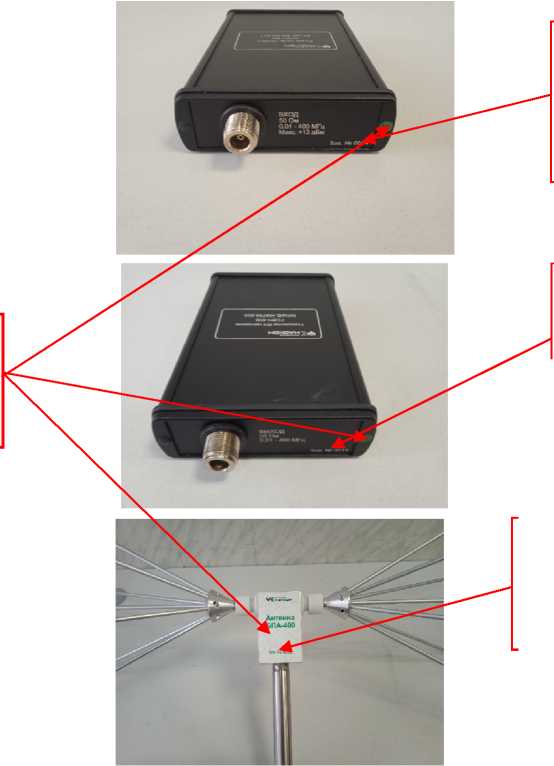

Системы измерительные автоматизирован-ные |
"Тан дем" |
С |
86690-22 |
0014 |
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
ОС |
МП.ЛТДВ. 411734.007 |
1 год |
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
ФБУ "Новосибирский ЦСМ", г. Новосибирск |
30.06.2022 |
10. |

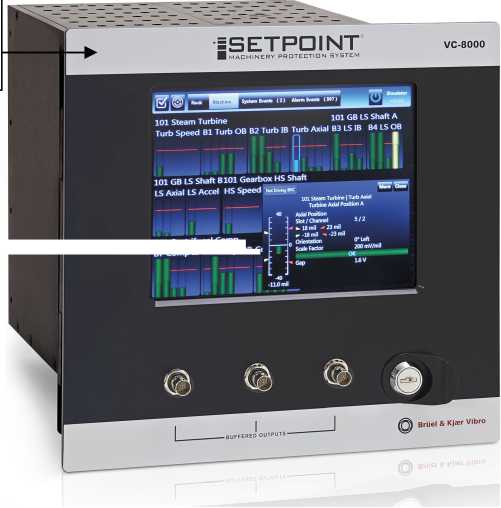

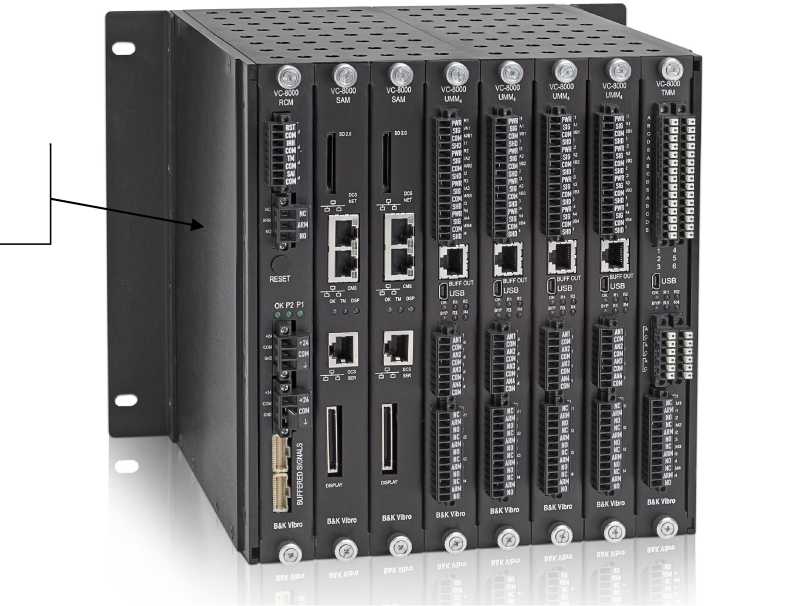

Системы вибродиагностики, мониторинга и защиты |
VC-8000 SETPOI NT |
С |
86691-22 |
359 |
BK Vibro America Inc, США |
BK Vibro America Inc, США |
ОС |
МП 204/3 11-2022 |
3 года |
Общество с ограниченной ответственностью "Орбита" (ООО "Орбита"), г. Москва |
ФГБУ "ВНИИМС", г. Москва |
15.06.2022 |
11. |

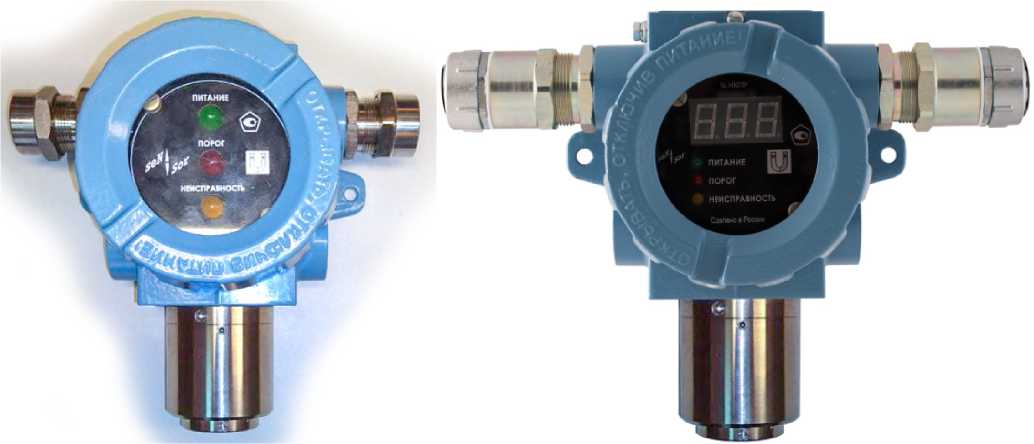

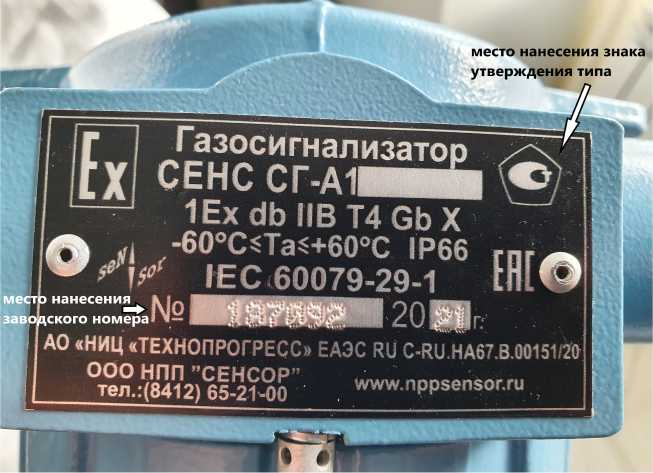

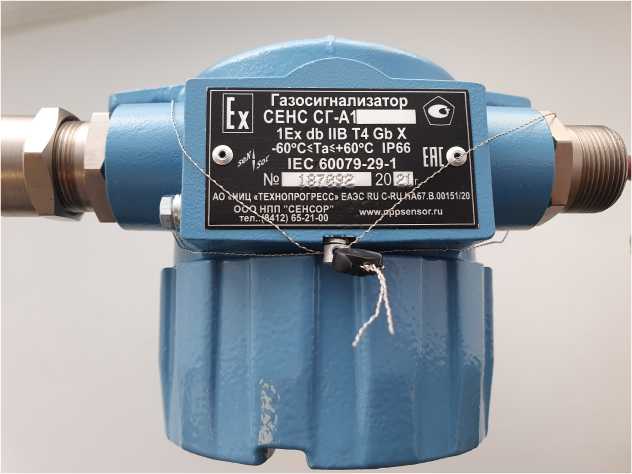

Газосигнализаторы |
СЕНС СГ-А1 |
С |
86692-22 |
187089, 187090, 187094, 187092 |
Общество с ограниченной ответственностью Научно- |
Общество с ограниченной ответственностью Научно- |
ОС |
РТ-МП-1078-4482021 |
1 год |
Общество с ограниченной ответственностью Научно- |
ФБУ "Ростест-Москва", г. Москва |
23.05.2022 |
производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская область, г. Заречный |
производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская область, г. Заречный |
производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская область, г. Заречный | |||||||||||
12. |

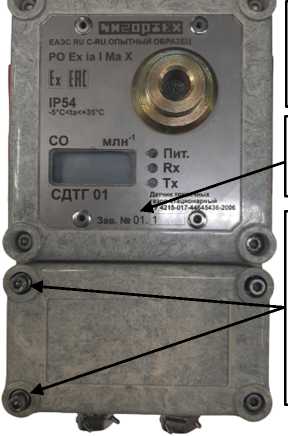

Датчики токсичных газов стационарные |
СДТГ |
С |
86693-22 |
01.1, 01.3 |
Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингор-тех"), г. Екатеринбург |
Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингор-тех"), г. Екатеринбург |
ОС |
МП- 469/04 2022 |
1 год |
Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех"), г. Екатеринбург |
ООО "ПРОММАШ ТЕСТ", г. Москва |
03.06.2022 |
13. |

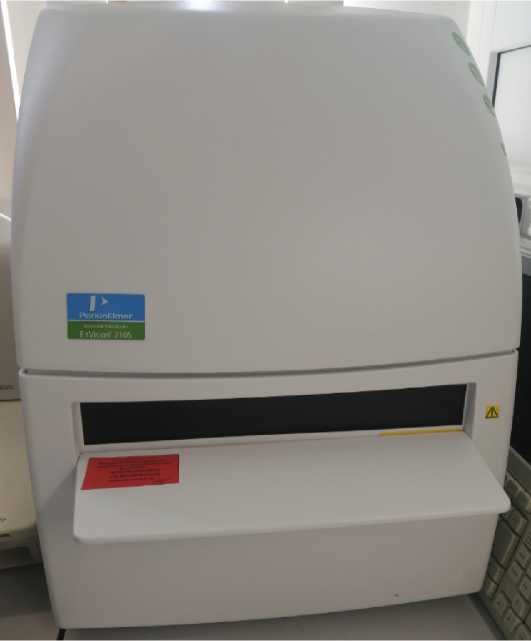

Анализатор планшетный многофункциональный |
EnVision 2105 0010 |
Е |
86694-22 |
1050819 |
PerkinElmer & Analytical Sciences Ltd., Великобритания |
PerkinElmer, США |
ОС |
МП 028.Д4-22 |
1 год |
Общество с ограниченной ответсвенно-стью "АЛИРА" (ООО "АЛИ-РА"), г. Москва |
ФГУП "ВНИИОФИ", г. Москва |
12.07.2022 |
14. |

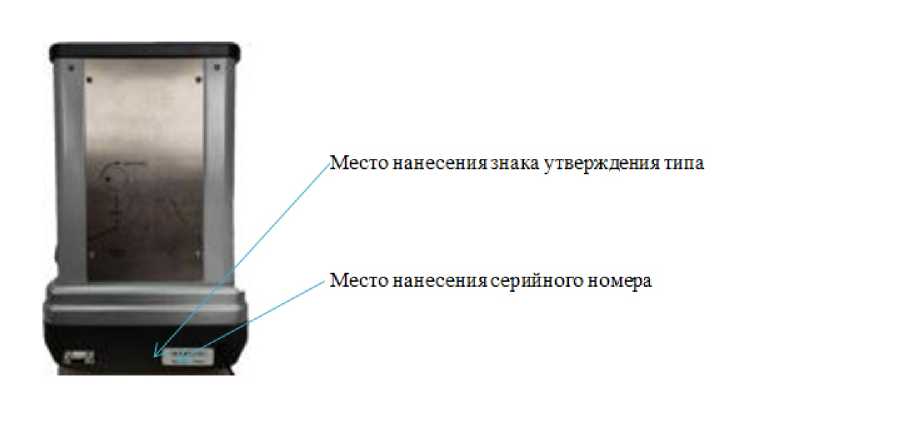

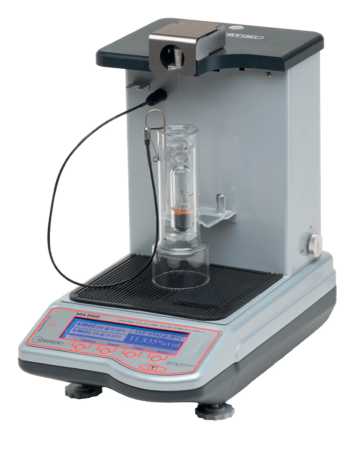

Измерители относительной плотности жидкостей |
MIA |
С |
86695-22 |
Мод. MIA 2020 BASIC зав. №№ 158294, 158293, 159237; мод. MIA 2020 зав. № 158291 |
GIBERTINI ELETTRONI- CA s.r.l., Италия |
GIBERTINI ELETTRONI-CA s.r.l., Италия |
ОС |
РТ-МП-23- 448-2022 |
1 год |
Акционерное общество "До-нау Лаб Москва" (АО "Донау Лаб Москва"), г. Москва |
ФБУ "Ростест-Москва", г. Москва |
30.03.2022 |
15. |

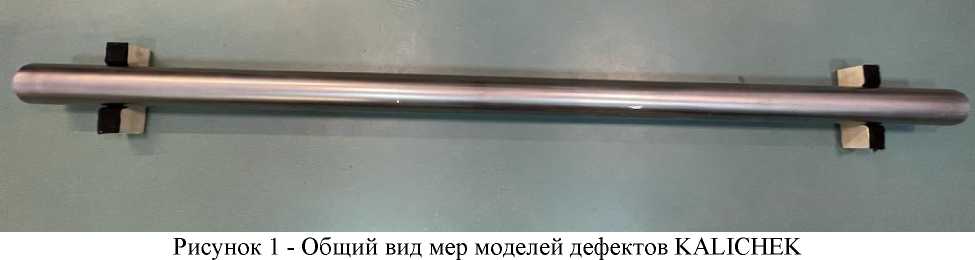

Меры моделей дефектов |
KALICH EK |
С |
86696-22 |
001 |
Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультра-крафт"), Вологодская обл., г. Череповец |
Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультра-крафт"), Воло годская обл., г. Череповец |
ОС |
МП 20327-2022 |
2 года |
Закрытое акционерное общество "Уль-тракрафт" (ЗАО "Ультра-крафт"), Вологодская обл., г. Череповец |
ФГУП "ВНИИМС", г. Москва |
09.06.2022 |
16. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Башкирская сетевая компания" вторая очередь (АИИС КУЭ ООО "БСК" вторая очередь) |
Обозна чение отсутствует |
Е |
86697-22 |
002 |
Общество с ограниченной ответственностью "Башкирская сетевая компания" (ООО "БСК"), г. Уфа |
Общество с ограниченной ответственностью "Башкирская сетевая компания" (ООО "БСК"), г. Уфа |
ОС |
МП- 312601 0069.22 |
4 года |
Общество с ограниченной ответственностью "НПК" (ООО "НПК"), г. Москва |
ООО ИИГ "КАРНЕОЛ", г. Магнитогорск |
27.05.2022 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86682-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы ШТРИХ-ПРИНТ 6
Назначение средства измеренийВесы ШТРИХ-ПРИНТ 6 (далее - весы) предназначены для статического измерения массы товаров с печатанием этикетки.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик и терминал. В корпусе весов встроено устройство для печати на этикетках, с кассетной заправкой (далее - принтер).
Весы выпускаются в следующих конструктивных исполнениях:
-
- дисплей и клавиатура установлены на передней панели корпуса весов, встроенный принтер (в обозначении весов - индекс Ф1);
-
- дисплей продавца и клавиатура установлены на передней панели корпуса весов, дисплей покупателя встроен в заднюю панель корпуса весов, встроенный принтер (индекс Ф2);
-
- дисплей продавца и клавиатура установлены на передней панели корпуса весов, дисплей покупателя установлен в стойке индикации, крепящейся к корпусу весов, встроенный принтер (индекс М1);
-
- дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс М2);
-
- дисплей и кнопочная клавиатура для покупателя закреплены на корпусе весов посредством стойки, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс С).
Весы с индексами Ф1 и Ф2 предназначены для предварительной фасовки товара и нанесения этикеток на расфасованный товар, а также для фасовки непосредственно в торговом зале.
Весы с индексами М1 и М2 предназначены для использования в мелких и средних сетях, в розничных магазинах в качестве фасовочных, торговых, прилавочных весов;
Весы с индексом С предназначены для самообслуживания, когда взвешивание и этикетирование весового товара выполняется покупателями самостоятельно.
Общий вид весов конструктивных исполнений показан на рисунке 1, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 2.

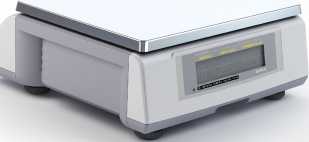

Индекс Ф1
Индекс Ф2
Индекс М1
Индекс М2
Индекс С

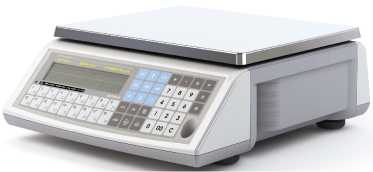

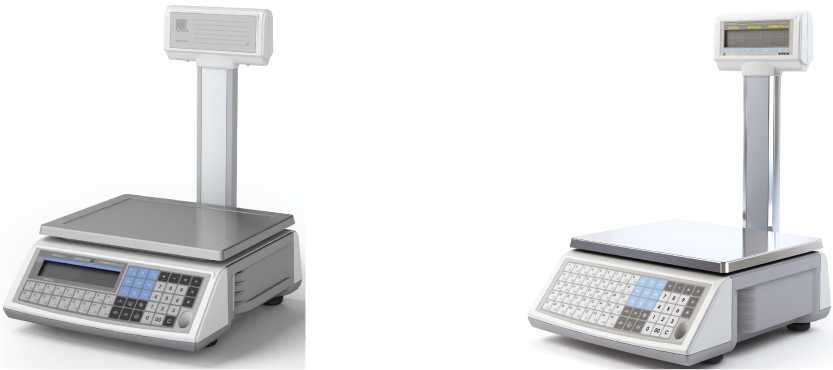

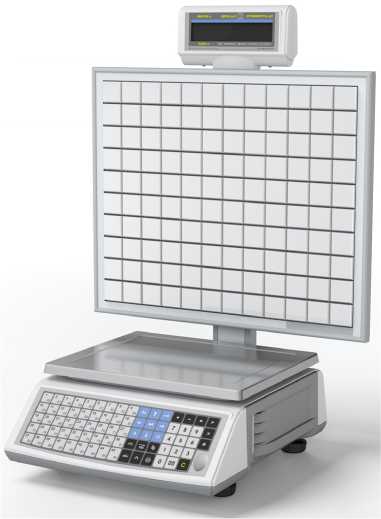

Рисунок 1 - Общий вид весов различных конструктивных исполнений
(вид при снятой платформе ГПУ)

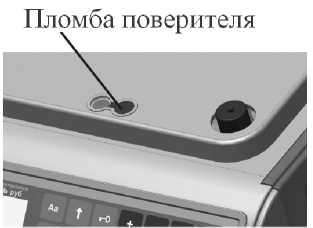

Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки
Весы изготавливаются двухинтервальными в двух модификациях: - 15-2.5 и 30-5.10, отличающихся значениями максимальной нагрузки (Max) и поверочного интервала (e).
В терминалах весов используются жидкокристаллические дисплеи.
Весы поставляются с интерфейсами RS232, Ethernet, USB, SD-memory Card, Wi-Fi.
Обозначение весов для заказа имеет вид: Весы ШТРИХ-ПРИНТ 6 [1] [2]-[3], где ШТРИХ-ПРИНТ - обозначение типа весов;
-
[1] - индекс конструктивного исполнения: Ф1, Ф2, М1, М2, или С;
-
[2] - значения максимальной нагрузки (Max) весов, кг: 15 или 30;
-
[3] - значения поверочного интервала (e) весов, г: 2.5 или 5.10.
Пример обозначения весов при заказе: Весы ШТРИХ-ПРИНТ 6 М2 15-2.5 (весы ШТРИХ-ПРИНТ 6, дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер; значение максимальной нагрузки (Max): - до 15 кг, значение поверочного интервала (e) - 2.5 г.).
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
-
- вычисление стоимости товаров по массе и цене;
-
- вычисление стоимости штучных товаров по количеству и цене за штуку;
-
- суммирование стоимости товаров, включая штучные товары;
-
- программирование цен товаров и вызов их из энергонезависимой памяти весов;
-
- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);
-
- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.
На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- условное обозначение весов;
- наименование или товарный знак предприятия-изготовителя;
- номер весов в числовом формате, нанесенный типографским способом, по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max ...);
-
- значение минимальной нагрузки (Min ..);
-
- значение поверочного деления (e = .);
-
- значение максимальной выборки массы тары (Т = - .);
-
- знак утверждения типа средства измерений;
-
- особый диапазон рабочих температур;
-
- параметры электрического питания;
-
- год изготовления.
Программное обеспечение
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре и защищен пломбой, как показано на рисунке 2.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.
Нормирование метрологических характеристик производится с учетом применения ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SHTRIH-PRINT WM |
Номер версии (идентификационный номер) ПО |
V6.x |
Цифровой идентификатор ПО |
-* |
где х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО; * - данные недоступны, так как данное ПО после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунке 2:
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности по ГОСТ OIML R 76-1-2011 .................................................... средний (III).
Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m), число поверочных интервалов (n) и диапазона выборки массы тары весов (Т-), приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Обозначение модификаций весов |
Min, кг |
Max, кг |
e = d, г |
m, кг |
mpe, г |
n |
Т-, кг |
15-2.5 |
0,04 |
6 |
2 |
от 0,04 до 1 включ. |
±1 |
3000 |
от 0 до 7,5 |
св. 1 до 4 включ. |
±2 | ||||||
св. 4 до 6 включ. |
±3 | ||||||
15 |
5 |
св. 6 до 10 включ. |
±5 |
3000 | |||
св. 10 до 15 включ. |
±7,5 | ||||||
30-5.10 |
0,1 |
15 |
5 |
от 0,1 до 2,5 включ. |
±2,5 |
3000 |
от 0 до 15 |
св. 2,5 до 10 включ. |
±5 | ||||||
св. 10 до 15 включ. |
±7,5 | ||||||
30 |
10 |
св. 15 до 20 включ. |
±10 |
3000 | |||
св. 20 до 30 включ. |
±15 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Показания индикации массы, кг, не более |
Мах +9е |
Диапазон установки на нуль и слежения за нулём, не более, % от Max |
4 |
Диапазон первоначальной установки нуля, не более, % от Max |
20 |
Технические характеристики весов приведены в таблице 4.
Таблица 4 - Технические характеристики
Особый диапазон рабочих температур, °С |
от плюс 10 до плюс 40 |
Электрическое питание весов от сети переменного тока:
|
от 195,5 до 253 от 49 до 51 |
Потребляемая мощность, В-А, не более |
100 |
Значение вероятности безотказной работы за 2000 ч |
0,92 |
Средний срок службы, лет |
10 |
Значения размеров ГПУ, габаритных размеров и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.
Таблица 5 - Габаритные размеры и масса весов
Индекс исполнения |
Размеры ГПУ (Д X Ш), мм, не более |
Габаритные размеры весов (Д x Ш x В), мм, не более |
Масса весов, кг, не более |
1 |
2 |
3 |
4 |
Ф1 |
346 x 284 |
359 x 400 x 157 |
9 |
Ф2 |
346 x 284 |
359 x 400 x 157 |
9 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
М1 |
346 х 284 |
359 х 435 х 501 |
10 |
М2 |
346 х 284 |
359 х 435 х 501 |
10 |
С |
346 х 284 |
503 х 437 х 722 |
15,5 |
наносится типографским способом на титульный лист Паспорта и Руководства по эксплуатации, и фотохимическим способом на табличку, закрепленную на корпусе весов.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
ШТРИХ-ПРИНТ 6 |
1 |
Паспорт |
8М21011.00.000ПС |
1 |
Руководство по эксплуатации |
8М21011.00.000РЭ |
1 |
изложены в Руководстве по эксплуатации «Весы ШТРИХ-ПРИНТ 6 SM21011.00.000РЭ» (раздел 1 «Назначение изделия»).
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ТУ 28.29.31-026-56828934-2022 «Весы ШТРИХ-ПРИНТ 6. Технические условия».
ПравообладательАкционерное общество «Штрих-М» (АО «Штрих-М»)
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143403, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846
Телефон (факс): +7(495) 787-60-90, Факс (495) 787-6099
Е-mail: info@shtrih-m.ru
ИзготовителиАкционерное общество «Штрих-М» (АО «Штрих-М»)
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143403, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846
Телефон (факс): +7(495) 787-60-90, Факс (495) 787-6099
Е-mail: info@shtrih-m.ru
Общество с ограниченной ответственностью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель»)
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4 Юридический адрес: 143403, Московская обл., г. Красногорск, ул. Речная, д. 8, ИНН 5024054445
Тел. (495) 787-6090, Факс (495) 787-6099
E-mail: info@shtrih-m.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8 Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86683-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-25
Назначение средства измеренийРезервуары горизонтальные стальные цилиндрические РГС-25 (далее - резервуары) предназначены для приема, хранения и измерений объёма светлых нефтепродуктов.
Описание средства измеренийПринцип действия резервуаров основан на заполнении и сливе из них светлых нефтепродуктов до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды с плоскими днищами, оборудованные приемо-раздаточными устройствами и люками.
Конструкция резервуаров предусматривает наземную установку.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические РГС-25 с заводскими номерами 1, 2, 3. Резервуары расположены по адресу Ямало-Ненецкий автономный округ, п. Пангоды, Промзона.
Заводской номер резервуаров нанесен с помощью краски на корпус резервуара в виде цифрового кода.

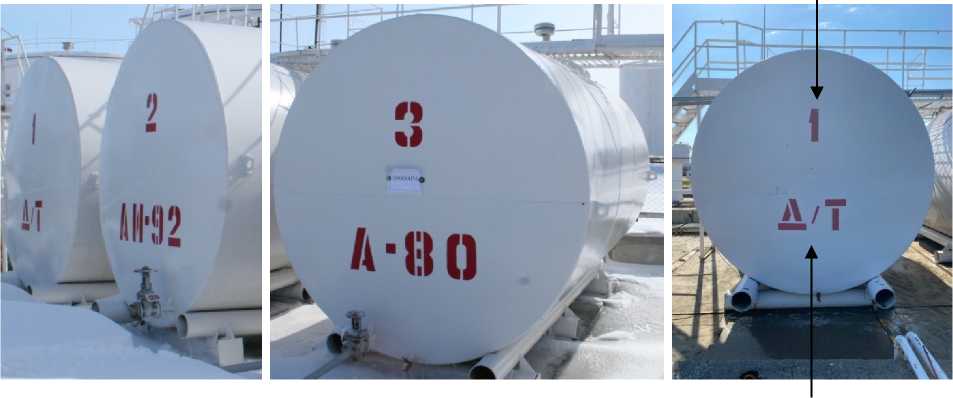

Общий вид резервуаров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на резервуары не предусмотрено. Пломбирование мест настройки (регулировки) резервуаров не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

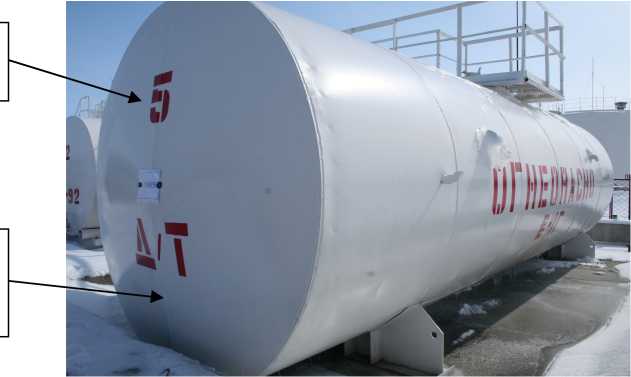

Рисунок 1 - Общий вид резервуаров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный объем, м3 |
25 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (диаметрхдлина), мм, не более: - зав. № 1 |
2755x4243 |
- зав. № 2 |
2764x4239 |
- зав. № 3 |
2760x4248 |
Тип рабочей среды |
светлые нефтепродукты |
Температура окружающей среды, °С |
от -60 до +40 |
наносится на титульный лист паспорта типографским способом и на корпус резервуара любым технологическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный стальной цилиндрический |
РГС-25 |
1 шт. |
Паспорт |
- |
1 экз. |
приведены в разделе 3 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЦелиноградсельмаш, Казахстан
Адрес: ул. Орлыкол, 4/1, Целиноград, Казахстан
ИзготовителиЦелиноградсельмаш, Казахстан (изготовлены в 1990 г.)
Адрес: ул. Орлыкол, 4/1, Целиноград, Казахстан
Испытательный центрОбщество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86684-22 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар горизонтальный стальной цилиндрический РГС-55
Назначение средства измеренийРезервуар горизонтальный стальной цилиндрический РГС-55 (далее - резервуар) предназначен для приема, хранения и измерений объёма светлых нефтепродуктов.
Описание средства измеренийПринцип действия резервуара основан на заполнении и сливе из него светлых нефтепродуктов до определенного уровня, соответствующего объему, указанному в градуировочной таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд с коническим днищем, оборудованный приемо-раздаточными устройствами и люками.
Конструкция резервуара предусматривает наземную установку.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический РГС-55 с заводским номером 5. Резервуар расположен по адресу ЯмалоНенецкий автономный округ, п. Пангоды, Промзона.
Заводской номер резервуара нанесен с помощью краски на корпус резервуара в виде цифрового кода.

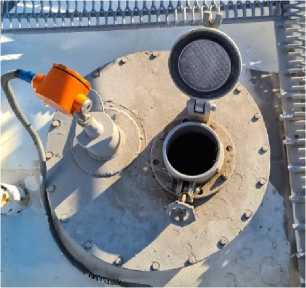

Общий вид резервуара с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на резервуар не предусмотрено. Пломбирование мест настройки (регулировки) резервуара не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид резервуара с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный объем, м3 |
55 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (диаметрхдлина цилиндрической части), мм, не более |
2769x9108 |
Тип рабочей среды |
светлые нефтепродукты |
Температура окружающей среды, °С |
от -60 до +40 |
наносится на титульный лист паспорта типографским способом и на корпус резервуара любым технологическим способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный стальной цилиндрический |
РГС-55 |
1 шт. |
Паспорт |
- |
1 экз. |
приведены в разделе 3 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЦелиноградсельмаш, Казахстан
Адрес: ул. Орлыкол, 4/1, Целиноград, Казахстан
ИзготовителиЦелиноградсельмаш, Казахстан (изготовлены в 1986 г.)
Адрес: ул. Орлыкол, 4/1, Целиноград, Казахстан
Испытательный центрОбщество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86685-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы радиоизотопные измерений уровня и плотности LB
Назначение средства измеренийКомплексы радиоизотопные измерений уровня и плотности LB предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Описание средства измеренийПринцип действия комплексов радиоизотопных измерений уровня и плотности LB (далее - комплексы) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды и толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности или уровне измеряемой среды, поступают в блок обработки информации или в блок детектирования, где анализируются микропроцессорной схемой и преобразуются в значения плотности или уровня, которые могут передаваться на автоматизированное рабочее место.
В зависимости от типа резервуара или трубопровода, условий эксплуатации комплекса конструктивно комплексы могут состоять из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации, монтажных элементов. Комплекс может эксплуатироваться как в полной комплектации, так и в частичной комплектации. Определяемая комплексом величина (уровень или плотность) приводится в паспорте комплекса. У комплексов, предназначенных для измерений уровня, в составе которых один блок детектирования, могут входить удлинительные модули, позволяющие увеличивать диапазон измерений уровня до 8 м. Один блок обработки информации может поддерживать от 1 до 4 блоков детектирования. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать диапазон измерений уровня до 50 м. В комплексах применяются блоки детектирования: LB480, LB414, LB490, LB4700, LB54xx, LB67xx, где хх могут иметь числовое значение, и блоки обработки информации: LB470, LB474, LB475.
Для измерений плотности в комплексах могут применяться источники гамма-излучения с радионуклидом 22Na, 137Cs, 60Co, для измерений уровня в комплексах могут применяться источники гамма-излучения с радионуклидом 137Cs, 60Co, помещённые в контейнеры типа БГИ-ЗРК-60, БГИ-ЗРК-80, LB744x, P100-P270, LB8300, LB80x0, LB8125, БГИ-ххх, FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, VEGASOURCE 3x или контейнеры, обладающие аналогичными характеристиками в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Блок детектирования представляет собой сцинтиллятор на основе иодида натрия (NaI) или поливинилтолуола (ПВТ), или иодида цезия (CsI), через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
Комплексы выпускаются в обычном и взрывозащищенном исполнениях. Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер комплексов наносится на маркировочную табличку, закрепленную на корпусе блока детектирования (при отсутствии в составе комплекса блока обработки информации) или на корпусе блока обработки информации способом лазерной гравировки, имеет числовой или число-буквенный формат. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

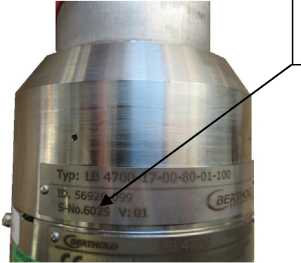

Общий вид комплексов с указанием мест нанесения заводского номера представлен на рисунках 1-3.
LB4700, LB54xx,
LB67xx
LB480, LB490
Место нанесения заводского номера
LB4700, LB54xx, LB67xx

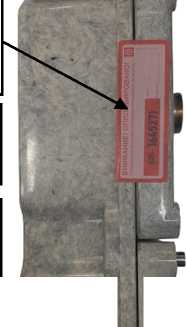

Рисунок 1 - Общий вид блоков детектирования с указанием мест нанесения заводского номера
Место нанесения заводского номера

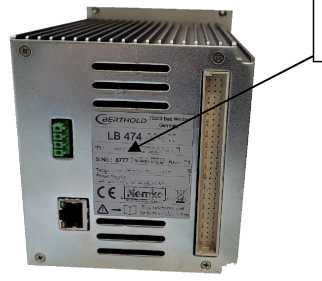

Рисунок 2 - Общий вид блоков обработки информации с указанием места нанесения заводского номера
БГИ -ххх
P100-P270 LB744x
FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s
LB80x0
БГИ-ЗРК-60,
БГИ-ЗРК-80
VEGASOURCE 3x LB8300
Рисунок 3 - Общий вид вариантов блоков гамма-излучения
Пломбирование комплекса не предусмотрено.
Программное обеспечениеКомплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BERTHOLD TECHNOLOGIES |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB414) |
не ниже 1.1.0 |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB480) |
не ниже 1.00.00 |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB490) |
не ниже 1.хх |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB4700) |
не ниже 12.06.09 |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB54xx) |
не ниже 1.13 |
Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB67xx) |
не ниже 00.01.02 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний плотности1, кг/м3 |
от 0 до 15000 |
Диапазон измерений плотности1, кг/м3 |
от 500 до 3000 |
Диапазон измерений уровня (для одного детектора)2, мм |
от 0 до 8000 |
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня3, % |
±1,0 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений плотности3, %:
|
±1,0 ±5,0 |
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при имитационном способе поверки3, % |
±1,5 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений плотности при имитационном способе поверки и поверке с помощью весов методом Архимеда3, %:
|
±1,5 ±5,0 |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, % |
±0,1 |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений плотности при изменении температуры окружающего воздуха от нормальной на каждые 10 C, % |
±0,1 |
Примечания: 1Диапазон показаний и диапазон измерений плотности определяются комплектацией конкретного комплекса и приводятся в паспорте комплекса. 2Верхнее значение диапазона измерений уровня определяется комплектацией конкретного комплекса и приводится в паспорте комплекса. 3Пределы допускаемой основной погрешности измерений комплекса зависят от метода поверки, который определяется особенностями места установки, монтажа комплекса, и приводятся в паспорте комплекса. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение постоянного тока, В |
25±7 |
- напряжение переменного тока, В |
от 115 до 230 |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, В-А, не более |
30 |
Выходной сигнал: | |
- аналоговый, мА |
от 4 до 20 |
- импульсный, В |
от 0 до 10 |
- цифровой |
RS485, HART |
Габаритные размеры блока гамма-излучения в контейнере, мм, не более: | |
- длина |
455 |
- ширина |
350 |
- высота |
2300 |
Габаритные размеры блока детектирования, мм, не более: | |
- диаметр |
190 |
- длина |
8310 |
Габаритные размеры блока обработки информации, мм, не более: | |
- длина |
180 |
- ширина |
180 |
- высота |
200 |
Масса блока детектирования, кг, не более |
27 |
Масса блока обработки информации, кг, не более |
6 |
Масса блока гамма-излучения в контейнере, кг, не более |
90 |
Наименование характеристики |
Значение |
Условия эксплуатации блоков детектирования:
3 5 оС, без конденсации влаги, % |
от -40 до +60 от 10 до 95 |
Условия эксплуатации блоков обработки информации:
3 5 оС, без конденсации влаги, % |
от -20 до +60 от 10 до 95 |
Средняя наработка на отказ, ч |
70000 |
Средний срок службы, лет |
15 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренияТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Комплекс радиоизотопный измерений уровня и плотности |
LB |
1 шт.1 |
Монтажные элементы |
- |
1 шт.2 |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
ПС 26.51.52-100-2022 |
1 экз. |
Примечания:
2 количество в соответствии с заказом |
приведены в разделе «Методика измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к комплексам радиоизотопным измерений уровня и плотности LBПриказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
ПравообладательФирма Berthold Technologies GmbH & Co. KG, Германия
Адрес: Германия, Calmbacher Str. 22, 75323 Bad Wildbad.
ИзготовительФирма Berthold Technologies GmbH & Co. KG, Германия
Адрес: Германия, Calmbacher Str. 22, 75323 Bad Wildbad.
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86686-22 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П
Назначение средства измеренийАппаратура контрольно-проверочная технологическая ТКПА-Р-317П (далее -ТКПА-Р-317П) предназначена для измерений и воспроизведения радиотехнических и радиоэлектронных, электрических величин в автоматическом режиме параметров изделия 9М317, учебно-действующего варианта изделия 9М317УД, первого отсека изделия 9М317(УД), а также сменного прибора Э2-1 как в составе изделия, так и автономно.
Описание средства измеренийПринцип действия ТКПА-Р-317П основан на последовательном формировании управляющих сигналов, обеспечивающих работу объекта контроля (далее - ОК), и контроле параметров сигналов откликов, характеризующих работоспособность изделия 9М317.
ТКПА-Р-317П представляет собой аппаратно-программный комплекс, осуществляющий функции контроля величины напряжений источников питания постоянного тока, подаваемых на ОК и величины потребляемых токов, контроля линейных напряжений источника питания переменного тока, контроля частоты напряжений переменного тока, контроля правильности чередования фаз и токов, потребляемых по фазам источника питания, формирования сигналов импульсных последовательных кодов (ИПК), формирования напряжений постоянного тока, контроля параметров выходных сигналов с ОК, формирования управляющих сигналов в виде напряжений постоянного тока заданной величины, формирования специальных сигналов СВЧ, имитации среды распространения радиосигнала, представления на экране компьютера значений контролируемых величин в цифровой или графической форме и их архивирования, документирования значений контролируемых величин в виде протоколов проверки.
Конструктивно ТКПА-Р-317П состоит из стойки аппаратной, включающей в свой состав формирователь сигналов головного и опорного каналов ЛМАЕ.468171.002, установку модульную 1 ЛМАЕ.411728.024, установку модульную 2 ЛМАЕ.411728.025, модуль сопряжения ЛМАЕ.468348.003, блок обеспечения безопасности ЛМАЕ.468244.001, блок вторичного электропитания ЛМАЕ.436717.001, источник бесперебойного питания, программируемый трехфазный источник переменного тока 320ASX, рабочего места оператора со средствами ввода/вывода информации, комплекта соединительных кабелей, комплекта пневматического оборудования для проверки турбогенераторного источника (далее - ТГИ) изделия, навесного СВЧ оборудования, блока проверки пироцепей БППЦ-01.
Серийный номер, идентифицирующий каждый экземпляр ТКПА-Р-317П, указывается на информационной наклейке на передней стороне корпуса ТКПА-Р-317П в формате цифрового обозначения.

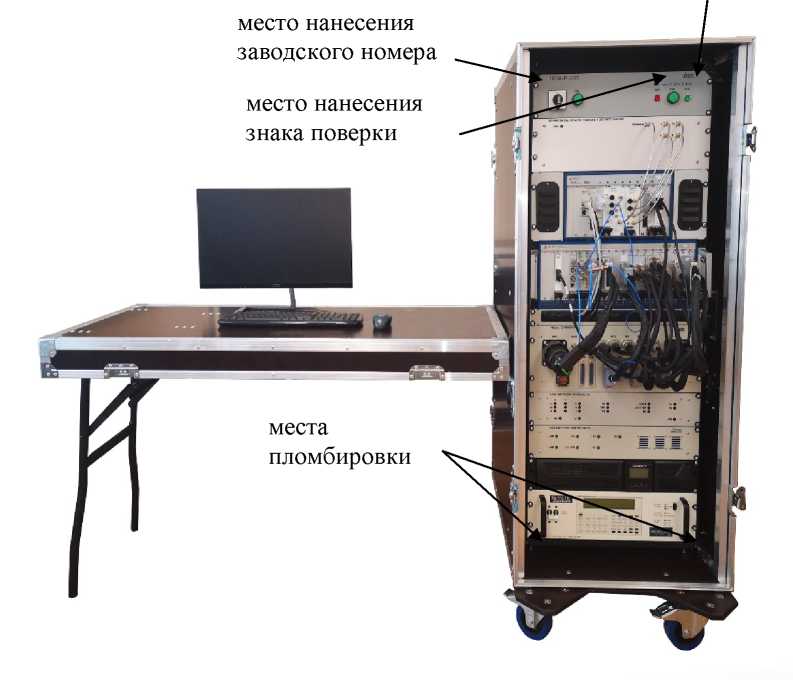

Общий вид ТКПА-Р-317П, места нанесения наклейки «Знак утверждения типа», знака поверки, заводского номера и пломбировки представлены на рисунке 1.
Пломбирование предусмотрено в виде наклейки производителя на нижних винтах, скрепляющих корпус ТКПА-Р-317П.
место нанесения наклейки «Знак утверждения типа»
5УЖГ
места пломбировки '
место нанесения заводского номера
место нанесения знака поверки
• о»
Рисунок 1 - Общий вид ТКПА-Р-317П
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) ТКПА-Р-317П представляет собой специализированное программное обеспечение (СПО) «Проверка изделия 9М317».
Идентификационные данные (признаки) метрологически значимой части СПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Проверка изделия 9М317» |
Номер версии (идентификационный номер) ПО |
1.1 |
Цифровой идентификатор ПО |
6fe75521d4ca70eb3e73f6251944e46c |
Другие идентификационные данные (если имеются) |
MD-5 |
Метрологически значимая часть СПО ТКПА-Р-317П и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Канал воспроизвеДения напряжения постоянного тока +28,5 В | |
Значение напряжения постоянного тока, В |
+28,5 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
от -2,85 до +1,2 |
Количество измерительных каналов |
1 |
Канал воспроизвеДения среДнекваДратического значения трехфазного напряжения переменного тока 220 В частотой 400 Гц | |
Значение напряжения переменного тока частотой 400 Гц, В |
+220 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц, В |
±11 |
Количество измерительных каналов |
1 |
Канал измерения напряжения постоянного тока +28,5 В | |
Диапазон измерений напряжения постоянного тока, В |
от +25,65 до +29,7 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±2 |
Количество измерительных каналов |
1 |
Канал измерения силы постоянного тока, потребляемого от источника +28,5 В | |
Диапазон измерений силы постоянного тока, А |
от 0 до +2,4 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±5 |
Количество измерительных каналов |
1 |
Каналы измерения напряжения переменного тока частотой 400 Гц | |
Диапазон измерений напряжения переменного тока частотой 400 Гц, В |
от +209 до +231 |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 400 Гц, % |
±3 |
Количество измерительных каналов |
3 |
Каналы измерения силы переменного тока, потребляемого по фазам «А», «В», «С» от источника 220 В частотой 400 Гц | |
Диапазон измерений силы переменного тока, А |
от +0,6 до +1,4 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±5 |
Количество измерительных каналов |
3 |
Каналы воспроизвеДения значений напряжения постоянного тока «КДУСЬ» «КДУСП», «КДУСШ», «МДЗЛУ» «МДЗЛУЛ», «КПА», «КПН», «РКН», «РКА» | |
Диапазон воспроизведения амплитуды напряжения постоянного тока, В |
от -5 до +5 |
Пределы допускаемой абсолютной погрешности воспроизведения значений напряжения постоянного тока, В |
±(0,01-ив+0,015), где ив -воспроизводимое значение напряжения |
Количество измерительных каналов |
9 |
Канал воспроизвеДения напряжения постоянного тока «U^» | |
Значение амплитуды воспроизводимого значения напряжения постоянного тока, В |
+2 |
Продолжение таблицы 2
Пределы допускаемой относительной погрешности воспроизведения значения напряжения постоянного тока, % |
±1 |
Количество измерительных каналов |
1 |
Каналы измерения напряжения постоянного тока «Фа отр», «фн отр» | |
Диапазон измерения напряжения постоянного тока, В |
от -21 до +21 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02^иизм+0,02), где иизм — измеренное значение напряжения |
Количество измерительных каналов |
2 |
Каналы измерения напряжения постоянного тока «УСА», «УСН» | |
Диапазон измерения напряжения постоянного тока, В |
от -2 до +2 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02^иизм+0,02) |
Количество измерительных каналов |
2 |
Каналы измерения напряжения постоянного тока «РКА», «РКН»,«С-РП1», «С-РП2», «С-РП3», «С-РП4», «61», «6П», «6Ш», «КДЛУ1», «КДЛУ11», «А1.1.1», «A1.1.II» | |
Диапазон измерения напряжения постоянного тока, В |
от -5 до +5 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02^иизм+0,02) |
Количество измерительных каналов |
13 |
Канал измерения напряжения постоянного тока «Ujam» | |
Диапазон измерения напряжения постоянного тока, В |
от +1 до +4,5 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±10 |
Количество измерительных каналов |
1 |
Каналы измерения напряжения постоянного тока «РК1», «РКП» | |
Диапазон измерения напряжения постоянного тока, В |
от -9 до +9 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02^иизм+0,02) |
Количество измерительных каналов |
2 |
Каналы измерения времени формирования сигналов «+27В ЭРР», «+27ВМР», «+27В ПО», «+27В ПКК1», «+27В ПКК2» | |
Диапазоны измерения времени формирования сигналов, с:
|
от +0,36 до +0,44 от +3,6 до +4,4 от +5,49 до +6,69 от +28,8 до +35,2 от +7,2 до +8,8 |
Пределы допускаемой относительной погрешности измерений времени формирования сигналов, % |
±3 |
Количество измерительных каналов |
5 |
Каналы измерения времени формирования сигналов «+5В ЗЗ», «+27В Упр.», «+5В ДВ» | |
Диапазоны измерения времени формирования сигналов, с:
|
от +3,875 до +4,125 от +5,75 до +6,25 от +7,75 до +8,25 |
Продолжение таблицы 2
Пределы допускаемой относительной погрешности измерений времени формирования сигналов, % |
±1 |
Количество измерительных каналов |
3 |
Канал воспроизвеДения тактовых импульсов ИПК | |
Значение воспроизведения длительности импульсов, мкс |
+8 |
Пределы допускаемой абсолютной погрешности воспроизведения значения длительности импульсов, мкс |
±1,2 |
Значение воспроизведения периода повторения импульсов, мкс |
+32 |
Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мкс |
±5 |
Значение воспроизведения амплитуды импульсов, В |
+5 |
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В |
от -2 до +0,5 |
Количество измерительных каналов |
1 |
Канал воспроизвеДения запускающих импульсов ИПК | |
Значение воспроизведения длительности импульсов t, мкс |
+12,8 |
Пределы допускаемой абсолютной погрешности воспроизведения значения длительности импульсов, мкс |
±1,8 |
Значение воспроизведения периода повторения импульсов T, мс |
+1,28 |
Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мс |
±0,01 |
Значение воспроизведения амплитуды импульсов U, В |
+5 |
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В |
от -2 до +0,5 |
Количество измерительных каналов |
1 |
Канал воспроизвеДения информационной последовательности импульсов ИПК | |
Значение воспроизведения периода повторения импульсов T, мкс |
+640 |
Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мкс |
±5 |
Значение воспроизведения периода повторения импульсов T, мс |
+1,28 |
Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мс |
±0,01 |
Значение воспроизведения амплитуды импульсов U, В |
+5 |
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В |
от -2 до +0,5 |
Количество измерительных каналов |
1 |
Каналы воспроизвеДения сигналов опорного и головного канала | |
Номинальное значение частоты, ГГ ц |
7 |
Пределы допускаемой абсолютной погрешности воспроизведения частоты |
±5-10-<Туст , где F -установленное значение частоты |
Диапазон воспроизведения уровня выходной мощности опорного канала, дБм |
от -83 до -15 |
Диапазон воспроизведения уровня выходной мощности головного канала, дБм |
от -105 до -35 |
Пределы допускаемой абсолютной погрешности воспроизведения уровня выходной мощности опорного и головного каналов, дБ |
±1,5 |
Продолжение таблицы 2
КСВН опорного канала |
<1,35 |
КСВН головного канала |
<1,45 |
Канал воспроизвеДения имитатора параметров среДы распространения сигнала | |
Значение воспроизведения времени задержки, нс |
+189,5 |
Пределы допускаемой абсолютной погрешности воспроизведения времени задержки, нс |
±2 |
Динамический диапазон, дБ |
от 55 до 100 |
Пределы допускаемой абсолютной погрешности воспроизведения сигнала затухания на частотах 10, 11, 12 ГГц |
±1,8 |
КСВН входа |
<1,5 |
КСВН выхода |
<1,4 |
Количество измерительных каналов |
1 |
Канал измерения частоты синусоидального сигнала | |
Диапазон измеряемых частот, МГ ц |
от 40 до 50 |
Пределы допускаемой относительной погрешности измерения частоты, Гц |
±5’10 6^^!зм — где ^!зм измеренное значение частоты |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более: - стойка аппаратная ЛМАЕ.411728.026 |
955х615х1490 |
- штанга ЛМАЕ.301223.001 |
2030x40x40 |
- монитор |
320х170х500 |
- принтер |
190x240x350 |
Масса кг, не более: - стойка аппаратная ЛМАЕ.411728.026 |
220 |
- штанга ЛМАЕ.301223.001 |
3 |
- монитор |
4 |
- принтер |
6 |
Сила тока, потребляемого от сети, не более, А |
10 |
Параметры электропитания: напряжение переменного тока, В |
220 ±11 |
частота переменного тока, Гц |
50 ±1 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха (при температуре 30 оС и более низких температурах без конденсации влаги), %. |
до 75 |
- атмосферное давление, мм рт. ст. (кПа) |
от 645 до 795 |
(от 86 до 106) |
наносится на лицевую панель ТКПА-Р-317П в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность ТКПА-Р-317П
Наименование |
Обозначение |
Количество |
Стойка аппаратная |
ЛМАЕ.411728.026 |
1 шт. |
Формирователь сигналов головного и опорного каналов |
ЛМАЕ.468171.002 |
1 шт. |
Установка модульная №1 (Блок задающих генераторов) |
ЛМАЕ.411728.024 |
1 шт. |
Установка модульная №2 (Блок измерений и управления) |
ЛМАЕ.411728.025 |
1 шт. |
Модуль сопряжения |
ЛМАЕ.468348.003 |
1 шт. |
Блок обеспечения безопасности |
ЛМАЕ.468244.001 |
1 шт. |
Блок вторичного электропитания |
ЛМАЕ.436717.001 |
1 шт. |
Источник бесперебойного питания |
UPS IPPON INNOVA RT 1K |
1 шт. |
Источник питания 3-х фазный |
320-ASX UPC3/G |
1 шт. |
Кабель коаксиальный «Г оловной канал» |
ЛМАЕ.685671.001 |
1 шт. |
Кабель коаксиальный «Опорный канал» |
ЛМАЕ.685671.002 |
1 шт. |
Кабель коаксиальный «ЗУ 54» |
ЛМАЕ.685671.003 |
1 шт. |
Кабель коаксиальный «ЗУ 41» |
ЛМАЕ.685671.004 |
1 шт. |
Кабель заземления |
ЛМАЕ.685615.003 |
1 шт. |
Ящик №1 |
- |
1 шт. |
Ключ |
9Т327.9100.180 |
1 шт. |
Ключ |
ЕИГА.296444.008 |
1 шт. |
Ручка |
ЕИГА.753732.002-01 |
1 шт. |
Ключ (5,5х7) 7811-0002 |
ГОСТ2839-70 |
1 шт. |
Ключ (17х19) 7811-0023 |
ГОСТ2839-70 |
1 шт. |
Ключ (24х27) 7811-0026 |
ГОСТ2839-70 |
1 шт. |
Ключ (30х32) 7811-0042 |
ГОСТ2839-70 |
1 шт. |
Отвертка (155х0,6) 7810-0911 |
ГОСТ17199-88 |
1 шт. |
Отвертка (190х1) 7810-0982 |
ГОСТ17199-88 |
1 шт. |
Ключ для шлицевых гаек |
НК011 |
1 шт. |
Ключ для шлицевых гаек |
НК012 |
1 шт. |
Технологическая заглушка |
ХРБ1Т |
1 шт. |
Пальчиковая батарея |
Тип АА |
1 шт. |
Кабель «Контроль СП» |
ЛМАЕ.685623.031 |
1 шт. |
Антенное устройство |
ЛМАЕ.301222.001 |
1 шт. |
Жгут измерительный «Контроль 1» |
ЛМАЕ.685626.020 |
1 шт. |
Продолжение таблицы 4
Жгут измерительный «Контроль 2» |
ЛМАЕ. 685626.021 |
1 шт. |
Ящик №2 |
- |
1 шт. |
LCD Монитор 23'' комплектный |
АОС I2381FH |
1 шт. |
Принтер HP комплектный |
Laser Jet Pro M104W |
1 шт. |
Мышь USB |
- |
1 шт. |
Клавиатура проводная |
OKLICK 150M Black USB |
1 шт. |
Коврик для мыши |
- |
1 шт. |
Ящик №3 |
- |
1 шт. |
Ящик №3.1 | ||
Шланг №1 высокого давления на 150 кгс/см2 |
- |
1 шт. |
Шланг №2 высокого давления на 55 кгс/см2 |
- |
1 шт. |
Кабель управления пневматическим пультом «ИИ-01» |
ЛМАЕ.685622.009 |
1 шт. |
Кабель заземления |
ЛМАЕ.685615.005 |
1 шт. |
Ящик №3.2 | ||
Пульт пневматический ИИ-01 |
01 |
1 шт. |
Ящик №4 |
- |
1 |
Ящик №4.1 |
- | |
Защитное устройство ЗУ54-1 |
3Я008 |
1 шт. |
Защитное устройство ЗУ41-1 |
3Я027 |
1 шт. |
Защитное устройство ЗУ54 |
3Я007 |
1 шт. |
Защитное устройство ЗУ41 |
3Я028 |
1 шт. |
Г оловной излучатель |
ЛМАЕ.464663.001 |
1 шт. |
Переход волноводно-коаксиальный |
Э2-43А |
3 шт. |
Переход коаксиальный |
Э2-115/4 |
3 шт. |
Переход коаксиальный тип Ш(в) - тип N(P) |
- |
3 шт. |
Нагрузка волноводная |
- |
2 шт. |
Ящик №4.2 |
- | |
Кабель «Борт» |
ЛМАЕ.685626.009 |
1 шт. |
Кабель «Контроль» |
ЛМАЕ.685627.004 |
1 шт. |
Кабель «АП-О1» |
ЛМАЕ.685625.012 |
1 шт. |
Кабель «ГСН-О1» |
ЛМАЕ.685625.011 |
1 шт. |
Ящик №5 (БППЦ-01) |
ЛМАЕ.468211.001 |
1 шт. |
Кабель проверки |
ЛМАЕ.685624.012 |
1 шт. |
Кабель заземления |
ЛМАЕ.685615.002 |
1 шт. |
Продолжение таблицы 4
Дополнительное оборудование | ||
Штанга |
ЛМАЕ.301223.001 |
1 шт. |
Стул оператора |
- |
1 шт. |
Руководство по эксплуатации |
ЛМАЕ.411729.005РЭ |
1 шт. |
Формуляр |
ЛМАЕ.411729.005ФО |
1 шт. |
Методика поверки |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» документа ЛМАЕ.411729.005РЭ «Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к аппаратуре контрольнопроверочной технологической ТКПА-Р-317ПГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 •IO-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ЛМАЕ.411729.005 ТУ «Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Автоматизированные измерительные комплексы» (ООО «НПП «АИК»)
Адрес юридического лица: 125130, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Клары Цеткин, д. 33, к. 41
ИНН 9717022332
Телефон: +7(495) 974-38-44, факс: +7(499) 181-22-71
E-mail: mid@nppaik.ru
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Автоматизированные измерительные комплексы» (ООО «НПП «АИК»)
Адрес юридического лица и места осуществления деятельности: 125130, г. Москва, вн.тер.г. муниципальный округ Войковский, ул. Клары Цеткин, д. 33, к. 41
ИНН 9717022332
Телефон: +7(495) 974-38-44, факс: +7(499) 181-22-71
E-mail: mid@nppaik.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1
Всего листов 7
Регистрационный № 86687-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализатор ГАММА-100
Назначение средства измеренийГазоанализатор ГАММА-100 (далее - газоанализатор) предназначен для измерения содержания пропана (C3H8) в бинарных газовых смесях.
Описание средства измеренийГазоанализатор ГАММА-100, зав. № 220036, представляет собой стационарный одноканальный одноблочный прибор непрерывного действия.
Принцип измерения газоанализатора - оптико-акустический.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода.
На лицевую панель выведены жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS 232, RS 485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0-5 мА или 4-20 мА, переключаются) и контакты реле для коммутации внешних цепей.
Общий вид газоанализатора представлен на рисунке 1.
а) вид спереди
б) вид сзади
Рисунок 1 - Общий вид газоанализатора ГАММА-100
На задней панели газоанализатора расположен фирменный шильд, содержащий следующие сведения, нанесённые методом лазерной печати:
- товарный знак изготовителя;
- условное наименование газоанализатора;
-
- заводской номер, формата YYNNNN, где YY - две последние цифры года изготовления газоанализатора, NNNN - порядковый номер газоанализатора в году;
-
- маркировка степени защиты по ГОСТ 14254-2015;
-
- условное обозначение рода тока, номинальные значения напряжения питания и частоты;
-
- значение потребляемой мощности;
-
- диапазон рабочих температур;
-
- обозначение климатического исполнения по ГОСТ 15150-69;
-
- обозначение (химическая формула) определяемого компонента;
-
- диапазон измерений и единица физической величины;
-
- пределы допускаемой основной погрешности газоанализаторов;
-
- знак утверждения типа средства измерений;
-
- единый знак обращения продукции на рынке государств - членов Таможенного союза;
-
- символ № 14 по ГОСТ 12.2.091-2012, свидетельствующий о необходимости изучения эксплуатационной документации перед началом работы;
-
- условное обозначение руководства по эксплуатации.
Рисунок 2 - Фирменный шильд газоанализатора ГАММА-100, зав. № 220036

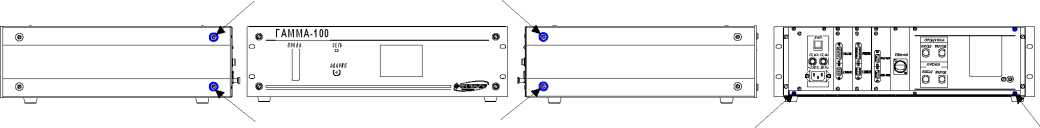

Схема пломбировки газоанализатора от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Схема пломбировки газоанализатора от несанкционированного доступа
Газоанализатор обеспечивает выполнение следующих функций:
а) выдачу световой индикации зеленого цвета при включении газоанализатора;
б) выдачу сигнала постоянного тока, пропорционального содержанию пропана (C3H8);
в) цифровую индикацию на табло содержания пропана (C3H8);
г) срабатывание сигнализации ПОРОГ1 и ПОРОГ2 при достижении содержанием пропана (C3H8) установленных пороговых значений с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;
д) выдачу на табло информации и включение звуковой сигнализации, свидетельствующих о срабатывании сигнализации ПОРОГ1 и ПОРОГ2;
е) связь с внешними устройствами по цифровым каналам связи RS 232, RS 485;
ж) связь с внешними устройствами по цифровому каналу связи Ethernet;
з) индикацию на табло и выдачу по цифровым каналам связи номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО.
Программное обеспечениеизготовителем специально для компонента. Структура ПО
Газоанализатор имеет встроенное ПО, разработанное автоматического измерения содержания определяемого представлена на рисунке 4.

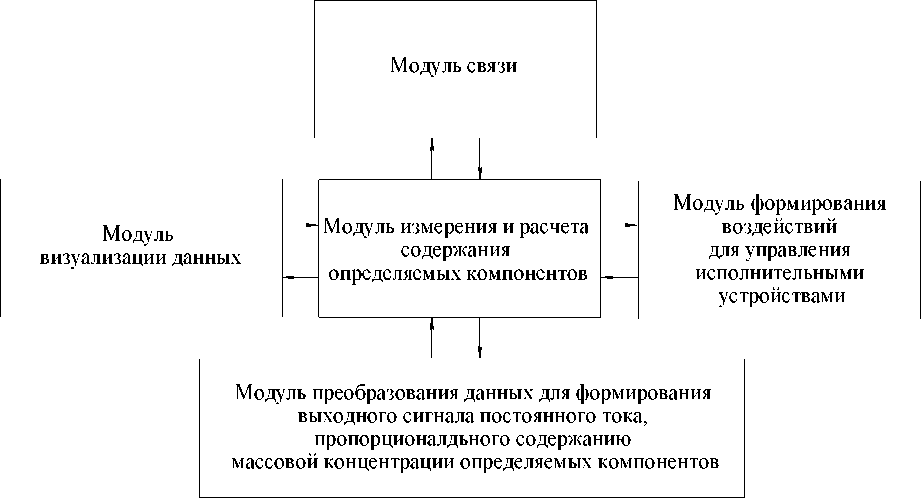

Рисунок 4 - Структура ПО
Основные функции встроенного ПО:
а) измерение значения содержания определяемого компонента - пропана (C3H8);
б) отображение измеренного значения содержания определяемого компонента -пропана (C3H8) на сенсорном экране;
в) связь с внешними устройствами по цифровым каналам RS 232, RS 485, Ethernet. Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
gamma-100 |
Номер версии (идентификационный номер) ПО |
1.0 |
Цифровой идентификатор ПО |
1273 |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-16 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений, объемная доля, % |
от 0 до 100 |
Пределы допускаемой основной погрешности, %: - приведенной*1) в поддиапазоне от 0 до 50 % включ. |
±2 |
- относительной в поддиапазоне св. 50 % до 100 % |
±2 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
±0,5 |
Номинальная функция преобразования по выходному сигналу постоянного тока I, мА |
I = 1„ + Кп • (Свх - С„ )"-> |
Выходной сигнал постоянного тока газоанализаторов, мА |
от 0 до 5 от 4 до 20 |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от +5 °С до +45 °С на каждые 10 °С от номинального значения температуры, при которой | |
определялась основная погрешность |
±1,0 |
Пределы допускаемой дополнительной погрешности при изменении давления анализируемой газовой смеси на входе газоанализатора от 84 до 126,3 кПа (от 630 до 947 мм рт. ст.) на каждые 10 кПа (75 мм рт. ст.) |
±0,3 |
Предел допускаемого времени установления показаний Т0,9ном, с, не более |
15 |
Допускаемый интервал времени работы газоанализатора без корректировки показаний измерительного канала, не менее, сут. |
30 |
Время прогрева газоанализатора, мин, не более |
180 |
Нормальные условия измерений: | |
- температура окружающей среды, °С |
20 ± 5 |
- относительная влажность, % |
60 ± 15 |
- атмосферное давление, кПа |
101,3 ± 4,0 |
*1) приведенной к верхнему пределу поддиапазона измерений. *2) I - выходной сигнал постоянного тока, мА; | |
I Н - нижняя граница диапазона выходного токового сигнала, мА, равная: | |
| |
СВХ - действительное значение содержания определяемого компонента на входе | |
газоанализатора, объемная доля, %; | |
КП - номинальный коэффициент преобразования, определяемый по формуле: | |
Г.~ _ 1В 1н | |
П С - С ’ КН | |
где 1В - верхняя граница диапазона выходного токового сигнала, мА, равная: | |
| |
СН , СК - начальное и конечное значение диапазона измерений, объемная доля, %. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 150 до 253 от 49 до 51 |
Потребляемая мощность, В^А, не более |
90 |
Габаритные размеры, мм, не более:
|
146 485 435 |
Масса, кг, не более |
15 |
Условия эксплуатации:
мм рт. ст.
а) частота, Гц б) амплитуда, мм
|
невзрывоопасна от +5 до +45 80 от 84,0 до 106,7 от 630 до 800 10 от 10 до 55 0,35 5 |
Характеристики анализируемой газовой смеси (пробы) на входе газоанализатора:
мм рт. ст.
|
от +5 до +45 от 84 до 126,3 от 630 до 947 1 5 0,9 ± 0,1 |
Назначенный срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
20000 |
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I |
Г азоанализатор соответствует требованиям к электромагнитной совместимости по ТР ТС 020/2011, группа исполнения по ГОСТ 32137-2013 |
IV |
Степень защиты газоанализатора по ГОСТ 14254-2015 |
IP20 |
По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализатор соответствует климатическому исполнению по ГОСТ 15150-69 |
УХЛ4.1 |
По устойчивости к воздействию атмосферного давления газоанализатор относится к группе по ГОСТ Р 52931-2008 |
Р1 |
По устойчивости к механическим воздействиям газоанализатор относится к группе по ГОСТ Р 52931-2008 |
N2 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Газоанализатор в упаковке для транспортирования выдерживает | |
воздействие: - температуры окружающего воздуха, °С |
от -40 до +50 |
- ударов со значениями: а) пикового ударного ускорения м/с2, |
98 |
б) длительностью ударного импульса, мс |
16 |
в) числом ударов |
1000 ± 10 |
- относительной влажности окружающего воздуха при температуре | |
35 °С, %, не более |
98 |
наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на фирменный шильд, расположенный на задней панели газоанализатора.
Комплектность средства измерений
Таблица 4 - Комплектность газоанализатора ГАММА-100, зав. № 220036 | ||
Наименование |
Обозначение |
Количество |
Г азоанализатор Г АММА-100 |
ИБЯЛ.413251.001-06 |
1 шт. |
Ведомость эксплуатационных документов |
ИБЯЛ.413251.001-06 ВЭ |
1 экз. |
Комплект эксплуатационных документов(1) |
- |
1 компл. |
Комплект ЗИП(2) |
- |
1 компл. |
|
ВЭ. Методика |
приведены в разделе «Использование по назначению» Руководства по эксплуатации ИБЯЛ.413251.001-06 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализатору ГАММА-100Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ПравообладательФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78
Бесплатный звонок по России: 8-800-100-19-50
Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16
Web-сайт: www.analitpribor-smolensk.ru
Е-mail: info@analitpribor-smolensk.ru
ИзготовительФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78
Бесплатный звонок по России: 8-800-100-19-50
Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16
Web-сайт: www.analitpribor-smolensk.ru
Е-mail: info@analitpribor-smolensk.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86688-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Магнитометры трехкомпонентные портативные МТП-01
Назначение средства измеренийМагнитометры трехкомпонентные портативные МТП-01 (далее по тексту -магнитометры) предназначены для проведения измерений трех составляющих вектора магнитной индукции X, Y, Z в прямоугольной системе координат, связанной с корпусом блока первичных измерительных преобразователей МТП-01-БПИП.
Описание средства измеренийПринцип действия магнитометра основан на ферроиндукционном преобразовании магнитной индукции в сигналы электрического напряжения.
Измерение производится независимо по трем ортогональным направлениям, для чего ТД содержит три независимых феррозондовых преобразователя. Каждый из этих трех преобразователей имеет катушки возбуждения (VOZBn), измерения (SIGNn), обратной связи (OCn) и смещения/компенсации (OKn). На вход катушки возбуждения подается эталонный сигнал на частоте 12.5 кГц. Измерительная катушка выдает индуцированный сигнал. Вторая гармоника (25 кГц) этого сигнала используется для формирования такого поля на катушке обратной связи, которое равно по величине внешнему полю. Значение сигнала обратной связи стабилизируется в течение 0.3 сек и после масштабирования позволяет вывести значение поля на дисплей УПИ.
Назначение катушки смещения/компенсации
- сдвинуть значение поля обратной связи в динамический диапазон
- сдвинуть поля обратной связи всех трех преобразователей таким образом, чтобы измеренный сигнал был примерно одинаковым. Это обеспечивает минимизацию переходных процессов при циклическом переключении измерительного тракта на следующий преобразователь.
В состав магнитометров входят:
-
- блок первичных измерительных преобразователей МТП-01-БПИП - 1 шт. (далее -БПИП);
-
- устройство представления информации МТП-01-УПИ - 1 шт. (далее - УПИ).
Магнитометры обеспечивают:
-
- измерение текущего значение магнитного поля в точке расположения трехкомпонентного датчика магнитного поля, в этот режим система попадает при включении:
-
- измерение абсолютного значения магнитного поля в точке, где расположен датчик;
-
- компенсацию фонового поля (при фиксированном положении датчика);
-
- настройку компенсации фонового поля (при фиксированном положении датчика);
- вывод значений магнитного поля на дисплей устройства представления информации, четыре режима:
- одновременный вывод все трех компонент;
- независимый вывод каждой из трех компонент (X, Y, Z) по отдельности;
- коррекцию исходных данных, три режима:
- некорректированное значение поля;
- ортогонализацию;
- коррекцию взаимного влияния каналов;
- запись результатов измерений в энергонезависимую память (не более 20 измерений):
- хранение списка ранее измеренных значений магнитного поля;
- сохранение, извлечение для просмотра и удаление элементов списка;
- сохранение для дальнейшего использования настройки аппаратной компенсации фонового поля (при том же фиксированном положении датчика, что и в момент настройки компенсации фонового поля).
На лицевой поверхности магнитометров находятся:
- дисплей OLED для индицирования результатов измерений;
- клавиатура управления магнитометром;
На верхней торцовой стороне УПИ магнитометров расположен разъем USB-порта, через который выполняется зарядка встроенного аккумулятора, а также данные, записанные в память магнитометра, могут быть переданы в компьютер для дальнейшей обработки.
На нижней торцовой стороне УПИ магнитометров расположен разъем для кабеля соединения БПИП с УПИ.
Магнитометры обеспечивают визуальный контроль степени заряда аккумулятора графической шкалой на дисплее.
Магнитометры выполнены в виде портативного переносного устройства. Общий вид магнитометров приведен на рисунке 1. Места пломбировки от несанкционированного доступа, нанесения знака утверждения типа, заводского номера и знака поверки приведены на рисунках 2 и 3.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней стенке корпуса прибора.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр наносится в центральной части задней стенки корпуса УПИ и на свободном от надписей пространстве одной из граней БПИП в виде наклейки.
Пломбирование от несанкционированного доступа осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки прибора.
Блок первичных измерительных преобразователей МТП-01-БПИП
Устройство представления информации МТП-01-УПИ
Рисунок 1 - Общий вид магнитометров
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа
Место нанесения знака
Утверждения типа
Место нанесения знака поверки
Рисунок 2 - Общий вид задней стенки корпуса магнитометра с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера
НПП «Промтрансавтоматика» www.ptaspb.ruМагнитометр трехкомпонентный портативный МТП-01 Зав.№ 01
Рисунок 3 - Наклейка с наименованием и заводским номером магнитометра
Программное обеспечениеМагнитометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое позволяет производить смену режимов и выбор необходимых функций.
Встроенное ПО является метрологически значимым и загружается в микропроцессор магнитометра на заводе-изготовителе. Номер версии ПО выводится на дисплей магнитометра и считывается по интерфейсам связи. Возможность доступа к ПО через внешние интерфейсы отсутствует.
Идентификационные данные встроенного программного обеспечения магнитометров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
190902 |
Цифровой идентификатор ПО |
CRC32: D7C46009 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.0772014.
Лист № 5
Всего листов 7 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики магнитометров
Наименование характеристики |
Значение |
Диапазон измерений значений магнитной индукции постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z в точке расположения трехкомпонентного датчика, мкТл |
от -200 до +200 |
Пределы допускаемой абсолютной погрешностей при измерении постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z для значений измеряемой магнитной индукции в диапазоне измерений от -10 до +10 мкТл, мкТл |
±0,3 |
Пределы допускаемой относительной погрешностей при измерении постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z для значений измеряемой магнитной индукции в диапазоне измерений от -200 до -10 мкТл и от +10 до +200 мкТл, % |
±3 |
Пределы допускаемого дрейфа нуля измерительных каналов магнитной индукции X, Y, Z (ИК МИ X, ИК МИ Y, ИК МИ Z) за 20 минут непрерывной работы, мкТл |
±0,03 |
Диапазон компенсации внешнего фонового магнитного поля при остаточном значении МИ не более ±0,3мкТл, мкТл |
от -120 до +120 |
Значения углов неортогональности осей БПИП, не более |
±30' |
Таблица 3 - Основные технические характеристики магнитометров
Наименование характеристики |
Значение |
Диапазон ортогонализации |
±30' |
Напряжение питания постоянного тока, В |
3,6 |
Потребляемая мощность, Вт, не более |
3 |
Габаритные размеры (длинахширинахвысота), мм, не более: БПИП |
100 х 70 х 70 |
УПИ |
80 х 180 х 32 |
кабель |
2500 |
Масса, кг, не более БПИП |
<о о" |
УПИ | |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106 |
Средняя наработка до отказа, ч, не менее |
10000 |
Срок службы, лет, не менее |
10 |
в нижней части задней стенки корпуса прибора (рисунок 2), методом трафаретной печати на корпус магнитометров и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Магнитометр трехкомпонентный портативный МТП-01 в составе: |
СФДР.411171.001 |
1 шт. |
Блок первичных измерительных преобразователей МТП-01-БПИП |
СФДР.411172.001 |
1 шт. |
Устройство представления информации МТП-01-УПИ |
СФДР.418119.001 |
1 шт. |
Кабель соединительный |
СФДР.418119.002 |
1 шт. |
Кабель USB |
1 шт. | |
Зарядное устройство 5 В |
1 шт. | |
Руководство по эксплуатации |
СФДР.411171.001 РЭ |
1 экз. |
Формуляр |
СФДР.411171.001 ФО |
1 экз. |
Методика поверки |
- |
1 экз. |
Приведены в СФДР.411171.001 РЭ «Магнитометры трехкомпонентные портативные МТП-01. Руководство по эксплуатации», раздел 2.
Нормативные и технические документы, устанавливающие требования к средству измеренияГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ТУ 4381-016-50893629-2021 «Магнитометры трехкомпонентные портативные МТП-01. Технические условия».
ПравообладательАкционерное общество «Научно-производственное предприятие
«Промтрансавтоматика» (АО «НПП «Промтрансавтоматика»)
ИНН 7825417895
Адрес: 195197, г. Санкт-Петербург, пр. Маршала Блюхера, дом 12И
Телефон (факс): +7 (812) 334-14-84
Факс: +7 (812) 438-19-80
Web-сайт: www.ptaspb.ru
E-mail: info@ptaspb.ru
ИзготовительАкционерное общество «Научно-производственное предприятие
«Промтрансавтоматика» (АО «НПП «Промтрансавтоматика»)
ИНН 7825417895
Адрес: 195197, г. Санкт-Петербург, пр. Маршала Блюхера, дом 12И
Телефон (факс): +7 (812) 334-14-84
Факс: +7 (812) 438-19-80
Web-сайт: www.ptaspb.ru
E-mail: info@ptaspb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86689-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы суммарные АГАТ-3И
Назначение средства измеренийГазоанализаторы суммарные АГАТ-3И (далее по тексту - газоанализаторы) предназначены для определения процентного содержания метана и тяжелых углеводородов в газовоздушной смеси и последующей передачи информации о содержании газов в систему сбора информации.
Описание средства измеренийПринцип действия газоанализаторов основан на том, что нагретое тело теряет теплоту со скоростью, зависящей от состава газа. Уровень концентрации газа преобразуется в напряжение с помощью полупроводникового термокаталитического датчика. Полученная при измерении концентрации газа величина напряжения преобразуется в цифровой код для передачи информации о содержании газов в систему сбора информации.
Газоанализаторы суммарные АГАТ -3И выпускаются в двух вариантах исполнения:
а) АГАТ-3И-01.1-4А с термокаталитическим и оптическим сенсорами;
б) АГАТ-3И-01.1-5А с оптическими сенсорами.
Газоанализаторы представляют собой единый блок, в котором устанавливается оборудование для измерения содержания одного или нескольких компонентов в газовой смеси и являются одноканальными.
В ячейке модульного сенсорного блока газоанализаторов реализован метод анализа газовоздушной смеси на наличие углеводородных газов.
Побудитель расхода (вакуумный насос) отсасывает через штуцер дегазатора газовоздушную смесь, и направляет её по газовоздушной линии (ГВЛ) в электропневмоклапан. Далее газовоздушная смесь поступает в сенсорный блок на анализ. При засорении газовоздушной линии (ГВЛ) в электронной плате ротаметра предусмотрено устройство звуковой сигнализации. Ресивер предназначен для сглаживания расхода газовоздушной смеси после побудителя расхода. При переключении тумблера «Из дегазатора/из атмосферы» в положение «Из атмосферы» переключается электропневмоклапан и побудитель расхода продувает в изделие не газовоздушную смесь, а чистый воздух через штуцер «Чистый воздух». Установленный на передней панели прибора электронный ротаметр, позволяет отображать расход газовоздушной смеси. Регулировка расхода газовоздушной смеси производится вентилем.
Способ отбора пробы прямой с помощью побудителя расхода. Побудитель расхода (вакуумный насос) газоанализатора отсасывает через штуцер «Из дегазатора» газовоздушную смесь, и направляет её по газовоздушной линии (ГВЛ) в электропневмоклапан. Далее газовоздушная смесь для анализа поступает в модульный сенсорный блок, помещенный в термостат, необходимый для управления скоростью сорбции/десорбции анализируемых компонентов.
Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Маркировка газоанализаторов, производится путём наклеивания идентификационной таблички на переднею их панель. Заводские номера наносятся на идентификационную табличку ударным способом с выбиванием цифр, глубиной не менее 0,1 мм, в виде цифрового обозначения. Пример идентификационной таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа не предусмотрено, конструкция газоанализатора исключает несанкционированный доступ к настройкам. Общий вид газоанализаторов представлен на рисунке 1.
Рисунок 1 - общий вид газоанализаторов суммарных АГАТ-3И
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем и обеспечивает выполнение следующих основных функций:
-
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя.
-
- диагностику аппаратной и программной частей газоанализатора.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
agatMB2TCP |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемной доли измеряемого компонента, %
|
от 0,01 до 80 от 0,01 до 20 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности, %, не более |
±10 |
Дискретность отчёта измерений, % |
0,001 |
Время стабилизации, с, не более |
60 |
Время установления выходного сигнала (показаний), с, не более |
20 |
* - выводится на мониторе ПК, как сумма тяжелых газов. | |
Таблица 3 - Дополнительные метрологические характеристики | |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной погрешности измерений, обусловленной изменением температуры окружающей среды в условиях эксплуатации на каждые 10°С в пределах рабочих условий, % |
±3 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество каналов измерений |
2 |
Параметры электрического питания:
|
от 187 до 242 50±1 |
Потребляемая мощность, В^А, не более |
200 |
Габаритные размеры (ШхДхВ), мм, не более |
482x478x177 |
Масса, кг, не более |
12 |
Условия эксплуатации:
|
от +5 до +40 95 от 84 до 106,7 |
Время прогрева, мин, не более |
60 |
Степень защиты по ГОСТ 14254-2015 |
IP30 |
Средняя наработка на отказ, ч, не менее |
8000 |
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - комплектность средства измерений
Наименование |
Обозначение |
Количество |
Газоанализатор суммарный |
АГАТ-3И |
1 шт. |
В составе: | ||
Модульный сенсорный блок «АРТ-ГАЗ» |
- |
1 шт. |
Блок питания |
NES-15-12 |
1 шт. |
Блок питания |
RS-35-24 |
1 шт. |
Электронная плата |
МСДЦ-004 |
1 шт. |
Плата ротаметра электронного |
ГПА-463-07 |
1 шт. |
Побудитель расхода мембранный вибрационный |
ПМВ-2 |
1 шт. |
Фильтр Camozzi |
N108-F10 |
1 шт. |
Комплект запасных частей и принадлежностей: |
А.614513.005 |
1 шт. |
Кабель питания (евростандарт) с заземлением 1,8м |
- |
1 шт. |
Автомобильный топливный фильтр тонкой очистки проточный |
- |
1 шт. |
Руководство по эксплуатации |
ГЕЛС.410334.001-08РЭ |
1 экз. |
Формуляр |
ГЕЛС.410334.001-08ФО |
1 экз. |
Программное обеспечение |
1 шт. |
приведены в Руководстве по эксплуатации ГЕЛС.410334.001-08РЭ, п. 2.5, Приложение Б.
Нормативные и технические документы, устанавливающие требования к газоанализаторам суммарным АГАТ-3ИПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГЕЛС.410334.001-08ТУ «Газоанализаторы суммарные АГАТ-3И». Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственная компания «Геоэлектроника сервис» (ООО НПК «Геоэлектроника сервис»)
ИНН 6950145654
Адрес: 170100, г. Тверь, ул. Индустриальная, дом 7
Телефон: +7 (4822) 58-83-87
E-mail: info@gelstver.ru
ИзготовительОбщество с ограниченной ответственностью Научно-производственная компания «Геоэлектроника сервис» (ООО НПК «Геоэлектроника сервис»)
ИНН 6950145654
Адрес: 170100, г. Тверь, ул. Индустриальная, дом 7
Телефон: +7 (4822) 58-83-87
E-mail: info@gelstver.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер в реестре аккредитованных лиц № RA.RU.312126.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86690-22 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные автоматизированные «Тандем»
Назначение средства измеренийСистемы измерительные автоматизированные «Тандем» предназначены для измерения параметров электрических сигналов технических средств (ТС) с целью определения наличия в них эффектов модуляционных преобразований, возникающих за счет высокочастотного навязывания (ВЧН) и высокочастотной прокачки (ВЧП).
Описание средства измеренийПринцип действия системы основан на выявлении, измерении и последовательном анализе параметров электрических сигналов от исследуемого ТС с признаками модуляционных преобразований.
Системы измерительные автоматизированные «Тандем» (далее - Системы) состоят из анализатора спектра АСВЧ-400, генератора ВЧ сигналов ГСВЧ-400, двух биконических пассивных антенн БПА-400, индуктора магнитного ИМ-2, токосъемника измерительного ТИ2-4, двух штативов, комплекта кабелей, комплекта транспортных укладок, комплекта программного обеспечения, комплекта эксплуатационной документации.
Анализатор спектра АСВЧ-400 предназначен для приема и обработки сигналов, поступающих от подключенного к нему первичного измерительного преобразователя: биконической пассивной антенны БПА-400 или токосъемника измерительного ТИ2-4.
Генератор ВЧ сигналов ГСВЧ-400 предназначен для формирования в рабочем диапазоне частот системы электрических сигналов совместно с индуктором магнитным ИМ-2 или электромагнитных сигналов совместно с биконической пассивной антенной БПА-400.
Антенны, в комплекте с анализатором спектра, предназначены для измерений напряженности электрического поля, а в комплекте с генератором сигналов - для возбуждения электромагнитного поля с заданной напряженностью.
Токосъёмник измерительный, в комплекте с анализатором спектра, предназначен для измерений электрических сигналов в линиях.
Индуктор, в комплекте с генератором сигналов, предназначен для возбуждения электрических сигналов в линиях.
Измерения и управление генератором ВЧ сигналов ГСВЧ-400 выполняются по командам из управляющей ПЭВМ как в автоматическом, так и в ручном режимах измерений.
Общий вид системы представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр системы, указывается в виде цифрового обозначения в формуляре (паспорте).
Схема пломбировки от несанкционированного доступа основных составных частей системы и места нанесения заводских номеров, идентифицирующих составные элементы системы, представлены на рисунках 2- 4.
Нанесение знака поверки на элементы системы не предусмотрено.
Рисунок 1 - Общий вид средства измерений
Место пломбировки от несанкционирован ного доступа
Место нанесения заводского номера ГСВЧ-
400
Место нанесения заводского номера АСВЧ-
400
Место нанесения заводского номера БПА-400
Рисунок 2 - Места нанесения заводских номеров и пломбировки от несанкционированного доступа
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 осуществляется пломбировкой (клеймением) винтового соединения в торцевой части.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений биконических пассивных антенн БПА-400 достигается за счет неразборной конструкции (лицевая панель на самоклеящейся основе блокирует доступ к крепежным винтам корпуса антенны).
Заводские номера анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 состоят из четырех арабских цифр, нанесённых на торцевую часть корпуса методом лазерной гравировки.
Заводские номера биконических пассивных антенн БПА-400 состоят из четырех арабских цифр, нанесённых на лицевую панель методом струйной печати.
Программное обеспечениеУправление аппаратурой, самодиагностика, подготовка задания на исследование ТС, обработка сигналов и вычисления осуществляются с помощью специализированного ПО, установленного на управляющую ПЭВМ.
ПО «Сигурд-Лайт» и ПО «Тандем-Интерфейс» выполняют функции автоматизации процесса измерений, обеспечения дистанционного управления АСВЧ-400 и ГСВЧ-400 и отображения результатов измерений в графической и цифровой формах.
Метрологически значимой частью ПО «Сигурд-Лайт» является файл SigurdX.exe. Метрологически значимой частью ПО «Тандем-Интерфейс» является файл Tandem.dpm.
Метрологически значимые части ПО «Тандем-Интерфейс» и измеренные данные защищены с помощью специальных средств защиты (ключа защиты от несанкционированного использования) от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «Сигурд-Лайт» «средний» в соответствии с Р 50.2.077-2014. Уровень защиты ПО «Тандем-Интерфейс» «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные автономного ПО «Сигурд-Лайт»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО систем измерительных автоматизированных «Тандем» |
«Сигурд-Лайт» |
Номер версии (идентификационный номер) ПО, не ниже |
5.3.2.9 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные автономного ПО «Тандем-Интерфейс» систем измерительных автоматизированных «Тандем»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Тандем-Интерфейс» |
Номер версии (идентификационный номер) ПО, не ниже |
3.1.4.10 |
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Параметры анализатора спектра АСВЧ-400 | |
Диапазон частот, МГ ц |
от 0,01 до 400 |
Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Г ц |
от 1 до 10 |
Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала, дБ |
±1 |
Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более |
-154 |
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |
Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее |
100 |
Максимальный измеряемый уровень мощности синусоидального сигнала, дБ (1 мВт), не менее |
13 |
Пределы допускаемой относительной погрешности измерения частоты, не более |
±140’5 |
Параметры генератора ВЧ сигналов ГСВЧ-400 | |
Диапазон частот, МГ ц |
от 0,01 до 400 |
Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
17 |
Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
-3 |
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ |
±1 |
Пределы допускаемой относительной погрешности установки частоты, не более |
±140’5 |
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |
Параметры биконической антенны БПА-400 | |
Диапазон частот, МГ ц |
от 30 до 400 |
Коэффициент калибровки, дБ (1/м), не более:
|
15 20 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2 |
1) - дБн/Гц - дБ относительно уровня несущей в полосе пропускания 1 Гц |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания - напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Гц |
от 49 до 51 |
Средний срок службы, лет, не менее |
5 |
Средняя наработка на отказ, ч, не менее |
1000 |
Габаритные размеры (длина х ширина х высота) мм, не более - АСВЧ-400 |
179х110х35 |
- ГСВЧ-400 |
179x110x35 |
- БПА-400 |
1035x543x321 |
Масса, кг, не более - АСВЧ-400 |
0,5 |
- ГСВЧ-400 |
0,5 |
- БПА-400 |
1,6 |
Нормальные условия применения: - температура окружающей среды, °С |
20 |
- относительная влажность, % |
60 |
- атмосферное давление, кПа |
101,3 |
Рабочие условия применения: - температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность при температуре + 25 °С, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Нанесение знака утверждения типа на элементы системы не предусмотрено. Знак утверждения типа наносится на титульные листы руководства по эксплуатации МСШЕ.411734.010РЭ и паспорта МСШЕ.411734.010ПС или формуляра МСШЕ.411734.010ФО типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Управляющая ПЭВМ |
- |
1 комплект* |
Активный разветвитель USB |
- |
1 комплект |
Канал радиоизмерений | ||
Анализатор спектра АСВЧ-400 |
МСШЕ.468166.013 |
1 шт. |
Генератор ВЧ сигналов ГСВЧ-400 |
МСШЕ.468769.005 |
1 шт. |
Антенна биконическая пассивная БПА-400 |
МСШЕ.464641.001 |
2 шт. |
Индуктор магнитный ИМ-2 |
- |
1 шт. |
Токосъемник измерительный ТИ2-4 |
- |
1 шт. |
Кабель ВЧ |
- |
2 шт. |
Кабель интерфейсный USB A-B |
- |
2 шт. |
Штатив |
- |
2 шт. |
Продолжение таблицы 5
1 |
2 |
3 |
Комплект транспортных укладок |
— |
1 компл. |
Программное обеспечение | ||
Программная оболочка «Сигурд-Лайт» |
МСШЕ.503300.001 |
1 |
Программный модуль «Тандем-Интерфейс» |
643.МСШЕ.00161-01 |
1 |
Динамически подгружаемый программный модуль «Стентор-Интерфейс» |
МСШЕ.503300.013 |
1 |
Программный модуль расчёта «Тандем-Дельта» |
643.МСШЕ.00162-01 |
1 |
Эксплуатационная документация | ||
Система измерительная автоматизированная «Тандем». Руководство по эксплуатации |
МСШЕ.411734.010РЭ |
1 |
Система измерительная автоматизированная «Тандем». Формуляр |
МСШЕ.411734.010ФО |
1** |
Система измерительная автоматизированная «Тандем». Паспорт |
МСШЕ.411734.010ПС |
1** |
Программная оболочка «Сигурд-Лайт». Формуляр |
МСШЕ.503300.001ФО |
1 |
Программная оболочка «Сигурд-Лайт». Руководство пользователя |
МСШЕ.503300.001РП |
1 |
Программный модуль «Тандем-Интерфейс». Формуляр |
643.МСШЕ.00161-01 30 |
1 |
Программный модуль «Тандем-Интерфейс». Руководство пользователя |
643.МСШЕ.00161-01 34 |
1 |
Программный модуль «Тандем-Дельта». Формуляр |
643.МСШЕ.00162-01 30 |
1 |
Программный модуль «Тандем-Дельта». Руководство пользователя |
643.МСШЕ.00162-01 34 |
1 |
Динамически подгружаемый программный модуль «Стентор-Интерфейс». Формуляр |
МСШЕ.503300.013 |
1 |
Динамически подгружаемый программный модуль «Стентор-Интерфейс». Руководство пользователя |
МСШЕ.503300.013 |
1 |
Примечания:
|
приведены в Руководстве по эксплуатации «Система измерительная автоматизированная «Тандем».
Руководство по эксплуатации МСШЕ.411734.010РЭ», в разделе 2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к системам измерительным автоматизированным «Тандем»Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3461;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
МСШЕ.411734.010ТУ Система измерительная автоматизированная «Тандем». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский проспект, д. 27, корпус 2, подвал, помещение 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
ИзготовительОбщество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский проспект, д. 27, корпус 2, подвал, помещение 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»
Юридический адрес: 630004 г. Новосибирск, ул. Революции, 36
Фактический адрес: 630112 г. Новосибирск, пр-кт Дзержинского, 2/1
Телефон (факс) +7(383)278-20-10
Web-сайт: www.ncsm.ru
E-mail: csminfo@ncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311822.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86691-22 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT
Назначение средства измеренийСистемы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT (далее -системы) предназначены для измерений параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения), частоты вращения и температуры, преобразований сигналов, поступающих от датчиков вибрации, термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), а также от первичных преобразователей с аналоговыми выходным сигналами, в унифицированные аналоговые сигналы постоянного тока и в цифровой сигнал для передачи данных по протоколам RS-485, Modbus.
Описание средства измеренийПринцип работы системы основан на осуществлении непрерывного приема, измерения и преобразования входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей, установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты с минимальным временем задержки 100 мс. Системы предназначены для предотвращения аварийных ситуаций при эксплуатации промышленного оборудования.
Системы построены по блочно-модульному принципу и состоят из шасси VC-8000/RCK, модуля питания VC-8000/RCM, модуля связи с внешними устройствами VC-8000/SAM, модуля виброизмерительного VC-8000/UMM и модуля измерения параметров VC-8000/TMM. Система может иметь модификации под установку 4-х, 8-ми или 16-ти (блоков) модулей. Система может иметь в своём составе от 1 до 15 модулей VC-8000/UMM, VC-8000/TMM в произвольном сочетании. Общее количество измерительных каналов (далее -ИК) может составлять от 4 до 90.
Модуль питания VC-8000/RCM предназначен для обеспечения питания модулей и коммутации внешних сигналов управления.
Модуль связи VC-8000/SAM предназначен для связи с внешними устройствами, такими, как АСУП, АСУТП, системами диагностики и базами данных.
Модуль виброизмерительный VC-8000/UMM представляет собой модуль мониторинга оборудования, поддерживающий выходы токовихревых преобразователей, пьезоэлектрических (зарядовых, ICP) преобразователей вибрации, сейсмических преобразователей, трансмиттеров с замкнутым контуром питания от 4 до 20 мА. Модули виброизмерительные VC-8000/UMM поставляются совместно с первичными преобразователями. В качестве первичных преобразователей модулей виброизмерительных VC-8000/UMM в составе системы могут использоваться: акселерометры линейные вибрационные однокомпонентные (далее - акселерометры) серий AS и ASA (рег. № 6706117), акселерометры серий BN-200000, BN-330000 и BN-350000 (рег. № 56826-14),
Лист № 2 Всего листов 9 вибропреобразователи пьезоэлектрические 177230 (рег. № 61638-15), преобразователи виброскорости серии VS (рег. № 78357-20), преобразователи виброскорости BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 (рег. № 56720-14), вибропреобразователи пьезоэлектрические 177230 (рег. № 61638-15), преобразователи виброскорости BN-9200, BN-74712, BN-8620, BN-330505 (рег. № 60336-15), преобразователи виброскорости Velomitor CT 190501 модификация 177962 (рег. № 58021-14), преобразователи перемещения токовихревые BN-3300XL (рег. № 84317-22), преобразователи вихретоковые серий IN и INA (рег. № 78894-20), измерители виброперемещения вихретоковые серий DS, SD и ds (рег. № 66847-17), преобразователи перемещения токовихревые BN-ППТ (рег. № 5653614), преобразователи вихретоковые серии MX2030 (рег. № 62596-15).
Модуль имеет 4 входных канала и 8 выходных каналов (4 унифицированных аналоговых выхода от 4 до 20 мА и 4 релейных выхода типа «сухой контакт»).
Модуль измерения параметров VC-8000/TMM представляет собой модуль мониторинга температуры, предназначенный для измерений и преобразований сигналов, поступающих от ТС, ТП, а также от первичных преобразователей с унифицированными аналоговыми выходными сигналами (сила постоянного тока от 4 до 20 мА). К модулю могут быть подключены от 1 до 6 различных типов температурных датчиков: ТС с номинальными значениями сопротивления при 0 °С равными 10 Ом, 100 Ом, 120 Ом (2-х, 3-х, 4-х проводная схема подключения) или ТП (с НСХ типов «E», «J», «K», «T»). Модуль имеет 6 входных каналов и 10 выходных (6 унифицированных аналоговых выходов (от 4 до 20 мА) и 4 релейных выхода типа «сухой контакт»), а также USB-порт для конфигурации модуля с внешнего компьютера.
Измерительный модуль VC-8000/UMM имеет выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал (от 4 до 20 мА), реле типа «сухой контакт», выходные буферизированные каналы без преобразования входного сигнала для передачи в автоматизированные системы управления технологическими процессами, а также USB-порт для конфигурации модуля с внешнего компьютера.
Дополнительно система может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического отображения измеренных и рассчитанных параметров, а также контроля работы релейных выходов. При исполнении системы под установку 4-х (блоков) модулей, дисплей размещается на боковой панели.
Общий вид системы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с дисплеем на переднее панели и место нанесения знака утверждения типа приведены на рисунке 1. Общий вид системы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT без дисплея и место нанесения знака утверждения типа приведены на рисунке 2. Пломбирование системы не предусмотрено.
Заводской номер системы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT в числовом формате наносится на корпус системы методом наклейки. Место нанесения знака поверки на корпусе системы не предусмотрено.
Место нанесения
знака утверждения типа
101 Centrifugal Comp В7 Comp IB B8CompOBC<
Рисунок 1 - Общий вид системы вибродиагностики, мониторинга и защиты VC-8000 SETPOINT с дисплеем на передней панели
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид системы вибродиагностики, мониторинга и защиты VC-8000
SETPOINT без дисплея
Программное обеспечениеПрограммное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Система VC-8000 SETPOINT имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей системы, управления настройками измерительных каналов, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки системы, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Микропрограмма (встроенное) | |
Идентификационное наименование ПО |
VC-8000 SETPOINT |
Номер версии ПО |
не ниже 6.1.23.0 |
«Настройка и обслуживание VC-8000 SETPOINT» (внешнее) | |
Идентификационное наименование ПО |
«Настройка и обслуживание VC-8000 SETPOINT» |
Номер версии ПО |
не ниже 6.1.23.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики измерительных каналов модуля VC-8000/UMM с первичными преобразователями
Первичные преобразователи |
Наименование характеристики |
Значение |
Канал измерений виброускорения (1) | ||
Акселерометры серий AS и ASA (рег. № 67061-17), акселерометры серий BN-200000, BN-330000 и BN-350000 (рег. № 56826-14), вибропреобразователи пьезоэлектрические 177230 (рег. № 61638-15) |
Границы диапазона измерений амплитуды виброускорения, м/с2 |
от 0,1 до 4900 |
Границы диапазона рабочих частот, Гц |
от 0,2 до 15000 | |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 | |
Нелинейность амплитудной характеристики, % |
±3 | |
Неравномерность частотной характеристики, дБ |
±3,5 | |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,1 | |
Канал измерений виброскорости (1) | ||
Преобразователи виброскорости серии VS (рег. № 78357-20), |
Границы диапазона измерений СКЗ виброскорости, мм/с |
от 0,1 до 1000 |
Границы диапазона рабочих частот, Гц |
от 4,5 до 5000 |
Первичные преобразователи |
Наименование характеристики |
Значение |
преобразователи виброскорости BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 (рег. № 56720-14), вибропреобразователи пьезоэлектрические 177230 (рег. № 61638-15), преобразователи виброскорости BN-9200, BN-74712, BN-8620, BN-330505 (рег. № 60336-15), преобразователи виброскорости Velomitor CT 190501 модификация 177962 (рег. № 58021-14) |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 |
Нелинейность амплитудной характеристики, % |
±5 | |
Неравномерность частотной характеристики, дБ |
±3,5 | |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,2 | |
Канал измерений виброперемещения (1) | ||
Преобразователи вихретоковые серий IN и INA (рег. № 78894-20), преобразователи перемещения токовихревые BN-ППТ (рег. № 56536-14), преобразователи перемещения токовихревые BN-3300XL (рег. № 84317-22), преобразователи вихретоковые серии MX2030 (рег. № 6259615), измерители виброперемещения вихретоковые серий DS, SD и ds (рег. № 66847-17) |
Границы диапазона измерений виброперемещения, мкм |
от 1 до 12200 |
Границы диапазона рабочих частот, Гц |
от 1,5 до 1000 | |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 | |
Нелинейность амплитудной характеристики, % |
±7 | |
Неравномерность частотной характеристики, дБ |
±3,5 | |
Канал измерений относительного перемещения (1) | ||
Преобразователи вихретоковые серий IN и INA (рег. № 78894-20), преобразователи перемещения токовихревые BN-ППТ (рег. № 56536-14), преобразователи перемещения токовихревые BN-3300XL (рег. № 84317-22), преобразователи вихретоковые серии |
Границы диапазона измерений относительного перемещения (осевого смещения), мм |
от 0 до 4,5 |
Пределы основной относительной погрешности измерения относительного перемещения, % |
±6 | |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,1 |
Первичные преобразователи |
Наименование характеристики |
Значение |
MX2030 (рег. № 6259615), измерители виброперемещения вихретоковые серий DS, SD и ds (рег. № 66847-17) | ||
Канал измерений частоты вращения (1) | ||
Преобразователи вихретоковые серий IN и INA (рег. № 78894-20), преобразователи перемещения токовихревые BN-ППТ (рег. № 56536-14), преобразователи вихретоковые серии MX2030 (рег. № 6259615), измерители виброперемещения вихретоковые серий DS, SD и ds (рег. № 66847-17) |
Диапазон измерений частоты вращения, об/мин |
от 5 до 100 000 |
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,002), где N -измеренное значение частоты вращения, об/мин | |
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % |
±1 | |
Примечание: (1) - в таблице указаны максимальные значения диапазонов измерений и характеристик системы, конкретные значения диапазона измерений, границ диапазона рабочих частот, коэффициента преобразования и пределов допускаемой погрешности указываются в паспорте системы для каждого измерительного канала или нескольких каналов шасси VC-8000/RCK системы в зависимости от используемого первичного преобразователя или преобразователей системы |
Таблица 3 - Метрологические характеристики измерительных каналов модуля VC-8000/UMM без первичных преобразователей
Наименование характеристики |
Значение |
Диапазон измерений напряжения постоянного тока, В |
±24 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±2 |
Диапазон измерений напряжения переменного тока, В |
±10 |
Диапазон рабочих частот при измерении напряжения переменного тока, Гц |
от 0,2 до 20000 |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % на базовой частоте от 0,2 до 20000 Гц |
±1 ±5 |
Диапазон измерений частоты вращения, об/мин |
от 5 до 100 000 |
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(0,5+N-0,002), где N -измеренное значение частоты вращения, об/мин |
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды, отличной от нормальных условий измерений, % |
±1 |
Диапазон измерений и преобразований сигналов силы |
от 4 до 20 |
Наименование характеристики |
Значение |
постоянного тока, мА | |
Цена единицы младшего разряда индикации силы постоянного тока, А |
0,001 |
Пределы допускаемой основной абсолютной погрешности измерений, преобразований и воспроизведений сигналов силы постоянного тока, мА |
±1 |
Пределы допускаемой дополнительной абсолютной погрешности измерений, преобразований и воспроизведений сигналов силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА |
±1 |
Таблица 4 - Метрологические характеристики измерительных каналов модуля VC-8000/TMM
Наименование характеристики |
Значение |
Диапазоны измерений температуры в зависимости от типа НСХ ТС(1), °С:
|
от -200 до +850 от -200 до +700 от -80 до +260 от -100 до +260 от -50 до +200 |
Диапазоны измерений температуры в зависимости от типа НСХ ТП(1), °С:
|
от -100 до +1000 от 0 до +760 от 0 до +1370 от -160 до +400 |
Пределы допускаемой основной абсолютной погрешности измерений температуры от сигналов ТС и ТП (включая погрешность внутренней автоматической компенсации температуры свободных (холодных) концов термопары для сигналов ТП), °C |
±3 |
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры от сигналов ТС и ТП при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, °С |
±1 |
Диапазон измерений и преобразований сигналов силы постоянного тока, мА |
от 4 до 20 |
Цена единицы младшего разряда индикации силы постоянного тока, А |
0,001 |
Пределы допускаемой основной абсолютной погрешности измерений, преобразований и воспроизведений сигналов силы постоянного тока, мА |
±1 |
Пределы допускаемой дополнительной абсолютной погрешности измерений, преобразований и воспроизведений сигналов силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне от -20 до +65 °С, мА |
±1 |
Примечание: (1) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно, кроме типов НСХ Cu10, Ni120, Pt100 (а=0,003926 °C1) |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +65 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Габаритные размеры (длинахширинахвысота), мм, не более: - 16-модульное исполнение |
415х217х230 |
- 8-модульное исполнение |
211x217x230 |
- 4-модульное исполнение |
110x217x230 |
Масса, кг, не более: - 16-модульное исполнение |
7,2 |
- 8-модульное исполнение |
4,8 |
- 4-модульное исполнение |
2,4 |
Средняя наработка до отказа, ч, не менее |
269000 |
Средний срок службы, лет, не менее |
20 |
наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
Наименование |
Количество |
Система вибродиагностики, мониторинга и защиты VC-8000 SETPOINT |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Программное обеспечение |
1 шт. |
Паспорт |
1 экз |
приведены в разделе 8 «Подключение - Датчики» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Техническая документация BK Vibro America Inc, США.
ПравообладательBK Vibro America Inc, США
Адрес: 1100 Mark Circle, Gardnerville NV 89410, США
Телефон: +1 (775) 552 3110
Web-сайт: www.bkvibro.com
ИзготовительBK Vibro America Inc, США
Адрес: 1100 Mark Circle, Gardnerville NV 89410, США
Телефон: +1 (775) 552 3110
Web-сайт: www.bkvibro.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86692-22 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газосигнализаторы СЕНС СГ-А1
Назначение средства измеренийГазосигнализаторы СЕНС СГ-А1 (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и паров и сигнализации о превышении установленных порогов срабатывания.
Описание средства измеренийКонструктивно газосигнализаторы представляют собой стационарный, автономный одноканальный прибор непрерывного действия.
Газосигнализатор состоит из корпуса с датчиком газа и двумя кабельными вводами, крышки, электронного блока, платы подогрева. Электронный блок закреплен в корпусе с помощью невыпадающих винтов. Корпус имеет приливы для крепления газосигнализатора. На корпусе расположен зажим заземления, предназначенный для подключения заземляющего проводника. На корпусе находится стопорной винт, предохраняющий крышку от отвинчивания.
Принцип действия газосигнализаторов основан на преобразовании с помощью оптического первичного преобразователя значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.
Принцип измерений - инфракрасная абсорбция.
Способ отбора пробы - диффузионный.
Газосигнализаторы предназначены для стационарной установки, обеспечивают местную световую индикацию и сигнализацию, обеспечивают, в зависимости от варианта исполнения, вывод информации об измеренной величине концентрации по аналоговому токовому выходу в виде аналогового унифицированного токового выходного сигнала от 4 до 20 мА и по цифровым последовательным интерфейсам:
-
- RS-485, протокол Modbus;
-
- HART, протокол HART.
Газосигнализаторы обеспечивают переключение контактов встроенных сигнальных реле при превышении установленных порогов концентрации или возникновения неисправности.
Газосигнализаторы являются взрывозащищённым оборудованием с маркировкой взрывозащиты 1Ex db IIB T4 Gb Х.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде арабских цифр наносится на табличку в месте, указанном на рисунке 2.
К данному типу газосигнализаторов относятся газосигнализаторы со следующими условными наименованиями конструктивных исполнений: СЕНС СГ-Al-A-B-C-D, где
-
- СЕНС СГ-А1 - исполнение газосигнализатора;
-
- поле А - код, определяющий исполнения установленных интерфейсов;
-
- поле В - код, определяющий наличие цифрового индикатора (код И - газосигнализатор с цифровым индикатором, поле не заполнено - газосигнализатор без цифрового индикатора);
-
- поле С - код, определяющий калибровочный газ. С3Н8 - пропан, СН4 - метан;
-
- поле D - код, определяющий вариант исполнения кабельных вводов и устройств крепления кабеля.
Газосигнализаторы имеют варианты исполнения в соответствии с таблицей 1.
Таблица 1 - Варианты исполнения
Исполнение |
Поверочный компонент |
Определяемый компонент |
СЕНС СГ-А1 |
пропан (C3H8) |
пропан (C3H8) бутан (С4Н10) гексан (С6Н14) |
СЕНС СГ-А1-СН4 |
метан (CH4) |
метан (CH4) |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде арабских цифр наносится на маркировочную табличку.
Общий вид газосигнализаторов, место нанесения знака утверждения типа, место для нанесения пломбы от несанкционированного доступа, место для нанесения заводского номера приведены на рисунках с 1 по 3.
Рисунок 1 - Общий вид газосигнализаторов
•г»
■i
место нанесения знака утверждения типа
о нанесения цского номера
АО «НИЦ «ТЕХНОПРОГРЕСС» ЕАЭС RU C-RU.HA67.B.00151/20
°Ten.:?8412i 65-2Т-00 . ^ww nppsensonru ;
1(,Л1 и! W-
I 1 J 1ExdbllBT4GbX I ”60°CsTas+60cC IP66 тпг/^
W 9 V0 JECj5007gj29-1 f°
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера газосигнализатора
Рисунок 3 - Место для установки пломбы от несанкционированного доступа
Программное обеспечениеГазосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже А94Х* |
Цифровой идентификатор ПО |
- |
* Последний индекс значения номера версии ПО допускает наличие буквенных или цифровых значений, отвечающий за метрологически незначимую часть ПО. |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений довзрывоопасной концентрации, % НКПР* |
от 0 до 100 |
Пределы допускаемой основной погрешности измерений: - абсолютной, % НКПР, в диапазоне измерений от 0 до 60 % НКПР включ., |
±3 |
- относительной, %, в диапазоне измерений св. 60 до 100 % НКПР |
±5 |
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в пределах условий эксплуатации, % НКПР: - от минус 60 °С до минус 10 °С включ. |
±10 |
- св. минус 10 °С до плюс 15 °С включ. |
±5 |
- св. плюс 25 °С до плюс 40 °С |
±5 |
- св. плюс 40 °С до плюс 60 °С |
±10 |
Вариация выходного сигнала (показаний), % НКПР, не более |
3 |
*Значения % НКПР в соответствии с ГОСТ Р МЭК 60079-29-1-2013 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления выходного сигнала (показаний) Т0,9, с, не более |
60 |
Время процедуры самодиагностики при начальном включении, с, не более |
120 |
Количество настраиваемых порогов аварийной сигнализации, шт. |
5 |
Напряжение питания постоянного тока, В |
от 24 до 30 |
Потребляемая мощность, Вт, не более |
20 |
Г абаритные размеры (длина, ширина, высота), мм, не более |
255x115x189 |
Масса, кг, не более |
4 |
Рабочие условия эксплуатации:
|
от -60 до +60 от 80 до 120 98 |
на титульные листы паспорта и руководства по эксплуатации типографским способом и методом фотохимпечати на маркировочную табличку, расположенную на корпусе газосигнализатора в соответствии с рисунком 2.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Г азосигнализатор |
СЕНС СГ-А1 |
1 шт. |
Паспорт |
СЕНС.413347.015 ПС |
1 экз. |
Руководство по эксплуатации |
СЕНС.413347.015 РЭ |
1 экз. (на партию) |
Адаптер для подачи ПГС |
- |
1 шт. (по заказу) |
Магнитный ключ |
- |
1 шт. |
приведены в разделах «Порядок работы» в руководстве по эксплуатации СЕНС.413347.015 РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
СЕНС.413347.015 ТУ. Газосигнализатор СЕНС СГ-А1. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие
«СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1
Всего листов 5
Регистрационный № 86693-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики токсичных газов стационарные СДТГ
Назначение средства измеренийДатчики токсичных газов стационарные СДТГ (далее -датчики) предназначены для непрерывного измерения объемной доли оксида углерода в воздухе рабочей зоны.
Описание средства измеренийПринцип действия датчиков - электрохимический. На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительно-восстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их концентрациям в анализируемом воздухе.
Конструктивно датчики представляют собой прямоугольную защитную оболочку, состоящую из аппаратного и вводного отделений со съемными крышками. Корпус датчика представляет из себя пластиковую защитную оболочку, в которую встроен или к которой присоединен с помощью кабеля электрохимический чувствительный элемент.
Способ забора пробы - диффузионный, а также с применением устройств принудительного отбора.
Структура условного обозначения датчиков:
СДТГ-ХХ.ХХ.ХХ-00
Тип датчика------------------------------------------—I
Обозначение определяемого газа и диапазона
измерения:
01 - оксид углерода
Обозначение типа корпуса:
0 - пластиковая защитная оболочка (тип 1);
1 - пластиковая защитная оболочка (тип 2);
Обозначение способа расположения чувствительного элемента:
-
1 - встроен в крышку аппаратного отделения;
-
2 - встроен в нижнюю часть защитной оболочки. Обозначение типа напряжения питания постоянного
тока:
01 - 12 В
Обозначение программно-аппаратного варианта (может
не указываться)
Общий вид датчиков с указанием мест пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографическим способом на маркировочную табличку в месте, указанном на рисунке 1.
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
а) чувствительный элемент встроен в крышку аппаратного отделения
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
б) чувствительный элемент встроен в нижнюю часть защитной оболочки
Рисунок 1 - Общий вид датчиков с указанием мест пломбировки, места нанесения заводского номера
Программное обеспечениеВстроенное ПО разделено на метрологически значимое (далее - МЗ) ПО и метрологически незначимое (далее - МНЗ) ПО. Вычисление значения контрольной суммы МЗ ПО производится на основании: номера модификации, нижнего и верхнего значения измеряемой концентрации и множителя концентрации. Это значение является уникальным для каждого исполнения датчика.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
301009.000.00.000 SDTG 1.0.3 |
Номер версии (идентификационный номер) ПО, не |
МЗ: 301.009 |
ниже |
МНЗ: 1.0.3 |
Цифровой идентификатор ПО |
301.009 |
Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений (показаний): - оксид углерода (CO, ПДК=17 млн-1), млн-1 |
от 0 до 50 (от 0 до 999) |
Пределы допускаемой основной абсолютной погрешности (Д0) датчика: - оксид углерода, млн-1 |
± (2+0,1-Свх) |
Свх - объемная доля контролируемого газа на входе датчика, млн-1. |
Таблица 3 - Прочие метрологические характеристики
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±1,5 |
Пределы допускаемой дополнительной погрешности датчиков от влияния изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности |
±0,5 |
Номинальное время установления выходного сигнала датчиков по уровню 0,9 (T0.9), с, не более |
120 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
Потребляемая мощность, В-А, не более |
0,18 |
Габаритные размеры^ (ширинахдлинахвысота), мм, не более |
140х320х100 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Масса, кг, не более |
4,5 |
Условия эксплуатации: - температура окружающей среды, °C: |
от -5 до +40 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 80 до 120 |
- содержания пыли, г/м3, не более |
1,0 |
Время прогрева, секунд, не более |
300 |
Средний срок службы, лет2) |
5 |
Средняя наработка на отказ, ч |
15000 |
Маркировка взрывозащиты |
РО Ex ia I Ma X |
Степень защиты IP по ГОСТ 14254-2015 |
IP 54 |
|
наносится на маркировочную таблицу методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик токсичного газа стационарный СДТГ |
- |
1 шт. |
Паспорт |
ИГТ.301009.000.00.000ПС СДТГ |
1 экз. |
Руководство по эксплуатации |
ИГТ.301009.000.00.000РЭ СДТГ |
1 экз. |
Специальный ключ |
- |
1 шт.1) |
Калибровочная насадка |
- |
1 шт.1) |
1) - не менее 1 на партию из пяти СДТГ. |
приведены в разделе «Устройство и работа» документа ИГТ.301009.000.00.000РЭ «Датчики токсичных газов стационарные СДТГ. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 4215-017-44645436-2006 Датчики токсичных газов стационарные СДТГ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)
ИНН 6659026925
Юридический адрес: 620144, Россия, г. Екатеринбург, ул. Хохрякова, 100, офис 1
Адрес: 620072, Россия, г. Екатеринбург, ул. Бетонщиков, д.5 стр.7
Телефон (факс): (343)318-01-71
Web-сайт: www.ingortech.ru
E-mail: info@ingortech.ru
ИзготовителиОбщество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)
ИНН 6659026925
Юридический адрес: 620144, Россия, г. Екатеринбург, ул. Хохрякова, 100, офис 1
Адрес: 620072, Россия, г. Екатеринбург, ул. Бетонщиков, д.5 стр.7
Телефон (факс): (343)318-01-71
Web-сайт: www.ingortech.ru
E-mail: info@ingortech.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц: № RA.RU.312126.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86694-22 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор планшетный многофункциональный EnVision 2105-0010
Назначение средства измеренийАнализатор планшетный многофункциональный EnVision 2105-0010 (далее -анализатор) предназначен для измерений оптической плотности жидких проб при проведении контроля фармацевтических препаратов.
Описание средства измеренийПринцип действия анализатора основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.
Световой поток от светодиода проходит через измерительную кювету с реакционной смесью, далее попадает в оптическую систему анализатора. В оптической системе анализатора свет проходит через установленный светофильтр. Выходной сигнал через аналоговую часть электроники, преобразуется, оцифровывается и поступает в микропроцессорный блок.
Результат измерений отображается на мониторе, подключенного к анализатору, в виде значений оптической плотности.
Анализатор выполнен в стационарном настольном исполнении. Анализатор состоит из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшеты и встряхивание планшета, размещенных в едином корпусе. Управление анализатором проводится с помощью программного обеспечения, установленного на ПК, подключенного к анализатору.
Общий вид анализатора представлен на рисунке 1.
Заводской (серийный) номер нанесен методом наклеивания на заднюю панель анализатора рядом с кнопкой включения питания. Номер состоит из цифр. Место нанесения заводского номера и знака утверждения типа указано на рисунке 2.
Рисунок 1 - Общий вид анализатора
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Схема маркировки
Пломбирование анализаторов не предусмотрено.
Управление работой приборов осуществляется с помощью внешнего программного обеспечения EnVision Manager (далее - ПО). ПО осуществляет настройку параметров измерений и контроль работы анализаторов в процессе эксплуатации, отображает в режиме реального времени на экране результаты измерений.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Установка обновленных версий ПО допускается только представителями предприятия-изготовителя.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EnVision Manager |
Номер версии (идентификационный номер) ПО, не ниже |
1.14.3049.1193 |
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений оптической плотности, Б |
от 0,03 до 4,00 |
Пределы абсолютной погрешности измерений оптической | |
плотности, Б: | |
в диапазоне от 0,03 до 2,00 Б включ., |
±0,04 |
в диапазоне св. 2,00 до 4,00 Б |
±0,40 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочая длина волны, нм |
405 |
Параметры электрического питания: - от сети переменного тока через блок питания | |
напряжение переменного тока, В |
220±10 |
частота переменного тока, Гц |
50/60 |
Габаритные размеры, мм, не более: | |
- длина; |
680 |
- ширина; |
420 |
- высота |
560 |
Масса, кг, не более |
50 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность (без конденсации), %, не более |
80 |
на титульный лист Руководства по эксплуатации типографским способом и на боковую панель анализатора.
Комплектность средства измеренийаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор планшетный многофункциональный |
EnVision 2105-0010 |
1 шт. |
Программное обеспечение |
НН3190002 |
1 комплект |
Системный блок, клавиатуру и мышь |
1003-0410 |
1 комплект |
Монитор |
1003-0270 |
1 шт. |
Оптический набор (блок зеркал 651, фильтр 302) |
6000 0393 |
1 комплект |
Фиксатор |
6000 1181 |
1 шт. |
Монтажный комплект для ЕС 220 В. |
2105-0036 |
1 шт. |
Тестовая планшета |
2105-0031 |
1 шт. |
приведены в руководстве по эксплуатации «Анализатор планшетный многофункциональный EnVision 2105-0010» Руководство по эксплуатации» раздел 12.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Техническая документация «PerkinElmer Inc.», США.
ПравообладательPerkinElmer Inc., США
940 Winter St., Waltham, Massachusetts, United States of America www.perkinelmer.com
ИзготовителиPerkinElmer & Analytical Sciences Ltd., Великобритания
Lyd. LIantrisant Businnese Park, Pontyclun, CF72 8YW, UK
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Уникальный номер записи в реестре аккредитованных лиц № 30003-14.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86695-22 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители относительной плотности жидкостей MIA
Назначение средства измеренийИзмерители относительной плотности жидкостей MIA (далее - измерители) предназначены для измерений относительной плотности жидкостей и объёмной доли этанола в условиях лаборатории.
Описание средства измеренийКонструктивно измерители выполнены в едином корпусе с весами, модулем обработки, дисплеем и укомплектованы датчиком температуры, стеклянным цилиндром и стеклянным поплавком.
Конструкция измерителей позволяет подключение компьютера и принтера для печати отчетов об измерениях.
Проба жидкости заливается в стеклянный цилиндр.
Управление работой измерителей, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и дисплея.
Принцип действия измерителей основан на измерении массы поплавка в стеклянном цилиндре, заполненной образцом испытуемой жидкости.
К измерителям данного типа относятся две модификации измерителей относительной плотности жидкостей MIA 2020 BASIC и MIA 2020. Модификации отличаются нормируемыми метрологическими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеющуюся табличку и имеет цифровое обозначение.
Общий вид измерителей представлен на рисунках 1, 2.
Рисунок 1 - Общий вид измерителей относительной плотности жидкостей MIA 2020 BASIC
Рисунок 2 - Общий вид измерителей MIA 2020
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Места нанесения серийного номера и знака утверждения типа
Пломбирование измерителей не предусмотрено.
Программное обеспечениеИзмерители имеют встроенное программное обеспечение. Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении измерителей. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
- |
Номер версии (идентификационный номер) ПО:
|
не ниже 2.05 не ниже 2.05 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Недоступно пользователю |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений относительной плотности |
от 0,8 до 1,0 |
Пределы допускаемой абсолютной погрешности измерений относительной плотности -модификация MIA 2020 BASIC -модификация MIA 2020 |
±0,0005 ±0,0002 |
Диапазон измерений объёмной доли этанола, % |
от 0,0 до 96,3 |
Пределы допускаемой абсолютной погрешности измерений объёмной доли этанола, % -модификация MIA 2020 BASIC -модификация MIA 2020 |
±0,1 ±0,04 |
Диапазон измерений температуры, °С |
от +15 до +25 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 3- Основные технические характеристики
Наименование характеристики |
Значение |
Дискретность отсчета показаний относительной плотности - модификация MIA 2020 BASIC |
0,0001 |
- модификация MIA 2020 |
0,00001 |
Дискретность отсчета показаний температуры, °С |
0,05 |
Габаритные размеры (ширинахдлинахвысота), мм, не более |
210x370x380 |
Масса, кг, не более |
8,5 |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Г ц |
от 49 до 51 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
наносится на заднюю панель измерителя с помощью отдельной наклейки или на информационную этикетку и на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 4-Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Измеритель относительной плотности жидкостей MIA |
модификации MIA 2020 BASIC или MIA 2020 |
1 шт. |
Датчик температуры |
- |
1 шт. |
Стеклянный поплавок |
- |
1 шт. |
Цилиндр стеклянный с двойными стенками |
- |
1 шт. |
Калибровочная пластина |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации на измерители относительной плотности жидкостей MIA.
Нормативные и технические документы, устанавливающие требования к измерителям относительной плотности жидкостей MIAПриказ Росстандарта от 01 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности
Техническая документация изготовителя GIBERTINI ELETTRONICA s.r.l.
ПравообладательGIBERTINI ELETTRONICA s.r.l., Италия
Адрес: Via Bellini, 37 20026 Novate Milanese (MI) - Italy
Телефон:+39 02 3541434
E-mail: sales@gibertini.com
Web-сайт: www.gibertini.com
ИзготовительGIBERTINI ELETTRONICA s.r.l., Италия
Адрес: Via Bellini, 37 20026 Novate Milanese (MI) - Italy
Телефон:+39 02 3541434
E-mail: sales@gibertini.com
Web-сайт: www.gibertini.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1
Всего листов 3
Регистрационный № 86696-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры моделей дефектов KALICHEK
Назначение средства измеренийМеры моделей дефектов KALICHEK (далее - меры) предназначены для воспроизведения геометрических параметров дефектов в виде нарушения сплошности материала.
Описание средства измеренийПринцип действия мер основан на воспроизведении геометрических параметров дефектов типа паз (длина, ширина и глубина) и сквозное отверстие (диаметр).
Конструктивно меры представляют собой трубу или сортовой прокат (круглого сечения), на которой нанесены искусственные дефекты типа паз или сквозное отверстие. Меры могут изготавливаться из трубного проката из ферромагнитного или неферромагнитного материала.
Общий вид мер приведен на рисунке 1.
Пломбирование мер не предусмотрено.
Маркировка и заводской номер в цифровом формате нанесены на каждой мере.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Воспроизводимое значение диаметра дефекта типа сквозное отверстие, мм |
1,00 |
Пределы допускаемой абсолютной погрешности воспроизведения значения диаметра дефекта типа сквозное отверстие, мм |
±0,05 |
Наименование характеристики |
Значение |
Воспроизводимые значения геометрических параметров дефектов типа паз, мм | |
- длина |
10,00 |
- глубина |
0,300 |
- ширина |
0,50 |
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа паз, мм | |
- длина |
±0,10 |
- глубина |
±0,045 |
- ширина |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры мер, мм
|
от 500 до 4000 от 60 до 100 от 0,5 до 40 |
Условия эксплуатации:
|
от +10 до +30 не более 80 |
наносится на титульный лист Паспорта типографским способом.
Комплектность средства измеренияТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Мера моделей дефектов |
KALICHEK |
1 шт. |
Паспорт |
26.51.6-025-66744541-2022ПС |
1 экз. |
Методика поверки |
МП 203-27-2022 |
1 экз. |
приведены в разделе 7 «Заметки по эксплуатации и хранению» Паспорта 26.51.6-025-66744541-2022ПС.
Нормативные и технические документы, устанавливающие требования к средству измерений26.51.6-025-66744541-2022ТУ. Мера моделей дефектов KALICHEK. Технические условия.
ПравообладательЗакрытое акционерное общество «Ультракрафт» (ЗАО «Ультракрафт»)
ИНН 352801001
Адрес: 162608, Россия, Вологодская обл., г. Череповец,
ул. 50-летия Октября, д. 1/33
Телефон/факс: +7 (8202) 53 93 23/+7 (8202) 53 93 40
Web-сайт: www.ultrakraft.ru
E-mail: secretary@ultrakraft.ru
ИзготовительЗакрытое акционерное общество «Ультракрафт» (ЗАО «Ультракрафт»)
ИНН 352801001
Адрес: 162608, Россия, Вологодская обл., г. Череповец, ул. 50-летия Октября, д. 1/33
Телефон/факс: +7 (8202) 53 93 23/+7 (8202) 53 93 40
Web-сайт: www.ultrakraft.ru
E-mail: secretary@ultrakraft.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2022 г. № 2203
Лист № 1 Регистрационный № 86697-22 Всего листов 34
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Башкирская сетевая компания» вторая очередь (АИИС КУЭ ООО «БСК» вторая очередь)
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Башкирская сетевая компания» вторая очередь (АИИС КУЭ ООО «БСК» вторая очередь) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) и каналообразующую аппаратуру;
-
3- й уровень - информационно-вычислительный комплекс (ИВК), на серверах ООО БСК под управлением «ИКМ-Пирамида», программное обеспечение (ПО) «Пирамида 2000», устройства синхронизации времени, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на УСПД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, а также отображение информации по подключенным к УСПД устройствам. Далее измерительная информация от УСПД по сети Ethernet (основной канал) поступает на сервер ООО «БСК». При отказе основного канала связи опрос УСПД выполняется по резервному интернет каналу связи. На сервере ООО «БСК» осуществляется дальнейшая обработка измерительной информации, формирование и хранение поступающей информации, оформление отчетных документов. От сервера информация передается на АРМ по корпоративной сети передачи данных.
Передача информации от сервера ООО «БСК» в серверы субъектов электроэнергетики осуществляется по каналу связи сети интернет в виде xml-файлов форматов 80020, 80030, 51070.
Сервер ООО «БСК» может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).
Передача информации от сервера ООО «БСК» в программно- аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществля ется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов форматов 80020, 80030, 51070 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы УСПД, часы серверов ООО «БСК», сервер точного времени СТВ-01 и (или) источник первичный точного времени УКУС-ПИ 02ДМ.
Сервер точного времени СТВ-01 и источник первичный точного времени УКУС-ПИ 02ДМ осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU). Сервер точного времени СТВ-01 и источник первичный точного времени УКУС-ПИ 02ДМ синхронизируют время серверов ООО «БСК», сравнение показаний осуществляется 1 раз в час, корректировка часов сервера производится независимо от величины расхождения.
Сравнение показаний часов УСПД с часами серверов ООО «БСК» осуществляется во время сеанса связи, но не реже 1 раза в сутки. Корректировка часов УСПД производится при расхождении часов УСПД с часами сервера на величину более 0,5 с.
Сравнение показаний часов счетчиков с часами УСПД осуществляется 1 раз в час. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков и часов УСПД на величину более ±2 с, но не чаще 1 раза в сутки.
Журналы событий счетчика, УСПД и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Знак поверки наносится на свидетельство о поверке АИИС КУЭ. Заводской номер 002 наносится в формуляр АИИС КУЭ типографским образом.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». ПО «Пирамида 2000» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000». Метрологически значимая часть ПО «Пирамида 2000» указана в таблице 1. Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». ПО «Пирамида 2000» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000». Метрологически значимая часть ПО «Пирамида 2000» указана в таблице 1. Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО «Пирамида 2000»
Идентиф икационные данные (признаки) |
Значение | |||||||||
Идентификационное наименование ПО |
CalcCli- ents.dll |
CalcLeak-age.dll |
Cal- cLosses.d ll |
Metrol-ogy.dll |
Parse- Bin.dll |
Par-seIEC.dll |
ParseMod bus.dll |
ParsePira mida.dll |
SynchroN SI.dll |
Verify- Time.dll |
Номер версии (иден- | ||||||||||
тификационный |
не ниже 3.0 | |||||||||
номер) ПО | ||||||||||
e55712d0 |
b1959ff70 |
d79874d1 |
52e28d7b6 |
6f557f885 |
48e73a92 |
c391d642 |
ecf53293 |
530d9b01 |
1ea5429b | |
Цифровой |
b1b21906 |
be1eb17c |
0fc2b156 |
08799bb3c |
b7372613 |
83d1e664 |
71acf405 |
5ca1a3fd |
26f7cdc2 |
261fb0e2 |
идентификатор ПО |
5d63da94 |
83f7b0f6d |
a0fdc27e |
cea41b548 |
28cd7780 |
94521f63 |
5bb2a4d3 |
3215049a |
3ecd814c |
884f5b35 |
9114dae4 |
4a132f |
1ca480ac |
d2c83 |
5bd1ba7 |
d00b0d9f |
fe1f8f48 |
f1fd979f |
4eb7ca09 |
6a1d1e75 | |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.
Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики
Номер ИК |
Наименование точки измерений |
Измерительные компоненты | ||||
ТТ |
ТН |
Счетчик |
УСПД |
УСВ | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
ПС Белорецк-220 ВЛ-110 кВ ГПП1 |
TG Кл.т. 0,2S 600/5 Рег. № 30489-09 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933-12 УКУС-ПИ 02ДМ Рег.№ 60738-15 |
2 |
ПС Белорецк-220 ВЛ-110 кВ ГПП3 |
TG Кл.т. 0,2S 600/5 Рег. № 30489-09 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
3 |
ПС Белорецк-220 ОВ 110 кВ |
ТОГФ-110 Кл.т. 0,2S 1000/5 Рег. № 44640-11 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
4 |
ПС НПЗ ВЛ- 110 кВ ГПП-4 НУНПЗ |
SB 0,8 Кл.т. 0,2S 1000/5 Рег. № 20951-08 |
3 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
ПС НПЗ ВЛ-110 кВ УНПЗ (Желтая) |
ТВГ-110 Кл.т. 0,2S 1000/5 Рег. № 22440-07 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 60738 15 |
6 |
ПС НПЗ ВЛ-110 кВ 2ГПП УНПЗ |
ТВГ-110 Кл.т. 0,2S 1000/5 Рег. № 22440-07 |
3 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
ПС НПЗ ВЛ-110 кВ ГПП-2 УОС |
ТВГ-110 Кл.т. 0,2S 1000/5 Рег. № 22440-07 |
3 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
8 |
ПС НПЗ ВЛ-110 кВ ГПП-3 УОС |
ТВГ-УЭТМ® Кл.т. 0,2S 1000/5 Рег. № 52619-13 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 | ||
9 |
ПС НПЗ ВЛ-110 кВ ГПП-1 1Т УНХ |
SB 0,8 Кл.т. 0,2S 1000/5 Рег. № 20951-08 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
10 |
ПС НПЗ ВЛ110 кВ ГПП-1 2Т УНХ |
ТВГ-УЭТМ® Кл.т. 0,2S 1000/5 Рег. № 52619-13 |
4 с.ш.: НДКМ-110 Кл.т. 0,2 110000/^3/100/^3 Рег. № 60542-15 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 60738 15 |
11 |
ПС НПЗ ВЛ110 кВ ГПП-2 1Т УНХ |
ТВГ-УЭТМ® Кл.т. 0,2S 1000/5 Рег. № 52619-13 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
12 |
ПС НПЗ ОВМ 1-3 |
ТВГ-УЭТМ® Кл.т. 0,2S 1000/5 Рег. № 52619-13 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 3 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 60738 15 |
13 |
ПС НПЗ ОВМ II-IV |
ТВГ-УЭТМ® Кл.т. 0,2S 1000/5 Рег. № 52619-13 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 4 с.ш.: НДКМ-110 Кл.т. 0,2 110000/^3/100/^3 Рег. № 60542-15 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
14 |
ПС Аргамак ВЛ 110 Балтачево 1 |
ТОГФ-110 Кл.т. 0,2S 800/5 Рег. № 44640-11 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
15 |
ПС Аргамак ВЛ 110 Балтачево 2 |
ТФЗМ-110Б-1У1 Кл.т. 0,5 800/5 Рег. № 2793-71 |
2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
16 |
ПС Аргамак ОВ-110 |
ТФЗМ-110Б-1У1 Кл.т. 0,5 800/5 Рег. № 2793-71 |
1 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
17 |
ПС Аксаково ВЛ 110 Ермекеево 1 |
ТОГФ-110 Кл.т. 0,2S 300/5 Рег. № 44640-11 |
1 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 2 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
18 |
ПС Аксаково ВЛ 110 Ермекеево 2 |
ТОГФ-110 Кл.т. 0,2S 300/5 Рег. № 44640-10 |
1 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 2 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
19 |
ПС Аксаково ОВ-110 |
TG145N Кл.т. 0,2S 600/5 Рег. № 30489-05 |
1 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 2 с.ш.: CPB 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 15853-06 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
20 |
ПС Аксаково ВЛ-220 кВ Бугульма |
ТФЗМ 220b-IV Кл.т. 0,5 500/5 Рег. № 26424-04 |
VCU 245 Кл.т.0,2 220000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
21 |
ПС Бекетово ВЛ-500 кВ Бугульма |
основной: TG 550 Кл.т. 0,2S 2000/1 Рег. № 26735-08 резервный: TG 550 Кл.т. 0,2S 2000/1 Рег. № 26735-08 |
CPB 550 Кл.т. 0,2 500000/^3/100/^3 Рег. № 15853-06 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 |
СИКОН С70 Рег. № 28822-05 СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
22 |
ПС Бекетово ВЛ 500 кВ Смеловская |
основной: AGU Кл.т. 0,2S 2000/1 Рег. № 53607-13 резервный: IOSK 550 Кл.т. 0,2S 2000/1 Рег. № 26510-09 |
CPB 550 Кл.т. 0,2 500000/^3/100/^3 Рег. № 47844-11 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
23 |
ПС 220 Белорецк ВЛ 220 кВ Смеловская 1 |
AGU Кл.т. 0,2S 600/5 Рег.№ 53607-13 |
НДКМ-220 Кл.т. 0,2 220000/^3/100/^3 Рег. № 38000-08 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
24 |
ПС 220 Белорецк ВЛ 220 кВ Смеловская 2 |
AGU Кл.т. 0,2S 600/5 Рег. № 53607-13 |
VCU-245 Кл.т. 0,2 220000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
25 |
ПС Буйская ВЛ-110 кВ Гожан 1 |
TG145N Кл.т. 0,2S 500/1 Рег. № 30489-05 |
1 с.ш.: НКФ-110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-94 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
26 |
ПС Буйская, ВЛ 110 кВ Гожан 2 |
TG145N Кл.т. 0,2S 1000/1 Рег. № 30489-05 |
1 с.ш.: НКФ-110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-94 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 60738 15 |
27 |
ПС Буйская, ОВ-110 кВ |
TG145N Кл.т. 0,2S 2000/1 Рег. № 30489-09 |
1 с.ш.: НКФ-110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-94 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 резервный: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
28 |
ПС Буйская, ВЛ 500 кВ Калино |
основной: AGU-525 Кл.т. 0,2S 2000/1 Рег. № 40087-08 резервный: AGU-525 Кл.т. 0,2S 2000/1 Рег. № 40087-08 |
CPB 550 Кл.т. 0,2 500000/^3/100/^3 Рег. № 47844-11 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
29 |
ПС Иремель ВЛ 110 кВ Уйская |
ТФЗМ 110Б-1У Кл.т. 0,5 750/5 Рег. № 26422-04 |
1с.ш.: ЕТН-110 УХЛ1 Кл.т. 0,2 110000/V3/100/V3 Рег. № 59981-18 2 с.ш.: ЕТН-110 УХЛ1 Кл.т. 0,2 110000/V3/100/V3 Рег. № 59981-18 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
30 |
ПС 220 Иремель ВЛ 220 кВ Смеловская 1 |
ТФЗМ 220Б-ГУ Кл.т. 0,5 1000/5 Рег. № 26424-04 |
НКФ-220-58У1 Кл.т. 0,5 220000/^3/100/^3 Рег. № 14626-95 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
31 |
ПС 220 Иремель ВЛ 220 кВ Смеловская 2 |
ТФЗМ 220Б-ГУ Кл.т. 0,5 1000/5 Рег. № 26424-04 |
НКФ-220-58У1 Кл.т. 0,5 220000/^3/100/^3 Рег. № 14626-95 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
32 |
ПС Иремель, ОВ-110 кВ |
ТФЗМ-110Б-ГУ Кл.т. 0,5 750/5 Рег. № 26422-04 |
1с.ш.: ЕТН-110 УХЛ1 Кл.т. 0,2 110000/^3/100/^3 Рег. № 59981-18 2 с.ш.: ЕТН-110 УХЛ1 Кл.т. 0,2 110000/^3/100/^3 Рег. № 59981-18 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
33 |
Кармановская ГРЭС ВЛ-500 кВ Воткинская ГЭС |
ТФНКД-500-П Кл.т. 0,5 2000/1 Рег. № 3639-73 ТГФ-500П* Кл.т. 0,2S 2000/1 Рег. № 35872-12 |
НДКМ-500 Кл.т. 0,2 500000/^3/100/^3 Рег. № 60542-15 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
34 |
Кармановская ГРЭС ВЛ-500 кВ Удмуртская |
ТФЗМ-500Б-ПТ1 Кл.т. 0,2 2000/1 Рег. № 6541-78 ТФЗМ-500Б-ПТ1 Кл.т. 0,2 2000/1 Рег. № 6541-78 |
шинный: НДЕ-М-500 Кл.т. 0,2 500000/^3/100/^3 Рег. № 26197-03 линейный: CPTf 550 Кл.т. 0,2 500000/^3/100/^3 Рег. № 29695-05 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
35 |
ПС Туймазы ВЛ-220 кВ Бугульма |
ТОГФ Kn.T.0,2S 1000/5 Рег. № 82676-21 ТОГФ Kn.T.0,2S 1000/5 Рег. № 82676-21 |
НКФ-220-58 У1 Кл.т. 0,5 220000/^3/100/^3 Рег. № 14626-95 |
основной: СЭТ-4ТМ.03М.16 Кл.т. 0,2S/0,5 Рег. № 36697-17 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
36 |
ПС Туймазы ВЛ-110 кВ Уруссу 1 |
TG145N Кл.т. 0,5 600/5 Рег. № 30489-05 |
1с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
37 |
ПС Туймазы ВЛ-110 кВ Уруссу 2 |
ТРГ-110 II* Кл.т. 0,2S 600/5 Рег. № 26813-06 |
1с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
38 |
ПС Туймазы ВЛ-110 кВ Уруссу 3 |
ТОГФ-110 Кл.т. 0,2S 600/5 Рег. № 44640-10 |
1с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
39 |
ПС Туймазы ВЛ-110 кВ Уруссу 4 |
ТОГФ-110 Кл.т. 0,2S 600/5 Рег. № 44640-10 |
1с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
основной: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 резервный: СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
40 |
ПС Туймазы ОМВ-110 кВ |
ТРГ-110 II* Кл.т. 0,2S 600/5 Рег. № 26813-06 |
1с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 2 с.ш.: VCU 123 Кл.т. 0,2 110000/^3/100/^3 Рег. № 53610-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
41 |
ПС Уфимская ВЛ 500 кВ Кропачево- Уфимская |
основной: ТФЗМ 500Б-1У1 Кл.т. 0,5 2000/1 Рег. № 3639-73 резервный: ТФЗМ 500Б-1У1 Кл.т. 0,5 2000/1 Рег. № 3639-73 |
НДЕ-500-72У1 500000/^3/100/^3 Кл.т.0,5 Рег.№ 5898-77 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
42 |
ПС Уфимская ВЛ 220 кВ Амет 1 |
ТФЗМ 220Б-ГУ Кл.т. 0,5 1000/5 Рег. № 26424-04 |
1 с.ш. CPB 245 Кл.т. 0,2 220000/^3/100/^3 Рег. № 15853-06 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
43 |
ПС Уфимская ВЛ 220 кВ Амет 2 |
ТФЗМ 220Б-ГУ Кл.т. 0,5 1000/5 Рег. № 26424-04 |
2 с.ш. CPB 245 Кл.т. 0,2 220000/^3/100/^3 Рег. № 15853-06 |
основной: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 резервный: СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
44 |
ПС Уфимская ОВ-220 кВ |
ТФЗМ 220b-IV Кл.т. 0,5 2000/5 Рег. № 26424-04 |
1 с.ш. CPB 245 Кл.т. 0,2 220000/^3/100/^3 Рег. № 15853-06 2 с.ш. CPB 245 Кл.т. 0,2 220000/^3/100/^3 Рег. № 15853-06 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 49933 12 УКУС-ПИ 02ДМ Рег.№ 6073815 |
45 |
ПС Уфа-Южная, ф.9 Сады (10 кВ) |
ТЛМ-10 Кл.т. 0,5 400/5 Рег.№ 2473-05 |
ЗНАМИТ-10(6)-1 УХЛ2 Кл.т. 0,2 10000/100 Рег.№ 40740-09 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
46 |
ПС Уфа-Южная, ф.6 ТП 621 (10 кВ) |
ТОЛ-НТЗ Кл.т. 0,5S 600/5 Рег. № 69606-17 |
НАМИТ-10 Кл.т. 0,5 10000/100 Рег. № 16687-97 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 60738 15 |
47 |
ПС Затон, В-10 РП-ТП №5-1, яч.15 |
ТОЛ Кл.т. 0,2S 1000/5 Рег.№ 47959-11 |
НАМИТ-10 Кл.т. 0,5 10000/100 Рег. № 16687-02 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 | |
48 |
ПС Затон, В-10 РП-ТП №5-2, яч.16 |
ТОЛ Кл.т. 0,2S 1000/5 Рег.№ 47959-11 |
НАМИТ-10 Кл.т. 0,5 10000/100 Рег. № 16687-07 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
49 |
ПС Самаровка, ВЛ 35 кВ Дарьино |
ТВГ-УЭТМ ® Кл.т. 0,5S 200/5 Рег. № 52619-13 |
ЗНИОЛ Кл.т. 0,2 35000/^3/100/^3 Рег. № 25927-09 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 |
СИКОН С70 Рег. № 28822-05 |
СТВ-01 Рег.№ 4993312 УКУС-ПИ 02ДМ Рег.№ 6073815 |
50 |
ПС Самаровка, ВЛ 35 кВ Богородская |
ТВГ-УЭТМ ® Кл.т. 0,5S 200/5 Рег. № 52619-13 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-12 | |||
51 |
ПС Затон, яч.25, В-10 Эко-Сосны-1 |
ТОЛ Кл.т. 0,2S 600/5 Рег. № 47959-11 |
НАМИТ-10 Кл.т. 0,5 10000/100 Рег. № 16687-02 |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
СИКОН С70 Рег. № 28822-05 | |
52 |
ПС Затон, яч.26, В-10 Эко-Сосны-2 |
ТОЛ Кл.т. 0,2S 600/5 Рег. № 47959-11 |
НАМИТ-10 Кл.т. 0,5 10000/100 Рег. № 16687-07 |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17 |
Примечания:
Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УСПД, устройства синхронизации времени и ИВК «ИКМ-Пирамида» на аналогичные утвержденных типов, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Метрологические характеристики |
ИК | ||
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1 |
2 |
3 |
4 |
1, 2, 3, 4, 12, 14, 23, |
Активная |
0,5 |
2,0 |
24, 37, 38, 39, 40 |
Реактивная |
1,1 |
2,0 |
Активная |
0,9 |
5,4 | |
15, 16, 20, 29, 32, 36 | |||
Реактивная |
2,0 |
2,8 | |
Активная |
0,8 |
2,2 | |
27, 35, 47, 48, 52 | |||
Реактивная |
1,6 |
2,1 | |
Активная |
1,1 |
5,5 | |
30, 31 | |||
Реактивная |
2,3 |
2,9 | |
Активная |
0,5 |
2,2 | |
34 | |||
Реактивная |
1,1 |
1,7 | |
Активная |
1,1 |
5,5 | |
41 | |||
Реактивная |
2,3 |
2,8 | |
5, 6, 7, 8, 9, 10, 11, |
Активная |
0,5 |
2,0 |
13, 17, 18, 19, 22, 28 |
Реактивная |
1,1 |
2,2 |
Активная |
0,9 |
5,4 | |
33, 42-45 | |||
Реактивная |
2,0 |
2,7 | |
Активная |
0,8 |
2,2 | |
25, 26, 51 | |||
Реактивная |
1,5 |
2,3 | |
Активная |
1,1 |
4,8 | |
46 | |||
Реактивная |
2,3 |
3,0 | |
Активная |
0,9 |
4,7 | |
49, 50 | |||
Реактивная |
2,0 |
2,7 | |
Пределы допускаемой погрешности СОЕВ, с |
±5 | ||
Примечания: | |||
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 3 Погрешность |
0,95. в рабочих условиях указана при температуре окружающего воздуха в | ||
месте расположения счетчиков электроэнергии от плюс 5 до плюс |
35 °С для тока 2(5) % от | ||
Ьом ; COS9 = 0,5инд. |
Таблица 4 - Основные технические характеристики АИИС КУЭ
Наименование характеристики |
Значение |
1 |
2 |
Количество измерительных каналов |
52 |
Нормальные условия: параметры сети: | |
- напряжение, % от Ином |
от 98 до102 |
- ток, % от 1ном |
от 100 до 120 |
- коэффициент мощности |
0,9 |
- температура окружающей среды, °С |
от +21 до +25 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 2 до 120 |
- коэффициент мощности cos9(sin9) |
от 0,5 инд до 0,8 емк |
- температура окружающей среды для ТТ и ТН, °С |
от -45 до +40 |
- температура окружающей среды для счетчиков, °С |
от +5 до +35 |
- температура окружающей среды для сервера, °С |
от +10 до +25 |
-магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики СЭТ-4ТМ.03 (рег.№ 27524-04): | |
- среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч |
2 |
Электросчетчики СЭТ-4ТМ.03М (рег. № 36697-17): | |
- среднее время наработки на отказ, ч, не менее |
220 000 |
- среднее время восстановления работоспособности, ч |
2 |
Электросчетчики СЭТ-4ТМ.03М, СЭТ-4ТМ.02М (рег. № 36697-12): | |
- среднее время наработки на отказ, ч, не менее |
165 000 |
- среднее время восстановления работоспособности, ч |
2 |
УСПД: | |
- среднее время наработки на отказ, ч, не менее |
70000 |
- среднее время восстановления работоспособности, ч |
2 |
СТВ-01: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч |
1 |
УКУС-ПИ 02ДМ: | |
- среднее время наработки на отказ, ч, не менее |
125000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
Сервер: | |
- среднее время наработки на отказ, ч, не менее |
70000 |
- среднее время восстановления работоспособности, ч, |
1 |
ИВК «ИКМ-Пирамида»: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, |
1 |
Продолжение таблицы 4
1 |
2 |
Глубина хранения информации Электросчетчики:
УСПД:
Сервер:
|
45 45 3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания и устройства АВР;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика электрической энергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика электрической энергии;
-
- УСПД;
-
- сервера.
Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере (функция автоматизирована).
Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована);
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 4 — Комплектность АИИС КУЭ
Наименование |
Обозначение |
Количество, шт./экз. |
1 |
2 |
3 |
Трансформаторы тока |
TG 145N |
15 |
Трансформаторы тока |
TG |
6 |
Трансформаторы тока |
ТОГФ-110 |
18 |
Трансформаторы тока встроенные |
SB 0.8 |
6 |
Трансформаторы тока встроенные |
ТВГ-110 |
9 |
Трансформаторы тока встроенные |
ТВГ-УЭТМ® |
21 |
Трансформаторы тока измерительные |
ТФЗМ-110Б-1У1 |
6 |
Трансформаторы тока |
ТФЗМ-220Б-ГУ |
18 |
Трансформаторы тока |
TG 550 |
6 |
Трансформаторы тока |
AGU |
15 |
Трансформаторы тока |
IOSK 550 |
3 |
Трансформаторы тока |
ТФЗМ-110Б-Г¥ |
6 |
Трансформаторы тока |
ТФНКД-500П |
3 |
Трансформаторы тока |
ТФЗМ-500Б-ГГТГ |
6 |
Трансформаторы тока |
ТЛМ-10 |
2 |
Трансформаторы тока элегазовые |
ТРГ-110 ГГ* |
9 |
Трансформаторы тока |
ТГФ-500ГГ* |
3 |
Трансформаторы тока |
ТФЗМ-500Б-ГУ1 |
6 |
Трансформаторы тока |
ТОЛ-НТЗ |
2 |
Трансформаторы тока опорные |
ТОЛ |
8 |
Трансформаторы тока |
ТОГФ |
6 |
Трансформаторы напряжения емкостные |
НДКМ-110 |
3 |
Трансформаторы напряжения |
CPB 123 |
6 |
Трансформаторы напряжения емкостные |
VCU 245 |
6 |
Трансформаторы напряжения |
CPB 550 |
9 |
Трансформаторы напряжения емкостные |
НДКМ-220 |
3 |
Трансформаторы напряжения |
НКФ-220-58 У1 |
9 |
Трансформаторы напряжения |
НКФ-110-57 |
3 |
Трансформаторы напряжения |
ЕТН-110 УХЛ1 |
6 |
Трансформаторы напряжения емкостные |
НДКМ-500 |
3 |
Трансформаторы напряжения |
НДЕ-М-500 |
3 |
Трансформаторы напряжения емкостные |
CPTf550 |
3 |
Трансформаторы напряжения |
НДЕ-500-72У1 |
3 |
Трансформаторы напряжения |
CPB 245 |
6 |
Трансформаторы напряжения |
ЗНАМИТ-10(6) |
1 |
Продолжение таблицы 4
1 |
2 |
3 |
Трансформаторы напряжения |
НАМИТ-10 |
3 |
Трансформаторы напряжения |
ЗНИОЛ |
3 |
Трансформаторы напряжения емкостные |
VCU 123 |
30 |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
38 |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
41 |
Счетчики электроэнергии многофункциональные |
СЭТ-4ТМ.03М.16 |
7 |
Контроллеры сетевые индустриальные |
СИКОН С70 |
13 |
Комплексы измерительно-вычислительные |
СТВ-01 |
1 |
Источники первичные точного времени |
УКУС-ПИ 02ДМ |
1 |
Программное обеспечение |
ПО «Пирамида 2000» |
1 |
Формуляр |
БСК.0273056757.001.ФО |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Башкирская сетевая компания» вторая очередь (АИИС КУЭ ООО «БСК» вторая очередь)», аттестованном ООО ИИГ «КАРНЕОЛ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312601.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8596-2002. ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательОбщество с ограниченной ответственностью «Башкирская сетевая компания»
(ООО «БСК»)
ИНН 0273056757
Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 3/2
Телефон: (347) 269-33-59
Факс: (347) 284-48-72, 269-33-26
Web-сайт: bsk-ees.ru
E-mail: bsk@bashkirenergo.ru
ИзготовительОбщество с ограниченной ответственностью «Башкирская сетевая компания»
(ООО «БСК»)
ИНН 0273056757
Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 3/2
Телефон: (347) 269-33-59
Факс: (347) 284-48-72, 269-33-26
Web-сайт: bsk-ees.ru
E-mail: bsk@bashkirenergo.ru
Испытательный центрОбщество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)
Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15
Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312601.
