ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Лист № 1 Регистрационный № 34836-07                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти №804 ООО «Геойлбент», Южно-Тарасовское месторождение

Назначение средства измерений

Система измерений количества и показателей качества нефти №804 ООО «Г еойлбент», Южно-Тарасовское месторождение (далее по тексту - СИКН) предназначена для измерений массы нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью счетчиков-расходомеров массовых Micro Motion (далее по тексту - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы комплекса измерительно-вычислительного ИМЦ-03, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из блока фильтра, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), блока стационарной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из трех рабочих измерительных линий (ИЛ).

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплексы измерительно-вычислительные ИМЦ-03, осуществляющие сбор измерительной информации; автоматизированные рабочие места оператора (далее по тексту -АРМ оператора), формирующие отчетные данные и оснащенные средствами отображения, управления и печати.

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

В состав СИКН входят показывающие СИ объема, давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), и объемной доли воды (%) в нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверка и контроль метрологических характеристик МПР по ПУ, КМХ рабочих и резервного МПР по контрольно-резервному МПР;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в инструкции по эксплуатации СИКН.

Нанесение знака поверки на СИКН не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

обеспечивает реализацию функций СИКН. Метрологически значимая часть программного обеспечения (ПО) СИКН реализована в комплексе измерительно-вычислительном ИМЦ-03 (далее по тексту - ИВК). Идентификационные данные ПО ИВК приведены в таблице 2. Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО ИВК

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

П Продолжение таблицы 4

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность СИ

Сведения о методиках (методах) измерений

представлены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 804 ТПП «Ямалнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь», ФР.1.29.2014.17121.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Закрытое акционерное общество «Инженерно-производственная фирма Вектор» (ЗАО «ИПФ Вектор»)

ИНН 7203091101

Адрес: 625031, Тюменская обл., г. Тюмень, ул. Шишкова, д. 88

Испытательный центр

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-68-78

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Регистрационный № 84563-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1526 на ЦПС Песцового месторождения

Назначение средства измерений

Система измерений количества и показателей качества нефти №  1526

на ЦПС Песцового месторождения (далее по тексту - СИКН) предназначена для автоматизированного учета транспортируемой нефти с насосной станции перекачки ЦПС Песцового месторождения.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью расходомеров массовых Promass (модификации Promass 300) (далее по тексту - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), узла подключения передвижной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей измерительной линии (ИЛ) и одной контрольнорезервной ИЛ.

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК (основной и резервный), осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора на базе ПО ПК «CROPOS» (основное и резервное) (далее по тексту - АРМ оператора), оснащенные средствами отображения, управления и печати.

Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (КМХ) МПР по передвижной ПУ.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерение объемного расхода (м³/ч) и объема (м³) нефти в рабочем диапазоне;

• - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), вязкости (мм²/с) и объемной доли воды (%) в нефти;

• - автоматическое вычисление массовой доли воды (%) в нефти по результатам измерений объемной доли воды в нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и КМХ МПР по стационарной или передвижной ПУ;

• - КМХ МПР, установленого на рабочей ИЛ, по МПР на контрольно-резервной ИЛ;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с описанием типа данных СИ и учетом требований МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку блок-бокса СИКН.

Лист № 3 Всего листов 5 Программное обеспечение

СИКН реализовано в ИВК и в АРМ оператора, оснащенные средствами отображения, управления и печати. Идентификационные данные программного обеспечения (ПО) СИКН приведены в таблице 2.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

П Продолжение таблицы 4

Знак утверждения типа

наносится на титульный лист паспорта СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность СИ

Сведения о методиках (методах) измерений

представлены в документе МН 1063-2021 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1526 на ЦПС Песцового месторождения», ФР.1.29.2022.41979.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Заполярье» (ООО «Газпромнефть-Заполярье»)

ИНН: 7728720448

Адрес: 625048, Тюменская обл., г. Тюмень, ул. 50 лет Октября, д. 8Б

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН: 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, 50-летия Октября ул., д. 24

Телефон: +7(347)292-79-10, 292-79-11, 279-88-99, 8-800-700-78-68

Факс: +7 (347) 228-80-98, 228-44-11

E-mail: nefteavtomatika@nefteavtomatika.ru

Web-сайт: www.nefteavtomatika.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-68-78

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Регистрационный № 38549-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические Метран-2000

Назначение средства измерений

Преобразователи термоэлектрические Метран-2000 (далее - ПТ) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников.

Описание средства измерений

Принцип действия преобразователей термоэлектрических основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ПТ при разности температур между его рабочим и свободными концами. ПТ обеспечивают преобразование измеряемой температуры в изменение ТЭДС.

Основными узлами ПТ являются (в зависимости от конструктивного исполнения) чувствительный элемент (ЧЭ), защитная арматура, соединительная головка, клеммная колодка для крепления выводов.

В качестве чувствительного элемента используется (в зависимости от конструктивного исполнения) кабель термопарный с НСХ типа K, N, L или термоэлектрический чувствительный элемент, представляющий собой два электрода: для ПТ с НСХ типа S платинородиевый сплав ПР-10 (положительный термоэлектрод) и платина ПлТ (отрицательный термоэлектрод); для ПТ с НСХ типа В платинородиевый сплав ПР-30 (положительный термоэлектрод) и платинородие-вый сплав ПР-6 (отрицательный термоэлектрод), выполненный в виде термопарного кабеля с минеральной изоляцией термоэлектродов.

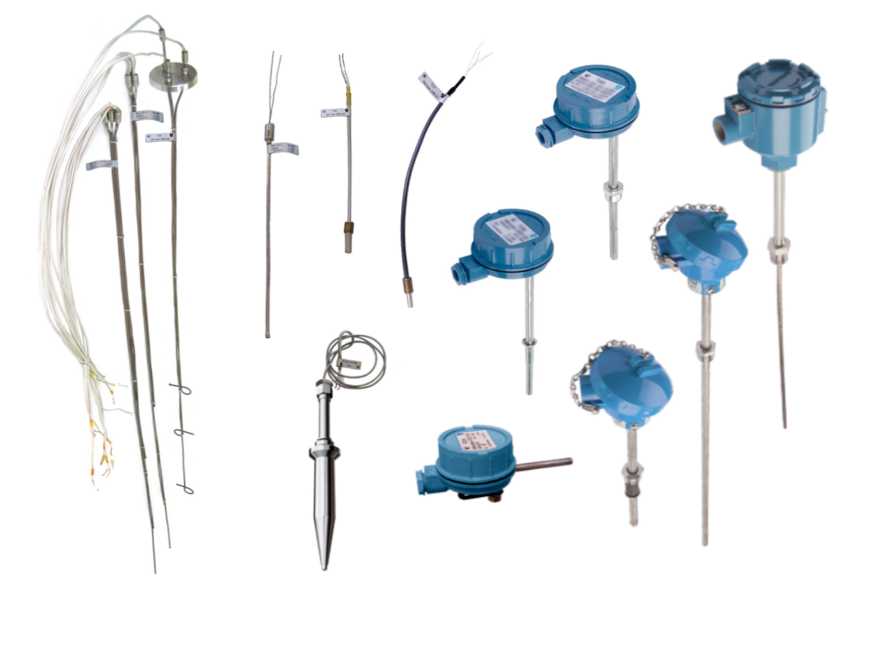

Общий вид ПТ представлен на рисунке 1. Корпус соединительной головки ПТ может быть окрашен в любые цвета по заказу заказчика.

Рисунок 1 - Общий вид преобразователей термоэлектрических Метран-2000

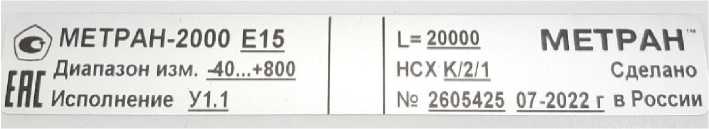

Пломбирование ПТ не предусмотрено. Нанесение знака поверки на ПТ не предусмотрено. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.

С        МЕТРАН

Метран-2000 В12

НСХ________N/1/1

Диапазон изм, -40...+1 ООО

L- 400 Исполнение У1.1 -55°C<taS+85°C

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

Знак утверждения типа

наносится на маркировочную табличку способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Комплектность ПТ приведена в таблице 3

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СПГК.5242.100.00РЭ

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ТУ 4211-016-51453097-2008 Преобразователи термоэлектрические Метран-2000. Технические условия.

Изготовитель

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, г. Челябинск, Новоградский проспект, д. 15 Телефон: +7 (351) 242-44-44

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101 Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Регистрационный № 38550-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления Метран-2000

Назначение средства измерений

Термопреобразователи сопротивления Метран-2000 (далее - ТС) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников, а также разности температур жидких и газообразных сред.

Описание средства измерений

Принцип измерений температуры ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.

ТС состоят из следующих основных узлов в зависимости от конструктивного исполнения: ЧЭ, проводники, защитная арматура, соединительная головка, клеммная колодка. ЧЭ представляет собой либо намотку из платиновой или медной проволоки, либо тонкопленочный терморезистор. Выводы ЧЭ могут соединяться либо с отдельными проводниками, либо с жилами кабеля в минеральной изоляции. ТС кабельной конструкции может дополнительно помещаться в защитную арматуру.

ТС, заказанные с опцией «КТС» (далее - КТС), состоят из пары однотипных термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) согласно ГОСТ 6651-2009, подобранных по принципу схожести индивидуальных статических характеристик.

Общий вид ТС представлен на рисунке 1. Корпус соединительной головки ТС может быть окрашен в любые цвета по заказу заказчика.

Рисунок 1 - Общий вид термопреобразователей сопротивления Метран-2000

Пломбирование ТС не предусмотрено. Нанесение знака поверки на ТС не предусмотрено. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.

[Ц[

Сделано в России

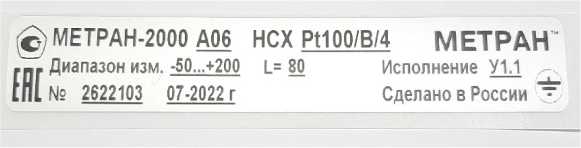

Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 100П, Pt100

Таблица 2 - Основные технические характеристики термопреобразователей сопротивления

Метран-2000 с НСХ типа 100П, Pt100

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 50М, 100М

Таблица 4 - Основные технические характеристики термопреобразователей сопротивления

Метран-2000 с НСХ типа 50М, 100М

Знак утверждения типа

наносится на маркировочную табличку способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СПГК.5242.200.00.РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 6651-2009 ГСИ. Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-017-51453097-2008 Термопреобразователи сопротивления Метран-2000. Технические условия.

Изготовитель

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, г. Челябинск, Новоградский пр., д. 15

Телефон: +7 (351) 242-44-44

Е-mail: info.Metran@emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2022 г. № 2993

Лист № 1 Регистрационный № 80896-21                                            Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи;

• 2- й уровень -устройство сбора и передачи данных (УСПД) и технические средства приема-передачи данных;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер сбора данных (СД), сервер баз данных (БД), устройства синхронизации системного времени (УССВ), программное обеспечение (ПО) «Пирамида 2.0»

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов без учета коэффициентов трансформации, преобразуются в цифровой сигнал. По мгновенным значениям силы и напряжения переменного тока в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0.02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется преобразование измерительной информации с учетом коэффициентов трансформации ТТ и ТН, ее накопление, хранение и передача накопленных данных по выбранному ИВК каналу связи (проводные линии, GSM канал, сеть Ethernet), на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Передача информации во внешние программно-аппаратные комплексы потребителей, сбытовых организаций, АИИС КУЭ смежных субъектов на оптовом и розничном рынке электроэнергии осуществляется по электронной почте в виде xml-файлов формата 80020 в соответствии с регламентом.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя УССВ на основе GPS/ГЛОНАСС-приемника сигналов точного времени типа УСВ-2 (Регистрационный № 41681-10), таймеры УСПД, сервера СД и счетчиков. Сравнение времени сервера СД ИВК с таймером приемника осуществляется 1 раз в час, синхронизация производится при расхождении показаний таймеров приемника и сервера СД на величину более ±1 с. Сервер СД осуществляет синхронизацию времени УСПД, а УСПД, в свою очередь, счетчиков, подключенных к УСПД. Сличение времени таймера сервера СД с временем таймеров УСПД осуществляется при каждом сеансе связи, но не реже одного раза в сутки, корректировка времени сервером выполняется при достижении расхождения времени таймеров счетчиков и УСПД на величину ±1 с. Сличение времени таймеров счетчиков с временем УСПД осуществляется один раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем таймера УСПД ±1 с.

Журналы событий счетчиков, УСПД и сервера СД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Конструкция АИИС КУЭ не предусматривает возможность пломбировки и нанесения заводского номера. Заводской номер заносится в Паспорт-Формуляр типографским способом.

Конструкция АИИС КУЭ не предусматривает нанесение на нее знака поверки. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2,3,4.

Таблица 2 - Состав ИК

Продолжение таблицы 2

Таблица 3 - Основные метрологические характеристики ИК

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:

- пропадания напряжения.

Защищенность применяемых компонентов:

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Продолжение таблицы 5

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе РЭ.359118.10.2019. Часть 2. Раздел 4 «Методика измерений электрической энергии и мощности с использованием АИИС КУЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети (Филиал АО «Сетевая компания» Чистопольские электрические сети) ИНН 1655049111

Адрес: 422980, Российская Федерация, Республика Татарстан, г. Чистополь,

ул. К. Маркса, д. 131

Изготовитель

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети (Филиал АО «Сетевая компания» Чистопольские электрические сети) ИНН 1655049111

Адрес: 422980, Российская Федерация, Республика Татарстан, г. Чистополь,

ул. К. Маркса, д. 131

Испытательный центр

ФБУ «Государственный региональный центр стандартизации, метрологии

и испытаний в Республике Татарстан»

(ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.310659.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 ноября 2022 г.

Москва

О внесении изменений в сведения об утверэвденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением насхолщего приказа иетдбллге^за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство ло техническому регулированию и метрологии.

Сертификат: 029D109BOODBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27,12.2021 до 27.12,2022

< __________
