ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления микропроцессорные Сапфир-22МР
Назначение средства измеренийПреобразователи давления микропроцессорные Сапфир-22МР (далее -преобразователи) предназначены для непрерывных измерений давления абсолютного, избыточного и разности давлений жидкостей, пара или газа и преобразования измеренного давления в унифицированный аналоговый токовый выходной сигнал.
Описание средства измерений
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления (разности давлений) деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь для преобразователей абсолютного и избыточного давления, или емкостной датчик для преобразователей разности давлений), включенного в мостовую схему (мост Уитстона). Пропорциональное изменение электрического сопротивления преобразуется измеренное значение, далее формируется пропорциональный приложенному давлению.
в электронном блоке преобразователя в выходной аналоговый токовый сигнал,
модификаций: Сапфир-22МР-С-ДА-2070,
Преобразователи выпускаются трёх
для измерения абсолютного давления, Сапфир-22МР-С-ДИ-2151, для измерения избыточного давления, Сапфир-22МР-С-ДД-2410,
предназначенный предназначенный предназначенный для измерения разности давлений. Конструктивно преобразователи Сапфир-22МР-С-ДИ-2151 и Сапфир-22МР-С-ДД-2410 изготавливаются в одноблочном исполнении. Преобразователь Сапфир-22МР-С-ДА-2070 изготавливается в многоблочном исполнении и состоит из преобразователя первичного, преобразователя вторичного, кабелей связи КСП и КСВ.
Преобразователи Сапфир-22МР-С-ДА-2070, Сапфир-22МР-С-ДИ-2151,
Сапфир-22МР-С-ДД-2410 отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Настройка преобразователей производится при помощи коммуникатора К-1, который позволяет обеспечить корректировку нуля.
Общий вид преобразователей приведен на рисунках 1 - 3.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 соответствует IP67.
Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией.
Обозначение места нанесения знака поверки представлено на рисунке 4.

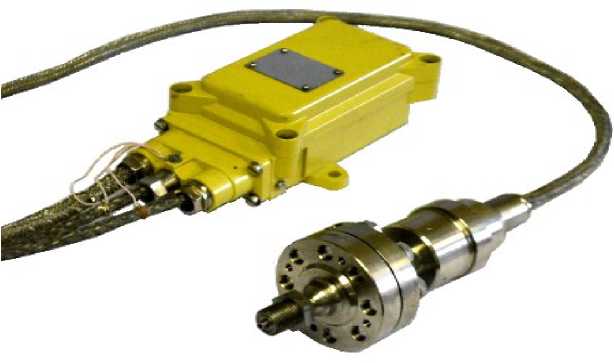

Рисунок 1 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДА-2070
Рисунок 2 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДИ-2151

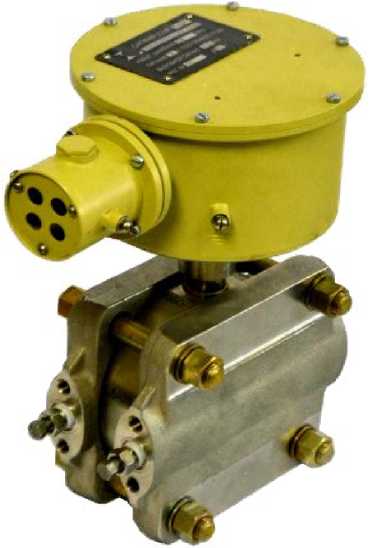

Рисунок 3 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДД-2410
Место нанесения знака поверки

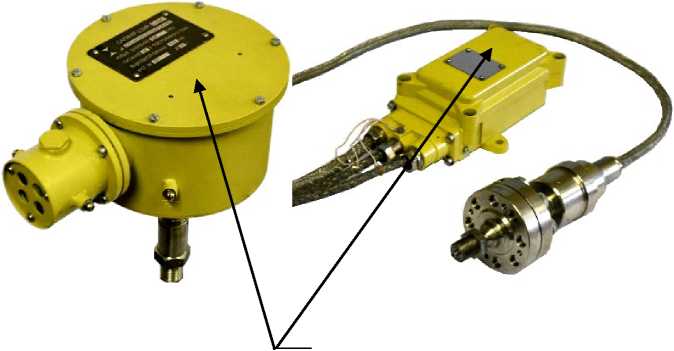

Рисунок 4 - Обозначение места нанесения знака поверки
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО приведены в таблице 1.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты программного обеспечения высокий в соответствии с
Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Sapfir.hex |
|
Номер версии (идентификационный номер) |
1.0 |
|
Цифровой идентификатор (контрольная сумма) |
4F93 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ) Сапфир-22МР-С-ДА-2070:
Сапфир-22МР-С-ДИ-2151:
Сапфир-22МР-С-ДД-2410:
|
0. 2,52; 4,02; 6,02; 10,02; 16,01,2; 25,01,2. 0. 0,256,7; 0,406,7; 0,605,6,7; 1,005,6,7; 1,604,5,6,7; 2,503,4,5,6,7. 0. 0,169; 0,259; 0,408’9; 0,608’9’10; 1,008’9; 1,608’9. |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления (у), %:
|
+0,251; +0,52. +0,13; +0,154; +0,25; +0,256; +0,57. +0,258; +0,59; +1,010. |
|
Вариация выходного сигнала, не более |
|у|- |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С |
+0,7< |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления, вызванной воздействием внешнего переменного магнитного поля частотой 50 Гц и напряженностью 400 А/м или внешнего постоянного магнитного поля напряженностью 400 А/м, при самых неблагоприятных фазе и направлении поля, % |
±0,10 - для преобразователей со значением |у|, равным 0,1 %; ±0,13 - для преобразователей со значением |у|, равным 0,15 %; ±0,16 - для преобразователей со значением |у|, равным 0,2 %; ±0,20 - для преобразователей со значением |у|, равным 0,25 %, 1,0 %; ±0,40 - для преобразователей со значением |у|, равным 0,5 %. |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления, вызванной воздействием вибрации, %
|
±1,00. ±0,12. ±0,12. |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности измерений давления, вызванной воздействием электромагнитных помех, % |
±1,0. |
|
Выходной аналоговый сигнал: - сила постоянного тока, мА |
от 4 до 20. |
|
Примечание: 1-10 соответствие ВПИ и пределов допускаемой приведенной погрешности, например датчики давления модификации Сапфир-22МР-С-ДА-2070: с ВПИ 6,0 МПа и 10,0 МПа имеют пределы допускаемой приведенной погрешности измерений давления +0,5 % от ВПИ; с ВПИ 16,0 МПа, 25,0 МП имеют пределы допускаемой приведенной погрешности измерений давления +0,25 % или +0,5 % от ВПИ в зависимости от заказанного значения. | |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Измеряемая среда |
жидкость, газ и пар |
|
Рабочие условия измерений | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- относительная влажность, %, не более |
80 при температуре +27 °С |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более | |
|
Сапфир-22МР-С-ДИ-2151 |
210х154х213 |
|
Сапфир-22МР-С-ДД-2410 |
199х154х213 |
|
Сапфир-22МР-С-ДА-2070: | |
|
- первичный блок |
90х105х236 |
|
- вторичный блок |
152х87х295 |
|
Масса, кг, не более | |
|
Сапфир-22МР-С-ДИ-2151 |
3,5 |
|
Сапфир-22МР-С-ДД-2410 |
12 |
|
Сапфир-22МР-С-ДА-2070: | |
|
- первичный блок |
3,5 |
|
- вторичный блок |
3,0 |
|
- кабель связи: | |
|
КСП |
0,7 |
|
КСВ |
0,13 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
25 |
|
Примечание: | |
|
1. Указана масса кабеля КСП при длине 2м, масса |
каждого последующего метра 0,13 кг. |
|
2. Указана масса погонного метра кабеля связи КСВ. | |
наносится на маркировочную табличку, размещенную на корпусе преобразователя в виде наклейки, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь: Сапфир-22МР-С-ДИ-2151 Сапфир-22МР-С-ДД-2410 Сапфир-22МР-С-ДА-2070: |
Модель преобразователя давления |
1 шт. |
|
- преобразователь первичный |
1 шт. | |
|
- преобразователь вторичный |
1 шт. | |
|
- кабель связи КСП |
1 шт. | |
|
- кабель связи КСВ |
1 шт. | |
|
Руководство по эксплуатации |
РИЮУ.406233.103 РЭ |
1 экз. |
|
Паспорт |
РИЮУ.406233.103 ПС |
1 экз. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
РИЮУ.406233.103 МИ |
1 экз. |
|
Коммуникатор К-1 |
1 шт. | |
|
Руководство по эксплуатации на коммуникатор К-1 |
РИЮУ.426479.006 РЭ |
1 экз. |
|
Комплект монтажных частей |
1 шт. | |
|
Одиночный комплект запасных частей, инструментов, принадлежностей |
Комплект ЗИП |
1 шт. по заказу |
осуществляется по документу РИЮУ.406233.103 МИ «Преобразователи давления микропроцессорные Сапфир-22МР. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 19.10.2016 г.
Основные средства поверки:
-
- задатчики давления Воздух -1600, регистрационный номер в Федеральном информационном фонде (далее - ФИФ) № 12143-04;
-
- манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ № 16026-97;
-
- меры электрического сопротивления Р3030, регистрационный номер в ФИФ № 8238-81;
-
- вольтметр универсальный В7-73/2 регистрационный номер в ФИФ № 24699-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунком 4.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления микропроцессорным Сапфир-22МРГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - V107 Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900
ГОСТ 8.187-76. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 10 в ст. 4 Па
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия РИЮУ.406233.049 ТУ
ИзготовительОбщество с ограниченной ответственностью «Теплоприбор» (ООО «Теплоприбор»)
ИНН 6230109243
Адрес: 390011, Рязанская обл., г. Рязань, шоссе Куйбышевское, дом 14А, литера А2, корпус 4, помещение Н4
Телефон: (4912) 77-94-49, факс: (4912) 77-94-49 доб. 5010
E-mail: teplopr@teplopribor.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
телефон: +7 (495) 491-78-12, +7 (495) 491-86-55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «20» июля 2020 г.
