№1899 от 02.08.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 348033
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1899 от 02.08.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 августа 2022 г. jy0 1899
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их
метрологические характеристики, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов
средств
измерений,
прилагаемые к настоящему приказу.
3. Распространить действие методик
поверки средств
измерений,
установленных согласно приложению
к настоящему
приказу,
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации 01 28 августа 2020 Г. № 290б\
Подлинник электронного документа, подписанного ЭП,
5. Контроль за испол] [ениемннает^оящшкОоприка'аагсовстсавляю
Федеральное агентство по техническому регулированию и метрологии.
за собой.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
\_____—______
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1899
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Приборы для измерения показателей качества электрической энергии |
«Прорыв» |
мод. «Прорыв- Альфа»: зав. №№ 2007009, 2007010 |
58232-14 |
КЭ.004.004 МП |
МП206.1- 056-22 |
01.06. 2022 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «Прорыв» (ООО НПП «Прорыв»), Республика Карелия, г. Петрозаводск |
ФГБУ «ВНИИМС», г. Москва | |||
|
2. |
Газоанализаторы |

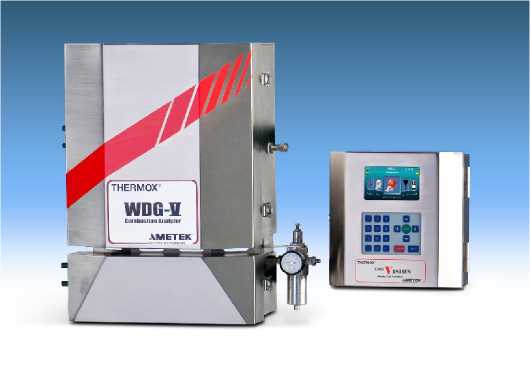

Thermox WDG-V |

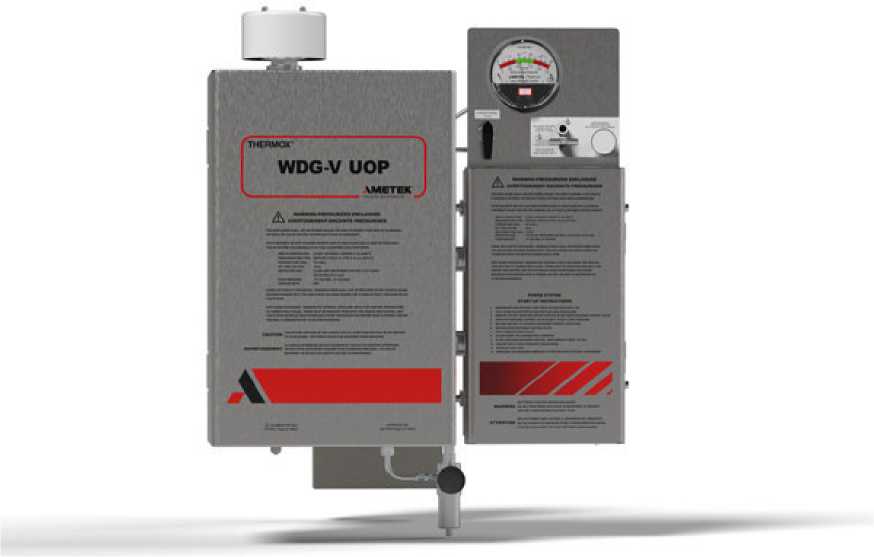

модификация Thermox WDG-V UOP зав.№ 03751 |
60102-15 |
МП 60102-15 |
МП 60102-15 с изменением №1 |
13.12. 2021 |
Общество с ограниченной ответственностью «АРТВИК Р» (ООО «АРТВИК Р»), г. Москва |
ФГБУ «ВНИИМС», г. Москва |
|
3. |
Газоанализаторы |

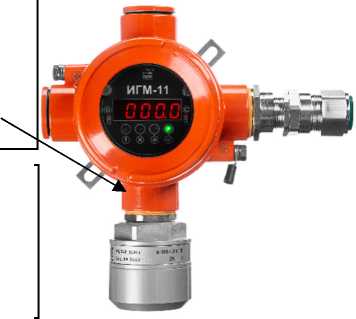

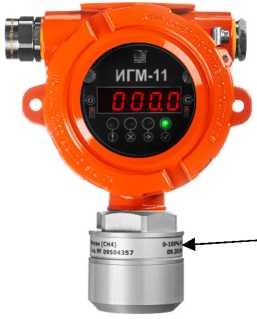

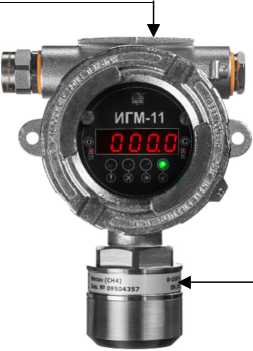

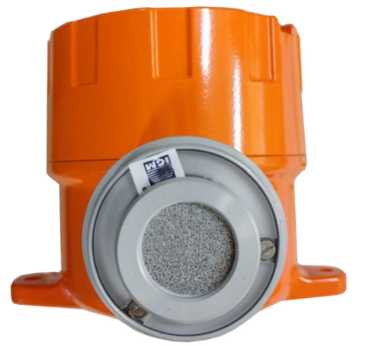

ИГМ-11 |
ИГМ-11-03/1-1А, |
70204-18 |
- |
- |
МП 112-221- |
МП 112-221- |
- |
08.06. |
Общество с |
УНИИМ - |
|
стационарные |
зав.№ 09405564; |
2017 |
2017 с |
2022 |
ограниченной |
филиалом | ||||||
|
ИГМ-11-03/2-1С, |
изменением |
ответственностью |
ФГУП | |||||||||
|
зав.№ 09405565; |
№ 1 |
«ЭМИ-Прибор» |
«ВНИИМ им. | |||||||||
|
ИГМ-11-13/1-3А, |
(ООО |
Д.И. | ||||||||||
|
зав. № 09405563; |
«ЭМИ-Прибор»), |
Менделеева», | ||||||||||
|
ИГМ-11-21-3А, |
г. Санкт-Петербург |
г. Екатеринбург |
зав.№ 09405566;
ИГМ-11-23-3А, зав.№ 09405567;
ИГМ-11-25-3А, зав. № 09405568
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1899
Лист № 1 Регистрационный № 58232-14 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения показателей качества электрической энергии «Прорыв»
Назначение средства измеренийПриборы для измерения показателей качества электрической энергии «Прорыв» (далее по тексту - приборы) предназначены для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и показателей качества электрической энергии в соответствии с ГОСТ 33073-2014, ГОСТ 321442013, ГОСТ 30804.4.30-2013, класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.
Описание средства измеренийПринцип действия приборов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока с последующим вычислением значений измеряемых параметров из полученного массива.
Приборы представляют собой моноблок, на передней панели которого расположены разъемы для подключения прибора к контролируемой электрической сети и три индикатора. На задней панели приборов расположены клемма заземления, разъём питания, разъём подключения прибора к внешней ЭВМ, разъём для подключения внешней активной антенны (GPS/ГЛОНАСС), может быть расположен разъём для подключения Ethernet (опционно).
Приборы имеют девять модификаций (моделей): «Прорыв-КЭ-А», «Прорыв-КЭ-А Е», «Прорыв-КЭ-А И», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А», «Прорыв-Т-А Е», «Прорыв-Т-А И», «Прорыв-Т-А ЕИ» и «Прорыв-Альфа». Модификации различаются между собой конструктивным исполнением, а также видами измеряемых величин.
Приборы измеряют показатели качества электрической энергии (ПКЭ), включая измерения длительности и глубины быстрых изменений напряжения, и электроэнергетические характеристики согласно таблице 2 и записывают результаты в память. Приборы модификаций «Прорыв-КЭ-А И», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А И», «Прорыв-Т-А ЕИ» и «Прорыв-Альфа» измеряют импульсное напряжение амплитудой от 0,7 кВ до 6,0 кВ (до 2,0 кВ модификации «Прорыв-Альфа») и производят запись импульсного напряжения с частотой дискретизации 20 МГц с длительностью записи до 2,5 мс.
В приборах модификации «Прорыв-Альфа» предусмотрена независимая обработка измеренных данных алгоритмом искусственной нейронной сети (ИНС).
Память приборов представляет собой энергонезависимое оперативное устройство. Продолжительность записи информации не менее 30 суток.
Информация из энергонезависимой памяти считывается во внешнюю ЭВМ, где производится ее последующая обработка. При анализе данных используется программное обеспечение «ПРОРЫВ».
Программное обеспечение позволяет производить загрузку с приборов измеренных значений показателей качества электрической энергии, стирание результатов ранее проведенных измерений, ввод информации о месте измерений, просмотр произвольно выбранного временного участка измерений, сохранение результатов с привязкой к времени измерений в файл, формирование и распечатку протоколов измерений.
Приборы предназначены как для автономной работы, так и для использования в составе автоматизированных информационно-измерительных систем, в том числе в модулях измерительных автоматизированных информационно-измерительных систем безопасности электрической энергии (АИИС БЭЭ).
Приборы могут производить подстройку текущего времени под время «Национальной шкалы координированного времени Российской Федерации UTC (SU)» в соответствии с требованиями ГОСТ 30804.4.30-2013, класс А.
Приборы при отключении питающей фазы сети переменного тока будут продолжать непрерывные измерения только при работе от источников бесперебойного питания ИБП-1. Источник бесперебойного питания ИБП-1 обеспечивает непрерывную работу приборов типа «Прорыв» в автономном режиме в течение не менее трёх часов.
Приборы обеспечивают непрерывное измерение и запоминание показателей качества электрической энергии в течение не менее месяца.
Приборы обеспечивают сохранение измеренных показателей качества электрической энергии при отключении питания в течение неограниченного времени.
Структура условного обозначения в зависимости от модификации представлена на рисунке 1.
Прорыв-Х-А Х
Тип приборов________________________________________________ |
Обозначение модификации:
«КЭ» измерение параметров напряжения
«Т» измерение параметров напряжения, тока и мощности
Класс «А» по ГОСТ 30804.4.30-2013
Отсутствие символа - базовое исполнение
«Е» - базовое исполнение + опция Ethernet
«И» - базовое исполнение + опция измерения импульсов напряжения
«ЕИ» - базовое исполнение + опция Ethernet + измерения импульсов напряжения
Прорыв-Альфа
Тип приборов___________________________________________________ ~|
«Альфа» - интеллектуальное средство измерения + опция Ethernet
Рисунок 1 - Структура условного обозначения
Заводской номер наносится на маркировочную табличку (шильдик), расположенную на задней панели прибора, любым технологическим способом в виде цифрового или буквенноцифрового кода.
Общий вид приборов и место пломбировки приведены на рисунках 1-4.
«Прорыв-КЭ-А», «Прорыв-КЭ-А И», «Прорыв-КЭ-А Е», «Прорыв-КЭ-А ЕИ»
«Прорыв-Т-А», «Прорыв-Т-А И», «Прорыв-Т-А Е», «Прорыв-Т-А ЕИ»

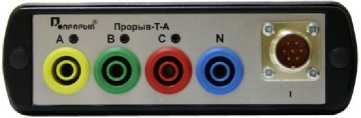

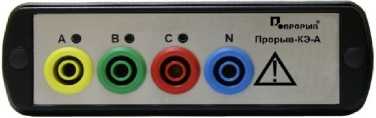

Рисунок 1 - Общий вид передней панели приборов для измерения показателей качества электрической энергии «Прорыв» (модификации «Прорыв-КЭ-А», «Прорыв-КЭ-А И», «Прорыв-КЭ-А Е», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А», «Прорыв-Т-А И», «Прорыв-Т-А Е», «Прорыв-Т-А ЕИ»)
«Прорыв-КЭ-А», «Прорыв-КЭ-А И», «Прорыв-Т-А», «Прорыв-Т-А И»
Место
пломбировки
Место пломбировки
Место нанесения знака утверждения типа
«Прорыв-КЭ-А Е», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А Е», «Прорыв-Т-А ЕИ»

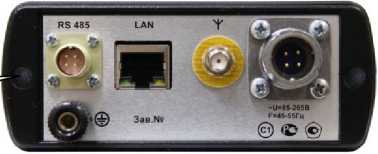

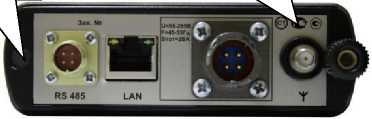

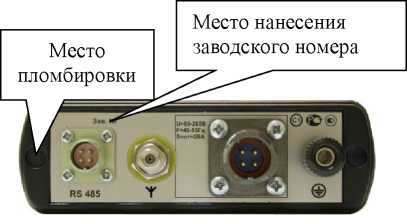

Рисунок 2 - Общий вид задней панели приборов для измерения показателей качества электрической энергии «Прорыв» (модификации «Прорыв-КЭ-А», «Прорыв-КЭ-А И», «Прорыв-КЭ-А Е», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А», «Прорыв-Т-А И», «Прорыв-Т-А Е», «Прорыв-Т-А ЕИ»)

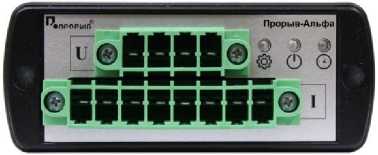

Рисунок 3 - Общий вид передней панели приборов для измерения показателей качества электрической энергии «Прорыв» (модификация «Прорыв-Альфа»)
Рисунок 4 - Общий вид задней панели приборов для измерения показателей качества электрической энергии «Прорыв» (модификация «Прорыв-Альфа»)
Приборы имеют внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Внешнее ПО (программа «ПРОРЫВ»), устанавливаемое на персональный компьютер, выполняет функции математической обработки и представления измерительной информации, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных), их систематизации, выполнения настроек и является метрологически значимым. Метрологические характеристики приборов нормированы с учётом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ПРОРЫВ» |
|
Номер версии (идентификационный номер ПО) |
Не ниже 6.0 |
|
Цифровой идентификатор ПО |
f31c38a358e28122940d1ccbb27da09d |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности: - абсолютной Д; - относительной 5, % - приведенной у, % |
|
1 |
2 |
3 |
|
Среднеквадратическое значение напряжения U, В |
от 0,1 •ином до 1,5 •ином; ином определяется схемой подключения; ином=220/ (220-^3) или ином =100/^3/(100) |
±0,1 (Y) (приведенная к номинальному значению напряжения) |
|
Установившееся отклонение напряжения 5Uy, % |
от -20 до +20 |
±0,2 (Д) |
|
Положительное отклонение напряжения 5U+, % |
от 0 до 50 |
±0,1 (Д) |
|
Отрицательное отклонение напряжения 3U-, % |
от 0 до 90 |
±0,1 (Д) |
|
Частота переменного тока f, Гц |
от 42,5 до 57,5; номинальное значение измеряемого значения частоты fnom 50 Г ц |
±0,01 (Д) |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Отклонение частоты Af, Гц |
от -7,5 до +7,5 |
±0,01 (Д) |
|
Коэффициент несимметрии напряжения по обратной последовательности Ки, % |
от 0 до 25 |
±0,15 (Д) |
|
Коэффициент несимметрии напряжения по нулевой последовательности Кои, % |
от 0 до 25 |
±0,15 (Д) |
|
Суммарный коэффициент гармонических составляющих напряжения KU, % |
от 0 до 25 |
±0,05 (Д) при Ки < 1,0 % |
|
±5 (5) при Ки > 1,0 % | ||
|
Коэффициент n-ой (n от 2 до 50) гармонической составляющей напряжения Ku(n), % |
от 0 до 25 |
±0,05 (Д) при Ки(п) < 1,0 % |
|
±5 (5) при Ки(п) > 1,0 % | ||
|
Коэффициент m-ой (m от 1 до 49) интергармонической составляющей напряжения Kuig(m), % |
от 0 до 25 |
±0,05 (Д) при К^д(т) < 1,0 % |
|
±5 (5) при К^д(т) > 1,0 % | ||
|
Угол фазового сдвига между основными гармоническими составляющими входных напряжений фи, 0 |
от -180 до +180 |
±1 (Д) |
|
Кратковременная доза фликера Pst, отн. ед. |
от 0,2 до 10,0 |
±5 (5) |
|
Длительная доза фликера Pit, отн. ед. |
от 0,2 до 10,0 |
±5 (5) |
|
Длительность провала напряжения A/п, с |
от 0,01 до 60,00 |
±0,01 (Д) |
|
Глубина провала напряжения 5Цпр, % |
от 10 до 100 |
±0,1 (Д) |
|
Длительность временного перенапряжения A/пери, с |
от 0,01 до 60,00 |
±0,01 (Д) |
|
Остаточное напряжение Ures, В |
от 10 до 200 |
± 0,1 (Y) (приведенная к номинальному значению напряжения ином) |
|
Длительность^ прерывания напряжения Д/пр , с |
от 0,01 |
±0,01 (Д) |
|
Продолжение таблицы 2 | ||
|
1 |
2 |
3 |
|
Среднеквадратическое2) значение силы переменного тока I, А |
от /мин до 1,2 •/ном (при /ном = 5 А от / мин до 2 •/ном); /ном определяется подключенны ми токоизмерите льными клещами; /ном=5 А (/мин =0,1 А); /ном=250 А (/мин =10 А); /ном=800 А (/мин =50 А); /ном=3000 А (/мин =250 А) |
±0,1 (у) - с токоизмерительными клещами с приведенной погрешностью ±0,1 (у) ±1,0 (у) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (y) (приведенная к максимальному значению силы тока) |
|
Коэффициент2 искажения синусоидальности кривой тока (суммарный коэффициент гармонических составляющих тока) К/, % |
от 0 до 25 |
±0,15 (Д) при К/ < 3,0 % |
|
±5 (5) при К/ > 3,0 % | ||
|
Коэффициент2 n-й (n от 2 до 50) гармонической |
от 0 до 25 |
±0,15 (Д) при K/(n) < 3,0 % |
|
составляющей тока К/(П), % |
±5 (5) при K/(n) > 3,0 % | |
|
Коэффициент2 m-й (m от 1 до 49) |
от 0 до 25 |
±0,15 (Д) при K/ig(m) < 3,0 % |
|
интергармонической составляющей тока Кцё(т), % |
±5 (5) при K/ig(m) > 3,0 % | |
|
Угол2) фазового сдвига между основными гармоническими составляющими входных токов ф/, 0 |
от -180 до +180 |
±1 (Д)- с токоизмерительными клещами с приведенной погрешностью ±0,1 (y) ±3 (Д) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (у) |
|
Фазовый угол2) между составляющими тока и напряжения фи/, 0 |
от -180 до +180 |
±1 (Д) - с токоизмерительными клещами с приведенной погрешностью ±0,1 (y) ±3 (Д) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (у) |
П Продолжение таблицы 2
|
1 |
2 |
3 |
|
Полная электрическая мощность2) в заданной полосе частот S(f), 1В А |
от (Тмин • U) до (1,2-Тном-Ц) (при Тном = 5 А от (Тмин • U) до (2-Тном-Ц)) |
±1 (Y) - с токоизмерительными клещами с приведенной погрешностью ±0,1 (у) ±3 (Y) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (y) (приведенная к Цном^ Тмакс) |
|
Активная электрическая мощность2) в заданной полосе частот P(f), Вт |
от (Тмин • U) до (1,2-Тном-Ц) (при Тном = 5 А от (Тмин • U) до (2-Тном-Ц)) |
±1 (Y) - с токоизмерительными клещами с приведенной погрешностью ±0,1 (y) ±3 (y) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (y) (приведенная к Цном^ Тмакс) |
|
Реактивная электрическая мощность2) в заданной полосе частот Q(f), вар |
от (Тмин • U) до (1,2-Тном-Ц) (при Тном = 5 А от (Тмин • U) до (2-Тном-Ц)) |
±1 (Y) - с токоизмерительными клещами с приведенной погрешностью ±0,1 (y) ±3 (y) - с токоизмерительными клещами с приведенной погрешностью ±1,0 (y) (приведенная к Цном^ Тмакс) |
|
Информационные сигналы в электрической сети от ином, % |
от 0 до 15 |
±0,1 (Y) (приведенная к номинальному значению напряжения Цном) |
|
Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» |
- |
±640’6 (6) (±0,5 с/сут) (основная погрешность) |
|
Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» |
- |
±640’6 (6) (±0,5 с/сут) на каждые 10 °С изменения температуры окружающей среды (дополнительная погрешность) |
П Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы дополнительной температурной погрешности приборов при измерении параметров, приведенных в таблице 2 |
- |
1/2 предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды |
|
Примечания:
| ||
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 85 до 265 |
|
- частота переменного тока, Гц |
от 45 до 55 |
|
Потребляемая мощность, кВ^А, не более |
2 |
|
Входное сопротивление по измерительным входам напряжения, кОм, не менее |
800 |
|
Входное сопротивление по измерительным входам тока, МОм, не более |
2 |
|
Габаритные размеры для всех модификаций, кроме «Прорыв-Альфа», мм, не более | |
|
- высота |
40 |
|
- ширина |
114 |
|
- длина |
188 |
|
Масса для всех модификаций, кроме «Прорыв-Альфа», кг, не более |
0,5 |
|
Габаритные размеры для модификации «Прорыв-Альфа», мм, не более | |
|
- высота |
50 |
|
- ширина |
117 |
|
- длина |
290 |
|
Масса для модификации «Прорыв-Альфа», кг, не более |
0,9 |
|
Нормальные условия измерений: - температура окружающей среды, оС |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 80 до 106 |
|
Условия эксплуатации:
|
от -40 до +55 |
|
не более |
90 |
|
- атмосферное давление, кПа |
от 70,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
70000 |
на заднюю панель корпуса приборов в виде наклейки, на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность средства измеренийВ комплект приборов входят составные части, принадлежности и документация, приведенные в таблице 4.
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор для измерения показателей качества электрической энергии |
Прорыв |
1 |
|
Кабель электропитания |
- |
1 |
|
Кабель соединительный |
- |
4 |
|
Зажим типа «крокодил» |
- |
4 |
|
Внешняя активная антенна (GPS/ГЛОНАСС) |
- |
1 |
|
Клещи токоизмерительные1) |
- |
42) |
|
Преобразователь интерфейса RS485-USB |
- |
1 |
|
Руководство по эксплуатации |
РПЛД.411722.011РЭ |
1 |
|
Формуляр |
РПЛД.411722.011ФО |
1 |
|
Программное обеспечение |
- |
1 |
|
Руководство пользователя |
- |
1 |
|
Упаковочная сумка |
- |
1 |
|
Примечания:
| ||
приведены в разделе 2 руководства по эксплуатации РПЛД.411722.011РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 30804.4.7-2013 ;Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемым к ним технических средств»;
ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»;
ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»;
РПЛД.411722.011ТУ «Приборы для измерения показателей качества электрической энергии «Прорыв». Технические условия».
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Прорыв» (ООО НПП «Прорыв»)
ИНН 1001058862
Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Андропова, 10 Телефон: 8 (8142) 78 49 89
Web-сайт: http://proryvnpp.ru
E-mail: info@proryvnpp.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437 55 77
Факс: 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации №30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1899
Лист № 1 Регистрационный № 60102-15 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Thermox WDG-V
Назначение средства измеренийГазоанализаторы Thermox WDG-V (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода, метана и продуктов неполного сгорания в дымовых и других технологических газах, главным образом в системах контроля и оптимизации процессов горения в печах нефтеперерабатывающих и нефтехимических производств, энергетических и отопительных котлах, работающих на газообразном топливе.
Описание средства измеренийГазоанализаторы Thermox WDG-V представляют собой стационарные автоматические приборы, выполненные в едином обогреваемом взрывозащищённом корпусе. Различают пять модификаций газоанализаторов: WDG-V и WDG-V UOP предназначены для измерения содержания кислорода; WDG-VC - кислорода и продуктов неполного сгорания; WDG-VCM - кислорода, метана и продуктов неполного сгорания; WDG-VM - кислорода и метана.
Принцип действия газоанализаторов основан на электрохимическом определении кислорода и термокаталитическом определении метана и продуктов неполного сгорания в пересчете на оксид углерода. В качестве детекторов кислорода в газоанализаторах использованы сенсоры из оксида циркония, принцип действия которых основан на уравнении Нернста. Термокаталитические детекторы для определения содержания метана и продуктов сгорания состоят из двух терморезисторных датчиков, один из которых покрыт инертным материалом и является сравнительным, другой покрыт катализатором и является активным элементом.
Газоанализаторы снабжены системой пробоотбора. Проба отбирается из потока в первичный контур воздушным эжектором и, после анализа, возвращается в технологический поток.
По дополнительному заказу поставляется контроллер Amevision, который осуществляет удаленный мониторинг, программирование режимов работы и расширенную диагностику одного или нескольких приборов. Контроллер снабжен графическим дисплеем, портом USB, а также интерфейсом Ethernet для удаленного доступа или подключения к сети предприятия.
Газоанализаторы оснащены интерфейсом RS-485, аналоговыми выходами (0/4-20) мА, поддерживают протокол Modbus.
Общий вид газоанализаторов Thermox WDG-V представлен на рисунках 1 - 2.
Пломбирование газоанализаторов Thermox WDG-V не предусмотрено.
Знак поверки наносится на свидетельство о поверке.
Заводской номер наносится на паспортную табличку, расположенную на задней панели газоанализатора.
Рисунок 1 - Общий вид газоанализаторов Thermox WDG-V, WDG-VC, WDG-VM. WDG-VCM с контроллером Amevision.
Рисунок 2 - Общий вид газоанализаторов Thermox WDG-V UOP
Программное обеспечениеГазоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Thermox |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.06 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Анализируемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемых значений основной погрешности | ||
|
приведенной, % |
относи тельной, % |
абсолютной, % | |||
|
O2 |
от 0 до 100 % |
от 0 до 1 % |
- |
- |
±0,1 |
|
от 0 до 3 % |
- |
- |
±0,1 | ||
|
св. 3 до 20 % |
- |
±3 |
- | ||
|
св. 20 до 70 % |
- |
±1,5 |
- | ||
|
св. 70 до 100 % |
- |
- |
±0,4 | ||
|
СН4 |
от 0 до 5 % |
от 0 до 2,5 % |
- |
- |
±0,25 |
|
Продукты неполного сгорания в пересчете на СО |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 |
- |
- |
|
от 0 до 1 000 млн-1 |
от 0 до 1 000 млн- 1 |
±5 |
- |
- | |
|
от 0 до 2000 млн- 1 |
от 0 до 2000 млн-1 |
±5 |
- |
- | |
|
от 0 до 1 % |
от 0 до 1 % |
±3 |
- |
- | |
|
от 0 до 5 % |
от 0 до 5 % |
±2 |
- |
- | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С в долях пределов допускаемой основной погрешности (кроме модификации WDG-V UOP), не более |
0,3 |
|
Время установления показаний T0,9 по каналу кислорода, с, не более: - для модификации WDG-V |
6 |
|
- для модификаций WDG-VM, WDG-VC, WDG-VCM, WDG-V UOP |
13 |
|
Время установления показаний T0,9 для метана и продуктов неполного сгорания, с, не более |
20 |
|
Потребляемая мощность, Вт, не более: - при пуске прибора |
1950 |
|
- при эксплуатации прибора |
740 |
|
Габаритные размеры, мм, не более: - для модификации WDG-V UOP |
850x670x430 |
|
- для модификаций WDG-V, WDG-VM, WDG-VC, WDG-VCM |
330x475x220 |
|
Масса, кг, не более: - для модификации WDG-V UOP |
55 |
|
- для модификаций WDG-V, WDG-VM, WDG-VC, WDG-VCM |
20 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
|
- относительная влажность, % |
от 10 до 90 (без конденсации влаги) |
|
- напряжение питания, В |
от 108 до 132 или от 216 до 264 |
|
Маркировка взрывозащиты: - модификации WDG-V, WDG-VC, WDG-VCM, WDG-VM |
2Ex pz IIC T3 Gc X 2Ex pz IIB+H2 T3 Gc X |
|
- модификация WDG-V UOP |
2Ex pzc IIC T3 Gc X |
|
- контроллер Amevision |
2Ex nA nC IIC T6 Gc X |
наносится на корпус газоанализаторов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор Thermox WDG-V |
WDG-V, WDG-VC, WDG-VCM, WDG-VM, WDG-V UOP |
1 шт. (по заказу) |
|
Комплект ЗИП (опционально) |
- |
1 компл. (по заказу) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в руководстве по эксплуатации на газоанализаторы Thermox WDG-V раздел 3
Нормативные документы, устанавливающие требования к газоанализаторам Thermox WDG-VГосударственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия; Техническая документация фирмы-изготовителя «AMETEK Process & Analytical Instruments Division», США.
ИзготовительФирма «AMETEK Process & Analytical Instruments Division», США
Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA
Тел.: +1(412)828-9040, факс +1(412)826-0399
Web-сайт: www.ametekpi.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц №30004-13.
Заявитель
А.А. Бабкин
Д.А. Пчелин
Генеральный директор ООО «АРТВИК Р» Испытатель
ФГБУ «ВНИИМС», ведущий инженер
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1899
Лист № 1
Всего листов 8
Регистрационный № 70204-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные ИГМ-11
Назначение средства измеренийГазоанализаторы стационарные ИГМ-11 (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения объемной доли кислорода (О2), оксида углерода (CO), сероводородa (H2S), диоксида серы (SO2), диоксида азота (NO2), аммиака (NH3), оксида азота (NO), водорода (H2), цианистого водорода (HCN), метанола (СНзОН), этанола (С2Н6О), фтороводорода (HF), суммы углеводородов и водорода (CxHy) в окружающей атмосфере.
Описание средства измеренийПринцип действия газоанализаторов определяется типом используемого сенсора:
-
- электрохимическим - основан на измерении силы электрического тока, возникающего в ходе химической реакции с молекулами целевого газа между электродами сенсора;
-
- термокаталитическим - основан на измерении изменения отношения сопротивления нагретой платиновой проволоки при ее избыточном нагреве в результате окисления детектируемого горючего газа на поверхности катализатора к сопротивлению нагретой платиновой проволоки, не взаимодействующей с горючим газом.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузный.
Конструктивно газоанализаторы состоят из узла газового сенсора и модуля трансмиттера.
Узел газового сенсора предназначен для установки газового сенсора, а также обеспечения искробезопасного питания сенсора и его обогрева (обогрев предусмотрен только в моделях с электрохимическими газовыми сенсорами). Поступление анализируемого газа к газовому сенсору осуществляется посредством свободной диффузии. Входное отверстие газового сенсора закрыто сменным фильтром, предотвращающим загрязнение или повреждение сенсора. Электронная схема узла установки газового сенсора формирует данные об измеренной объемной доли и температуре в месте установки сенсора и передаёт их в модуль трансмиттера в цифровом виде.
Корпус модуля трансмиттера представляет собой взрывонепроницаемую оболочку типа «d» и служит для размещения платы питания и платы индикации. Плата питания модуля трансмиттера служит для формирования требуемых уровней напряжения питания электронных узлов газоанализатора, а также для коммутации с подводимыми к газоанализатору кабельными линиями. Плата индикации служит для получения данных от узла газового сенсора и преобразования полученных данных в сигналы выходных интерфейсов, а также индикации измеренной концентрации на цифровом светодиодном индикаторе.
Настройка параметров работы и уставок газоанализаторов, а также установка «нуля» и градуировка могут быть осуществлены по цифровым интерфейсам RS-485, HART или посредством магнитного стилуса.
Для искробезопасного подключения в полевых условиях, газоанализаторы могут оснащаться разъёмом искробезопасного подключения к HART коммуникатору, монтаж которого осуществляется в одно из отверстий монтажа кабельных вводов газоанализаторов.
В газоанализаторах имеются три реле (два реле превышения установленных пороговых значений объемной доли и реле индикации неисправности газоанализаторов).
Исполнения газоанализаторов отличаются измеряемыми компонентами, диапазонами измерений, типом и материалом корпусов. Перечень исполнений приведен в таблицах 2 и 3. Цвет корпуса из алюминия - оранжевый; корпуса из нержавеющей стали -стального. По заказу потребителя допускается производство газоанализаторов в корпусах других цветов.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 66/68 по ГОСТ 14254-2015.
Заводской номер газоанализаторов наносится на шильд, закрепленный на узле газового сенсора газоанализатора, методом гравировки, и имеет числовой формат.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов в алюминиевом корпусе, места нанесения заводского номера и знака утверждения типа приведены на рисунке 1. Общий вид газоанализаторов в корпусе из нержавеющей стали, места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид газоанализаторов в алюминиевом корпусе, места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид газоанализаторов в корпусе из нержавеющей стали,
места нанесения заводского номера и знака утверждения типа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение.
Влияние встроенного программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты -«средний» по Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения газоанализаторов приведено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
igm11 led v1.11r.hex |
|
Номер версии (идентификационный номер) ПО |
Ver 1.64r |
|
Цифровой идентификатор ПО |
0xd0eb |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 CCITT |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии. | |
Метрологические и технические характеристики средства измерений
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с электрохимическими газовыми сенсорами
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ИГМ-И-01-X |
кислород (О2) |
от 0 до 30 % |
от 0 до 30 % |
±0,5 % |
- |
30 |
|
ИГМ-И-02-X |
оксид углерода (CO) |
от 0 до 2000 млн-1 |
от 0 до 40 млн-1 включ. |
±4 млн-1 |
- |
30 |
|
св. 40 до 2000 млн-1 |
- |
±10 % | ||||
|
ИГМ-П-03-X |
сероводород (H2S) |
от 0 до 100 млн 1 |
от 0 до 7,5 млн-1 включ. |
±1,5 млн-1 |
- |
30 |
|
св. 7,5 до 100 млн-1 |
- |
±20 % | ||||
|
ИГМ-И-0371-X |
сероводород (H2S) |
от 0 до 20 млн 1 |
от 0 до 5 млн-1 включ. |
±0,5 млн-1 |
- |
30 |
|
св. 5 до 20 млн-1 |
- |
±10 % | ||||
|
ИГМ-И-0372-X |
сероводород (H2S) |
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1,0 млн-1 |
- |
30 |
|
св. 10 до 50 млн-1 |
- |
±10 % | ||||
|
ИГМ-И-04-X |
сероводород высоких концентраций (H2S) |
от 0 до 500 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
45 |
|
св. 10 до 500 млн-1 |
- |
±20 % | ||||
|
ИГМ-П-05-X |
диоксид серы (SO2) |
от 0 до 20 млн 1 |
от 0 до 2,5 млн-1 включ. |
±0,5 млн-1 |
- |
30 |
|
св. 2,5 до 20 млн-1 |
- |
±20 % | ||||
|
ИГМ-П-06-X |
диоксид серы высоких концентраций (SO2) |
от 0 до 2000 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
40 | |
|
св. 10 до 2000 млн-1 |
- |
±20 % | ||||
|
ИГМ-И-07-X |
оксид азота (NO) |
от 0 до 250 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
40 |
|
св. 10 до 250 млн-1 |
- |
± 20 % | ||||
|
ИГМ-П-08-X |
диоксид азота (NO2) |
от 0 до 30 млн 1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
30 |
|
св. 1 до 30 млн-1 |
- |
± 20 % | ||||
|
ИГМ-П-09-X |
аммиак (NH3) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
40 |
|
св. 10 до 100 млн-1 |
- |
± 20 % | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ИГМ-11-10-Х |
аммиак высоких концентраций (NH3) |
от 0 до 1000 млн 1 |
от 0 до 30 млн-1 включ. |
±6 млн-1 |
90 | |
|
св. 30 до 1000 млн-1 |
- |
±20 % | ||||
|
ИГМ-11-11-Х |
водород (H2) |
от 0 до 4 % |
от 0 до 2 % |
±0,1 % |
- |
60 |
|
ИГМ-11-12-Х |
цианистый водород (HCN) |
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
70 |
|
св. 10 до 30 млн-1 |
- |
±20 % | ||||
|
ИГМ-11-13-Х |
метанол (СНзОН) |
от 0 до 200 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
200 |
|
св. 10 до 200 млн-1 |
- |
±20 % | ||||
|
ИГМ-11-13/1-Х |
метанол (CH3OH) |
от 0 до 20 млн 1 |
от 0 до 9 млн-1 включ. |
±0,9 млн-1 |
- |
200 |
|
св. 9 до 20 млн-1 |
- |
±10 % | ||||
|
ИГМ-11-14-Х |
этанол (C2H6O) |
от 0 до 200 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
30 |
|
св. 10 до 200 млн-1 |
±20 % | |||||
|
ИГМ-11-15-Х |
фтороводород (HF) |
от 0 до 10 млн 1 |
от 0 до 0,5 млн-1 включ. |
±0,1 млн-1 |
- |
90 |
|
св. 0,5 до 10 млн-1 |
- |
±20 % | ||||
|
Х - тип корпуса (1А, ЗА- алюминий; 1С - нержавеющая сталь) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, и наоборот, проводят по формуле: C=Y*M/Vm (или Y= С* Vm/М), где С - массовая концентрация компонента, мг/м3; Y - объемная доля компонента, млн-1; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице 2 для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной погрешности для такого диапазона должны соответствовать указанным в таблице 2 для ближайшего большего диапазона измерений. | ||||||
Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности
газоанализаторов с термокаталитическими газовыми сенсорами
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
Предел допускаемого времени установления показаний Т0,9Д, с |
|
ИГМ-11-21-Х |
сумма углеводородов и водорода по метану CxHy |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР (от 0 до 2,2 %) |
3 % НКПР (0,13 %) |
10 |
|
ИГМ-11-22-Х |
сумма углеводородов и водорода по метану CxHy |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР (от 0 до 2,2 %) |
5 % НКПР (0,22 %) |
10 |
|
ИГМ-11-23-Х |
сумма углеводородов и водорода по пропану CxHy |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР (от 0 до 0,85 %) |
3 % НКПР (0,05 %) |
10 |
|
ИГМ-11-24-Х |
сумма углеводородов и водорода по пропану CxHy |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР (от 0 до 0,85 %) |
5 % НКПР (0,09 %) |
10 |
|
ИГМ-11-25-Х |
водород (H2) |
от 0 до 100 % НКПР (от 0 до 4 %) |
от 0 до 50 % НКПР (от 0 до 2 %) |
3 % НКПР (0,12 %) |
10 |
|
ИГМ-11-26-Х |
водород (H2) |
от 0 до 100 % НКПР (от 0 до 4 %) |
от 0 до 50 % НКПР (от 0 до 2 %) |
5 % НКПР (0,2 %) |
10 |
|
Газоанализаторы в диапазоне от 50 до 100 % НКПР могут применяться в качестве индикаторов. | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности: -в диапазоне от -20 °С до +60 °С, на каждые 10 °С -в диапазоне от -60 °С до -20 °С |
-н -н |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности |
±0,1 |
|
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления окружающей среды в диапазоне рабочих условий эксплуатации на каждые 3,3 кПа относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Нормальные условия изменений:
|
от +15 до +25 от 30 до 80 от 96,7 до 103,3 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не менее |
60 |
|
Напряжение питания, В |
от 12 до 32 |
|
Потребляемая мощность, Вт, не более |
6,0 |
|
Выходной сигнал: - цифровой |
RS-485, HART |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
Габаритные размеры, мм, не более - высота |
260 |
|
- ширина |
145 |
|
- длина |
240 |
|
Масса, кг, не более - в алюминиевом корпусе |
2,5 |
|
- в корпусе из нержавеющей стали |
3,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -60 до +60 |
|
- относительная влажность окружающего воздуха (без конденсации влаги), % |
от 15 до 96 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
30000 |
|
Маркировка взрывозащиты |
1Ex d ia IIC T5 Gb X |
наносится на шильд, закрепленный на газоанализаторе методом гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный ИГМ-11 |
МРБП.413347.014 |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Паспорт |
МРБП.413347.014ПС |
1 шт. |
|
Дополнительные аксессуары |
- |
1 шт. |
|
*- определяются условиями договора поставки и могут быть дополнены к | ||
|
базовой комплектности газоанализатора, приведенной в таблице 6 настоящего описания | ||
|
типа | ||
приведены в документе «Газоанализаторы стационарные ИГМ-11. Руководство по эксплуатации» МРБП.413347.014 РЭ, раздел 10.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. №2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ИзготовительОбщество с ограниченной ответственностью «ЭМИ-Прибор»
(ООО «ЭМИ-Прибор»)
ИНН 7802806380
Адрес: 194156, Россия, г. Санкт-Петербург, пр. Энгельса 27, корп.5, литера А, оф.104
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц Росаккредитации № RA.RU.311373.
