Номер по Госреестру СИ: 56685-14
56685-14 Датчики весоизмерительные тензорезисторные
(WBK)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.

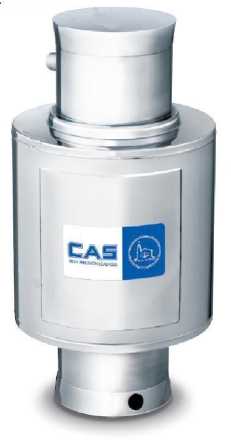

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

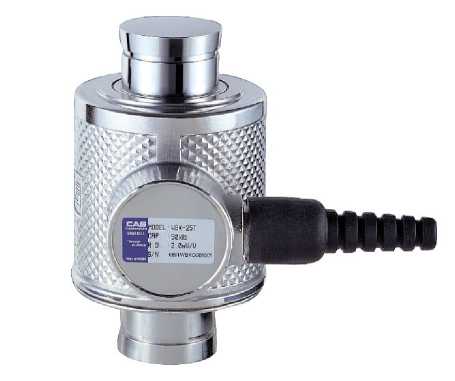

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 17.01.2024
Номер записи -
ID в реестре СИ - 369433
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WBK-50, WBK-30Т,
Производитель
Изготовитель - Фирма "CAS Corporation"
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1040 от 2022.04.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1800 от 2017.08.28 О переоформлении свидетельства об утверждении типа средства измерений № 54338 "Датчики весоизмерительные тензорезисторные WBK" и внесении изменений в описание типа
№979 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1867 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№3128 от 2022.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1015 от 2023.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1132 от 2016.08.19 О внесении изменений в описание типа на весы автомобильные ВАЭ
№1114 от 2016.08.19 О внесении изменений в описание типа на весы вагонные ВВЭ
№1113 от 2016.08.19 О внесении изменений в описание типа на весы вагонные ВВЭ-Т
№225 от 2014.02.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56670-14 по 56678-14,31654-14,56679-14 по 56685-14)
№1753 от 2016.11.28 О внесении изменений в описание типа на весы автомобильные неавтоматического действия ВМ
№1776 от 2016.11.28 О внесении изменений в описание типа на весы крановые тензометрические встраиваемые ВКТ "КОВШ"
№1803 от 2017.08.28 О переоформлении свидетельства об утверждении типа средства измерений № 54906 "Системы дорожные весового и габаритного контроля "СВК" и внесении изменений в описание типа
№1595 от 2018.07.27 О внесении изменений в описание типа на весы автомобильные электронные ВАТ
№1738 от 2018.08.21 О внесении изменений в описание типа на весы платформенные электронные ВЭП
№1739 от 2018.08.21 О внесении изменений в описание типа на весы вагонные электронные ВЖД
№52 от 2019.01.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№157 от 2019.02.04 О внесении изменений в описание типа на весы автомобильные неавтоматического действия ЛВА
№1117 от 2019.05.17 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 56172 "Весы автомобильные неавтоматического действия МВА"
№1118 от 2019.05.17 О внесении изменений в описание типа на весы вагонные ЛВВ-СД
№1401 от 2019.06.17 О продлении срока действия свидетельства об утверждении типа средства измерений № 56182 "Весы автомобильные неавтоматического действия BTCA" и внесении изменений в описание типа
№1687 от 2019.07.16 О переоформлении, продлении свидетельства № 56357 об утверждении типа на весы автомобильные неавтомотического действия ВСТА и внесении изменений в описание типа
№1931 от 2019.08.19 О внесении изменений в описание типа на весы вагонные ЛВВ-СД
№1975 от 2019.08.22 О внесении изменений в описание типа на весы электронные тензометрические автомобильные АВС-02
№2445 от 2019.10.14 О внесении изменений в описание типа на весы вагонные неавтоматического действия ВТСВ
№2619 от 2019.11.01 О внесении изменений в описание типа на весы вагонные неавтоматического действия ОПТИМУМ-В
№3058 от 2019.12.18 О внесении изменений в описание типа на средство измерений "Весы вагонные ВВЭ-С"
№480 от 2020.03.06 О внесении изменений в описание типа СИ Весы автомобильные ВАЭ-СД
№1146 от 2020.06.29 ПРИКАЗ. О внесении изменений в описание типа СИ О продлении срока действия свидетельства об утверждении типа СИ Весы вагонные для взвешивания в движении ВТДВ
№1643 от 2020.10.02 О внесении изменений в описание типа СИ Весы автомобильные ВАЭ
№1803 от 2020.11.06 об утверждении типа среств измерений
№2385 от 2020.12.31 О продлении срока действия и внесении изменений в описание типа на весы вагонные тип ВТВ
№2382 от 2020.12.31 О внесении изменений в описание типа на весы автомобильные ВСА
№2386 от 2020.12.31 О продлении срока действия и внесении изменений в описание типа на весы тензометрические вагонные ВТВ-С
№123 от 2021.02.10 О внесении изменений в сведения об утвержденных типах средств измерений
№791 от 2021.05.19 О внесении изменений в описание типа СИ Весы автомобильные Талант
№1059 от 2021.06.18 Об утверждении типов средств измерений
№1696 от 2021.08.09 Об утверждении типов средств измерений
№2538 от 2021.11.12 О внесении изменений в сведения об утвержденных типах средств измерений (14382-16, 64825-16)
№2392 от 2021.10.26 Об утверждении типов средств измерений
№2311 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений
№2947 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№158 от 2022.01.24 ПРИКАЗ_Об утверждении типов средств измерений (18)
№747 от 2022.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№793 от 2022.03.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
№870 от 2022.04.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
№920 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1084 от 2022.04.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1331 от 2022.06.01 ПРИКАЗ_Об утверждении типов средств измерений (21)
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1579 от 2022.06.28 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)
№1581 от 2022.06.28 О внесении изменений в сведения об утвержденных типах средств измерений
№1775 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1869 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1900 от 2022.08.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1808 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2029 от 2022.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2982 от 2022.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3319 от 2022.12.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№60 от 2023.01.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№110 от 2023.01.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№371 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№405 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№406 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
№600 от 2023.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№639 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№726 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№669 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1273 от 2023.06.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1558 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1746 от 2023.08.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2268 от 2023.10.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2396 от 2023.11.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№256 от 2024.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
№333 от 2024.02.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№390 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№595 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (WBK)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
56685-14 Датчики весоизмерительные тензорезисторные (WBK) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
44780-10 Датчики весоизмерительные (МВ 150) ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково) |
56685-14 Датчики весоизмерительные тензорезисторные (WBK) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
66556-17 Датчики весоизмерительные тензорезисторные (ТЕМ-251) ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово) |
Все средства измерений ООО "Инженерный центр "АСИ"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
50312-12 19.06.2027 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50312-12 29.06.2017 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50313-12 15.05.2027 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50313-12 29.06.2017 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50314-12 08.06.2027 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50314-12 29.06.2017 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50315-12 08.06.2027 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50315-12 29.06.2017 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50581-12 05.07.2027 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50581-12 20.07.2017 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50692-12 05.07.2027 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
50692-12 27.07.2017 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50968-12 24.05.2027 |
Приборы весоизмерительные, CI, BI, NT и PDI Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
51165-12 13.09.2017 |
Весы электронные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
51261-12 17.08.2027 |
Датчики весоизмерительные тензорезисторные, BS, BSA, BSS, BSH, HBS, BCA и BCM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
52881-13 05.03.2018 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
53259-13 13.03.2023 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
53259-13 22.04.2018 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
54021-13 23.05.2023 |
Весы электронные автомобильные, RW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
54471-13 26.06.2023 |
Датчики весоизмерительные тензорезисторные, WBK-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
54472-13 28.06.2023 |
Терминалы весоизмерительные, CI, NT Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
55922-13 08.11.2023 |
Весы электронные, FW500, ED, ED-H, EC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
1 год | |
56675-14 27.02.2019 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
56685-14 17.01.2024 |
Датчики весоизмерительные тензорезисторные, WBK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
56798-14 06.03.2019 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
56799-14 17.01.2024 |
Весы электронные, PDSII Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57191-14 21.04.2019 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58663-14 15.07.2024 |
Весы электронные лабораторные, CUX/CUW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58664-14 15.07.2024 |
Весы электронные торговые, ERJr, ERPlus Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58665-14 15.07.2024 |
Весы электронные складские, CPS Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
59810-15 06.12.2024 |
Весы электронные напольные, DL, DB-H, ND, BW, EB, PB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
59811-15 06.12.2024 |
Весы электронные лабораторные, CBL, CBX/CBW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
63123-16 17.02.2026 |
Весы электронные лабораторные, XE Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
63268-16 24.02.2026 |
Устройства обработки аналоговых данных, WTM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
65054-16 09.09.2026 |
Весы электронные настольные, SWN Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
65055-16 09.09.2026 |
Весы электронные напольные, HD Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
68370-17 15.08.2027 |
Индикаторы весоизмерительные, CI-600A Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
71685-18 28.06.2024 |
Весы электронные лабораторные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
72973-18 30.10.2024 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
73191-18 21.11.2024 |
Весы электронные, PDC и PRII-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
56798-14 15.01.2024 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
56675-14 15.01.2024 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57191-14 20.02.2024 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
59999-15 18.12.2024 |
Весы неавтоматического действия, CWM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
82108-21 07.07.2026 |
Весы электронные, PR-C Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Датчики весоизмерительные тензорезисторные (ТЕМ-251)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Датчики весоизмерительные тензорезисторные (ТЕМ-251)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2010 | 2010 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Установка и подключение» документа «Датчики весоизмерительные тензорезисторные WBK. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительные тензорезисторные WBKГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «CAS Corporation», Республика КореяАдрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея Тел./факс: +82-2-22253500
Адрес в Интернет: www.cas.co.kr
Адрес электронной почты: info@cas.co.kr
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
Адрес в Интернет: www.vniims.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков WBK - сжатие. Датчики изготавливаются из нержавеющей и окрашенной стали.
Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-4.
Рисунок 1 - Общий вид датчиков WBK
Рисунок 2 - Общий вид датчиков WBKC
Пломбирование датчиков не предусмотрено.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков WBK имеет вид WBKX1-X2TX3, где:
X1 - C (если присутствует) - модификация, отличающаяся формой и установочными размерами, включая опорные поверхности;
X2 - значение максимальной нагрузки в тоннах;
X3 - L (если присутствует) - входное и выходное сопротивление 1000±10 Ом. Если отсутствует - входное и выходное сопротивление 350±3,5 Ом. Не применяется для весоизмерительных датчиков WBKC.
Маркировка датчиков производится на фирменной наклейке, которая содержит следующую основную информацию:
-
- наименование или торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальная нагрузка Emax;
-
- знак утверждения типа.
Заводской (серийный) номер наносится типографским способом на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
Программное обеспечение отсутствует.
датчиков, габаритные размеры и масса приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики датчиков WBK
Наименование характеристик |
Модификация | ||||
WBK-10 |
WBK-20 |
WBK-25 |
WBK-30 |
WBK-50 | |
Максимальная нагрузка диапазона измерения (Dmax), т |
10 |
20 |
25 |
30 |
50 |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
C3, C4 | ||||
Максимальное число поверочных интервалов, Птах (Emax/v) |
3000, 4000 | ||||
Минимальная статическая нагрузка, (Emin), т |
0 | ||||
Значение поверочного интервала, v, кг |
Emax/ nmax | ||||
Минимальный поверочный интервал, vmin |
Класс точности C3: Emax/6000 Класс точности C4: Emax/10000 | ||||
Номинальный относительный выходной сигнал при Emax, мВ/В |
2 | ||||
Коэффициент распределения plc |
0,7 | ||||
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||
Класс влагостойкости |
CH |
Таблица 2 - Основные технические характеристики WBK
Наименование характеристик |
Модификация | |
WBK-10 WBK-20 WBK-25 WBK-30 |
WBK-50 | |
Напряжение питания, В |
от 10 до 15 | |
Входное сопротивление, Ом |
В зависимости от исполнения: 350±3,5 или 1000±10 | |
Выходное сопротивление, Ом |
В зависимости от исполнения: 350±3,5 или 1000±10 | |
Диапазон рабочих температур, °C |
Класс точности C3: от - 40 до +50 Класс точности C4: от - 20 до +50 | |
Габаритные размеры (длина х ширина х высота), мм |
107 x 84 х 145 |
128 x 100 х 190 |
Масса, не более, кг |
4 |
7,66 |
Таблица 3 - Метрологические характеристики датчиков WBKC
Наименование характеристик |
Модификация | ||||
WBKC-6 |
WBKC-10 |
WBKC-20 |
WBKC-25 |
WBKC-30 | |
Максимальная нагрузка диапазона измерения (Dmax), т |
6 |
10 |
20 |
25 |
30 |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
C3 | ||||
Максимальное число поверочных интервалов, nmax (Emax/v) |
3000 | ||||
Минимальная статическая нагрузка, (Emin), т |
0 | ||||
Значение поверочного интервала, v, кг |
Emax/nmax | ||||
Минимальный поверочный интервал, vmin |
Emax/6000 | ||||
Номинальный относительный выходной сигнал при Emax, мВ/В |
2 | ||||
Коэффициент распределения plc |
0,7 | ||||
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||
Класс влагостойкости |
CH |
Таблица 4 - Основные технические характеристики WBKC
Наименование характеристик |
Значение |
Напряжение питания, В |
от 10 до 15 |
Входное сопротивление, Ом |
В зависимости от исполнения: 350±3,5 или 700±7 |
Выходное сопротивление, Ом |
В зависимости от исполнения: 350±3,5 или 700±7 |
Диапазон рабочих температур, °C |
от - 40 до + 40 |
Габаритные размеры (диаметр х высота), мм |
0 76х150 |
Масса, не более, кг |
4 |
