Номер по Госреестру СИ: 63268-16
63268-16 Устройства обработки аналоговых данных
(WTM)
Назначение средства измерений:
Устройства обработки аналоговых данных WTM (далее устройства) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и передачи результата взвешивания в цифровой форме через цифровой интерфейс.
Внешний вид.
Устройства обработки аналоговых данных
Рисунок № 1
Внешний вид.
Устройства обработки аналоговых данных
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.02.2026
Номер записи - 154461
ID в реестре СИ - 376861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "CAS Corporation"
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№166 от 2016.02.24 Об утверждении типов средств измерений
№2126 от 2020.12.17 О продлении срока действия утвержденных типов средств измерений
№2864 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 58077-14, 59157-14, 61118-15, 61379-15, 65410-16, 69415-17, 72469-18, 72632-18, 73375-18,79812-20
№2947 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1808 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2348 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№243 от 2023.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
№405 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Устройства обработки аналоговых данных (WTM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "CAS Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50312-12 19.06.2027 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50312-12 29.06.2017 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50313-12 15.05.2027 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50313-12 29.06.2017 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50314-12 08.06.2027 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50314-12 29.06.2017 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50315-12 08.06.2027 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50315-12 29.06.2017 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50581-12 05.07.2027 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50581-12 20.07.2017 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50692-12 05.07.2027 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50692-12 27.07.2017 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50968-12 24.05.2027 |
Приборы весоизмерительные, CI, BI, NT и PDI Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
51165-12 13.09.2017 |
Весы электронные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
51261-12 17.08.2027 |
Датчики весоизмерительные тензорезисторные, BS, BSA, BSS, BSH, HBS, BCA и BCM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
52881-13 05.03.2018 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
53259-13 13.03.2023 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
53259-13 22.04.2018 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54021-13 23.05.2023 |
Весы электронные автомобильные, RW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54471-13 26.06.2023 |
Датчики весоизмерительные тензорезисторные, WBK-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54472-13 28.06.2023 |
Терминалы весоизмерительные, CI, NT Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
55922-13 08.11.2023 |
Весы электронные, FW500, ED, ED-H, EC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
1 год | |
|
56675-14 27.02.2019 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56685-14 17.01.2024 |
Датчики весоизмерительные тензорезисторные, WBK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 06.03.2019 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
56799-14 17.01.2024 |
Весы электронные, PDSII Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
57191-14 21.04.2019 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58663-14 15.07.2024 |
Весы электронные лабораторные, CUX/CUW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58664-14 15.07.2024 |
Весы электронные торговые, ERJr, ERPlus Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58665-14 15.07.2024 |
Весы электронные складские, CPS Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
59810-15 06.12.2024 |
Весы электронные напольные, DL, DB-H, ND, BW, EB, PB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59811-15 06.12.2024 |
Весы электронные лабораторные, CBL, CBX/CBW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63123-16 17.02.2026 |
Весы электронные лабораторные, XE Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63268-16 24.02.2026 |
Устройства обработки аналоговых данных, WTM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65054-16 09.09.2026 |
Весы электронные настольные, SWN Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65055-16 09.09.2026 |
Весы электронные напольные, HD Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
68370-17 15.08.2027 |
Индикаторы весоизмерительные, CI-600A Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
71685-18 28.06.2024 |
Весы электронные лабораторные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72973-18 30.10.2024 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
73191-18 21.11.2024 |
Весы электронные, PDC и PRII-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 15.01.2024 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56675-14 15.01.2024 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
57191-14 20.02.2024 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59999-15 18.12.2024 |
Весы неавтоматического действия, CWM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82108-21 07.07.2026 |
Весы электронные, PR-C Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Устройства обработки аналоговых данных (WTM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства обработки аналоговых данных (WTM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) устройств является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее устройств при их включении. Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
WTM Firmware |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и устройство обработки аналоговых данных WTM.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерение массы проводится согласно разделу 7 «Использование по назначению» документа «Устройство обработки аналоговых данных WTM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам обработки аналоговых данных WTM
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 63268-16 «Устройства обработки аналоговых данных WTM. Методика поверки», утвержденным ФГУП «ВНИИМС» 13.04.2015.
Основные средства поверки:
Основные средства поверки: калибраторы К3607 или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Знак поверки в виде наклейки наносится на корпус устройства на боковую панель.
Изготовитель
Фирма «CAS Corporation», Республика Корея
#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
99# Changjiang Road, Jiashan County, Zhejiang Province, Китай
Заявитель
Московское представительство фирмы КАС КОРПОРЕЙШН Лтд.
Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 ИНН 7734215637
Тел/факс.: +7 (495) 784-77-04
E-mail: casrussia@cas.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Устройства обработки аналоговых данных WTM согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия (п.п. Т.2.2.3).
Устройства выполнены в отдельном корпусе и состоят из усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения управляющей программы, параметров конфигурации, настройки и другой информации). Модификации WTM-500 и WTM-501 также оснащены контрольным табло.

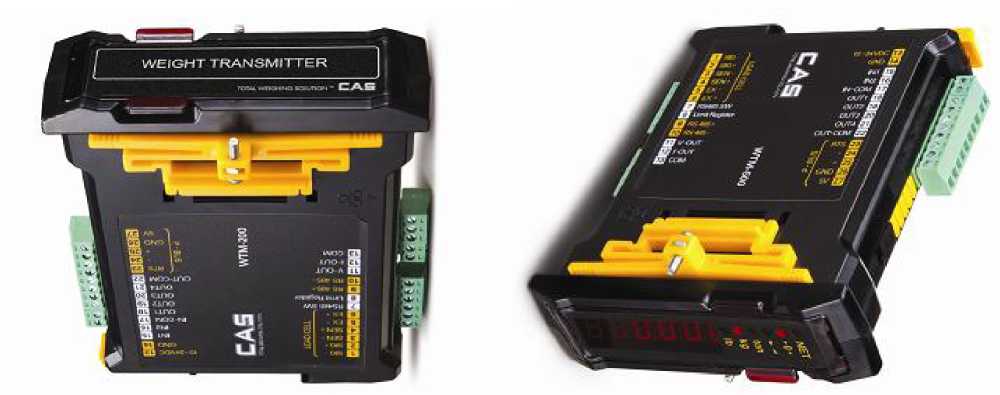

Общий вид устройств представлен на рисунке 1.
WTM-200, 201
WTM-500, 501
Рисунок 1 - Общий вид устройств
Принцип действия устройств основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и их передачи на внешнее устройство (например, персональный компьютер или контроллер).
Устройства снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- работа в качестве устройства обработки аналоговых данных для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
-
- устройство выбора единиц измерений (2.1).

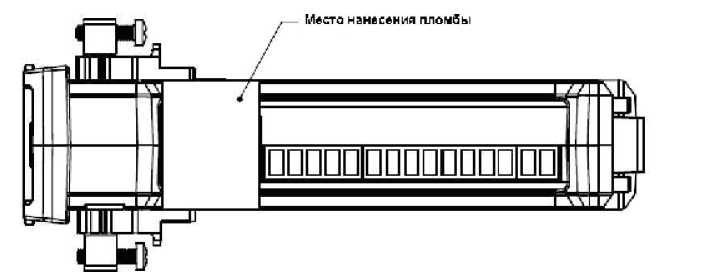

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки устройств
Также, в зависимости от модификации, устройства могут иметь программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим. При этом пломбировка устройства не требуется.
-
1. Устройство обработки аналоговых данных WTM.........................................................1 шт.
-
2. Эксплуатационная документация ....................................................................................1 экз.
-
3. Методика поверки..............................................................................................................1 экз.
Таблица 2 - Основные характеристики устройств
|
Модель |
WTM-200 |
WTM-201 |
WTM-500 |
WTM-501 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II, III или IV | |||
|
Максимальное число поверочных интервалов индикатора (nind) |
10000 | |||
|
Напряжение питания весоизмерительного датчика (Uexc), В |
5 | |||
|
Максимальное входное напряжение (Umax), мВ |
39 | |||
|
Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ |
0,5 | |||
|
Минимальное и максимальное полные сопротивления весоизмерительного датчика C^Lmin • • • -^LmaxX Ом |
от 80 до 1000 | |||
|
Диапазон температуры (от Tmin до Tmax), °C |
от -10 до +40 | |||
|
Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) |
0,5 | |||
|
Сигнальный кабель: линия свя зи |
четырех- или шестипроводная | |||
|
Напряжение питания прибора, В |
10-24 | |||
|
Мощность, ВА |
0,07 | |||
|
Г абаритные размеры, мм |
103х126х40 | |||
|
Масса, кг, не более |
0,2 | |||
