Номер по Госреестру СИ: 56799-14
56799-14 Весы электронные
(PDSII)
Назначение средства измерений:
Весы электронные PDSII (далее весы) предназначены для определения массы различных грузов.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные

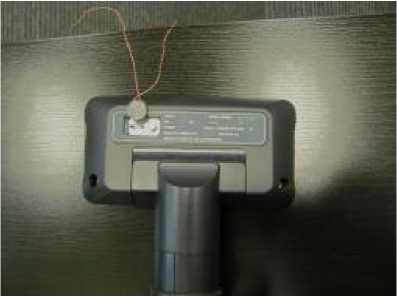

Рисунок № 2
Внешний вид.
Весы электронные

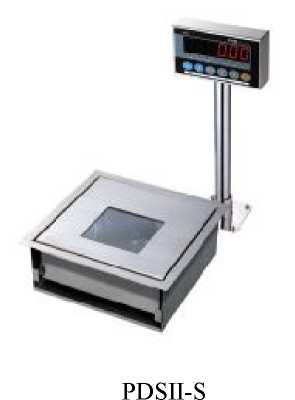

Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Внешний вид.
Весы электронные
Рисунок № 5
Внешний вид.
Весы электронные
Рисунок № 6
Внешний вид.
Весы электронные

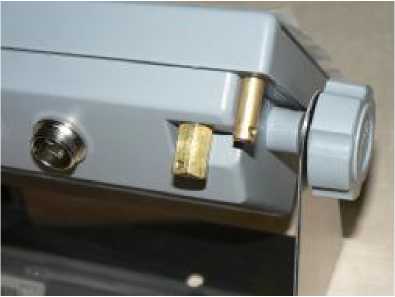

Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «C».
Таблица 1
Мо-дификации весов |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PDS-II |
PDS-II Firm ware |
- |
1.10, 1.11, 1.12 |
- |
- |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Лист № 4 Всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерение массы на весах проводится согласно разделу 6 «Использование по назначению » документов «Весы электронные PDSII. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным PDSII-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 5.
Лист № 5 Всего листов 5
Заявитель
Московское представительство фирмы «Кас Корпорейшн Лтд».Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2. Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2. Тел/факс: +7 (495) 784-77-04
E-mail: casrussia@cas.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и индикатора с клавиатурой и дисплеем на стойке. ГПУ совмещено со сканером и состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).
Общий вид весов представлен на рисунке 1.
PDSII-H
PDSII-D
PDSII-M
Рисунок 1 - Общий вид весов
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сиг-
Лист № 2 Всего листов 5 нал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство предварительного задания массы тары (Т.2.7.5);
-
- устройство уравновешивания тары (Т.2.7.4.1).
Весы снабжены следующей функцией:
-
- сигнализация о перегрузке весов.
Конструктивно ГПУ весов совмещено со сканером для считывания штрих-кодов. Рекомендуемые модели сканеров для PDSII-H - Datalogic «Magellan» (модель 2300HS), Metrologic «Honeywell» (модели MS7620 Horixonm и MS860), Motorola «Symbol» (модель LS7808); для PDSII-D - Datalogic «Magellan» (серия 8300 и 8400); для PDSII-M - Metrologic «Honeywell» (серия 2300 и 2400).
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой, габаритными размерами и применяемым сканером.
Обозначение модификаций весов PDSII имеет вид PDSII-X1X2, где:
X1 - обозначение максимальной нагрузки (Max), в килограммах;
X2 - H (если присутствует) - ниша с платформой для горизонтального сканера.
-
- S (если присутствует) - ниша с платформой для горизонтального сканера, индикатор в
корпусе из нержавеющей стали.
-
- D (если присутствует) - ниша с платформой для биоптического сканера «Datalogic».
-
- M (если присутствует) - ниша с платформой для биоптического сканера «Metrologic».
На маркировочной табличке весов указывают:
-
- обозначение модели весов;
-
- класс точности (III);
-
- значения Max, Min, e;
-
- торговую марку изготовителя или его полное наименование;
-
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
-
- серийный номер;
-
- знак утверждения типа;
-
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
PDSII-H, PDSII-D, PDSII-M
PDSII-S
Рисунок 2 - Место пломбировки весов
-
1. Весы....................................................................................................1 шт.
-
2. Адаптер сетевого питания..........................................................................1 шт.
-
3. Руководство по эксплуатации.....................................................................1 шт.
Метрологическая характеристика |
Обозначение модификаций | ||
PDSII-06 |
PDSII-15 |
PDSII-30 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
III |
III |
Максимальная нагрузка, Max1/ Max2, кг |
3/6 |
6/15 |
15/30 |
Минимальная нагрузка, Min, г |
20 |
40 |
100 |
Поверочный интервал е, и действительная цена деления, d, e1=d1/e2=d2, г |
1/2 |
2/5 |
5/10 |
Пределы допускаемой погрешности при первичной поверке 0<т<500е 500е<т< 2000е 2000е<т< 10000е |
±0,5е ±1 е ±1,5е | ||
Число поверочных интервалов (n1/n2) |
3000/3000 |
3000/3000 |
3000/3000 |
Диапазон уравновешивания тары, кг |
50% Max |
50% Max |
50% Max |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Электрическое питание - от сети переменного тока с параметрами:
напряжение, В.......................................................................................от 187 до 242
частота, Гц...............................................................................................от 49 до 51
Предельные значения температуры, °C...........................................от минус 10 до плюс 40
