Номер по Госреестру СИ: 54471-13
54471-13 Датчики весоизмерительные тензорезисторные
(WBK-D)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные WBK-D (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой электрический сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Общие сведения
Дата публикации - 20.04.2023
Срок свидетельства - 26.06.2029
Номер записи -
ID в реестре СИ - 366921
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "CAS Corporation"
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№288 от 2025.02.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1729 от 2018.08.21 О переоформлении свидетельства об утверждении типа средства измерений № 51851 "Датчики весоизмерительные тензорезисторные WBK-D" и внесении изменений в описание типа
№3128 от 2022.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1132 от 2016.08.19 О внесении изменений в описание типа на весы автомобильные ВАЭ
№1114 от 2016.08.19 О внесении изменений в описание типа на весы вагонные ВВЭ
№1113 от 2016.08.19 О внесении изменений в описание типа на весы вагонные ВВЭ-Т
№861 от 2013.08.04 Об утверждении типов средств ищзмерений (Регистрационный номер в Гос.реестре СИ 54470-13 по 54474-13,48166-13,54474-13,54476-13,38492-16,38754-13,54477-13)
№1287 от 2018.06.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№1595 от 2018.07.27 О внесении изменений в описание типа на весы автомобильные электронные ВАТ
№1738 от 2018.08.21 О внесении изменений в описание типа на весы платформенные электронные ВЭП
№1739 от 2018.08.21 О внесении изменений в описание типа на весы вагонные электронные ВЖД
№157 от 2019.02.04 О внесении изменений в описание типа на весы автомобильные неавтоматического действия ЛВА
№1117 от 2019.05.17 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 56172 "Весы автомобильные неавтоматического действия МВА"
№2619 от 2019.11.01 О внесении изменений в описание типа на весы вагонные неавтоматического действия ОПТИМУМ-В
№3058 от 2019.12.18 О внесении изменений в описание типа на средство измерений "Весы вагонные ВВЭ-С"
№480 от 2020.03.06 О внесении изменений в описание типа СИ Весы автомобильные ВАЭ-СД
№1643 от 2020.10.02 О внесении изменений в описание типа СИ Весы автомобильные ВАЭ
№1773 от 2020.10.27 О продлении срока действия и внесении изменений в описание типа на Весы автомобильные неавтоматического действия НИМБУС
№2382 от 2020.12.31 О внесении изменений в описание типа на весы автомобильные ВСА
№791 от 2021.05.19 О внесении изменений в описание типа СИ Весы автомобильные Талант
№1059 от 2021.06.18 Об утверждении типов средств измерений
№1696 от 2021.08.09 Об утверждении типов средств измерений
№2392 от 2021.10.26 Об утверждении типов средств измерений
№2947 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№747 от 2022.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№979 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1084 от 2022.04.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1775 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1869 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1808 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2029 от 2022.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2982 от 2022.11.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3319 от 2022.12.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№3364 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационная поддержка жизненного цикла изделий" (ТК 459)
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№110 от 2023.01.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№173 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№371 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№405 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№406 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
№639 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№726 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№876 от 2023.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (35)
№1015 от 2023.05.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№669 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2396 от 2023.11.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№595 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1213 от 2024.05.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2807 от 2024.11.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1848 от 2021.08.26 Об утверждении типов средств измерений
№756 от 2025.04.17 О внесении изменений в сведения об утвержденном типе СИ (1)
№911 от 2025.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№626 от 2025.03.28 Об утверждении типов средств измерений
№1381 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1607 от 2025.08.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1977 от 2025.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2000 от 2025.09.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№2473 от 2025.11.17 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 15 ноября 2024 г. № 2700 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (WBK-D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54471-13 Датчики весоизмерительные тензорезисторные (WBK-D) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
66555-17 Датчики весоизмерительные тензорезисторные (ТЕМ-252) ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово) |
|
54471-13 Датчики весоизмерительные тензорезисторные (WBK-D) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
66556-17 Датчики весоизмерительные тензорезисторные (ТЕМ-251) ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово) |
Все средства измерений ООО "Инженерный центр "АСИ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50312-12 19.06.2027 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50312-12 29.06.2017 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50313-12 15.05.2027 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50313-12 29.06.2017 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50314-12 08.06.2027 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50314-12 29.06.2017 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50315-12 08.06.2027 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50315-12 29.06.2017 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50581-12 05.07.2027 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50581-12 20.07.2017 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50692-12 05.07.2027 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50692-12 27.07.2017 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50968-12 24.05.2027 |
Приборы весоизмерительные, CI, BI, NT и PDI Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
51165-12 13.09.2017 |
Весы электронные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
51261-12 17.08.2027 |
Датчики весоизмерительные тензорезисторные, BS, BSA, BSS, BSH, HBS, BCA и BCM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
52881-13 05.03.2018 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
53259-13 13.03.2028 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
53259-13 22.04.2018 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54021-13 23.05.2029 |
Весы электронные автомобильные, RW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
54471-13 26.06.2029 |
Датчики весоизмерительные тензорезисторные, WBK-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
54472-13 28.06.2029 |
Терминалы весоизмерительные, CI, NT Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
55922-13 08.11.2029 |
Весы электронные, FW500, ED, ED-H, EC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56675-14 27.02.2019 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56685-14 17.01.2029 |
Датчики весоизмерительные тензорезисторные, WBK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 06.03.2019 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
56799-14 17.01.2029 |
Весы электронные, PDSII Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57191-14 21.04.2019 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58663-14 15.07.2029 |
Весы электронные лабораторные, CUX/CUW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58664-14 15.07.2029 |
Весы электронные торговые, ERJr, ERPlus Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58665-14 15.07.2029 |
Весы электронные складские, CPS Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
59810-15 06.12.2029 |
Весы электронные напольные, DL, DB-H, ND, BW, EB, PB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59811-15 06.12.2029 |
Весы электронные лабораторные, CBL, CBX/CBW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63123-16 17.02.2031 |
Весы электронные лабораторные, XE Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63268-16 24.02.2031 |
Устройства обработки аналоговых данных, WTM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65054-16 09.09.2026 |
Весы электронные настольные, SWN Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65055-16 09.09.2026 |
Весы электронные напольные, HD Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
68370-17 15.08.2027 |
Индикаторы весоизмерительные, CI-600A Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
71685-18 28.06.2029 |
Весы электронные лабораторные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72973-18 30.10.2029 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
73191-18 21.11.2029 |
Весы электронные, PDC и PRII-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 15.01.2029 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56675-14 15.01.2029 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57191-14 20.02.2029 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59999-15 18.12.2024 |
Весы неавтоматического действия, CWM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82108-21 07.07.2026 |
Весы электронные, PR-C Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Кто поверяет Датчики весоизмерительные тензорезисторные (ТЕМ-251)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики весоизмерительные тензорезисторные (ТЕМ-251)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Паспорт. Датчики весоизмерительные тензорезисторные WBK-D».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным WBK-D
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ГОСТ 8.631-2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Изготовитель
Фирма «CAS Corporation», Республика Корея
Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
Заявитель
МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
ИНН 773851001
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Телефон/факс: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66 Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков WBK-D - сжатие. Датчики изготавливаются из нержавеющей стали.

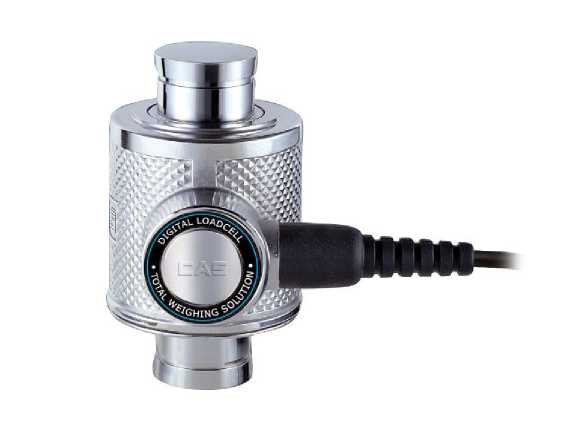

Рисунок 1 - Общий вид датчиков WBK-D
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются наибольшими пределами измерения. На маркировочной табличке датчиков указывают:
-
- торговую марку производителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальную нагрузку Emax
Таблица 1
|
Модель |
WBK-10D |
WBK-20D |
WBK-25D |
WBK-30D |
WBK-50D |
|
Максимальная нагрузка (Emax), т |
10 |
20 |
25 |
30 |
50 |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
C | ||||
|
Максимальное число поверочных интервалов, nmax (Етах/п) |
4000 | ||||
|
Минимальная нагрузка, (Ет1п), т |
0 | ||||
|
Значение поверочного интервала, п, кг |
2,5 |
5 |
6,25 |
7,5 |
12,5 |
|
Минимальный поверочный интервал, nmin, кг |
1 |
2 |
2,5 |
3 |
5 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
0,5 |
1 |
1,25 |
1,5 |
2,5 |
|
Доля от пределов допускаемой погрешности весов, plC |
0,7 | ||||
|
Предельные значения температуры, °C |
От - 40 до + 40 | ||||
|
Номинальное напряжение питания, В |
9 | ||||
|
Предел допустимой нагрузки Elim, % от Emax |
150 | ||||
|
Г абаритные размеры, мм |
105x84x145 | ||||
|
Масса, кг, не более |
2,5 | ||||
Таблица 2
|
Техническая характеристика |
Значение характеристики |
|
Пределы допускаемой погрешности (mpe): От 0 до 500n вкл. |
±0,35n |
|
св. 500n до 2000n вкл. |
±0,70n |
|
св. 2000п |
±1,05п |
