ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» января 2023 г. № 110

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» января 2023 г. № 110

Лист № 1 Регистрационный № 83450-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные ВАЭ-Д

Весы автомобильные ВАЭ-Д (далее - весы) предназначены для измерений массы автотранспортных средств (далее - ТС) путем:

• - поосного взвешивания в движении;

• - взвешивания ТС в движении и в режиме статического взвешивания в целом;

• - взвешивания ТС в режиме статического взвешивания в целом.

Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающих под действием силы тяжести взвешиваемого груза в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы обрабатываются, и измеренные значения измеряемых величин выводятся на дисплей.

Результаты измерений отображаются в визуальной форме на дисплее весов, сохраняются в виде цифровых данных и/или передаются через цифровой интерфейс связи.

Весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного устройства.

ГПУ, в зависимости от модификации весов, может иметь от одной до четырех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика, при этом соседние секции могут иметь две общие точки опоры (датчика).

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

• - датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• -  датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSFY-D (регистрационный №75819-19);

• - датчики весоизмерительные тензорезисторные ST, SHB исполнения ST (регистрационный №68154-17).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную (клеммную) коробку.

Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2 ГОСТ OIMLR 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIMLR 76-1-2011), выполненные в виде промышленного компьютера со специализированным программным обеспечением «Весы автомобильные ВАЭ» (далее - ПО).

Индикатор, используемый в составе весов:

• - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминал, используемый в составе весов:

- прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Совместно с терминалом может использоваться внешнее устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, установленное в соединительной коробке.

Модификации весов имеют обозначение вида: ВАЭ-Д-[1]-[2]-[3]-[4], где:

• [1] - условное обозначение режима взвешивания:

О - поосное взвешивание в движении;

А - взвешивание в движении и в статическом режиме в целом;

С - взвешивание только в статическом режиме;

• [2] - условное обозначение максимальной нагрузки Мах:

• - для модификаций ВАЭ-Д-О в соответствии с таблицей 4;

• - для модификаций ВАЭ-Д-С: Мах (Мах W - для многодиапазонных весов) согласно таблиц 2, 3;

• - для модификаций ВАЭ-Д-А: Мах (Мах W - для многодиапазонных весов) согласно таблиц 2, 3;

• [3] - предел допускаемой погрешности весов при взвешивании автомобиля в движении при поверке в %, при наличии данного режима;

• [4] - Ex - условное обозначение весов во взрывозащищенном исполнении при наличии.

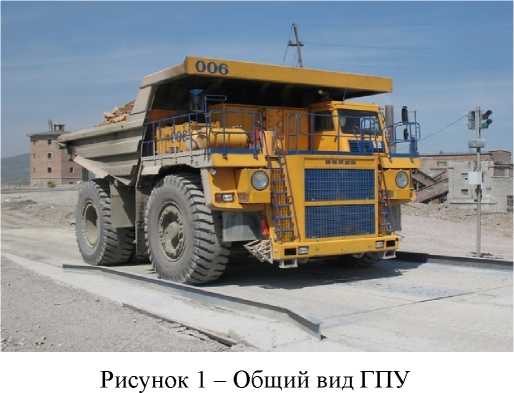

Общий вид ГПУ представлен на рисунке 1, электронное весоизмерительное устройство - на рисунке 2.

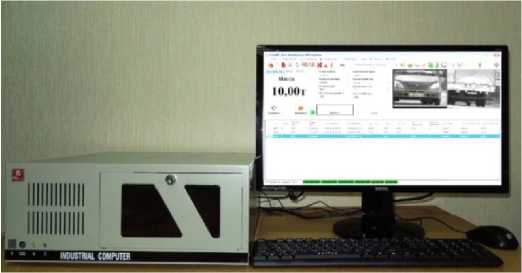

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Знак поверки в виде клейма наносится в таблицу 11 раздела паспорта «Данные о поверке весов», заверенной поверителем, а также на свидетельство о поверке (в случае его оформления).

В весах предусмотрены следующие основные устройства и функции:

а) в режиме взвешивания в движении:

- автоматическое устройство установки нуля;

- определение скорости и направления движения ТС;

- сигнализация о превышении максимальной рабочей скорости движения;

-сигнализация о превышении установленных максимально допускаемых нормативных значений массы;

- устройство хранения информации;

- устройство переключения ГПУ;

- автоматическая регистрация порядкового номера, массы, скорости движения автотранспортного средства;

б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;

• - устройство автоматического слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).

• - долговременное хранение измерительной информации (Т.2.8.5);

• - регистрация данных из сопроводительных документов, расчеты недогруза/перегруза;

в) дополнительные и сервисные функции:

- автоматический контроль и выявление неисправностей в работе электронного оборудования.

На маркировочную табличку весов нанесены следующие данные:

- наименование предприятия-изготовителя;

- обозначение типа;

- год изготовления;

- заводской номер;

- знак утверждения типа;

- температурный диапазон;

- метрологические характеристики в режиме статического взвешивания:

- класс точности весов,

- максимальная нагрузка (Мах),

• - минимальная нагрузка (Min),

• - поверочный интервал (e);

- метрологические характеристики в режиме взвешивания в движении:

- максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - цена деления (d);

- предел допускаемой погрешности, %

- максимальная рабочая скорость (Vmax);

- минимальная рабочая скорость (Vmin);

- направление движения при взвешивании.

Знак утверждения типа, обозначение типа весов наносится на маркировочную табличку методом лазерной гравировки, заводской номер весов - ударным способом; такое нанесение обеспечивает сохранность в процессе эксплуатации и идентификацию весов. Заводской номер имеет числовой формат, состоит из шести арабских цифр.

Весы во взрывозащищенном исполнении (при наличии) имеют дополнительную маркировочную табличку согласно рисунку 3.

ЗАО «ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» ВЕСЫ АВТОМОБИЛ ЬН ЫЕ ВАЭ-Д

ЕАЭС RU C-RU.EX01.В.00116/19

II Gb / lit Db

Оборудование открывать, отключив от сети

Рисунок 3 - Маркировочная табличка взрывозащиты

Программное обеспечение «Весы автомобильные ВАЭ» состоит из метрологически значимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически значимой части ПО защищены от случайных или намеренных изменений следующим образом:

- при включении весов производится автоматическое вычисление контрольной суммы по машинному коду метрологически значимого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения контрольной суммы, работа ПО блокируется;

- для контроля изменений метрологически значимых параметров предусмотрен несбра-сываемый счетчик в защищенной памяти электронного ключа HASP, тем самым исключается возможность несанкционированного вмешательства в ПО и искажения измерительной информации. Значение счетчика автоматически увеличивается на единицу при любом изменении метрологически значимых параметров. Текущее значение счетчика фиксируется в свидетельстве о поверке (при его оформлении) и в паспорте на весы.

Идентификационные данные метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ». Метрологически незначимая часть предназначена для создания интерфейса пользователя (рабочей среды) для оператора и имеет как стандартный, так и индивидуальный набор функций для оптимизации процесса взвешивания.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

1 Метрологические характеристики весов в режиме статического взвешивания

Класс точности весов по ГОСТ OIMLR 76-1-2011                      III (средний)

Модификации весов, значения максимальной нагрузки весов Max (Мах_г-), минимальной нагрузки Min (Mini), поверочного интервала e (е0, действительной цены деления ds (dsi), число поверочных интервалов n (ni) приведены в таблице 2, для двухдиапазонных весов - в таблице 3.

Таблица 2 - Метрологические характеристики СИ для модификаций однодиапазонных весов

Окончание табл. 2

Диапазон выборки массы тары                               от 0 до 100 % Max (Maxr)

Таблица 3 - Метрологические характеристики для модификаций двухдиапазонных весов

Минимальная нагрузка (Mim), т........................................................................20e1

Лист №6 Всего листов 8

2 Метрологические характеристики весов в режиме взвешивания в движении

Модификации весов, значения максимальной нагрузки весов Мах, минимальной нагруз-kuMin, действительной цены деления шкалы d приведены в таблице 4.

Таблица 4 - Модификации весов для взвешивания в движении

Примечание:

- для весов модификаций ВАЭ-Д-О-[2]-[3]-[4] максимальное значение измеренной полной массы ТС соответствует значению Max*N, где Max - максимальная нагрузка весов, N - количество последовательно взвешенных осей ТС.

Пределы допускаемой погрешности весов при определении полной массы ТС в движении при поверке и в эксплуатации приведены в таблице 5.

Таблица 5___________________________________________________________________________

Пределы допускаемой погрешности при определении полной массы ТС, ____________________________% от измеренной массы____________________________ __________________________________________+ 0,5*__________________________________________ ________________________________________________+1_________________________________________________ ________________________________________+2________________________________________ ____________________________________________+5____________________________________________ Примечания:

• 1) * - только для весов модификации ВАЭ-Д-А-[2]-[3]-[4];

• 2) значения пределов допускаемой погрешности для одного конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов.

Лист №7

Всего листов 8 3 Основные технические характеристики весов

аблица 6 - Основные технические характеристики

наносится фотохимическим способом на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Таблица 7 - Комплектность средства измерений

приведены в разделе 9 «Методика выполнения измерений» Руководства по эксплуатации ИТ.404512.025 РЭ.

Лист №8 Всего листов 8 Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ИТ.404512.025 ТУ «Весы автомобильные ВАЭ-Д. Технические условия».

Закрытое акционерное общество «Измерительная техника» (ЗАО «Измерительная техника»)

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, д. 28

Телефон/факс: (841-2)34-60-92, 99-11-58

Е-mail: ww\v.Beci>i.p(|): itves@itves.ru

Закрытое акционерное общество «Измерительная техника» (ЗАО «Измерительная техника»)

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, д. 28

Теле(он/(акс: (841-2)34-60-92, 99-11-58

Е-mail: www.Веcы.рф; itves@itves.ru

Западно-Сибирский (илиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт (изико-технических и радиотехнических измерений» (Западно-Сибирский (илиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11

Теле(он: +7 (383) 210-08-14, (акс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» января 2023 г. № 110

Лист № 1 Регистрационный № 61766-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня ультразвуковые ДТУ-2-06-Х

Датчики уровня ультразвуковые ДТУ-2-06-Х предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л ,З, А, измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.

Датчики уровня ультразвуковые ДТУ-2-06-Х (далее - ДТУ-2-06-Х) состоят из ультразвукового излучателя, измерительной трубы, трубки с датчиками температуры и электронного блока.

Принцип действия ДТУ-2-06-Х основан на свойстве отражения ультразвукового сигнала от границы раздела двух сред и зависимости скорости распространения ультразвукового сигнала в дизельном топливе от его плотности.

ДТУ-2-06-Х закрепляются на крышке топливного бака тепловоза с помощью фланца. На верхней стороне фланца (над крышкой топливного бака тепловоза) смонтирован электронный блок ДТУ-2-06-Х. На нижней стороне фланца закреплён один из концов измерительной трубы. Внутри измерительной трубы, у второго её конца, смонтирован ультразвуковой излучатель. На нижней стороне фланца закреплена также трубка, внутри которой установлен модуль с цифровыми датчиками температуры.

По команде, вырабатываемой в электронном блоке, излучатель посылает в измерительную трубу с дизельным топливом ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до уступа внутри измерительной трубы и до верхней границы дизельного топлива, затем по полученным результатам рассчитываются значения уровня и плотности дизельного топлива. В процессе вычислений выполняется корректировка результатов измерений с учетом значения температуры дизельного топлива.

ДТУ-2-06-Х выпускаются в исполнениях, различающихся верхним пределом измерения уровня топлива. В обозначении Х - соответствует варианту исполнения, определяющему верхний предел измерений уровня топлива.

Пример обозначения:    Датчик уровня ультразвуковой ДТУ-2-06-1000

ДЛИЖ.411618.0062 ТУ (где 1000 - соответствует исполнению с верхним пределом измерения уровня топлива - 1000 мм).

ДТУ-2-06-Х соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и имеют Ex-маркировку "0Ex ia IIA T6 Ga X".

Заводской номер наносится на корпус электронного блока методом лазерной гравировки в виде цифрового кода.

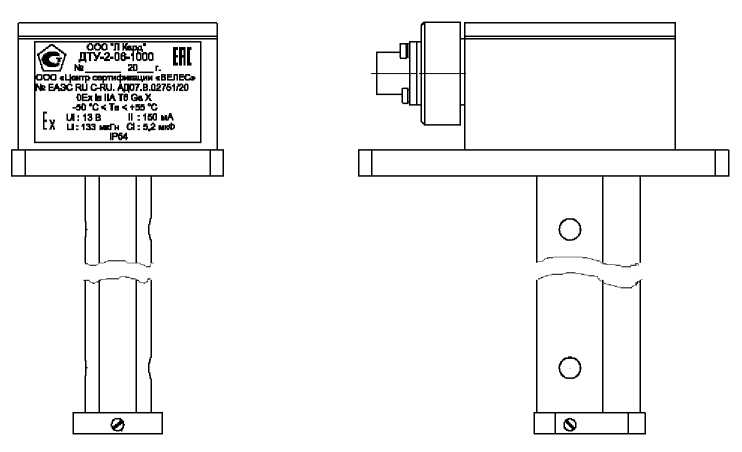

Общий вид ДТУ-2-06-Х представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Средством ограничения доступа к внутренним частям изделия является винт, расположенный на крышке электронного блока ДТУ-2-06-Х, который пломбируется мастичной пломбой.

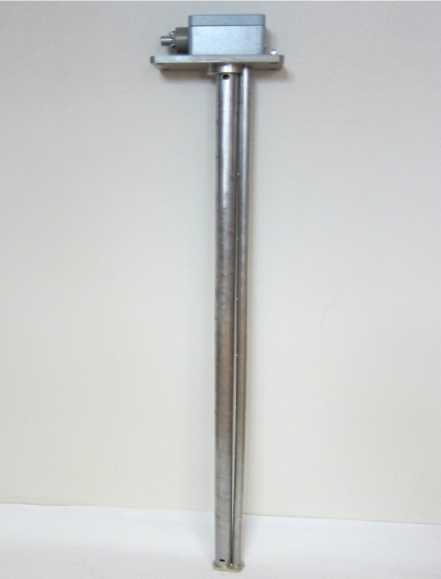

Рисунок 1 - Общий вид датчика уровня ультразвукового ДТУ-2-06-Х

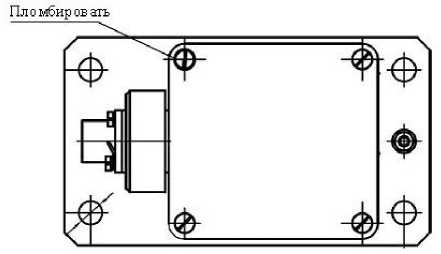

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) состоит из встроенного ПО ДТУ-2-06-Х и внешнего ПО, устанавливаемого на персональной компьютер.

Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик ДТУ-2-06-Х.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -"высокий" в соответствии с Р 50.2.077-2014.

Внешнее ПО не является метрологически значимым и обеспечивает выполнение следующих функций:

• - получение информации с ДТУ-2-06-Х;

• - отображение полученной информации на экране монитора.

Идентификационные данные внешнего ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные внешнего ПО

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -"средний" в соответствии с Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на боковую поверхность корпуса датчиков уровня ультразвуковых ДТУ-2-06-Х и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность датчиков уровня ультразвуковых ДТУ-2-06-Х

приведены в разделе 7 руководства по эксплуатации ДЛИЖ.411618.0062-06 РЭ.

ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ДЛИЖ.411618.0062 ТУ «Датчики уровня ультразвуковые ДТУ-2. Технические условия».

Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)

ИНН 7730618850

Адрес: 117105, г. Москва, Варшавское ш., д. 5, корп. 4

Юридический адрес: 117105, г. Москва, Варшавское ш., д. 5, корп. 4, эт. 5, комн. 2

Телефон (факс): +7 (495) 785-95-25

Web-сайт: www.lcard.ru

E-mail: lcard@lcard.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон +7 (495) 437 55 77

Факс: +7 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 января 2023 г.

Москва

О внесении изменений в сведения об утверященных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденшш-—цромышленности и торговли Российской Фе/ ерацдачзт^гаюруйРра^О^^.н^^РОб.

  epaiiww э2фгаитердае&02ф|^№ ^906.

  ¹ хранится в системе электронного документооборота

^{г                                       1} хранится в системе электронного документооборота

• 5. Контроль за испол! :ениемам®еф@!ящ®гехйри«а^л0©^а®яяю

¹                                                   метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Заместитель Руководителя

сертификат: 646O70CB3580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

V___________________________
