УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» сентября 2024 г. № 2239

Регистрационный № 67392-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники металлические эталонные 1-го разряда М1Р

Мерники металлические эталонные 1-го разряда М1Р предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.

Принцип действия мерников металлических эталонных 1-го разряда М1Р основан на измерении объема жидкости методом налива и слива. При передаче единицы объема жидкости средствам измерений измеряемую среду подают в предварительно смоченный водой мерник металлический эталонный 1-го разряда М1Р через наливной кран или горловину. После заполнения мерника металлического эталонного 1-го разряда М1Р до отметки номинальной вместимости, или иной вместимости по шкале, измеряемую среду сливают через сливной кран сплошной струей в средство измерений (метод налива) с последующей выдержкой 1 минуту на слив капель, либо выливая измеряемую среду из средства измерений в мерник металлический эталонный 1-го разряда М1Р (метод слива).

Мерники металлические эталонные 1-го разряда М1Р состоят из резервуара, измерительной горловины, рамы, ампулы уровня, сливного и/или наливного кранов. Сверху резервуара крепится ампула уровня для контроля установки мерников металлических эталонных 1-го разряда М1Р в вертикальное положение. Резервуары мерников металлических эталонных 1-го разряда М1Р устанавливаются на раму и, с помощью домкратов, выставляютсяв вертикальное положение по ампулам уровня. Рама мерников металлических эталонных 1-го разряда М1Р может оснащаться колесами.

Мерники металлические эталонные 1-го разряда М1Р имеют три исполнения:

• - комплектуемые прозрачной горловиной с отметкой номинальной вместимости или горловиной с прозрачными окнами с отметкой номинальной вместимости, имеют шифр 01;

• - комплектуемые переливной горловиной, срезанной на уровне, соответствующем номинальной вместимости мерника, имеют шифр 02;

• - комплектуемые горловиной с прозрачными окнами и шкалой с отметками вместимости или непрозрачной горловиной с уровнемерной трубкой и шкалой с отметками вместимости, имеют шифр 03.

ники металлические эталонные 1-го

• 1 - наименование и тип;

• 2 - номинальная вместимость мерника металлического эталонного 1-го разряда при температуре плюс 20 °С, дм³;

• 3 - шифр исполнения.

Общий вид мерников металлических эталонных 1-го разряда М1Р представлен на рисунке 1.

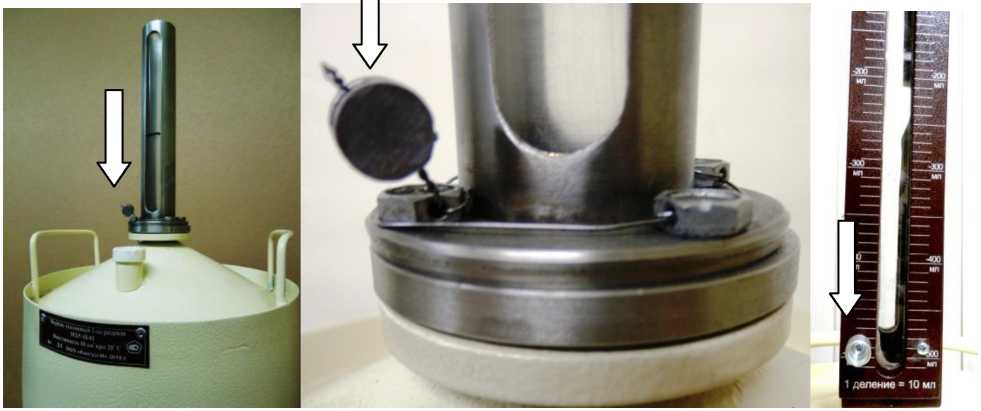

Пломбирование мерников металлических эталонных 1-го разряда М1Р осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия в сливном и наливном кране, отверстия в болтах на горловине мерника и давлением на мастику, расположенную на винте регулировки шкалы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

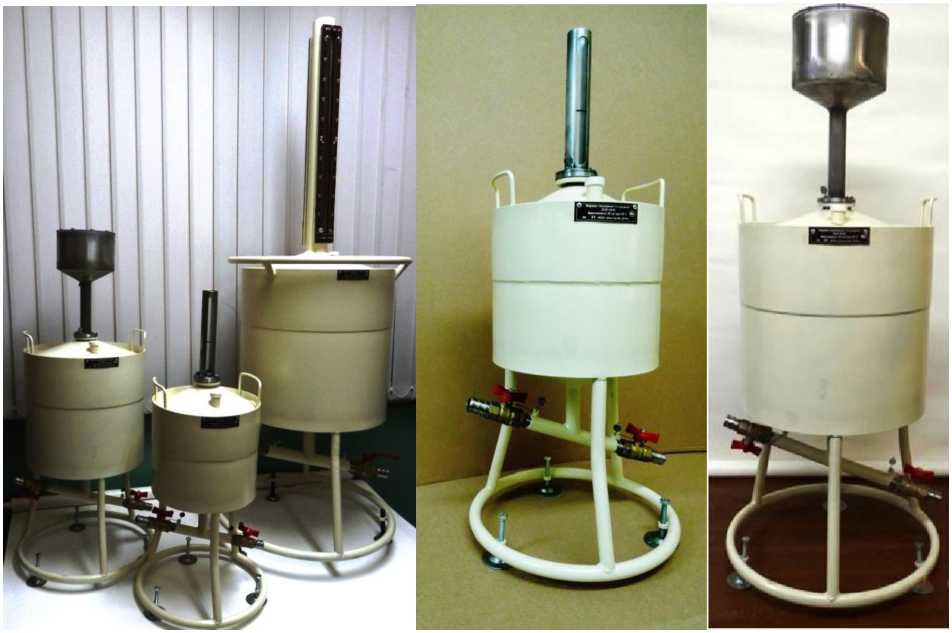

Рисунок 1 - Общий вид мерников металлических эталонных 1-го разряда М1Р

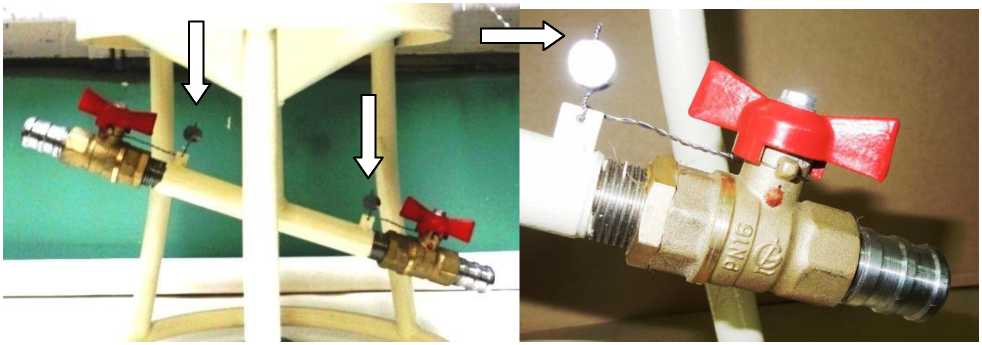

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р

Таблица 1 -

Таблица 2 - Основные технические

Градуированная часть горловины мерника не превышает 1% вместимости вверх и вниз от отметки номинальной вместимости.

наносится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда М1Р, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости;

ТУ 4381-010-50618805-16 Мерники металлические эталонные 1-го разряда М1Р. Технические условия.

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М») ИНН 1660038429

Юридический адрес: 420071, г. Казань, ул. Мира, д. 51, кв. 118

Адрес места осуществления деятельности: 422701, Республика Татарстан,

Высокогорский м.р-н, Высокогорское сп., Промышленная зона Киндери тер., зд. 19 Телефон: +7 (843) 202-31-70

Web-сайт: www.merniki.ru

E-mail: kontur_m16@mail.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» сентября 2024 г. № 2239

Регистрационный № 77163-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления пьезоэлектрические «Т»

Датчики давления пьезоэлектрические «Т» (далее - датчики) измерения высоких динамических и квазистатических избыточных жидкостей.

Принцип действия датчика основан на прямом пьезоэффекте. В качестве чувствительного элемента используется пакет из пьезоэлектрических кристаллов, соединенных параллельно. Измеряемое давление воздействует на мембрану датчика, имеющую цельно точеную конструкцию с жестким центром. Усилие, развиваемое мембраной, передается на пакет пьезоэлементов, который генерирует электрический заряд, пропорциональный измеряемому давлению. Электрический заряд с помощью токосъемника подается на малогабаритный соединитель датчика, который соединяется с входом регистрирующей аппаратуры. Установка датчика на объекте измерений осуществляется в монтажное отверстие с резьбой. Датчики могут быть установлены на испытательном объекте непосредственно или с использованием специальных переходников, адаптеров.

Конструктивно датчики выполнены из металла,

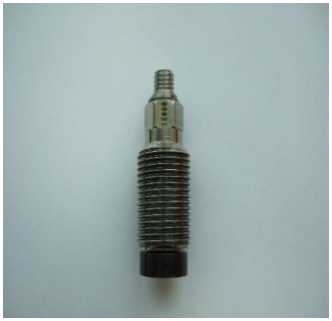

«2Т6000», «Т2000Р», «2Т6000Р», «2Т6000К», «2Т6000КБР», «3Т6000», «Т10000», «Т10000БС», «Т10000К БС», «Т10000К2» приведен на рисунках 1 - 9.

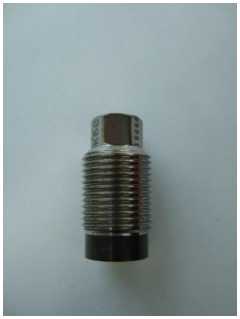

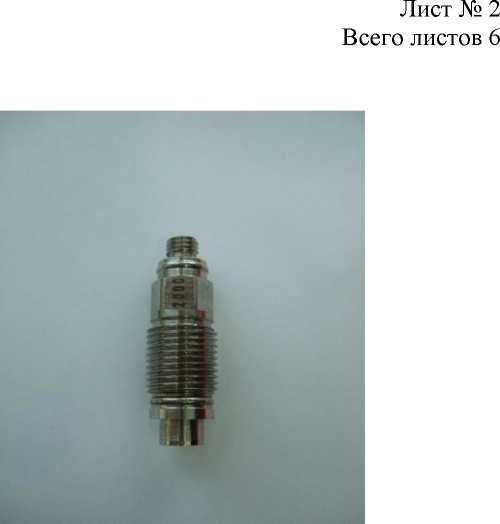

Рисунок 1 - Внешний вид датчика

«Т500»

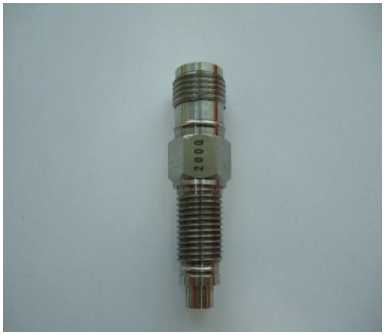

Рисунок 2 - Общий вид датчиков 2Т1000Л»,

«Т2000» и «2Т6000»

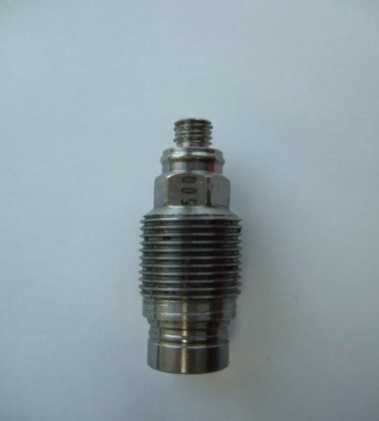

Рисунок 3 - Общий вид датчиков

«Т2000Р», «2Т6000Р»

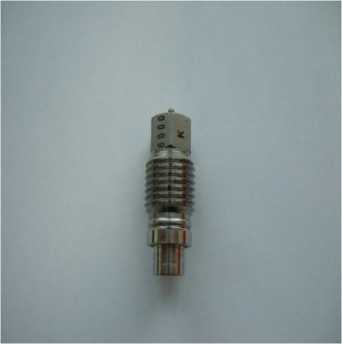

Рисунок 4 - Общий вид датчика

«2Т6000К»

Рисунок 5 - Общий вид датчика

«2Т6000КБР»

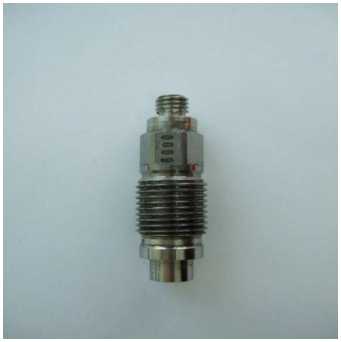

Рисунок 6 - Общий вид датчика

«3Т6000»

Рисунок 7 - Общий вид датчиков «Т10000», «Т10000БС»

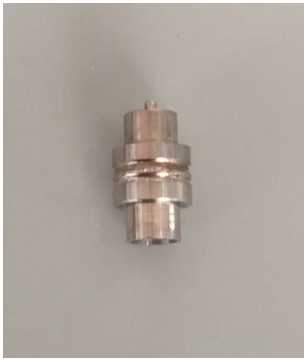

Рисунок 8 - Общий вид датчика

«Т10000К БС»

Рисунок 9 - Общий вид датчика «Т10000К2»

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом гравировки на одну из граней шестигранника корпуса датчика. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус датчиков не предусмотрено. Несанкционированный доступ к конструкции датчиков невозможен. Пломбирование не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист формуляра типографским способом и на одну из граней шестигранника корпуса датчика методом гравировки.

Таблица 3 - Комплектность датчиков

приведены в руководстве по эксплуатации на датчики давления пьезоэлектрические «Т»

АШВ0.289.015 РЭ, п. 2 «Использование по назначению».

АШВ0.289.015 ТУ-ЛУ. Датчики давления пьезоэлектрические «Т». Технические условия.

Федеральное казенное предприятие «Национальное испытательное объединение «Государственные боеприпасные испытательные полигоны России» (ФКП «НИО «ГБИП России»)

ИНН 5023002050

Юридический адрес: 141292, Московская обл., г. Красноармейск, пр-кт Испытателей, д. 14

Адрес места осуществления деятельности: 622015, Свердловская обл., г. Нижний Тагил, ул. Гагарина, д. 29

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» сентября 2024 г. № 2239

Регистрационный № 77200-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магазины емкости МЕ-ТР

Магазины емкости МЕ-ТР (далее - магазины емкости) предназначены для воспроизведения единицы электрической ёмкости в цепях переменного тока в диапазоне частот от 100 Гц до 100 кГц.

Принцип действия магазинов емкости основан на подключении в выходную цепь высокостабильных конденсаторов посредством поворотных декадных переключателей.

Конструктивно магазины емкости состоят из набора конденсаторов с дискретными переключателями, находящиеся в металлическом корпусе (степень защиты от пыли и воды IP51). На лицевой панели установлены четыре тумблера для подекадного набора требуемого значения электрической ёмкости. Подключение к измерительной цепи осуществляется через выходные клеммы К1, К2, «земля», расположенные на боковой поверхности.

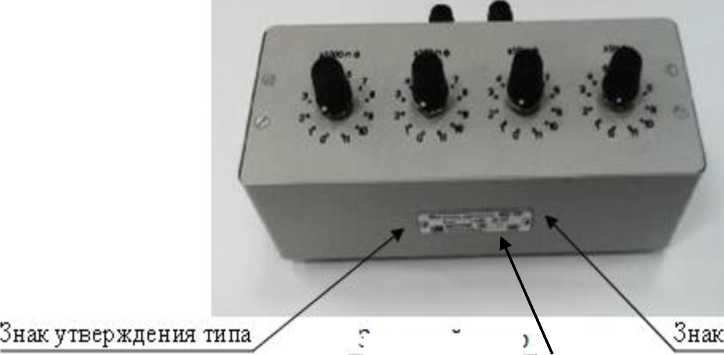

Общий вид магазинов емкости с указанием места нанесения знака утверждения типа, заводского номера и знака поверки представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Заводской номер

Рисунок 1 - Общий вид магазинов емкости

Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу магазина емкости, методом лазерной сублимации. Формат заводского номера цифровой. Знак поверки наносится на магазин емкости в виде наклейки или оттиска поверительного клейма.

Места пломбирования

а)                                                  б)

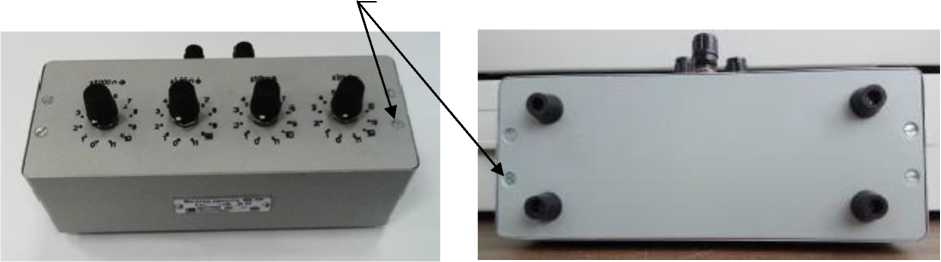

Рисунок 2 - Места пломбирования от несанкционированного доступа

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную к корпусу магазина емкости, методом лазерной сублимации.

Таблица 3 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа РИЮУ.411644.001 РЭ «Магазин емкости МЕ-ТР. Руководство по эксплуатации».

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

РИЮУ.411644.001 ТУ Магазин емкости МЕ-ТР. Технические условия.

Общество с ограниченной ответственностью «Теплоприбор» (ООО «Теплоприбор») ИНН 6230109243

Адрес: 390011, Рязанская обл., г. Рязань, ш. Куйбышевское, д. 14А, лит. А2, к. 4, помещ. Н4

Телефон: (4912) 77-94-49

Факс: (4912) 77-94-49

Web-сайт: www.teplopribor.ru

E-mail: teplopr@teplopribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
