ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_и^уо^_    2025 г. №

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

7

ГОСТ OIML R

76-1-2011

(приложение ДА)

ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

06 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

Регистрационный № 85880-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Весы состоят из:

• - грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);

• - весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).

ГПУ включает в себя от одной до шести секций, представляющих собой металлическую либо бетонную конструкцию или комбинаций металла и древесины, металла и бетона для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используются следующие датчики:

• - датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 44780-10), модификации: МВ 150-20-С3, МВ 150-30-С3;

• - датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 53673-13), модификации: М70-10-С3, М70-15-С3, М70-20-С3, М70-25-С3, М70-30-С3;

• - датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 60480-15), модификации: C16A, C16i, С2А;

• - датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай (регистрационный номер 20784-09), модификации: C16A, C16i, С2А;

- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер 75819-19), модификации: ZSFY, ZSFY-D, CLC, EDS, EDSK, EDSB, EDSC, ZSC, ZSE, ZSWF, ZSWFB, ZSWFG, ZSWFGC, ZSKB, ZSFC, ZSF, ZSFN, ZSFL, ZSFB, ZSL, ZSFGC, ZSNC, WLS;

• - датчики весоизмерительные тензорезисторные «QS, S, LS, D, PST, USB» производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (регистрационный номер 57673-14) модификации: QS, SQB;

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column производства «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), КНР (регистрационный номер 55371-19), модификации: BM14G, ВМ14К, BM14A, BM14C, HM14H1, HM9B, Н8С, BM8D;

• - датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер 55634-19), модификации: DHM9B, DHM14H1, DBM14G, DHM14C, DBM14A, DBM14C, DBM14К;

• - датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер 50842-12) модификации: 740-C3;

• - датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер 56685-14) модификации: WBK-20, WBK-30, WBK-50Т, WBKC-20Т, WBKC-30Т, WBK-20TL, WBK-30TL, WBK-50TL;

• - датчики весоизмерительные цифровые МВЦ производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 46008-10), модификации: МВЦ-20-С3, МВЦ-30-С3;

• -   датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер 54471-13) модификации: WBK-20D, WBK-25D, WBK-30D, WBK-50D;

• - датчики весоизмерительные тензорезисторные DEE, PST производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (регистрационный номер 78875-20), модификации: DEE;

• - датчики весоизмерительные тензорезисторные Sierra производства ООО «Сиерра» г. Москва (регистрационный номер 76409-19) модификации: SBM11, SL6, SH8, SHM9, SH3, SBM14, SH2.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

• - приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер 50968-12) модификации: CI-5200A, CI-5010A, CI-6000A, CI-201A, CI-200A;

• - терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер 54472-13), модификации: CI-200D, CI-201D, CI-600D, NT-580D;

• -  весоизмерительный преобразователь ТВ (регистрационный номер 37794-08), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-015, ТВ-017, ТВ-003/05Д, ТВИ-003/05Д;

• - приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер 55918-13) модификации: М0601;

• - приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер 72048-18) модификации: ТИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС;

• - приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/6Я, МИ ВДА/12Ц, МИ ВДА/12ЦС;

• - приборы весоизмерительные WE производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 61808-15), модификации: WE2107, WE2108;

- приборы весоизмерительные DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 61809-15) модификации: DWS2103;

- приборы весоизмерительные ТИТАН производства «Shanghai Yaohua Weighing System Co., Ltd», Китай (регистрационный номер 83635-21) модификации: ТИТАН 6, ТИТАН 9 / ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 32, ТИТАН 33, ТИТАН H12 / ТИТАН Н12Ж, ТИТАН Н22С / ТИТАН Н22ЖС, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12Ц»;

- индикатор весоизмерительный D2008FA производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай.

Весы включают в себя модификации, различающиеся исполнением, способом установки на месте эксплуатации (платформенные или колейные) максимальной нагрузкой (Max), размерами грузоприемного устройства и количеством секций, из которых это устройство состоит.

Пример расшифровки обозначения весы автомобильные АСП-[1]-[2]-[3]-[4], где:

• [1] - максимальная нагрузка (от 20 до 150 т);

• [2] - длина грузоприемного устройства (не более 24 м);

• [3] - количество секций грузоприёмного устройства (от 1 до 4);

• [4] - вид исполнения (К-колейные, П-платформенные).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматическое устройство установки на нуль (Т.2.7.2.3)

• - устройства первоначальной установки нуля весов (Т.2.7.2.4);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство полуавтоматической установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство тарирования (выборки массы тары) (Т.2.7.4).

На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

• - товарный знак предприятия-изготовителя;

• - наименование, тип весов;

• - класс точности;

• - максимальная нагрузка (Мах), кг;

• - минимальная нагрузка (Min), кг;

• - действительная цена деления, кг;

• - поверочный интервал весов в виде е;

• - диапазон рабочих температур (от + до -);

• - заводской (серийный) номер;

• - год выпуска;

• - параметры электропитания;

• - наименование предприятия-изготовителя;

• - номер ТУ;

• - страна производитель.

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом или ударным способом, цифровое обозначение заводского номера весов - ударным способом или фотохимическим способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

Общий вид ГПУ весов представлен на рисунке 1.

Платформенные

Колейные

Рисунок 1 - Общий вид ГПУ

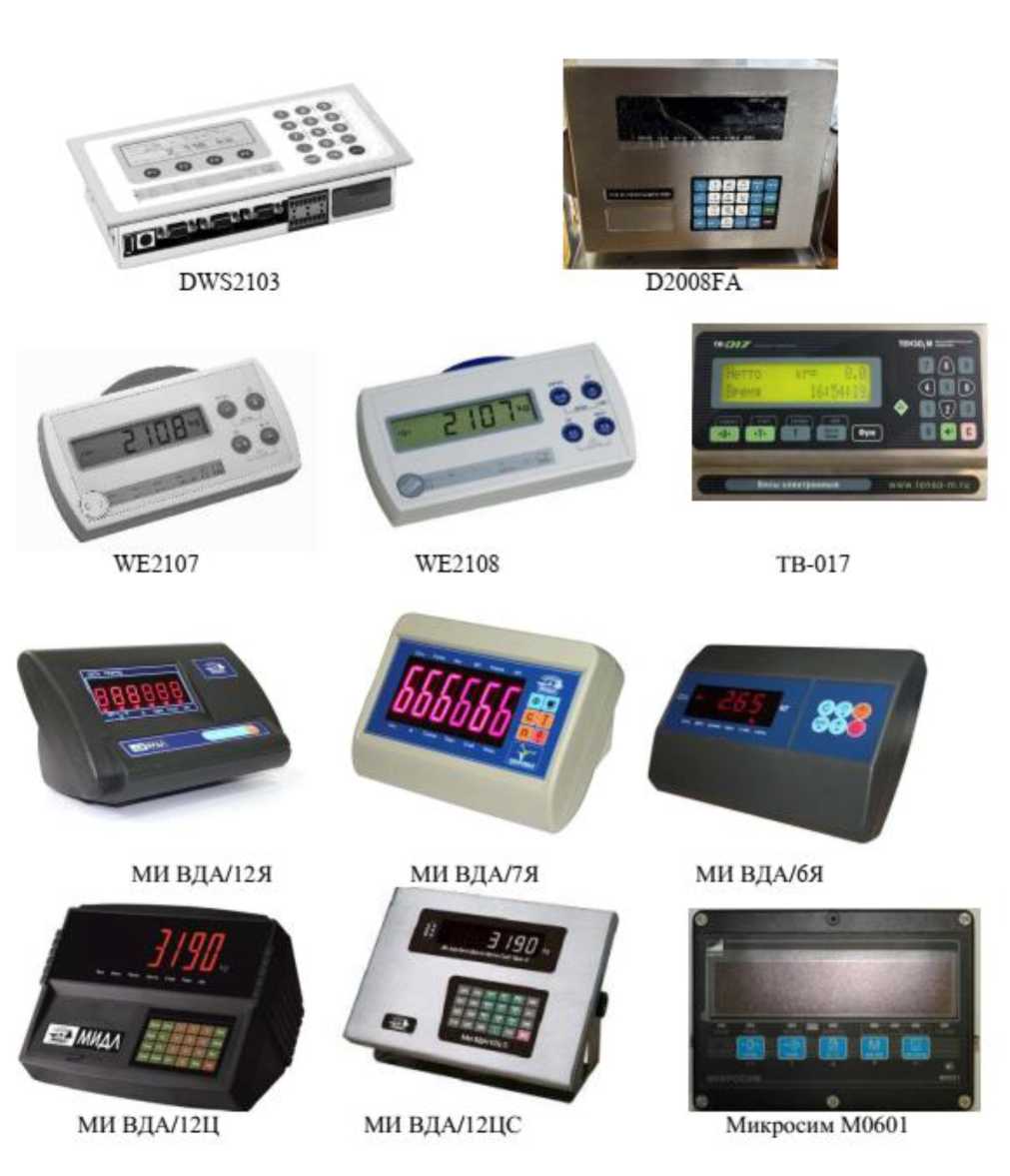

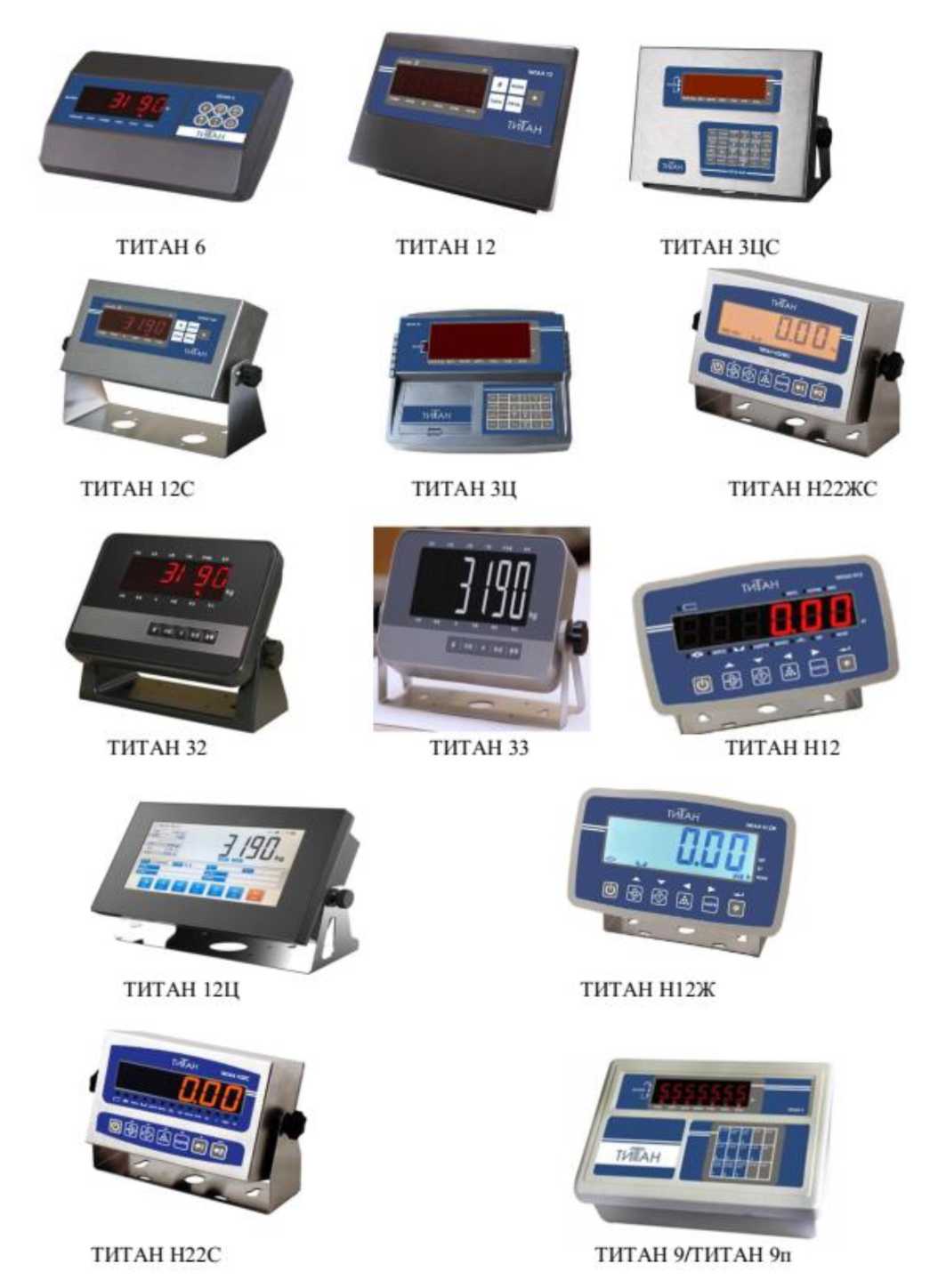

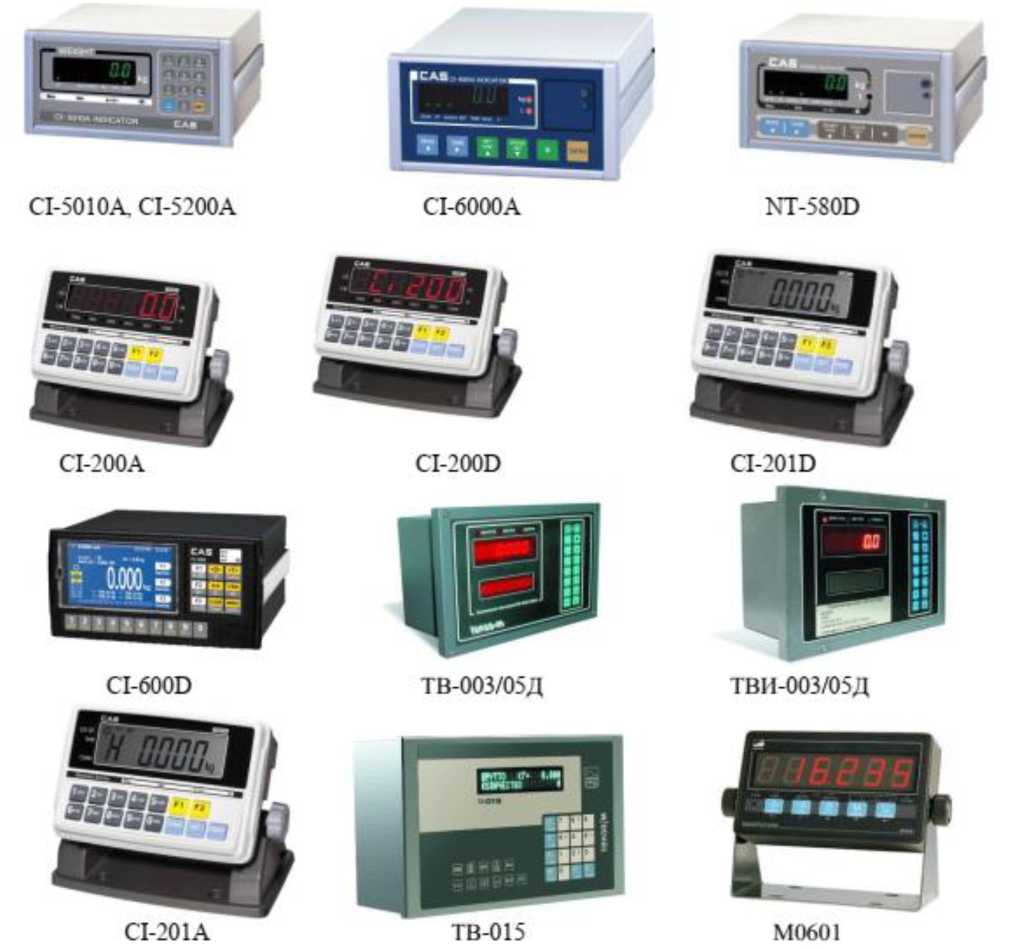

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

Рисунок 2 - Общий вид применяемых индикаторов и терминалов

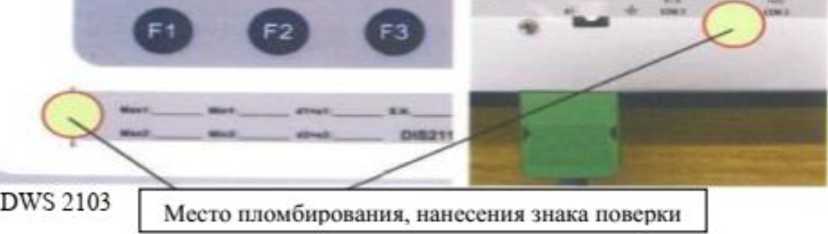

Место пломбирования, нанесения знака поверки

Пломбировка крепежного винта на заднем панели корпуса приборов модификаций WT2107, \\T2108

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, \^Ъ2108

** 11 -1

Место 1по.мбировш1ня, нанесения знака поверки

Mil ВД.ЛУ12ЦС

ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН ЗЦС, ТИТАН 12С, ТИТАН ЗЦС, ТИТАН ЗЦ. ТИТАН Н12ЖС, TIlTzVH Н12Ж, ТИ ГАН Н22С. ТИТАН Н12, ГИТАН 12Ц. ТИТАН 32. ТИТАН 33

Место пломбирования, нанесения знака поверки

D200SFA

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных АСП

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 2.

Таблица 1 - Идентификационные данные ПО

таблицы 1

Класс точности весов по ГОСТ OIML R 76-1-2011 ............................................. средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2, остальные метрологические характеристики весов - в таблице 3, основные технические характеристики весов - в таблице 4.

Таблица 2 - Основные

весов

Таблица 3 -

весов

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 4 - Основные технические характеристики весов

Таблица 5 - Показатели надежности

Наименование характеристики

Средний срок службы, лет, не менее:

наносится на маркировочную табличку, закрепленную на ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Таблица 6 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации на весы автомобильные АСП.

Приказ Росстандарта от 04.06.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ТУ 26.51.6-001-21450500-2021 «Весы автомобильные «АСП». Технические условия»

Общество с ограниченной ответственностью «АГРОСТРОЙПОРТАЛ»

(ООО «АСП»)

Юридический адрес: 346513, Ростовская обл., г. Шахты, ул. Володарского, д. 47Б

ИНН: 6155082247

E-mail: agrostroyportal@mail.ru

Общество с ограниченной ответственностью «АГРОСТРОЙПОРТАЛ»

(ООО «АСП»)

Адрес: 346513, Ростовская обл., г. Шахты, ул. Володарского, д. 47Б

ИНН: 6155082247

E-mail: agrostroyportal@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области»

(ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30042-13
