МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  за собой.

• 4. Контроль за испол/егш^^и^адодалЙЗДлйЭ

хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и

метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

к____________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1040

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1040

Лист № 1 Регистрационный № 69266-17                                           Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Ванино» филиала ПАО «ФСК ЕЭС» - Хабаровского ПМЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Ванино» филиала ПАО «ФСК ЕЭС» - Хабаровского ПМЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий центр сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• - хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ) При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМЬ и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающее сигналы точного времени от спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой РФ координированного времени UTC (SU).

УССВ ИВК выполняет функцию источника точного времени для уровня ИВКЭ. Коррекция часов УСПД проводится при расхождении времени УСПД и времени национальной шкалы РФ координированного времени UTC (SU) более чем на ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер наносится на титульный лист формуляра АИИС КУЭ типографским способом.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных Регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные СПО

СПО АИИС КУЭ ЕНЭС (Метроскоп) не влияют на метрологические характеристики измерительных каналов (ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты СПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики ИК АИИС КУЭ приведены в таблице 2, 3.

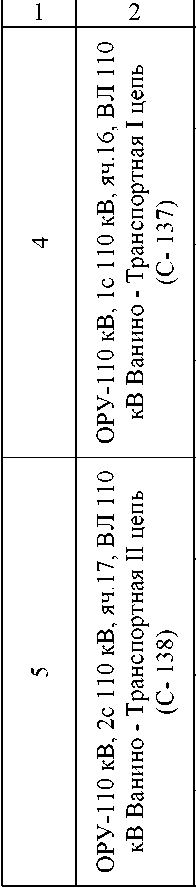

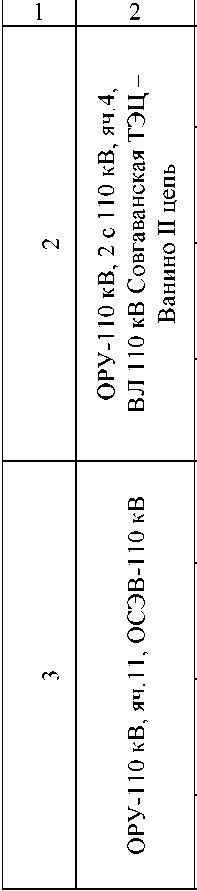

Таблица 2 - Состав и метрологические характеристики ИК

Окончание таблицы 2

Лист № 10 Всего листов 14 Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU) равны ± 5 с.

Примечания

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.

• 3 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

• 4 Допускается замена УСПД и УССВ на аналогичные утвержденных типов.

• 5 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 6 Допускается замена ПО на аналогичное, с версией, не ниже указанной в описании типа средств измерений.

• 7 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Окончание таблицы 3

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

- сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в эксплуатационной документации и в документах: «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Ванино» филиала ПАО «ФСК ЕЭС» - Хабаровского ПМЭС в части измерительных каналов 6-7», «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ «Ванино» филиала ПАО «ФСК ЕЭС» -Хабаровского ПМЭС в части измерительных каналов 8-11», аттестованных ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Телекор ДВ»

(ООО «Телекор ДВ»)

ИНН 2722065434

Адрес: 680026, г. Хабаровск, ул. Тихоокеанская д.60 а, оф.1

Телефон: +7 (4212) 75-87-75

Модернизация ПС 220 кВ «Ванино» филиала ПАО «ФСК ЕЭС» - Хабаровского ПМЭС проведена

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытанийсредств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

ИНН: 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, комн. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: gd.spetcenergo@gmail.com

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1040

Лист № 1 Регистрационный № 71517-18 Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ООО «МЭК»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ООО «МЭК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности в точках измерения ООО «МЭК», сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - информационно-измерительные комплексы (ИИК) включающие в себя измерительные трансформаторы напряжения (ТН), трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии, установленные на объектах, вторичные электрические цепи, технические средства каналов передачи данных.

Второй уровень - информационно-вычислительные комплексы электроустановок (ИВКЭ), включающие устройства сбора и передачи данных (УСПД), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с первого уровня и ее передачу на уровень информационно-вычислительного комплекса.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий центральное УСПД, сервер баз данных АИИС КУЭ с установленным программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ), автоматизированное рабочее место персонала (АРМ). а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации со второго уровня.

Между уровнями ИИК и ИВКЭ с помощью проводных линий связи интерфейса RS-485 организованы каналы связи, обеспечивающие передачу результатов измерений и данных о состоянии средств измерений в режиме автоматизированной передачи данных от ИИК в ИВКЭ.

Между уровнями ИВКЭ и ИВК с помощью каналообразующей аппаратуры организованы каналы связи, обеспечивающие передачу результатов измерений и данных о состоянии средств измерений в режиме автоматизированной передачи данных от ИИК в ИВК. В качестве основного канала используется радиоканал связи на выделенной радиочастоте 157 МГц (организован при помощи радиомодемов), в качестве резервного канала используется GSM-сеть (организован при помощи GPRS/GSM-модемов).

ИИК, ИВКЭ, ИВК и каналы связи между ними образуют измерительные каналы (ИК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчиков электрической энергии. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Цифровой сигнал с выходов счетчиков электрической энергии поступает на входы УСПД ИВКЭ. В случае передачи данных через основной канал, цифровой сигнал с выходов УСПД ИВКЭ поступает на входы радиомодемов. В случае передачи данных через резервный канал, цифровой сигнал с выходов УСПД ИВКЭ поступает на входы GPRS/GSM-модемов. Центральное УСПД ИВК в автоматическом режиме или по запросу осуществляет опрос УСПД ИВКЭ посредством каналообразующей аппаратуры. Сервер баз данных ИВК ООО «МЭК» осуществляет опрос центрального УСПД ИВК.

На третьем уровне АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

АИИС КУЭ выполняет следующие функции:

• - автоматические измерения 30-минутных приращений активной и реактивной электроэнергии и средних на 30-минутных интервалах значений активной и реактивной мощности, а также нарастающим итогом на начало расчетного периода;

• - периодический (1 раз в 30 мин/сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин);

• - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• - передача результатов измерений, данных о состоянии объектов и средств измерений в XML-формате инфраструктурным организациям и смежным субъектам оптового рынка электроэнергии и мощности (ОРЭМ);

• - предоставление, по запросу, контрольного доступа к результатам измерений, данным о состоянии объектов и средств измерений со стороны сервера организаций -инфраструктурных организаций и смежных субъектов ОРЭМ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - ведение единого времени в АИИС КУЭ (коррекция времени), соподчиненной национальной шкале времени.

На уровне ИВК обеспечивается:

• - автоматический регламентный сбор результатов измерений;

• - автоматическое выполнение коррекции времени;

• - сбор данных о состоянии средств измерений;

• - контроль достоверности результатов измерений;

• - восстановление данных (после восстановления работы каналов связи, восстановления питания и т.п.);

• - возможность масштабирования долей именованных величин электрической энергии;

• - хранение результатов измерений, состояний объектов и средств измерений в течение 3,5 лет;

• - ведение нормативно-справочной информации;

• - ведение «Журналов событий»;

• - формирование отчетных документов;

• - передача результатов измерений и данных о состоянии средств измерений в ПАК АО «АТС» и другим заинтересованным субъектам ОРЭМ;

• - безопасность хранения данных и ПО в соответствии с ГОСТ Р 52069.0-2013;

• - конфигурирование и параметрирование технических средств и ПО;

• - предоставление пользователям и эксплуатационному персоналу регламентированного доступа к визуальным, печатным и электронным данным;

• - диагностику работы технических средств и ПО;

• - разграничение прав доступа к информации;

• - измерение времени и синхронизацию времени от СОЕВ.

Данные хранятся в сервере базы данных. Последующее отображение накопленной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных электросчетчиков и уровнем доступа АРМ к базе данных сервера базы данных.

АРМ функционирует на IBM PC совместимом компьютере в среде Windows.

АРМ обеспечивает представление в визуальном виде и на бумажном носителе следующей информации:

• - отпуск или потребление активной и реактивной мощности, усредненной за 30минутные интервалы по любой линии или объекту за любые интервалы времени;

• - показатели режимов электропотребления;

• - максимальные значения мощности по линиям и объектам по всем зонам суток и суткам;

• - допустимый и фактический небаланс электрической энергии за любой контролируемый интервал времени.

АИИС КУЭ оснащена СОЕВ, включающей УССВ на основе приемника сигналов даты, времени и шкалы времени от глобальных навигационных спутниковых систем ГЛОНАСС/GPS, часы УСПД, часы сервера баз данных и часы счетчиков.

Часы центрального УСПД ИВК, установленного в Центре сбора и обработки информации (ЦСОИ) ООО «МЭК» синхронизируется с УССВ не реже 1 раза в час при достижении рассогласования УССВ и УСПД ИВК более чем на 1 с. Часы сервера баз данных и УСПД ИВКЭ, установленных на объектах, синхронизируются от УСПД ИВК, установленного в ЦСОИ ООО «МЭК». Сличение показаний часов сервера баз данных с показаниями часов УСПД ИВК, установленного в ЦСОИ ООО «МЭК», осуществляется каждые 30 мин при сеансе связи и обнаружении рассогласования времени более чем на 2 с. Сличение показаний часов УСПД ИВКЭ, установленных на объектах, с показаниями часов УСПД ИВК, установленного в ЦСОИ ООО «МЭК», выполняется каждые 30 мин при сеансе связи и обнаружении рассогласования времени более чем на 2 с. УСПД ИВКЭ, установленные на объектах, осуществляют корректировку показаний часов счетчиков электроэнергии каждые 30 мин при сеансе связи в случае обнаружения рассогласования времени более чем на 2 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 001. Заводской номер указывается в формуляре АИИС КУЭ.

В АИИС КУЭ используется ПО «АльфаЦЕНТР», которое обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

с? т

cd 1~;

о

с? т

cd 1~;

о

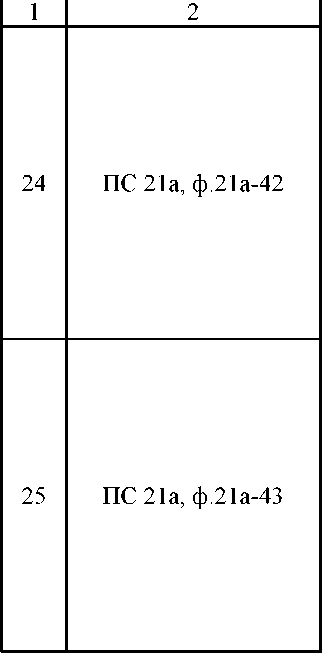

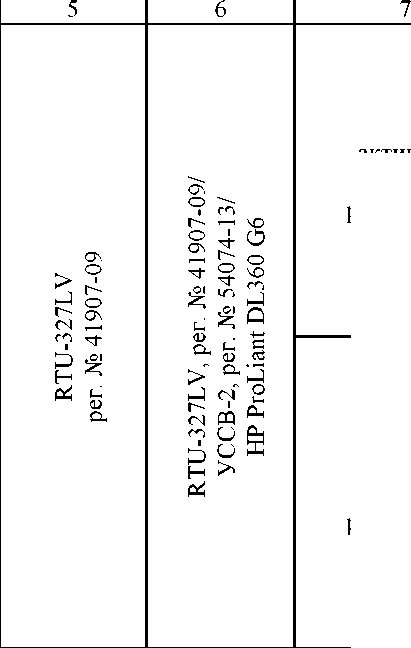

Продолжение таблицы 2

реактивная

активная

реактивная

Примечание - Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АПИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Нормальные условия:

параметры сети:

Рабочие условия: параметры сети:

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

УСПД RTU-327LV:

Глубина хранения информации счетчики электроэнергии:

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика электрической энергии;

- испытательной коробки;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД;

- сервера.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений количества электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии и мощности ООО «МЭК», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311703.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии и мощности ООО «МЭК»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Магнитогорская энергетическая компания» (ООО «МЭК»)

ИНН 7445020452

Адрес: 455038, Челябинская обл., г. Магнитогорск, ул. Советской Армии, д. 8, к. 1 Телефон: +7 (3519) 497-400

Факс: +7 (3519) 497-401

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1040

Регистрационный № 56685-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Датчики весоизмерительные тензорезисторные WBK

Датчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.

Конструкция датчиков обеспечивает герметичность измерительного элемента.

Вид нагрузки датчиков WBK - сжатие. Датчики изготавливаются из нержавеющей и окрашенной стали.

Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-4.

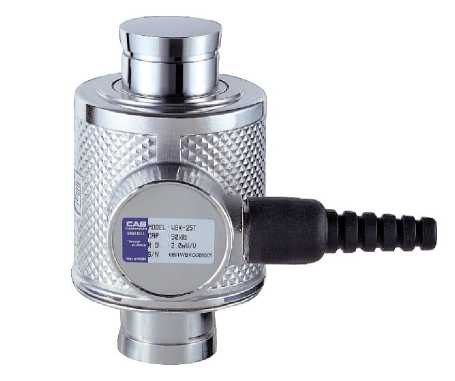

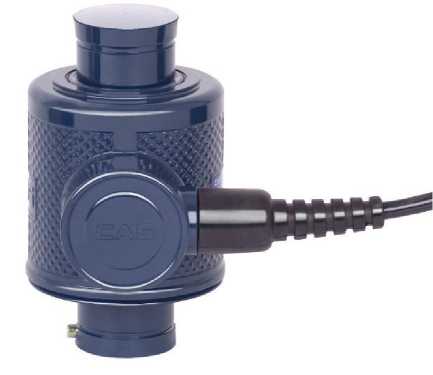

Рисунок 1 - Общий вид датчиков WBK

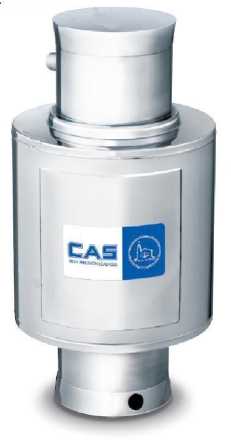

Рисунок 2 - Общий вид датчиков WBKC

Пломбирование датчиков не предусмотрено.

Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.

Обозначение модификаций весоизмерительных датчиков WBK имеет вид WBKX1-X2TX3, где:

X1 - C (если присутствует) - модификация, отличающаяся формой и установочными размерами, включая опорные поверхности;

X2 - значение максимальной нагрузки в тоннах;

X3 - L (если присутствует) - входное и выходное сопротивление 1000±10 Ом. Если отсутствует - входное и выходное сопротивление 350±3,5 Ом. Не применяется для весоизмерительных датчиков WBKC.

Маркировка датчиков производится на фирменной наклейке, которая содержит следующую основную информацию:

• - наименование или торговая марка изготовителя;

• - модель весоизмерительного датчика;

• - серийный номер;

• - максимальная нагрузка Emax;

• - знак утверждения типа.

Заводской (серийный) номер наносится типографским способом на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита.

Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.

Программное обеспечение отсутствует.

Метрологические и технические характеристики датчиков, габаритные размеры и масса приведены в таблицах 1-4.

Таблица 1 - Метрологические характеристики датчиков WBK

Таблица 2 - Основные технические характеристики WBK

Таблица 3 - Метрологические характеристики датчиков WBKC

Таблица 4 - Основные технические характеристики WBKC

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 — Комплектность средства измерений

приведены в разделе 3 «Установка и подключение» документа «Датчики весоизмерительные тензорезисторные WBK. Паспорт».

ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Техническая документация фирмы-изготовителя.

Фирма «CAS Corporation», Республика Корея

Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея Тел./факс: +82-2-22253500

Адрес в Интернет: www.cas.co.kr

Адрес электронной почты: info@cas.co.kr

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

ФГБУ «ВНИИМС», уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
