МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О внесении изменений в описание типа на весы автомобильные ВАЭ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ЗАО «Измерительная техника» от б/д № б/н, приказываю:

• 1. Внести изменения в описание типа на весы автомобильные ВАЭ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60006-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                   С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с Об. 11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1643

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные ВАЭ

Весы автомобильные ВАЭ (далее - весы) предназначены для статических измерений массы автотранспортных средств.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей (монитор) весоизмерительного прибора.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять из одной, двух или трех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). В зависимости от исполнения весов соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный (индикатор по п.Т.2.2.2 ГОСТ OIML R 76-1-2011) включает в себя аналого-цифровой преобразователь, устройство обработки цифровых данных, стабилизированный источник питания, дисплей или монитор для отображения результатов взвешивания, клавиатуру управления весами.

Датчики подключены к электронному весоизмерительному устройству кабелями через клеммную и/или распределительную (соединительную) коробки.

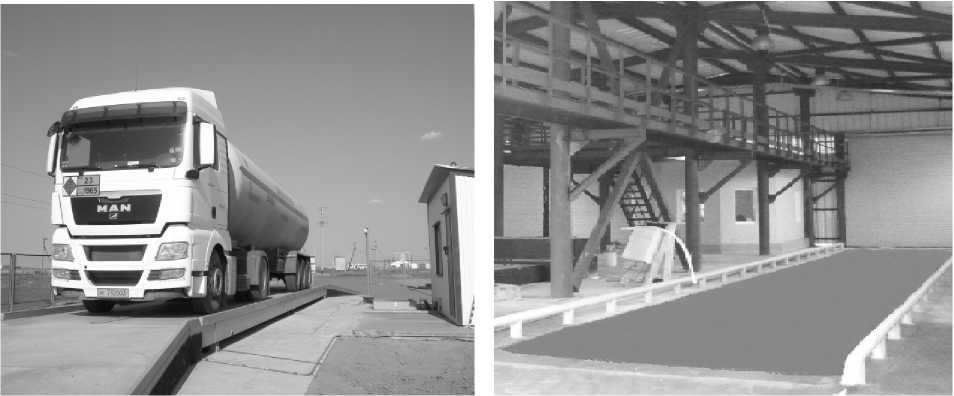

Рисунок 1 - Общий вид ГПУ весов

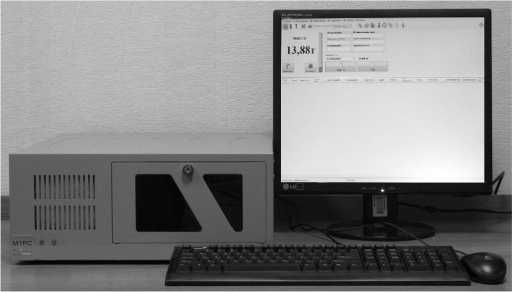

Рисунок 2 - Общий вид прибора весоизмерительного M1PC-01 и M1PC-03

WE2110

CI-6000A

CI-200D

NT-580D

DISOMAT Tersus

Рисунок 3 - Общий вид весоизмерительных приборов

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - фирма «Hottinger Baldwin Messtechnik Gmbh», Германия (регистрационный № 60480-15);

• - датчики весоизмерительные тензорезисторные на сжатие WBK, изготовитель - фирма «CAS Corporation Ltd.», Республика Корея (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation», Республика Корея (регистрационный № 54471-13).

Весоизмерительные приборы, используемые в составе весов:

• - приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A, изготовитель -фирма «CAS Corporation», Республика Корея (регистрационный № 50968-12);

• - приборы весоизмерительные WE, модификация WE2110, изготовитель - фирма «Hot-tinger Baldwin Messtechnik Gmbh», Германия (регистрационный № 61808-15);

• - приборы весоизмерительные DISOMAT Tersus (регистрационный № 53571-13)

• - приборы весоизмерительные М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

• - терминалы весоизмерительные CI, NT, модификации CI-200D, NT-580D, изготовитель -фирма «CAS Corporation», Республика Корея (регистрационный № 54472-13);

• - приборы весоизмерительные М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

В качестве внешнего устройства обработки аналоговых данных в составе весов может использоваться устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, которое конструктивно размещается внутри соединительной коробки.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов автомобильных ВАЭ имеют обозначение:

ВАЭ - [1]-[2]-[3]-[4]-[5], где:

ВАЭ - тип весов;

• [1] - Максимальная нагрузка Max (Maxr), т: 20; 30; 40; 50; 60; 80; 100; 120; 150

• [2] - Длина ГПУ, м: 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 21, 22; 24

• [3] - Поверочный интервал (е), кг:

• 1 - для однодиапазонных весов: 10;

• 2 - для однодиапазонных весов: 20;

• 3 - для многодиапазонных весов (e1 диапазона взвешивания W1 /e2 диапазона взвешивания W2): 10/20;

• 4 - для однодиапазонных весов: 50;

• 5 - для многодиапазонных весов (e1 диапазона взвешивания W1 /e2 диапазона взвешивания W2): 20/50;

• 6 - для многодиапазонных весов (e1 диапазона взвешивания W1 /e2 диапазона взвешивания W2/e3 диапазона взвешивания W3): 10/20/50.

• [4] - условное обозначение датчиков в составе весов:

А1 -датчики С16А;

А2 - датчики WBK;

Ц1 - датчики C16i;

Ц2 - датчики WBK-D

• [5] - Т - символ для обозначения модификаций весов с числом поверочных делений более 3000 в одном или нескольких диапазонах взвешивания.

Значения максимальной нагрузки Max (Maxi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

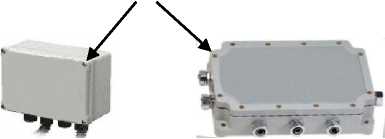

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус распределительной (соединительной) и клеммной коробки, а также прибора весоизмерительного пломбируется мастичной, свинцовой или пластиковой пломбой. Схема пломбировки приведена на рисунках 4 - 6.

Мастичная пломба

Мастичная пломба

Мастичная пломба

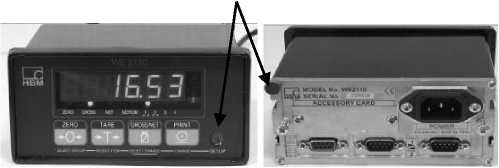

WE2110

Свинцовая (пластиковая)

пломба

Мастичная пломба

Места нанесения свинцовой (пластиковой) пломбы

NT-580D                         CI-200D

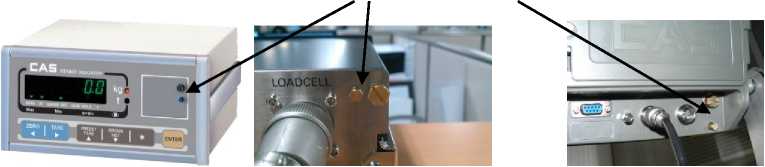

Рисунок 5 - Схема пломбировки приборов весоизмерительных

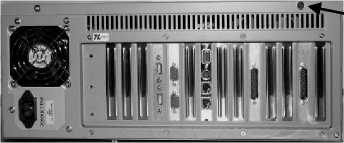

Рисунок 6 - Схема пломбировки приборов весоизмерительных M1PC-01 и M1PC-03

Место нанесения мастичной пломбы

Программное обеспечение (далее - ПО) весов с весоизмерительными приборами M1PC-01 или M1PC-03, является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на мониторе весоизмерительного прибора при включении весов или просмотра соответствующего раздела меню. Исполняемые файлы ПО защищены от случайного или намеренного изменения. Корпус M1PC-01 и M1PC-03 пломбируется мастичной пломбой, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. Результат проверки отображается на мониторе. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен идентификатор, который изменяет показание каждый раз при входе в защищенный рабочий режим весов и при изменении одного или более конструктивного параметра. Индицируемое на дисплее показание идентификатора во время поверки фиксируется и защищается соответствующими программными средствами весов.

ПО весов с весоизмерительными приборами CI-6000A, WE2110, NT-580D, CI-200D или DISOMAT Tersus реализовано аппаратно и является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при включении весов или просмотра соответствующего раздела меню. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Класс точности весов по ГОСТ OIML R 76-1-2011..............................................III (средний)

Диапазон уравновешивания тары....................................................100 % Мах (100 % Maxr)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 2, 3.

Таблица 2 - Однодиапазонные весы

аблица 3 - Многодиапазонные весы

Таблица 4 - Основные технические характеристики

Весы с числом поверочных делений 4000 и 5000 устанавливаются в закрытых помещениях, обеспечивающих защиту от атмосферных воздействий (осадков и воздушных потоков).

наносится на маркировочную табличку, расположенную на приборе весоизмерительном и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № ИТ.404432.122 РЭ.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на весоизмерительный прибор, и/или в свидетельство о поверке и соответствующий раздел паспорта.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ИТ.404432.121 ТУ-2014 «Весы автомобильные ВАЭ. Технические условия»

Закрытое акционерное общество «Измерительная техника»

(ЗАО «Измерительная техника»)

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2)34-60-92, 99-11-58

Web-сайт: www.Весы.рф

E-mail: itves@itves.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
