ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255
Назначение средства измеренийКлещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255 (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, частоты напряжения переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Описание средства измеренийПринцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.
Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.
Фотографии общего вида клещей представлена на рисунке 1.

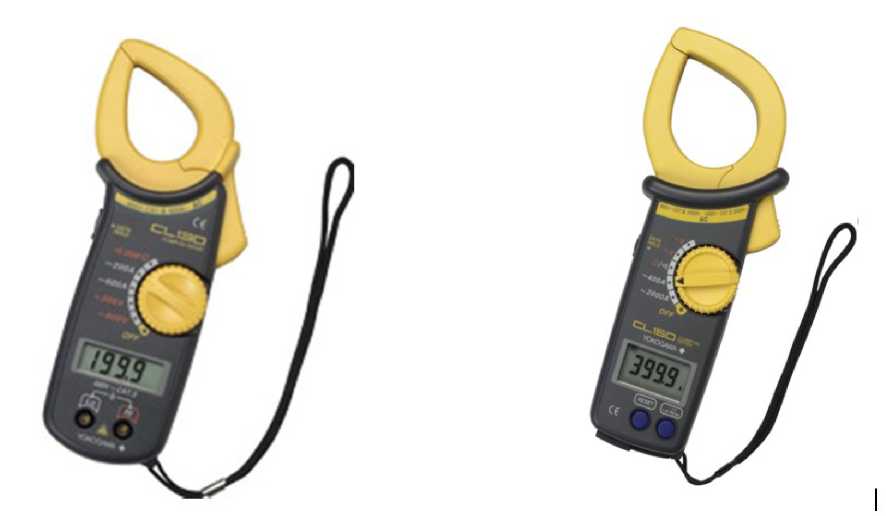

Рисунок 1 - Общий вид клещей токоизмерительных серии CL (слева - общий вид моделей CL130, CL135, справа - CL150, CL250, CL255)
Пломбирование не предусмотрено.
Метрологические и технические характеристики
Метрологические характеристики клещей приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения и силы постоянного и переменного тока
|
Модель |
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой погрешности измерений | ||
|
постоянный ток |
диапазон частот от 50 до 60 Гц |
диапазон частот * от 40 до 1000 Гц | ||||
|
40 В |
0,01 В |
±(0,01-U + 0,02 В) |
±(0,01-U + 0,02 В) |
±(0,015-U + 0,03 В) | ||
|
CL150 |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,3 В) | |
|
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
±(0,01- U + 2 В) |
±(0,015-U + 3 В) | ||
|
CL250 |
Напряже- |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,2 В) |
±(0,015-U + 0,4 В) |
|
ние посто- |
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
(0,015-U + 2 В) |
±(0,015-U + 4 В) | |
|
янного/ пе- |
от 30 до 1000 Гц: | |||||
|
CL255 |
ременного |
40 В |
0,01 В |
±(0,01-U + 0,02 В) |
±(0,015-U + 0,03 В) |
±(0,02-U + 0,04 В) |
|
тока |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,3 В) |
±(0,02-U + 0,4 В) | |
|
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
±(0,015-U + 3 В) |
±(0,02-U + 4 В) | ||
|
CL130 |
-/200 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,4 В) | ||
|
CL135 |
- /600 В |
1 В |
±(0,01-U + 2 В) |
±(0,015-U + 4 В) | ||
|
- /400 А |
0,1 А |
±(0,01-I + 0,3 А) |
±(0,02-I + 0,3 а) | |||
|
CL150 |
- /2000 А (от 0 до 1500 А) |
1 А |
- |
±(0,01- I + 3 А) |
±(0,03-I + 3 А) | |
|
- /2000 А (от 1500 до 2000 А) |
1 А |
±0,03-1 |
- | |||
|
400 А |
0,1 А |
±(0,015-1 + 0,2 А) |
±(0,015-1 + 0,2 А) |
от 40 до 500 Гц: ±(0,03 -1 + 0,4 А) от 500 до 1000 Гц: ±(0,05-1 + 0,4А) | ||
|
CL250 |
Сила по- |
2000А /2000 А (от 0 до 1000 А) |
1 А |
±(0,015-1 + 2 А) |
±(0,015-1 + 2 А) |
от 40 до 500 Гц: ±(0,03 -1 + 4 А) от 500 до 1000 Гц: ±(0,05-1 + 4 А) |
|
стоянного/ |
- /2000 А (от 1000 до 2000 А) |
1 А |
- |
±(0,03-I + 2 А) |
- | |
|
переменно- |
от 30 до 1000 Гц: | |||||
|
CL255 |
го тока |
400 А |
0,1 А |
±(0,015-1 + 0,2 А) |
±(0,015-1 + 0,3 А) |
±(0,03-I + 0,4 А) |
|
2000А/2000 А (от 150 до 1700 А) |
1 А |
±(0,015-1 + 2 А) |
±(0,015-1 + 3 А) |
±(0,03-1 + 4 А) | ||
|
- /2000 А (от 1700 до 2000 А) |
1 А |
- |
±(0,035-1 + 3 А) |
- | ||
|
CL130 |
- /200 А |
0,1 А |
±(0,015^1 + 0,6 А) |
±(0,02-I + 0,5 А) | ||
|
- /600 А |
1 А |
±(0,01 •I + 3 А) |
±(0,02-I + 5 А) | |||
|
CL135 |
- /200 А |
0,1 А |
±(0,015-1 + 0,4 А) |
±(0,02-I + 0,5 А) | ||
|
- /600 А |
1 А |
±(0,015-I + 4 А) |
±(0,02-I + 5 А) | |||
Примечания
U - измеренное значение напряжения, В; I - измеренное значение силы тока, А;
* погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя
Таблица 2 - Метрологические характеристики клещей в режиме измерений электрического сопротивления и частоты напряжения переменного тока
|
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разрешение |
Пределы допускаемой погрешности измерений | ||
|
CL150 |
CL250, CL255 |
CL130, CL135 | |||
|
Электрическое сопротивление постоянному току |
200 Ом 400 Ом 4 кОм 40 кОм 400 кОм |
0,1 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
±(0,015<R + 0,2 Ом) ±(0,015<R + 2 Ом) ±(0,015<R + 20 Ом) ±(0,015<R + 200 Ом) |
±(0,015<R + 0,2 Ом) ±(0,015<R + 2 Ом) |
±(0,012<R + 0,4 Ом) |
|
Частота напряжения переменного тока |
4 кГц |
1 Гц |
- |
±(0,015-F + 5 Гц) |
- |
Примечания
R - измеренное значение сопротивления, Ом; F - измеренное значение частоты напряжения переменного тока, Гц
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Модель |
CL150 |
CL250, CL255 |
CL130, CL135 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
247 х 105 x 49 |
250 х 105 x 49 |
210 х 93 x 40 |
|
Измерительный диаметр, мм, не более |
54 |
55 |
33 |
|
Масса, кг, не более |
0,47 |
0,53 (CL250), 0,54 (CL255) |
0,4 |
|
Напряжение питания, В |
3 |
3 (CL250), 9 (CL255) |
9 |
|
Рабочие условия эксплуатации: | |||
|
температура окружающей среды, °С |
от 0 до +40 | ||
|
относительная влажность при температуре +40 °С, % |
до 85 |
наносится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные серии CL |
модель CL130, CL135, CL150, CL250, CL255 |
по заказу |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП 43571-10 |
1 экз. |
Осуществляется в соответствии с документом МП 43571-10 «Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255 фирмы «Kew (Thailand) Limited», Таиланд. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12.2009 г.
Основные средства поверки:
- калибратор универсальный 9100Е (с токовой катушкой на 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09 (далее рег.№);
- генератор сигналов низкочастотный прецизионный ГЗ-110, рег. №5460-76;
- мера электрического сопротивления постоянного тока многозначная Р3026/1, рег. № 8478-91;
- магазин сопротивления Р40102, рег. № 10547-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL моделей CL130, CL135, CL150, CL250, CL255ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Test & Measurement Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд Адрес: Navanakorn Industrial Estate 60/48, Mool9, Kloluang, Pathumthani 12120
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, Самарская ул., д.1, БЦ «Новион», этаж 4 Телефон: +7 (495) 737-78-68/71
Факс: +7 (495) 737-78-69
Е-mail: info@ru.yokogawa.com
Испытательный центрГЦИ СИ ФБУ «ГНМЦ Минобороны России»
Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: +7 (495) 583-99-23
Факс: + (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» марта 2020 г.
