Номер по Госреестру СИ: 56798-14
56798-14 Датчики весоизмерительные тензорезисторные
(SBA)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные SBA (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.

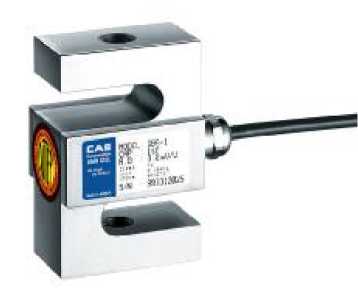

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.03.2019
Номер записи - 147163
ID в реестре СИ - 369563
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация SBA-500L, модификация SBA-3T, модификация SBA-2T, модификация SBA-1, мод. SBA-2T, мод. SBA-2, SBA; SBA-500L, SBA; SBA-2T, SBA-5Т, SBA-500L, SBA-3Т, SBA-2Т, SBA-2T, SBA-200L, SBA-1Т, SBA-100L, SBA 500L, SBA, CAS BI-1000DB,
