МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 23» ___________ 2023 Г. №  2247

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Доб авл я-ем ый изг ото вит ель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Комплекс измерительновычислительный со стандартным сужающим устройством на базе контроллера измерительного ROC 809		75331	42525-09		ГСИ. Комплекс измерительновычислительный со стандартным сужающим устройством на базе контроллера измерительного ROC 809. Методика поверки» (утверждена ГЦИ СИ ФГУ «Татарстанский центр стандартизации,		МП 2511/1 311229-2022		25.11. 2022	Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск,	ООО ЦМ «СТП», г. Казань

метрологии и сертификации» в сентябре 2009 г.)

2.

Система измерений количества и показателей качества нефти на ПСП ДНС «Южно-Ошская» ЗАО «Колванефть»

01

50362-12

МП 50362-12

НА.ГНМЦ.0 750-23 МП

26.06. 2023

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика» ), г. Уфа

АО «Нефте-автоматика», г. Казань

3.

Система автоматизированна я информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Проктер энд Гэмбл-Новомосковск»

004

57568-14

МП 57568-14

МИ 30002022

15.08. 2023

Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд» (ООО «АРСТЭМ-ЭнергоТрейд»), г. Екатеринбург

ООО «Спецэнерго проект», г. Москва

4.

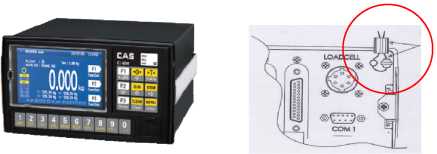

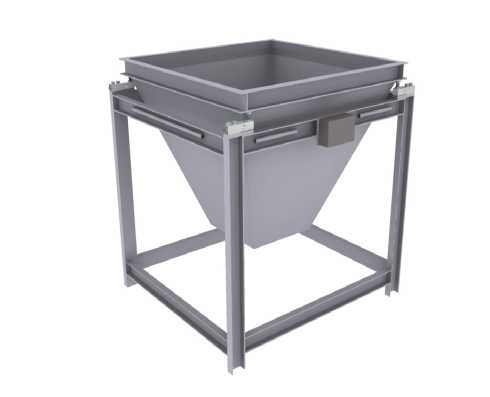

Весы бункерные

БАС

БАС-3- SBA зав. №02408 (в комплект ации с датчикам и SBA и индикато рм CI-601A)

58076-14

ГОСТ OIML R 761-2011, (Приложен ие ДА)

21.08. 2023

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»), г. Новосибирск

Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

5.

Система измерительная массового расхода (массы) фракции (от 290 до 350 °С) цеха №01 НПЗ ОАО "ТАИФ-НК"

04 FT321

58830-14

МП 100-301512014

МП 2411/1 311229-2022

24.11. 2022

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО ЦМ «СТП», г. Казань

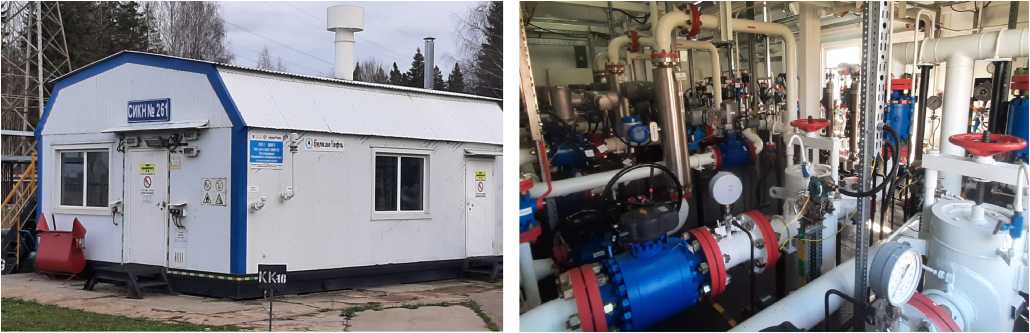

6.	Система измерений количества и показателей качества нефти № 261 ПСП «Дебесы»		8	59193-14		МП 0138-142014		МП 1480-14 2022		28.10. 2022	Акционерное общество «Белкамнефть» им. А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова), г. Ижевск	ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева», г. Казань
7.	Система автоматизированна я информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СИБУР Тольятти»		672	76923-19		МП 104-2019		МИ 30002022		17.08. 2023	Общество с ограниченной ответственностью «Тольяттикаучук» (ООО «Тольяттикаучук»), Самарская обл., г. Тольятти	ООО «Спецэнергопроект», г. Москва
8.	Система измерений количества и параметров нефти сырой № 248 цеха подготовки и перекачки нефти № 1 на базе массового расходомера «Micro Motion CMF 400» установки подготовки нефти «Покровская» АО «Оренбургнефть»		248	85009-22	Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»), Оренбургская обл., г. Бузулук		МП 1337-92021			20.07. 2023	Общество с ограниченной ответственностью «Корвол» (ООО «Корвол»), Республика Татарстан, г. Альметьевск	ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева», г. Казань

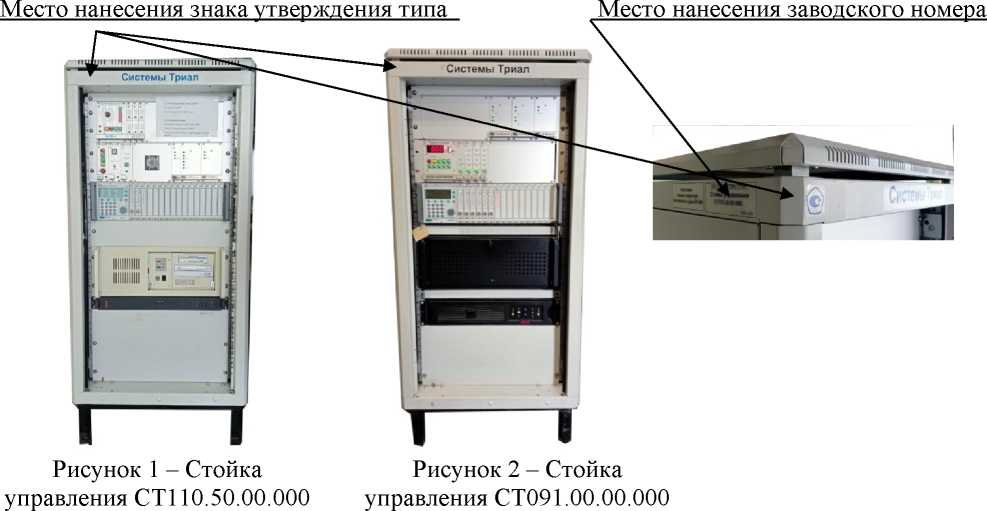

9.	Системы измерительные для стендовых испытаний агрегатов вертолета СИСТ-70		01, 02	87686-22	Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»), Московская обл., г. Люберцы	СТ110.20.00.000 МП		СТ110.20.00. 000 МП с Изменением № 1		10.07. 2023	Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»), Московская обл., г. Люберцы	ФГБУ «ВНИИМС»

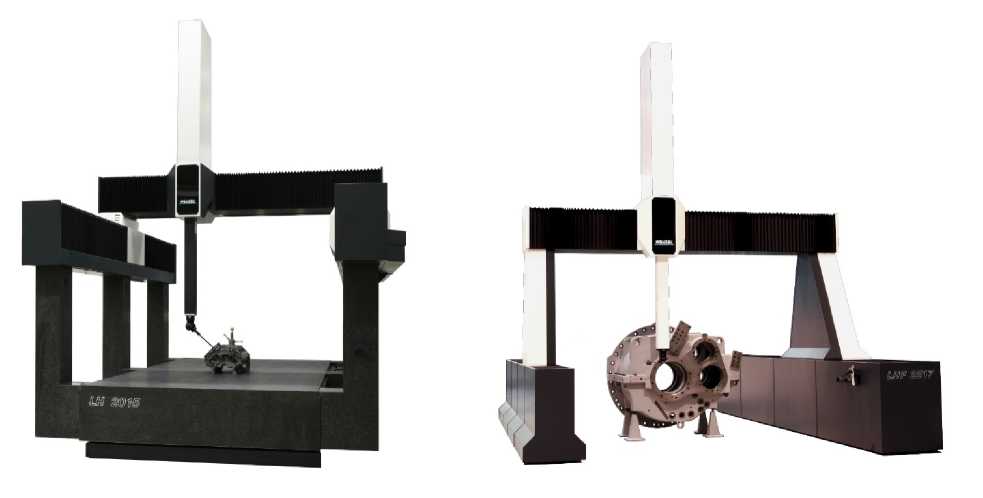

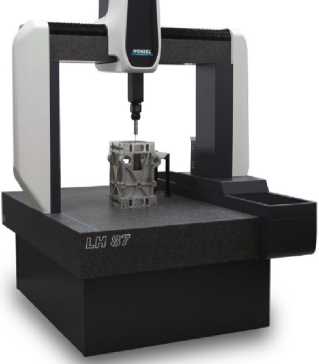

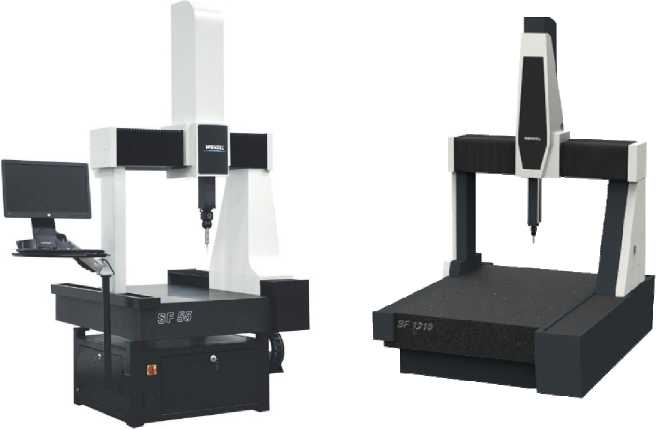

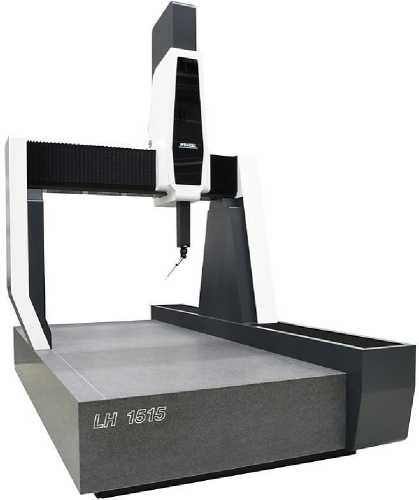

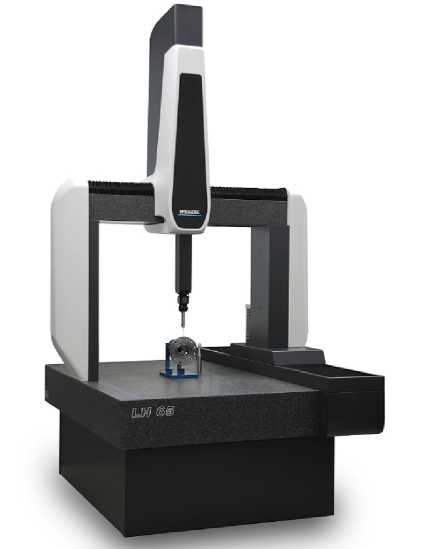

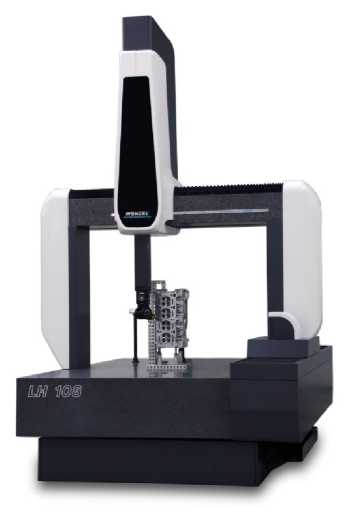

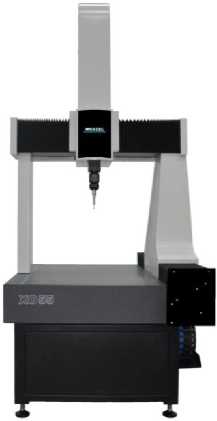

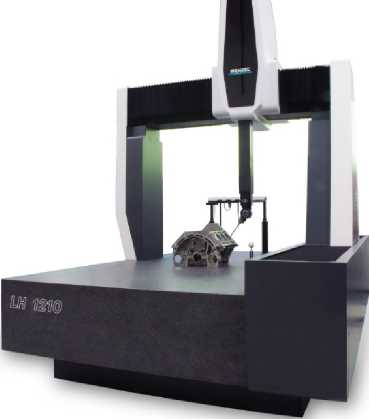

10.	Машины координатно-измерительные	WENZEL	Мод. SF 55 Standard, зав.№ 9225017, с измерите льным датчиком SP25M с зав. № 4LN847	87730-22	WENZEL Group GmbH & Со. KG, Г ермания

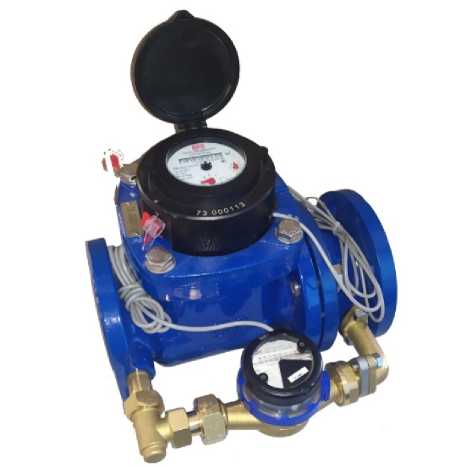

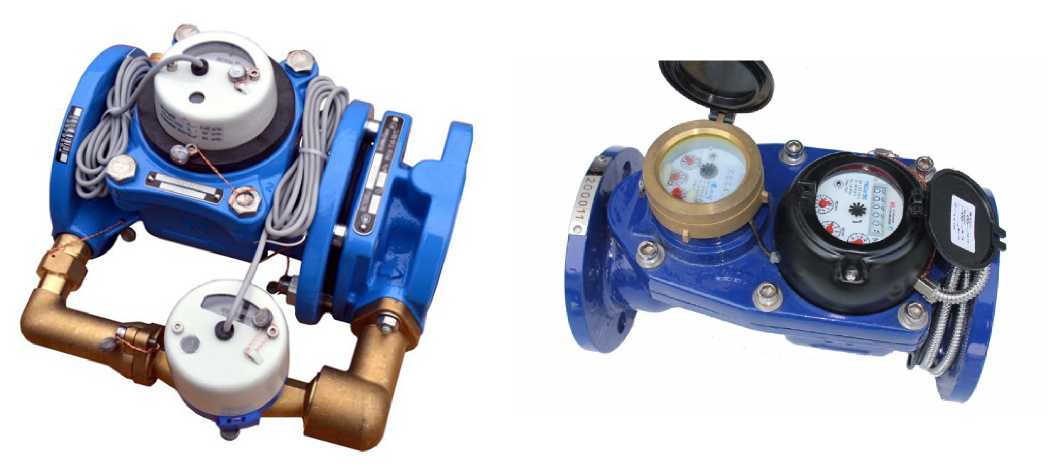

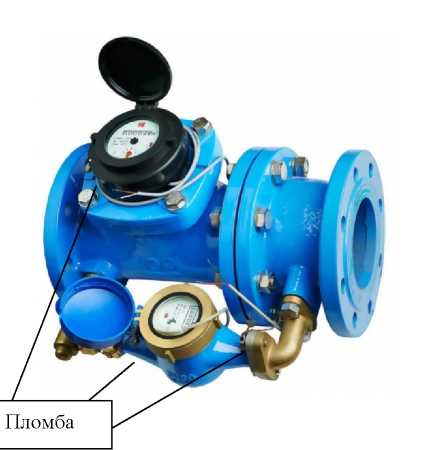

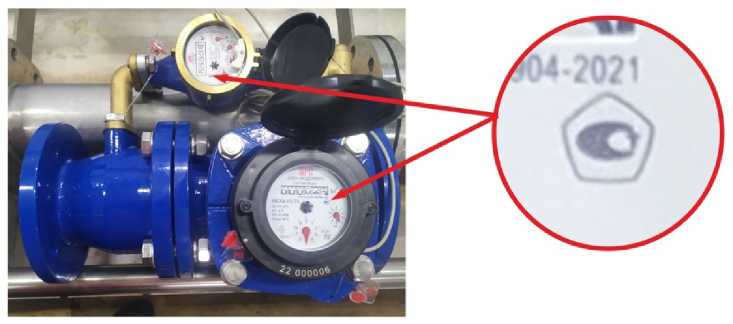

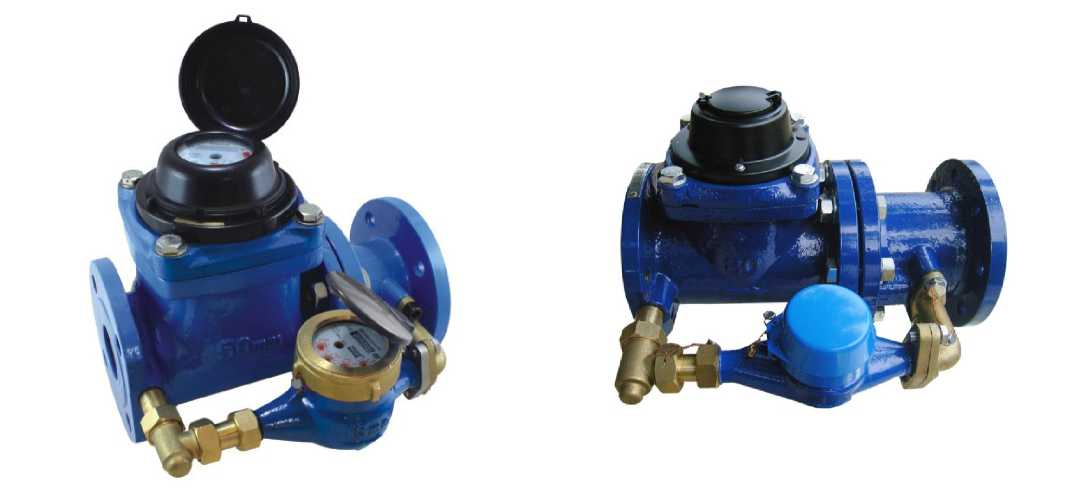

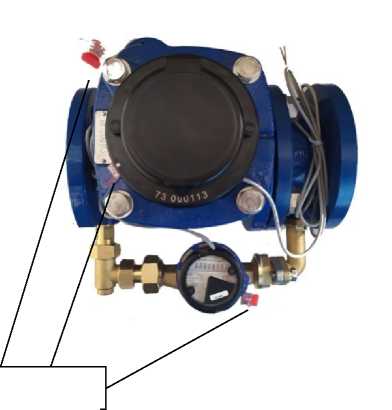

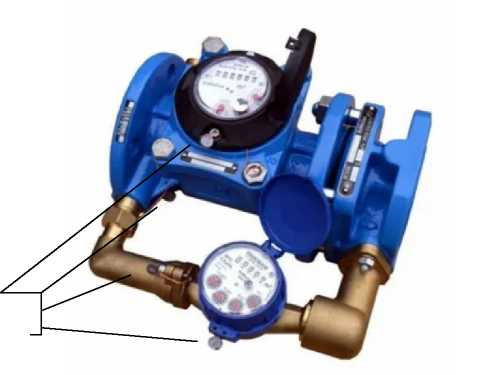

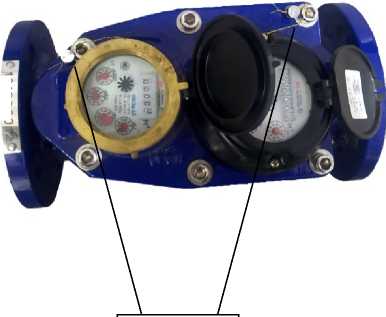

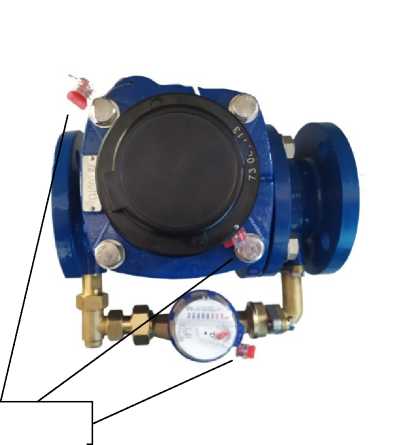

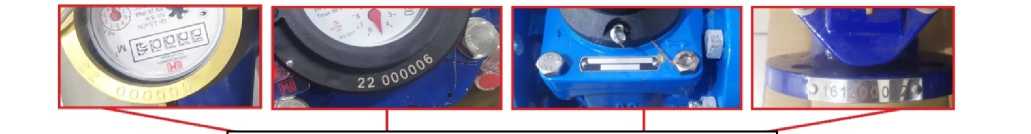

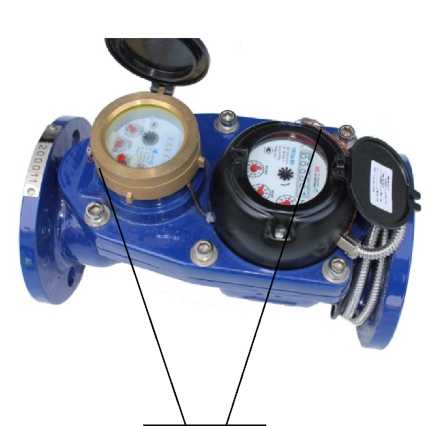

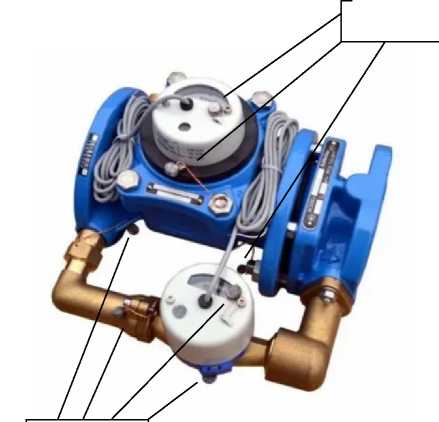

11.	Счётчики холодной воды комбинированные	КВСХ	КВСХд-05-50/15 зав. №730001 48, КВСХ-05-50/20 зав.№730 00113, КВСХд-05-100/20 зав. №730009 01	87982-23	Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»), Московская об л., г. Мытищи

	РТ-МП- 8113-449- 2020			21.08. 2023	Акционерное общество «КАМА ДИ», г. Санкт-Петербург	ФБУ «Ростест-Москва», г. Москва
	МИ 1592-2015			26.07. 2023	Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»), Московская об л., г. Мытищи	ЗАО КИП «МЦЭ», г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 42525-09 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерительно-вычислительный со стандартным сужающим устройством на базе контроллера измерительного ROC 809

Назначение средства измерений

Комплекс измерительно-вычислительный со стандартным сужающим устройством на базе контроллера измерительного ROC 809 (далее - ИВК) предназначен для измерения и преобразования, обработки, хранения и индикации измерительных сигналов избыточного давления, разности давлений, температуры и расчета объемного расхода (объема) воздуха КИПиА (далее - воздух), приведенного к стандартным условиям по ГОСТ 2939-63, на установленном в трубопроводе стандартном сужающем устройстве в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005.

Описание средства измерений

ИВК осуществляет расчет объемного расхода (объема) воздуха, приведенного к стандартным условиям, по методу переменного перепада давления в соответствии с алгоритмом расчета согласно ГОСТ 8.586.5-2005.

Расчет физических свойств воздуха проводится ИВК согласно ГСССД 8-79 и ГСССД 109-87.

ИВК состоит из измерительных каналов перепада давления (на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005), температуры и давления воздуха, в которые входят следующие средства измерений: преобразователь давления измерительный EJA 110A (далее - EJA 110A) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 14495-00); преобразователь давления измерительный EJA 430A (регистрационный номер 14495-00) (далее - EJA 430A); преобразователь термоэлектрический ТХК 9312 (регистрационный номер 14590-95) (далее -ТХК 9312); контроллер измерительный ROC 809 (регистрационный номер 59616-15) (далее -ROC 809).

Взрывозащищенность (искробезопасность) электрических цепей ИВК при эксплуатации достигается путем применения преобразователя измерительного тока и напряжения с гальванической развязкой (барьера искрозащиты) серии К (регистрационный номер 22153-07) модуль KFD2-STC4-Ex2 (далее - KFD2-STC4-Ex2) и преобразователя измерительного для термопар и термопреобразователей сопротивления с гальванической развязкой (барьера искрозащиты) серии К (регистрационный номер 22149-07) модуль KFD2-UT-Exl (далее - барьеры искрозащиты) (далее - KFD2-UT-Ex1).

Стандартная диафрагма ИВК соответствует ГОСТ 8.586.2-2005 и устанавливается на измерительном трубопроводе в соответствии с ГОСТ 8.586.2-2005.

Конструкция и длины прямых участков измерительного трубопровода соответствуют ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005. ТХК 9312 монтируется на измерительном трубопроводе в соответствии с ГОСТ 8.586.1-2005 и ГОСТ 8.586.5-2005.

Передача сигнала давления и перепада давления от стандартной диафрагмы до EJA 430A и EJA 110A производится по соединительным импульсным линиям в соответствии с ГОСТ 8.586.5-2005.

ИВК обеспечивает выполнение следующих основных функций:

• - измерение, обработку, хранение, контроль и индикацию текущих значений перепада давления (на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005), избыточного давления и температуры воздуха;

• - вычисление, хранение, контроль и индикацию объема (м³) и объемного расхода (м³/ч) воздуха, приведенных к стандартным условиям;

• - возможность передачи измеренных и вычисленных параметров потока воздуха по цифровому интерфейсу связи ИВК для отображения и регистрации результатов измерения и вычисления, ведения архивов;

• - защита системной информации от несанкционированного доступа программным средствам и изменения установленных параметров, формирование отчетов об измеренных и вычисленных параметрах потока воздуха.

Состав ИВК указан в таблице 1.

Таблица 1 - Состав ИВК

Наименование	Входной/выходной сигнал
ROC 809	Измеряемый сигнал (модуль AI-12): - 4.20 мА
EJA110A	Измеряемый параметр: - перепад давления от 0 до 25 кПа
EJA430A	Измеряемый параметр: избыточное давление от 0 до 1,0 МПа
ТХК 9312	Измеряемый параметр: - температура от минус 40 до плюс 600 °С
KFD2-STC4-Ex2	Измеряемый (передаваемый) сигнал: - 4.20 мА
KFD2-UT-Ex1	Измеряемый параметр: - температура от минус 40 до плюс 100 °С Передаваемый сигнал: - 4.20 мА
Сужающее устройство	Стандартная диафрагма по ГОСТ 8.586.2-2005, относительный диаметр 0,3402.0,3409

Конструкция ИВК не предусматривает нанесение знака поверки.

Заводской номер ИВК в виде цифрового обозначения нанесен типографским способом на титульный лист паспорта и методом печати на маркировочной табличке шкафа контрольноизмерительных приборов ИВК.

Пломбирование ИВК не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведением доступного только для чтения журнала событий.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	08Q004
Номер версии (идентификационный номер) ПО	1.00
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода воздуха, приведенного к стандартным	от 268,1
условиям, м3/ч	до 1273,2
Пределы допускаемой приведенной погрешности ИВК при преобразовании ROC 809 входного токового сигнала (4 - 20 мА) в цифровое значение измеряемого параметра, %	±0,15
Пределы допускаемой абсолютной погрешности ИВК при измерении сигналов термопары ХК (L) по ГОСТ Р 8.585-2001 (в диапазоне измерений температур от -40 до 100 °С), °С	±1,07
Пределы допускаемой относительной погрешности ИВК при вычислении ROC 809 объема и объемного расхода воздуха, приведенных к стандартным условиям, %	±0,26
Пределы допускаемой относительной погрешности ИВК при измерении объема и объемного расхода воздуха, приведенных к стандартным условиям, %	±2,5

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Сужающее устройство: стандартная диафрагма по ГОСТ 8.586.2-2005 с	от 0,3402
относительным диаметром	до 0,3409
Диапазон измерений входных параметров: - перепада давления, кПа	от 0 до 25
- избыточного давления, МПа	от 0 до 1,0
- температуры, °С	от -40 до +100
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки ROC 809, KFD2-STC4-Ex2 и KFD2-UT-Ex1	от +15 до +25
- в месте установки EJA 430A и EJA110A	от +0 до +35
- в месте установки ТХК 9312	от -30 до +35
б) относительная влажность без конденсации влаги, %	до 95
в) атмосферное давление, кПа	от 84,0 до 106,7
Частота источника переменного тока 220 В, Гц	50±1
Потребляемая мощность, Вт, не более	30
Габаритные размеры, мм, не более - ROC 809	242х244х191
- KFD2-STC4-Ex2	20х118х115
- KFD2-UT-Ex1	107х20х115
- EJA 430A	110х125х197
- EJA110A	110х125х197
Масса, кг, не более	15
Средняя наработка на отказ, ч, не менее	18000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на маркировочную табличку ИВК методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность ИВК

Наименование	Обозначение	Количество
Комплекс   измерительно-вычислительный   со   стандартным сужающим устройством на базе контроллера измерительного ROC 809, зав. № 75331	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

«ГСОЕИ. Расход и объем воздуха КИПиА. Методика измерений комплексом измерительно-вычислительным со стандартным сужающим устройством на базе контроллера измерительного ROC 809, зав. №75331 на Заводе Бензинов ОАО «ТАИФ-НК», номер свидетельства об аттестации методики (метода) измерений 225-241-01.00270-2011 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10^-16 до 100 А»

Изготовитель

Завод бензинов Открытое акционерное общество «ТАИФ-НК» (ЗБ ОАО «ТАИФ-НК») Адрес: Республика Татарстан, 423570, г. Нижнекамск-11, а/я 20, тел. (8555)38-17-15 ИНН 1651025328

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 50362-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти на ПСП ДНС «Южно-Ошская» ЗАО «Колванефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти на ПСП ДНС «ЮжноОшская» ЗАО «Колванефть» (далее по тесту - СИКН) предназначена для автоматических измерений массы брутто и показателей качества нефти, сдаваемой в ТПП «ЛУКОЙ-Усинскнефтегаз» ООО «ЛУКОЙЛ-Коми».

Описание средства измерений

СИКН изготовлена в одном экземпляре ОАО «Нефтеавтоматика» (г. Уфа) по проектной документации ОАО «Нефтеавтоматика» (г. Уфа) из средств измерений и оборудования серийного отечественного и импортного изготовления.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее составляющих.

Измерения массы брутто нефти выполняют прямым методом динамических измерений с помощью счетчиков-расходомеров массовых (далее по тексту - СРМ) и системы обработки информации.

Конструктивно СИКН состоит из блока измерительных линий (далее по тексту - БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), блока трубопоршневой поверочной установки (далее по тексту - ТПУ), системы сбора и обработки информации (далее по тексту - СОИ), узла подключения передвижной поверочной установки. Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из двух рабочих и одной резервной измерительных линий (далее по тексту - ИЛ).

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-85, установленное на выходном коллекторе СИКН.

Блок ТПУ состоит из установки трубопоршневой стационарной в комплекте с преобразователями давления и температуры и обеспечивает проведение поверки и контроля метрологических характеристик счетчиков-расходомеров массовых.

СОИ обеспечивает сбор, хранение и обработку измерительной информации с помощью контроллеров измерительные FloBoss S600 со встроенным программным обеспечением (далее - ПО), осуществляющие сбор измерительной информации и формирование отчетных данных, и автоматизированных рабочих мест оператора на базе персонального компьютера с программным комплексом «Cropos» (далее - ПК «Cropos»), оснащенных монитором, клавиатурой и печатающим устройством.

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

Наименование СИ	Рег. №
Счетчики-расходомеры массовые Micro Motion модели CMF	45115-10
Датчики давления Элемер-100	39492-08
Термопреобразователи универсальные ТПУ 0304	29935-05 50519-17
Преобразователь плотности жидкости измерительные модели 7835	15644-06
Влагомеры нефти поточные УДВН-1пм	14557-10 14557-15
Установки трубопоршневые НАФТА-ПРУВЕР	47680-11
Контроллеры измерительные FloBoss S600	38623-08

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКН. Для отбора проб в БИК по ГОСТ 2517-85 применяются пробоотборники автоматические (основной и резервный) и ручной с диспергатором.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне расходов (т/ч) по измерительной линии и в целом по СИКН;

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), влагосодержания (% об. дол.) в нефти;

• - вычисление СОИ массы нетто (т) нефти с использованием результатов измерений в блоке измерений показателей качества и в химико-аналитической лаборатории содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и контроль метрологических характеристик СРМ по стационарной или передвижной ПУ в комплекте с поточным преобразователем плотности, установленным в блоке измерений показателей качества нефти;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящих ва состав СИКН, в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской № 01 в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на шильд-табличке технологического блока СИКН.

Программное обеспечение

ПО СИКН разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится ПО контроллеров измерительных FloBoss S600 (далее по тексту -контролллеров), свидетельство об аттестации алгоритмов вычислений № 1551014-06 ФГУП ВНИИР. К метрологически значимой части ПО относится конфигурационный файл контроллера - файл, отражающий характеристики конкретного технологического объекта, на котором применяется контроллер, в том числе выбранные вычислительные алгоритмы, константы и параметры физического процесса.

К ПО верхнего уровня относится ПО ПК «Cropos», выполняющее функции передачи данных с нижнего уровня, отображения на станциях оператора функциональных схем и технологических параметров объекта, на котором применяется система, прием и обработка управляющих команд оператора, формирование отчетных документов. Свидетельство о метрологической аттестации программного обеспечения № 01.00284-2010-030/04-2011 от 26.05.2011 ОП ГНМЦ ОАО «Нефтеавтоматика». К метрологически значимой части ПО ПК «Cropos» относится файл «metrology.dll».

В ПО СИКН защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

- разграничением прав доступа групп пользователей к метрологически значимой части ПО и данным с помощью системы паролей;

- ведением внутреннего журнала фиксации событий.

Идентификационные данные программного обеспечения ПО СИКН приведены в таблице 2.

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора
АРМ оператора	ПК «Cropos»	1.0	A1C753F7	CRC32
Конфигурационный файл    (основной контроллер)	VOZEY20112_1	244	fbb8	CRC16
Конфигурационный файл (резервный контроллер)	VOZEY20112_1	244	fbb8	CRC16

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические и технические характеристики

Наименование характеристики	Значение
Рабочая среда	нефть по ГОСТ Р 51858-2002
Диапазон измерений массового расхода, т/ч	от 23,4 до 100,0
Рабочий диапазон температуры нефти, °С	от +55 до +65
Рабочий диапазон давления, МПа	от 2 до 4
Рабочий диапазон плотности нефти, кг/м3	от 780 до 850
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2
Пределы допускаемой абсолютной погрешности измерений давления, %	±0,5
Пределы допускаемой абсолютной погрешности измерений плотности нефти, кг/м3	±0,3
Пределы допускаемой абсолютной погрешности измерений объемной доли воды в нефти при измерении влагомером, %	±0,05
Пределы допускаемой абсолютной погрешности измерений массы брутто нефти, %	±0,25

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и показателей качества нефти на ПСП ДНС «Южно-Ошская» ЗАО «Колванефть»	-	1
Инструкция по эксплуатации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе МН 1270-2023 «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти на ПСП ДНС «Южно-Ошская» ЗАО «Колванефть», № RA.RU.310652- 007/05 -2023.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Открытое акционерное общество «Нефтеавтоматика» (ОАО «Нефтеавтоматика»)

ИНН: 0278005403

Адрес: 450005, г. Уфа, ул. 50-летия Октября, д. 24

Телефон: +7 (347) 228-81-70

Факс: 8-800-700-78-68

E-mail: nefteavtomatika@nefteavtomatika.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН: 0278005403

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10; 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 57568-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Проктер энд Гэмбл-Новомосковск»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Проктер энд Гэмбл-Новомосковск» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-235L (далее - УСПД), каналообразующую аппаратуру, устройство синхронизации времени УСВ-3 (далее - УСВ).

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «Проктер энд Гэмбл-Новомосковск», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от ИВК с помощью электронной почты.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). УСВ формирует шкалу времени UTC(SU) путём обработки сигналов точного времени, полученных от навигационных спутниковых систем с помощью антенны ГЛОНАСС и передаёт её в ИВК. УСВ обеспечивает автоматическую коррекцию часов сервера БД и УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени приемника более чем на ±1 с. Сравнение часов счётчиков и УСПД производится при каждом сеансе связи. Коррекция производится при расхождении часов счетчика и УСПД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 004.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО АльфаЦЕНТР.

Таблица 1 - Идентификационные данные ПО

Идентификационно е наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Ac_metrologe.dll	Не ниже 12.1	3Е736B7F380863F44CC8E6F7B	MD5
		D211C54

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСПД/ УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС №426 110/10/10кВ «СМС», ОРУ 110кВ, В-2	ТВ Кл. т. 0,5S Ктт 200/5 Рег. № 46101-10	STE 1/145-B65 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 40731-09	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	RTU-325L Рег. № 37288-08 УСВ-3 Рег. № 51644-12	активная реактивная	±1,1 ±2,3	±2,6 ±4,1
2	ПС №426 110/10/10кВ «СМС», ОРУ 110кВ, В-1	ТВ Кл. т. 0,5S Ктт 200/5 Рег. № 46101-10	STE 1/145-B65 Кл. т. 0,5 Ктн 110000/^3/100/^3 Рег. № 40731-09	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±1,1 ±2,3	±2,6 ±4,1
3	ПС №426 110/10/10кВ «СМС», ЗРУ 10кВ, 4сш-10кВ, яч.42, ф.БОС	ARJP2/N2J Кл. т. 0,5 Ктт 200/5 Рег. № 50463-12	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 40015-08	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±1,1 ±2,3	±2,9 ±4,6
4	ПС №426 110/10/10кВ «СМС», ЗРУ 10кВ, 3сш-10кВ, яч.43, ф.ФКУ ИК-6	ARJP2/N2J Кл. т. 0,5 Ктт 200/5 Рег. № 50463-12	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 40015-08	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±1,1 ±2,3	±2,9 ±4,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
5	ПС №426 110/10/10кВ «СМС», ЗРУ 10кВ, 3сш-10кВ, яч.45, ф.ЖБИ	ARJP2/N2J Кл. т. 0,5 Ктт 200/5 Рег. № 50463-12	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 40015-08	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	RTU-325L Рег. № 37288-08 УСВ-3 Рег. № 51644-12	активная реактивная	±1,1 ±2,3	±2,9 ±4,6
6	ПС №426 110/10/10кВ «СМС», ЗРУ 10 кВ, 3 сш - 10 кВ, яч.49, ф.ЗАО «ГОТЭК- Центр» Ввод 2	ARJP2/N2J Кл. т. 0,5 Ктт 200/5 Рег. № 50463-12	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 40015-08	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±1,1 ±2,3	±2,9 ±4,6
7	ПС №426 110/10/10кВ «СМС», ЗРУ 10 кВ, 4 сш - 10 кВ, яч.38, ф.ЗАО «ГОТЭК- Центр» Ввод 1	ARJP2/N2J Кл. т. 0,5 Ктт 200/5 Рег. № 50463-12	ЗНОЛ-ЭК-10 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 40015-08	A1802RAL- P4GB-DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±1,1 ±2,3	±2,9 ±4,6
Пределы допускаемой погрешности СО				ЕВ АИИС КУЭ, с			±5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд I=0,02(0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-7 от +10 до +30 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСПД и УСВ на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 7 Допускается изменение наименований ИК, без изменения объекта измерений. 8 Допускается уменьшение количества ИК 9 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока. Ктн - коэффициент трансформации трансформаторов напряжения. Рег. № - регистрационный номер в Федеральном информационном фонде

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	7
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,87
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от +15 до +35
- температура окружающей среды в месте расположения
счетчиков, оС	от +21 до +25
- температура окружающей среды в месте расположения сервера,
оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ не менее, ч	100000
- среднее время восстановления работоспособности, ч	2
УСВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,	114
сутки, не менее	45
- при отключении питания, лет, не менее
УСПД:
- суточные данные о тридцатиминутных приращениях
электропотребления по каждому каналу и электропотребление за месяц
по каждому каналу, суток, не менее	45
- сохранение информации при отключении питания, лет, не
менее	10
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения (обязательно с 31.12.2029);

• - перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.

• - журнал УСПД:

• - ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);

• - попыток несанкционированного доступа;

• - связей с ИВКЭ, приведших к каким-либо изменениям данных;

• - перезапусков ИВКЭ;

• - фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - результатов самодиагностики;

• - отключения питания.

• - журнал сервера АИИС КУЭ:

• - изменение значений результатов измерений;

• - изменение коэффициентов измерительных трансформаторов тока и напряжения;

• - факт и величина синхронизации (коррекции) времени;

• - пропадание питания; - замена счетчика;

• - полученные с уровней ИВКЭ «Журналы событий» ИВКЭ и ИИК

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТВ	6
Трансформатор тока	ARJP2/N2J	15
Трансформатор напряжения	STE 1/145-B65	6
Трансформатор напряжения	ЗНОЛ-ЭК-10	15
Счётчик электрической энергии многофункциональный	A1802RAL-P4GB-DW-4	7
Устройство синхронизации времени	УСВ-3	1
Устройство сбора и передачи данных	RTU-325L	1
Программное обеспечение	«АльфаЦЕНТР»	1
Паспорт-Формуляр	77148049.422222.189-ПФ	1

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Проктер энд Гэмбл-Новомосковск», свидетельство об аттестации методики измерений № 01.00225/206-101-14 от 08.05.2014.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Общество с ограниченной ответственностью «Электроконтроль» (ООО «Электроконтроль»)

ИНН 7705939064

Юридический/почтовый адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, оф. 12

Телефон: 8 (495) 647-88-18

Факс: 8 (495) 647-88-18

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Регистрационный № 58076-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы бункерные БАС

Назначение средства измерений

Весы бункерные БАС предназначены для измерения массы сыпучих материалов при статическом взвешивании.

Описание средства измерений

Конструктивно весы состоят из следующих основных узлов:

• - грузоприемного устройства (ГПУ) - весового бункера или грузоприемной емкости иной формы;

• - рамы с узлами встройки датчиков;

• - тензорезисторных датчиков (в зависимости от конструкции ГПУ от 3 до 4 шт.);

• - весоизмерительного прибора.

Соединение электроустройств в цепь выполнено через клеммные коробки и комплект кабелей. Общий вид весов представлен на рисунке 1.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналоговоцифровой преобразователь весоизмерительного прибора или шкафа управления, где происходит его дальнейшая обработка в единицы массы.

Рисунок 1 - Общий вид весов

В конструкции весов применяются следующие модули:

- приборы весоизмерительные WE модификации WE2110 (регистрационный №2078509);

- приборы весоизмерительные WE модификации WE2111 (регистрационный №6180815);

• - приборы весоизмерительные CI модификации CI-6000A (регистрационный №5096812);

• - индикаторы весоизмерительные CI-600A модификации CI-601A, CI-605A, CI-607A (регистрационный № 68370-17);

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор);

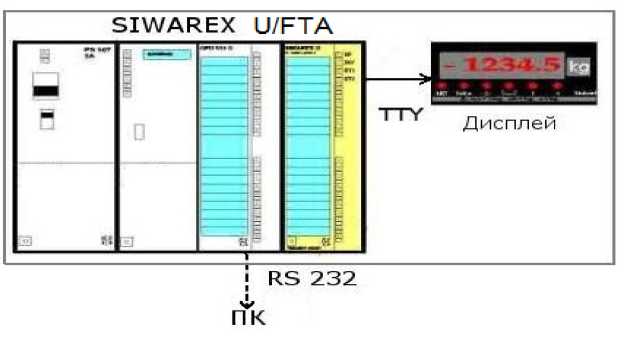

• - весоизмерительное оборудование производства ф. «Siemens AG», Германия: модуль многофункциональный SIWAREX FTA/U (регистрационный №50385-12), интегрируемый в программируемый логический контроллер SIMATIC S7-300/400 (регистрационный №1577311) в комплекте или с панелью оператора Siebert модели S102 или ПК с использованием автономного ПО «SIWATOOL».

Таблица 1 - Форма маркировки весов: БАС - Max - [1]

позиция	обозначение	расшифровка
Max	0.5; 1; 2; 3; 5; 10; 15; 20; 30; 50; 80	Максимальная нагрузка, т
[1]	RTN HLC С16А RC3 SB2 ZSFY ZSE МВ150 М50 М70 М100 С2 С2Н SBA	Тип используемых датчиков: RTN: регистрационный №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; HLC: регистрационный №21177-13, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; С16А: регистрационный №60480-15, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; RC3: регистрационный №50843-12, пр-во ф. «Flintec GmbH», Германия; SB2: регистрационный №46027-10, пр-во ф. «Flintec GmbH», Германия; ZS: регистрационный №75819-19 пр-во ф. «KELI SENSING TECHNOLODY (NINGBO) CO, LTD, Китай; МВ150: регистрационный №44780-10 пр-во ф. АО «ВИК «Тензо-М», Россия; М: регистрационный №53673-13 пр-во ф. АО «ВИК «Тензо-М», Россия; С: регистрационный №53636-13 пр-во ф. АО «ВИК «Тензо-М», Россия; SBA: регистрационный №56798-14 пр-во ф. «CAS Corporation», Р. Корея

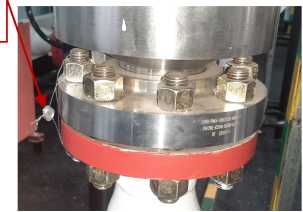

Схемы пломбирования от несанкционированного доступа представлены на рисунке 2. Нанесение знака поверки на средство измерения не предусмотрено.

Маркировочная табличка закреплена на металлоконструкции весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет цифровой формат, состоит из пяти цифр.

Общий вид маркировочной таблички приведен на рисунке 4.

№02015 год выпуска 2022 Температура -10/+40

г.Новосибирск www.interves.ru сделано в России

Рисунок 4 - Общий вид маркировочной таблички

Программное обеспечение

Приборы WE2110, WE2111, CI-6000A, CI-600A и DataVes-18 имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу через меню ПО прибора.

Защита от несанкционированного доступа к встроенному ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

Весоизмерительное оборудование производства ф. «Siemens AG», Германия скомпоновано в шкафу управления. ПО СИ представлено встроенным загружаемым ПО весоизмерительного модуля SIWAREX U/FTA и автономным ПО «SIWATOOL», выполняющимся на внешней ЭВМ.

ПО модуля SIWAREX FTA/U идентифицируется по номеру версии ПО, который отображается по запросу при помощи автономного ПО «SIWATOOL». Интерфейсные разъёмы, через которые может быть оказано воздействие на загружаемое ПО, расположены внутри шкафа управления. Шкаф закрывается на ключ и пломбируется специальным стикером, без повреждения которого шкаф не открыть. Дополнительно пломба-стикер устанавливается на крышку модуля SIWAREX FTA/U, закрывающую разъем.

Автономное ПО «SIWATOOL» представлено исполняемым файлом ПО «SIWATOOL_U/FTA.exe». Основные функции ПО сводятся к приему по асинхронному последовательному интерфейсу RS-232 результатов измерений, а также:

• •  конфигурирование и юстировка весов;

• •  тестирование свойств весов;

• •  сохранение и печать параметров весов;

• •  регистрация и анализ процессов взвешивания.

ПО «SIWATOOL» представляет из себя интерфейс пользователя для конфигурирования и юстировки весов и отображения фактического веса.

Идентификация ПО «SIWATOOL_U/FTA.exe» осуществляется с использованием контрольной суммы MD5. Дополнительно в окне «About» программы отображается версия ПО.

Таблица 2 - Идентификационные данные ПО

Наименование ПО	Идентификационно е наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
WE2110	WE2110	P54i	--*	--
WE2111	WE2111	v1.0x	--*	--
CI-6000 series firmware	--	1.01, 1.02, 1.03	--*	--
CI-600A	--	1.ХХ**	--*	--
SIWAREX U	--	FW 1.1	--*	--
SIWAREX FTA	--	FW 1.1	--*	--
SIWATOOL U	SIWATOOL_U.exe	v 2.1.7	CEC23A60F1 10E0F20B0F9 2909858270C	MD5
SIWATOOL FTA	SIWATOOL_FTA.exe	v 2.1.8	F3A0D8AE89 3B22AD9A41D C597C135115	MD5
DataVes-18	ELF	02.07	--*	--
* - Отсутствует, исполняемый код недоступен ** - ХХ - обозначение версии метрологически незначимой части

Уровень защищённости встроенного ПО приборов соответствует высокому уровню по

Р 50.2.077-2014; уровень защищенности автономного ПО соответствует среднему уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Мах, т	Min, т	e=d, кг	n	Для нагрузки m, т	mpe, кг
1	2	3	4	5	6
0,5	0,004	0,2	2500	0,004 < m < 0,1	±0,10
				0,1 < m < 0,4	±0,20
				0,4 < m < 0,5	±0,30

Окончание табл. 3

1	2	3	4	5	6
1	0,01	0,5	2000	0,01 < m < 0,25	±0,25
				0,25 < m < 1,0	±0,50
2	0,02	1	2000	0,02 < m < 0,5	±0,5
				0,5 < m < 2,0	±1,0
3	0,02	1	3000	0,02 < m < 0,5	±0,5
				0,5 < m < 2,0	±1,0
				2,0 < m < 3,0	±1,5
5	0,04	2	2500	0,04 < m < 1,0	±1,0
				1,0 < m < 4,0	±2,0
				4,0 < m < 5,0	±3,0
10	0,1	5	2000	0,1 < m < 2,5	±2,5
				2,5 < m < 10,0	±5,0
15	0,1	5	3000	0,1 < m < 2,5	±2,5
				2,5 < m < 10,0	±5,0
				10,0 < m < 15,0	±7,5
20	0,2	10	2000	0,2 < m < 5,0	±5,0
				5,0 < m < 20,0	±10,0
30	0,2	10	3000	0,2 < m < 5,0	±5,0
				5,0 < m < 20,0	±10,0
				20,0 < m < 30,0	±15,0
50	0,4	20	2500	0,4 < m < 10,0	±10,0
				10,0 < m < 40,0	±20,0
				40,0 < m < 50,0	±30,0
80	1,0	50	1600	1,0 < m < 25,0	±25,0
				25,0 < m < 80,0	±50,0

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 4 - Технические характеристики весов

Наименование характеристики	Значение
Особый диапазон рабочих температур, °С: - для ГПУ весов с тензодатчиками: - RC3; М50; М100; SBA; С2; С2Н - RTN - HLC; SB2; МВ150; М70 - ZSFY; ZSE - С16А - для электронного оборудования: - WE, CI, SIWAREX, ПК с ПО «SIWATOOL» - DataVes-18	от -10 до +40 от -30 до +50 от -30 до +40 от -40 до +40 от -50 до +50 от -10 до +40 от -30 до +40
Пределы допускаемой погрешности устройства установки на нуль	±0,25е
Потребляемая мощность, В^А, не более	10
Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Г ц	от 187 до 242 от 49 до 51
Вероятность безотказной работы весов за 2000 часов, не менее	0,92
Средний срок службы, лет, не менее	10

Таблица 5 - Перечень весоизмерительных датчиков, применяемых в различных модификациях весов

	Тензодатчики
Мах, т	RTN (HBM)	HLC (HBM)	C16A (HBM)	RC3 (Flintec)	SB2 (Flintec)	ZS (KELI)	МВ150 (Тензо-М)	М (Тензо-М)	С (Тензо-М)	SBA (CAS)
0,5		+						+	+	+
1	+	+						+	+	+
2	+	+						+	+	+
3	+	+				+		+	+	+
5	+	+				+		+	+	+
10	+	+	+	+		+		+	+	+
15	+		+	+		+		+	+
20	+		+	+	+	+		+	+
30	+		+	+	+	+	+	+	+
50	+		+	+	+	+	+	+	+
80	+		+	+	+	+	+	+

Таблица 6 - Габаритные размеры и масса весов

Max, т	Габаритные размеры (Д*Ш*В), мм, не более	Масса, кг, не более
0,5	1350x1350x2000	280
1	1600x1600x2300	400
2	1900x1900x2500	750
3, 5	2500x2500x4500	1500
10, 15	3500x3500x6000	5000
20, 30, 50	5000x5000x10000	15000
80	7500x7500x18000	25000

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность весов

Наименование	Количество
1 Весы бункерные БАС в сборе	1 комплект
2 ПК с ПО «SIWATOOL», Руководство пользователя	1 комплект*
3 Эксплуатационная документация: - Руководство по эксплуатации весов ИВПС.404432.246 РЭ с изм. 2 - Паспорт весов ИВПС.404432.246 ПС - Руководство по эксплуатации на электронное оборудование*	1 комплект
* в зависимости от комплектации весов

Сведения о методиках (методах) измерений

приведены в документе «Весы бункерные БАС. Руководство по эксплуатации. ИВПС.404432.246 РЭ с изм. 2», раздел 9 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. №1622;

ИВПС.404432.246ТУ с изменением 2 «Весы бункерные БАС. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4г, оф. 245

Тел.: +7 (383) 213-95-78

e-mail: inter-ves@mail.ru

Тел./факс: +7 (383) 363-19-84

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц №RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 58830-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода (массы) фракции (от 290 до 350 °С) цеха №01 НПЗ ОАО «ТАИФ-НК»

Назначение средства измерений

Система измерительная массового расхода (массы) фракции (от 290 до 350 °С) цеха №01 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерения, хранения и индикации массового расхода (массы) фракции (от 290 до 350 °С).

Описание средства измерений

ИС реализует прямой метод динамических измерений массового расхода (массы) фракции (от 290 до 350 °С).

Принцип действия ИС заключается в непрерывном измерении, преобразовании и обработке при помощи системы обработки информации, представляющий из себя комплекс измерительно-вычислительный CENTUM VP (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 85055-22) (далее - ИВК), входных сигналов, поступающих по измерительным каналам от счетчика-расходомера массового Micro Motion (модификации CMF) (регистрационный номер 45115-10) модели CMF100 с преобразователем 2700 (далее - массомер), преобразователя давления измерительного EJX (регистрационный номер 28456-09) модели EJX 530A (далее -преобразователь давления), датчика температуры КТХК Ex (регистрационный номер 75207-19) (далее - датчик температуры).

Взрывозащищенность (искробезопасность) электрических цепей ИС при эксплуатации достигается путем применения устройств ввода/вывода измерительных дистанционных IS pac (регистрационный номер 22560-04) модуль 9160 и модулей измерительных 9182 систем I.S.1, IS рас (регистрационный номер 63808-16).

ИС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного и единичного отечественного и импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией ИС и эксплуатационными документами ее компонентов.

ИС обеспечивает выполнение следующих основных функций:

• - измерение массового расхода (массы), избыточного давления, температуры фракции (от 290 до 350 °С);

• - регистрацию, индикацию, хранение и передачу на верхний уровень результатов измерений;

• - формирование, отображение и печать текущих отчетов;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Лист № 2 Всего листов 4 Состав ИС представлен в таблице 1.

Таблица 1 - Состав ИС

Наименование	Входной/выходной сигнал
Массомер	Измеряемый параметр: - массовый расход от 0 до 27200 кг/ч. Выходной сигнал: - цифровой (HART-протокол).
Преобразователь давления	Измеряемый параметр: - избыточное давление от 0 до 0,9807 МПа (от 0 до 10 кгс/см2). Выходной сигнал: - аналоговый (от 4 до 20 мА).
Датчик температуры	Измеряемый параметр: - температура от 0 до плюс 100 °С. Выходной сигнал: - аналоговый     (номинальная     статистическая     характеристика (далее - НСХ) - XK(L)).
ИВК	Входной и выходной сигналы (устройство ввода/вывода измерительное дистанционное IS pac модуль 9160 и модуль измерительный 9182 систем I.S.1, IS рас): - аналоговый (от 4 до 20 мА, НСХ - XK(L); - цифровой (HART-протокол). Входной сигнал (модуль AAI141): - аналоговый (от 4 до 20 мА); - цифровой (HART-протокол).

Конструкция ИС не предусматривает нанесение знака поверки.

Заводской номер ИС в виде буквенно-цифрового обозначения нанесен типографским способом на титульный лист паспорта и методом печати на маркировочной табличке шкафа контрольно-измерительных приборов ИС.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС. Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CENTUM VP
Номер версии (идентификационный номер) ПО	не ниже R6.07.00
Цифровой идентификатор ПО	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведением доступного только для чтения журнала событий.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики, в том числе показатели точности, ИС представлены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода, кг/ч	от 1000 до 27200
Пределы допускаемой относительной погрешности ИС при измерении массового расхода (массы) фракции (от 290 до 350 °С) (значение массового расхода (массы) передается по HART-протоколу), %	±0,25
Пределы допускаемой абсолютной погрешности ИС при измерении сигналов термопары ХК (L) по ГОСТ Р 8.585-2001 (в диапазоне измерений температур от 0 до 100 °С), °С	±2,8
Пределы допускаемой приведенной погрешности ИС при преобразовании входного токового сигнала (от 4 до 20 мА) в цифровое значение измеряемого параметра, %	±0,53
Примечание - Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая среда	фракция (от 290 до 350 °С)
Диапазоны измерений входных параметров: - массовый расход, кг/ч	от 1000 до 27200
- избыточное давление, МПа	от 0,1 до 0,8
- температура, °С	от 0 до +100
Условия эксплуатации: 1) температура окружающей среды, °С: - ИВК	от +15 до +25
- преобразователя давления	от +5 до +40
- массомера	от -40 до +50
2) относительная влажность окружающей среды, %: - ИВК	от 20 до 80 без конденсации влаги
- массомера	до 95 при температуре +35 °С, без
- преобразователя давления	конденсации влаги до 95 при температуре +30 °С, без
3) атмосферное давление, кПа	конденсации влаги от 84,0 до 106,7
Параметры электропитания: - напряжение, В	220+2з2
- частота, Г ц	50±1
Потребляемая мощность, В-А, не более	1000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на маркировочную табличку ИС методом шелкографии и на титульный лист паспорта типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 5 - Комплектность ИС

Наименование	Обозначение	Количество
Система измерительная массового расхода (массы) фракции (от 290 до 350 °С) цеха №01 НПЗ ОАО «ТАИФ-НК», заводской № 04 FT321	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

«Государственная система обеспечения единства измерений. Массовый расход и масса фракции (от 290 до 350 °С). Методика измерений системой измерительной массового расхода (массы) фракции (от 290 до 350 °С) цеха № 01 НПЗ ОАО «ТАИФ-НК», регистрационный номер ФР.1.29.2014.18423.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Нефтеперерабатывающий завод Открытое акционерное общество «ТАИФ-НК»

(НПЗ ОАО «ТАИФ-НК»)

Адрес: 423570, г. Нижнекамск, ОПС-11, а/я 20

Телефон: (8555) 38-14-14, факс: (8555) 38-14-41

Испытательный центр

Государственный центр испытаний средств измерений Общество с ограниченной ответственностью «Метрологический центр СТП» (ГЦИ СИ ООО «Метрологический центр СТП»)

Адрес: 420107, г. Казань, ул. Петербургская, д. 50, к. 5

Тел. (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru, http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № 30151-11.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Регистрационный № 59193-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 261 ПСП «Дебесы»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 261 ПСП «Дебесы» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью расходомеров-счетчиков массовых. Выходные электрические сигналы с расходомеров-счетчиков массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКН состоит из блока фильтров, блока измерительных линий, блока измерений показателей качества нефти, размещенных в отапливаемом блок-боксе, системы сбора, обработки информации и управления, системы дренажа нефти.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

Наименование измерительного компонента	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Расходомеры-счетчики массовые OPTIMASS (далее - РМ)	50998-12
Преобразователи давления измерительные EJX	28456-09
Термопреобразователи сопротивления платиновые серии 65	22257-11
Преобразователи измерительные 644	14683-09

Продолжение таблицы 1

Наименование измерительного компонента	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Преобразователи плотности жидкости измерительные модели 7835 (далее - ИИ)	15644-01; 15644-06; 52638-13
Преобразователь   плотности   и   вязкости   жидкости измерительный модели 7829	15642-06
Влагомеры нефти поточные УДВН-1пм	14557-05; 14557-10; 14557-15
Контроллеры измерительные FloBoss модели S600+ (далее -ИВК)	38623-11
Контроллер программируемый логический PLC Modicon	18649-09
Расходомер ультразвуковой UFM 3030	48218-11
Счетчик нефти турбинный МИГ	26776-08
Установка трубопоршневая «Сапфир МН» (далее - ТПУ)	41976-09

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

- автоматизированные измерения массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

- автоматические измерения плотности, вязкости и объемной доли воды в нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- проведение контроля метрологических характеристик и поверки РМ с применением ТПУ и ПП;

- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной лаборатории;

- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «ГСИ. Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа программными средствами.

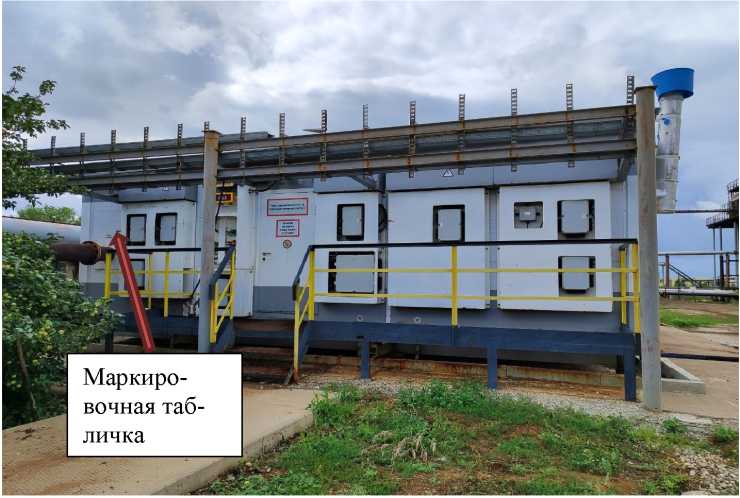

Общий вид СИКН приведен на рисунке 1.

Заводской номер 8 нанесен на маркировочную табличку, закрепленную на внутренней стороне двери блок-боксе СИКН, методом металлографики согласно рисунку 2.

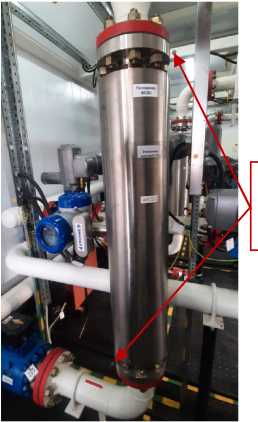

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа, знака поверки и места установки пломб

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО ИВК (основного и резервного)	ПО АРМ оператора (основного и резервного)
Идентификационное наименование ПО	LinuxBinary.app	OMS261
Номер версии (идентификационный номер) ПО	06.09с/09с	1.41
Цифровой идентификатор ПО	4af5	3909E3CB

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4 и 5.

Таблица 3 - Состав и основные метрологические характеристики ИК

Номер ИК	Наименование ИК	Количество ИК (место установки)	Состав ИК		Диапазон измерений*, т/ч	Пределы допускаемой относительной погрешности ИК, %
			Первичный измерительный преобразователь	Вторичная часть
1, 2, 3	ИК массового расхода и массы нефти	3 (ИЛ 1, ИЛ 2, ИЛ 3)	РМ	ИВК	от 20 до 91	±0,25

^* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода нефти*, т/ч	от 20 до 160
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется
при проведении поверки и не может превышать максимальный диапазон измерений

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных линий, шт.	3 (2 рабочие, 1 резервная)
Режим работы СИКН	периодический
Параметры электрического питания: - напряжение, В	380±38 (трехфазное),
- частота, Г ц	220±22 (однофазное) 50±1
Потребляемая мощность, кВА, не более	40
Габаритные размеры блок-бокса БИЛ и БИК, мм, не более: - высота	3900
- ширина	6450
- длина	9300
Условия эксплуатации: - температура окружающего воздуха, °С	от -39 до +37
- температура окружающего воздуха в блок-боксе СИКН, °С, не менее	+5
Средняя наработка на отказ, ч, не менее	2000
Средний срок службы, лет, не менее	10

Продолжение таблицы 5

Наименование характеристики	Значение
Параметры измеряемой среды
Измеряемая среда	нефть по ГОСТ Р 51858 «Нефть. Общие технические условия»
Избыточное давление измеряемой среды, МПа, не более	5,0
Температура измеряемой среды, °С	от +5 до +45
Плотность измеряемой среды при рабочих условиях, кг/м3	от 820 до 920
Вязкость кинематическая измеряемой среды, мм2/с (сСт), не более	25
Массовая доля воды, %, не более	0,5
Массовая доля механических примесей, %, не более	0,05
Массовая концентрация хлористых солей, мг/дм3, не более	900
Содержание свободного газа	не допускается

Знак утверждения типа

наносится по центру титульного листа руководства по эксплуатации типографским способом, а также на маркировочную табличку.

Комплектность средства измерений Комплектность средства измерений приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти № 261 ПСП «Дебесы»	-	1 шт.
Руководство по эксплуатации	СИКН6.00.00.000 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 261 ПСП «Дебесы» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2015.21750).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью «СистемНефтеГаз» (ООО «СНГ»)

ИНН 0265033883

Адрес: 452613, Республика Башкортостан, г. Октябрьский, ул. Космонавтов, д. 61, к. 1 Телефон: (34767) 3-43-60

Факс: (34767) 3-43-60

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева)

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 76923-19 Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СИБУР Тольятти»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СИБУР Тольятти» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее -УСПД), в которое встроено устройство синхронизации времени (далее - УСВ), каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «СИБУР Тольятти», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационных спутниковых систем (GPS), встроенного в УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и УСВ приемника более чем на ±1 с. УСПД обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСПД более чем на ± 1 с. Часы счетчиков синхронизируются от часов УСПД с периодичностью 1 раз в 30 минут, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ 672.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	Не ниже 8.0
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм      вычисления      цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСПД		Основная погрешность, %	Погрешность в рабочих усло-виях, %
1	2	3	4	5	6	7	8	9
1	ПС-35 кВ Водозабор-1 РУ 6 кВ, 1 с.ш. 6 кВ, яч.2	ТПК-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 22944-02	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
2	ПС-35 кВ Водозабор-1 РУ 6 кВ, 2 с.ш. 6 кВ, яч.12	ТПК-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 22944-02	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
3	ПС-35 кВ Водозабор-1 РУ-0,4 кВ, Щит 0,4 кВ, СП-2	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,4	±3,2 ±6,4
4	ПС-35 кВ Водозабор-1 РУ-0,4 кВ, Щит 0,4 кВ, СП-1	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,4	±3,2 ±6,4
5	ПС-35 кВ Водозабор-1 РУ-0,4 кВ, Щит 0,4 кВ, СП-1	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,4	±3,1 ±6,4

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
6	ПС-110 кВ Водозабор-2, РУ-6 кВ, 3 с.ш. 6 кВ, яч.11	ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-02	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
7	ПС-110 кВ Водозабор-2, РУ-6 кВ, 4 с.ш. 6 кВ, яч.10	ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-02	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,6	±3,0 ±4,6
8	ПС-110 кВ Водозабор-2, ввод 0,4 кВ ТСН-3	ТОП Кл. т. 0,5 Ктт 200/5 Рег. № 47959-11	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,6
9	ПС-110 кВ Водозабор-2, РУ-6 кВ, 3 с.ш.6 кВ, яч.1	ТПЛ-10-М Кл. т. 0,5 Ктт 200/5 Рег. № 22192-03	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
10	ПС-110 кВ Водозабор-2, РУ-6 кВ, 4 с.ш. 6 кВ, яч.16	ТЛО-10 Кл. т. 0,5 Ктт 400/5 Рег. № 25433-03	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,6	±3,0 ±4,6
11	ПС-110 кВ Водозабор-2, РУ-6 кВ, 4 с.ш. 6 кВ, яч.17	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
12	ПС-110 кВ Водозабор-2, РУ-6 кВ, 3 с.ш. 6 кВ, яч.18	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
13	ПС-110 кВ	ТОЛ-СЭЩ-10	НТМИ-6	СЭТ-4ТМ.03	ЭКОМ-	активная	±1,1	±3,0

1	2	3	4	5	6	7	8	9
	Водозабор-2, РУ- 6 кВ, 3 с.ш. 6 кВ, яч. 1а	Кл. т. 0,5 Ктт 75/5 Рег. № 32139-06	Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	Кл. т. 0,2S/0,5 Рег. № 27524-04	3000 Рег. № 17049-04	реактивная	±2,6	±4,6
14	ПС-110 кВ Водозабор-2, РУ-6 кВ, 4 с.ш. 6 кВ, яч.2	ТПЛ-10-М Кл. т. 0,5 Ктт 200/5 Рег. № 22192-03	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
15	ПС-110 кВ Водозабор-2, РУ-6 кВ, 4 с.ш 6 кВ, яч.2а	ТОЛ-10-I Кл. т. 0,5S Ктт 75/5 Рег. № 15128-07	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,6	±3,0 ±4,6
16	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 1 с.ш. 6 кВ, яч.9	ТПШЛ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
17	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 2 с.ш. 6 кВ, яч.40	ТПШЛ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
18	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 3 с.ш. 6 кВ, яч.21	ТПШЛ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8

1	2	3	4	5	6	7	8	9
19	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 4 с.ш. 6 кВ, яч.28	ТПШЛ-10 Кл. т. 0,5 Ктт 2000/5 Рег. № 1423-60	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
20	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 5 с.ш. 6 кВ, яч.55	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
21	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 6 с.ш. 6 кВ, яч.62	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
22	ПС-110 кВ ГПП-1 Изопрен, ввод 0,4 кВ ТСН-1	ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 58386-20	-	СЭТ-4ТМ.03.08 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,5
23	ПС-110 кВ ГПП-1 Изопрен, ввод 0,4 кВ ТСН-2	ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 58386-20	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,6
24	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 4 с.ш. 6 кВ, яч.30	ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
25	ПС-110 кВ ГПП-1 Изопрен, РУ-6 кВ, 5 с.ш. 6 кВ, яч.54	ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7

1	2	3	4	5	6	7	8	9
26	ПС-110 кВ ГПП-1 Изопрен,	ТПОЛ-10 Кл. т. 0,5	НТМИ-6 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 3 с.ш. 6 кВ, яч.14	Ктт 600/5 Рег. № 1261-08	Ктн 6000/100 Рег. № 831-53		Рег. № 17049-04	реактивная	±2,7	±4,8
27	ПС-110 кВ ГПП-1 Изопрен,	ТПОЛ-10 Кл. т. 0,5	НАМИ-10-95УХЛ2 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 5 с.ш. 6 кВ, яч.52	Ктт 600/5 Рег. № 1261-08	Ктн 6000/100 Рег. № 20186-05		Рег. № 17049-04	реактивная	±2,7	±4,8
28	ПС-110 кВ ГПП-2 Бутил,	ТПШЛ-10 Кл. т. 0,5	НТМИ-6 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 1 с.ш. 6 кВ, яч.6	Ктт 2000/5 Рег. № 1423-60	Ктн 6000/100 Рег. № 831-53		Рег. № 17049-04	реактивная	±2,7	±4,8
29	ПС-110 кВ ГПП-2 Бутил,	ТПШЛ-10 Кл. т. 0,5	НТМИ-6 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 2 с.ш. 6 кВ, яч.35	Ктт 2000/5 Рег. № 1423-60	Ктн 6000/100 Рег. № 831-53		Рег. № 17049-04	реактивная	±2,7	±4,8
30	ПС-110 кВ ГПП-2 Бутил,	ТПШЛ-10 Кл. т. 0,5	НТМИ-6 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 3 с.ш. 6 кВ, яч.17	Ктт 2000/5 Рег. № 1423-60	Ктн 6000/100 Рег. № 831-53		Рег. № 17049-04	реактивная	±2,7	±4,8
31	ПС-110 кВ ГПП-2 Бутил,	ТПШЛ-10 Кл. т. 0,5	НТМИ-6 Кл. т. 0,5	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±1,1	±3,0
	РУ-6 кВ, 4 с.ш. 6 кВ, яч.25	Ктт 2000/5 Рег. № 1423-60	Ктн 6000/100 Рег. № 831-53		Рег. № 17049-04	реактивная	±2,7	±4,8
32	ПС-110 кВ ГПП-2 Бутил,	ТОП-0,66 Кл. т. 0,5		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±0,8	±2,9
	ввод 0,4 кВ ТСН- 1	Ктт 100/5 Рег. № 58386-20			Рег. № 17049-04	реактивная	±2,2	±4,6

1	2	3	4	5	6	7	8	9
33	ПС-110 кВ ГПП-2 Бутил, ввод 0,4 кВ ТСН-2	ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 58386-20	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,6
34	ПС-110 кВ ГПП-3 Полимер, РУ-6 кВ, 1 с.ш. 6 кВ, яч 7	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
35	ПС-110 кВ ГПП-3 Полимер, РУ-6 кВ, 2 с.ш. 6 кВ, яч 20	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
36	ПС-110 кВ ГПП-3 Полимер, РУ-6 кВ, 3 с.ш. 6 кВ, яч 37	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
37	ПС-110 кВ ГПП-3 Полимер, РУ-6 кВ, 4 с.ш. 6 кВ, яч 30	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
38	ПС-110 кВ ГПП-3 Полимер, ввод 0,4 кВ ТСН-1	ТОП-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 58386-20	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,6
39	ПС-110 кВ ГПП-3 Полимер, ввод 0,4 кВ ТСН-2	ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 58386-20	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,8 ±2,2	±2,9 ±4,6

1	2	3	4	5	6	7	8	9
40	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 1 с.ш.6 кВ, яч.1	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
41	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 2 с.ш.6 кВ, яч.6	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ Кл. т. 0,5 Ктн 6000/100 Рег. № 60002-15	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
42	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 3 с.ш.6 кВ, яч.29	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
43	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 4 с.ш.6 кВ, яч.34	ТПШЛ-10 Кл. т. 0,5 Ктт 3000/5 Рег. № 1423-60	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
44	ПС-110 кВ ГПП-4 Фильтр, ЩСН-0,4 кВ, п.7 ф.12	Т-0,66 Кл. т. 0,5S Ктт 100/5 Рег. № 51516-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,4	±3,3 ±5,7
45	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 2 с.ш.6 кВ, яч.12	ТПЛ-10 Кл. т. 0,5 Ктт 75/5 Рег. № 1276-59	НАМИ Кл. т. 0,5 Ктн 6000/100 Рег. № 60002-15	СЭТ-4ТМ.02М.07 Кл. т. 0,5S/1,0 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
46	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 1 с.ш.6 кВ, яч.15	ТПЛ Кл. т. 0,5 Ктт 300/5 Рег. № 47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7

1	2	3	4	5	6	7	8	9
47	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 4 с.ш.6 кВ, яч.24	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 22192-07	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
48	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 4 с.ш.6 кВ, яч.27	ТЛО-10 Кл. т. 0,5 Ктт 200/5 Рег. № 25433-03	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,6	±3,0 ±4,6
49	ПС-110 кВ ГПП-4 Фильтр, РУ-6 кВ, 2 с.ш.6 кВ, яч.7	ТЛО-10 Кл. т. 0,5 Ктт 200/5 Рег. № 25433-03	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,6	±3,0 ±4,6
50	ПС-28 6 кВ, РУ-0,4 кВ СП-2-28 гр.6	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,4	±3,1 ±6,4
51	ТП-3 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ ,ввод 0,4 кВ	Т-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 71031-18	-	Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
52	ПС-3 РУ-0,4 кВ, п.2 ф.8	Т-0,66 Кл. т. 0,5S Ктт 150/5 Рег. № 51516-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,4	±3,3 ±5,7
53	ПС-3 РУ-6 кВ, 1 с.ш. 6 кВ, яч.13	ТПЛ Кл. т. 0,5 Ктт 150/5 Рег. № 47958-11	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Рег. № 323-49	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7

1	2	3	4	5	6	7	8	9
54	ПС-3 РУ-6 кВ, 1 с.ш. 6 кВ, яч.29	ТПЛМ-10 Кл. т. 0,5 Ктт 75/5 Рег. № 2363-68	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Рег. № 323-49	ПСЧ-4ТМ.05МК.01 Кл. т. 0,5S/1,0 Рег. № 50460-18	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
55	ПС-35 РУ-6 кВ, 2 с.ш. 6 кВ, яч.16	ТПЛ-10 Кл. т. 0,5 Ктт 50/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
56	ПС-35 РУ-6 кВ, 1 с.ш. 6 кВ, яч.2	ТПЛ-10 Кл. т. 0,5 Ктт 50/5 Рег. № 1276-59; ТПЛМ-10 Кл. т. 0,5 Ктт 50/5 Рег. № 2363-68	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
57	ПС-40 6 кВ, ЩСУ-0,4 кВ, с.1.ф.2	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 0,2S/0,5 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,4 ±0,9	±0,9 ±2,0
58	ПС-40 6 кВ, ЩСУ-0,4 кВ, с.2.ф.3	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 0,2S/0,5 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,4 ±0,9	±0,9 ±2,0
59	ПС-43 6 кВ, РУ-0,4 кВ, 4 с.ш. 0,4 кВ, п.1	Т-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 51516-12	-	ПСЧ-4ТМ.05М.05 Кл. т. 0,5S/1,0 Рег. № 36355-07	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,4 ±5,7

1	2	3	4	5	6	7	8	9
60	ПС-50 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ. п.1 ф.1	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±0,7 ±1,3	±1,8 ±3,8
61	ПС-50 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ п.3 ф.6	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 1,0/2.0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,4	±3,2 ±6,4
62	ТП-1 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ввод 0,4 кВ	Т-0,66 Кл. т. 0,5S Ктт 1000/5 Рег. № 51516-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,4	±3,3 ±5,7
63	ПС-51 6 кВ, РУ-6 кВ, 3 с.ш. 6 кВ яч.29	ТПЛМ-10 Кл. т. 0,5 Ктт 75/5 Рег. № 2363-68	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Рег. № 323-49	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
64	ПС-69 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Пр-1, ф.4	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 1,0/2.0 Рег. № 50460-18	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,4	±3,1 ±6,4
65	ПС-9, РУ-6 кВ, 1 с.ш. 6 кВ, яч.23	ТОЛ-10 1 Кл. т. 0,5 Ктт 100/5 Рег. № 15128-03	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Рег. № 323-49	ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-12	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
66	ПС-9, РУ-6 кВ, 2 с.ш. 6 кВ, яч.5	ТПЛМ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 2363-68	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Рег. № 323-49	ПСЧ-4ТМ.05МК.12 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,8	±3,3 ±5,7

1	2	3	4	5	6	7	8	9
	ПС-59 6 кВ,			ПСЧ-4ТМ.05МК.24	ЭКОМ-3000 Рег. № 17049-04	активная	±1,2	±3,1
67	РУ-0,4 кВ, 1 с.ш.	-	-	Кл. т. 1,0/2,0
	0,4 кВ, п.2 ф.7			Рег. № 46634-11		реактивная	±2,4	±6,4
	ПС-59 6 кВ,			ПСЧ-4ТМ.05МК.20	ЭКОМ-3000 Рег. № 17049-04	активная	±1,2	±3,1
68	РУ-0,4 кВ, 1 с.ш.	-	-	Кл. т. 1,0/2,0
	0,4 кВ, п.1 ф.1			Рег. № 46634-11		реактивная	±2,4	±6,4
69	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 У3 Кл. т. 0,5		СЭТ-4ТМ.03.08 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ- 3000	активная	±0,9	±2,9
	1 с.ш. 0,4 кВ, п.1 ф.2	Ктт 200/5 Рег. № 9504-84			Рег. № 17049-04	реактивная	±2,2	±4,6
70	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ- 3000	активная	±1,0	±3,4
	1 с.ш. 0,4 кВ, п.2 ф.5	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,5	±5,7
71	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ- 3000	активная	±0,9	±2,9
	1 с.ш. 0,4 кВ, п.2 ф.6	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7
72	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ- 3000	активная	±0,9	±2,9
	1 с.ш. 0,4 кВ, п.2 ф.8	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7
73	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ- 3000	активная	±0,9	±2,9
	1 с.ш. 0,4 кВ, п.3 ф.9	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7

1	2	3	4	5	6	7	8	9
74	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ- 3000	активная	±0,9	±2,9
	2 с.ш. 0,4 кВ, п.5 ф.11	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7
75	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ- 3000	активная	±0,9	±2,9
	2 с.ш. 0,4 кВ, п.6 ф.14	Ктт 200/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7
76	ПС-59 6 кВ, РУ-0,4 кВ,	Т-0,66 Кл. т. 0,5S		СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ- 3000	активная	±0,9	±2,9
	2 с.ш. 0,4 кВ, п.6 ф.16	Ктт 300/5 Рег. № 51516-12			Рег. № 17049-04	реактивная	±2,3	±4,7
	ПС-59 6 кВ,	Т-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 51516-12		СЭТ-4ТМ.03М.08	ЭКОМ-3000 Рег. № 17049-04	активная	±0,9	±2,9
77	РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.7 ф.20			Кл. т. 0,2S/0,5 Рег. № 36697-08		реактивная	±2,3	±4,7
	ПС-59 6 кВ,			ПСЧ-4ТМ.05МК.24	ЭКОМ-3000 Рег. № 17049-04	активная	±1,2	±3,1
78	РУ-0,4 кВ, 2 с.ш.	-	-	Кл. т. 1,0/2,0
	0,4 кВ, п.7 ф.17			Рег. № 46634-11		реактивная	±2,4	±6,4
	ПС-93 6 кВ,			ПСЧ-4ТМ.05МК.24	ЭКОМ-3000 Рег. № 17049-04	активная	±1,2	±3,1
79	РУ-0,4 кВ, 1 с.ш.	-	-	Кл. т. 1,0/2,0
	0,4 кВ, п.2.ф.2			Рег. № 46634-11		реактивная	±2,4	±6,4
	ПС-93 6 кВ,	Т-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 52667-13		ПСЧ-4ТМ.05МК.04	ЭКОМ-3000 Рег. № 17049-04	активная	±1,0	±3,3
80	РУ-0,4 кВ, 1 с.ш. 0,4 кВ п.2 ф.3			Кл. т. 0,5S/1,0 Рег. № 64450-16		реактивная	±2,5	±5,6

1	2	3	4	5	6	7	8	9
81	ПС-93 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, п.2.ф.4	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4
82	ПС-93 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, п.3 ф.8	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4
83	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.5 ф.12	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4
84	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.5 ф.13	Т-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 51516-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,4 ±5,7
85	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.5 ф.14	-	-	ПСЧ-4ТМ.05МК.22 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4
86	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.6.ф.15	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4
87	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, СП-1-93 гр.3	Т-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
88	ПС-93 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, СП-1-93 гр.6	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1 ,2 ±2,4	±3,1 ±6,4

1	2	3	4	5	6	7	8	9
89	ПС-93 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, СП-2-93 гр.4	Т-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
90	ТП-105 6 кВ, РУ- 0,4 кВ, 1 с.ш. 0,4 кВ, п.2 ф.4	TRF M Кл. т. 0,5 Ктт 400/5 Рег. № 24371-03	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
91	ТП-105 6 кВ, РУ- 0,4 кВ, 1 с.ш. 0,4 кВ, п.2 ф.2	ТТИ-А Кл. т. 0,5 Ктт 400/5 Рег. № 28139-12	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
92	ПС-106 6 кВ, РУ- 0,4 кВ, 1 с.ш. 0,4 кВ ф.7	ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 58386-14	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
93	ПС-106 6 кВ, РУ- 0,4 кВ, 1 с.ш. 0,4 кВ ф.8	ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 58386-14	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,0 ±2,5	±3,3 ±5,6
94	Инженерный корпус, РУ-0,4 кВ, ввод 0,4 кВ, РП-6, гр.4	-	-	ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,2 ±2,4	±3,1 ±6,4

1	2	3	4	5	6	7	8	9
95	Учебный корпус, РУ-0,4 кВ, ввод 0,4 кВ, СП-2, гр. 2	-	-	ПСЧ-4ТМ.05МК.20 Кл. т. 1,0/2,0 Рег. № 46634-11	ЭКОМ-3000 Рег. № 17049-04	активная реактивная	±1,1 ±2,4	±3,2 ±6,4
Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с							±5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд I=0,02(0,05), 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-95 от 0 до +40 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСПД на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	95
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения
счетчиков, оС	от -40 до +65
- температура окружающей среды в месте расположения сервера,
оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:	90000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ не менее, ч	75000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	114
- при отключении питания, лет, не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электропотребления по каждому каналу и электропотребление за месяц
по каждому каналу, суток, не менее	45
- сохранение информации при отключении питания, лет, не
менее	10
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТПК-10	4
Трансформатор тока	ТПОЛ-10	8
Трансформатор тока	ТОП	3
Трансформатор тока	ТПЛ-10-М	6
Трансформатор тока	ТЛО-10	6
Трансформатор тока	ТПЛ-10	13
Трансформатор тока	ТОЛ-СЭЩ-10	2
Трансформатор тока	ТОЛ-10-I	2
Трансформатор тока	ТПШЛ-10	36
Трансформатор тока	ТОП-0,66	24
Трансформатор тока	Т-0,66	51
Трансформатор тока	ТПЛ	4
Трансформатор тока	ТПЛМ-10	7
Трансформатор тока	ТОЛ-10 1	2
Трансформатор тока	Т-0,66 У3	3
Трансформатор тока	TRF M	3
Трансформатор тока	ТТИ-А	3
Трансформатор напряжения	НАМИ-10-95УХЛ2	17
Трансформатор напряжения	НТМИ-6	21
Трансформатор напряжения	НАМИ	2
Трансформатор напряжения	НТМК-6-48	5
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	30
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.24	12
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.20	8
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03	6
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.08	13
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03.08	2
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.00	4
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	12
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.02М.07	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.12	3
Счётчик электрической энергии многофункциональный	Меркурий 236 ART-03 PQRS	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.01	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.05	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.22	1
Устройство сбора и передачи данных	ЭКОМ-3000	6
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	РЭСС.411711.АИИ С.619.2 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «СИБУР Тольятти», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 85009-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой № 248 цеха подготовки и перекачки нефти № 1 на базе массового расходомера «Micro Motion CMF 400» установки подготовки нефти «Покровская» АО «Оренбургнефть»

Назначение средства измерений

Система измерений количества и параметров нефти сырой № 248 цеха подготовки и перекачки нефти № 1 на базе массового расходомера «Micro Motion CMF 400» установки подготовки нефти «Покровская» АО «Оренбургнефть» (далее по тексту - СИКНС) предназначена для автоматизированных измерений массы сырой нефти.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти с применением массовых расходомеров. Выходные сигналы измерительного преобразователя массового расходомера поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу сырой нефти по реализованному в нем алгоритму.

СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.

СИКНС состоит из блока фильтров, технологического блока и системы сбора, обработки информации и управления. Технологический блок включает в себя: блок измерительных линий, блок измерений параметров нефти, блок подключения передвижной поверочной установки.

В составе СИКНС применены следующие средства измерений утвержденных типов:

• - счетчики-расходомеры массовые Micro Motion, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее - рег.) № 45115-10;

• - преобразователи измерительные серии YTA модели YTA110, рег. № 25470-03;

• - термопреобразователи сопротивления серии TR, рег. № 47279-11;

• - преобразователи давления измерительные EJA, рег. № 14495-09;

• - преобразователь плотности жидкости измерительный модели 7835, рег. № 15644-06;

• - влагомеры нефти поточные УДВН-1пм, рег. № 14557-10; 14557-15;

• - расходомер нефти ультразвуковой UFM 3030, рег. № 48218-11;

• - комплексы измерительно-вычислительные ОКТОПУС-Л («OCTOPUS-L»), рег. № 43239-09;

• - установка трубопоршневая «Сапфир МН», рег. № 41976-09;

• - автоматизированное рабочее место (далее по тексту - АРМ) оператора;

- показывающие средства измерений температуры и давления. Вспомогательные устройства и технические средства:

- автоматические пробоотборники;

- ручной пробоотборник;

- фильтры с быстросъемными крышками;

- запорная и регулирующая арматура с устройствами контроля протечек.

На рис. 1 приведена фотография внешнего вида СИКНС

Рисунок 1 - Внешний вид СИКНС

Заводской номер СИКНС нанесен штамповкой на маркировочную табличку, закрепленную сбоку от двери помещения СИКНС. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКНС не предусмотрено.

Пломбирование СИКНС не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО ИВК	ПО АРМ оператора
Идентификационное наименование ПО	Formula.o	RateCalc
Номер версии (идентификационный номер) ПО	6.10	2.3.1.1
Цифровой идентификатор ПО	24821СЕ6	B6D270DB
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

Метрологические и технические характеристики Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода*, т/ч	от 87,7 до 797,2
Пределы допускаемой относительной погрешности измерений массы сырой нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %:	±0,35
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть сырая
Количество измерительных линий, шт.	3 (2 рабочие, 1 контрольнорезервная)
Диапазон избыточного давления, МПа	от 0,4 до 1,6
Диапазон температуры измеряемой среды, оС	от +5 до +38
Диапазон плотности измеряемой среды, кг/м3	от 830 до 890
Массовая доля воды, %, не более	2,0
Массовая концентрация хлористых солей, мг/дм3, не более	1500
Массовая доля механических примесей, %, не более	0,05
Объемная доля растворенного газа, м3/м3	от 0,5 до 5
Содержание свободного газа	не допускается
Режим работы СИКНС	непрерывный
Параметры электрического питания: - напряжение, В - частота, Г ц	380±38 (трехфазное); 220±22 (однофазное) 50±1
Условия эксплуатации: - температура в технологическом блоке, °С - температура в помещении ИВК, °С - относительная влажность, % - атмосферное давление, кПа	от +5 до +50 от +1 до +50 до 95 % без конденсации влаги от 84 до 106,7
Срок службы, лет, не менее	10

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Комплектность СИКНС приведена в таблице 4.

Таблица 4 - Комплектность СИКНС

Наименование	Обозначение	Количество
Система измерений количества и параметров нефти сырой № 248 цеха подготовки и перекачки нефти № 1 на базе массового расходомера «Micro Motion CMF 400» установки подготовки нефти «Покровская» АО «Оренбургнефть», заводской № 248		1 шт.
Инструкция по эксплуатации	П4-04 ТИ-0058 ЮЛ-412	1 экз.

Сведения о методиках (методах) измерений

приведены в документе МН 1120-2021 «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти сырой № 248 АО «Оренбургнефть» (СИКНС № 248) (свидетельство об аттестации № RA.RU.310652-032/01-2021). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2021.40568.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»)

ИНН: 5612002469

Юридический адрес: 461040, Оренбургская обл., г. Бузулук, ул. Магистральная, д. 2

Телефон: +7 (35342) 7-36-70; +7 (35342) 7-33-17

Факс: +7 (35342) 7-32-01

E-mail: orenburgneft@rosneft.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «Томская электронная компания») ИНН: 7704579740

Адрес: 634040, Россия, г. Томск, ул. Высоцкого, д. 33

Телефон: +7 (3822) 63-38-37; +7 (3822) 63-39-54

Факс: +7 (3822) 63-39-63

E-mail: npp@mail.npptec.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Регистрационный № 87686-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные для стендовых испытаний агрегатов вертолета СИСТ-70

Назначение средства измерений

Системы измерительные для стендовых испытаний агрегатов вертолета СИСТ-70 (далее - системы) предназначены для измерений крутящего момента силы, частоты вращения, силы, избыточного давления, расхода рабочей жидкости, виброускорения, температуры и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание средства измерений

Функционально системы состоят из измерительных каналов (ИК):

- ИК крутящего момента силы;

- ИК частоты вращения;

- ИК силы;

- ИК избыточного давления;

- ИК виброускорения;

- ИК расхода рабочей жидкости;

- ИК температуры.

ИК систем состоят из:

а) первичных измерительных преобразователей (ПИП):

• - датчик крутящего момента силы T10F, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 50769-12;

• - датчик силы S9, рег. № 17989-09, либо датчик силы ДСТ 50, рег. № 67554-17

• - датчик тахометрический МЭД-1, рег. № 64257-16;

• - преобразователь давления измерительный DMP, рег. № 56795-14;

• - вибропреобразователь АР2037-100, рег. № 70872-18;

• - преобразователь расхода турбинный ТПР, рег. № 8326-04;

• - термоэлектрический преобразователь ДТП, рег. № 28476-16;

• - термометр сопротивления ДТС, рег. № 28354-10;

• - термометры сопротивления ТС, рег. № 41202-09;

б) вторичной электрической части ИК (ВИК), которая представляет собой многоканальный измерительный усилитель MGCplus (далее - усилитель MGCplus), размещенный в стойке управления, шкаф коммутационный и многоканальные приборы «Термодат» рег. № 17602-15, размещенные в шкафу измерительном температуры.

Допускается применение аналогичных ПИП утвержденного типа, имеющих аналогичные технические характеристики, диапазон измерений, метрологические характеристики в рабочих диапазонах системы.

Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК избыточного давления основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК расхода основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Общий вид стойки управления систем, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1 и 2.

Заводские номера систем 01 и 02.

Заводской номер системы в форме числового кода приведен в формуляре на систему и наносится на каждую стойку управлений в виде наклейки в соответствии с рисунком 2. Нанесение знака поверки на корпус не предусмотрено.

Общий вид других компонентов систем представлен на рисунках 3-6.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом в соответствии с рисунком 6.

управления Пломбирование систем не предусмотрено.

Программное обеспечение

Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.

Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части СПО Гарис представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GarisGrad.dll	GarisAspf.dll	Gari sInterpreter. dll
Номер версии	не ниже	не ниже	не ниже
(идентификационный номер) ПО	0.0.0.147	0.0.0.147	0.0.0.148
Цифровой	1f4635a21a99f1273	194871 dff7167e72203291337	1b81ee91d1a68a1b6f
идентификатор ПО	dff5e796bee6ff9	7f6a8a0	6f04c06b434198
Другие	Библиотека	Библиотека вычисления	Библиотека формул
идентиф икационные	фильтрации,	амплитуды, статики, фазы,	вычисляемых
данные, если имеются	градуировочных расчетов	частоты и других интегральных параметров сигнала	каналов

СПО Гарис обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MSWindows» при каждом включении, которая в свою очередь синхронизирует время с доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).

Метрологические и технические характеристики

Метрологические характеристики ИК систем приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
ИК крутящего момента силы
Номинальное значение диапазона измерений^ (ДИ), кН^м	от ±0,05 до ±10
Номинальное значение диапазона показаний (ДП), кгс^м	от ±5,097 до ±1019
Пределы допускаемой погрешности ИК2) - приведенная к ВП в поддиапазоне от 0 до 0,5 ДИ, % - относительная в поддиапазоне св. 0,5 ДИ до 1,0 ДИ, %	±0,5 ±0,5
ИК частоты вращения
Нижняя граница ДИ, об/мин	100
Верхняя граница3) ДИ, об/мин	От 1000 до 60000
Пределы допускаемой относительной погрешности ИК, %	±0,5

Продолжение таблицы 2

1	2
ИК силы
Номинальное значение1* ДИ, кН	от 0,2 до 50
Номинальное значение ДП, кгс	от 20,39 до 5097
Пределы допускаемой приведенной к ВП погрешности ИК2), %	±0,5
ИК расхода рабочей жидкости
Нижняя граница1* ДИ, л/мин	от 0,18 до 300
Верхняя граница1* ДИ, л/мин	от 0,6 до 3600
Пределы допускаемой относительной погрешности ИК, %	±3,0
ИК виброускорения
Диапазон измерений, м/с2	от 9,81 до 490,5
Диапазон показаний, g	от 1 до 50
Пределы допускаемой относительной погрешности ИК, %	±20
ИК избыточного давления
Номинальное значение1-* ДИ, МПа	от 0,004 до 60
Номинальное значение ДП, бар	от 0,04 до 600
Пределы допускаемой приведенной к ВП погрешности ИК2), %	±1,0
ИК температуры масла
Диапазон измерений, °С	от 0 до 120
Пределы допускаемой абсолютной погрешности ИК, °С	±2,0
ИК температуры твердой поверхности
Диапазон измерений, °С	от 0 до 150
Пределы допускаемой абсолютной погрешности ИК, °С	±10,0
Примечание:
ВП - верхний предел диапазона измерений;
ДИ - диапазон измерений;
ДП - диапазон показаний;
1) Диапазон измерений ИК соответствует диапазону измерения применяемого ПИП;
2) Погрешность ИК нормируется к верхнему пределу диапазона измерений применяемого ПИП;
3) Верхняя граница диапазона измерений ИК частоты вращения определяется параметрами
индукторного колеса.
Сведения о МХ ИК, применяемых ПИП и параметрах индукторного колеса приведены в
формуляре измерительной системы.

Технические характеристики систем приведены в таблице 3.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % - атмосферное давление, кПа	от +10 до +30 от 30 до 80 от 97,3 до 104,6
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	220 ± 22 50 ± 0,4

Знак утверждения типа наносится на стойку управления в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплект поставки средства измерений

Наименование	Обозначение	Количество
1	2	3
Стойка управления (УР)	СТ110.50.00.000	1 шт.
Многоканальный измерительный усилитель	MGCplus	1 шт.
Стойка управления	СТ091.00.00.000	1 шт.
Многоканальный измерительный усилитель	MGCplus	1 шт.
Рабочее место оператора		2 шт.
Количество ИК крутящего момента силы		от 0 до 1
Количество ИК частоты вращения		от 0 до 1
Количество ИК силы		от 0 до 2
Количество ИК расхода рабочей жидкости		от 0 до 1
Количество ИК виброускорения		от 0 до 6
Количество ИК избыточного давления		от 0 до 2
Количество ИК температуры масла		от 0 до 8
Количество ИК температуры твердой поверхности		от 0 до 12
Датчик крутящего момента силы	T10F	1 шт.
Датчик тахометрический	МЭД-1	1 шт.
Датчик силы	S9 (ДСТ 50)	2 шт.
Датчик давления	DMP	2 шт.
Датчик расхода	ТПР	1 шт.
Вибропреобразователь	АР2037-100	6 шт.
Термометр сопротивления	Дтс	8 шт.
Т ермопреобразователь	ДТП (ТС742)	12 шт.
Шкаф коммутационный	СТ110.40.00.000	1 шт.
Шкаф измерительный температуры	СТ090.50.00.000	1 шт.
Многоканальный регулятор температуры	Термодат	1 шт.
Шкаф измерительный температуры	СТ110.80.00.000	1 шт.
Многоканальный регулятор температуры	Термодат	1 шт.
Комплект кабелей	-	1 к-т.
Программное обеспечение	Гарис	1 шт.
Формуляр	СТ110.20.00.000 ФО	1 экз.
Руководство по эксплуатации	СТ110.20.00.000 РЭ	1 экз.
Г енератор тест-сигнала	СТ720.00.20.000	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «3 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ110.20.00.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Правообладатель

Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»)

ИНН 5027297090

Юридический адрес: 140004, Московская обл., г. Люберцы, пр-кт Октябрьский, д. 411, лит. Т, помещ. 4-6, эт. 1

Е-mail: trialsystems@yandex.ru

Изготовитель

Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»)

ИНН 5027297090

Адрес: 140004, Московская обл., г. Люберцы, пр-кт Октябрьский, д. 411 лит. Т, помещ. 4-6, эт. 1

Е-mail: trialsystems@yandex.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 87730-22 Всего листов 39

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные WENZEL

Назначение средства измерений

Машины координатно-измерительные WENZEL (далее - КИМ) предназначены для измерения координат с целью определения геометрических размеров и формы поверхностей объектов сложной формы.

Описание средства измерений

Конструктивно КИМ является портальной с подвижным порталом. Три оси КИМ образуют декартову систему координат, также называемую системой координат машины.

Портал с колоннами перемещается по основной оси (обычно это ось X), каретка движется в стороны от центра портала по вторичной оси (обычно это ось Y), к этой каретке присоединена третья ось (обычно это ось Z)

Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат

Для измерения детали ее размещают на базовой плите КИМ или, при ее отсутствии, в рабочем пространстве КИМ. Измерение выполняется вручную через пульт управления или автоматически в режиме ЧПУ. При измерении КИМ регистрирует координаты отдельных точек поверхности детали при помощи измерительной головки и датчика посредством касания поверхности детали щупом. Собранная информация о точках передается в измерительное ПО и анализируется с его помощью.

КИМ может включать в себя одну или несколько измерительных головок и датчиков, систему автоматизированной замены датчиков и головок, а также щупов различных диаметров.

К данному типу КИМ относятся машины координатно-измерительные WENZEL LH, WENZEL XO и WENZEL SF.

КИМ WENZEL LH изготавливаются в девяти модификациях: LH 65, LH 87, LH 108, LH 1210, LH 1512, LH 1515, LH 2015, LH 2315, LH 2317 каждая модификация в вариантах исполнений Standard, Premium и Premium Select.

КИМ WENZEL XO изготавливаются в шести модификациях: XO 55, XO 87, XO 107, XO 108, XO 1210, XO 1510 каждая модификация в вариантах исполнений Standard и Premium.

КИМ WENZEL SF изготавливаются в трех модификациях: SF 55, SF 87 в исполнении Standard и SF 1210 в вариантах исполнений Standard и Premium.

Модификации различаются диапазоном и нормируемой погрешностью измерений в зависимости от используемых в их составе типов измерительных датчиков/головок.

Нанесение знака поверки на КИМ не предусмотрено.

Серийный номер, идентифицирующий каждый средства измерений, наносится на маркировочную табличку в виде цифрового обозначения.

Общий вид средства измерений представлен на рисунках с 1 по 5.

Рисунок 3 - Общий вид КИМ модификаций LH 1512 (слева) и LH 1515 (справа)

Рисунок 4 - Общий вид КИМ модификаций LH 2015, LH 2315, LH 2317 (слева) и LH 2517 (справа)

Пломбирование КИМ не предусмотрено.

Программное обеспечение

В комплекте с любым исполнением любой модификации КИМ могут быть предоставлено в зависимости от договора поставки одно из трех различных программных обеспечений: WM_Quartis, Metrolog X4 и Modus.

Эти ПО предназначены для обеспечения работоспособности интерфейса КИМ, проведения измерений, сохранения и обработки результатов измерений, формирования отчетов.

Влияние программного обеспечения (ПО) на метрологические характеристики учтено при их нормировании. Пользователь не имеет возможности модификации ПО.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WM_Quartis	Metrolog X4	Modus
Номер версии (идентификационный номер) ПО	не ниже V. 1	не ниже V.7	не ниже V. 1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модификаций LH 65

Наименование характеристики		Значение
		LH 65 Premium-Select	LH 65 Premium		LH 65 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-650
	Y	0-750        0-1200	0-750	0-1200	0-750		0-1200
	Z	0-500
		Измерительный датчик/головка
		SP25M	SP25M	TP200	SP25M	TP200	PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм2		±0,8	±1,0	±1,3	±1,2	±1,5	±1,6	±1,7
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм2		±(М + 4^)	±(10 + 4So)	Ф+йс)	±(12+^о)		Ф + Но)	±(t7 + 3^)

2: где L- измеряемая длина, мм

При использовании:

• - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP25M c щупом 0 4 x < 30 мм

• - PH20 с модулем стандартного усилия и щупом 0 4 x < 30 мм

Таблица 3 -

LH 87

Наименование характеристики		Значение
		LH 87 Premium-	LH 87 Premium			LH 87 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-800
	Y	0-1000 0-1500 0-2000	0-1000	0-1500	0-2000	0-1000		0-1500           0-2000
	Z	0-700
		Измерительный датчик/головка
		SP25M	SP25M	SP80 REVO/ REVO-2	TP200	SP25M	SP80 REVO/ REVO-2	TP200	PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±0,8	±1,0	±1,2	±1,3	±1,2	±1,4	±1,5	±1,6	±1,7
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(°'В+45о)	±(1'0+4бб)	±(Х2+4бб)	±(ХЗ+4бО	±('I,‘ + 35CJ	l       L \ ±(1'4 + 35oJ	if15 +з!о)	±(х6 + з^)	±(v +T5o)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 108 Premium-Select

LH 108 Premium

LH 108 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1000

Y

0- 0 1200 1600

0- 0 2000 3000

0-1200 0-1600 0-2000

0-3000

0-1200 0-1600 0-2000

0-3000

Z

0-800

Измерительный датчик/головка

SP25M

SP80 REVO/ REVO-2

SP25M

SP80 REVO/ REVO-2

TP200

SP25M

SP80 REVO/ REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*

±1,0

±1,2

±1,2

±1,4

±1,5

±1,4

±1,5

±1,7

±1,8

±1,9

Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*

±(1Л +йб)

■ f17 . L

/   И ±(1'2 + «oJ

Ь(1Л + Ш)

±1

L ’ i c i

l Л ■ | L )

7151 L 1

+ /17. L)

±(1S+3^)

±(«+So)

Л5 + 400,

±VU4'35OJ

1: При использовании                                           2: где L- измеряемая длина, мм - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм            При использовании - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм           - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм - SP25M c щупом 0 4 x < 30 мм                                    - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм - SP80 со щупом 0 5 x 50 мм                                     - SP25M c щупом 0 4 x < 30 мм - REVO/REVO-2 c щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм - PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм           - REVO/REVO-2 c щупом 0 4 x < 30 мм - PH20 с модулем стандартного усилия и щупом 0 4 x < 30 мм *Указанные значения достигаются при использовании термокомпенсации

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 1210 Premium-Select	LH 1210 Premium		LH 1210 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-1200
	Y	0-1600 0-2000 0-2500 0-3000	0-1600 0-2000 0-2500 0-3000		0-1600	0-2000	0-2500	0-3000
	Z	0-1000
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2	TP200	PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±1,6	±1,8	±2,1	±2,0	±2,3	±2,4	±2,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(1'6 + 4^)	±(13 + йо)	±(21 + 55o)	±(2О + Йо)		±(24+^o)	±(г5 + Йо.-:'
1: При использовании                                               2: где L- измеряемая длина, мм - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм             При использовании - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм          - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм - SP25M c щупом 0 4 x < 30 мм                                   - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм - SP80 со щупом 0 5 x 50 мм                                      - SP25M c щупом 0 4 x < 30 мм - REVO/REVO-2 c щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм - PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм           - REVO/REVO-2 c щупом 0 4 x < 30 мм - PH20 с модулем стандартного усилия и щупом 0 4 x < 30 мм *Указанные значения достигаются при использовании термокомпенсации

Таблица 6 -

LH 1512

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 1512 Premium-Select	LH 1512 Premium		LH 1512 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-1500
	Y	0-2000  0-2500    0-3000	0-2000     0-2500     0-3000		0-2000		0-2500           0-3000
	Z	0-1200
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2	TP200		PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±1,9	±2,1	±2,4	±2,3	±2,6		±2,7	±2,8
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(19+4lo)	±(21 + йо)	±(21 ттуг.)		±	(2'6+йо)	±(27 + з1о)	±(2'ач_з1»)

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 1515 Premium-Select	LH 1515 Premium		LH 1515 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-1500
	Y	0-2000  0-2500 0-3000 0-4000	0-2000 0-2500	0-3000 0-4000	0-2000	0-2500		0-3000		0-4000
	Z	0-1500
		Изме		рительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2		TP200		PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,3	±2,5	±2,8	±2,8		±3,1		±3,2	±3,3
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(23 +йо)	±(“ + 45o)	±(23 + 45o)	±(23 + 3So)		i(31+35o!		±(32+ss)	±(5'3 + з1о)

Таблица 8 -

LH 2015

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 2015 Premium-Select	LH 2015 Premium		LH 2015 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-2000
	Y	0-3000 0-4000 0-5000	0-3000      0-4000      0-5000		0-3000	0-4000            0-5000
	Z	0-1500
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2	TP200	PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,9	±3,2	±3,5	±3,5	±3,8	±3,9	±4,0
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(г9+4й)	Ф2 + 45о)	±(35 + 4Й>)	i(3s + 55o)	±(53 + з5о)	±(39 + з5о)	40+5io)

Таблица 9 -

LH 2315

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 2315 Premium-Select	LH 2315 Premium		LH 2315 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-2300
	Y	0-3000 0-4000 0-5000 0-6000	0-3000 0-4000	0-5000 0-6000	0-3000	0-4000		0-5000		0-6000
	Z	0-1500
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2		TP200		PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,9	±3,1	±3,4	±3,4		±3,7		±3,8	±3,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(Ь9+^о)	±(31+45d)	±(ЗЛ + ^&)	±(3'4 + зУ		±(3'7 + ^	1	±(3jS +з!о)	±(3'9 + з1&)

Таблица 10 -

LH 2317

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 2317 Premium-Select	LH 2317 Premium		LH 2317 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-2300
	Y	0-3000 0-4000 0-5000 0-6000	0-3000 0-4000 0-5000 0-6000		0-3000	0-4000	0-5000	0-6000
	Z	0-1750
		Изме-		рительный датчик/головка
		SP25M SP80 REVO/REVO-2	SP25M SP80 REVO/REVO-2	TP200	SP25M SP80 REVO/REVO-2	TP200	PH20	TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±3,3	±3,5	±3,8	±3,8	±4,1	±4,2	±4,3
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(3'3 + 4^>)	(       L \ ±(W+400)	*(м+45в)	±(3S + 3^o)	±(4Д +3^)	±(t2 + 3^)	±(43 + 3^)

Таблица 11 -

XO 55

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 55 Standard		XO 55 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-500
	Y	0-500              0-700             0-1000		0-500	0-700	0-1000
	Z	0-500
		Измерительный датчик/головка
		SP25	TP200	TP20	SP25	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,0	±2,2	±2,6	±1,5	±1,6
Пределы допускаемой абсолютной погрешности измерений 2 линейных размеров , мкм*		Ф’ +збо)	Ф2 + зйо)	±(М ' зоо)	±(15+з5о)	±(1'6+з^)

1: При использовании

• - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 10 мм

• - SP25M c щупом 0 4 x < 21 мм

2: где L- измеряемая длина, мм При использовании

• - TP20 с модулем стандартного усилия и щупом 0 4 x < 20 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 20 мм

• - SP25M c щупом 0 4 x < 20 мм

Таблица 12 - Метрологические характеристики модификаций XO 87

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 87 Standard			XO 87 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-800
	Y	0-1000           0-1500		0-2000	0-1000	0-1500	0-2000
	Z	0-700
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	TP200		TP20	SP25M SP80 REVO/REVO-2	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,2	±2,4		±2,8	±1,6	±1,7
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		*(2'2+зй>)	+	+з5о)	±(2jS + 3Uq)	±(хб+з5о)	±(17 + зУ

1: При использовании                                               2: где L- измеряемая длина, мм

• - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм             При использовании

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм          - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP25M c щупом 0 4 x < 30 мм                                   - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP80 со щупом 0 5 x 50 мм                                     - SP25M c щупом 0 4 x < 30 мм

• - REVO/REVO-2 c щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм

- REVO/REVO-2 c щупом 0 4 x < 30 мм

Таблица 13 -

XO 107

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 107 Standard		XO 107 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-1000
	Y	0-1200           0-1500           0-2000		0-1200	0-1500	0-2000
	Z	0-700
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	TP200	TP20	SP25M SP80 REVO/REVO-2	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,6	±2,8	±3,2	±1,8	±1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(м + зй)	Ф + зй)	±(12+зй>)	±(1S +з^о)	4 /1 g j. _L_ i ^ 350/

Таблица 14 -

XO 108

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 108 Standard		XO 108 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-1000
	Y	0-1200        0-1500        0-2000		0-1200	0-1500	0-2000
	Z	0-800
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	TP200	TP20	SP25M SP80 REVO/REVO-2	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,6	±2,8	±3,2	±1,8	±1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		/          L ■, ±(2-6+зоб)	г        t 1 *(г8+зм>)	(       t i ±(м+зм>)	с       L i ±(LS+3So)	( 1 \ ±(t9 + 3S0.)

Таблица 15 - Метрологические характеристики модификаций XO 1210

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 1210 Standard			XO 1210 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-1200
	Y	0-1600        0-2000        0-2500        0-3000			0-1600        0-2000        0-2500        0-3000
	Z	0-1000
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	TP200	TP20	SP25M SP80 REVO/REVO-2	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,1	±2,4	±2,6	±1,9	±2,2
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(21 + з5о)	±(2Л+з5о)	±0+з5о)	±(18 + з1о)	*(22 +з5о)

1: При использовании                                               2: где L- измеряемая длина, мм

• - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм            При использовании

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм          - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP25M c щупом 0 4 x < 30 мм                                   - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP80 со щупом 0 5 x 50 мм                                      - SP25M c щупом 0 4 x < 30 мм

• - REVO/REVO-2 c щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм

- REVO/REVO-2 c щупом 0 4 x < 30 мм

Таблица 16 - Метрологические характеристики модификаций XO 1510

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 1510 Standard			XO 1510 Premium
Диапазон измерений линейных размеров по оси, мм	X	0-1500
	Y	0-2000	0-2500	0-3000	0-2000       0-2500       0-3000
	Z	0-1000
		Измерительный датчик/головка
		SP25M SP80 REVO/REVO-2	TP200	TP20	SP25M SP80 REVO/REVO-2	TP200
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,4	±2,7	±2,9	±2,2	±2,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		/          L ■, ±(2Л+30б)	(       L i *(i7 + 3»)	г       t \	г       t \ ±(12+35o)	/       L I ±(i5 + 3so)

1: При использовании                                               2: где L- измеряемая длина, мм

• - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм             При использовании

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм          - TP20 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP25M c щупом 0 4 x < 30 мм                                   - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP80 со щупом 0 5 x 50 мм                                      - SP25M c щупом 0 4 x < 30 мм

• - REVO/REVO-2 c щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм

- REVO/REVO-2 c щупом 0 4 x < 30 мм

Таблица 17 -

SF 55

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 55 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-500
	Y	0-500
	Z	0-500
		Измерительный датчик/головка
		SP25	TP200	PH20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±1,5	±1,8	±2,0
Пределы допускаемой абсолютной погрешности измерений 2 линейных размеров , мкм*		±(и+з^о)	±(tS +31Ь)	±(2Л +3^)
1: При использовании                                               2: где L- измеряемая длина, мм - SP25M c щупом 0 4 x < 21 мм                                   При использовании - TP200 с модулем стандартного усилия и щупом 0 4 x < 10 мм          - SP25M c щупом 0 4 x < 20 мм - PH20 с модулем TP20 стандартного усилия и щупом 0 4 x < 10мм       - TP200 с модулем стандартного усилия и щупом 0 4 x < 20 мм - PH20 с модулем TP20 стандартного усилия и щупом 0 4 x < 20мм *Указанные значения достигаются при использовании термокомпенсации

Таблица 18 -

SF 87

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 87 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-800
	Y	0-700
	Z	0-700
		Измерительный датчик/головка
		SP25	TP200	PH20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±2,6	±2,9	±3,1
Пределы допускаемой абсолютной погрешности измерений 2 линейных размеров , мкм*		±(м+збб)	±(3'9+збб)	±(4-2+збо)

1: При использовании

• - SP25M c щупом 0 4 x < 30 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм

2: где L- измеряемая длина, мм

При использовании

• - SP25M c щупом 0 4 x < 30 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - PH20 с модулем TP20 стандартного усилия и щупом 0 4 x < 30 мм

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 1210 Premium			SF 1210 Standard
Диапазон измерений линейных размеров по оси, мм	X	0-1200
	Y	0-1500
	Z	0-1000
		Измерительный датчик/головка
		SP25M / SP80 / REVO/REVO-2	TP200	PH20 /TP20	SP25M / SP80 / REVO/REVO-2	TP200	PH20 / TP20
Пределы допускаемой абсолютной погрешности измерительного датчика/головки1, мкм*		±3,9	±4,2	±4,4	±4,9	±5,2	±5,4
Пределы допускаемой абсолютной погрешности измерений линейных размеров2, мкм*		±(3-’ +збб)	±(4 2 + 3UoO	±(+л+з6б)	±(« + з5б)	±(Ь2+зй)	±(5'44_з5»)

1: При использовании                                               2: где L- измеряемая длина, мм

• - SP25M c щупом 0 4 x < 30 мм                                   При использовании

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм         - SP25M c щупом 0 4 x < 30 мм

• - PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм           - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP80 со щупом 0 5 x 50 мм                                        - PH20 с модулем стандартного усилия и щупом 0 4 x < 30мм

• - REVO/REVO-2 с щупом 0 4 x < 30 мм                            - SP80 со щупом 0 5 x 50 мм

- REVO/REVO-2 с щупом 0 4 x < 30 мм

Наименование характеристики		Значение
		LH 65 Premium-Select		LH 65 Premium		LH 65 Standard
Г абаритные размеры, мм, не более	Длина	1650	2122	1650	2122	1650	2122
	Ширина	1380
	Высота*	2600
Масса КИМ, кг		1340	1895	1340	1895	1340	1895
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21                                   от +18 до +22

* С опциональной активной системой виброгашения высота увеличивается максимально на 10 мм

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 87 Premium-Select			LH 87 Premium			LH 87 Standard
Г абаритные размеры, мм, не более	Длина	1980	2570	3070	1980	2570	3070	1980	2570	3070
	Ширина	1700
	Высота*	2962
Масса КИМ, кг		2275	3210	4340	2275	3210	4340	2275	3210	4340
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21			от +18 до +22
		от 40 до 70
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 108 Premium-Select				LH 108 Premium				LH 108 Standard
Г абаритные размеры, мм, не более	Длина	2594	3010	3410	4434	2594	3010	3410	4434	2594	3010	3410	4434
	Ширина	2100			2150	2100			2150	2100			2150
	Высота*	3210          3220			3180	3210		3220	3180	3210		3220	3180
Масса КИМ, кг		4480	5540	6925	10390	4480	5540	6925	10390	4480	5540	6925	10390
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21				от +18 до +22
		от 40 до 70

Наименование характеристики				Наименование модификации и исполнения/Значение						характеристики
		LH 1210 Premium-Select				LH 1210 Premium				LH 1210 Standard
Г абаритные	Длина	3077	3477	3977	4487	3077	3477	3977	4487	3077	3477	3977	4487
размеры, мм,	Ширина	2190
не более	Высота*	3590		3550	3600	3590		3550	3600	3590		3550	3600
Масса КИМ, кг		6000	8000	10200	12600	6000	8000	10200	12600	6000	8000	10200	12600
Параметры электрического питания:
- напряжение переменного тока, В							230
- частота переменного тока, Гц							50
Рабочие условия эксплуатации: - температура окружающей среды, °C		от +19 до +21				от +18 до +22
- относительная влажность, %		от 40 до 70

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 1512 Premium-Select			LH 1512 Premium			LH 1512 Standard
Г абаритные размеры, мм, не более	Длина	3577	4077	4587	3577	4077	4587	3577	4077	4587
	Ширина	2580
	Высота*	4070		4120	4070		4120	4070		4120
Масса КИМ, кг		10910	12450	15400	10910	12450	15400	10910	12450	15400
Параметры электрического питания: - напряжение переменного тока, В-						230
частота переменного тока, Гц						50
Рабочие условия эксплуатации: - температура окружающей среды, °C		от +19 до +21			от +18 до +22
- относительная влажность, %		от 40 до 70

Наименование характеристики				Наименование модификации и исполнения/Значение						характеристики
		LH 1515 Premium-Select				LH 1515 Premium				LH 1515 Standard
Г абаритные	Длина	3577	4077	4587	5660	3577	4077	4587	5660	3577	4077	4587	5660
размеры, мм,	Ширина	2580
не более	Высота*	4670		4720		4670		4720		4670		4720
Масса КИМ, кг		10980	12520	15470	19300	10980	12520	15470	19300	10980	12520	15470	19300
Параметры электрического питания:
- напряжение переменного тока,В							230
- частота переменного тока, Гц							50
Рабочие условия эксплуатации: - температура окружающей среды, °C		от +19 до +21				от +18 до +22
- относительная влажность, %		от 40 до 70

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 2015 Premium-Select			LH 2015 Premium			LH 2015 Standard
Г абаритные размеры, мм, не более	Длина	4660	5660	6660	4660	5660	6660	4660	5660	6660
	Ширина	3450
	Высота*	4620
Масса КИМ, кг		15500	18500	24500	15500	18500	24500	15500	18500	24500
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21			от +18 до +22
		от 40 до 70
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH 2315 Premium-Select				LH 2315 Premium				LH 2315 Standard
Г абаритные размеры, мм, не более	Длина	4850	5950	7080	8210	4850	5950	7080	8210	4850	5950	7080	8210
	Ширина	3660
	Высота*	4700
Масса КИМ, кг		20800	24600	29400	31800	20800	24600	29400	31800	20800	24600	29400	31800
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C -относительная влажность, %		от +19 до +21				от +18 до +22
		от 40 до 70
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Таблица 28 - Основные технические характеристики модификаций LH 2317

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		LH	2317 Premium-Select			LH 2317 Premium				LH 2317 Standard
Г абаритные размеры, мм, не более	Длина	4850	5950	7080	8210	4850	5950	7080	8210	4850	5950	7080	8210
	Ширина	3660
	Высота*	5200
Масса КИМ, кг		21150	24950	29900	32300	21150	24950	29900	32300	21150	24950	29900	32300
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21				от +18 до +22
		от 40 до 70
* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 55 Standard			XO 55 Premium
Г абаритные размеры, мм,	Длина	1390	1590	1970	1390	1590	1970
не более	Ширина	1145
	Высота	2550
Масса КИМ, кг		980	1250	1450	980	1250	1450
Параметры электрического питания:
- напряжение переменного тока,В				230
- частота переменного тока, Гц				50
Рабочие условия эксплуатации:
- температура окружающей среды, °C				от +18 до +22
- относительная влажность, %				от 40 до 70

Таблица 30 - Основные технические характеристики модификаций XO 87

Наименование характеристики		Наименование модели и исполнения/Значение характеристики
		XO 87 Standard			XO 87 Premium
Г абаритные размеры, мм, не более	Длина	2055	2640	3230	2055	2640	3230
	Ширина	1480
	Высота	2970		2885	2970		2885
Масса КИМ, кг		2650	3000	4050	2650	3000	4050
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +18 до +22 от 40 до 70

Наименование характеристики		Наименование модели и исполнения/Значение характеристики
		XO 107 Standard			XO 107 Premium
Г абаритные размеры, мм, не более	Длина	2400	2700	3230	2400	2700	3230
	Ширина	1680
	Высота	2970		2885	2970		2885
Масса КИМ, кг		3500	3670	5270	3500	3670	5270
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +18 до +22 от 40 до 70

Таблица 32 - Основные технические характеристики модификаций XO 108

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 108 Standard			XO 108 Premium
Г абаритные размеры, мм, не более	Длина	2400	2640	3230	2400	2640	3230
	Ширина	1680
	Высота	3170		3085	3170		3085
Масса КИМ, кг		3520	3690	5290	3520	3690	5290
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +18 до +22 от 40 до 70

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 1210 Standard				XO 1210 Premium
Г абаритные размеры,	Длина	3000	3400	3900	4400	3000	3400	3900	4400
мм, не более	Ширина	2165
	Высота	3500
Масса КИМ, кг		6000	8000	10200	12600	6000	8000	10200	12600
Параметры электрического питания:
- напряжение переменного тока,В					230
- частота переменного тока, Гц					50
Рабочие условия эксплуатации:
- температура окружающей среды, °C					от +18 до +22
- относительная влажность, %					от 40 до 70

Таблица 34 - Основные технические характеристики модификаций XO 1510

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		XO 1510 Standard			XO 1510 Premium
Г абаритные размеры,	Длина	3465	3965	4465	3465	3965	4465
мм, не более	Ширина	2515
	Высота	3500
Масса КИМ, кг		8100	10300	12700	8100	10300	12700
Параметры электрического питания:
- напряжение переменного тока,В				230
- частота переменного тока, Гц				50
Рабочие условия эксплуатации:
- температура окружающей среды, °C				от +18 до +22
- относительная влажность, %				от 40 до 70

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 55 Standard
Г абаритные размеры, мм, не более	Длина	1730
	Ширина	1440
	Высота	2555
Масса КИМ, кг		1050
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +18 до +22 от 40 до 70

Таблица 36 - Основные технические характеристики модификаций SF 87

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 87 Standard
Г абаритные размеры, мм, не более	Длина	2130
	Ширина	1560
	Высота	2890
Масса КИМ, кг		1850
Параметры электрического питания: - напряжение переменного тока,В - частота переменного тока, Гц		230 50
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %		от +19 до +21 от 40 до 70

Наименование характеристики		Наименование модификации и исполнения/Значение характеристики
		SF 1210 Premium	SF 1210 Standard
Г абаритные размеры,	Длина	2976
мм, не более	Ширина	2362
	Высота	3728
Масса КИМ, кг		6800
Параметры электрического питания:
- напряжение переменного тока,В		230
- частота переменного тока, Гц		50
Рабочие условия эксплуатации:
- температура окружающей среды, °C		от +19 до +21
- относительная влажность, %		от 40 до 70

Знак утверждения типа

наносится на маркировочную табличку КИМ и на титульный лист руководства по эксплуатации типографским способом.

Таблица 38 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатно-измерительная	Wenzel	1 шт
Опоры для установки		1 к-т
Комплект защитных кожухов		1 к-т
Комплект воздушных фильтров		1 к-т
Компрессор		*
Осушитель		*
Магазин щупов		*
Комплект щупов		*
Неповоротная измерительная головка		*
Поворотная измерительная головка		*
Триггерный измерительный модуль		*
Сканирующий измерительный модуль		*
Лазерный сканер		*
Поворотный стол		*
Система термокомпенсации		*
Система активного виброгашения		*
Электронный USB ключ ПО		1 шт
Мышь		1 шт
Клавиатура		1 шт
Монитор		1 шт
Стационарный компьютер		1 шт
Джойстик управления		1 шт
Контроллер		1 шт
Рабочий стол для размещения контроллера		1 шт
Комплект кабелей		1 к-т
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.
*-количество и модель определяется договором поставки

Сведения о методиках (методах) измерений

приведены:

для модификаций LH 65, LH 87, LH 108, LH 1210, LH 1512, LH 1515, LH 2015, LH 2315 и LH 2317 в разделе 10.10 «Измерение» документа «Руководство по эксплуатации. Координатноизмерительные машины LH 65 LH 87 LH 108 LH 1210 LH 1512 LH 1515 LH 2015 LH 2315 LH 2317».

для модификаций XO 55, XO 87 и XO 107 в разделе 8.9 «Проведение измерений» документа «Руководство по эксплуатации. Координатно-измерительные машины XO 55 XO 87 XO 107». для модификаций SF 55, SF 87 и SF 1210 в разделе 10.11 «Проведение измерений» документа «Руководство по эксплуатации. Координатно-измерительные машины SF 55 SF 87 SF 1210»

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия WENZEL Group GmbH & Co. KG.

Правообладатель

WENZEL Group GmbH & Co. KG, Германия

Лдрес:\\Ъ’1кл-\\Ъ^е1^1гаВе. D-97859, Wiesthal

Телефон: +49 6020 201-0

E-mail: i1fo@we1zel-group.com

Web-сайт https://www.wenzel-group.com

Изготовитель

WENZEL Group GmbH & Co. KG, Германия

Лдрес:Wemer-Wenze1-StraBe, D-97859, Wiesthal

Телефон: +49 6020 201-0

E-mail: info@wenzel-group.com

W eb-сайт https://www.wenze1-group. com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Лдрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7(495)544-00-00, +7(499)129-19-11

Факс: +7(499)124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2247

Лист № 1 Регистрационный № 87982-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики холодной воды комбинированные КВСХ

Назначение средства измерений

Счётчики холодной воды комбинированные КВСХ (далее - счётчики комбинированные) предназначены для измерения объёма холодной воды в напорных трубопроводах в системах холодного водоснабжения промышленных предприятий и коммунального хозяйства при давлении воды до 1,6 МПа (16 кгс/см²).

Описание средства измерений

Счётчик комбинированный состоит из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и крыльчатый счётчики воды, и переключающего устройства (далее - клапан). Каждый счётчик воды имеет отсчётное устройство.

Принцип действия турбинного и крыльчатого счётчиков воды основан на измерении количества оборотов соответственно турбинки и крыльчатки счётчиков воды. Количество оборотов турбинки (крыльчатки) пропорционально объёму воды, прошедшему через счётчик. Масштабирующие редукторы счётчиков воды преобразуют количество оборотов турбинки (крыльчатки) в объём воды и отображают его на отсчётных устройствах счётчиков воды.

При работе счётчика комбинированного поток воды поступает в проточную часть, где одна часть воды проходит через турбинный счётчик воды, другая часть воды проходит через крыльчатый счётчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счётчик воды. При увеличении расхода выше порогового значения клапан открывается, и поток воды проходит через оба счётчика воды.

Объём воды, прошедший через счётчик комбинированный, получают путём суммирования объёмов воды, измеренных крыльчатым и турбинным счётчиками воды.

Счётчики комбинированные выпускаются в следующих модификациях:

• - счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен многоструйный крыльчатый счётчик, в основной линии установлен турбинный счётчик: КВСХ-01-50/15; КВСХд-01-50/15; КВСХ-01-80/20; КВСХд-01-80/20; КВСХ-01-100/20; КВСХд-01-100/20; КВСХ-01-150/20; КВСХд-01-150/20;

• - счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен многоструйный крыльчатый счётчик, в основной линии установлен турбинный счётчик: КВСХ-02-50/15; КВСХд-02-50/15; КВСХ-02-65/20; КВСХд-02-65/20; КВСХ-02-80/20; КВСХд-02-80/20; КВСХ-02-100/20; КВСХд-02-100/20; КВСХ-02-150/40; КВСХд-02-150/40;

• - счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен одноструйный крыльчатый счётчик, в основной линии установлен турбинный счётчик: КВСХ-03-50/20; КВСХд-03-50/20; КВСХ-03-65/20; КВСХд-03-65/20; КВСХ-03-80/20; КВСХд-03-80/20; КВСХ-03-100/20; КВСХд-03-100/20; КВСХ-03-150/40; КВСХд-03-150/40;

- счётчики в едином корпусе (моноблоке), с многоструйным крыльчатым счётчиком и турбинным счётчиком: КВСХ-04-50/15; КВСХд-04-50/15; КВСХ-04-80/20, КВСХд-04-80/20; КВСХ-04-100/20, КВСХд-04-100/20;

- счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен многоструйный крыльчатый счётчик (у DN 50/20 одноструйный крыльчатый счётчик), в основной линии установлен турбинный счётчик: КВСХ-05-50/15; КВСХд-05-50/15; КВСХ-05-50/20; КВСХд-05-50/20; КВСХ-05-65/20; КВСХд-05-65/20; КВСХ-05-80/20; КВСХд-05-80/20; КВСХ-05-100/20; КВСХд-05-100/20; КВСХ-05-150/40; КВСХд-05-150/40.

Обозначение счётчика комбинированного в паспорте и иной документации:

Счётчик холодной воды комбинированный КВСХ«Х1»-«Х2»-«Хз/Х4», где «Х1» - комплектация счётчика комбинированного магнитоуправляемым контактом, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, прошедшему через счётчик: «д» - наличие импульсного выхода; «пустое знакоместо» -для неукомплектованных импульсным выходом; «Х2» - модификация: «01», «02», «03», «04», «05», различие модификаций описано выше; «Х3» - диаметр условного прохода турбинного счётчика: «50», «65», «80», «100», «150»; «Х4» - диаметр условного прохода крыльчатого счётчика: «15», «20», «40».

Общий вид счётчиков комбинированных приведён на рисунках 1 - 5.

Рисунок 2 - КВСХ-02-80/20

Рисунок 3 - КВСХд-03-80/20                 Рисунок 4 - КВСХд-04-50/15

Рисунок 5 - КВСХд-05-50/20

Для защиты от несанкционированного доступа к механизму счётчиков комбинированных устанавливается пломба на регулировочный винт, а на исполнения с импульсным выходом дополнительно устанавливается пломба на импульсный выход.

Места пломбировки (нанесения знака поверки) счётчиков комбинированных обозначены на рисунках 6 - 10.

Рисунок 7 - Пломбировка КВСХ-02, КВСХд-02

Заводской номер в цифровом формате наносится на крышку счётного механизма или на маркировочную табличку (шильдик) методом лазерной гравировки в соответствии с рисунком 11.

Знак утверждения типа наносится на лицевые панели крыльчатого и турбинного счётчиков воды, входящих в состав комбинированного счетчика, в соответствии с рисунком 12.

Метрологические и технические характеристики приведены в таблицах 1 - 7.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне расходов Qmin < Q < Qt *	±5
- в диапазоне расходов Qt < Q < Qmax *	±2
* Значения объемных расходов воды Qmin, Qt и Qmax для соответствующих модификаций
счетчиков в таблицах 2 - 6

Таблица 2 - Метрологические и технические характеристики счетчиков модификации КВСХ-01, КВСХд-01

Наименование характеристики	Значение
Диаметр условного прохода, DN	50/15	80/20	100/20	150/40
Наименьший расход, Qmin, м3/ч	0,03	0,05	0,05	0,20
Переходный расход, Qt, м3/ч	0,12	0,20	0,20	0,80
Номинальный расход, Qn, м3/ч	15	40	60	150
Наибольший расход, Qmax, м3/ч	30	80	120	250
Порог чувствительности, м3/ч	0,015	0,015	0,015	0,100
Расход воды, м3/ч, при потере давления 0,01 МПа (0,1 кгс/см2)	3	4	10	120
Диапазон    срабатывания    переключающего устройства (клапана), м3/ч:
- при увеличении расхода	1,4	1,8	1,8	4,5
- при уменьшении расхода	0,7	0,8	1,2	2,5
Габаритные размеры, мм, не более:
- монтажная длина	280	370	370	500
- ширина	270	310	330	450
- высота	260	280	290	350
Масса, кг, не более	20	28	33	64

Таблица 3 - Метрологические и технические характеристики счетчиков модификации КВСХ-02, КВСХд-02

Наименование характеристики	Значение
Диаметр условного прохода, DN	50/15	65/20	80/20	100/20	150/40
Наименьший расход, Qmin, м3/ч	0,025	0,04	0,04	0,04	0,16
Переходный расход, Qt, м3/ч	0,04	0,064	0,064	0,064	0,256
Номинальный расход, Qn, м3/ч	40	63	63	100	240
Наибольший расход, Qmax, м3/ч	50	78,6	78,6	125	250
Порог чувствительности, м3/ч	0,015	0,020	0,020	0,020	0,055
Расход воды, м3/ч, при потере давления 0,01 МПа (0,1 кгс/см2)	3	4	7	10	120

Продолжение таблицы 3

Наименование характеристики	Значение
Диапазон срабатывания переключающего устройства (клапана), м3/ч: - при увеличении расхода	1,4	1,8	1,8	2,1	6,0
- при уменьшении расхода	0,7	0,8	0,8	1,2	4,2
Габаритные размеры, мм, не более: - монтажная длина	280	370	370	370	500
- ширина	268	305	310	320	445
- высота	252	262	272	282	341
Масса, кг, не более	19	26	28	33	71

Таблица 4 - Метрологические и технические характеристики счетчиков модификации КВСХ-03, КВСХд-03

Наименование характеристики	Значение
Диаметр условного прохода, DN	50/20	65/20	80/20	100/20	150/40
Наименьший расход, Qmin, м3/ч	0,04	0,04	0,04	0,04	0,16
Переходный расход, Qt, м3/ч	0,064	0,064	0,064	0,064	0,256
Номинальный расход, Qn, м3/ч	25	40	63	100	240
Наибольший расход, Qmax, м3/ч	32	50	79	125	250
Порог чувствительности, м3/ч	0,015	0,015	0,015	0,015	0,06
Расход воды, м3/ч, при потере давления 0,01 МПа (0,1 кгс/см2)	12	28	33	44	118
Диапазон срабатывания переключающего устройства (клапана), м3/ч:
- при увеличении расхода	2,6	2,8	2,8	2,7	6,2
- при уменьшении расхода	1,3	2,0	2,0	1,6	4,8
Габаритные размеры, мм, не более:
- монтажная длина	270	300	300	360	500
- ширина	280	300	310	340	445
- высота	190	200	222	232	360
Масса, кг, не более	18,7	22,2	26,2	31,2	76,9

Таблица 5 - Метрологические и технические характеристики счетчиков модификации КВСХ-04, КВСХд-04

Наименование характеристики	Значение
Диаметр условного прохода, DN	50/15	80/20	100/20
Наименьший расход, Qmin, м3/ч	0,03	0,05	0,05
Переходный расход, Qt, м3/ч	0,12	0,20	0,20
Номинальный расход, Qn, м3/ч	45	100	150
Наибольший расход, Qmax, м3/ч	90	200	250
Порог чувствительности, м3/ч	0,015	0,015	0,015

Продолжение таблицы 5

Наименование характеристики	Значение
Расход воды, м3/ч, при потере давления 0,01 МПа (0,1 кгс/см2)	20	70	130
Диапазон   срабатывания   переключающего   устройства (клапана), м3/ч: - при увеличении расхода	1,4	1,8	2,1
- при уменьшении расхода	0,7	0,8	1,2
Габаритные размеры, мм, не более: - монтажная длина	270	370	370
- ширина	256	200	220
- высота	165	277	287
Масса, кг, не более	20	26	30

Таблица 6 - Метрологические и технические характеристики счетчиков модификации КВСХ-05, КВСХд-05

Наименование характеристики	Значение
Диаметр условного прохода, DN	50/15	50/20	65/20	80/20	100/20	150/40
Наименьший расход, Qmin, м3/ч	0,025	0,05	0,04	0,04	0,04	0,16
Переходный расход, Qt, м3/ч	0,04	0,20	0,064	0,064	0,064	0,256
Номинальный расход, Qn, м3/ч	50	50	60	120	230	400
Наибольший расход, Qmax, м3/ч	90	90	120	200	300	600
Порог чувствительности, м3/ч	0,015	0,015	0,020	0,020	0,020	0,055
Расход воды, м3/ч, при потере давления 0,01 МПа (0,1 кгс/см2)	3	4	4	7	10	120
Диапазон срабатывания переключающего устройства (клапана), м3/ч:
- при увеличении расхода	1,4	1,6	1,8	1,8	2,1	6,0
- при уменьшении расхода	0,7	0,7	0,8	0,8	1,2	4,2
Габаритные размеры, мм, не более:
- монтажная длина	280	280	370	370	370	500
- ширина	268	280	305	310	320	445
- высота	252	252	262	272	282	341
Масса, кг, не более	19	20	26	28	33	71

Таблица 7 - Общие технические характеристики

Наименование характеристики	Значение
Рабочие условия эксплуатации:
- диапазон температуры измеряемой среды, °С	от 5 до 50
- давление измеряемой среды, МПа, не более	1,6
- диапазон температуры окружающего воздуха, °С	от 5 до 50
- диапазон атмосферного давление, кПа	от 84 до 106,7
- относительная влажность воздуха при +35 °С, %	не более 80
Максимальное значение указателя счётного механизма, м3:
- основного счётчика:
- DN 50, DN 65, DN 80, DN 100	999999
- DN 150	999999x10
- вспомогательного счётчика:
- DN 15, DN 20, DN 40	99999
Цена импульса, л/имп.:
- основного счётчика:
- DN 50, DN 65, DN 80, DN 100	100
- DN 150	1000
- вспомогательного счётчика:
- DN 15, DN 20, DN 40	10 (1) *
Присоединение к трубопроводу	фланцевое
Код степени защиты, обеспечиваемой оболочкой счетчика по ГОСТ 14254	IP54, IP68
* 1 л/имп. для счётчиков КВСХд-05-50/20

Знак утверждения типа

наносится фотохимическим методом на лицевые панели крыльчатого и турбинного счётчиков воды, входящих в состав комбинированного счётчика, в соответствии с рисунком 12, а также на титульные листы документов 26.51.63-004-06469904-2021 ПС и РЭ 26.51.63-004-06469904-2021 типографским способом.

Комплектность средства измерений

в соответствии с таблицей 8.

Таблица 8 - Комплектность

Наименование	Количество
Счётчик холодной воды комбинированный КВСХ«Х1»-«Х2»-«Х3/Х4»*	1 шт.
26.51.63-004-06469904-2021 ПС «Счётчики холодной воды комбинированные КВСХ. Паспорт»	1 шт.
РЭ 26.51.63-004-06469904-2021 «Счётчики холодной воды комбинированные КВСХ. Руководство по эксплуатации»	**
* Модификация и исполнение в соответствии с заказом. ** В электронном виде на сайте vodomer.su

Сведения о методиках (методах) измерений

изложены в документе РЭ 26.51.63-004-06469904-2021 «Счётчики холодной воды комбинированные КВСХ. Руководство по эксплуатации» в п. 1.5 «Устройство и работа счётчика».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ТУ 26.51.63-004-06469904-2021 «Счётчики холодной воды комбинированные КВСХ, КВСХд. Технические условия».

Правообладатель

Общество с ограниченной ответственность «Водомер» (ООО «Водомер») ИНН 5029217654

Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

Тел. / факс: (495) 407-06-94

Web-сайт: http://vodomer.su

Изготовители

Общество с ограниченной ответственность «Водомер» (ООО «Водомер») ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

Тел. / факс: (495) 407-06-94

Web-сайт: http://vodomer.su

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311313.

¹

При использовании:

• - TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм

• - TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм

• - SP25M c щупом 0 4 x < 30 мм

• - PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм

²

Указанные значения достигаются при использовании термокомпенсации

---
