Конструктивно весы состоят из грузоприемного устройства в форме крюка с проушиной, скобы для подвески весов и корпуса весов, в котором установлен индикатор с клавиатурой. Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с

силовыводящими узлами верхнего и нижнего элементов подвеса. Общий вид весов представлен на рисунке 1.

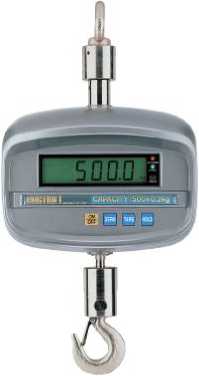

Весы NC

Весы Caston-II (THB)

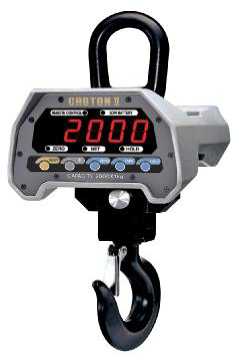

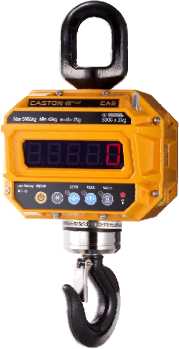

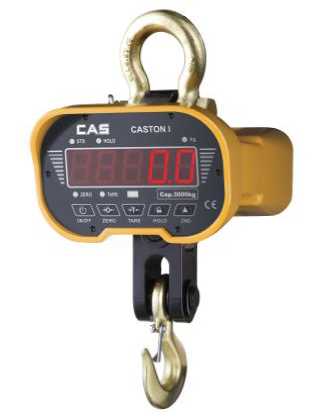

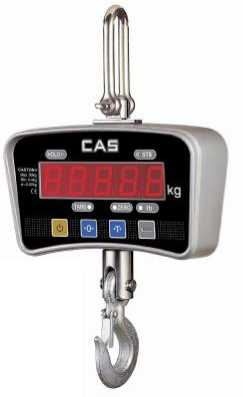

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее. Управление весами осуществляется с помощью клавиш, расположенных на корпусе весов, или на пульте дистанционного управления.

Питание весов осуществляется от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов NC имеет вид NC-X1, где X1- обозначение максимальной нагрузки (Max) в килограммах.

Обозначение модификаций весов Caston-I (THA) имеет вид X1 THA где X1 - обозначение максимальной нагрузки (Max) в тоннах.

Обозначение модификаций весов Caston -II (THB) имеет вид X1 THB где X1 - обозначение максимальной нагрузки (Max) в тоннах.

Обозначение модификаций весов Caston -III (THD) имеет вид X1 THD X2, где: X1- обозначение максимальной нагрузки (Max) в тоннах;

X₂ - RF (если присутствует) - пульт управления по радиоканалу с дисплеем.

Весы CASTON-I (THA) имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, NC-100);

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

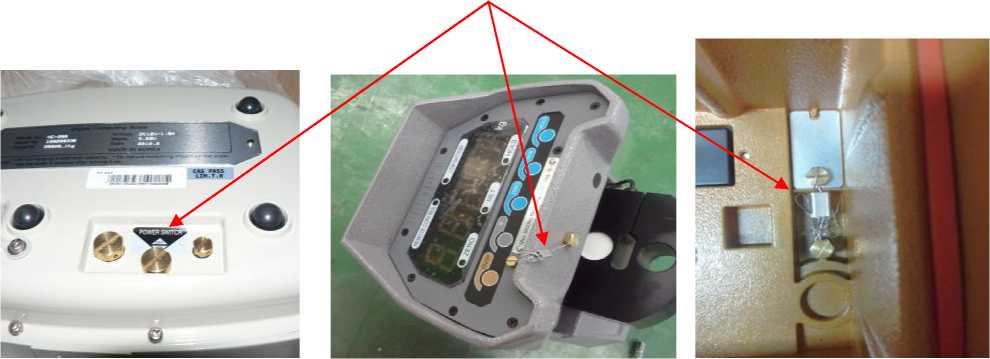

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место свинцовой пломбы

NC                     CASTON-II (THB)          CASTON-III (THD)

Рисунок 2 - Место пломбировки весов

• 1. Весы.....................................................................................................................................1 шт.

• 2. Пульт дистанционного управления..................................................................................1 шт.

• 3. Руководство по эксплуатации...........................................................................................1 шт.

• 4. Зарядное устройство..........................................................................................................1 шт.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний приведены в таблицах 2, 3, 4, 5, 6.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Электрическое питание - от сети переменного тока с параметрами:

напряжение, В.......................................................................................от 187 до 242

частота, Гц...............................................................................................от 49 до 51

Диапазон рабочих температур для NC, CASTON-I (THA), CASTON-II (THB), ° С:

.............................................................................................от минус 10 до плюс 40

Диапазон рабочих температур для CASTON-III (THD), ° С:.................от минус 20 до плюс 50

Вероятность безотказной работы за 1000 ч...............................................................0,92
