МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

12 января 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929BS000BAEF7814AB38FF70BQ46437

Кому выдан; Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

\_______________________________✓

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 48

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 48

Регистрационный № 50314-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD)

Весы электронные NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) (далее весы) предназначены для определения массы различных грузов.

Конструктивно весы состоят из грузоприемного устройства в форме крюка с проушиной, скобы для подвески весов и корпуса весов, в котором установлен индикатор с клавиатурой. Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса.

Общий вид весов представлен на рисунке 1.

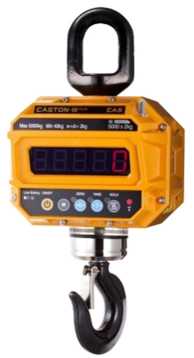

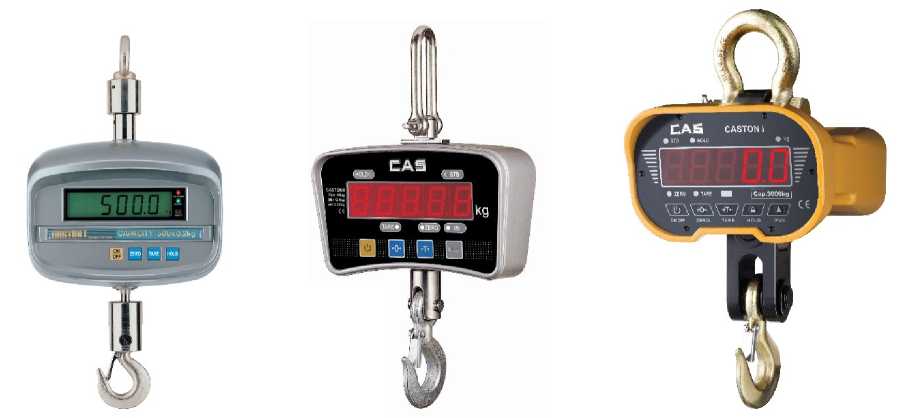

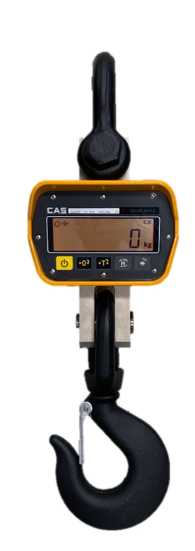

Рисунок 1 - Общий вид весов

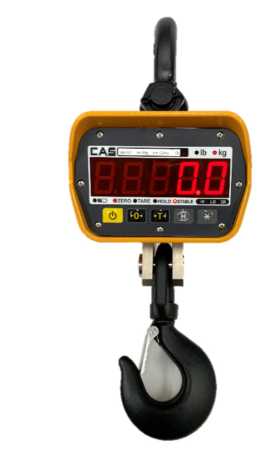

Весы Caston-II (THB) PLUS Весы Caston-III (THD)

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• -  устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее. Управление весами осуществляется с помощью клавиш, расположенных на корпусе весов, или на пульте дистанционного управления.

Весы CASTON-II (THB) PLUS могут поставляться в исполнении с поворотным грузоприемным устройством.

Питание весов осуществляется от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов NC имеет вид NC-X1, где X1- обозначение максимальной нагрузки (Max) в килограммах.

Обозначение модификаций весов Caston-I (THA) имеет вид X1 THA где X1 - обозначение максимальной нагрузки (Max) в тоннах.

Обозначение модификаций весов Caston-II (THB) PLUS имеет вид X1 THB PLUS-X2X3, где:

X1 - обозначение максимальной нагрузки (Max) в тоннах;

X2 - обозначение типа дисплея:

E (если присутствует) - исполнение со светодиодным дисплеем;

C (если присутствует) - исполнение с жидкокристаллическим дисплеем.

X3 - обозначение типа интерфейса беспроводной передачи данных:

B (если присутствует) - модуль беспроводной передачи данных Bluetooth;

Z (если присутствует) - модуль беспроводной передачи данных Zigbee.

Обозначение модификаций весов Caston-III (THD) имеет вид X1 THD X2, где:

X1- обозначение максимальной нагрузки (Max) в тоннах;

X2 - RF или B1 (если присутствует) - пульт управления по радиоканалу с дисплеем.

Весы CASTON-I (THA) имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, NC-100);

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место .нанесения пломбы

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний приведены в таблицах 2, 3, 4, 5, 6.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Таблица 8 - Комплектность средства измерений

Примечание. Вместо бумажного носителя руководство по эксплуатации может предоставляться в электронном

виде.

приведены в документах: «Весы электронные NC. Руководство по эксплуатации», п. 5 «Порядок работы», «Весы электронные CASTON III (THD). Руководство по эксплуатации», п.7 «Порядок работы», «Весы электронные CASTON I (THA). Руководство по эксплуатации», п.6 «Порядок работы», «Использование по назначению», «Весы электронные CASTON-II (THB) PLUS. Руководство по эксплуатации», п.8 «Использование по назначению».

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация фирмы «CAS Corporation», Республика Корея.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «12» января 2022 г. № 48

Лист № 1 Регистрационный № 67527-17 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ТН-01

Комплексы измерительно-вычислительные ТН-01 предназначены для измерений, преобразований параметров входных электрических сигналов, поступающих от первичных измерительных преобразователей, и вычислений расхода, количества и показателей качества нефти и нефтепродуктов.

Принцип действия комплексов измерительно-вычислительных ТН-01 основан на измерениях электрических сигналов, поступающих от первичных измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули комплексов измерительно-вычислительных ТН-01. Измеренные значения электрических сигналов преобразуются в значения величин, необходимых для проведения вычислений расхода, количества и показателей качества нефти и нефтепродуктов, с последующим отображением на дисплее и сохранением в отчетных документах. Результаты измерений и вычислений могут преобразовываться в выходные электрические сигналы.

Комплексы измерительно-вычислительные ТН-01 выполнены по блочномодульному принципу на базе контроллеров программируемых логических REGUL RX00 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16), преобразователей измерительных ввода-вывода серии ACT20 (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений 50677-12 и 69025-17) (при их наличии), барьеров искрозащиты серии Z (при их наличии), мониторов.

Комплексы измерительно-вычислительные ТН-01 выпускаются в модификациях 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12 и 13.

Комплексы измерительно-вычислительные ТН-01 модификаций 01 и 05 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 05).

Комплексы измерительно-вычислительные ТН-01 модификаций 02 и 06 состоят из шкафа ИВК, построенного на базе одного наборного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 06).

Комплексы измерительно-вычислительные ТН-01 модификаций 03 и 07 состоят из шкафа ИВК взрывозащищенного исполнения не ниже класса 1Ex d IIA T3, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора и автоматизированное рабочее место оператора (для модификации 07). Один монитор установлен на лицевой двери шкафа, второй монитор может устанавливаться в шкафу ИВК или в шкафу системы автоматики.

Комплексы измерительно-вычислительные ТН-01 модификаций 04 и 08 состоят из шкафа ИВК взрывозащищенного исполнения не ниже класса 1Ex d IIA T3, построенного на базе одного наборного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 08).

Комплексы измерительно-вычислительные ТН-01 модификации 09 (переносного исполнения) состоят из нескольких переносных пластиковых ударопрочных кейсов, в которых размещены блок центрального процессорного устройства и счетно-импульсных каналов, блок аналоговых каналов, блок разделения аналоговых сигналов, и монитора. Каждый кейс для удобства перемещения оснащен краевыми роликами и выдвижной ручкой.

Комплексы измерительно-вычислительные ТН-01 модификаций 10 и 12 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 12).

Комплексы измерительно-вычислительные ТН-01 модификаций 11 и 13 состоят из шкафа ИВК, построенного на базе одного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 13).

Комплекс измерительно-вычислительный ТН-01 размещается в запираемом шкафу или ударопрочных кейсах (для модификации 09).

Комплексы измерительно-вычислительные ТН-01 обеспечивают вычисления:

• - температуры нефти и нефтепродуктов;

• - избыточного давления нефти и нефтепродуктов;

• - объемного и массового расхода нефти и нефтепродуктов;

• - вязкости нефти;

• - содержания воды в нефти;

• - содержания серы в нефти;

• - объема и массы брутто нефти, объема и массы нефтепродуктов;

• - массы нетто нефти;

• - средневзвешенных значений температуры нефти и нефтепродуктов;

• - средневзвешенных значений избыточного давления нефти и нефтепродуктов;

• - средневзвешенных значений плотности нефти и нефтепродуктов;

• - средневзвешенных значений вязкости;

• - средневзвешенных значений содержания воды;

• - средневзвешенных значений содержания серы;

• - плотности нефти и нефтепродуктов в рабочих условиях;

• - плотности нефти и нефтепродуктов, приведенной в соответствии с Р 50.2.076-2010 «Рекомендации по метрологии. ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа);

- объема нефти и нефтепродуктов, приведенного к (температура 15 °С и 20 °С, избыточное давление 0 МПа).

Комплексы измерительно-вычислительные ТН-01 выполняют следующие функции:

• - обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 «Рекомендация. ГСИ. Преобразователи расхода турбинные. Методика поверки», МИ 3287-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки», МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», МИ 3233-2009 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция». Методика поверки установками поверочными трубопоршневыми», МИ 3265-2010 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», МИ 3266-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода эталонные. Методика поверки», МИ 3267-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки с помощью эталонного преобразователя объемного расхода», МИ 3312-2011 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности», МИ 32722010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности», МИ 3288-2010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности», МИ 3189-2009 «Рекомендация. ГСИ. Счетчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management». Методика поверки комплектом трубопоршневой поверочной установки или компакт-прувера и поточного преобразователя плотности», ГОСТ Р 8.908-2015 «ГСИ. Средства измерений объемного расхода нефти и нефтепродуктов. Испытания, поверка и калибровка с применением трубопоршневых поверочных установок», МИ 3234-2009 «Рекомендация. ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

• - обработку результатов измерений при проведении поверки поверочных установок в соответствии с МИ 3155-2008 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика», МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

• - обработку результатов измерений при проведении поверки поточных преобразователей плотности в соответствии с МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных преобразователей плотности в соответствии с МИ 3532-2015 «Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных вискозиметров в соответствии с И-17.060.00-ЦМО-008-14 «Инструкция. Поточный вискозиметр. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных влагомеров в соответствии с И-17.060.00-ЦМО-009-14 «Инструкция. Поточный влагомер. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

- управление электроприводом исполнительного механизма поверочной установки (четырехходового крана) и приводами автоматических пробоотборников (для модификаций 10, 11, 12 и 13).

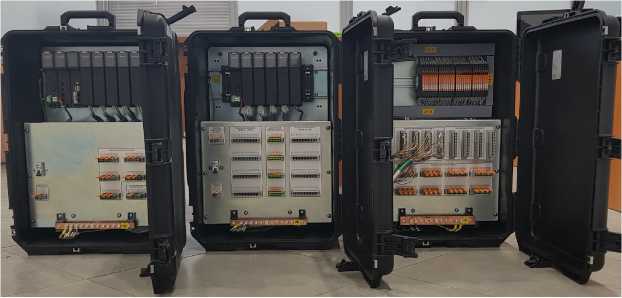

Общий вид средства измерений представлен на рисунке 1.

Примечание - Общий вид может отличаться от представленных на рисунке 1 в части установленных на лицевой двери шкафов моделей мониторов, расположения вентиляционных решеток и т.д.

г) модификация 09

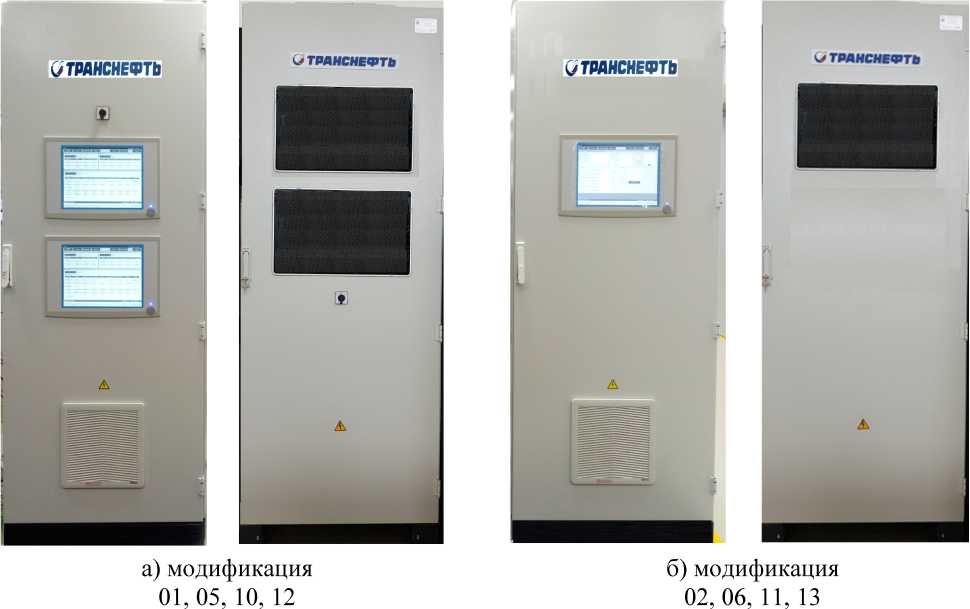

Рисунок 1 - Общий вид средства измерений

в) модификация

03, 04, 07, 08

Пломбировка комплекса измерительно-вычислительного ТН-01 осуществляется путем пломбировки контроллера программируемого логического REGUL RX00, входящего в состав комплекса измерительно-вычислительного ТН-01, нанесением знака поверки методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа или передней панели кейса.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

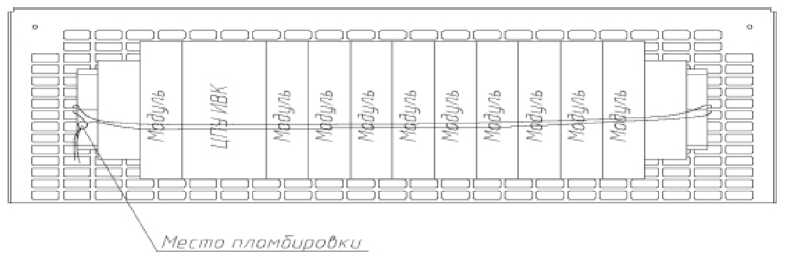

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки контроллера программируемого логического REGUL RX00

Заводской номер комплекса измерительно-вычислительного ТН-01 наносится на маркировочную табличку, закрепленную на внутренней или внешней стороне двери шкафа или крышки кейса, с помощью специализированного струйного принтера с термическим закреплением печати.

В комплексах измерительно-вычислительных ТН-01 применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть.

ПО комплекса измерительно-вычислительного ТН-01 предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, содержания воды, содержания серы, плотности, вязкости, вычислений расхода и количества нефти и нефтепродуктов, индикации результатов измерений, сохранения результатов измерений и настроек комплекса измерительно-вычислительного ТН-01 в архивах, настройки и проведения диагностики комплекса измерительно-вычислительного ТН-01.

Комплекс измерительно-вычислительный ТН-01 создает и хранит данные двухчасовых, сменных, суточных и месячных отчетов, паспортов качества нефти и валовых актов приема-сдачи нефти и нефтепродуктов.

Комплекс измерительно-вычислительный ТН-01 обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей.

Уровень защиты метрологически значимой части ПО комплекса измерительновычислительного ТН-01 «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические характеристики комплексов измерительно-вычислительных ТН-01 нормированы с учетом влияния программного обеспечения.

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

3. Алгоритм вычисления цифрового идентификатора - CRC32

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку, закрепленную на внутренней или внешней стороне двери шкафа или крышки кейса, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов руководства по эксплуатации и паспорта по центру типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» части 1 руководства по эксплуатации.

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

АКТН.421000.600ТУ Комплексы измерительно-вычислительные ТН-01. Технические условия

Акционерное общество «Транснефть - Верхняя Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Адрес: 603034, Россия, г. Нижний Новгород, Комсомольское шоссе, д. 4 а

Юридический адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, 4/1 Телефон: (831) 438-22-00, факс: (831) 438-22-05

Web-сайт: http://vvmn-nn.transneft.ru

E-mail: referent@tvv.transneft.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 48

Регистрационный № 67701-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Усилители УП-АЭ

Усилители УП-АЭ (далее - усилители) предназначены для аналогово-цифрового преобразования напряжения переменного тока.

Принцип действия усилителей заключается в преобразовании входных аналоговых сигналов напряжения переменного тока в значения напряжения переменного тока в цифровом виде с помощью математических расчетов, заложенных в программном обеспечении.

Конструктивно усилители выполнены в виде металлического короба.

Подвод кабелей внешних подключений выполнен на торцах усилителей.

К данному типу усилителей относятся усилители УП-АЭ двух модификаций: УП-АЭ ДКНБ.687281.047 и УП-АЭ ДКНБ.687281.047-01, которые отличаются габаритными размерами, массой и рабочей частотой.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус усилителя, и имеет цифровое обозначение.

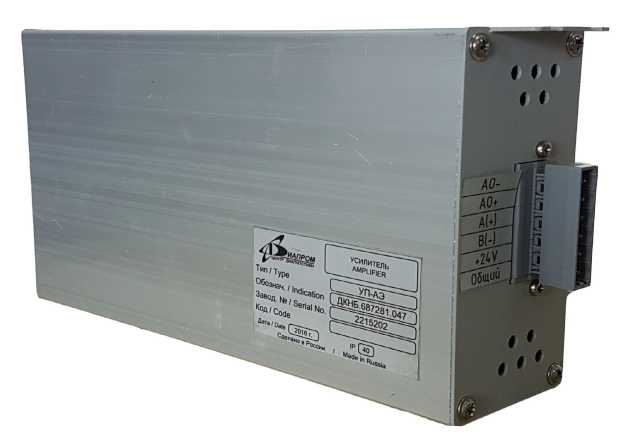

Рисунок 1 - Общий вид усилителей УП-АЭ

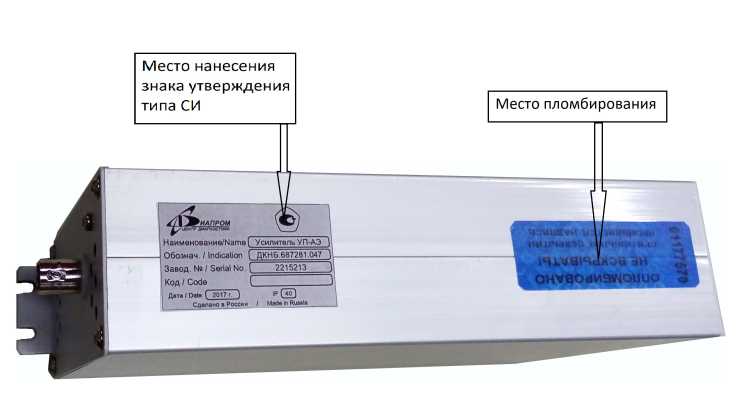

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа

Программное обеспечение (далее - ПО), устанавливающееся на жесткий диск компьютера, служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Метрологические характеристики усилителей нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик офсетной печатью (или другим способом, не ухудшающим качества).

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа УП-АЭ» руководства по эксплуатации ДКНБ.687281.047РЭ

Приказ Росстандарта от 31.07.2018 №1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта от 30.12.2019 № 3463 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения ДКНБ.687281.047ТУ Усилители УП-АЭ. Технические условия

Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД») ИНН 7721502754

Юридический адрес: 249031, г. Обнинск, ул. Королева, д. 6, пом. 22-23, ч.зд. 2в, этаж 2

Адрес производства: 109518, г. Москва, Зеленый проспект, д.5/12 с3

Телефон (факс): 8 (495) 690-91-95

Web-сайт: http://www.diaprom.com

E-mail: diaprom@diaprom.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 48

Лист № 1 Регистрационный № 17023-08                                           Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регуляторы микропроцессорные 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12

Измерители-регуляторы микропроцессорные 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 (далее - приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров (давления, влажности, расхода, уровня и т.п.), значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал силы постоянного тока, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.

Принцип действия приборов основан на измерении и преобразовании входных сигналов, получаемых от первичных преобразователей различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей их обработкой микропроцессором и последующем отображении результатов измерений на цифровом индикаторе, а также, в зависимости от исполнения приборов, преобразовании на цифро-аналоговом преобразователе (ЦАП) входного сигнала в аналоговый сигнал силы или напряжения постоянного тока. В зависимости от значения измеренного сигнала приборы могут осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления (четырех типов), настенного крепления (двух типов) и монтажа на DIN-рейку. На лицевой панели приборов размещены цифровые индикаторы (1 индикатор - для исполнения с типом входа и исполнением индикации У; 2 индикатора - для исполнений с типом входа и исполнением индикации У2 и У3) с управляющими кнопками. Клеммы для внешнего подключения расположены на задней панели у приборов для щитового крепления и на передней у приборов для монтажа на DIN-рейку.

Приборы имеют несколько моделей и выпускаются в различных исполнениях, отличающихся количеством входных (выходных) каналов измерения и (или) регулирования, типом корпуса, исполнением индикации, наличием либо отсутствием интерфейсного выхода RS-485, климатическим исполнением.

В каждом канале выполняются функции двух-, трехпозиционного регулирования, либо пропорционально - интегрально - дифференциального (ПИД) регулирования.

Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы силы или напряжения постоянного тока.

Структура условного обозначения исполнений приборов представлена на рисунке 1.

Тип корпуса

Тип входа и исполнение индикации

Тип выхода

Дополнительный выход

Климатическое исполнение

Рисунок 1 - Структура условного обозначения исполнений приборов

Модель прибора:

2ТРМ0 - измеритель микропроцессорный двухканальный (с двумя каналами измерения без выходных каналов регулирования);

2ТРМ1 - измеритель-регулятор микропроцессорный двухканальный (с двумя каналами измерения и регулирования);

ТРМ1 - измеритель-регулятор микропроцессорный одноканальный (с одним каналом измерения и регулирования);

ТРМ10 - измеритель ПИД-регулятор микропроцессорный одноканальный (с одним каналом измерения и регулирования);

ТРМ12 - измеритель ПИД-регулятор микропроцессорный (с одним каналом измерения и регулирования для управления задвижками с электроприводом с типом входа и исполнением индикации У и с двумя каналами измерения и регулирования для управления задвижками с электроприводом с типом входа и исполнением индикации У2 и У3).

Тип корпуса:

Н - корпус для настенного крепления;

Н2 - корпус для настенного крепления;

Щ1 - корпус для щитового крепления;

Щ2 - корпус для щитового крепления;

Щ5 - корпус для щитового крепления;

Щ11 - корпус для щитового крепления;

Д - корпус для крепления на DIN - рейку.

Тип входа и исполнение индикации:

У - универсальный измерительный вход, один 4-х разрядный светодиодный цифровой индикатор красного цвета;

У2 - универсальный измерительный вход, два 4-х разрядных светодиодных цифровых индикатора красного цвета;

У3 - универсальный измерительный вход, два 4-х разрядных светодиодных цифровых индикатора зеленого цвета.

Тип выхода:

Р - реле электромагнитное;

К - оптопара транзисторная n-p-n-типа;

С - оптопара симисторная;

И - цифро-аналоговый преобразователь «диапазон аналогового выходного сигнала силы постоянного тока от 4 до 20 мА»;

У - цифро-аналоговый преобразователь «диапазон аналогового выходного сигнала напряжения постоянного тока от 0 до 10 В»;

Т - выход для управления внешним твердотельным реле.

Дополнительный выход (только для типов входа и исполнений индикации У2 и У3): RS - интерфейс RS-485;

отсутствует - встроенный источник постоянного напряжения 24 В.

Климатическое исполнение (только для типа входа и исполнения индикации У): отсутствует - стандартное исполнение с температурным диапазоном рабочих условий измерений от минус 20 до плюс 50 °С;

С - исполнение с расширенным температурным диапазоном рабочих условий измерений от минус 40 до плюс 50 °С.

Заводской номер наносится на корпус прибора методом лазерной гравировки в виде цифрового кода.

Общий вид приборов представлен на рисунках 2 - 8.

Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование приборов не предусмотрено.

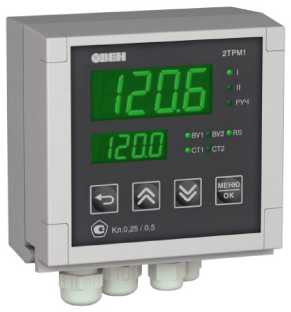

Рисунок 2 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Н

Исполнение с типом входа и исполнением индикации У2

Исполнение с типом входа и исполнением индикации У3

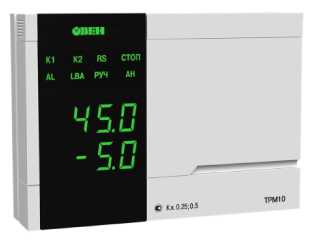

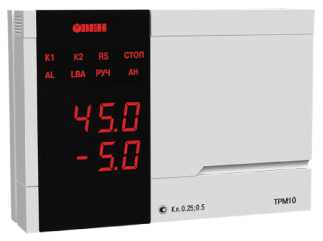

Рисунок 3 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Н2

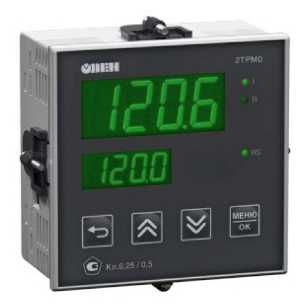

Рисунок 4 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Щ1

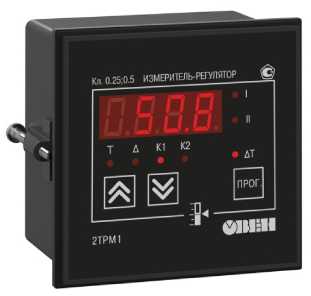

Рисунок 5 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Щ11

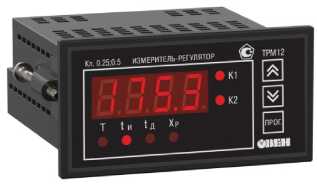

Рисунок 6 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Щ2

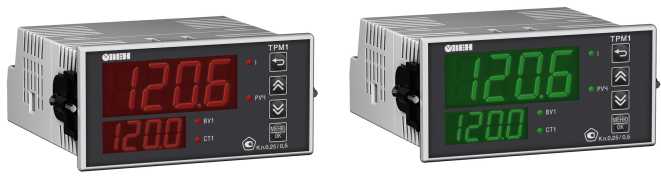

Рисунок 7 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Щ5

Исполнение с типом входа и исполнением индикации У3

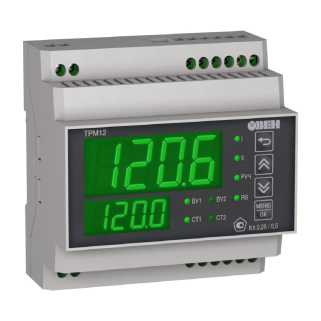

Рисунок 8 - Общий вид измерителей-регуляторов микропроцессорных

2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в корпусе типа Д

Приборы имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования электрических сигналов сопротивления, напряжения постоянного тока или силы постоянного тока в значения физической величины. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014, данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО приборов приведены в таблицах 1 - 6.

Таблица 1 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных 2ТРМ0 в исполнении с типом входа и исполнением индикации У

Таблица 2 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных 2ТРМ1 в исполнении с типом входа и исполнением индикации У

Таблица 3 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных ТРМ1 в исполнении с типом входа и исполнением индикации У

Таблица 4 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных ТРМ10 в исполнении с типом входа и исполнением индикации У

Таблица 5 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных ТРМ12 в исполнении с типом входа и исполнением индикации У

Таблица 6 - Идентификационные данные ПО измерителей-регуляторов микропроцессорных 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 в исполнениях с типом входа и исполнением индикации У2 и У3

Метрологические и технические характеристики

Таблица 7 - Метрологические характеристики исполнений приборов с типом входа и исполнением индикации У

Таблица 8 - Метрологические характеристики исполнений приборов с типом входа и исполнением индикации У2 и У3

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, составляют не более 0,2 от пределов допускаемой приведенной основной погрешности для исполнений приборов с типом входа и исполнением индикации У и не более 0,25 от предела допускаемой основной приведенной погрешности для исполнений приборов с типом входа и исполнением индикации У2 и У3.

Таблица 9 - Метрологические характеристики исполнений приборов с типами выходов И и У

Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, составляют не более 0,5 от предела допускаемой приведенной основной погрешности преобразования.

Таблица 10 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку или корпус прибора любым технологическим способом.

Лист № 11 Всего листов 11 Комплектность средства измерений

Таблица 11 - Комплектность приборов

приведены в разделе 6.1 «Принцип действия» руководства по эксплуатации.

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 4217-041-46526536-2013 «Измерители-регуляторы микропроцессорные 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12. Технические условия»

Общество с ограниченной ответственностью (ООО)

«Производственное Объединение ОВЕН»

Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5

Тел.: (495) 221-60-64, факс (495) 728-41-45.

E-mail: support@owen.ru. Web-сайт: http://www.owen.ru/

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
