Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

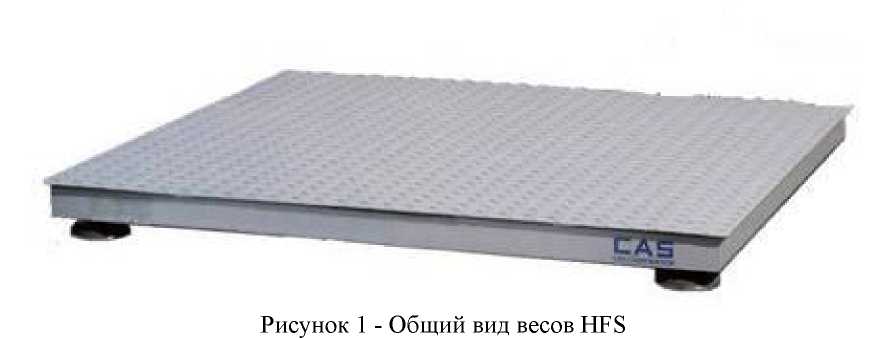

Общий вид ГПУ весов HFS представлен на рисунке 1, весов R - на рисунке 2. Общий вид весоизмерительных индикаторов представлен на рисунке 3.

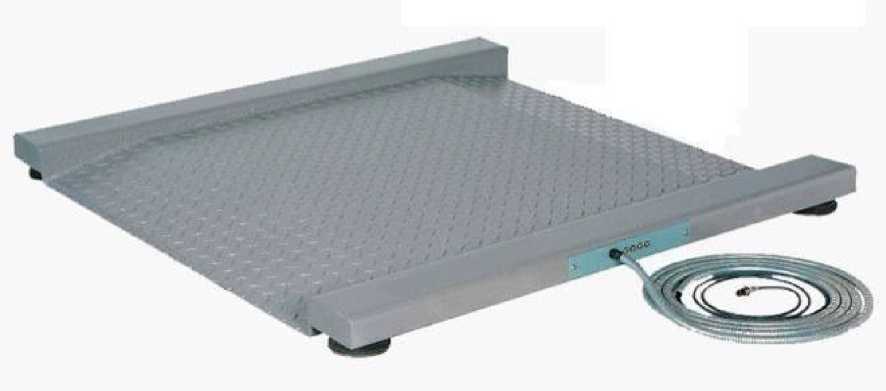

Рисунок 2 - Общий вид весов R

CI-5010A, CI-5200A

CI-6000A

CI-2400BS

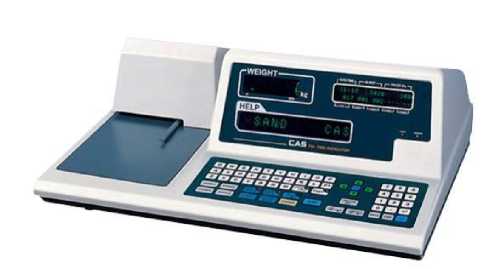

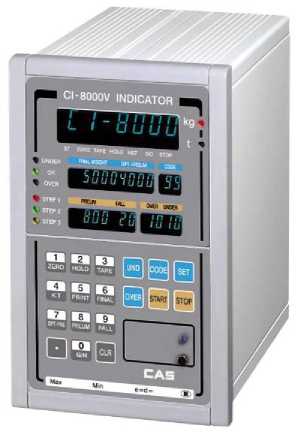

CI-8000V

CI-200A, CI-200S/SC

CI-201A, CI-201S/SC

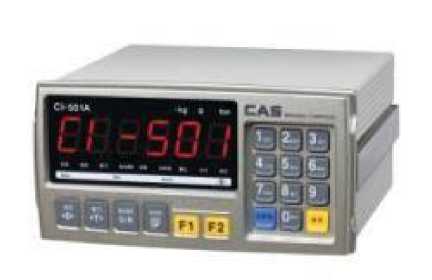

CI-501, CI-502

CI-503, CI-505, CI-507

CI-1560

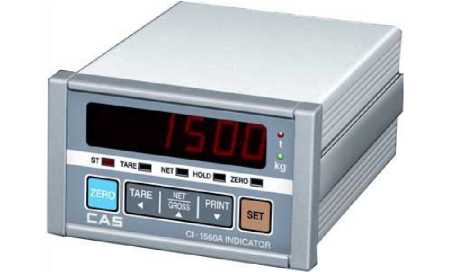

CI-1580A

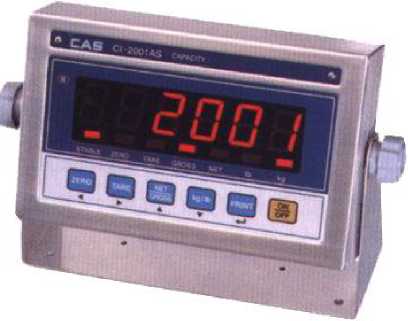

CI-2001AS

CI-2001AC

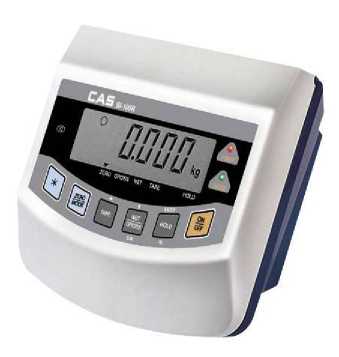

BI-100R, BI-100RB

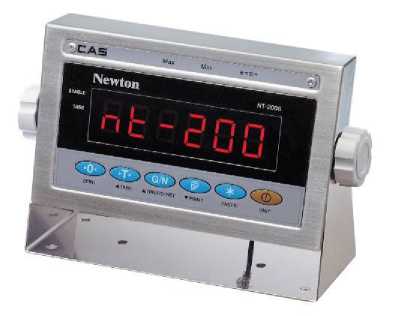

NT-200A, NT-200S

NT-201A, NT-201S

NT-600A

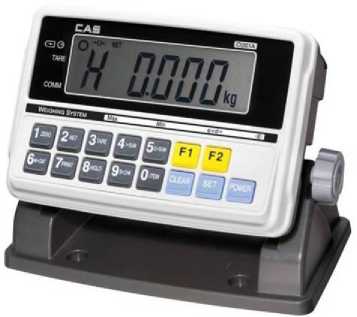

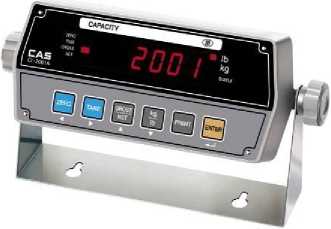

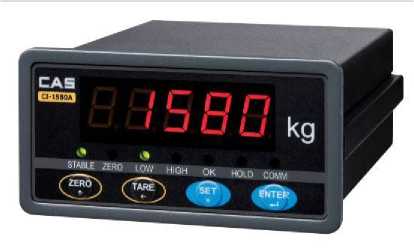

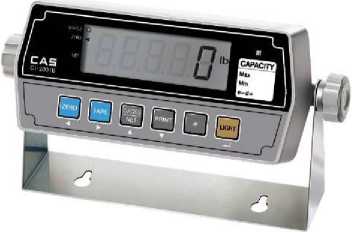

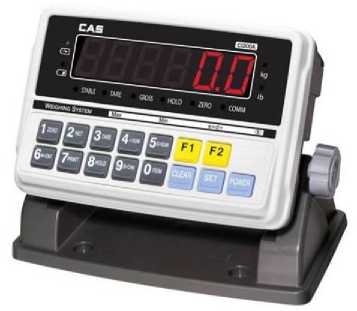

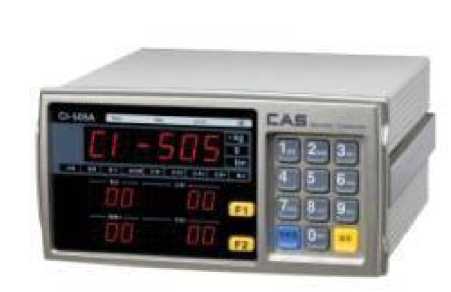

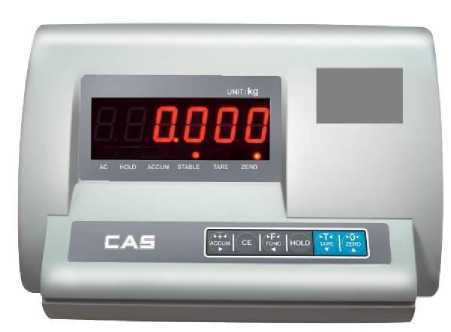

Рисунок 3 - Общий вид индикаторов весов

PDI

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов Hercules-HFS имеет вид X1HFS X2, где:

X1 - максимальная нагрузка в килограммах.

X2 - габаритные размеры платформы в дециметрах в соответствии с таблицей 4.

Обозначение модификаций весов Hercules-R имеет вид R-X1, где:

X1 - максимальная нагрузка в килограммах.

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности (III);

- значения Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

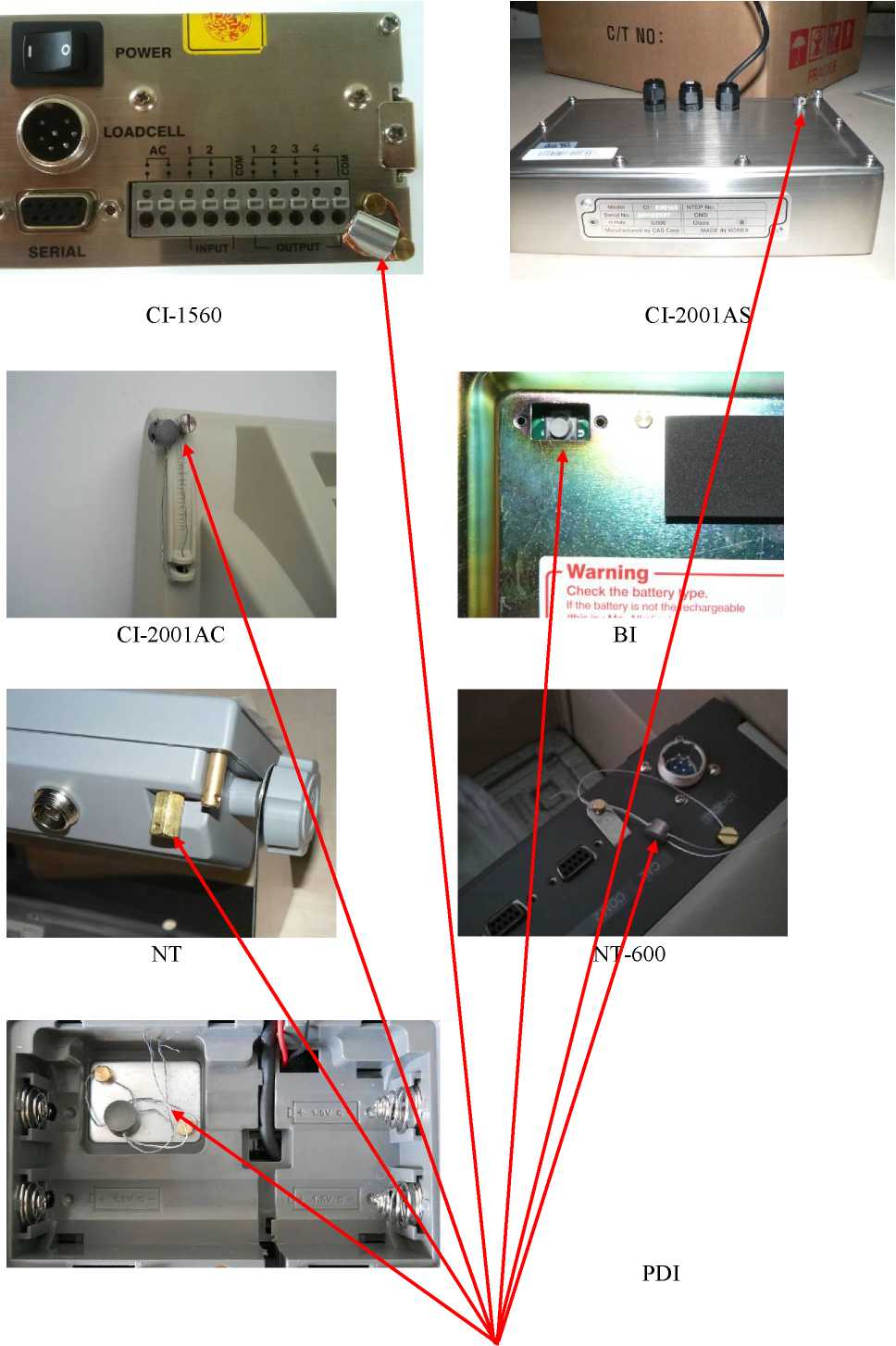

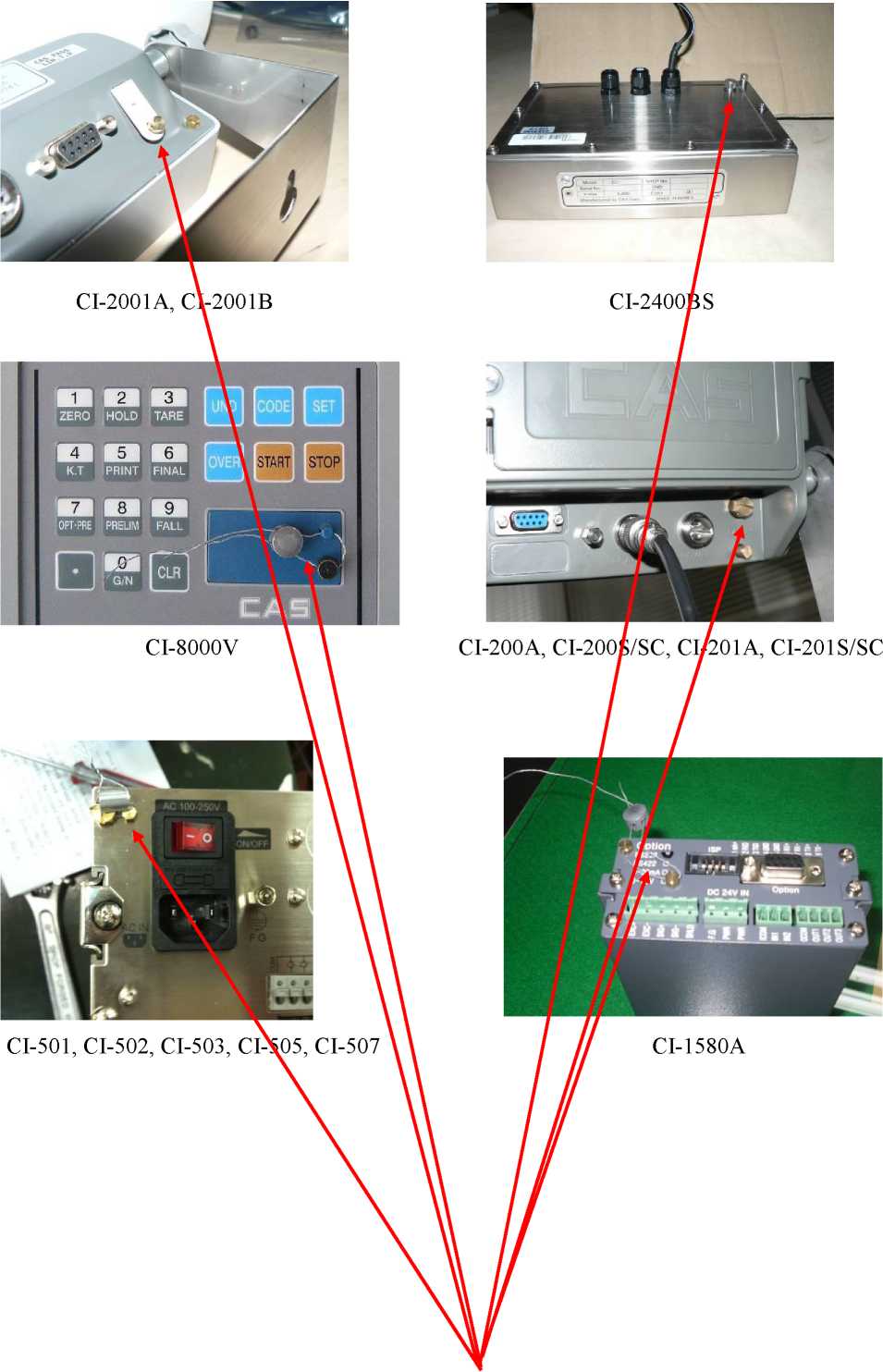

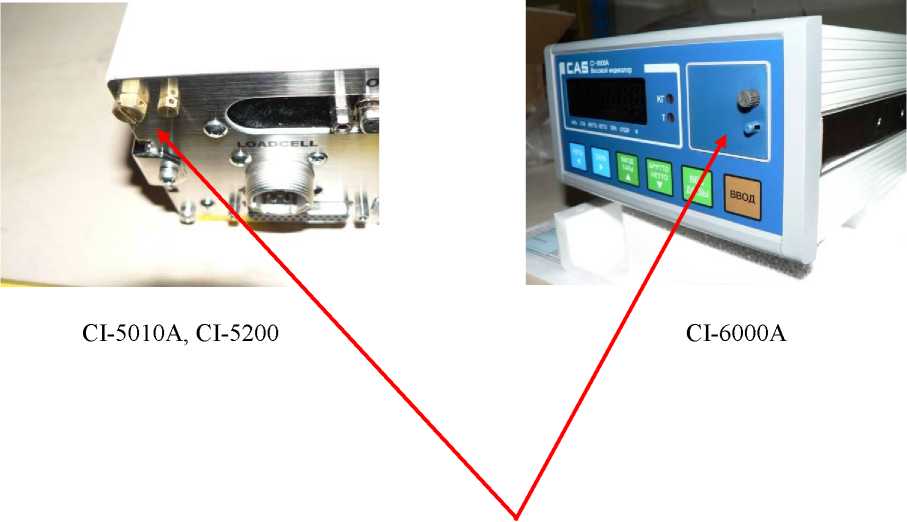

Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 4.

Место пломбировки весов

CI-2001A, CI-2001B

CI-501, CI-502, CI-503, CI-505, CI-507

CI-200A, CI-200S/SC, CI-201A, CI-201S/SC

CI-1580A

CI-8000V

Место пломбировки весов

Рисунок 4 - Место пломбировки весов

Таблица 7

Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.

Таблица 4

Таблица 5

аблица 6 - Г абаритные размеры
