Номер по Госреестру СИ: 56675-14
56675-14 Датчики весоизмерительные тензорезисторные
(DSB2, BCL)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные DSB2, BCL (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Аналитический паспорт типа средства измерений
56675-14 — Датчики весоизмерительные тензорезисторные
DSB2, BCL
Фирма "CAS Corporation"
КОРЕЯ, РЕСПУБЛИКА
МПИ: 1 год
Действует
4
организаций5
владельцев0
версий15
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 2.3
5
Владельцев СИ
эффективное число: 3.1
10
Экземпляров СИ
по агрегатам владельцев / организаций
80%
Периодические поверки
первичные: 20%
0%
Непригодность
0 извещений
93.3%
Поверки юрлиц
доля в общем объёме
4 359 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
2 019,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 400
Концентрация поверителей
HHI; доля топ-5: 100%
3 200
Концентрация владельцев
HHI; доля топ-5: 100%
7
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
45
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 15 поверок; пик пришёлся на 2024 год (6).
- Последний завершённый год показал снижение на 66.7% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -15.9%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 4400), доля топ-5 — 100%.
- В базе найдено 5 владельцев и 10 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 359 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 019,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2024 — 6
Долгосрочный CAGR: -15.9%
Активных версий: 0
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 5 | 9 | 1,80 |
| ФБУ «Ростест-Москва» | Юридические лица | 2 | 2 | 1,00 |
| ФБУ «Ростест-Москва». | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

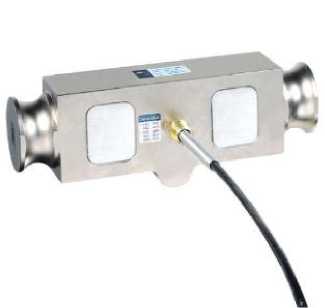

Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.

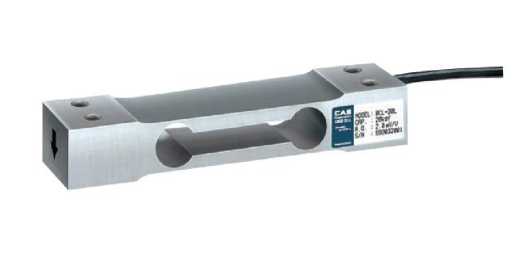

Датчики весоизмерительные тензорезисторные
Рисунок № 2
Общие сведения
Дата публикации - 05.06.2023
Срок свидетельства - 15.01.2029
Номер записи - 191206
ID в реестре СИ - 531785
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BCL-10L, BCL, мод. BCL-10L, BCL-30L, BCL-3L, BCL-6L, BLC-10L, Нет модификации
Производитель
Изготовитель - Фирма "CAS Corporation"
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№225 от 2014.02.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56670-14 по 56678-14,31654-14,56679-14 по 56685-14)
№2604 от 2017.11.24 О переоформлении свидетельства об утверждении типа средства измерений № 55432 "Весы неавтоматического действия СКАТ" и внесении изменений в описание типа
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
№1508 от 2021.07.28 О внесении изменений в сведения об утвержденном типе средств измерений
№2311 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений
№920 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
№172 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№600 от 2023.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№2268 от 2023.10.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№1491 от 2024.06.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№978 от 2026.05.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (DSB2, BCL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56675-14 Датчики весоизмерительные тензорезисторные (DSB2, BCL) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
53450-13 Анализаторы цепей скалярные (Р2М-40) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
56675-14 Датчики весоизмерительные тензорезисторные (DSB2, BCL) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
66555-17 Датчики весоизмерительные тензорезисторные (ТЕМ-252) ООО "Инженерный центр "АСИ" (РОССИЯ г.Кемерово) |
|
56675-14 Датчики весоизмерительные тензорезисторные (DSB2, BCL) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
53636-13 Датчики весоизмерительные тензорезисторные (С и Н) Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») (РОССИЯ Московская область, г.о. Люберцы, д.п. Красково) |
Все средства измерений Фирма "CAS Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50312-12 19.06.2027 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50312-12 29.06.2017 |
Весы электронные, DB-II, CK и HB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50313-12 15.05.2027 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50313-12 29.06.2017 |
Весы электронные, LP, CL, AP, PR Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50314-12 08.06.2027 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50314-12 29.06.2017 |
Весы электронные, NC, Caston-I (THA), Caston-II (THB) и Caston-III (THD) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50315-12 08.06.2027 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50315-12 29.06.2017 |
Весы электронные, SW, PW, AD и PDS-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50581-12 05.07.2027 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50581-12 20.07.2017 |
Весы электронные, CS, AC и EC-II Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50692-12 05.07.2027 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
50692-12 27.07.2017 |
Весы электронные, CAU Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50968-12 24.05.2027 |
Приборы весоизмерительные, CI, BI, NT и PDI Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
51165-12 13.09.2017 |
Весы электронные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
51261-12 17.08.2027 |
Датчики весоизмерительные тензорезисторные, BS, BSA, BSS, BSH, HBS, BCA и BCM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
52881-13 05.03.2018 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
53259-13 13.03.2028 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
53259-13 22.04.2018 |
Весы электронные, Hercules-HFS и Hercules-R Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54021-13 23.05.2029 |
Весы электронные автомобильные, RW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
54471-13 26.06.2029 |
Датчики весоизмерительные тензорезисторные, WBK-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
54472-13 28.06.2029 |
Терминалы весоизмерительные, CI, NT Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
55922-13 08.11.2029 |
Весы электронные, FW500, ED, ED-H, EC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56675-14 27.02.2019 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56685-14 17.01.2029 |
Датчики весоизмерительные тензорезисторные, WBK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 06.03.2019 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
56799-14 17.01.2029 |
Весы электронные, PDSII Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57191-14 21.04.2019 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58663-14 15.07.2029 |
Весы электронные лабораторные, CUX/CUW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58664-14 15.07.2029 |
Весы электронные торговые, ERJr, ERPlus Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58665-14 15.07.2029 |
Весы электронные складские, CPS Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
59810-15 06.12.2029 |
Весы электронные напольные, DL, DB-H, ND, BW, EB, PB Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59811-15 06.12.2029 |
Весы электронные лабораторные, CBL, CBX/CBW Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63123-16 17.02.2031 |
Весы электронные лабораторные, XE Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
63268-16 24.02.2031 |
Устройства обработки аналоговых данных, WTM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65054-16 09.09.2026 |
Весы электронные настольные, SWN Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
65055-16 09.09.2026 |
Весы электронные напольные, HD Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
68370-17 15.08.2027 |
Индикаторы весоизмерительные, CI-600A Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
71685-18 28.06.2029 |
Весы электронные лабораторные, MW, MWII, MWP Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72973-18 30.10.2029 |
Устройства весоизмерительные автоматические, CCK Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
73191-18 21.11.2029 |
Весы электронные, PDC и PRII-D Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56798-14 15.01.2029 |
Датчики весоизмерительные тензорезисторные, SBA Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
56675-14 15.01.2029 |
Датчики весоизмерительные тензорезисторные, DSB2, BCL Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57191-14 20.02.2029 |
Датчики весоизмерительные тензорезисторные, LS, LSC, MNC Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
59999-15 18.12.2024 |
Весы неавтоматического действия, CWM Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82108-21 07.07.2026 |
Весы электронные, PR-C Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Датчики весоизмерительные тензорезисторные (DSB2, BCL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 0 | 9 | 0 | 8 | 0 | 8 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Датчики весоизмерительные тензорезисторные (DSB2, BCL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2041 | 2256 |
|
ФБУ Белгородский ЦСМ Белгородская область |
2471 | 2256 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на датчике, и эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным DSB2, BCLГОСТ 8.631-2013 Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на паспорт.
Изготовитель
Фирма «CAS Corporation», Республика Корея#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
Заявитель
МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
ИНН 9909006133
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Тел./факс: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: Office@vniims.ru
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков DSB2, BCL - сдвиговая деформация. Датчики изготавливаются из никелированной стали (DSB2) и анодированного алюминия (BCL).
BCL
Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков DSB2 имеет вид DSBX1-X2, где X1 - обозначение модификации «2» или «II».
X2 - обозначение максимальной нагрузки в тоннах.
Обозначение модификаций весоизмерительных датчиков BCL имеет вид BCL-X1, где X1 - обозначение максимальной нагрузки в тоннах.
Пломбирование датчиков весоизмерительных тензорезисторных DSB2, BCL не предусмотрено.
Таблица 1 - датчиков DSB2
|
Модель |
DSB2-10 |
DSB2-20 (DSBII-40KLB) |
DSB2-25 |
DSB2-30 |
DSB2-40 |
DSB2-50 |
|
Максимальная нагрузка (Emax), т |
10 |
20 |
25 |
30 |
40 |
50 |
|
Класс точности по ГОСТ 8.631-2013 |
C3 | |||||
|
Максимальное число поверочных интервалов (nmax) |
3000 | |||||
|
Минимальная нагрузка (Emin), т |
0 | |||||
|
Значение поверочного интервала (v), кг |
Emax/nmax | |||||
|
Минимальный поверочный интервал (vmjn) |
Emax/6000 | |||||
|
Номинальный относительный выходной сигнал, мВ/В |
3 | |||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | |||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | |||||
|
Обозначение по влажности |
CH | |||||
|
Напряжение питания, В |
От 10 до 15 | |||||
|
Входное сопротивление, Ом |
800±40 | |||||
|
Выходное сопротивление, Ом |
700±7 | |||||
|
Особые предельные значения температуры, °C |
от -40 до +40 | |||||
|
Г абаритные размеры, мм |
210x76x49 |
292x88x49 |
368x119x 74 | |||
|
Масса, кг, не более |
4,5 |
4,5 |
6,5 |
6,5 |
6,5 |
8,5 |
Таблица 2 - датчиков BCL
|
Модель |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
|
6L |
10L |
15L |
20L |
30L |
60L |
100L |
150L |
200L | |
|
Максимальная нагрузка (Emax), кг |
6 |
10 |
15 |
20 |
30 |
60 |
100 |
150 |
200 |
|
Класс точности по ГОСТ 8.631-2013 |
D1, C3 |
D1 | |||||||
|
Максимальное число повероч- |
1000, |
1000, |
1000, |
1000, |
1000, |
1000 |
1000 |
1000 |
1000 |
|
ных интервалов (nmax) |
3000 |
3000 |
3000 |
3000 |
3000 | ||||
|
Минимальная нагрузка (Emin), т |
0 | ||||||||
|
Значение поверочного интерва- |
Emax/nmax | ||||||||
|
ла (v), кг | |||||||||
|
Минимальный поверочный интервал (vmin) |
Е |
max/6000 | |||||||
|
Номинальный относительный выходной сигнал, мВ/В |
2 | ||||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | ||||||||
|
Обозначение по влажности |
CH | ||||||||
|
Напряжение питания, В |
от 10 до 15 | ||||||||
|
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- |
BCL- | |
|
Модель |
6L |
10L |
15L |
20L |
30L |
60L |
100L |
150L |
200L |
|
Входное сопротивление, Ом |
4 |
Г20±40 | |||||||
|
Выходное сопротивление, Ом |
350±3,5 | ||||||||
|
Предельные значения темпера- |
от - |
10 до +40 | |||||||
|
туры, °C | |||||||||
|
Г абаритные размеры, мм |
130x30x22 |
150x35x40 | |||||||
|
Масса, кг, не более |
0,7 |
1,5 | |||||||
Таблица 3 - Пределы допускаемой погрешности
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500n вкл. |
±0,35v |
|
св. 500n до 2000n вкл. |
±0,70n |
|
св. 2000n |
±1,05v |
