МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 мая 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений Xs 47062 «Весы электронные NC, Caston-I (THA), Caston-II (ТНВ) и Caston-Ш (THD)» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского Представительства «КАС КОРПОРЭЙШН» б/д приказываю:

L Внести изменения в описание типа на весы электронные NC, Caston-I (THA), Caston-II (ТНВ) и Caston-Ш (THD), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50314-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 47062 «Весы электронные NC, Caston-I (THA), Caston-II (ТНВ) и Caston-Ш (THD)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50314-12, в связи с заменой документа на методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин)

обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием—хшда—м^хдохда юридическому лицу или ин, щвидчтв®м«ндаи®«д1_^________________

^v                      хранится в системе электронного документооборота

• 4. Контроль за ИСПОЛН                                   з 1 собой.

метролотии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат; 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 942

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные NC, Caston-I (THA), Caston-II (TUB) и Caston-III (THD)

Весы электронные NC, Caston-I (THA), Caston-II (ТНВ) и Caston-III (THD) (далее весы) предназначены для определения массы различных грузов.

Конструктивно весы состоят из грузоприемного устройства в форме крюка с проушиной, скобы для подвески весов и корпуса весов, в котором установлен индикатор с клавиатурой. Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса.

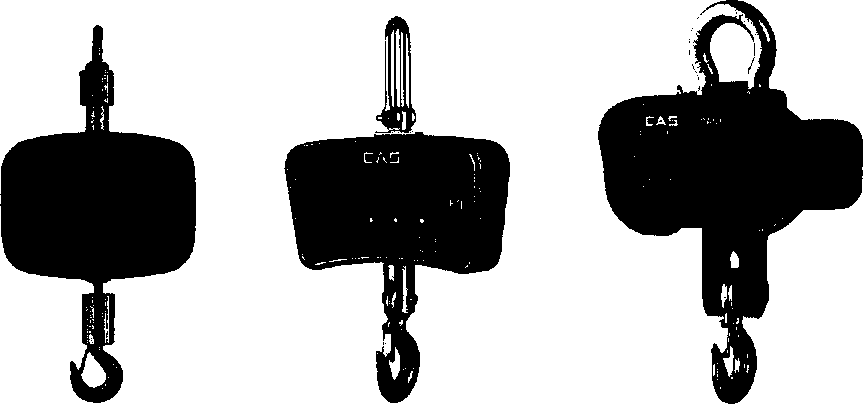

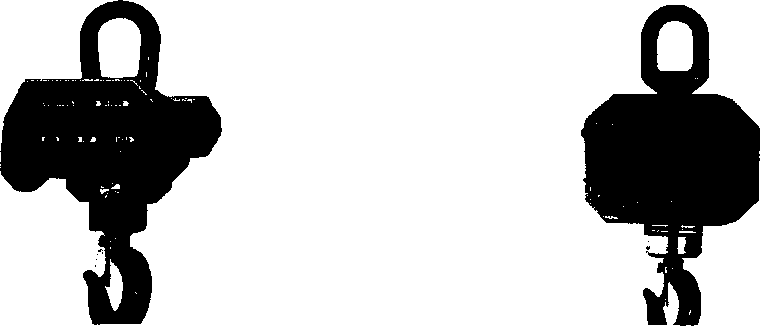

Общий вид весов представлен на рисунке 1.

Весы NC

Весы Caston-П (ТНВ)                          Весы Caston-III (THD)

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее. Управление весами осуществляется с помощью клавиш, расположенных на корпусе весов, или на пульте дистанционного управления.

Питание весов осуществляется от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

Обозначение модификаций весов NC имеет вид NC-Xj, где Xj- обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение модификаций весов Caston-I (ТНА) имеет вид Xi ТНА где X] - обозначение максимальной нагрузки (Мах) в тоннах.

Обозначение модификаций весов Caston -II (ТНВ) имеет вид X] ТНВ где Xi - обозначение максимальной нагрузки (Мах) в тоннах.

Обозначение модификаций весов Caston -III (THD) имеет вид Xj THD Х2, где: X]- обозначение максимальной нагрузки (Мах) в тоннах;

Х2 - RF (если присутствует) - пульт управления по радиоканалу с дисплеем.

Весы CASTON-I (ТНА) имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую несбрасываемый счетчик входов в данный режим.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, NC-100);

• - класс точности (III);

• - значения Max, Min, е;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место нанесения пломбы

NC                CASTON-П (THB)        CASTON-Ш (THD)

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (и), действительная цена деления (</), интервалы взвешиваний приведены в таблицах 2, 3, 4, 5, 6.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7 - Технические характеристики

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

• 1. Весы.....................................................................................................................................1 шт.

• 2. Пульт дистанционного управления..................................................................................1 шт.

• 3. Руководство по эксплуатации...........................................................................................1шт.

• 4. Зарядное устройство..........................................................................................................1 шт.

Поверка

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4 для весов NC, в разделе 4.5 для весов Caston-I (ТНА), в разделе 3.4 для весов Caston-П (ТНВ) и в разделе 5 для весов Caston-Ш (THD).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационных документах.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021 -2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «CAS Corporation», Республика Корея.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 ИНН 9909006133

Тел/факс.: +7 (499) 703-44-03

E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
