МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№167__________

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 45513 «Весы неавтоматического действия HJ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО ВИБРА РУС от 2 ноября 2016 г. № 116/04, № 117/04 и № 118/04 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия HJ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49073-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 45513 «Весы неавтоматического действия HJ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49073-12, в связи внесением изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 45513 «Весы неавтоматического действия Ш» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

связей

г                              д

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «01» февраля 2017 г. №167

Изменения в описание типа на весы неавтоматического действия HJ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия Ш

Весы неавтоматического действия HJ (далее - весы), предназначены для статического измерения массы.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала), который может быть закреплен на кронштейне.

Общий вид весов показан на рисунке 1.

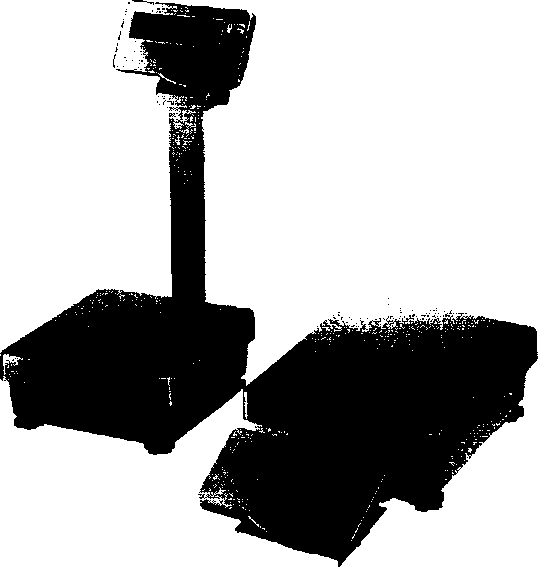

Рисунок 1 - Общий вид весов неавтоматического действия HJ.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) (для модификаций: HJR-17KSCE, HJR-22KSCE, HJR-33KSCE, HJR-62KSDCE).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы снабжены следующими функциями:

• - подсчет количества образцов;

• - взвешивание в различных единицах измерения массы (килограмм, грамм, карат);

• - взвешивание в процентах;

• - сигнализация о превышении нагрузки.

Весы выпускаются в следующих модификациях: HJ-17KSCE, HJR-17KSCE, Ш-22KSCE, HJR-22KSCE, HJ-33KSCE, HJR-33KSCE, HJ-62KSDCE, HJR-62KSDCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид HJ[R]-A[K][S][D]CE, где:

Ш - обозначение типа весов;

[R] - (если присутствует) означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности встроенным грузом;

А - обозначение максимальной нагрузки (Мах), в килограммах;

[К] - (если присутствует) означает весы с максимальной нагрузкой более 10 кг;

[S] - (если присутствует) означает, что в комплект поставки не входит кронштейн для крепления весоизмерительного прибора (терминала);

[D] - (если присутствует) означает, что весы оснащены цифровым показывающим устройством, с уменьшенным в 10 раз делением, в диапазоне от 0 до 6200 г включительно.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место нанесения защитной

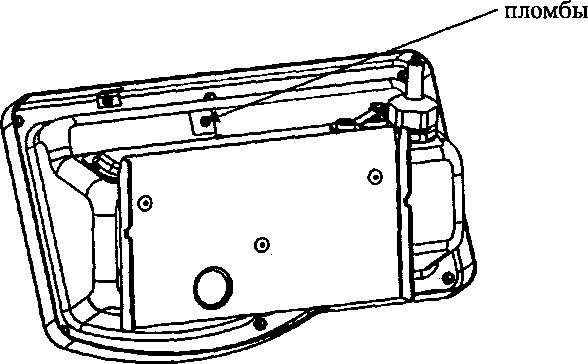

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней поверхности терминала (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю, при этом ПО также не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (w), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (шре) в зависимости от модификации весов приведены в таблице 2.

Таблица 2

Масса и габаритные размеры весов приведены в таблице 3.

Таблица 3

наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности Fj, F2, Mi по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.

приведены в эксплуатационном документе.

• 1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

• 3. Техническая документация изготовителя.

«Shinko Denshi Со., Ltd.», Япония.

3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan

Тел.: (81)-3-3835-4577

Факс (81)-3-5818-6066

Адрес электронной почты: shinko-denshi@vibra.co.jp

Адрес в Интернет: www.vibra.co.jp

Общество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус») 109428, Москва, Рязанский проспект, д. 26, стр. 13

Тел.: (495) 787-45-77

Факс (495) 721-88-41

Адрес электронной почты: info@vibra.ru

Адрес в Интернет: www.vibra.ru;www.acomrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46

Телефакс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
