ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

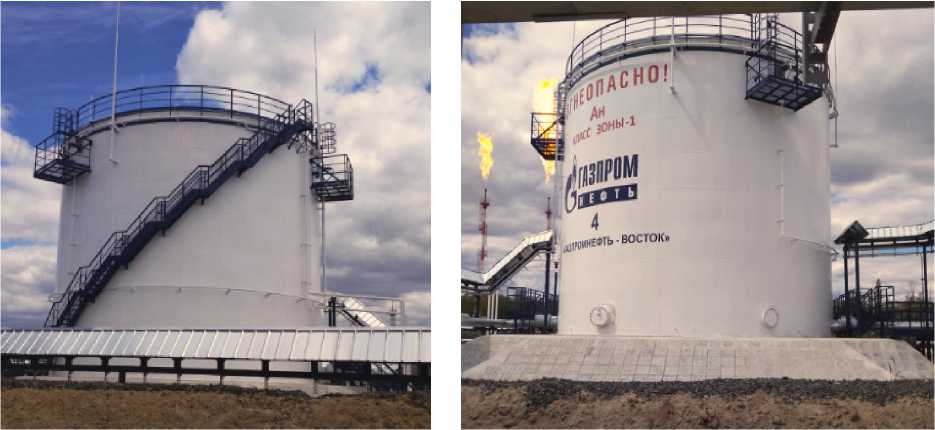

Резервуар стальной вертикальный цилиндрический

РВС-2000

Е

88299-23

4

Общество с ограниченной ответственностью "Регион" (ООО "Регион"), г. Самара

Общество с ограниченной ответственностью "Газ-промнефть-Восток" (ООО "Г азпром-нефть-Восток"), г. Томск

ОС

гост 8.570-2000

5 лет

Общество с ограниченной ответственностью "Регион" (ООО "Регион"), г. Самара

ФБУ "Томский ЦСМ", г. Томск

10.10.2022

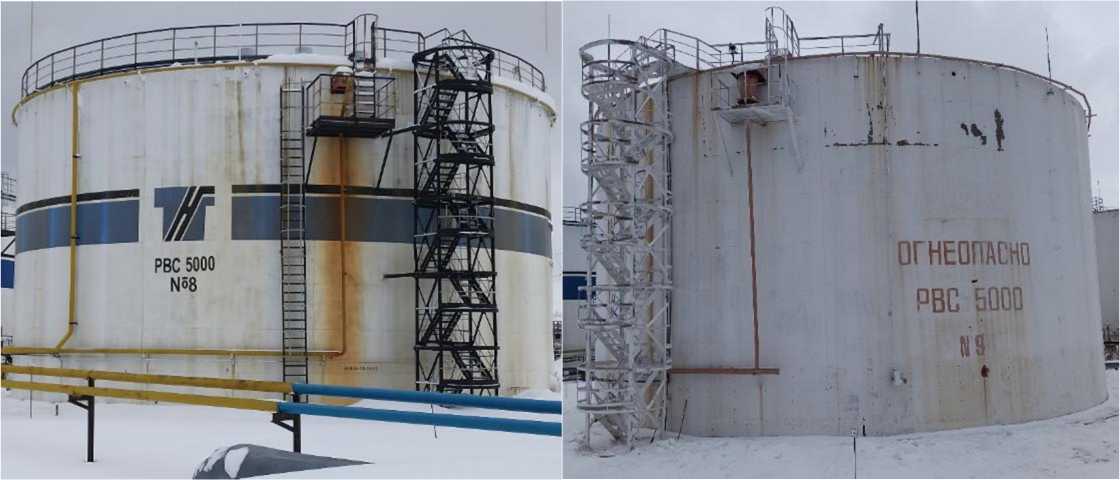

2.

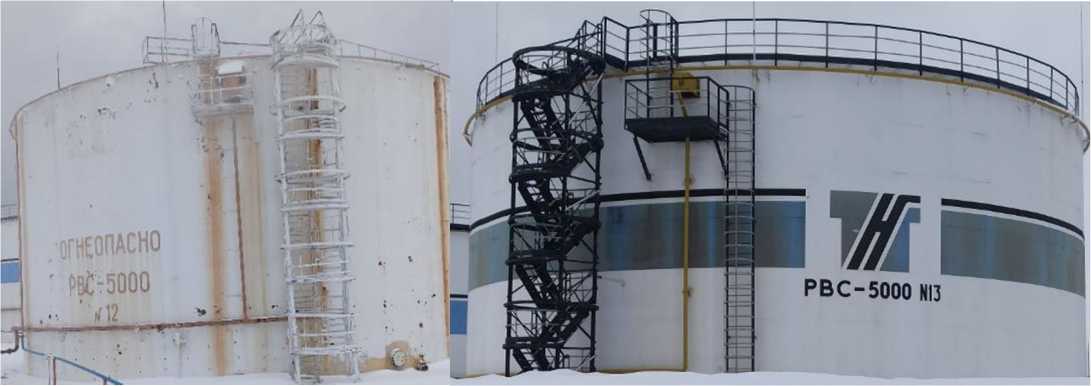

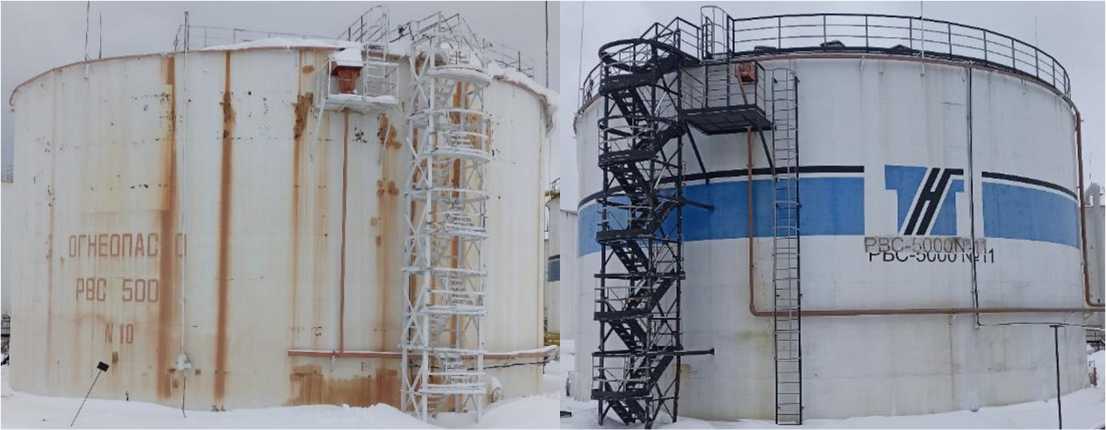

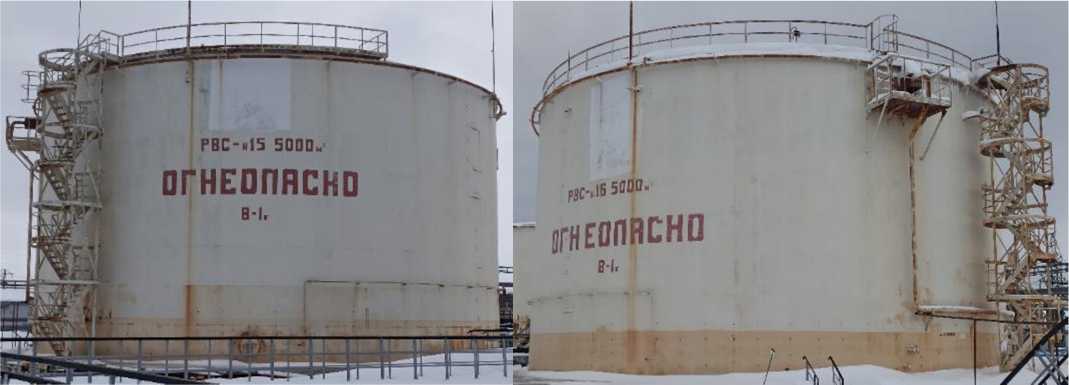

Резервуары стальные вертикальные цилиндрические

РВС- 5000

Е

88300-23

8, 9, 10, 11, 12, 13, 15, 16

Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская обл., г. Стрежевой

Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская обл., г. Стрежевой

ОС

гост 8.570-2000

5 лет

Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская обл., г. Стрежевой

ФБУ "Томский ЦСМ", г. Томск

26.10.2022

3.

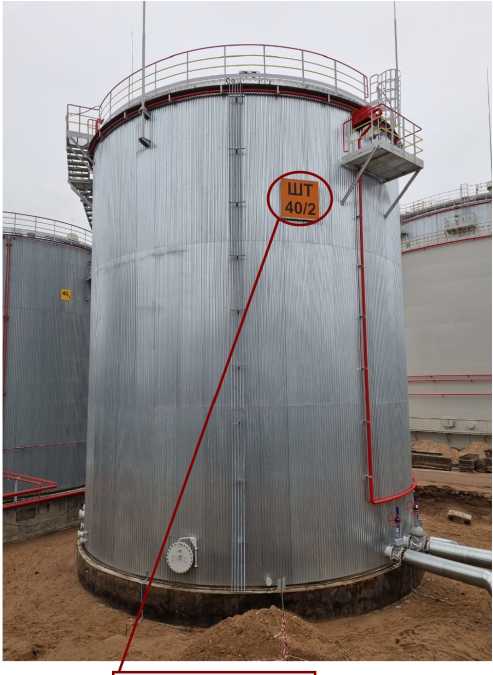

Резервуар стальной

РВСт- 3000

Е

88301-23

ШТ 40/2

Акционерное общество "Но-

Акционерное общество "Но-

ОС

МП 1471- 7-2022

5 лет

Акционерное общество "Пе-

ВНИИР - филиал ФГУП

28.12.2022

вертикальный цилиндрический теплоизолированный

вокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область -Кузбасс, г. Новокузнецк

вокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область -Кузбасс, г. Новокузнецк

тербургский нефтяной терминал" (АО "ИНТ"), г. Санкт-Петербург

"ВНИИМ им. Д.И.Менделее ва", г. Казань

4.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала "Астраханская генерация" ОАО "ЮГК ТГК-8"

Обозначение отсутствует

Е

88302-23

1

Общество с ограниченной ответственностью "Системы Релейной Защиты" (ООО "Системы Релейной Защиты"), г. Москва

Общество с ограниченной ответственностью "ЛУ-КОЙЛ-Астрахань-энерго" (ООО "ЛУКОЙЛ-Астрахань-энерго"), г. Астрахань

ОС

МИ 3000-2022

4 года

Общество с ограниченной ответственностью "Системы Релейной Защиты" (ООО "Системы Релейной Защиты"), г. Москва

ООО "Спец-энерго проект", г. Москва

18.01.2023

5.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО

Обозначение отсутствует

Е

88303-23

134

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская об л., тер. Автодорога "Балтия", 26-й км

Общество с ограниченной ответственностью "Киберсталь" (ООО "Киберсталь"), Свердловская обл., г. Первоуральск

ОС

МИ 3000-2022

4 года

Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва

ООО "Спец-энерго проект", г. Москва

13.01.2023

"Киберсталь"

6.

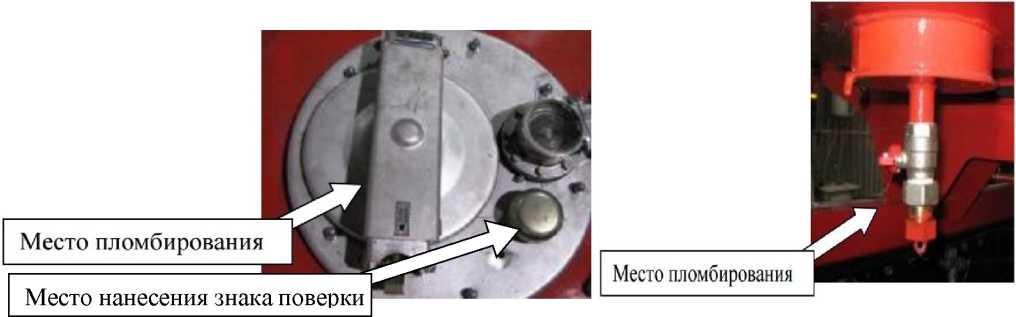

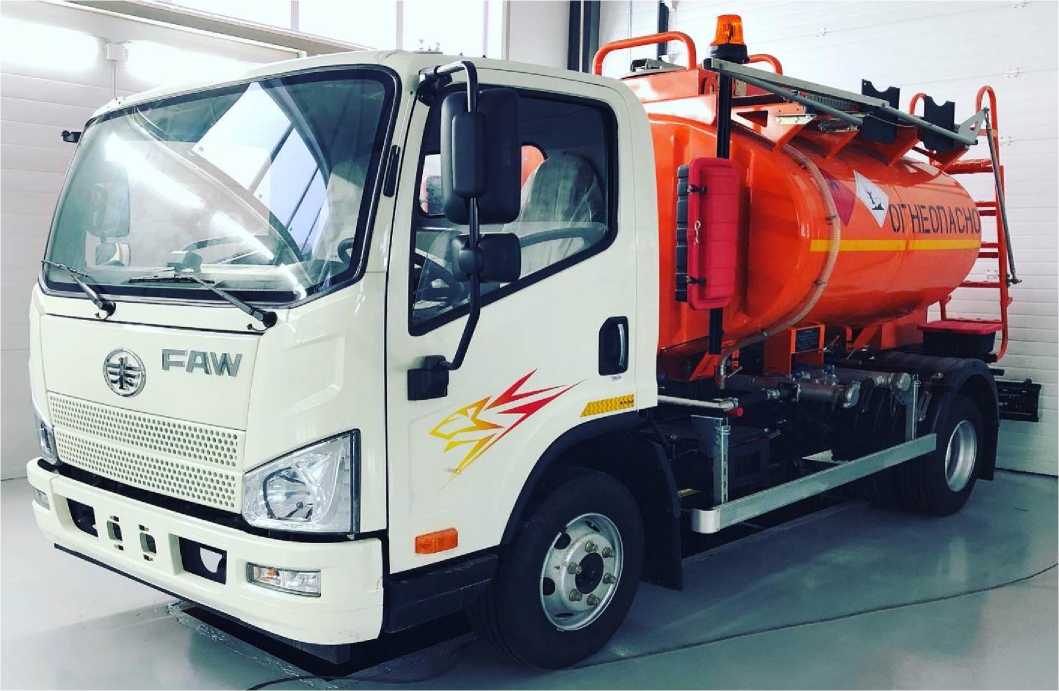

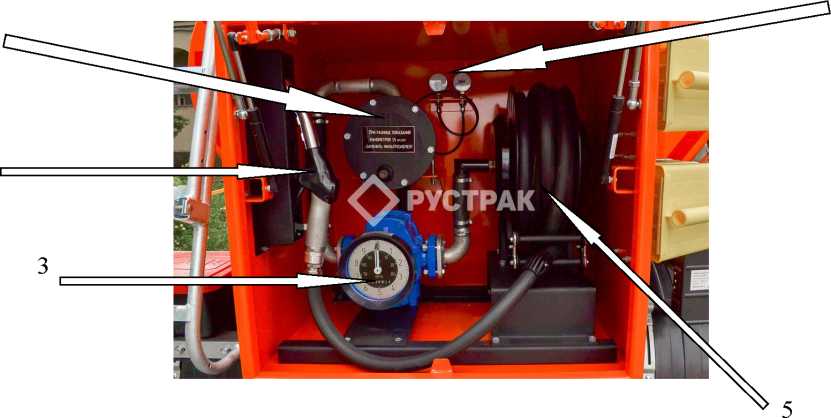

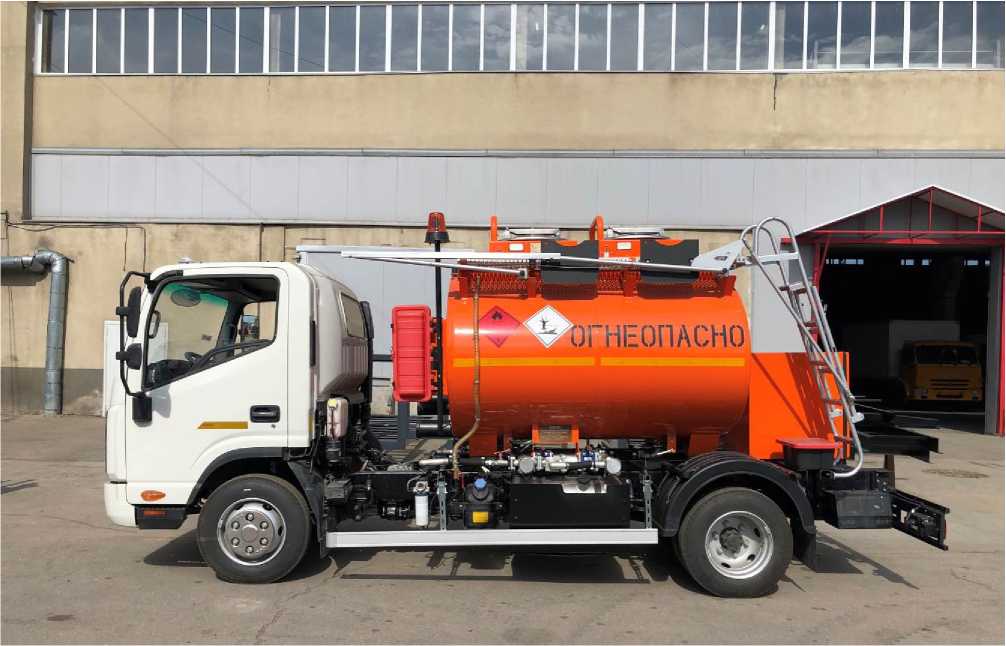

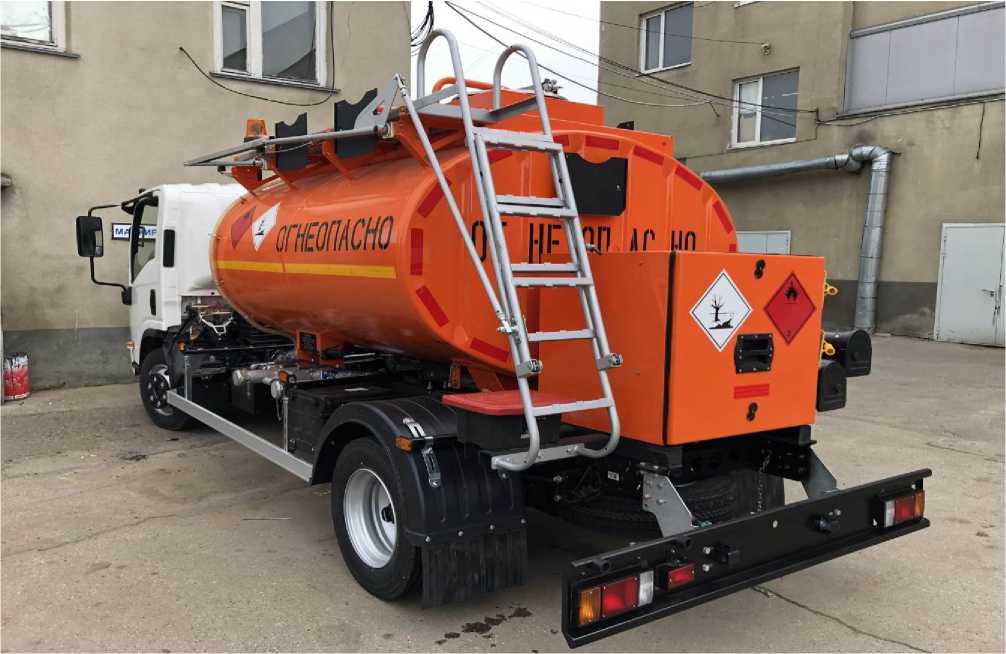

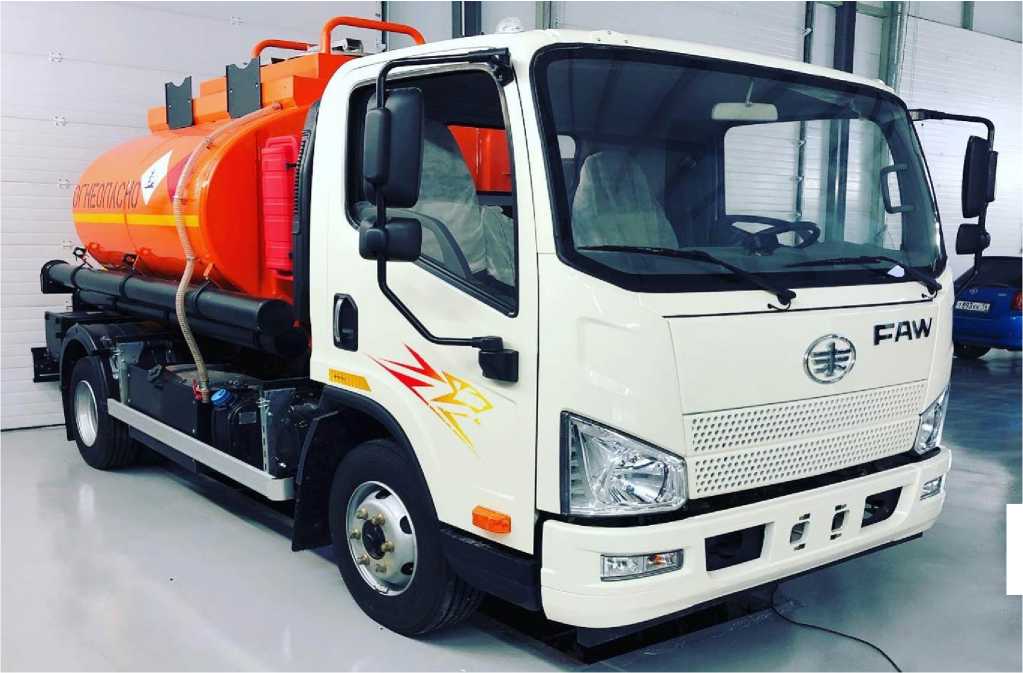

Автоцистерны (автотопливозаправщики)

5389

С

88304-23

АЦ 5389-4,5 зав. № АЦ-5389-20.02, АЦ 5389-5,2 зав. № АЦ-5389-20.03, АЦ 5389-8 зав. № АЦ-5389-20.04

Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак"), г. Нижний Новгород

Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак"), г. Нижний Новгород

ОС

МП 1600- 52-22

1

год

Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак"), г. Нижний Новгород

ФБУ "Нижегородский ЦСМ", г. Нижний Новгород

30.03.2022

7.

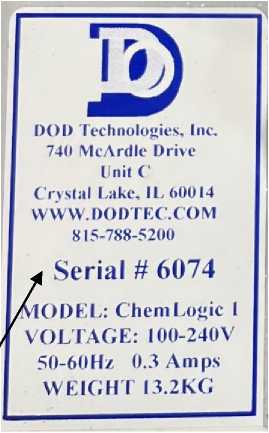

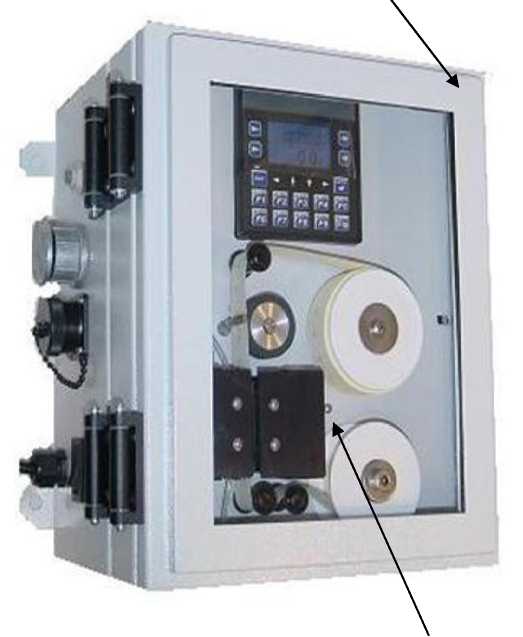

Газоанализатор

ChemLo gic 1 CL1

Е

88305-23

6074

Фирма "DOD Technologies, Inc.", США

Фирма "DOD Technologies, Inc.", США

ОС

МП-021- 2022

1

год

Общество с ограниченной ответственностью "ЛИР" (ООО "ЛИР"), г. Нижний Новгород

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов,

08.11.2022

8.

Измерители перемещений (деформаций) автоматические

ИДК-А

С

88306-23

мод. ИДК-А 800.0,5 зав. № 1, мод. ИДК-А 100.2 зав. № 2

Общество с ограниченной ответственностью "Эгалон-Профит" (ООО "Эгалон-Профит"), г. Иваново

Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит"), г. Иваново

ОС

МП-ТМС- 058/22

1

год

Общество с ограниченной ответственностью "Эгалон-Профит" (ООО "Эгалон-Профит"), г. Иваново

ООО "ТМС РУС", г. Москва

01.08.2022

9.

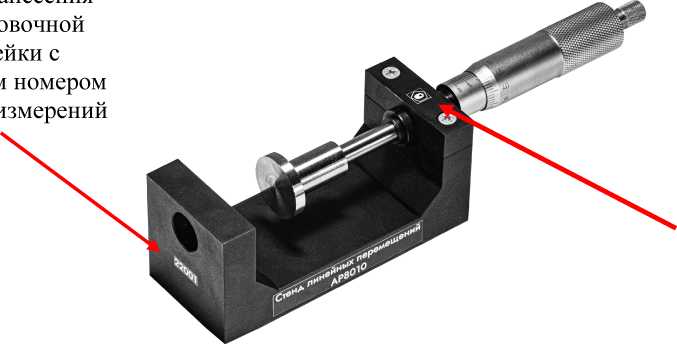

Стенды линейных перемещений

АР8010

С

88307-23

22001

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров

ОС

МП-079-2022

1

год

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

14.11.2022

10.

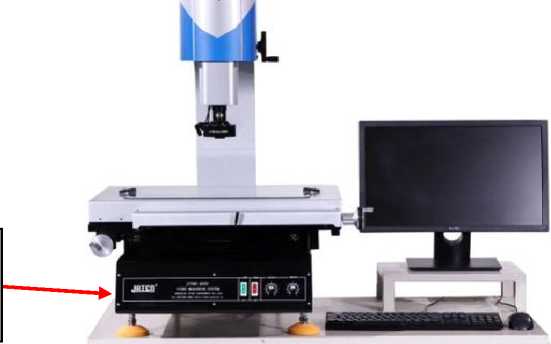

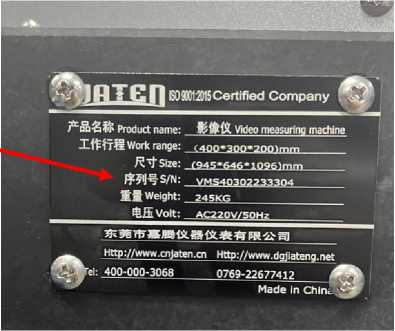

Микроскопы видеоизме-рительные

Jaten

С

88308-23

мод. JTVMS-2010 зав.№ VMS20102224111, мод. JTVMS-4030 зав. № VMS40302233304

Donguan Jaten Instrument Со., Ltd., Китай

Donguan Jaten Instrument Со., Ltd., Китай

ОС

МП-082-2022

1

год

Общество с ограниченной ответственностью "Остек-АртТул" (ООО "Остек-АртТул"),

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

12.11.2022

г. Москва

11.

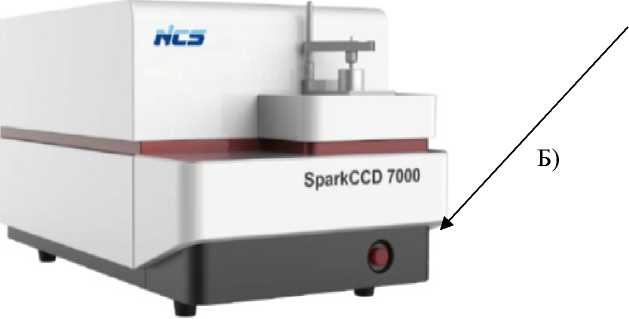

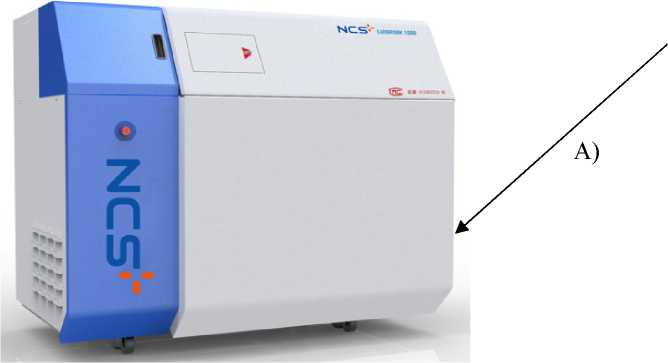

Спектрометры оптико-эмиссионные

Spark

с

88309-23

зав. № 22422-LAB-1000А, зав. № 22429-LAB-1000A, зав. № 22432-LAB-1000А

Фирма "NCS Testing Technology", Китай

Фирма "NCS Testing Technology", Китай

ОС

МП 75-251-2022

1 ГОД

Общество с ограниченной ответственностью "Термо Техно Инжиниринг" (ООО "Термо Техно Инжиниринг"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Екатеринбург

07.12.2022

12.

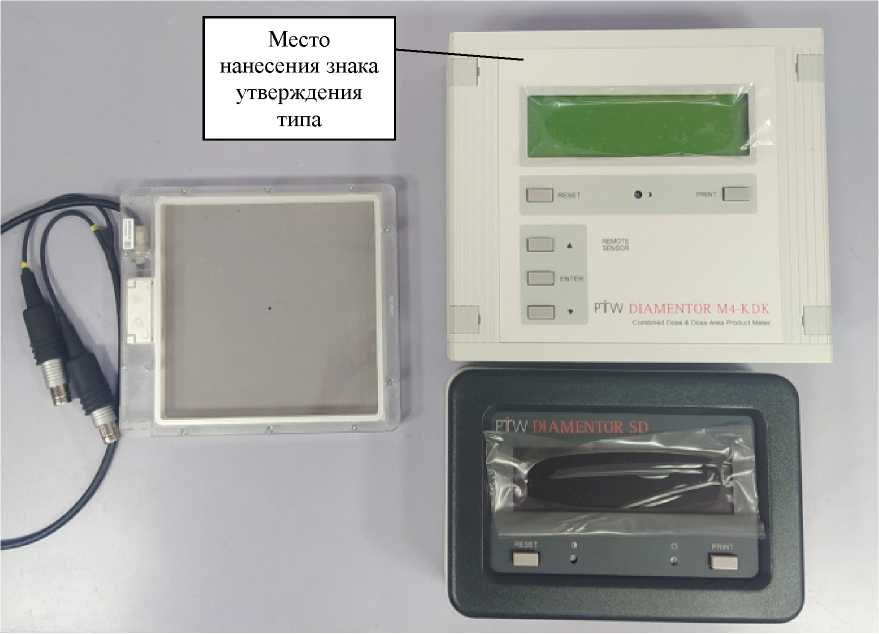

Дозиметры рентгеновского излучения

DIAME NTOR М4-KDK

с

88310-23

Цифровой дисплейный блок Т11017, сер. № 001663; Дополнительный дисплейный блокТ11014, сер. №001877; Ионизационная камера TV34063-0,8, сер. № 000875

PTW-Freiburg Physikalisch Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Г ермания

PTW-Freiburg Physikalisch Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Г ермания

ОС

МП 2103-025-2022

1 ГОД

Общество с ограниченной ответственностью "ДжиИ Хэлскеа" (ООО "ДжиИ Хэлскеа"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

14.12.2022

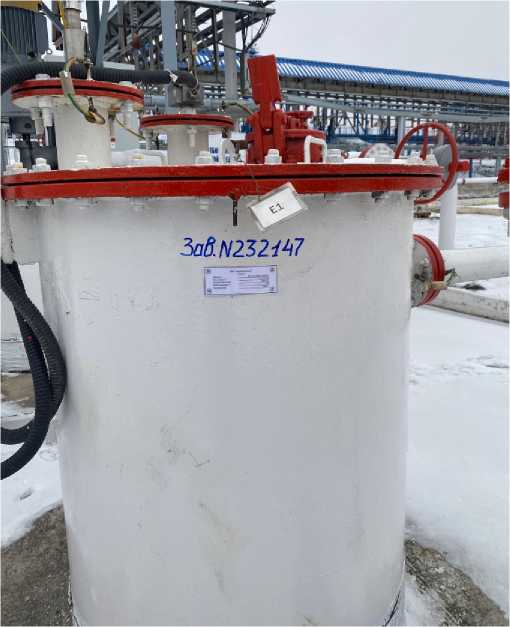

13.

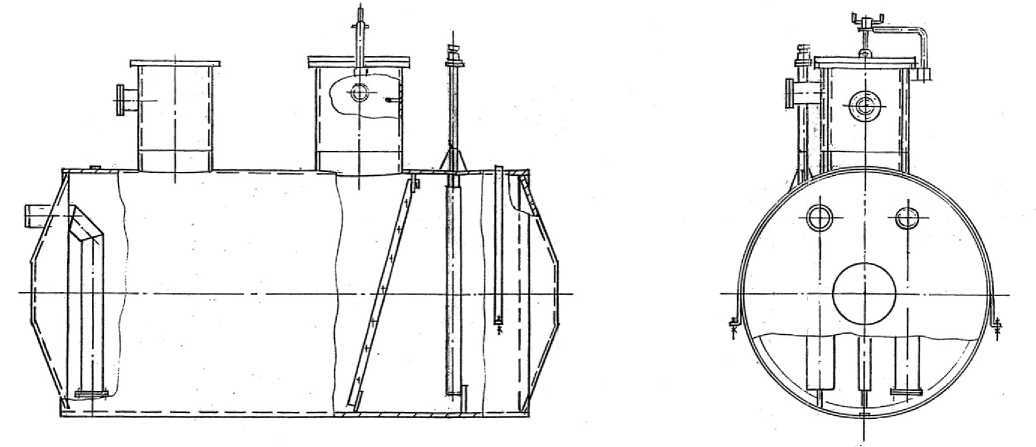

Резервуар стальной горизонтальный цилиндрический

ЕП25-2400-1300

Е

88311-23

232147

Открытое акционерное общество "Курганский завод химического машиностроения" (ОАО "Кур-ганхиммаш"), г. Курган

Открытое акционерное общество "Курганский завод химического машиностроения" (ОАО "Кур-ганхиммаш"), г. Курган

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Западная Сибирь" (АО "Транснефть -Западная Сибирь"), г. Омск

ООО "Метро-КонТ", г. Казань

13.12.2022

14.

Система автоматизированная информационно -измерительная коммерческого учета электрической энергии (АИИС

Обозначение отсутствует

Е

88312-23

001

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

Общество с ограниченной ответственностью Сбытовая компания "ЭНЕРГИЯ" (ООО СК "ЭНЕРГИЯ"), Нижегородская обл., г. Кстово

ОС

МП 37- 2022

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

08.09.2022

КУЭ) ООО СК "ЭНЕРГИЯ" по объектам ООО "ИЭК Холдинг", ФГУП "РНИИРС", ООО "Романе"

15.

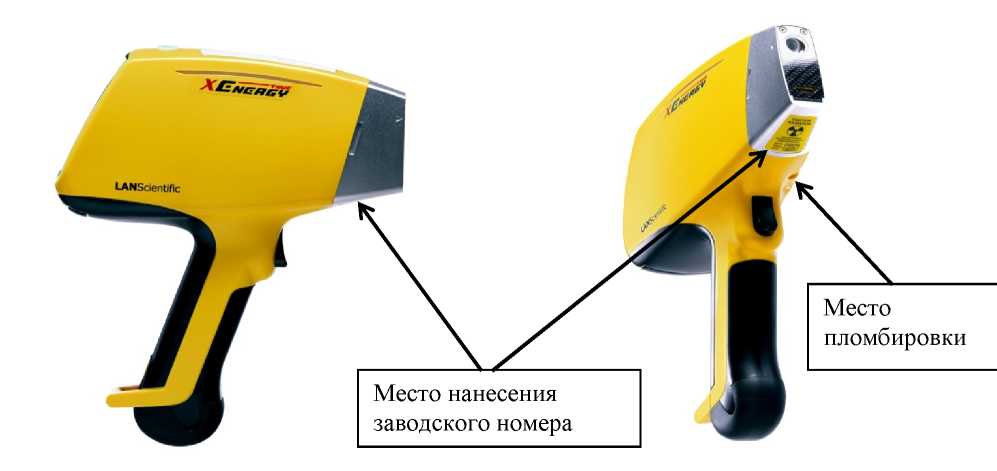

Анализаторы рентгенофлуоресцентные портативные

TrueXEn ergy

С

88313-23

2312989, 2312990, 2312977, 2312872, 2312965,2313157, 2313158, 2313159, 2313160, 2313162, 2313163,2313164, 2313165,2313166, 2313167

LANScietific Со. Ltd, Китай

LANScietific Со. Ltd, Китай

ОС

МП 043.Д4-22

1 год

Общество с ограниченной ответственностью "Энерджи Девелопмент" (ООО "Энерджи Девелопмент"), г. Москва

ФГУП "ВНИИОФИ", г. Москва

20.09.2022

16.

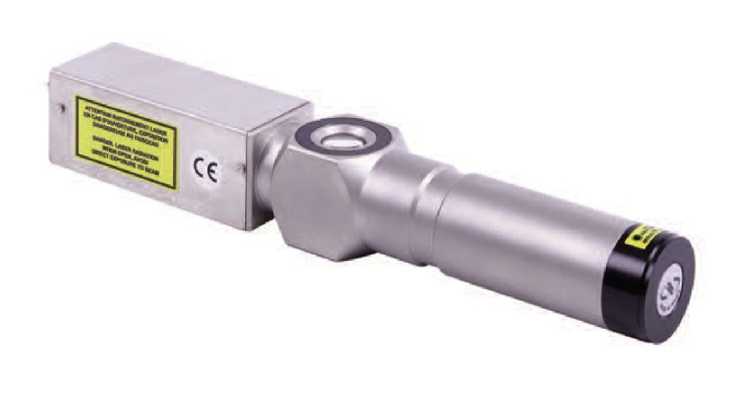

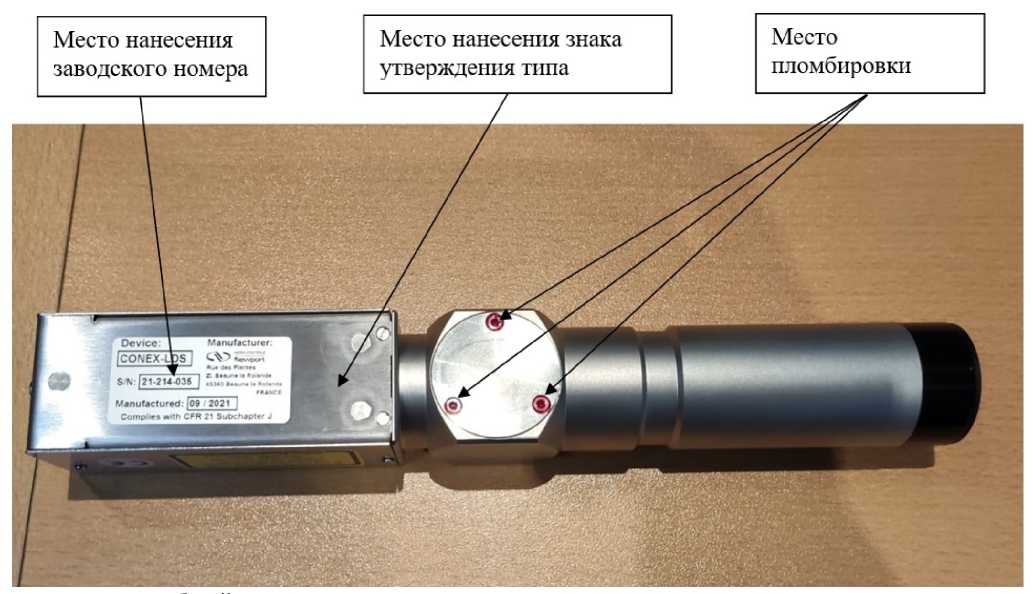

Автоколлиматор электронный

CONEX-LDS

Е

88314-23

21-214-035

Newport, Франция

Newport, Франция

ОС

МП 2511-0006-2022

1 год

Общество с ограниченной ответственностью "ЕМТ" (ООО "ЕМТ"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

22.12.2022

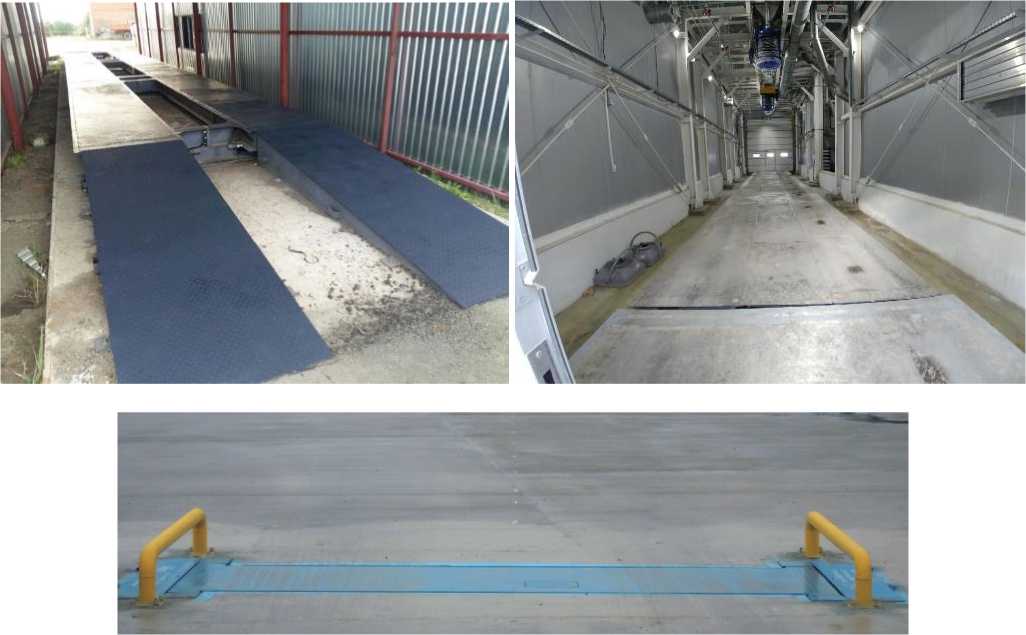

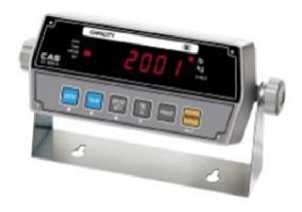

17.

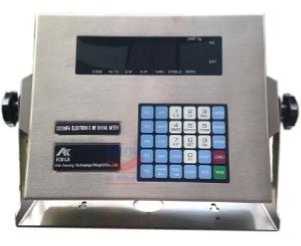

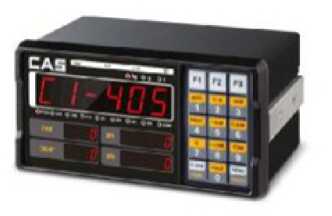

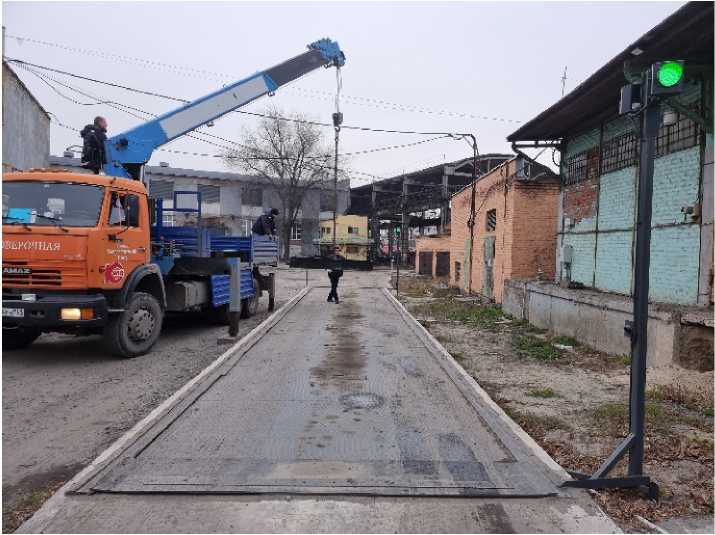

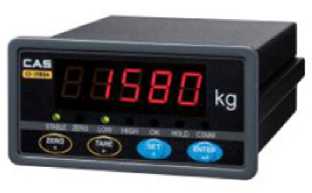

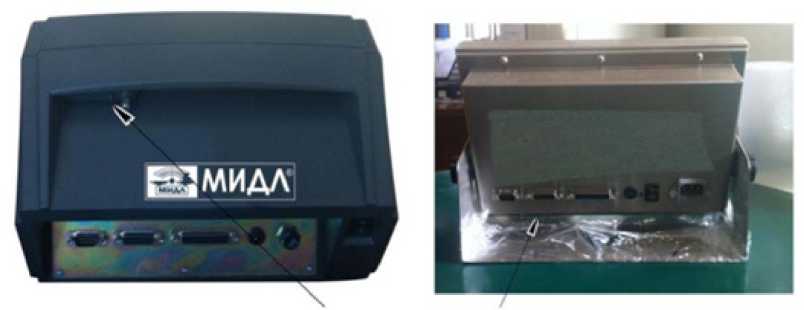

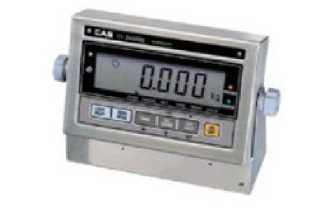

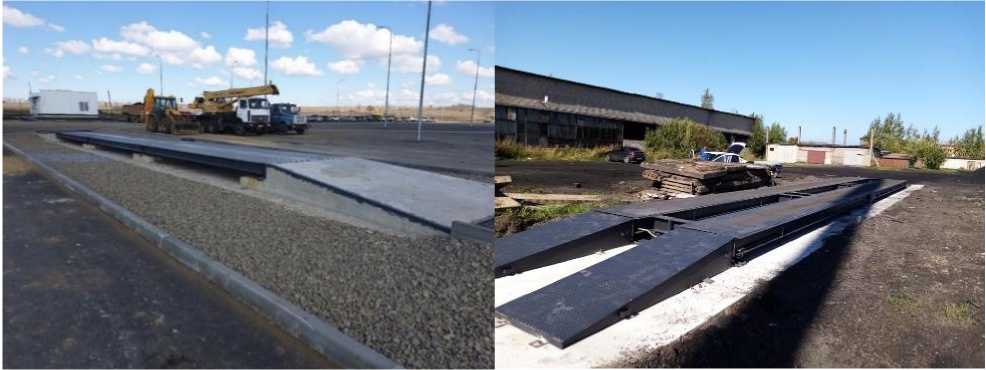

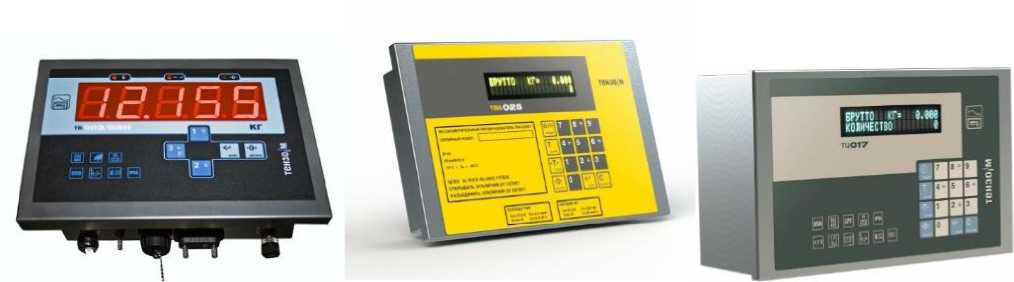

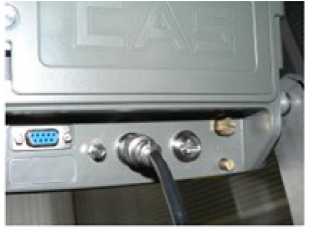

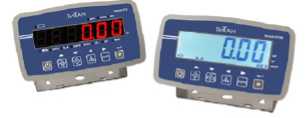

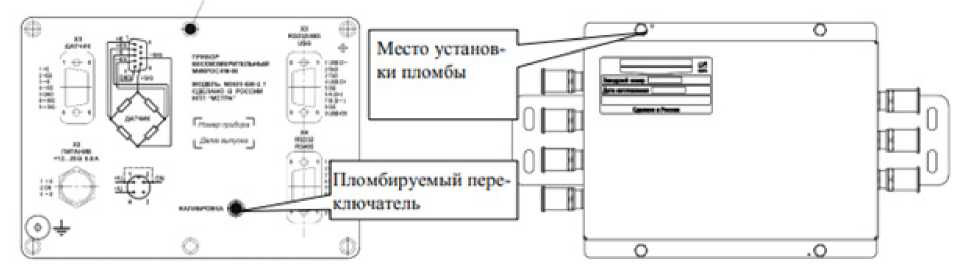

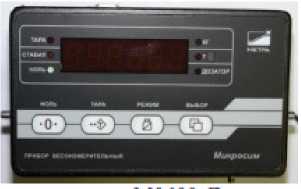

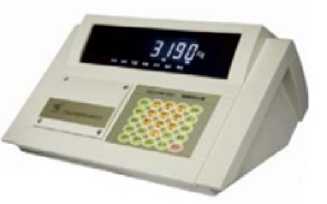

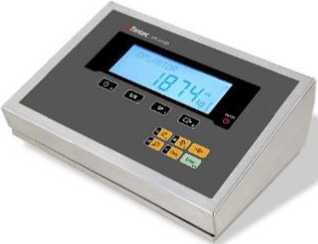

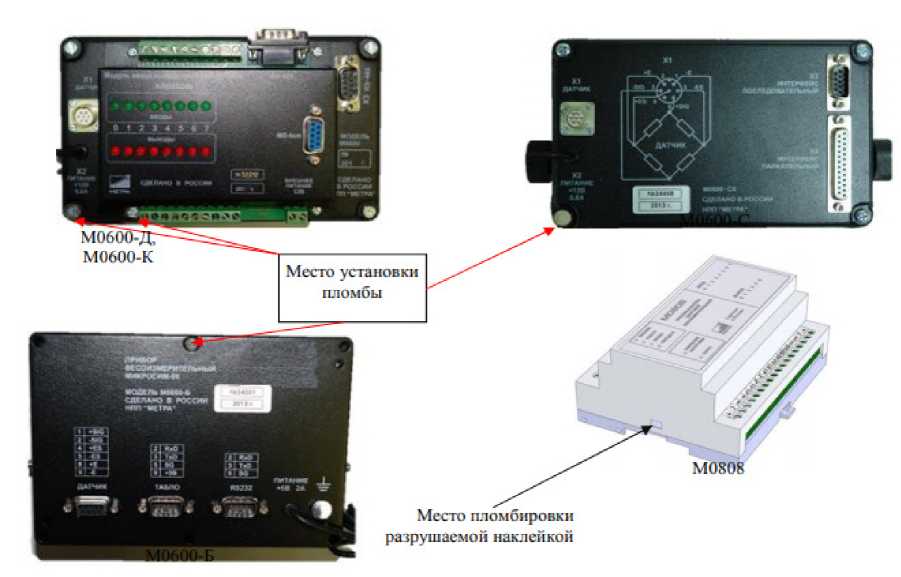

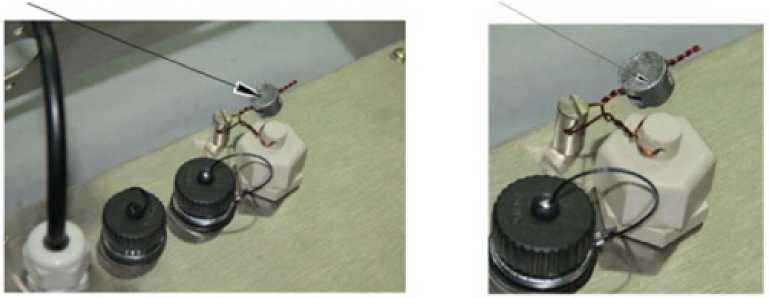

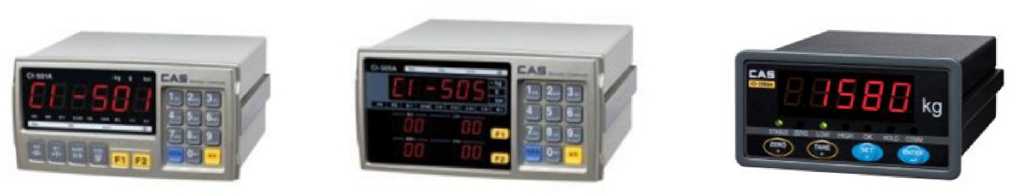

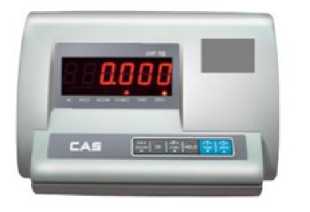

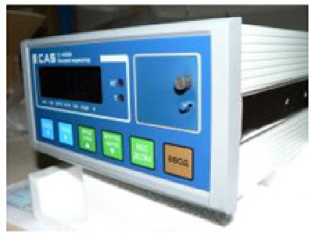

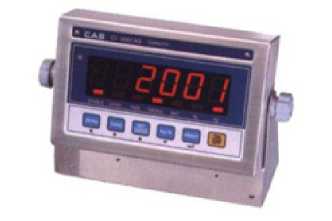

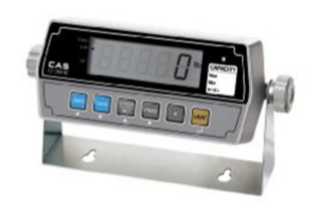

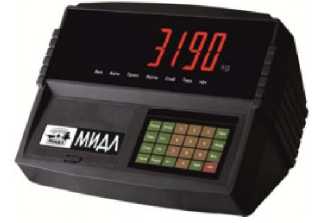

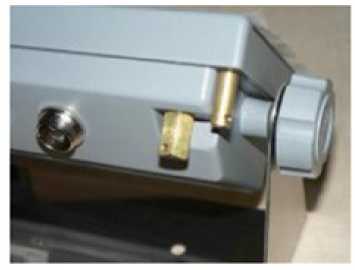

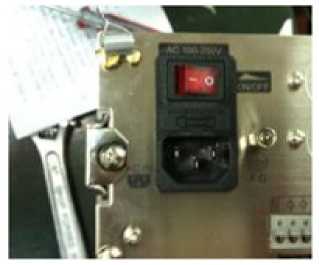

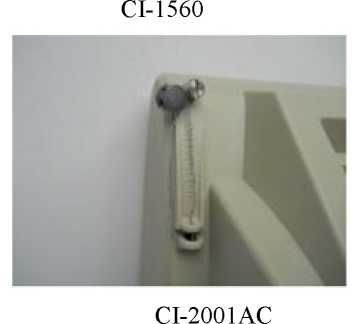

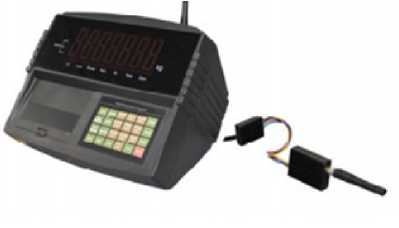

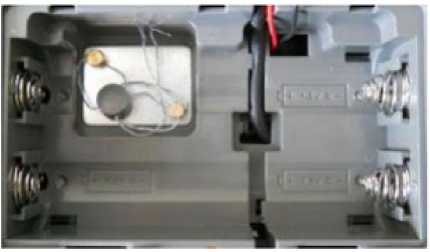

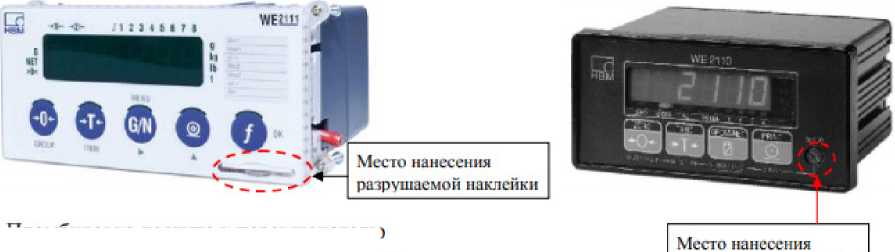

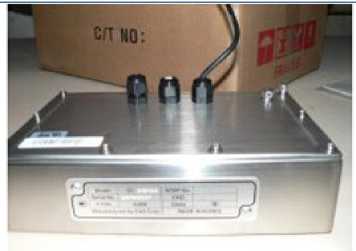

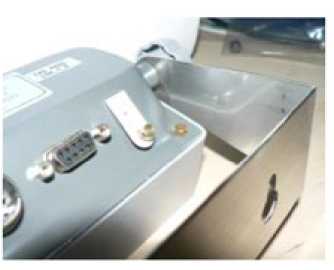

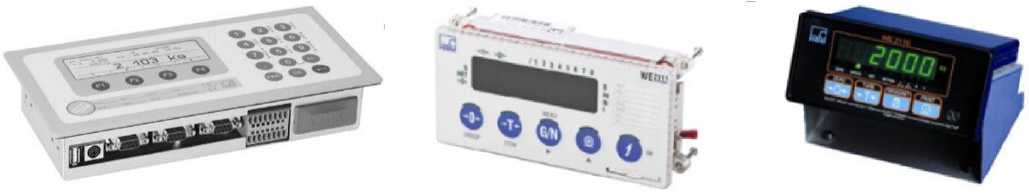

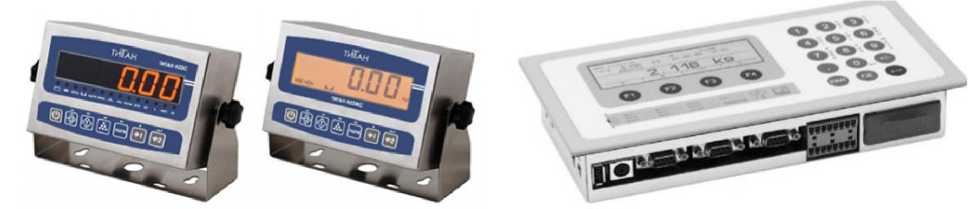

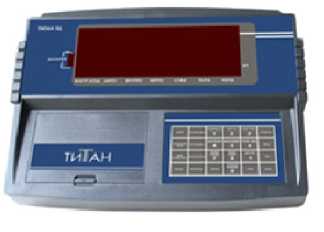

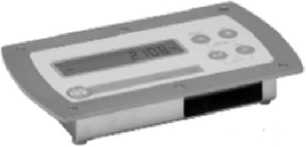

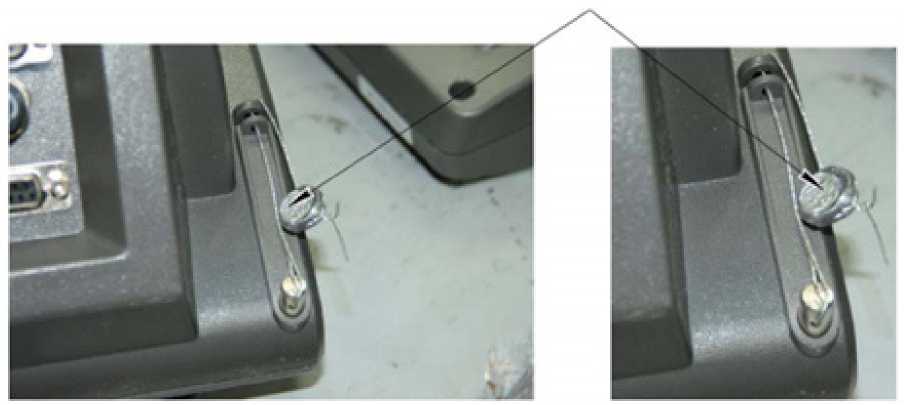

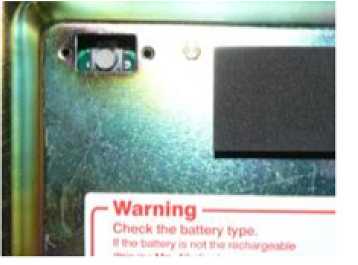

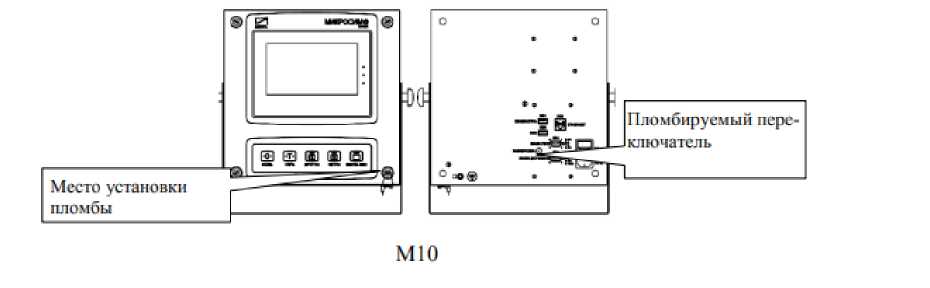

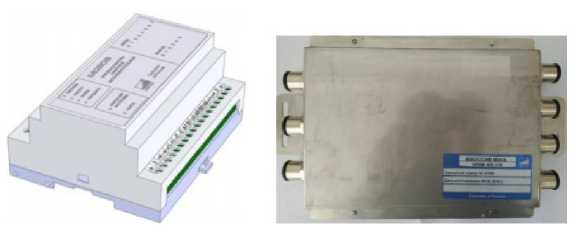

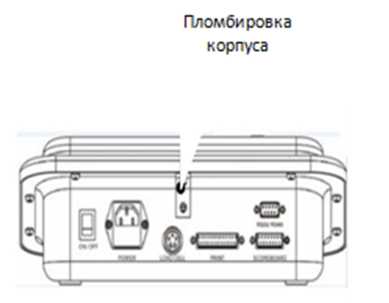

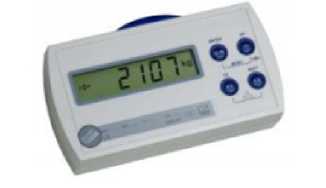

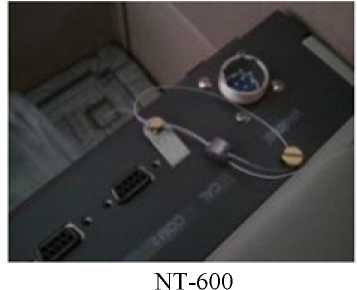

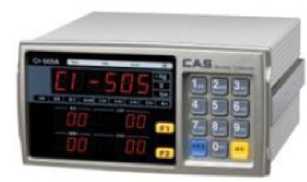

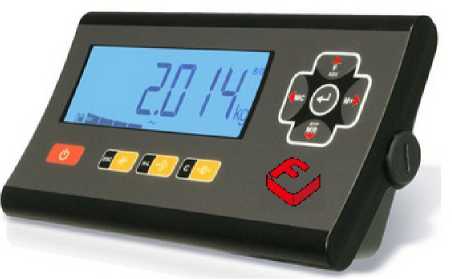

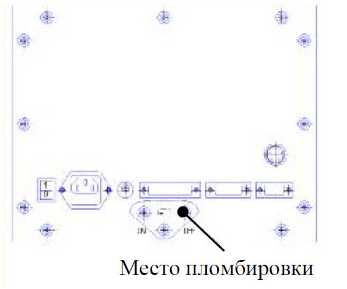

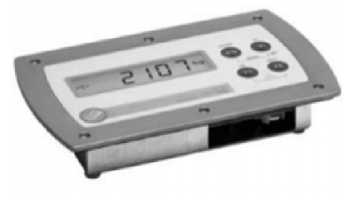

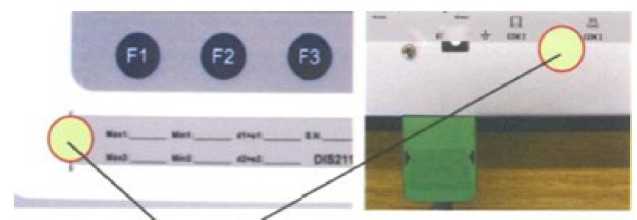

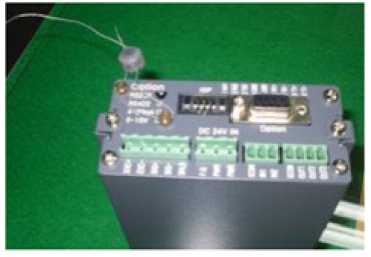

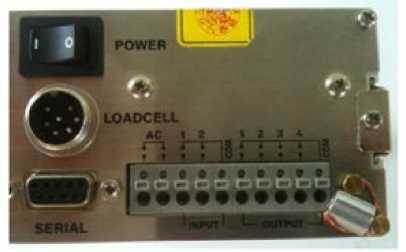

Весы автомобильные универсальные

ДОН

С

88315-23

ДОН 80-20-3-18СДМ-1 зав. №120

Общество с ограниченной ответственностью "Метрон" (ООО "Метрон"), г. Ростов-на-Дону

Общество с ограниченной ответственностью "Метрон" (ООО "Метрон"), г. Ростов-на-Дону

ОС

ГОСТ OIMLR 76-1-2011 приложение ДА, ГОСТ 8.646-2015

1 год

Общество с ограниченной ответственностью "Метрон" (ООО "Метрон"), г. Ростов-на-Дону

ЗАО КИП "МЦЭ", г. Москва

25.10.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Регистрационный № 88306-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители перемещений (деформаций) автоматические ИДК-А

Назначение средства измерений

Измерители перемещений (деформаций) автоматические ИДК-А (далее - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие при осевом приложении статической силы.

Описание средства измерений

Принцип действия измерителей перемещений (деформаций) автоматических ИДК-А основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран устройства ввода-вывода.

Измеритель состоит из следующих составных частей:

• - модуль измерений перемещений (деформаций);

• - блок цифровой микропроцессорный измерительный;

• - блок цифровых прецизионных электроприводов;

• - устройство ввода-вывода.

Конструктивно модуль измерений перемещений (деформаций) представляет собой систему, следящую за перемещением измерительных щупов, закреплённых на образце, в процессе нагружения его статической силой. Модуль измерений перемещений (деформаций) состоит из вертикально расположенного корпуса, в котором установлен блок цифровой микропроцессорный измерительный (контроллер, блок питания, коммутационная аппаратура), преобразователи линейных перемещений и измерительные щупы с установочными элементами для фиксации на испытываемом образце.

В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) может быть использован персональный компьютер, пульт оператора или прочее для визуального отображения информации. Устройство ввода-вывода может иметь принадлежность к испытательной машине или представлять собой отдельно расположенное периферийное устройство.

Модификации измерителей имеют обозначение:

ИДК-А B.C

Класс точности (0,5; 1; 2)

Наибольший предел измерений перемещений (деформаций) Наименование типа средства измерений

Особенности измерителей заключаются в обеспечении автоматического режима управления, при котором позиционирование измерительных щупов относительно середины испытываемого образца и установки начальной расчетной длины образца (базовой длины), открытие и закрытие измерительных щупов осуществляется автоматически с помощью следящих систем электроприводов.

К настоящему типу средств измерений относятся измерители следующих модификаций: ИДК-А 100; ИДК-А 200; ИДК-А 300; ИДК-А 500; ИДК-А 800; ИДК-А 1000; ИДК-А 1200, которые отличаются друг от друга наибольшим пределом измерений перемещений (деформаций), диапазоном установки начальной расчетной длины образца (базовой длины), классом точности, габаритными размерами и массой.

Измерители могут быть укомплектованы программно-техническим комплексом - персональный компьютер, принтер, линия связи для подключения к измерителю, программное обеспечение.

Идентификация измерителей осуществляется методом визуального осмотра бирки, прикреплённой к корпусу измерителя, на котором отображена информация о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа. Заводской номер в числовом формате наносится на бирку ударно-точечным методом, прикрепляемую на боковую стенку корпуса измерителя. Пример бирки представлен на рисунке 1. Место нанесения бирки представлено на рисунках 2 и 3.

Корпус измерителей может быть изготовлен в разных формах, а также окрашиваться в цвета по заказу заказчика, которые могут отличаться от формы и цвета изображенных на рисунке 2.

Устройство ввода-вывода может быть изготовлено в разных формах, а также может окрашиваться в цвета по заказу заказчика, которые могут отличаться от формы и цвета изображенных на рисунке 3, а также в качестве устройства ввода-вывода может выступать персональный компьютер.

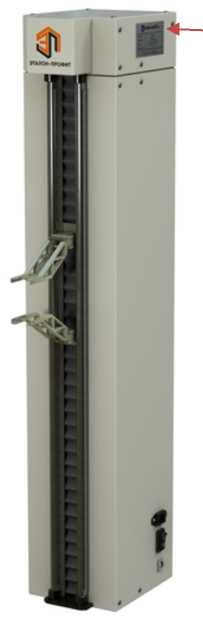

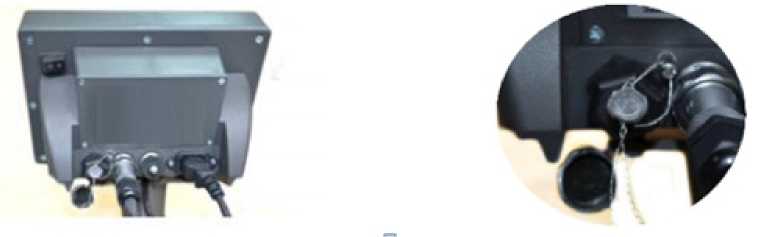

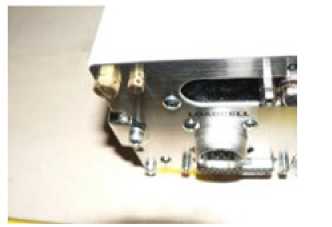

Общий вид измерителей ИДК-А представлен на рисунках 2 и 3.

Пломбировка измерителей ИДК-А не предусмотрена.

Нанесение знака поверки на измерители не предусмотрено.

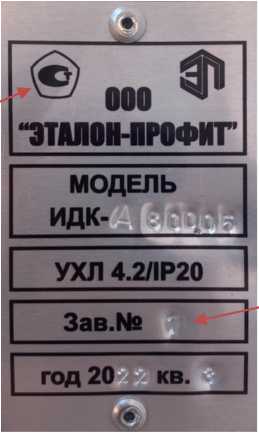

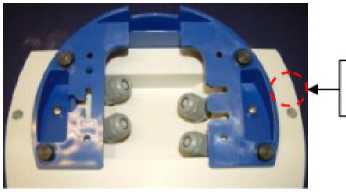

Место нанесения бирки

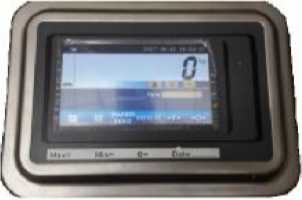

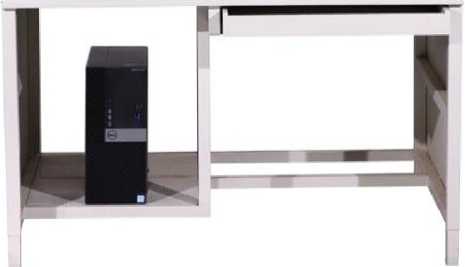

Рисунок 3 - Общий вид измерителей с устройством ввода-вывода и с указанием места нанесения бирки

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления функциями работы измерителей, а также ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации в процессе работы.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Prof IT-А
Номер версии (идентификационный номер) ПО, не ниже	V 1.0.0.0

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификаций
	ИДК-А 100	ИДК-А 200	ИДК-А 300	ИДК-А 500	ИДК-А 800	ИДК-А 1000	ИДК-А 1200
Диапазон измерений перемещений (деформаций), мм	от 0 до (100-Lo)	от 0 до (200 - Lo)	от 0 до (300 - Lo)	от 0 до (500 - Lo)	от 0 до (800 - Lo)	от 0 до (1000-Lo)	от 0 до (1200 - Lo)
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) образца в диапазоне измерений от 0 до 300 мкм включ., мкм, не более: - класс точности 0,5 - класс точности 1 - класс точности 2	±1,4 ±2,8 ±5,6
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) образца в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % - класс точности 0,5 - класс точности 1 - класс точности 2	±0,47 ±0,94 ±1,88
Диапазон воспроизведения базовой длины Lo, мм	от 10 до 100	от 10 до 200	от 10 до 300	от 10 до 500	от 10 до 800	от 10 до 1000	от 10 до 1200
Пределы допускаемой относительной погрешности воспроизведения базовой длины, % - класс точности 0,5 - класс точности 1 - класс точности 2	±0,4 ±0,8 ±1,6
Примечание: При значении базовой длины, равной нижнему пределу диапазона измерений - измеритель работает только на растяжение, а при значении базовой длины, равной верхнему пределу диапазона измерений - измеритель работает только на сжатие.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификаций
	ИДК-А 100	ИДК-А 200	ИДК-А 300	ИДК-А 500	ИДК-А 800	ИДК-А 1000	ИДК-А 1200
Габаритные размеры модуля измерений перемещений (деформаций), мм, не более: - длина - ширина - высота	580 260 600	580 260 700	580 260 800	580 260 1000	580 260 1300	580 260 1500	580 260 1700
Габаритные размеры устройства ввода-вывода, мм, не более: - длина - ширина - высота	250 200 150
Масса модуля измерений перемещений (деформаций), кг, не более	45	50	60	90	120	140	160
Масса устройства ввода-вывода, кг, не более	3
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц	220 ± 22 50 + 1
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +25 от 40 до 80 от 84 до 106
Вероятность безотказной работы за 1000 часов	0,93
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на табличку (бирку), прикрепляемую к модулю измерений перемещений (деформаций) типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель перемещений (деформаций) автоматический ИДК-А	модификация в зависимости от заказа	1 шт.
У стройство ввода-вывода*	-	1 шт.
Персональный компьютер*	-	1 шт.
Соединительные кабели и линии связи для подключения	-	1 комп.
Программное обеспечение	ProfIT-A	1 шт.
Паспорт и руководство по эксплуатации	ИДК-А В.С ПС и РЭ	1 шт.
Руководство по эксплуатации ПО	ИДК-А В.С ПО	1 шт.
Методика поверки	-	1 экз.
* - комплектуется в зависимости от заказа потребителя.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта и руководства по эксплуатации ИДК-А В.С ПС и РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140'⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 26.51.66-005-06941442-2022 «Автоматические измерители перемещений (деформаций) ИДК-А. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Эталон-Профит»

(ООО «Эталон-Профит»)

ИНН 3702173112

Адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А

Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Изготовитель

Общество с ограниченной ответственностью «Эталон-Профит»

(ООО «Эталон-Профит»)

ИНН 3702173112

Адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А

Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

Адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Адрес места осуществления деятельности: 140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2

Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Е-mail: info@tms-cs.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Регистрационный № 88307-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды линейных перемещений АР8010 Назначение средства применений

Стенды линейных перемещений АР8010 (далее - стенды) предназначены для воспроизведения линейных перемещений при градуировке преобразователей вихретоковых.

Описание средства измерений

Принцип действия данных стендов основан на перемещении образца, имитирующего электропроводящий объект контроля, относительно торца поверяемого датчика при вращении микрометрического винта микрометрической головки. Измерение перемещения производится по шкалам стебля и барабана микрометрической головки.

Конструктивно стенд состоит из основания, изготовленного из цельной заготовки, с

двумя стойками. В одной стойке установлена микрометрическая головка, на конце микрометрического винта которой закреплён металлический диск, выполняющий роль контрольного образца. В другой стойке располагается отверстие для установки преобразователей вихретоковых. Точность линейных перемещений обеспечивается требованиями технологического процесса при изготовлении стенда.

наносится на маркировочную наклейку, расположенную на стойке с отверстием для преобразователей.

Общий вид стенда с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Нанесение знака поверки и пломбирование стендов не предусмотрено.

_{МеСТО на}несения

маркир

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения линейных перемещений, мм	от 0 до 25
Пределы     допускаемой     абсолютной     погрешности воспроизведения линейных перемещений, мм	±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Отклонение параллельности между контрольным образцом и поверхностью датчика, мм не более	0,2
Габаритные размеры (Д*Ш*В), мм, не более	252x50x52
Масса, кг, не более	1,5
Условия эксплуатации: - температура окружающей среды, °С	от +16 до +24

Знак утверждения типа

наносится методом наклеивания на корпус стенда и типографским способом на титульные листы паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность приборов

Наименование	Обозначение	Количество
Стенд линейных перемещений	АР8010	1 шт.
Имитатор датчика	-	1 шт.
Паспорт	АБКЖ.402152.021ПС	1 экз.
Руководство по эксплуатации	АБКЖ.402152.021РЭ	1 экз.
Упаковка для транспортировки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Стенды линейных перемещений АР8010. Руководство по эксплуатации.»

Нормативные документы, устанавливающие требования к средствам измерений АБКЖ.402152.021ТУ Стенды линейных перемещений АР8010. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

E-mail: mail@globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Регистрационный № 88308-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскопы видеоизмерительные Jaten

Назначение средства применений

Микроскопы видеоизмерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров деталей.

Описание средства измерений

Приборы имеют консольную конструкцию, основными элементами которой являются гранитное основание, на которое установлены подвижный предметный столик с нижним осветителем и вертикальная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.

Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. При измерениях по оси Z предусмотрена функция помощи при фокусировке. При необходимости, для измерений по оси Z, приборы могут быть оснащены контактным датчиком. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.

Приборы выпускаются в семи модификациях: JTVMS-1510, JTVMS-2010, JTVMS-2515, JTVMS-3020, JTVMS-4030, JTVMS-5030, JTVMS-5040, которые различаются между собой диапазонами измерений.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней части гранитного основания.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

Общий вид приборов приведён на рисунке 1.

заводским номером средства измерений

Рисунок 2 - Место расположения маркировочной таблички с указанием заводского номера прибора

Программное обеспечение

Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Quickmeasuring», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	Quickmeasuring
Номер версии (идентификационный номер ПО), не ниже	6.2020.10.24

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	JTVMS -1510	JTVMS -2010	JTVM S-2515	JTVMS -3020	JTVMS -4030	JTVMS -5030	JTVMS- 5040
Диапазон измерений по оси X, мм	от 0 до 150	от 0 до 200	от 0 до 250	от 0 до 300	от 0 до 400	от 0 до 500	от 0 до 500
Диапазон измерений по оси Y, мм	от 0 до 100	от 0 до 100	от 0 до 150	от 0 до 200	от 0 до 300	от 0 до 300	от 0 до 400
Диапазон измерений по оси Z, мм	от 0 до 200	от 0 до 200	от 0 до 200	от 0 до 200	от 0 до 200	от 0 до 200	от 0 до 200
Пределы    допускаемой абсолютной погрешности измерений     линейных размеров по осям X и Y при       использовании оптического датчика*, мкм	±(2,8+L/200)
Пределы    допускаемой абсолютной погрешности измерений     линейных размеров по оси Z при использовании оптического датчика*, мкм	±(20+L/200)
Пределы    допускаемой абсолютной погрешности измерений     линейных размеров по оси Z при использовании контактного датчика*, мкм	±(4+L/200)
Диапазон     измерений плоского угла, °	От 0 до 360
Пределы    допускаемой абсолютной погрешности измерений плоского угла, '	±1
*где L - длина объекта в мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	JTVMS	JTVMS	JTVMS	JTVMS	JTVM	JTVMS	JTVMS-
	-1510	-2010	-2515	-3020	S-4030	-5030	5040
Дискретность     отчёта измерений     линейных измерений, мкм	0,5
Дискретность     отсчета плоского угла, "	1
Габаритные размеры, мм, не более
- длина	600	600	690	780	945	960	780
- ширина	530	550	550	670	646	750	600
- высота	950	920	1020	1060	1096	1100	1060
Масса, кг, не более	97	102	141	165	245	255	281
Параметры электрического питания: - напряжение переменного тока, В	220±22
Диапазон       рабочих температур, °С	от +17 до +23
Относительная влажность
воздуха, %, не более				75

Знак утверждения типа

наносится методом наклеивания на переднюю часть гранитного основания и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность приборов

Наименование	Обозначение	Количество
Микроскоп видеоизмерительный Jaten (модификация в соответствии с заказом потребителя)		1 шт.
Контактный датчик (по заказу)	-	1 шт.
CD диск с ПО	-	1 шт.
Руководство по эксплуатации на русском языке	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 10 «Работа в программном обеспечении Quickmeasuring» документа «Микроскопы видеоизмерительные Jaten. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средствам измерений

Государственная поверочная схема для средств измерений длины в диапазоне от Т10'⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Стандарт предприятия Donguan Jaten Instrument Co., Ltd., Китай.

Правообладатель

Donguan Jaten Instrument Co., Ltd., Китай

Адрес: No 28, Songlang Street,Shangqiao Industrial,Dongcheng District, Dongguan, Guangdong,China

Телефон: +8618819087067

E-mail: jaten@cnjaten.cn

Изготовитель

Donguan Jaten Instrument Co., Ltd., Китай

Адрес: No 28, Songlang Street,Shangqiao Industrial,Dongcheng District, Dongguan, Guangdong,China

Телефон: +8618819087067

E-mail: jaten@cnjaten.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU. 314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88309-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптико-эмиссионные Spark

Назначение средства измерений

Спектрометры оптико-эмиссионные Spark (далее - спектрометры) предназначены для измерений массовой доли элементов в твердых металлических образцах.

Описание средства измерений

Принцип действия спектрометров основан на методе эмиссионного анализа, который заключается в испарении, распылении и возбуждении аналита при помощи энергии, порождаемой источником искровых разрядов между образцом (обычно сплошной металл или сплав) и противоэлектродом. Анализ происходит в атмосфере аргона. После разделения света на решетке получают характеристические линии различных элементов. В качестве детектора для сбора характеристических линий элементов используется фотоэлектрическое преобразующее устройство, после чего выполняется пересчет интенсивностей излучения в массовые доли химических элементов.

Конструктивно спектрометры представляют собой лабораторный прибор, состоящий из: источника искрового разряда, оптической дифракционной системы, многоканальной системы регистрации, системы обработки данных и управления. Спектрометры выпускаются в одном из двух корпусов, представленных на рисунке 1. Корпуса отличаются формой и размерами.

Источник искровых разрядов предназначен для обеспечения энергии на испарение, распыление и возбуждение анализируемой пробы и генерации характеристических линий. Его основными компонентами являются искровой штатив и подключенные к нему цепи подачи питания и аргона.

Оптическая дифракционная система предназначена для разделения пучка света, испускаемого источником искрового возбуждения, на монохроматические световые лучи. Она состоит из коллиматорной линзы, входной щели и дифракционной решетки. Общий световой пучок, испускаемый источником искрового разряда, направляется через входную щель и коллиматорную линзу на дифракционную решетку, которая осуществляет разложение излучения в оптический спектр.

Система регистрации предназначена для измерения интенсивности отдельных спектральных линий, преобразования их в электрический сигнал и дальнейшего усиления.

Система обработки данных и управления представляет собой микропроцессорное устройство, предназначенное для управления различными узлами спектрометра и передачи измеренных сигналов в программное обеспечение.

Спектрометры выпускаются в двух модификациях: Labspark 1000, SparkCCD 7000, которые отличаются системой регистрации спектра. Спектрометр SparkCCD 7000 оснащен детектором CCD высокого разрешения с линейной матрицей, позволяющим анализировать весь спектр светового излучения. В спектрометре Labspark 1000 в качестве детекторов применяются фотоэлектронные умножители (ФЭУ).

Нанесение знака поверки на спектрометры не предусмотрено. Каждый экземпляр спектрометра имеет заводской номер, расположенный на боковой панели спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).

Общий вид спектрометров и место расположения заводского номера представлены на рисунке 1.

Место расположения заводского номера

заводского номера

А) Labspark 1000, Б) SparkCCD 7000

Программное обеспечение

Спектрометры укомплектованы персональным компьютером с программным обеспечением (ПО), позволяющим управлять спектрометром, проводить измерения, обрабатывать и сохранять полученные результаты.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для модификации
	Labspark 1000	SparkCCD 7000
Идентификационное наименование ПО	Spark	CCD
Номер версии (идентификационный номер) ПО	не ниже 1.0	не ниже 1.0
Цифровой идентификатор ПО	-	-

Влияние программного обеспечения на метрологические характеристики спектрометров учтено при нормировании их характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	Labspark 1000	SparkCCD 7000
Диапазон измерений массовой доли, %	от 0,0002 до 99,9	от 0,001 до 99,9
Предел детектирования по контрольным элементам1),	0,0001	0,0005
%, не более
Предел       допускаемого       относительного среднеквадратического     отклонения     (ОСКО) результата измерений массовой доли, %, в поддиапазонах измерений: - от 0,0002 до 0,01 % включ.	10
- от 0,001 до 0,01 % включ.	-	10
- св. 0,01 до 0,1 % включ.	5	5
- св. 0,1 до 1,0 % включ.	3	4
- св. 1,0 до 99,9 % включ.	2,5	3,5
1)    с наименьшим аттестованным значением массовой доли в применяемом стандартном
образце

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	Labspark1000	SparkCCD 7000
Спектральный диапазон, нм	от 120 до 800	от 130 до 800
Габаритные размеры, мм, не более
-высота	1167	440
-ширина	800	470
-длина	1390	870
Масса, кг, не более	400	80
Условия эксплуатации:
- температура окружающей среды, °С	от +10 до +30
- относительная влажность, %	от 20 до 80
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на титульный лист Руководство по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрометр оптико-эмиссионный	Spark	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	-	1 экз.
Персональный компьютер	ПК	1 шт.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации спектрометров оптико-эмиссионных Spark модификации Labspark1000 в разделе 4 Работа со спектрометром, Руководстве по эксплуатации спектрометров оптико-эмиссионных Spark модификации SparkCCD 7000 в разделе 4 Стандартное применение.

При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Техническая документация фирмы изготовителя «NCS Testing Technology», Китай.

Правообладатель

Фирма «NCS Testing Technology», Китай

Адрес: No. 13, Gaoliangqiao Xiejie, Haidian District, Beijing, China

Изготовитель

Фирма «NCS Testing Technology», Китай

Адрес: No. 13, Gaoliangqiao Xiejie, Haidian District, Beijing, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1

Регистрационный № 88310-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры рентгеновского излучения DIAMENTOR M4-KDK

Назначение средства измерений

Дозиметры рентгеновского излучения DIAMENTOR M4-KDK (далее - DIAMENTOR M4-KDK) предназначены для измерения произведения кермы в воздухе на площадь (дозы на площадь), произведения мощности кермы в воздухе на площадь (мощности дозы на площадь), кермы в воздухе (входной дозы) и мощности кермы в воздухе (входной мощности дозы).

Описание средства измерений

Принцип действия DIAMENTOR M4-KDK основан на том, что под воздействием излучения, проходящего через ионизационную камеру дозиметра, в ней протекает ионизационный ток, пропорциональный мощности кермы в воздухе. Ионизационный ток интегрируется измерительной схемой дозиметра за время действия излучения. Измерения произведения мощности кермы в воздухе на площадь и произведения кермы в воздухе на площадь реализуются за счет того, что ионизационный ток в камере дозиметра также пропорционален площади облучаемой поверхности камеры.

DIAMENTOR M4-KDK измеряет произведение кермы в воздухе на площадь и произведение кермы в воздухе на площадь независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Также DIAMENTOR M4-KDK позволяет рассчитать значения мощности кермы в воздухе и кермы в воздухе в месте расположения пациента из значений этих величин, измеренных в месте расположения ионизационной камеры при вводе расстояний от источника излучения до камеры и от камеры до пациента.

DIAMENTOR M4-KDK является двухканальной измерительной системой с микропроцессорным управлением.

В состав DIAMENTOR M4-KDK входят:

• - цифровой дисплейный блок типа T11017 с жидкокристаллическим дисплеем;

• - дополнительный дисплейный блок (вторичный дисплей) DIAMENTOR SD типа T11014;

• - плоскопараллельная оптически прозрачная прямоугольная комбинированная ионизационная камера типа TV34063-0,8.

Ионизационная камера DIAMENTOR M4-KDK состоит из двух встроенных одна в другую ионизационных камер. Одна ионизационная камера с активной площадью в виде квадрата со стороной 140 мм предназначена для измерения произведения кермы в воздухе на площадь и произведения мощности кермы в воздухе на площадь. Другая ионизационная камера с активной площадью в виде квадрата со стороной 13 мм используется для измерения кермы в воздухе и мощности кермы в воздухе.

Ионизационная камера DIAMENTOR M4-KDK устанавливается на штатное место формирователя поля излучения рентгеновского аппарата с помощью направляющих. DIAMENTOR M4-KDK производит измерения одновременно с двух камер комбинированной ионизационной камеры. Ионизационная камера не герметична, поэтому в результаты измерений должна быть введена поправка на изменение плотности воздуха в измерительном объеме камеры. Эта поправка рассчитывается и вводится в результаты измерений автоматически при задании температуры и давления воздуха в рабочих условиях эксплуатации. Если между пациентом и камерой имеются поглощающие излучение предметы (например, стол пациента), в результаты измерений также вводится соответствующий поправочный коэффициент.

Результаты измерений DIAMENTOR M4-KDK выводятся на цифровой дисплей в заданных при настройке единицах измерений произведения кермы в воздухе на площадь, произведения мощности кермы в воздухе на площадь, кермы в воздухе и мощности кермы в воздухе. Одновременно на цифровом дисплее может отображаться две из четырех измеряемых величин. К основному цифровому дисплейному блоку можно подключить два дополнительных цифровых дисплея (вторичные дисплеи) для одновременного отображения всех результатов измерений. Также для документирования результатов измерений к цифровому дисплейному блоку дозиметра можно подсоединить принтер по последовательному интерфейсу RS-232.

Пломбирование составных частей DIAMENTOR M4-KDK не предусмотрено.

Нанесение знака поверки на DIAMENTOR M4-KDK не предусмотрено.

Тип DIAMENTOR M4-KDK в виде цифро-буквенного обозначения и серийный номер в виде цифрового обозначения наносятся на табличку на задней стенке корпуса дисплейного блока. Тип и серийный номер комбинированной ионизационной камеры DIAMENTOR M4-KDK в виде цифробуквенного обозначения наносятся на табличку на боковой стенке ионизационной камеры. Маркировка на корпусе дисплейного блока также содержит следующие данные: наименование оборудования; наименование, адрес и товарный знак предприятия изготовителя; дату изготовления; параметры питания.

Общий вид DIAMENTOR M4-KDK представлен на Рисунке 1.

Рисунок 1 - Общий вид дозиметра рентгеновского излучения DIAMENTOR M4-KDK с указанием места нанесения знака утверждения типа

(слева - ионизационная камера, справа сверху - цифровой дисплейный блок, справа снизу - дополнительный дисплейный блок)

Программное обеспечение

Программное обеспечение (ПО) DIAMENTOR M4-KDK является встроенным. ПО установлено в микропроцессоре цифрового дисплейного блока DIAMENTOR M4-KDK, полностью закрыто и защищено от стороннего вмешательства.

ПО управляет настройками DIAMENTOR M4-KDK, в том числе калибровочными коэффициентами ионизационной камеры и поправками на условия измерений, формирует выходной сигнал и осуществляет его передачу от ионизационной камеры дозиметра к цифровому дисплейному блоку, управляет отображением результатов измерений.

Все ПО DIAMENTOR M4-KDK является метрологически значимым.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты ПО DIAMENTOR M4-KDK от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Таблица 1 - Идентификационные данные ПО DIAMENTOR M4-KDK

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DIAMENTOR M4-KDK
Номер версии (идентификационный номер) ПО	2.10 1)
1) Номер версии не ниже указанного в таблице

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики DIAMENTOR M4-KDK

Наименование	Значение
Диапазон измерений произведения кермы в воздухе на площадь, сГр^см2	от 0,10 до V106
Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь, %	±(5 + 1/DAP), где DAP - безразмерная величина, численно равная измеренному значению произведения кермы в воздухе на площадь в сГр^см2
Диапазон измерений произведения мощности кермы в воздухе на площадь, сГр^см2/с	от 0,10 до 30000
Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь, %	±(5 + 1/DAP), где DAP - безразмерная величина, численно равная измеренному значению произведения мощности кермы в воздухе на площадь в сГр^см2/с
Диапазон измерений кермы в воздухе	от 0,010 мГр до 10 Гр
Пределы допускаемой основной относительной погрешности измерений кермы в воздухе, %	±(10 + 1/D), где D - безразмерная величина, численно равная измеренному значению кермы в воздухе в мГ р
Диапазон измерений мощности кермы в воздухе, мГр/с	от 0,010 до 999,999
Пределы допускаемой основной относительной погрешности измерений мощности кермы в воздухе, %	±(10 + 1/D), где D - безразмерная величина, численно равная измеренному значению мощности кермы в воздухе в мГр/с
Рабочий диапазон анодных напряжений рентгеновской трубки, кВ	от 50 до 150

Наименование	Значение
Энергетическая зависимость чувствительности в диапазоне регистрируемых энергий фотонов относительно чувствительности к рентгеновскому излучению на режиме RQR5 по ГОСТ Р МЭК 61267-2001 при измерениях произведения кермы в воздухе на площадь и кермы в воздухе, %, не более	±8
Нормальные условия измерений: - температура, оС - атмосферное давление, кПа - относительная влажность, %	от 15 до 25 от 86,0 до 106,7 от 30 до 80

Таблица 3 - Основные технические характеристики DIAMENTOR M4-KDK
Наименование	Значение
Рабочие условия эксплуатации: - температура окружающего воздуха, °C	от 10 до 40
- относительная влажность воздуха, %, не более	80 без конденсации влаги
- атмосферное давление, кПа	от 84,0 до 106,7
Эквивалент по ослаблению ионизационной камеры, мм А1, не более	0,5
Дрейф показаний произведения кермы в воздухе на площадь, вызванный током утечки за 1 час, сГ р • см2, не бо-	0,01
лее
Дрейф показаний кермы в воздухе, вызванный током утечки за 1 час, мГр, не более	1
Время установления рабочего режима, мин, не более	15
Параметры питания от сети переменного тока: - напряжение, В	от 196 до 253
- частота, Г ц	от 50 до 60
Ток потребления, мА, не более	60
Габаритные размеры, мм, не более: - ионизационная камера
длина	185
ширина	165
высота	18
- дисплейный блок
длина	225
ширина	205
высота	75
- дополнительный дисплейный блок
длина	211
ширина	148
высота	59
Масса, не более: - ионизационная камера, г	320
- дисплейный блок, кг	2,1
- дополнительный дисплейный блок, кг	0,85
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа наносится

на корпус цифрового дисплейного блока и методом компьютерной графики на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплект поставки DIAMENTOR M4-KDK

Наименование	Обозначение	Количество	Примечание
Дозиметр рентгеновского излучения DIAMENTOR M4-KDK (цифровой дисплейный блок)	T11017	1	-
Ионизационная камера	TV34063-0,8	1	-
Дополнительный дисплейный блок DIAMENTOR SD (вторичный дисплей)	T11014	1	-
Кабель питания с плоской двухполюсной штепсельной вилкой	U-L178004	1	-
Кабель питания британский стандарт	U-L178024	1	-
Соединительный кабель	L981100	2	-
Кабель питания 3 м	T26050	1	-
Кабель питания 2,5 М (вилка тип А)	T11006.0.011	1.	-
Винты и пластиковые дюбели для настенного монтажа	T11008.0.003	1	-
Микропредохранители	-	1	-
Руководство по эксплуатации. Дозиметры рентгеновского излучения DIAMENTOR M4-KDK T11017 от SN 001663	-	1	-
ГСИ. Дозиметры рентгеновского излучения DIAMENTOR M4-KDK. Методика поверки	-	1	-

Сведения о методиках (методах) измерений

приведены в документе «Руководство по эксплуатации. Дозиметры рентгеновского излучения DIAMENTOR M4-KDK T11017 от SN 001663», раздел 5.

Нормативные и технические документы, устанавливающие требования к средству измерений

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением правительства Российской Федерации от 16 ноября 2020 г. № 1847;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь;

ГОСТ Р МЭК 61674-2006 Медицинское электрооборудование. Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике;

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31.12.2020 № 2314№

Правообладатель

PTW-Freiburg Physikalisch Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg),

Германия

Адрес: Lorracher Str. 7, 79115 Freiburg, Germany

Тел. +49 761 49055-0

Факс +49 761 49055-70 e-mail: info@ptw.de

www.ptw.de

Изготовитель

PTW-Freiburg Physikalisch Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg),

Германия

Адрес: Lorracher Str. 7, 79115 Freiburg, Germany

Тел. +49 761 49055-0

Факс +49 761 49055-70

e-mail: info@ptw.de

www.ptw.de

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический ЕП 25-2400-1300

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический ЕП 25-2400-1300 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на горловину резервуара (рисунок 1).

Резервуар ЕП 25-2400-1300 с заводским номером 232147, расположен на территории Рыбинская ЛПДС ПСП «Уяр» по адресу: Красноярский край, Уярский район, п. Нефтепровод.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительного люка приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Место нанесения заводского номера

Рисунок 2 - Эскиз общего вида резервуара

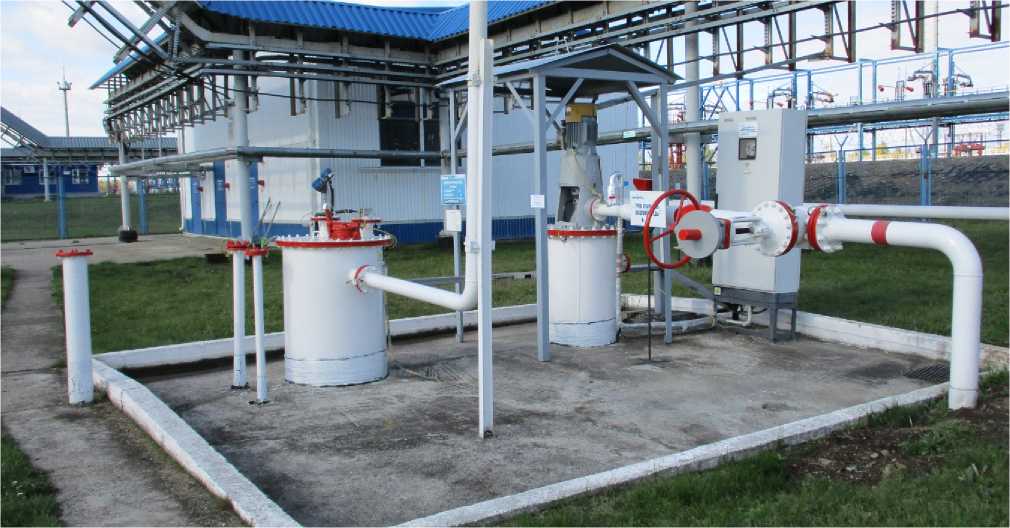

Рисунок 3 - Горловины и измерительный люк резервуара

Пломбирование резервуара ЕП 25-2400-1300 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП 25-2400-1300	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Открытое акционерное общество «Курганский завод химического машиностроения»

(ОАО «Курганхиммаш»)

ИНН 4501030490

Адрес: 640021, Курганская обл., г. Курган, ул. Химмашевская, д. 16

Изготовитель

Открытое акционерное общество «Курганский завод химического машиностроения»

(ОАО «Курганхиммаш»)

ИНН 4501030490

Адрес: 640021, Курганская обл., г. Курган, ул. Химмашевская, д. 16

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88312-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» по объектам ООО «ИЭК Холдинг», ФГУП «РНИИРС», ООО «Ромакс»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» по объектам ООО «ИЭК Холдинг», ФГУП «РНИИРС», ООО «Ромакс» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - субъекты оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежные субъекты, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчика со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиком. При наличии расхождения шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» по объектам ООО «ИЭК Холдинг», ФГУП «РНИИРС», ООО «Ромакс».

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.4.1.33167
Наименование программного модуля ПО	BinaryPackControls.dll
Цифровой идентификатор ПО	EB1984E0072ACFE1C797269B9DB15476
Наименование программного модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор ПО	E021CF9C974DD7EA91219B4D4754D5C7
Наименование программного модуля ПО	ComIECFunctions.dll
Цифровой идентификатор ПО	BE77C5655C4F19F89A1B41263A16CE27
Наименование программного модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор ПО	AB65EF4B617E4F786CD87B4A560FC917
Наименование программного модуля ПО	Com StdFunctions. dll
Цифровой идентификатор ПО	EC9A86471F3713E60C1DAD056CD6E3 73
Наименование программного модуля ПО	DateTimeProcessing.dll
Цифровой идентификатор ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Наименование программного модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор ПО	B6740D3419A3BC1A42763 860BB6FC8AB
Наименование программного модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор ПО	61C1445BB04C7F9BB4244D4A085C6A39
Наименование программного модуля ПО	SummaryCheckCRC. dll
Цифровой идентификатор ПО	EFCC55E91291DA6F80597932364430D5
Наименование программного модуля ПО	ValuesDataProcessing.dll
Цифровой идентификатор ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	TH	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	ПС 110 кВ Ясногорск, КРУН 6 кВ, 1 СШ 6 кВ, яч. 17	ТПЛ-10 300/5 Кл. т. 0,5 Per. № 1276-59	нтми 6000/100 Кл. т. 0,5 Per. № 831-53	СЭТ-4ТМ.03 Кл. т. 0,5S/l,0 Per. № 27524-04	УССВ: УСВ-3 Per. № 64242-16 Зав. № 1086 Сервер АИИС КУЭ: DELL PowerEdge R440	активная реактивная
2	ПС 110 кВ Ясногорск, КРУН 6 кВ, 2 СШ 6 кВ, яч. 22	ТОЛ 10-1 200/5 Кл. т. 0,5 Per. № 15128-01	НТМИ 6000/100 Кл. т. 0,5 Per. № 831-53	СЭТ-4ТМ.03 Кл. т. 0,5S/l,0 Per. № 27524-04		активная реактивная
3	ПС 110 кВ Ясногорск, КРУН 6 кВ, 2 СШ 6 кВ, яч. 24	ТОЛ-10 ТОЛ-СЭЩ-Ю 400/5 Кл. т. 0,5S Per. № 7069-07 Per. № 32139-06		СЭТ-4ТМ.03М Кл. т. 0,5S/l,0 Per. № 36697-08		активная реактивная
4	ТП-5104 6 кВ, РУ 6 кВ, СШ 6 кВ, Ввод 6 кВ	ТПОЛ 10 50/5 Кл. т. 0,5 Per. № 1261-02	НАМИ-10-95 УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-05	Меркурий 234 Кл. т. 0,5S/l,0 Per. № 75755-19		активная реактивная
5	КТП-5923 6/0,4 кВ, РУ 0,4 кВ, ввод 0,4 кВ	тти 400/5 Кл. т. 0,5 Per. №28139-12	-	Меркурий 230 Кл. т. 0,5S/l,0 Per. № 23345-07		активная реактивная
6	ПС 110 кВ № 234 Насосная, РУ 6 кВ, 2 СШ 6 кВ, яч. 8	ТОЛ-НТЗ-Ю 400/5	ЗНОЛП-НТЗ-6 6000/л/З: 1 ООА/з	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5		активная

Кл. т. 0,5S Per. № 51679-12

Кл. т. 0,5 Per. № 51676-12

Per. № 36697-12

реактивная

Продолжение таблицы 2

1	2	3	4	5	6	7
7	ПС 110 кВ № 234 Насосная, РУ 6 кВ, 1 СШ 6 кВ, яч. 9	ТОЛ-НТЗ-Ю 400/5 Кл. т. 0,5S Per. № 51679-12	знол 6000/л/З: 1 ООА/з Кл. т. 0,5 Per. №46738-11	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Per. № 36697-12	УССВ: УСВ-3 Per. № 64242-16 Зав. № 1086 Сервер АПИС КУЭ: DELL PowerEdge R440	активная реактивная
8	БКРП 10 кВ, РУ 10 кВ, 1 СШ 10 кВ, Ввод 10 кВ	ТОЛ-СЭЩ 100/5 Кл. т. 0,5S Per. № 51623-12	ЗНОЛ(П)-СВЭЛ 1 ОООО/х/з: 1 ОО/х/з Кл. т. 0,5 Per. № 67628-17	РиМ 489.32 Кл. т. 0,5S/l,0 Per. № 64195-16		активная реактивная
9	БКРП 10 кВ, РУ 10 кВ, 2 СШ 10 кВ, Ввод 10 кВ	ТОЛ-СЭЩ 100/5 Кл. т. 0,5S Per. № 51623-12	ЗНОЛ(П)-СВЭЛ 1 ОООО/х/з: 1 ОО/х/з Кл. т. 0,2 Per. № 67628-17	РиМ 489.32 Кл. т. 0,5S/l,0 Per. № 64195-16		активная реактивная
10	ВЛ 10 кВ № 6 от ПС 35 кВ № 33 Ендовигце, оп. № 3-18, ПКУ 10 кВ, ввод 10 кВ	ТОЛ-Ю-I ТОЛ-НТЗ-Ю 75/5 Кл. т. 0,5 Per. № 15128-07 Per. № 51679-12	ЗНОЛП-НТЗ-Ю 1 ОООО/х/з: 1 ОО/х/з Кл. т. 0,5 Per. № 51676-12	СЕ 303 Кл. т. 0,5S/0,5 Per. № 33446-08		активная реактивная

Примечания

• 1 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2 Допускается замена УССВ на аналогичные утвержденного типа.

• 3 Допускается замена сервера АПИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений

• 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Диапазон тока	Метрологические характеристики ИК (активная энергия и мощность)
		Границы основной относительной погрешности измерений, (± б), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1; 2	^ном < I1 < 1,211ном	1,0	1,4	2,3	1,6	2,1	2,7
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	0,2I1ном < I1 < ^ном	1,2	1,7	3,0	1,7	2,3	3,4
	0,0511ном < I1 < 0,211ном	1,8	2,9	5,4	2,3	3,3	5,6
3	^ном < I1 < 1,211ном	1,0	1,4	2,3	1,6	2,1	2,7
	0,2I1ном < I1 < ^ном	1,0	1,4	2,3	1,6	2,1	2,7
(ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	0,0511ном < I1 < 0,211ном	1,2	1,7	3,0	1,7	2,3	3,4
	0Жном < I1 < 0Жном	2,1	3,0	5,5	2,6	3,4	5,7
4; 10	ком < I1 < 1,211ном	1,0	1,4	2,3	1,6	2,1	2,7
	0,2I1ном < I1 < ^ном	1,2	1,7	3,0	1,7	2,3	3,4
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	Жном < I1 < Жном	1,8	2,9	5,4	2,3	3,3	5,6
	0,0511ном < I1 < 0,111ном	1,8	3,0	5,5	2,3	3,4	5,7
5	^ном ~ I1 ~ 1,211ном	0,8	1,1	1,9	1,5	1,9	2,4
	0,2I1ном < I1 < ^ном	1,0	1,5	2,7	1,6	2,2	3,1
(ТТ 0,5; Счетчик 0,5S)	Жном < I1 < Жном	1,7	2,8	5,3	2,2	3,2	5,5
	0,0511ном < I1 < 0,111ном	1,7	2,9	5,4	2,2	3,3	5,6
6; 7	ком < I1 < 1,211ном	0,9	1,2	2,2	1,0	1,4	2,3
	0,211ном < I1 < ком	0,9	1,2	2,2	1,0	1,4	2,3
(ТТ 0,5S; ТН 0,5; Счетчик 0,2S)	0,0511ном < I1 < 0,211ном	1,1	1,6	2,9	1,2	1,8	3,0
	0,0И1ном < I1 < 0Жном	1,8	2,9	5,4	2,0	3,0	5,5
	ком < I1 < 1,211ном	1,0	1,4	2,3	1,6	2,1	2,7
8	0,211ном < I1 < ком	1,0	1,4	2,3	1,6	2,1	2,7
(ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	Жном < I1 < Жном	1,2	1,7	3,0	1,7	2,3	3,4
	0,0511ном < I1 < 0,111ном	1,2	1,9	3,1	1,7	2,5	3,5
	0Жном < I1 < 0Жном	2,1	3,0	5,5	2,6	3,4	5,7
	^ном < I1 < 1,211ном	0,9	1,2	2,0	1,5	2,0	2,5
9	0,2I1ном < I1 < ^ном	0,9	1,2	2,0	1,5	2,0	2,5
(ТТ 0,5S; ТН 0,2; Счетчик 0,5S)	Жном < I1 < Жном	1,1	1,6	2,8	1,7	2,2	3,2
	0,0511ном < I1 < 0,111ном	1,1	1,8	2,9	1,7	2,4	3,3
	0Ж1ном < I1 < 0Ж1ном	2,0	3,0	5,4	2,5	3,3	5,6

Продолжение таблицы 3

Номер ИК	Диапазон тока	Метрологические характеристики ИК (реактивная энергия и мощность)
		Границы относительной основной погрешности измерений, (± б), %		Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %
		cos ф = 0,8	cos ф = 0,5	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6
1; 2	^ном ~ I1 ~ ^-^^ном	2,1	1,5	2,6	2,2
(ТТ 0,5; ТН 0,5; Счетчик 1,0)	0,2I1ном < I1 < ^ном	2,6	1,8	3,1	2,4
	0,05ком < I1 < 0,2ком	4,7	2,9	5,3	3,6
3	^ном ~ I1 ~ ^-^^ном	2,1	1,5	3,9	3,6
	0,2I1ном < I1 < ^ном	2,1	1,5	3,9	3,6
(ТТ 0,5S; ТН 0,5; Счетчик 1,0)	0,0Яном < I1 < 0,2ком	2,6	1,8	4,2	3,7
	0Жном < I1 < 0Жном	4,6	3,0	5,6	4,4
4	^ном ~ I1 ~ ^-^^ном	2,1	1,5	3,9	3,6
	0,2I1ном < I1 < ^ном	2,6	1,8	4,2	3,7
(ТТ 0,5; ТН 0,5; Счетчик 1,0)	0Д1ном < I1 < Жном	4,4	2,7	5,5	4,2
	0,0Яном < I1 < 0Л1ном	4,6	3,0	5,6	4,4
5	ком < I1 < 1,2ком	1,8	1,3	3,7	3,5
	0,2ком < I1 < ком	2,4	1,6	4,0	3,6
(ТТ 0,5; Счетчик 1,0)	0,И1ном < I1 < Жном	4,3	2,6	5,4	4,2
	0,05[1ном < I1 < 0Л1ном	4,5	2,9	5,5	4,3
6; 7	ком < I1 < 1,2ком	1,9	1,2	2,4	2,0
	0,2I1ном < I1 < ^ном	1,9	1,2	2,4	2,0
(ТТ 0,5S; ТН 0,5; Счетчик 0,5)	0,05ком < I1 < 0,2ком	2,4	1,5	2,9	2,2
	0,0И1ном < I1 < 0Жном	4,4	2,7	4,7	3,1
	ком < I1 < 1,2ком	2,1	1,5	3,9	3,6
8	0,2ком < I1 < ком	2,1	1,5	3,9	3,6
(ТТ 0,5S; ТН 0,5; Счетчик 1,0)	0,И1ном < I1 < Жном	2,6	1,8	4,2	3,7
	0,05ком < I1 < 0Л1ном	2,9	2,1	4,3	3,9
	0,0И1ном < I1 < 0Жном	4,6	3,0	5,6	4,4
	ком < I1 < 1,2ком	1,9	1,4	3,8	3,6
9	0,2ком < I1 < ком	1,9	1,4	3,8	3,6
(ТТ 0,5S; ТН 0,2; Счетчик 1,0)	Жном < I1 < Жном	2,4	1,7	4,1	3,7
	0,05[1ном < I1 < 0Л1ном	2,7	2,1	4,3	3,9
	0,0И1ном < I1 < 0Жном	4,5	2,9	5,6	4,4

Продолжение таблицы 3

1	2	3	4	5	6
10 (ТТ 0,5; ТН 0,5; Счетчик 0,5)	11ном — I1 — 1,211ном	1,9	1,2	2,4	2,0
	0,211ном — I1 < 11ном	2,4	1,5	2,9	2,2
	0,111ном   I1 < 0,211ном	4,3	2,5	4,6	3,0
	0,0511ном   I1 < 0,111ном	4,4	2,7	4,7	3,1
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от +5 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	10
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до101
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cosф	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +5 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, сут, не более	2
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2

Продолжение таблицы 4

1	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	5
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения и тока;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - в счетчиках (функция автоматизирована);

• - в сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТПЛ-10	2
Трансформатор тока	ТОЛ 10-I	3
Трансформатор тока	ТОЛ-10	2
Трансформатор тока	ТОЛ-СЭЩ-10	1
Трансформатор тока	ТПОЛ 10	3
Трансформатор тока	ТТИ	3
Трансформатор тока	ТОЛ-НТЗ-10	5
Трансформатор тока	ТОЛ-СЭЩ	6
Трансформатор тока	ТОЛ-10-I	2
Трансформатор напряжения	НТМИ	2
Трансформатор напряжения	НАМИ-10-95 УХЛ2	1
Трансформатор напряжения	ЗНОЛП-НТЗ-6	3
Трансформатор напряжения	ЗНОЛ	3
Трансформатор напряжения	ЗНОЛ(П)-СВЭЛ	6
Трансформатор напряжения	ЗНОЛП-НТЗ-10	3
Счетчик электрической энергии	СЭТ-4ТМ.03	2
Счетчик электрической энергии	СЭТ-4ТМ.03М	3
Счетчик электрической энергии	Меркурий 234	1
Счетчик электрической энергии	Меркурий 230	1
Счетчик электрической энергии	РиМ 489.32	2
Счетчик электрической энергии	СЕ 303	1
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	DELL PowerEdge R440	1
Программное обеспечение	«Пирамида 2.0»	1
Формуляр	АСВЭ 378.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО СК «ЭНЕРГИЯ» по объектам ООО «ИЭК Холдинг», ФГУП «РНИИРС», ООО «Ромакс», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью Сбытовая компания «ЭНЕРГИЯ»

(ООО СК «ЭНЕРГИЯ»)

ИНН 5250070112

Адрес: 607650, Нижегородская обл., г. Кстово, пл. Ленина, д. 5А, оф. 613

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88313-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные портативные TrueXEnergy

Назначение средства измерений

Анализаторы рентгенофлуоресцентные портативные TrueXEnergy (далее - анализаторы) предназначены для измерений массовой доли элементов в веществах и материалах, а также измерений толщины покрытий методом энергодисперсионной рентгеновской флуоресценции.

Описание средства измерений

Принцип действия анализаторов основан на методе вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.

Анализатор состоит из источника рентгеновского излучения (рентгеновская трубка при напряжении 50 кВ и токе 200 мкА с вольфрамовым, серебреным, родиевым или золотым анодом), детектора, литиевой батареи питания, интегрированного компьютера, предназначенного для приема, обработки и выдачи информации под управлением специализированного программного обеспечения.

Анализаторы выпускаются в следующих модификациях: Alloy, Alloy+, Gold, Catalist, Geo, которые отличаются материалом анода рентгеновской трубки и детектора.

Анализаторы рентгенофлуоресцентные портативные TrueXEnergy Alloy состоят из рентгеновской трубки с вольфрамовым или серебряным анодом и полупроводникового Si-PIN детектора площадью 12 мм², анализаторы TrueXEnergy Alloy+ состоят из рентгеновской трубки с родиевым или вольфрамовым или серебряным или золотым анодом и SDD детектора площадью 22 мм2, анализаторы TrueXEnergy Gold состоят из рентгеновской трубки с родиевым или вольфрамовым анодом и полупроводникового Si-PIN детектора площадью 12 мм2, анализаторы TrueXEnergy Catalist состоят из рентгеновской трубки с серебряным или вольфрамовым анодом и полупроводникового Si-PIN детектора площадью 12 мм2, анализаторы TrueXEnergy Geo состоят из рентгеновской трубки с родиевым или вольфрамовым анодом и SDD детектора увеличенной площади 26 мм2. Наименование модификации прибора указывается в паспорте анализатора, входящий в комплектность средства измерений.

Программное обеспечение анализаторов имеет режим измерений массовой доли элементов, предоставляемый с приборами всех модификаций, и режим измерений толщины покрытий, предоставляемый по заказу.

Общий вид анализаторов, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.

Рисунок 1 - Общий вид анализаторов, схема пломбировки от несанкционированного доступа и место нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер состоит из арабских цифр, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунке 1.

Программное обеспечение

Управление анализаторами и обработка результатов измерений проводится с помощью специального встроенного программного обеспечения (ПО) TrueXEnergy предназначенного для управления, сбора данных и анализа с возможностью настройки анализатора.

Несанкционированный доступ к программному обеспечению исключён ограничением прав доступа с помощью пароля.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TrueXEnergy
Номер версии (идентификационный номер) ПО, не ниже	22.5.25
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой доли, %	от 0,01 до 100
Диапазон измерений толщины покрытий*, мкм	от 0,8 до 23,0
Пределы допускаемой относительной погрешности измерений толщины покрытий*, %	±10
Среднее квадратическое отклонение случайной составляющей погрешности измерений массовой доли элементов, %, не более	0,2
Пределы допускаемой относительной погрешности измерений массовой доли элементов, %: для массовой доли от 0,01 до 0,1 % включ.	±30
для массовой доли св. 0,1 до 1,0 % включ.	±20
для массовой доли св. 1,0 до 100 %	±5
Примечание: * При наличии режима измерения толщины покрытий

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний массовой доли, %	от 0,001 до 100
Диапазон показаний толщины покрытий*, мкм	от 0,01 до 50
Разрешающая способность детектора, эВ, не более:
- Si-Pin	145
- SDD	129
Параметры электрического питания:
- напряжение переменного тока, В	от 110 до 220
- частота переменного тока, Г ц	от 49 до 51
Габаритные размеры, мм, не более:
- высота	290
- ширина	80
- длина	255
Масса, кг, не более	1,6
Условия эксплуатации:
- температура окружающей среды, оС	от -20 до +50
- относительная влажность, %	от 10 до 90
Примечание: * При наличии режима измерения толщины покрытий

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор рентгенофлуоресцентный портативный	TrueXEnergy	1 шт.
Чехол для переноски	-	1 шт.

П Продолжение таблицы 4

Наименование	Обозначение	Количество
Док-станция	-	1 шт.
Калибровочный образец	-	1 шт.
Адаптер переменного тока	-	1 шт.
Кабель USB	-	1 шт.
Аккумуляторная батарея	-	1 шт.
Дополнительная аккумуляторная батарея	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе 2.3 «Проведение анализа» руководства по эксплуатации «Анализаторы рентгенофлуоресцентные портативные TrueXEnergy».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 «Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;

Стандарт предприятия LANScietific Co. Ltd, Китай.

Правообладатель

LANScietific Co. Ltd, Китай

Адрес: No.209 Zhuyuan Road, Hight-tech District, Suzhou 215008

Телефон: +86-512-67370735

Web-сайт: https://en.lanscientific.com

Изготовитель

LANScietific Co. Ltd, Китай

Адрес: No.209 Zhuyuan Road, Hight-tech District, Suzhou 215008

Телефон: +86-512-67370735

Web-сайт: https://en.lanscientific.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Регистрационный № 88314-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоколлиматор электронный CONEX-LDS

Назначение средства измерений

Автоколлиматор электронный CONEX-LDS (далее - автоколлиматор) предназначен для измерений углов наклона и взаимного расположения плоских отражающих поверхностей в двух плоскостях.

Описание средства измерений

К данному типу средств измерений относится автоколлиматор электронный CONEX-LDS зав. № 21-214-035.

Принцип действия автоколлиматора основан на фокусировании отраженного от плоской отражающей поверхности луча, формируемого лазерным диодом, на фотоприемнике, который находится в фокальной плоскости объектива коллиматора. Отраженный луч фокусируется на поверхности фотоприёмника и далее при помощи программного обеспечения регистрируется линейное смещение полученного изображения относительно центра поля зрения объектива. Значение угла наклона отражающей поверхности по отношению к оси объектива автоколлиматора вычисляется как отношение величины смещения к удвоенному значению фокусного расстояния объектива.

Автоколлиматор состоит из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла.

Управление работой автоколлиматора, обработка и визуализация измерительной информации осуществляется с помощью ноутбука с комплектом программного обеспечения «CONEXLDS Utility».

Общий вид автоколлиматора представлен на рисунках 1 и 2.

Devree:

/CONEX-i

SA-j21_:2lZo3S ) ....    ----- . •

Manufactured: |09 2021 ]

Compile» wrth CFR * J 5ubcr»epter J

Manufacturer jsH

E »ГЫ« I* •»<»-«

Место нанесения знака утверждения типа

Место пломбировки

Место нанесения заводского номера

Рисунок 2 - Общий вид автоколлиматора CONEX-LDS с местами указания заводского номера, знака утверждения типа и места пломбировки

Нанесение знака поверки на автоколлиматор не предусмотрено. Пломбируется путем нанесения краски на крепежные винты автоколлиматора. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Заводской номер наносится в виде наклейки на корпус автоколлиматора цифровым обозначением типографским способом.

Программное обеспечение

Автоколлиматор имеет автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные ПО метрологически значимой части приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	CONEXLDS Utility
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.3
Цифровой идентификатор ПО	9A15A8D0E4C03101E01683B1C252A684*
Алгоритм вычисления цифрового идентификатора ПО	MD5
* Контрольная сумма указана для версии Г	Ю 2.0.0.3

Метрологические и технические характеристики

Метрологические и основные технические характеристики автоколлиматора приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений углов, мкрад	±2000
Пределы допускаемой абсолютной погрешности измерений углов в поддиапазоне измерений ±250 мкрад включ., мкрад	±5
Пределы допускаемой относительной погрешности измерений углов в поддиапазоне измерений св. ±250 мкрад, %	±2
Дискретность отсчета, мкрад	0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	1,1
Габаритные размеры, мм, не более: - высота	40
- ширина	40
- длина	269
Потребляемая мощность, В^А, не более	30
Параметры электрического питания: - напряжение переменного тока, В	от 90 до 264
- частота переменного тока, Г ц	50±1
Условия эксплуатации: - температура окружающего воздуха, °С	20±5
- относительная влажность воздуха, %	от 10 до 80
Средний срок службы, лет	5
Наработка до отказа, ч, не менее	10000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом и на корпус автоколлиматора в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность автоколлиматора

Наименование	Обозначение	Кол-во
Автоколлиматор электронный	CONEX-LDS	1 шт.
Ноутбук с программным обеспечением CONEXLDS Utility	-	1 шт.
Контроллер		1 шт.
USB-кабель передачи данных		1 шт.
Кабель питания		1 шт.
Блок питания автоколлиматора		1 шт.
Руководство по эксплуатации		1 экз.

Продолжение таблицы 4

Наименование	Обозначение	Кол-во
Руководство пользователя на CD-диске	-	1 шт.
Транспортировочный кейс	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;

Стандарт предприятия Newport, Франция.

Правообладатель

Newport, Франция

Юридический адрес: 9, rue du Bois Sauvage 91055 Evry CEDEX, France

Телефон: +33-1-60916868

Телефон/факс: +33-1-60916869

E-mail: france@newport.com

Web-сайт: www.newport.com

Изготовитель

Newport, Франция

Юридический адрес: 9, rue du Bois Sauvage 91055 Evry CEDEX, France

Телефон: +33-1-60916868

Телефон/факс: +33-1-60916869

E-mail: france@newport.com

Web-сайт: www.newport.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88315-23 Всего листов 27

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные универсальные ДОН

Назначение средства измерений

Весы автомобильные универсальные ДОН (далее - весы) предназначены для измерений массы в статическом режиме груженых и порожних транспортных средств (далее - ТС) и/или для измерения в движении полной массы ТС и нагрузок на отдельную ось или группу осей.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал датчика преобразуется, обрабатывается и отображается на дисплее весоизмерительного преобразователя (в качестве весоизмерительного преобразователя также может служить компьютер, ноутбук, планшет или мобильный телефон с предустановленной программой обработки данных с электронным пломбированием) и по последовательному интерфейсу RS-232C, RS-485, 4-20 мА, USB или Ethernet (опции) может быть передан на внешние отображающие устройств.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющих одну или несколько весовых платформ, опирающимися на датчики, и весоизмерительного преобразователя (в качестве весоизмерительного преобразователя может служить компьютер, ноутбук, планшет или мобильный телефон с предустановленной программой обработки данных с электронным пломбированием).

Весовые платформы отличаются размерами и способом установки (на поверхности с заездом по пандусам или в приямок).

В весах используются:

-датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер в Федеральном информационном фонде 77382-20), изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;

• -    датчики весоизмерительные тензорезисторные QS, (регистрационный номер в Федеральном информационном фонде 78206-20); изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай

• -    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, (регистрационный номер в Федеральном информационном фонде 75819-19), изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;

• -    датчики весоизмерительные тензорезисторные Sierra (регистрационный номер в Федеральном информационном фонде 76409-19), изготовитель ООО "Сиерра", Россия, г. Москва;

• -    датчики весоизмерительные тензорезисторные DigitalLoadCell (регистрационный номер в Федеральном информационном фонде 55634-19), модификации: DB, DH, DL, DB9, DH9, DL9, DB14, DH14, DL14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай;

- датчики весоизмерительные тензорезисторные Singleshearbeam, Dualshearbeam, Sbeam, Column (регистрационный номер в Федеральном информационном фонде 55371-19), модификации: B, H, L, B8, H8, L8, B9, H9, L9, B11, H11, L11, B14, H14, L14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)", Китай;

- датчики весоизмерительные тензорезисторные WBK (регистрационный номер в Федеральном информационном фонде 56685-14) модификации WBK-10, WBK-20, WBK-25, WBK-30, WBK-50, изготовитель фирма "CAS Corporation", Республика Корея;

-    датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер в

Федеральном информационном фонде 54471-13) модификации WBK-10D, WBK-20D, WBK-25D, WBK-30D, WBK-50D, изготовитель фирма "CAS Corporation", Республика Корея;

- датчики весоизмерительные сжатия 740 (регистрационный номер в Федеральном информационном фонде 50842-12), изготовитель фирма "UTILCELL", Испания;

- датчики весоизмерительные сжатия 740DMET (регистрационный номер в Федеральном информационном фонде 71570-18), изготовитель ООО НПП "Метра" Россия, г. Обнинск;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер в Федеральном информационном фонде 51261-12), модификация BS, BSA, BSS, BSH, HBS, BCA, BCM, изготовитель фирма "CAS Corporation", Республика Корея;

-    датчики весоизмерительные тензорезисторные C (регистрационный номер в Феде

ральном информационном фонде 67871-17), модификации: C16i, C16A, С2А, изготовитель фирма «Hottinger Bruel & Kjaer Co., Ltd.», Китай;

- датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный номер в Федеральном информационном фонде 21177-13), модификация HLC, BLC, ELC, изготовитель фирма "Hottinger Baldwin Messtechnik GmbH", Германия;

- датчики весоизмерительные сжатия RC3, изготовитель фирма "Flintec GmbH", Германия;

-    датчики весоизмерительные цифровые сжатия RC3D, изготовитель фирма "Flintec

GmbH", Германия;

- датчики весоизмерительные МВ-150 (регистрационный номер в Федеральном информационном фонде 44780-10), изготовитель ЗАО "Весоизмерительная компания "Тензо-М" (ЗАО «ВИК «Тензо-М»), Россия, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38;

-    датчики весоизмерительные МВЦ (регистрационный номер в Федеральном инфор

мационном фонде 46008-10), изготовитель ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково;

- датчики весоизмерительные DM, DM-D, изготовитель ООО «Метрон», г. Ростов-на-Дону.

В качестве весоизмерительного преобразователя в весах используются:

- приборы весоизмерительные НВТ (регистрационный номер в Федеральном информационном фонде 56101-13) изготовитель АО «Вес-Сервис» г. Санкт-Петербург.

-    приборы весоизмерительные WE (регистрационный номер в Федеральном инфор

мационном фонде 61808-15), модификация WE2111, WE2110, WE2110DC, WE2107, WE2107M, WE2108, WE2108M, WE2108S, изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;

- приборы весоизмерительные DIS2116, DWS2103 (регистрационный номер в Федеральном информационном фонде 61809-15), изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;

-    приборы весоизмерительные Микросим (регистрационный номер в Федеральном

информационном фонде 75654-19), модификации: М0601-БМ2, М10, М0601, М0808, изготовитель ООО НПП "Метра" Россия, г. Обнинск;

- приборы весоизмерительные CI, BI, NT и PDI (регистрационный номер в Федеральном информационном фонде 50968-12), модификации: CI-5010A, CI-5200A, CI-6000A, CI-2001A, CI-2001B, CI-2400BS, CI-8000V, CI-200A, CI-200S/SC, CI-201A, CI-201S/SC, CI-501, CI502, CI-1580A, CI-2001AS, CI-2001AC, CI-1560, CI-503, CI-505, CI-507, BI-100R, BI-100RB, NT-200A, NT-200S, NT-201A, NT-201S, NT-600A, PDI, CI-150A, CI-401A, CI-405A, CI-407A, изготовитель фирма "CAS Corporation", Республика Корея;

- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/7Я, МИ ВЖА/7Я, МИ МДА/15Я, МИ МЖА/15Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, МИ ВДА/12ЦП, изготовитель ООО "МИДЛиК", Россия, г. Лобня;

- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 83635-21), модификации: ТИТАН 6, ТИТАН 9/ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН 12Ц, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН Н22С/ТИТАН Н22ЖС, Производитель "Shanghai Yaohua Weighing System Co., Ltd", Китай;

устройство обработки аналоговых данных WTM (регистрационный номер в Федеральном информационном фонде 63268-16), модификации: WTM-200, WTM-201, WTM-500, WTM-501, изготовитель фирма "CAS Corporation", Республика Корея.

- приборы весоизмерительные серии FT, модификации FT-111(111D), FT-007, производство Flintec GMbH, регистрационный номер в Федеральном информационном фонде 58487-14);

- приборы весоизмерительные производства фирмы "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;

- преобразователи весоизмерительные ТЦ-017, ТВ-015, ТВ-003/05Н, ТВИ-025, изготовитель фирма ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково, Московская область.

- специальное программное обеспечение, устанавливаемое на: компьютер, ноутбук, планшет, мобильный телефон, оснащено системой защиты изменения настроек (электронное пломбирование). Изготовитель: ООО «Метрон», ЗАО «Весоизмерительная компания «Тензо-М», фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", фирма Flintec GMbH.

Управление весами осуществляется с помощью функциональной клавиатуры весоизмерительный преобразовательа и/или ПК. Информация о массе взвешиваемого груза по последовательному интерфейсу (интерфейс обмена информации) RS -232С, RS-485, Bluetooth и другими интерфейсам связи может быть передана на внешние устройства (ПЭВМ, принтер).

В весах предусмотрены следующие устройства и функции:

а) в режиме статического взвешивания:

• - устройство индикации отклонения от нуля;

• - устройство первоначальной установки на нуль;

• - полуавтоматическое устройство установки на нуль;

• - устройство слежения за нулем;

• - устройство предварительного задания значения массы тары устройство уравновешивания тары;

б) в режиме взвешивания в движении:

• - автоматическое устройство установки нуля;

• - ограничение показаний;

• - автоматическая регистрация нагрузки на оси, полной массы, даты и времени,

• - опционально: скорости движения ТС, сигнализация о превышении допускаемой скорости движения ТС.

Ко всем весоизмерительным преобразователям возможно подключение периферийного оборудования: вторичных дисплеев, принтеров, аппаратуры автоматической идентификации автомобилей и их элементов (прицепов, полуприцепов).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- максимальная рабочая скорость Vmax, км/ч (для режима взвешивания в движении);

- минимальная рабочая скорость Vmin, км/ч (для режима взвешивания в движении);

- максимальное число осей ТС (при необходимости) А max.

Весы выпускаются в различных модификациях, которые отличаются друг от друга значением максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых весоизмерительных преобразователей, а также исполнениями и габаритными размерами ГПУ.

Модификации весов при заказе имеют обозначения вида: ДОН [1]-[2]-[3]-[4]-[5]-[6]-[7], где [1] - значение (Max), т: 15; 20; 30; 50; 60; 80; 100; 120; 150; 200; 250; 300; 400; 500

• [2] - значение (е), кг (для статического режима взвешивания):

- 5, 10, 20, 50, 100, 150, 200 - для однодиапазонных весов;

- 10/20, 20/50, 20/50, 50/150, 50/200 - для двух интервальных весов;

- 2/5/10, 5/10/20, 10/20/50, 20/50/100, 50/100/150, 50/100/200 - для трех интервальных весов;

• [3] - (W x L) - размер платформы ГПУ (ширина х длина);

• [4] - С - взвешивание в статике, Д - взвешивание в динамике, М - измерение осевых нагрузок, СДМ - универсальные весы;

• [5] - A: измерение нагрузок на отдельную ось или группу осей (при наличии).

• [6] - В: взрывозащищенное исполнение (при наличии);

• [7]   - класс точности при определении полной массы ТС: 0,5;1; 2; 5; 10 (для режима взвешивания в движении, устанавливается при первичной поверке).

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными в 48 модификациях, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

Общий вид весов представлен на рисунках 1 и 2. Общий вид весоизмерительных преобразователей представлен на рисунках 3 - 7.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8 - 15.

Заводской номер в цифровом формате наносится на металлическую маркировочную табличку методом гравировки, маркировочная табличка крепится на ГПУ весов заклепками.

Рисунок 1 - Общий вид ГПУ весов

Рисунок 2 - Общий вид ГПУ весов

Рисунок 3 - Общий вид весоизмерительных преобразователей

Пломба с оттиском поверительного клейма

ТИТАН

Место нанесения разрушаемых наклеек DWS, DIS

Рисунок 12 - Схема пломбировки весоизмерительных преобразователей от несанкционированного доступа, обозначение места нанесения знака поверки

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2110

	. Ммто нкием«>ча пгомвы 1 /^1 мь
"П ■Tl----П 1                   11	»L □□□nrninTooannn ч 1 ^'iL- И '

WTM-200, 201;WTM-500,501

Место пломбировки мастикой в пломбировочной чашке

НВТ-1, 1Н, 9, 10

Приборы ТЦ, ТВ, FT - пломбируются с помощью пломбировочной чашки либо с помощью разрущаемых наклеек.

Рисунок 14 - Схема пломбировки весоизмерительных преобразователей от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в весоизмерительных преобразователях и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на весоизмерительном преобразователе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1-9.

Таблица 1 - Идентификационные данные ПО

Идентиф икационные данные (признаки)	Значение для весоизмерительных преобразователей
	ТИТАН, ТИ ТАН ЗЦ, ТИ ТАН Н, ТАТАН 12Ц	CI-5010A, CI-5200A	CI-6000A	CI-2001A CI-2001B CI-2400BS	CI-8000V
Идентификационное наименование ПО	-	-	-		-
Номер версии	V1.X	1.0010	1. 01	1. 00	t1000 02
(идентификационный	UER 3.6x	1.0020	1.02	1.01	t1000 03
номер) ПО	643 Ax V3.X	1.0030	1.03	1.02	t1000 04
Цифровой идентификатор ПО	*	*	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 2 - Идентификационные данные ПО

Идентификационные (признаки)	данные	Значение для весоизмерительных преобразователей
		CI-200A CI-201A CI-200S/SC CI-201S/SC	CI-501, CI-502 CI-503 CI-505 CI-507	CI-1580	CI-1560 CI-2001AS CI-2001AC NT-600A	NT-200A NT-200S NT-201A NT-201S
Идентификационное наименование ПО		-	-	-	-	-
Номер версии		1.20	1.33	3.10	1. 00	203
(идентификационный	номер)	1.21	1.34	3.11	1.01	204
ПО		1.22	1.35	3.12	1.02	205
Цифровой идентификатор ПО		*	*	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 3 - Идентификационные данные ПО

Идентиф икационные данные (признаки)	Значение для весоизмерительных преобразователей
	BI-100R BI-100RB	PDI	CI-150A	CI-400	МИ В... МИ М... МИ.12Ц МИ...12ЦС
Идентификационное наименование ПО	-	-	-		-
Номер версии (идентификационный номер) ПО	1.01 1.02 1.03	2.XX	1.XX	1.XX	UX.XX U2.00 U3.01
Цифровой идентификатор ПО	*	*	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 4 - Идентификационные данные ПО

Идентиф икационные данные (признаки)	Значение для весоизмерительных преобразователей
	DWS2103	WE2107 WE2107M	WE2108 WE2108M WE2108S	WE2110 WE2110D С	WE2111
Идентификационное наименование ПО	-	-	-			-
Номер версии (идентификационный номер) ПО	Не ниже P2xx*	Не ниже Р7х*	Не ниже Р8х*	Не ниже Р5х*		Не ниже v1.0x*
Цифровой идентификатор ПО	*	*	*	*		*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 5 - Идентификационные данные ПО

Идентиф икационные данные (признаки)	Значение для весоизмерительных преобразователей
	М0601	М0600	М0808	М10	DIS2116
Идентификационное наименование ПО	-	-	-		-
Номер версии (идентификационный номер) ПО	Не ниже Ed 5.xx*	Не ниже Ed 4.xx*	Не ниже 0.xx* 1.хх*	Не ниже 001.ххх*	Не ниже P1xx*
Цифровой идентификатор ПО	*	*	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 6 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для весоизмерительных преобразователей
	WTM-200	WTM-201	WTM-500	WTM-501
Идентификационное наименование ПО	-	-	-
Номер версии (идентификационный номер) ПО	WTM Firmware	WTM Firm ware	WTM Firm ware	WTM Firm ware
Цифровой идентификатор ПО	*	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 7 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для весоизмерительных преобразователей
	D2008 D2008FA D39	FT-ХХ FT-XX D	FT-ХХХ FT-XXX D
Идентификационное наименование ПО	-	-	-
Номер версии (идентификационный номер) ПО	Не ниже v1.0	Не ниже 01.ХХ	Не ниже 01.ХХ
Цифровой идентификатор ПО	*	*	*

-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 8 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для ПК
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	Не ниже 1.1
Цифровой идентификатор ПО	-
-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

аблица 9 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для весоизмерительных преобразователей
	НВТ-1,2/1Н	НВТ-9,10
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО	3.9; 7.6; 10.9; 15.3; 1.11; 2.11	2.04; 9.11; 10.11
Цифровой идентификатор ПО	-	-
-* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Метрологические и технические характеристики

1 Статический режим взвешивания

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................средний (III).

Значения Мах и Min, d, е, интервалов нагрузки (m), числа поверочных интервалов (n), и пределов допускаемой погрешности (mpe) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 10.

Примечание - Весы со значением n более 3000 делений устанавливаются в защищенных от механических и атмосферных воздействий условиях.

Таблица 10 - Метрологические характеристики однодиапазонных модификаций весов

Обозначение модификации	Мах, т	Min, т	d=е, кг	n
ДОН 15-5-[3]-[4]-[5]-[6]	15	0,1	5	3000
ДОН 30-10-[3]-[4]-[5]-[6]	30	0,2	10	3000
ДОН 40-10-[3]-[4]-[5]-[6]	40	0,2	10	4000
ДОН 50-10-[3]-[4]-[5]-[6]	50	0,2	10	5000
ДОН 60-10-[3]-[4]-[5]-[6]	60	0,2	10	6000
ДОН 60-20-[3]-[4]-[5]-[6]	60	0,4	20	3000
ДОН 80-20-[3]-[4]-[5]-[6]	80	0,4	20	4000
ДОН 80-50-[3]-[4]-[5]-[6]	80	1	50	1600
ДОН 100-20-[3]-[4]-[5]-[6]	100	0,4	20	5000
ДОН 100-50-[3]-[4]-[5]-[6]	100	1	50	2000
ДОН 120-20-[3]-[4]-[5]-[6]	120	0,4	20	6000
ДОН 150-50-[3]-[4Н5]-[б]	150	1	50	3000
ДОН 200-50-[3Н4Н5Н6]	200	1	50	4000
ДОН 250-50-[3Н4Н5Н6]	250	1	50	5000
ДОН 250-100-[3]-[4]-[5]-[6]	250	2	100	2500
ДОН 300-50-[3]-[4]-[5]-[6]	300	1	50	6000
ДОН 300-100-[3]-[4]-[5]-[6]	300	2	100	3000
ДОН 400-100-[3H4H5H6]	400	2	100	4000
ДОН 500-100-[3H4H5H6]	500	2	100	5000
ДОН 500-200-[3H4H5H6]	500	4	200	2500

Значения Мах и Min, d, е, n, m и mpe при первичной поверке для двухинтервальных модификаций весов приведены в таблице 11.

Обозначение Модификации	Мах, т	Min, т	d=е, кг	n
ДОН 40-10/20-[3]-[4]-[5]-[6]	30	0,2	10	3000
	40		20	2000
ДОН 60-10/20-[3]-[4]-[5]-[6]	30	0,2	10	3000
	60		20	3000
ДОН 60-10/20-[3]-[4]-[5]-[6]	40	0,2	10	4000
	60		20	2000
ДОН 80-10/20-[3]-[4]-[5]-[6]	40	0,2	10	4000
	80		20	4000
ДОН 80-10/20-[3]-[4]-[5]-[6]	60	0,2	10	6000
	80		20	4000
ДОН 80-20/50-[3]-[4]-[5]-[6]	60	0,4	20	3000
	80		50	1600
ДОН 100-10/20- [3]-[4]-[5]-[6]	50	0,2	10	5000
	100		20	5000
ДОН 100-20/50- [3]-[4]-[5]-[6]	60	0,4	20	3000
	100		50	2000
ДОН 300-50/100-[3]-[4]-[5]-[6]	150	1	50	3000
	300		100	3000
ДОН 500-50/150-[3]-[4]-[5]-[6]	200	1	50	4000
	500		150	3333
ДОН 500-50/200-[3]-[4]-[5]-[6]	150	1	50	3000
	500		200	2500

Значения Мах и Min, d, е, n, m и mpe при первичной поверке для трехинтервальных модификаций весов приведены в таблице 12.

Таблица 12 - Метрологические характеристики трехинтервальных модификаций весов

Обозначение Модификации	Мах, т	Min, т	d=е, кг	n
ДОН 30-2/5/10- [3]-[4]-[5]-[6]	6	0,04	2	3000
	15		5	3000
	30		10	3000
ДОН 40-5/10/20- [3]-[4]-[5]-[6]	15	0,1	5	3000
	30		10	3000
	100		20	2000
ДОН 60-5/10/20- [3]-[4]-[5]-[6]	15	0,1	5	3000
	30		10	3000
	60		20	3000
ДОН 60-5/10/20- [3]-[4]-[5]-[6]	20	0,1	5	4000
	40		10	4000
	60		20	3000
ДОН 80-5/10/20- [3]-[4]-[5]-[6]	20	0,1	5	4000
	40		10	4000
	80		20	4000
ДОН 80-10/20/50- [3]-[4]-[5] [6]	30	0,2	10	3000
	60		20	3000
	80		50	1600

Продолжение таблицы 12

ДОН 100-10/20/50- [3]-[4] [5]-[6]	30	0,2	10	3000
	60		20	3000
	100		50	2000
ДОН 100-10/20/50- [3]-[4] [5]-[6]	40	0,2	10	4000
	80		20	4000
	100		50	2000
ДОН 150-10/20/50-[3]-[4]-[5]-[6]	30	0,2	10	3000
	60		20	3000
	150		50	3000
ДОН 150-10/20/50-[3]-[4]-[5]-[6]	40	0,2	10	4000
	80		20	4000
	150		50	3000
ДОН 200-10/20/50-[3]-[4]- [5]-[6]	40	0,2	10	4000
	80		20	4000
	200		50	4000
ДОН 300-20/50/100-[3]-[4]-[5]-[6]	60	0,4	20	3000
	150		50	3000
	300		100	3000
ДОН 300-20/50/100-[3]-[4]- [5]-[6]	80	0,4	20	4000
	200		50	4000
	300		100	3000
ДОН 500-50/100/150- [3] [4]-[5]-[6]	200	1	50	4000
	400		100	4000
	500		150	3333
ДОН 500-50/100/200- [3] [4]-[5]-[6]	150	1	50	3000
	300		100	3000
	500		200	2500

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 13, для массы нетто при любом значении массы тары, соответственно.

Таблица 13 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой погрешности устройства установки на нуль	±0,25е
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более	4
Диапазон первоначальной установки нуля, % от Мах, не более	20
Показания индикации массы, кг, не более	Мах +9е
Диапазон выборки массы тары (Т-), % от Мах	от 0 до 100
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Мш до 500 включ. - св. 500 до 2000 включ. - св. 2000 до Мах включ.	±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0)

2. Режим взвешивания в движении

Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 14.

Таблица 14 - Метрологические характеристики

Обозначение модификации	Мах, т	Min, т	d, кг	Класс точности при определении полной массы ТС	Класс точности при определении нагрузки на одиночную ось или на группу осей
ДОН-20-[3]-[4]-[5]-[6]-[7]	20	0,5	10
ДОН-30-[3]-[4]-[5]-[6]-[7]	30	0,5	10	0,5	В, С
ДОН-40-[3]-[4]-[5]-[6]-[7]	40	0,5	10
ДОН-30-[3]-[4]-[5]-[6]-[7]	30	1	20
ДОН-40-[3]-[4]-[5]-[6]-[7]	40	1	20	1
ДОН-60-[3]-[4]-[5]-[6]-[7]	60	1	20	1	B C, D
ДОН-80-[3]-[4]-[5]-[6]-[7]	80	1	20
ДОН-30-[3]-[4]-[5]-[6]-[7]	30	0,5	50	о	ТА Т7
ДОН-40-[3]-[4]-[5]-[6]-[7]	40	0,5	50	2	С D, E
ДОН-60-[3]-[4]-[5]-[6]-[7]	60	1	100
ДОН-80-[3]-[4]-[5]-[6]-[7]	80	1	100	5	D, E
ДОН-100-[3]-[4]-[5]-[6]-[7]	100	1	100
ДОН-200-[3]-[4]-[5]-[6]-[7]	200	2	200	10	F

Максимальное значение измеренной полной массы ТС, т... Мах^п, где n - число осей ТС

MPE при определении полной массы ТС в движении не превышают большего из следующих значений:

а) рассчитанному в соответствии с таблицей 14 и округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - число осей при суммировании.

аблица 14 - Метрологические характеристики

Класс точности при определении полной массы ТС по ГОСТ 33242-2015	Процент от условно истинного значения полной массы ТС
	при первичной поверке	при периодической поверке
0,5	±0,25	±0,5
1	±0,5	±1,0
2	±1,0	±2,0
5	±2,5	±5,0
10	±5,0	±10,0

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 15, округленного до ближайшего значения цены деления;

б) 1-d - при первичной поверке, 2^d - при периодической поверке.

Таблица 15 - Метрологические характеристики

Класс точности при определении нагрузки на одиночную ось по ГОСТ 33242-2015	Процент от условно истинного значения статической эталонной нагрузки на одиночную ось
	при первичной поверке	при периодической поверке
В	±0,5	±1,0
C	±0,75	±1,5
D	±1,0	±2,0
Е	±2,0	±4,0
F	±4,0	±8,0

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 16, округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 16 - Метрологические характеристики

Класс точности при определении нагрузки на одиночную ось или группу осей по ГОСТ 33242-2015	Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей
	при первичной поверке	при периодической поверке
В	±1,0	±2,0
C	±1,5	±3,0
D	±2,0	±4,0
E	±4,0	±8,0
F	±8,0	±16,0

Таблица 17 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная рабочая скорость (Vmax), км/ч, не более	8
Минимальная рабочая скорость (Vmin), км/ч, не более	1
Максимальное количество осей ТС, ед., не более	7
Направление движения при взвешивании	двустороннее
Диапазон рабочей температуры весоизмерительных преобразователей, °С: -для М0601, М0808	от -35 до +40
-для WE2111, WE2110, WE2110DC, WE2107, WE2107M, WE2108, WE2108M,	от -10 до +40
WE2108S, ТИТАН6, ТИТАН9/ТИТАН9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН-12Ц, ТИТАН Н22С/ТИТАН Н22ЖС, CI-5010A, CI-5200A CI-6000A CI-2001A DIS2116, DWS2103, М0600-К, М0600-Д, М0600Б М0600-С6, М0601-БМ-2, НВТ-1, НВТ-1Н, НВТ-9, D2008, D39, D-[3]-[4]-[5]-[6]-[7]0601-БМ-3, M10, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС,МИ ВДА/12ЦС, МИ ВЖА/12ЦС, МИ ВДА/15Я, МИ ВЖА/15Я, МИ ВДА/12Ц, МИ ВДА/12ЦР, МИ ВДА/12ЦП, WTM 500, WTM 501, WTM 200,WTM 201, FT-007, FT-111, FT-111D, ТЦ-017, ТВ-015, ТВ-003/05Н, ТВИ-025 - Для ПК, ноутбука, планшета	от -10 до +40

Продолжение таблицы 17

Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - типа С16А, C16i, МВ150, МВЦ, DM, DM-D -типа SB, SQ, HSX, GZLB, IL, U, AM, XSB, QS, QS-D, QS-SS, WBK, WBK-D, 740DMET, 740, ZS, CLC, WLS, SDS, EDS, - типа B, H, L, B8, H8, L8, B9, H9, L9, B11, H11, L11,B14, H14, L14, H8C, BM8D, HM9B, HM9A Sierra, DigitalLoadCell, Singleshearbeam, Dualshearbeam, Sbeam, Column, RC3, RC3D - типа BS, BSA, BSS, BSH, HBS, BCA, BCM	от -50 до +50 от -40 до +40 от -30 до +40 от -10 до +40
Электрическое питание от сети переменного тока: (через адаптер) - напряжением, В	от 195,5 до 253
- частотой, Г ц	от 49 до 51
Потребляемая мощность, В^А, не более	600
Время прогрева весов, мин, не менее	30
Количество весовых платформ	От 1 до 10
Габаритные размеры платформы ГПУ весов,мм:	от 400 до 40
- длина	000 от 400 до
- ширина	12 000 от 100
- высота	до 1500
Масса ГПУ весов, кг, не более	25000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.

Комплектность средства измерений

Таблица 18 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы автомобильные универсальные (модификация по заказу)	дон	1
Руководство по эксплуатации	ДОН-РЭО-001 РЭ	1
Компьютер*	-	1
Принтер*	-	1
Вторичный дисплей*	-	1
*опционально

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ДОН-РЭО-001 РЭ «Весы автомобильные универсальные ДОН. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы «;

ТУ 4274-001-38446939-2022 «Весы автомобильные универсальные ДОН. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Метрон» (ООО «Метрон»)

ИНН 6166083612

Юридический адрес: 344029, г. Ростов-на-Дону, ул. 1-й Конной армии, д. 15А, оф. 210

Телефон: +7 863 2986260, 200-37-67, 219-14-71

е-mail: info@ltdmetron.com

Изготовитель

Общество с ограниченной ответственностью «Метрон» (ООО «Метрон»)

ИНН 6166083612

Юридический адрес: 344029, г. Ростов-на-Дону, ул. 1-й Конной армии, д. 15А, оф. 210

Адрес осуществления места деятельности: 346778, г. Батайск, ул. Производственная, д.8 Телефон: +7 863 2986260, 200-37-67, 219-14-71

е-mail: info@ltdmetron.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8

Телефон (факс): (495) 491-78-12,

е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88299-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-2000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 2000 м³.

Принцип действия резервуара стального вертикального цилиндрического РВС-2000 основан на заполнении его нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.

Резервуар стальной вертикальный цилиндрический РВС-2000 представляет собой вертикально установленный стальной сосуд, состоящий из цилиндрической стенки, днища и стационарной крыши.

Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемо-раздаточные устройства.

Расположение резервуара стального вертикального цилиндрического РВС-2000 -наземное. В верхней части резервуара предусмотрена площадка, предназначенная для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуара установлены секции ограждения.

Резервуар стальной вертикальный цилиндрический РВС-2000 с заводским номером 4 расположен по адресу: Томская область, Арчинское месторождение.

Общий вид резервуара РВС-2000 представлен на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.

Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из одной арабской цифры, нанесен на стенку резервуара аэрографическим способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара и в паспорт на резервуар печатным способом.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,2

Таблица 2 -Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от -50 до +50

Знак утверждения типа

наносится на титульные лист паспорта печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность резервуаров

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте (раздел 5 «Заметки по эксплуатации»).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Восток» (ООО «Газпромнефть-Восток»)

ИНН 7017126251

Адрес: 634045, г. Томск, ул. Нахимова, д. 13а, стр. 1 Изготовитель

Общество с ограниченной ответственностью «Регион» (ООО «Регион»)

ИНН 6318171418

Адрес: 443022, г. Самара, ул. 22 Партсьезда, д. 7 А, оф. 25

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88300-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до определенных уровней, соответствующих объемам нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Заполнение и выдача нефти и нефтепродуктов осуществляются через приемо-раздаточные устройства, расположенные в нижней части резервуаров.

Расположение резервуаров наземное.

В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.

Резервуары стальные вертикальные цилиндрические РВС-5000 заводские номера 8, 9, 10, 11, 12, 13, 15, 16 расположены по адресу: Томская область, УПН Пионерный 11,111111-4.

Общий вид резервуаров представлен на рисунках 1-4.

Заводские номера в виде цифрового обозначения, состоящие из арабских цифр нанесены на стенки резервуаров аэрографическим способом, обеспечивающий идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров и в паспорта на резервуары типографическим способом.

Знак поверки наносится на свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров.

Рисунок 1 - Общий вид резервуаров с заводским номером 8 и 9

Рисунок 2 - Общий вид резервуаров с заводским номером 10 и 11

Рисунок 3 - Общий вид резервуаров с заводским номером 12 и 13

РВС-И5 5000м'

ОГНЕОПАСНО

В-1.

Рисунок 4 - Общий вид резервуаров с заводским номером 15 и 16 Пломбирование резервуара не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от -50 до +50

Знак утверждения типа наносится на титульный лист паспортов резервуаров типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность резервуаров

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт на резервуар	-	1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте (раздел 5 «Заметки по эксплуатации»).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Томскнефть» Восточной нефтяной компании (АО «Томскнефть» ВНК)

ИНН 7022000310

Адрес: 636780, Томская обл., г. Стрежевой, ул. Буровиков, д. 23

Изготовитель

Акционерное общество «Томскнефть» Восточной нефтяной компании (АО «Томскнефть» ВНК)

ИНН 7022000310

Адрес: 636780, Томская обл., г. Стрежевой, ул. Буровиков, д. 23

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный РВСт-3000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВСт-3000 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске продукта.

Описание средства измерений

Принцип действия резервуара основан на заполнении его продуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв и арабских цифр, нанесен на табличку. Табличка крепится на обшивку резервуара.

Резервуар РВСт-3000 с заводским номером ШТ 40/2 расположен на территории АО «ПНТ» по адресу: 198096, Российская Федерация, г. Санкт-Петербург, Элеваторная площадка (Угольная гавань), д. 32.

Общий вид резервуара РВСт-3000 с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид резервуара РВСт-3000 зав.№ ШТ 40/2 с указанием места нанесения заводского номера

Пломбирование резервуара РВСт-3000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	3000
Пределы допускаемой относительной погрешности вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический теплоизолированный	РВСт-3000	1 шт.
Паспорт	-	1 шт.
Градуировочная таблица	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88302-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Астраханская генерация» ОАО «ЮГК ТГК-8»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Астраханская генерация» ОАО «ЮГК ТГК-8» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-325T (далее -УСПД), каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) филиала «Астраханская генерация» ОАО «ТГК ТГК-8», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (далее - ПО) ПО «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), включающий в себе приемник сигналов точного времени от спутников глобальной системы позиционирования (ГЛОНАСС/GPS). GPS-приемник входит в состав УСПД. Время УСПД синхронизировано с временем приемника, сличение ежесекундное, погрешность синхронизации не более 0,1 с. УСПД осуществляет коррекцию времени сервера и счетчиков. Сличение времени сервера БД с временем УСПД осуществляется каждые 2 мин, и корректировка времени выполняется при расхождении времени сервера и УСПД ±2 с.

Часы счетчиков синхронизируются от часов УСПД с периодичностью 1 раз в 30 минут, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ: 1

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм    вычисления    цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	УСПД		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ТГ-1	ТШЛ-20 Кл. т. 0,2 Ктт 8000/5 Per. № 36053-07	3HOM-15-63 Кл. т. 0,5 Ктн 10000:х/3/100:х/3 Per. № 1593-05	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20	RTU-327L Per. №41907-09	активная реактивная	±0,8 ±1,8	±1,6 ±2,7
2	ТГ-2	ТШЛ-20 Кл. т. 0,2 Ктт 8000/5 Per. № 36053-07	3HOM-15-63 Кл. т. 0,5 Ктн 10000:х/3/100:х/3 Per. № 1593-05	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
3	ТГ-3	ТШЛ-20 Кл. т. 0,2 Ктт 8000/5 Per. № 36053-07	3HOM-15-63 Кл. т. 0,5 Ктн 10000:х/3/100:х/3 Per. № 1593-05	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
4	ТГ-4	ТШЛ-20 Кл. т. 0,2 Ктт 8000/5 Per. № 36053-07	3HOM-15-63 Кл. т. 0,5 Ктн 10000:х/3/100:х/3 Per. № 1593-05	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,7
5	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1 с.ш., 1 сек., яч.№12	ТФЗМ ИОБ-IV Кл. т. 0,5 Ктт 600/5 Per. № 26422-04	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:х/3/100:х/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±1,1 ±2,7	±3,0 ±4,8

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
6	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 2 с.ш., 4 сек., яч. №22	TG Кл. т. 0,2S Ктт 600/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20	RTU-327L Per. №41907-09	активная реактивная	±0,8 ±1,8	±1,6 ±2,8
7	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1с.ш., 3 сек., яч.№20	ТФЗМ ИОБ-IV Кл. т. 0,5 Ктт 600/5 Per. № 26422-04	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
8	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 2 с.ш., 4 сек., яч. №17	TG Кл. т. 0,2S Ктт 600/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,8
9	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 2 с.ш., 4 сек., яч. №21	ТРГ Кл. т. 0,2S Ктт 1000/5 Per. №49201-12	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,8
10	Астраханская ТЭЦ-2, ЗРУ- 1 ЮкВ, 2 с.ш., 2 сек., яч.№8	ТФЗМ ИОБ-IV Кл. т. 0,5 Ктт 600/5 Per. № 26422-04	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
И	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1 с.ш., 1 сек., яч. №10	ТФЗМ ИОБ-IV Кл. т. 0,5 Ктт 600/5 Per. № 26422-04	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
12	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1с.ш., 1 сек, яч.№2	TG Кл. т. 0,2S Ктт 600/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн И0000:л/3/100:л/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20 Зав. №01347770		активная реактивная	±0,8 ±1,8	±1,6 ±2,8

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
13	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 2с.ш., 2 сек, яч.№7	TG Кл. т. 0,2S Ктт 1000/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:х/3/100:х/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20	RTU-327L Per. №41907-09 Зав. № 013094	активная реактивная	±0,8 ±1,8	±1,6 ±2,8
14	Астраханская ТЭЦ-2, ЗРУ- 110кВ, 1 с.ш., 3 сек., яч. №26	ТФЗМ ИОБ-IV Кл. т. 0,5 Ктт 600/5 Per. № 26422-04	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:х/3/100:х/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
15	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 2 с.ш., 4 сек., яч.№24	TG Кл. т. 0,2S Ктт 600/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:х/3/100:х/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,8
16	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1 с.ш., 3 сек., яч. №18	TG Кл. т. 0,2S Ктт 600/5 Per. № 30489-09	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:х/3/100:х/3 Per. № 14205-94	Al 802RAL-P4GB-DW-4 Кл. т. 0,2S/0,5 Per. №31857-20		активная реактивная	±0,8 ±1,8	±1,6 ±2,8

Продолжение таблицы 2

17	Астраханская ТЭЦ-2, ЗРУ-110 кВ, 1 с.ш., 3 сек., яч. №27	ТРГ Кл. т. 0,2S Ктт 1000/5 Per. №49201-12	НКФ-110-57 У1 Кл. т. 0,5 Ктн 110000:л/3/100:л/3 Per. № 14205-94	Al 802 RALXQV-P4GB- DW-4 Кл. т. 0,2S/0,5 Per. № 31857-20	RTU-327L Per. №41907-09 Зав. № 013094	активная реактивная	±0,8 ±1,8	±1,6 ±2,8
Пределы допускаемой погрешности СОЕВ АПИС КУЭ, с							±5
Примечания 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для coscp = 0,8 инд 1=0,02 1Ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1-17 от 0 до +40 °C. 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСПД на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть. 7 Кл. т. - класс точности, Ктн - коэффициент трансформации трансформаторов напряжения, Ктт - коэффициент трансформации трансформаторов тока.

Лист № 8 Всего листов 11 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	17
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ, ТН, оС	от - 5 до +40
- температура окружающей среды в месте расположения счетчика, оС	от - 40 до +65
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчик: - среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации Счетчик: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком. Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТШЛ-20	12
Трансформатор тока	ТФЗМ 110Б-!У	15
Трансформатор тока	TG	18
Трансформатор тока	ТРГ	6
Трансформатор напряжения	ЗНОМ-15-63	12
Трансформатор напряжения	НКФ-110-57 У1	39
Счётчик электрической энергии многофункциональный	A1802RAL-₽4GB-DW-4	16
Счётчик электрической энергии многофункциональный	A1802RALХQV-Р4GB- DW-4	1
Устройство сбора и передачи данных	RTO-327L	1
Программное обеспечение	«Альфа-ЦЕНТР»	1
Паспорт-Формуляр	Н663-АУЭ.3.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Астраханская генерация» ОАО «ЮГК ТГК-8», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Астраханьэнерго»

(ООО «ЛУКОЙЛ- Астраханьэнерго»)

ИНН 3016059510

Адрес: 414052, Астраханская обл., г Астрахань, Августовская ул, стр. 11в/2, оф. 22 Телефон: 8 (8512) 47-83-55

Факс: 8 (8512) 48-47-48

E-mail: lae.office@lukoil.com

Изготовитель

Общество с ограниченной ответственностью «Системы Релейной Защиты»

(ООО «Системы Релейной Защиты»)

ИНН 7722722657

Адрес места осуществления деятельности: 140070, Московская обл., п. Томилино, ул. Гаршина, д. 11, а/я 868

Юридический адрес: 111020, г. Москва ул. Боровая, д. 7, стр. 10, пом. XII, комн. 11 Телефон: 8 (495) 772-41-56

Факс: 8 (495) 544-59-88

E-mail: info@srza.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, пом. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88303-23 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Киберсталь»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Киберсталь» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «Киберсталь», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), устройство сбора и передачи данных (далее -УСПД) с встроенным ГЛОНАСС/GPS приемником и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС» и другие организации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

Для единства измерений в АИИС КУЭ ООО «Киберсталь» используются системы обеспечения единого времени (СОЕВ), включающая в себя часы УСПД и счетчиков электроэнергии, подключенных к соответствующему УСПД (ИК №№ 1 - 16), а также СОЕВ, которая охватывает уровень ИИК (ИК №№ 17 - 22) и ИВК. СОЕВ ИК №№ 1 - 16 построена на базе приемника ГЛОНАСС/GPS, встроенного в УСПД. Время УСПД синхронизировано с временем приёмника, сличение ежесекундное. УСПД осуществляет коррекцию времени счётчиков. АИИС КУЭ СОЕВ ИК №№ 17 - 22 и ИВК оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS)

Сличение времени счётчиков для ИК №№ 1 - 16, с временем УСПД происходит при каждом опросе счётчиков. Коррекция времени счетчиков выполняется при расхождении времени счетчиков с временем УСПД на ±3 с.

Контроль времени в часах счетчиков для ИК №№ 17 - 22 автоматически выполняет сервер БД АИИС КУЭ ООО «Киберсталь» при каждом сеансе опроса, корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и сервере БД на величину более ±3 с.

Корректировка часов ИВК АИИС КУЭ ООО «Киберсталь» выполняется в автоматическом режиме с помощью устройства синхронизации времени УСВ-3. ИВК АИИС КУЭ ООО «Киберсталь» непрерывно сравнивает собственную шкалу времени с УСВ-3 и производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ: 134

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм     вычисления     цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	УСПД/ УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.6, КЛ-1 6 кВ в сторону ТП-1	тпл Кл. т. 0,5 Ктт 150/5 Per. №47958-16 Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17	эком-3000 Per. № 17049-09	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
2	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.8, КЛ-2 6 кВ в сторону ТП-1	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8

1	2	3	4	5	6	7	8	9
3	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.9, КЛ 6 кВ в сторону ТП-2	тпл Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17	эком-3000 Per. № 17049-09	активная реактивная	±1,2 ±2,8	±3,4 ±5,8
4	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.10, КЛ 6 кВ в сторону ТП-7	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
5	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.15, КЛ-1 6 кВ в сторону ТП-6	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
6	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.19, КЛ-1 6 кВ в сторону ПС-17	тпол Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
7	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч.20, КЛ-1 6 кВ в сторону ПС-18	ТПОЛ Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8

1	2	3	4	5	6	7	8	9
8	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.23, КЛ-2 6 кВ в сторону ПС-17	тпол Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17	эком-3000 Per. № 17049-09	активная реактивная	±1,2 ±2,8	±3,4 ±5,8
9	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.24, КЛ-2 6 кВ в сторону ПС-18	ТПОЛ Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
10	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.27, КЛ-3 6 кВ в сторону ТП-1	тпл Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
И	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.ЗЗ, КЛ 6 кВ в сторону ТП-9	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
12	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.34, КЛ-2 6 кВ в сторону ТП-6	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8

1	2	3	4	5	6	7	8	9
13	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.35, КЛ 6 кВ в сторону ТП-8	тпл Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17	эком-3000 Per. № 17049-09	активная реактивная	±1,2 ±2,8	±3,4 ±5,8
14	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч.37, КЛ-4 6 кВ в сторону ТП-1	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
15	ПС ИОкВГПП-1 ПНТЗ, ЗРУ-6 кВ, 3 СШ 6 кВ, яч.45, КЛ-1 6 кВ в сторону ПС-41	тпол Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
16	ПС ИОкВГПП- 1 ПНТЗ, ЗРУ-6 кВ, 4 СШ 6 кВ, яч.64, КЛ-2 6 кВ в сторону ПС-41	ТПОЛ Кл. т. 0,5S Ктт 600/5 Per. №47958-16	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
17	ТП-20 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ф.УФРПО	ТОП Кл. т. 0,5S Ктт 150/5 Per. №47959-11	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/l,0 Per. № 36697-17	УСВ-3 Per № 51644-12	активная реактивная	±1,0 ±2,4	±3,3 ±5,7

1	2	3	4	5	6	7	8	9
18	ПС-18 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч.4, ф.РП-10 ВВ1	ТПЛ-10 Кл. т. 0,5 Ктт 400/5 Per. № 1276-59	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Per. №20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17	УСВ-3 Per № 51644-12	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
19	ПС-18 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч.21, ф.РП-10 ВВ2	ТПЛ-10 Кл. т. 0,5 Ктт 400/5 Per. № 1276-59	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Per. № 323-49	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
20	ПС-18 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч.22, ф.УМИ КТП-400	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Per. № 1276-59	НТМК-6-48 Кл. т. 0,5 Ктн 6000/100 Per. № 323-49	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
21	ПС-17 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч.11, ф.КТП-1	тпл Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ Кл. т. 0,5 Ктн 6000/100 Per. №60002-15	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8
22	ПС-17 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч.23, ф.КТП-2	ТПЛ Кл. т. 0,5S Ктт 150/5 Per. №47958-16	НАМИ Кл. т. 0,5 Ктн 6000/100 Per. №60002-15	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-17		активная реактивная	±1,2 ±2,8	±3,4 ±5,8

Пределы допускаемой погрешности СОЕВ АПИС КУЭ, с

±5

Примечания 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для coscp = 0,8 инд 1=0,02(0,05) 1НОм и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1 - 22 от 0 до +40 °C. 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСПД и У СВ на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Лист № 10 Всего листов 13 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	22
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +60
- температура окружающей среды в месте расположения
счетчиков, оС	от -40 до +70
- температура окружающей среды в месте расположения
сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
УСПД:
- среднее время наработки на отказ, ч, не менее	75000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТПЛ	36
Трансформатор тока	ТПОЛ	18
Трансформатор тока	ТОП	3
Трансформатор тока	ТПЛ-10	6
Трансформатор напряжения	НАМИ-10-95УХЛ2	5
Трансформатор напряжения	НТМК-6-48	1
Трансформатор напряжения	НАМИ	2
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	21
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.09	1
Устройство синхронизации времени	УСВ-3	1

Наименование	Обозначение	Количество, шт./экз.
Устройство сбора и передачи данных	ЭКОМ-3000	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	ЕГ.01.134-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Киберсталь», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к средству измерения

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Киберсталь»

(ООО «Киберсталь»)

ИНН 6684036797

Адрес: 623101, Свердловская обл., г. Первоуральск, ул. Ленина, соор. 18, эт/пом 4/410 Телефон: +7(800) 250-88-99

E-mail: info@cybersteel.com

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант»

(ООО «ЕЭС-Гарант»)

ИНН 5024173259

Адрес: 143421, Московская обл., тер. Автодорога Балтия, 26-й км, д. 5 стр. 3, оф. 4012 Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, пом. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88304-23                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны (автотопливозаправщики) 5389

Назначение средства измерений

Автоцистерны (автотопливозаправщики) 5389 (далее - АЦ и АТЗ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной заправки техники.

Описание средства измерений

Принцип действия АЦ и АТЗ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.

АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов и ящиком для размещения запасных частей.

АЦ и АТЗ исходя из требований заказчика, выпускаются в различных модификациях и отличаются номинальной вместимостью, типом шасси и количеством, а также местом расположения разделительных (изолирующих) отсеков. Количество модификаций -3.

АТЗ оснащаются узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке техники. УВТ устанавливается в ящике, расположенном на шасси, и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (Государственные реестр № 59916-15).

АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз, на лицевой панели крепится маркировочная табличка с указанием сведений о модификации, заводском номере и производителе. Заводской номер выполнен в виде буквенно-цифрового кода, наносится ударным способом.

Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-4, маркировочная табличка на рисунке 5, узел выдачи топлива (УВТ) представлен на рисунке 6, место пломбирования крана для защиты от несанкционированного слива нефтепродукта и указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 7.

Рисунок 1 - Общий вид АЦ и АТЗ

■Нм

Рисунок 2 - Общий вид АЦ и АТЗ

Рисунок 3 - Общий вид АЦ и АТЗ

Рисунок 4 - Общий вид АЦ и АТЗ

|ТС RU Е -RU. МТ35.00731.Р1

Z9G 5 3891YM0000328  ⁼

МАТЕРИАЛ КОРПУСА

МАКСИМАЛЬНО ДОПУСТИМОЕ РАБОЧЕЕ ДАВЛЕНИЕ, МПо (ЩД

ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ 0,04 МПа

ВНЕШНЕЕ РАСЧЕТНОЕ ДАВЛЕНИЕ 0,043 МПа

РАСЧЕТНАЯ ТЕМПЕРАТУРА

4

Лист № 5

Всего листов 6 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Значение
Модификация	АЦ 5389 -4,5 (АТЗ 5389 -4,5)	АЦ 5389 -5,2 (АТЗ 5389 -5,2)	АЦ 5389 -8 (АТЗ 5389-8)
Номинальная вместимость, м3	4,5	5,2	8,0
Разность между номинальной и действительной вместимостью, %	±2,5	±2,0
Пределы допускаемой относительной погрешности вместимости, %	±0,4

Таблица 2 - Основные технические характеристики

Наименование параметра	Значение
Модификация	АЦ 5389 -4,5	АЦ 5389 -5,2	АЦ 5389 -8
	(АТЗ 5389 -4,5)	(АТЗ 5389 -5,2)	(АТЗ 5389-8)
Количество разделительных отсеков	от 1 до 3		от 2 до 4
Масса цистерны расчетная, не более, кг	1125	1200	1590
Допустимая нагрузка на дорогу полной
массой:
- на переднюю ось, не более, кг		3800
- на заднюю ось, не более, кг		8200
Габаритные размеры цистерны: - длина, не более, мм	5000	6500	7500
- ширина, не более, мм	2300	2300	2300
- высота, не более, мм	2350	2350	2350
Рабочие условия эксплуатации: температура окружающего воздуха, °С	от - 40 до + 50

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений.

Наименование	Обозначение	Количество
Автоцистерны (автотопливозаправщики) 5389	АЦ (АТЗ) 5389-Х*	1 шт.
Запасные части, инструмент, принадлежности	-	1 компл.
Руководство по эксплуатации	4521-85288333-006-18 РЭ	1 экз.
Паспорт	5389 ПС	1 экз.
*-номинальная вместимость АЦ (АТЗ)

Сведения о методиках (методах) измерений

приведены в разделе 3.3 «Наполнение и слив» 4521-85288333-006-18 РЭ «Автоцистерны (автотопливозаправщики) 5389. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средствам измерений.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4511.85288333.006-18 «Автоцистерны (автотопливозаправщики) 5389» Технические условия.

Правообладатель

Общество с ограниченной ответственностью «РусТрак» (ООО «РусТрак»)

ИНН 5257099304

Юридический адрес: 603002, г. Нижний Новгород, ул. Советская, д.14, кв. 86

Телефон: (831) 225-00-55

Изготовитель

Общество с ограниченной ответственностью «РусТрак» (ООО «РусТрак»)

ИНН 5257099304

Юридический адрес: 603002, г. Нижний Новгород, ул. Советская, д. 14, кв. 86

Адрес места осуществления деятельности: 603037, г. Нижний Новгород, ул. Торфяная, д. 35

Телефон: (831) 225-00-55

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел.: 8 800 200 22 14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 405

Лист № 1 Регистрационный № 88305-23                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализатор ChemLogic 1 CL1

Назначение средства измерений

Газоанализатор ChemLogic 1 CL1 (далее по тексту - газоанализатор) предназначен для измерений концентраций объемной доли 4,4'-дифенилметандиизоцианат (МДИ) в воздухе рабочей зоны.

Описание средства измерений

Газоанализатор ChemLogic 1 CL1 (зав. № 6074) представляет собой одноблочный автоматический прибор непрерывного действия, применяется в комплекте с преобразователями первичными измерительными ленточными (бумажной индикаторной лентой ChemLogic).

Принцип действия газоанализатора - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты ChemLogic (далее по тексту- ИЛ). Изменение интенсивности отраженного светового потока в результате химической реакции между МДИ и реагентом, нанесенным на ленту, приводит к изменению величины тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от ИЛ, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с индикаторной рецептурой ИЛ.

В газоанализаторе CL1 предусмотрены: режим запуска процесса анализа, время холостого хода, три режима экономии ленты: режим фиксированного цикла (по умолчанию), режим одиночного считывания и непрерывный режим. В первых двух режимах прибор функционирует циклически.

Газоанализатор снабжен устройствами сигнализации двух регулируемых порогов срабатывания сигнализации с выдачей визуального сигнала. В газоанализаторе используется плата (карта) SD для формирования банка данных.

Газоанализатор стационарно устанавливается в точке отбора пробы в вертикальном положении. Для линии отбора проб воздуха используются фторопластовые трубки. Для исключения возможности занижения значений концентраций МДИ максимальная длина линии ввода воздуха, содержащего МДИ, не должна превышать 15 см.

В состав газоанализатора входят:

• - оптическая система, включающая источник излучения, оптические устройства, регистрирующие спектры отражения и направляющие его на детектор (фотоприемник);

• - встроенный микропроцессор, осуществляющий в том числе обработку полученного детектором сигнала и расчет объемной концентрации МДИ в ppb (млрд^-1), значения которой автоматически выводятся на ЖК- дисплей;

• - 2 насоса (для подачи анализируемого воздуха в газоанализатор и его вывода в вытяжной шкаф).

На передней панели газоанализатора находятся оптическая система, кассеты с индикаторной лентой, клавиатура микропроцессора и дисплей.

Подача анализируемого воздуха на индикаторную ленту осуществляется через входное отверстие на нижней панели прибора.

На боковой панели расположены: клавиша включения/выключения прибора, 14-штекерный соединитель подключения к реле сигнализации, реле выдачи сигналов о неисправностях, к аналоговому выходу 4-20 мА и штуцер для выхода воздушного потока.

Знак поверки может наносится на переднюю панель газоанализатора, в соответствии с действующим законодательством (рисунок 1). Газоанализатор имеет серийный номер (рисунок 2), который наносится печатным способом в виде цифрового обозначения на идентификационную табличку, закрепленную на боковую панель прибора. Общий вид газоанализатора и схема пломбирования от несанкционированного доступа приведены на рисунке 1.

Рисунок 2 - идентификационная табличка газоанализатора

Программное обеспечение

Газоанализатор имеет встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- обработку измерительной информации;

- диагностику аппаратной части газоанализатора;

- проведение настройки газоанализатора;

- формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ChemLogicI
Номер версии (идентификационный номер) ПО	15.11 (0715)
Цифровой идентификатор ПО	-
Алгоритм расчета цифрового идентификатора ПО	-
Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Газоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон измерений определяемого компонента,2) млн-1	Пределы допускаемой приведенной 1) погрешности*, %	Предел допускаемого времени установления показаний Т0,9Д, с
4,4'-дифенилметандии зоцианат (МДИ)	от 0 до 10040'3	± 25 3)	300
Примечание: 1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений; 2) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят с использованием коэффициента, равного 10,4 (при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88); 3)  - При отсутствии 2,6-толуилен-диизоцианата (ТДИ).

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой вариации показаний, в долях от пределов допускаемой погрешности	0,5

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (высотахширинахдлина), мм, не более	320х230х260
Масса, кг, не более	13,2
Количество порогов срабатывания сигнализации	2
Потребляемая мощность, не более, В •А.	250
Напряжение питания, В	от 207 до 253
Параметры и состав анализируемой газовой смеси: - температура газовой смеси на входе газоанализатора, оС - содержание неизмеряемых компонентов СО (оксид углерода), H2S (сероводород), SO2 (диоксид серы), NH3 (аммиак), NO2 (диоксид азота), NO (оксид азота), CH2O (формальдегид), HCI (хлористый водород), C6H6 (бензол), С7Н8 (толуол), С8Н10 (ксилол), не более	от +5 до +40 санитарных норм (ПДК воздуха рабочей зоны) по ГОСТ 12.1.005.
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа	от +15 до +25 от 30 до 90 от 84 до 120
Время прогрева, с, не более	25
Степень защиты по ГОСТ 14254-2015	IP67
Средняя наработка на отказ, ч	24000
Срок службы, лет	8

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор ChemLogic 1 CL1	Зав. № 6074	1 шт.
Преобразователь    первичный    измерительный ленточный    (бумажная    индикаторная    лента ChemLogic)	1-600-020	1 комплект
Шнур питания	По документации	1 шт.
Трубка фторопластовая - FEP (фторированный этилен-пропилен) (15 см)	2-400-007	1 шт.
Трубка    полиэтиленовая,    пропиленовая    или тефлоновая, для линии сброса*	2-400-008	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Газоанализатор ChemLogic 1 CL1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам ChemLogic 1 CL1

ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 13321- 81 Газоанализаторы промышленные автоматические. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Техническая документация фирмы «DOD Technologies, Inc.», США.

Правообладатель

Фирма «DOD Technologies, Inc.», США

Адрес: 675 Industrial Drive, Building A, Cary, IL 60013, USA

Тел.: 1-815-788-52001-815-788-5200

Факс: 1-815-788-5300

Web-сайт: www.dodtec.com

E-mail: solutions@dodtec.com

Изготовитель

Фирма «DOD Technologies, Inc.», США

Адрес: 675 Industrial Drive, Building A, Cary, IL 60013, USA

Тел.: 1-815-788-52001-815-788-5200

Факс: 1-815-788-5300

Web-сайт: www.dodtec.com

E-mail: solutions@dodtec.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. I

Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 февраля 2023 г.

Москва

Об утверадении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/                             S

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 646070CB85806S9469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03,2024

ч_________—---------/

---
