УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_   » декабря   2025 Г. № ²⁸³²

Лист № 1 Регистрационный № 83169-21                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-229

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-229 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-229, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 086 указывается в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП 31297 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т-1	ТШЛ-0,66 Кл.т. 0,5S 2500/5 Рег. № 47957-11 Фазы: А; В; С	—	ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 46634-11	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	1,0 2,1	3,3 5,6
2	ТП 31297 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ Т-2	ТШЛ-0,66 Кл.т. 0,5S 2500/5 Рег. № 47957-11 Фазы: А; В; С	—	ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/1,0 Рег. № 46634-11			Активная Реактивная	1,0 2,1	3,3 5,6
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном, cos9 = 0,8инд.

• 4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УССВ:
среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
при отключении питания, лет, не менее	40

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТШЛ-0,66	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	2
Устройство синхронизации системного времени	УССВ-2	1
Сервер	—	1
Программное обеспечение	«АльфаЦЕНТР»	1
Паспорт-формуляр	ЛНТА.411711.002.ПФ.041	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-229», регистрационный номер в Федеральном информационном фонде ФР.1.34.2022.42672.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «   2б»_____декабря2025 Г. №_____ 2832

Лист № 1 Регистрационный № 89645-23                                         Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители уровня многофункциональные ДУУ4МА

Назначение средства измерений

Измерители уровня многофункциональные ДУУ4МА (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), уровня раздела жидкостей, температуры, гидростатического давления, избыточного давления газовой подушки мер вместимости и резервуаров, работающих под избыточным давлением, а также силы постоянного тока.

Описание средства измерений

Принцип действия уровнемеров при измерении уровня жидкости (уровня раздела жидкостей) основан на магнитострикционном эффекте. На волновод подается импульс постоянного тока. Взаимодействие импульса тока с постоянным магнитным полем поплавка приводит к возникновению волны механического напряжения, распространяющейся вдоль волновода с известной постоянной скоростью. Пьезомагнитный чувствительный элемент (далее - ЧЭ), размещенный в электрическом блоке, преобразует полученное механическое напряжение в электрический импульс. После этого определяется расстояние до контролируемой среды, пропорциональное интервалу времени между подачей импульса тока и обратным импульсом. Уровнемеры измеряют время от момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости (уровня раздела жидкостей).

Принцип действия уровнемеров при измерении температуры основан на использовании зависимости электрического сопротивления термопреобразователя от температуры.

Принцип действия уровнемеров при измерении давления основан на воздействии давления среды на измерительную мембрану датчика, при прогибе которой возникает электрический сигнал пропорциональный приложенному давлению.

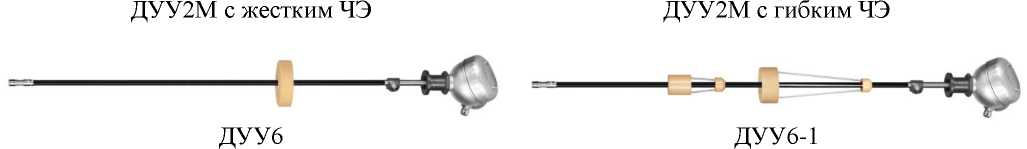

Уровнемеры состоят из первичных преобразователей и вторичного прибора (далее -ВП).

В качестве первичных преобразователей используются датчики ультразвуковые (далее - датчики) ДУУ2М, ДУУ6, ДУУ6-1, в качестве ВП - блок сопряжения с датчиком БСД4 (далее - БСД4), блок сопряжения с датчиком БСД5А (далее - БСД5А), контроллеры ГАММА-8МА (далее - ГАММА-8МА), А17 (далее - А17), контроллеры ГАММА-8М (далее -ГАММА-8М), контроллеры ГАММА-7М (далее - ГАММА-7М). Обмен информацией между первичными преобразователями и ВП осуществляется по внутреннему протоколу АО «Альбатрос».

ГАММА-7М может комплектоваться модулями токовых сигналов МТС1 и МТС2, предназначенными для измерений и воспроизведения силы постоянного тока.

Уровнемеры могут включать в свой состав измерительные каналы (далее - ИК) уровня жидкости (уровня раздела жидкостей), температуры, гидростатического давления, избыточного давления газовой подушки, силы постоянного тока, воспроизведения сигналов токовых выходов.

Конструкция уровнемеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на уровнемеры.

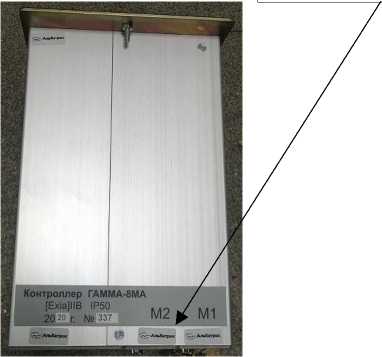

Заводской номер уровнемера состоит из цифровой последовательности заводского номера ВП и заводского(их) номера(ов) датчика(ов), разделенных символом(ами) «/». Заводские номера наносятся на корпус датчиков методом гравировки и на маркировочную табличку ВП методом шелкографии.

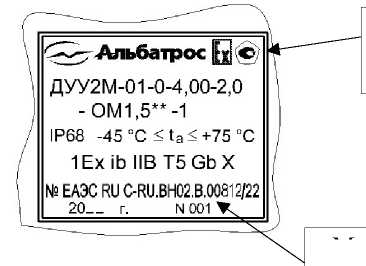

Рисунок 3 - Маркировка

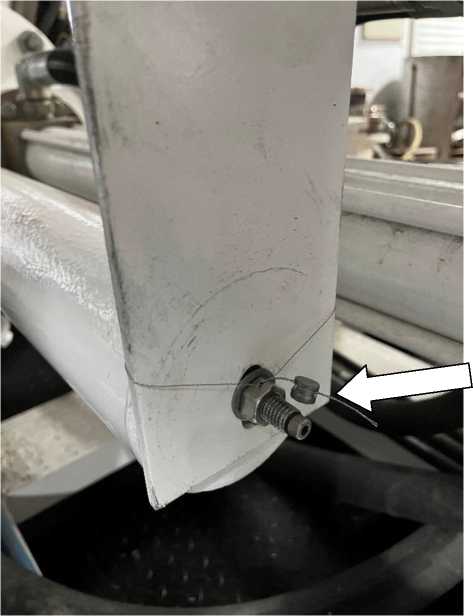

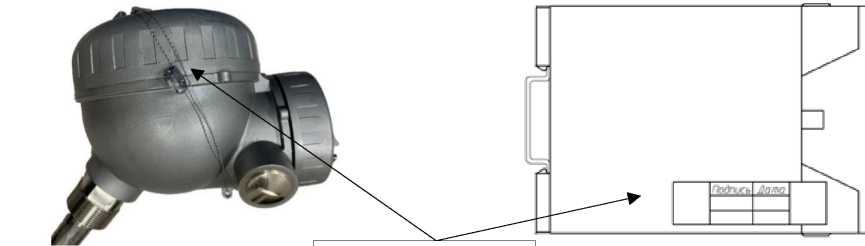

Датчики пломбируются предприятием-изготовителем с помощью проволоки и свинцовой пломбы.

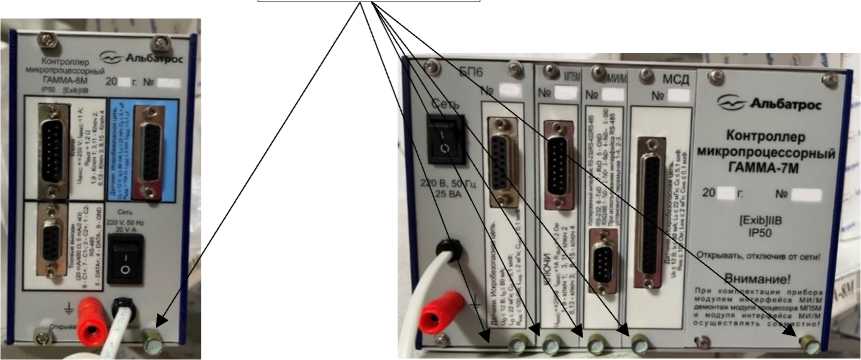

ВП пломбируются предприятием-изготовителем: БСД4, БСД5А - бумажной пломбой по ГОСТ 18677-73, на которую наносится печать ОТК с эмблемой предприятия-изготовителя; ГАММА-8МА, А17 - этикетками контроля вскрытия, выполненными в виде самоклеящихся пломб на пленочной подложке с торговым знаком предприятия-изготовителя; ГАММА-7М и ГАММА-8М - мастичной пломбой по ГОСТ 18678-73 с оттиском ОТК предприятия-изготовителя, устанавливаемой в пломбировочную чашку на задней панели контроллеров.

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным и может быть изменено только на предприятии-изготовителе.

ПО предназначено для обработки измерительной информации, отображения результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Идентификационные данные ПО выводятся на индикаторы уровнемера, а также доступны для чтения с персональных компьютеров верхнего уровня. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами. Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-	-	-	-	-	-
Номер версии (идентификационный номер) ПО	009	не ниже 1.ХХ*				не ниже 2.ХХ*
Цифровой идентификатор ПО	642D	В135	8CD6	27D1	4C3D	-
Алгоритм вычисления цифрового идентификатора ПО	CRC-16	MD5	MD5	MD5	CRC-16	-
ВП	БСД4	БСД5А	ГАММА -8МА	А17	ГАММА-8М	ГАММА-7М
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК уровня жидкости (	уровня раздела жидкостей)
Наименование характеристики	Значение
Диапазон измерений уровня жидкости (уровня раздела жидкостей) в зависимости от номера разработки и исполнения датчика, мм: - ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(А), ДУУ2М-08(А) - ДУУ2М- 10(А, Т, ТА), ДУУ2М- 12(А), ДУУ2М- 14(А), ДУУ2М-1б(А) - ДУУ6, ДУУ6-1	от НННУ до (4000-НВНУ)1) от Ннну до (25000-Нвну)1} от Ннну до (6000-Нвну)!)
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости (уровня раздела жидкостей) в зависимости от исполнения датчика, мм: - ДУУ2М исполнения 1 - ДУУ2М исполнения 0 - ДУУ6 - ДУУ6-1	±1,0; ±2,0; ±3,02) ±3,0 ±1,0 ±1,0; ±5,02)
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня жидкости (уровня раздела жидкостей), вызванной изменением температуры жидкости от температуры (20±5) °С в зависимости от исполнения датчика, мм: - ДУУ2М - ДУУ6, ДУУ6-1	±0,02- Lчэ /1 °C ±2,0/10 °C
1) Нижний неизмеряемый уровень, мм, составляет: - 100 + Нпогр - для датчиков ДУУ2М-01...-04, ДУУ2М-01А...-04А, ДУУ2М -02Т, -02ТА (кроме датчиков ДУУ2М-02, ДУУ2М-02А с поплавками диаметром 280 мм и высотой 217 мм УНКР.305446.071-02); - 150      +      Нпогр      -      для      датчиков      ДУУ2М-05...-08, 10,       -10Т,       -12,       -14,       -16,       -05А.-08А,       -10А,       -10ТА, -12А, -14А, -16А исполнения 0 и для датчиков ДУУ2М-05.-08, -05А.-08А исполнения 1; - 200 + Нпогр - для датчиков ДУУ2М-10, -10Т, -12, -14, -16, -10А, -10ТА, -12А, 14А, -16А исполнения 1; - 10 - для датчиков ДУУ2М-02, ДУУ2М-02А с поплавком типа I диаметром 280 мм и высотой 217 мм УНКр.305446.071-02 (для работы на передвижных резервуарах); - не более 190 - для датчиков ДУУ6 мм с поплавком типа I диаметром 130 мм и высотой 62 мм; - не более минус 3 - для датчиков ДУУ6-1 с поплавками типа I диаметром 130 мм и высотой 398 мм; - не более 30 - для датчиков ДУУ6-1 с поплавками типа I диаметром 80 мм и высотой 201 мм; - не более минус 193 - для датчиков ДУУ6-1 при работе с одним поплавком типа I диаметром 130 мм и высотой 398 мм (в режиме измерения уровня без измерения уровня раздела сред). «Минус» означает, что уровень контролируемой среды находится ниже нижнего конца ЧЭ датчика.

Наименование характеристики

Значение

Верхний неизмеряемый уровень, мм, составляет: - 240 + Нп - Нпогр - для датчиков ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(А), ДУУ2М-08(А), ДУУ2М-10(А, Т, ТА), ДУУ2М-12(А), ДУУ2М-14(А), ДУУ2М-16(А) (Нп - Нпогр > 60 мм); - не более 242 - для датчиков ДУУ6 с поплавком типа I диаметром 130 мм и высотой 62 мм; - не более 578 - для датчиков ДУУ6-1 с поплавком типа I диаметром 130 мм и высотой 398 мм и типа I диаметром 80 мм и высотой 201 мм. Зона неизмеряемых уровней между двумя поплавками в многопоплавковых датчиках должна быть не более 312 мм. 2) В зависимости от заказа, фактическое значение указывается в паспорте. примечания: 1. приняты следующие обозначения: НННУ, НВНУ - нижний и верхний неизмеряемый уровень, мм, в соответствии с эксплуатационной документацией; L.n - длина ЧЭ датчика, м; НпОГР - глубина погружения поплавка (не менее 200 мм) ; Нп - глубина погружения поплавка, мм. 2. Основная и дополнительная абсолютная погрешность измерений уровня жидкости (уровня раздела жидкостей) суммируются арифметически.

Таблица 3 - Метрологические характеристики ИК гидростатического давления

Наименование характеристики	Значение
Диапазон измерений гидростатического давления в зависимости от номера разработки и исполнения датчика: 1) ДУУ2М-05(А),       ДУУ2М-06(А),       ДУУ2М-07(А), ДУУ2М-08(А), МПа	от 0 до 2,0
2) ДУУ6, ДУУ6-1, кПа: - при 1500 < Lqa < 2650	от 0 до 18,7
- при 2651 < Lqa < 4100	от 0 до 30,8
- при 4101 < Lqa < 6000	от 0 до 61,6
Пределы допускаемой приведенной погрешности гидростатического давления для уровнемеров с датчиками ДУУ2М, % от диапазона измерений	±1,5
Пределы допускаемой абсолютной погрешности гидростатического давления для уровнемеров с датчиками ДУУ6, ДУУ6-1 в зависимости от температуры контролируемой среды, Па: 1) от -40 до -20 °С: - при 1500 < Lqa < 2650	±25,5
- при 2651 < Lqa < 4100	±42,0
- при 4101 < Lqa < 6000	±84,0
2) от -20 до +65 °С: - при 1500 < Lqa < 2650	±20,4
- при 2651 < Lqa < 4100	±33,6
- при 4101 < Lqa < 6000	±67,2
Примечание - Принято следующее обозначение: Ln - длина ЧЭ датчика, мм.

Наименование характеристики	Значение
Диапазон измерений избыточного давления газовой подушки для уровнемеров с датчиками ДУУ6, ДУУ6-1, кПа:
- при 1500 < Lчэ < 2650	от -1,87 до +2,06
- при 2651 < Lчэ < 4100	от -3,08 до +3,27
- при 4101 < Lчэ < 6000	от -6,16 до +6,28
Пределы допускаемой абсолютной погрешности избыточного давления газовой подушки для уровнемеров с датчиками ДУУ6, ДУУ6-1, Па:
- при 1500 < Lчэ < 2650	±51,0
- при 2651 < Lчэ < 4100	±84,0
- при 4101 < Lчэ < 6000	±168,0
Примечание - Принято следующее обозначение: Lчэ - длина ЧЭ датчика, мм.

Таблица 5 - Метрологические характеристики ИК температуры

Наименование характеристики	Значение
Диапазон измерений температуры в зависимости от номера разработки и исполнения датчика, °С: - ДУУ2М (кроме ДУУ2М-02Т(ТА), ДУУ2М-10Т(ТА))	от -45 до +65
- ДУУ2М-02Т(ТА)	от -45 до +120
- ДУУ2М-10т(та)	от -10 до +100
- ДУУ6, ДУУ6-1	от -40 до +65
Пределы допускаемой абсолютной погрешности температуры в зависимости от типа датчика уровня, °С: 1) ДУУ2М - при -45 < t < -10 °С	±2,0
- при -10 < t < +85 °С	±0,5
- при +85 < t < +120 °С	±2,0
2) ДУУ6, ДУУ6-1	±0,5
Примечание - Принято следующее обозначение: t - измеряемое значение температуры, °С.

Таблица 6 - Метрологические характеристики ИК воспроизведения сигналов токовых выходов

Наименование характеристики	Значение
Диапазоны воспроизведения сигналов токовых выходов ВП, мА	от 4 до 20, от 0 до 20, от 0 до 5
Пределы допускаемой абсолютной погрешности воспроизведения токовых сигналов в зависимости от ВП, мкА: - БСД4 - БСД5А, ГАММА-8МА, А17	±20 ±15
Пределы допускаемой приведенной погрешности воспроизведения токовых сигналов в зависимости от ВП,  % от диапазона воспроизведения: - ГАММА-8М, ГАММА-7М (с модулями MTC1, МТС2) для изолированных выходов - ГАММА-7М  (с модулями MTC1, МТС2) для неизолированных выходов	±0,2 ±3,0

Наименование характеристики	Значение
Диапазоны измерений силы постоянного тока ГАММА-7М (с модулем МТС2), мА	от 4 до 20, от 0 до 20, от 0 до 5
Пределы допускаемой приведенной погрешности измерений силы постоянного тока ГАММА-7М (с модулем МТС2), % от диапазона измерений	±0,2

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Количество датчиков в составе уровнемера в зависимости от ВП: - БСД4, БСД5А	1
- ГАММА-8МА	до 4
- А17	до 6
- ГАММА-8М	до 2
- ГАММА-7М	до 8
Количество токовых выходов ВП: - БСД4, БСД5А	4
- ГАММА-8МА, ГАММА-7М	до 4
- А17	до 6
- ГАММА-8М	2
Количество токовых входов ГАММА-7М с модулем МТС2	2
Длина ЧЭ датчиков, м: - ДУУ2М-01(А), ДУУ2М-02(А, Т, ТА), ДУУ2М-03(А), ДУУ2М-04(А), ДУУ2М-05(А), ДУУ2М-06(А), ДУУ2М-07(А), ДУУ2М-08(А)	от 1,5 до 4,0
- ДУУ2М-10(А, Т, ТА),    ДУУ2М-12(А),    ДУУ2М-14(А), ДУУ2М-16(А)	от 4 до 25
- ДУУ6, ДУУ6-1	от 1,5 до 6,0
Условия эксплуатации: - температура окружающей среды для датчиков, □ С	от -45 до +75
- температура окружающей среды для БСД4, БСД5А, °С	от -40 до +45
- температура окружающей среды для ГАММА-8МА, ГАММА-8М, ГАММА-7М, °С	от +5 до +45
- температура окружающей среды для А17, °С	от +1 до +45
- относительная влажность для датчиков, %, не более	98
- относительная влажность для БСД4, БСД5, ГАММА-8МА, А17, %	от 10 до 95
- относительная влажность для ГАММА-8М, ГАММА-7М, % не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Параметры электрического питания ВП1), В: - напряжение постоянного тока для БСД4, БСД5А	от 21,6 до 26,4
- напряжение переменного тока частотой 50±1 Гц для ГАММА-8МА, А17	от 180 до 265
- напряжение переменного тока частотой 50±1 Гц для ГАММА-8М, ГАММА-7М	от 180 до 242

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более:
- ДУУ2М и ДУУ6	167X170X162+Lчэ
- БСД4, БСД5А	100Х77,5Х113
- ГАММА-8МА	231x156x208
- А17	237x185x206
- ГАММА-8М	240x145x289
- ГАММА-7М	124x142x349
Масса, кг, не более:
- датчики ДУУ2М	18,15
- датчики ДУУ6	7,35
- БСД4, БСД5А	0,45
- ГАММА-8МА	3,6
- А17	3,9
- ГАММА-8М	3,5
- ГАММА-7М	2,0
Маркировка взрывозащиты:
- БСД4, БСД5А, ГАММА-8МА, А17	[Ex 1а Ga] IIB
- ГАММА-8М, ГАММА-7М	[Ex ib Gb] IIB
- ДУУ2М-02Т, ДУУ2М-10Т	Ex ib IIB T4 Gb X
- ДУУ2М-01, ДУУ2М-03, ДУУ2М-04, ДУУ2М-05, ДУУ2М-06,
ДУУ2М-07, ДУУ2М-08, ДУУ2М-12, ДУУ2М-14, ДУУ2М-16	1Ex ib IIB T5 Gb X
- ДУУ2М-02ТА, ДУУ2М-10ТА	0Ex iа IIB T4 Ga X
- ДУУ2М-01А, ДУУ2М-03А, ДУУ2М-04А, ДУУ2М-05А,
ДУУ2М-06А, ДУУ2М-07А, ДУУ2М-08А, ДУУ2М-12А, ДУУ2М-14А,
ДУУ2М-16А, ДУУ6, ДУУ6-1	0Ex iа IIB T5 Ga X
1) Питание датчиков осуществляется от ВП.
Примечание - Принято следующее обозначение: Lчэ - длина ЧЭ датчика,	мм.

Таблица 9 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, часов, не менее	100000
Срок службы, лет	14

Знак утверждения типа

наносится на корпус(а) датчика(ов) методом лазерной гравировки, на лицевую панель ВП методом шелкографии и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Измеритель уровня многофункциональный	ДУУ4МА	1
Датчик	ДУУ2М, ДУУ6, ДУУ6-1	от 1 до 8!)

Наименование	Обозначение	Количество, шт./экз.
Вторичный прибор	БСД4, БСД5А, ГАММА-8МА, ГАММА-7М, ГАММА-8М или А17	11)
Руководство по эксплуатации	УНКР.407631.011 ПС	1
Паспорт   измерителя   уровня многофункционального ДУУ4МА	УНКР.407631.011 РЭ	1
Паспорт датчика	УНКР.407533.00ХХ ПС2)	от 1 до 81)
1) В соответствии с заказом. 2) «Х» принимает значения от 0 до 9 в зависимости от типа и исполнения датчика.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Общее устройство и принцип работы уровнемеров» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

ТУ 26.51.52-005-29421521-2021 «Измерители уровня многофункциональные ДУУ4МА. Технические условия»

Правообладатель

Акционерное общество «Альбатрос»

(АО «Альбатрос»)

ИНН 7713003423

Юридический адрес: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3, этаж 2, оф. 12

Изготовитель

Акционерное общество «Альбатрос»

(АО «Альбатрос»)

ИНН 7713003423

Юридический адрес: 127254, г. Москва, Огородный пр-д, д. 5, стр. 3, эт. 2, оф. 12 Адрес места осуществления деятельности: 127254, г. Москва, Огородный пр-д, д. 5,

стр. 3

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»).

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ «____»   декабря 2025 Г. №   2832

Лист № 1 Регистрационный № 91089-24                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная ВСР

Назначение средства измерений

Установка поверочная ВСР (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.

Установка состоит из средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, температуры и избыточного давления жидкости, ручного регулятора расхода, системы сбора и обработки информации.

Установка реализована на базе установки поверочной «ВСР-М» (регистрационный номер 18099-99).

В качестве средства измерений объема жидкости в потоке и объемного расхода жидкости в составе установки применяется компакт-прувер.

В качестве средств измерений избыточного давления жидкости применяются преобразователи давления измерительные 3051 (регистрационный номер 14061-99).

В качестве средств измерений температуры жидкости применяются термопреобразователи сопротивления платиновые 65 (регистрационный номер 22257-01), преобразователи измерительные к датчикам температуры 644, 3144, 3244 (регистрационный номер 14683-00).

В качестве средств измерений плотности жидкости применяются преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847 (регистрационный номер 15644-01).

Система сбора и обработки информации реализована на базе комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13).

Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

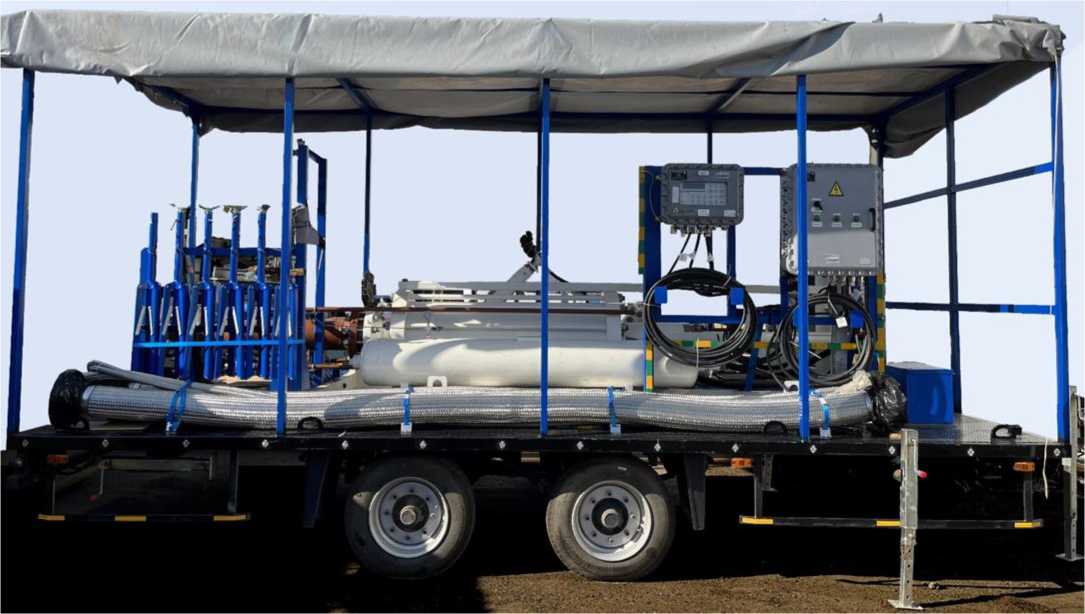

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которыми пломбируется отверстие в гайке крепления опорной пластины (компакт-прувера), для ограничения доступа к оптическому блоку, под которым находятся твердотельные датчики объема, с нанесением знака поверки на пломбу.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

ЗАО НИЦ "ИНКОМСИСТЕМ"

Давление расчетное 6,3 МПа

Климатическое исполнение ХЛ1

Дата изготовления: 09.2023 Зав. № 3457-23

<2__________________

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение установки автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	AbakC2.bex	Abak.bex
Номер версии (идентификационный номер) ПО	1.0	1.0
Цифровой идентификатор ПО	2555287759	4069091340

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики		Значение
Диапазон измерений (воспроизведения) объемного расходов жидкости1), т/ч (м3/ч)	массового и	от 5 до 390
Пределы   допускаемой   относительной   погрешности (доверительные   границы   суммарной   погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, %		±0,060
Пределы   допускаемой   относительной   погрешности (доверительные   границы   суммарной   погрешности) установки при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, %		±0,095
1) - массовый расход жидкости зависит от плотности измеряемой среды

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр поверяемых средств измерений	от DN 40 до DN 150
Количество одновременно поверяемых средств измерений, штук	1
Объем жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, дм3	120
Измеряемая среда	жидкость (вода питьевая, нефть, нефтепродукты, ШФЛУ, газовый конденсат)
Температура измеряемой среды, °С	от -15 до +35
Избыточное давление измеряемой среды, МПа	от 0,3 до 4,7
Плотность измеряемой среды, кг/м3	от 600 до 1050
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380 ±38 50 ±1
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа	от 0 до +45 от 30 до 95 от 84 до 107
Средний срок службы, лет Средняя наработка на отказ, ч	10 20000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
У становка поверочная	ВСР, зав. № 3457-23	1 шт.
Руководство по эксплуатации	117-2021-1150-1-РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Эксплуатация» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Правообладатель

Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И Телефон: +7 (843) 212-50-10

Web-сайт: www.incomsystem.ru

E-mail: mail@incomsystem.ru

Изготовитель

Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И Телефон: +7 (843) 212-50-10

Web-сайт: www.incomsystem.ru

E-mail: mail@incomsystem.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_б »   декабря 2025 Г. № ____ 2

Лист № 1 Регистрационный № 46302-10                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Шахта им. Тихова»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Шахта им. Тихова» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации в АО «АТС», ПАО «Кузбассэнергосбыт», филиал ПАО «Россети Сибирь» - «Кузбассэнерго -РЭС», филиал АО «СО ЕЭС» Кемеровское РДУ.

Полученные данные и результаты измерений используются для коммерческих расчетов с энергосбытовыми организациями и оперативного управления энергопотреблением.

Описание средства измерений

АИИС КУЭ представляет собой многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) (для ИК №№ 1, 2), счетчики учета электрической энергии (счетчики), вторичные измерительные цепи - проводники и приборы, подключенные к измерительным обмоткам ТТ и ТН;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений (сервер БД) с программным комплексом (ПК) «Энергосфера», устройство синхронизации системного времени (УССВ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных (каналообразующая аппаратура), удаленное автоматизированное рабочие место (АРМ) энергосбытовой организации (ЭСО).

Основными функциями АИИС КУЭ являются:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);

• - хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера ИВК в течение 3,5 лет (для 30 минутных приращений энергии);

• - резервирование баз данных на DVD-дисках;

- разграничение доступа по средствам паролей к базам данных для разных групп пользователей, и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

- конфигурирование параметров и настроек АИИС КУЭ;

- защита от несанкционированного доступа маркированием и пломбированием узлов системы;

- подготовку данных в XML формате для их передачи по электронной почте через удаленный АРМ ЭСО в АО «АТС», ПАО «Кузбассэнергосбыт», филиал ПАО «Россети Сибирь» - «Кузбассэнерго - РЭС», филиал АО «СО ЕЭС» Кемеровское РДУ;

• - ведение журнала событий технических и программных средств (счетчики, линии связи, ПК «Энергосфера») не сервере ИВЕ и счетчиках;

• - ведение системы единого времени.

Принцип действия:

Для ИК №№ 1, 2 первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по цепям тока и напряжения поступают на измерительные входы счетчика электроэнергии. Для ИК №№ 3, 4 первичные фазные токи преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы и напряжение с шины 0,4 кВ по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера, где производится обработка измерительной информации (умножение на коэффициенты трансформации), сбор и хранение результатов измерений.

С ИВК АИИС КУЭ данные передаются через удаленный АРМ ЭСО в АО «АТС», ПАО «Кузбассэнергосбыт», филиал ПАО «Россети Сибирь» - «Кузбассэнерго - РЭС», филиал АО «СО ЕЭС» Кемеровское РДУ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). В СОЕВ входят все средства измерений времени, влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени. В качестве УССВ используется устройство синхронизации времени УСВ-1.

Синхронизация времени на сервере уровня ИВК осуществляется от УСВ-1, которое осуществляет прием сигналов точного времени системы GPS. УСВ-1 каждую секунду передает данные о времени через последовательный интерфейс RS-232 (COM-порт) на сервер. Задержка времени передачи данных между УСВ-1 и сервером составляет 1 с. Сервер осуществляет автоматический опрос счетчиков, при этом устанавливает в счетчиках значение текущего времени 1 раз в сутки.

СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 051. Заводской номер указывается в формуляре-паспорте на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных

Лист № 3

Всего листов 8 компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре-паспорте на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение (СПО) ПК «Энергосфера». Уровень защиты СПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Р 50.2.077-2014.

Метрологически значимая часть СПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	ПК «Энергосфера»
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав и метрологические характеристики измерительных каналов АИИС КУЭ приведены в таблицах 2 и 3.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Измерительные компоненты					Вид электроэнергии
		ТТ	ТН	Счетчик	О f >> С	о и
1	2	3	4	5	6	7	8
1	ПС «Тиховская» 35/6/6 кВ, ОРУ-35 кВ, Ввод 35 кВ Т-1	ТОЛ-СЭЩ-35-IV 400/5, КТ 0,5S Рег. № 47124-11	ЗНОМ-35-65 35000:^3/100:^3, КТ 0,5 Рег. № 912-05	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04	УСВ-1, рег. № 28716-05	HPE ProLiant DL160	Активная Реактивная
2	ПС «Тиховская» 35/6/6 кВ, ОРУ-35 кВ, Ввод 35 кВ Т-2	ТОЛ-СЭЩ-35-IV 400/5, КТ 0,5S Рег. № 47124-11	ЗНОМ-35-65 35000:^3/100:^3, КТ 0,5 Рег. № 912-05	СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04			Активная Реактивная
3	ПС «Тиховская» 35/6/6 кВ, РУ-0,4 кВ, ТСН-1	ТОП-0,66 200/5, КТ 0,5 Рег. № 15174-06	-	СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17			Активная Реактивная
4	ПС «Тиховская» 35/6/6 кВ, РУ-0,4 кВ, ТСН-2	ТОП-0,66 200/5, КТ 0,5 Рег. № 15174-06	-	СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-17			Активная Реактивная

Продолжение таблицы 2

1	2	3	4	5	6	7	8
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик; 2 Допускается замена УССВ на аналогичное утвержденного типа; 3 Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики измерительных каналов АИИС КУЭ

Границы допускаемой относительной погрешности измерения энергии в рабочих условиях эксплуатации АИ									активной электрической ИС КУЭ
№ ИК	COSф	51 % р, Wp1 % < < Wpизм < < Wp2 %		55 % p, Wp2 % < < Wpизм < < Wp5 %		55 % p, Wp5 % < < Wpизм < < Wp10 %		510 % p, Wp10 % < < Wpизм < Wp20 %	А20 % p, Wp20 % < < Wpизм < WP100 %	5100 % p, Wp100 % < < Wpизм < Wp120 %
1	2	3		4		5		6	7	8
1, 2 ТТ-O^S; ТН-0,5; Сч-O^S	1,0	±2,4		±2,3		±1,7		±1,6	±1,6	±1,6
	0,8	-		±3,0		±2,2		±2,0	±1,8	±1,8
	0,5	-		±5,1		±3,4		±3,1	±2,7	±2,7
3, 4 (ТТ-O^S; ТН-нет; Сч-O^S)	1,0	-		-		±2,1		±1,9	±1,6	±1,5
	0,8	-		-		±3,1		±2,7	±2,0	±1,7
	0,5	-		-		±5,5		±4,6	±3,1	±2,4
Границы допускаемой относительной погрешности измерения р энергии в рабочих условиях эксплуатации АИ									еактивной электрической ИС КУЭ
№ ИК	simp (cosф)		55 % Q, WQ2 % < < WQизм < < WQ5 %		55 % Q, WQ5 % < < WQизм < < WQ10 %		510 % Q, WQ10 % < < WQизм < < Wq20 %		А20 % Q, WQ20 % < < WQизм < < WQ100 %	5100 % Q, WQ100 % < < WQизм < < Wq120 %
1, 2 ТТ-O^S; ТН-0,5; Сч-1,0	0,87 (0,5)		-		±2,8		±2,4		±2,1	±2,0
	0,6 (0,8)		-		±3,7		±3,1		±2,6	±2,5
3, 4 (ТТ-O^S; ТН-нет; Сч-1,0)	0,87 (0,5)		-		±3,4		±2,8		±2,1	±1,9
	0,6 (0,8)		-		±5,0		±4,1		±2,8	±2,2
Пределы допускаемой абсолютной погрешности шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (А), с, не более										±5

Продолжение таблицы 3

1	2	3	4	5	6	7	8
Примечания: 1 WP1 % - значение активной электроэнергии при 1 %-ной нагрузке; WP2 % - значение активной электроэнергии при 2 %-ной нагрузке; WP5 % - значение активной электроэнергии при 5 %-ной нагрузке; WP10 % - значение активной электроэнергии при 10 %-ной нагрузке; WP20 % - значение активной электроэнергии при 20 %-ной нагрузке; WP100 % - значение активной электроэнергии при 100 %-ной нагрузке; WP120 % - значение активной электроэнергии при 120 %-ной нагрузке; 2 WQ2 % - значение реактивной электроэнергии при 2 %-ной нагрузке; WQ5 % - значение реактивной электроэнергии при 5 %-ной нагрузке; WQ10 % - значение реактивной электроэнергии при 10 %-ной нагрузке; WQ20 % - значение реактивной электроэнергии при 20 %-ной нагрузке; WQ100 % - значение реактивной электроэнергии при 100 %-ной нагрузке; WQ120 % - значение реактивной электроэнергии при 120 %-ной нагрузке; 3 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой); В качестве характеристик основной относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

Основные технические характеристики измерительных каналов АИИС КУЭ приведены в таблице 4.

Таблица 4 - Основные технические характеристики измерительных каналов АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	4
Нормальные условия:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cоsф	0,87
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,6 до 50,4
- коэффициент мощности cоsф	от 0,5 инд. до 0,8 емк.
- температура окружающей среды для ТТ, °С	от -45 до +50
- температура окружающей среды для ТН, °С	от -45 до +40
- температура окружающей среды в месте расположения
электросчетчиков, °С	от -40 до +60
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики (СЭТ-4ТМ.03.01):
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
Электросчетчик (СЭТ-4ТМ.03М.09):
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
УССВ (УСВ-1):
- среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	2

таблицы 4

1	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Электросчетчики:
- тридцатиминутный профиль нагрузки в двух
направлениях, суток, не менее	45
- при отключении питания, лет, не менее	10
Сервер:
- хранение результатов измерений и информации
состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование электрического питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

Регистрация событий:

- в журнале событий электросчетчиков: параметрирования; пропадания питания;

коррекции времени в электросчетчике с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

- в журнале событий сервера ИВК: изменение значений результатов измерений; изменение коэффициентов измерительных трансформаторов тока и напряжения; факт и величина синхронизации (коррекции) времени ИИК; полученные с уровня ИИК «Журналы событий» счетчиков;

пропадание питания.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков;

промежуточных клеммников вторичных цепей напряжения; испытательных коробок;

УССВ; сервера;

- защита информации на программном уровне: результатов измерений (при передаче, возможность использования электронной подписи);

установка пароля на счетчиках;

установка пароля на сервере.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	ЗНОМ-35-65	6
Трансформатор тока	ТОЛ-СЭЩ-35-IV	6
Трансформатор тока	ТОП-0,66	6
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.01	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.09	2
Устройство синхронизации времени	УСВ-1	1
Программное обеспечение	ПК «Энергосфера»	1
Сервер	HPE ProLiant DL160	1
Формуляр-паспорт	08.2008.ШАХТА ТИХОВА-АУ.ФО-ПС (изменение от 01.08.2025 г.)	1
Руководство по эксплуатации	08.2008.ШАХТА ТИХОВА-АУ.РЭ (изменение от 01.08.2025 г.)	1

Сведения о методиках (методах) измерений

приведены в документе «Методика выполнения измерений количества электрической энергии (мощности) с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) «Шахта им. Тихова», аттестованном ФБУ «РОСТЕСТ-МОСКВА», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311341.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Закрытое акционерное общество «Спецэнергоучет»

(ЗАО «Спецэнергоучет»)

ИНН: 7709532350

Адрес: 115201, г. Москва, Каширское ш., 22 к. 3

Тел.: (499) 613-20-47

Факс: (499) 613-20-47

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в г. Москве и Московской области»

(ФБУ «РОСТЕСТ-МОСКВА»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31 Телефон: (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

В части вносимых изменений

Федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»

(ФБУ «Кузбасский ЦСМ»)

Адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (3842) 36-43-89

Факс: (3842) 75-88-66

Web-сайт: www.kuzcsm.ru, \\'\\'\\'.кузцсм.р(|)

E-mail: info@kuzcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312319

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   декабря 2025 Г. №   _832

Лист № 1 Регистрационный № 82684-213                                           Всего листов 73

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ3

Система автоматизированная информационно-измерительная коммерческого3 учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-1613

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-161 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-161, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 073 указывается в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

аблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электро-энергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	РП-3 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч.24	ТЛП-10 Кл.т. 0,5S 150/5 Рег. № 30709-11 Фазы: А; С	НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АБС	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-17			Активная Реак тивная	1,3 2,5	3,4 5,7
2	РП-3 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч.17	ТЛП-10 Кл.т. 0,5S 150/5 Рег. № 30709-11 Фазы: А; С	НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АБС	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-12	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реак тивная	1,3 2,5	3,4 5,7
3	БКТП 6 кВ, РУ- 6 кВ, 1 СШ 6 кВ, яч. Микро- тех	ТОЛ-НТЗ-10 Кл.т. 0,5S 75/5 Рег. № 51679-12 Фазы: А; В; С	ЗНОЛП-НТЗ-6 Кл.т. 0,5 6000/^3/100/^3 Рег. № 51676-12 Фазы: А; B; С	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-12			Активная Реак тивная	1,3 2,5	3,4 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях для силы тока 2 % от 1ном, cos9 = 0,8инд.

• 4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	3
Нормальные условия:	от 95 до 105
параметры сети:	от 1 до 120
напряжение, % от ином	0,9
сила тока, % от 1ном	от 49,8 до
коэффициент мощности cosф	50,2
частота, Гц	от +15 до
температура окружающей среды, °С	+25
Условия эксплуатации:
параметры сети:	от 90 до 110
напряжение, % от ином	от 1 до 120
сила тока, % от 1ном	от 0,5 до 1,0
коэффициент мощности cosф	от 49,6 до
частота, Гц	50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков,	от 0 до +35
°С	от +15 до
температура окружающей среды в месте расположения сервера, °С	+25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа СЭТ-4ТМ.03М.01 (регистрационный номер в Федеральном информационном фонде 36697-17):
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЭТ-4ТМ.03М.01 (регистрационный номер в Федеральном информационном фонде 36697-12):
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УССВ:
среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

1	2
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	114 40 3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТЛП-10	4
Трансформаторы тока	ТОЛ-НТЗ-10	3
Трансформаторы напряжения	НТМИ-6-66	2
Трансформаторы напряжения	ЗНОЛП-НТЗ-6	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	3
Устройство синхронизации системного времени	УССВ-2	1
Сервер	—	1
Программное обеспечение	«АльфаЦЕНТР»	1
Паспорт-формуляр	ЛНТА.411711.002.ПФ.028	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-161», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.34.2022.43377.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

23 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    дек_бря    2025 г. № ²⁸³_

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) « Ш ахта им. Т ихова»		051	46302-10			МП 785/446 2010 с Изменением № 1		Акционерное общество «Сибэнергоконтр оль» (АО Сибэнергоконтро ль»), г. Кемерово	ФБУ «Кузбасский ЦСМ», г. Кемерово
2.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-161		073	82684-21	Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург		МП ЭПР-348- 2021		Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург	ООО «ЭнергоПромРесурс», Московская обл., г. Красногорск
3.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии		086	83169-21	Общество с ограниченной ответственностью «Лента» (ООО «Лента»),		МП ЭПР-379- 2021		Общество с ограниченной ответственностью «Лента» (ООО «Лента»),	ООО «ЭнергоПромРесурс», Московская обл., г. Красногорск

	(АИИС КУЭ) ООО «Лента» ТК-229				г. Санкт- Петербург
4.	Измерители уровня многофункциональн ые	ДУУ4МА		89645-23	Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва
5.	Установка поверочная	ВСР	3457-23	91089-24	Закрытое акционерное общество «Научноинженерный центр «ИНКОМСИСТЕ М» (ЗАО НИЦ «ИНКОМСИСТЕ М»), г. Казань

			г. Санкт- Петербург
	МП-494-2024		Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва	ФБУ «НИЦ ПМ - Ростест», г. Москва
	МП 1553-1-2023		Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕ М» (АО НИЦ «ИНКОМСИСТЕ М»), г. Казань	ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань

---
