ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы напряжения переменного тока широкополосные Н5-6

Калибраторы напряжения переменного тока широкополосные Н5-6 (далее - калибраторы) предназначены для поверки и калибровки широкополосных вольтметров и милливольтметров переменного тока с высокоомными пробниками, измеряющих среднеквадратические значения напряжения.

Принцип действия калибратора основан на калибровке напряжения в реперных точках 3 В и 0,3 В с последующими масштабными преобразованиями в пределах до 1 мВ.

Калибратор представляет собой аппаратный настольный блок с управлением от персонального компьютера (ПК). Аппаратный блок содержит электронно-управляемые по частоте и уровню генераторы гармонических колебаний, частотомер, средства калибровки и средства ввода и вывода информации на ПК.

Управление аппаратным блоком от ПК осуществляется по интерфейсам USB, RS-232 или RS-485.

Общий вид калибратора представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Место нанесения знака поверки

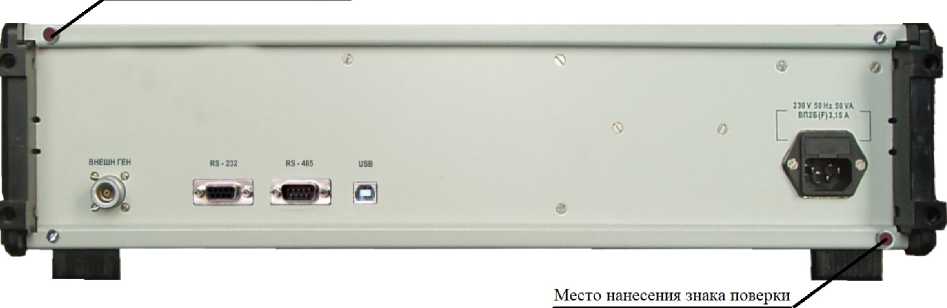

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки.

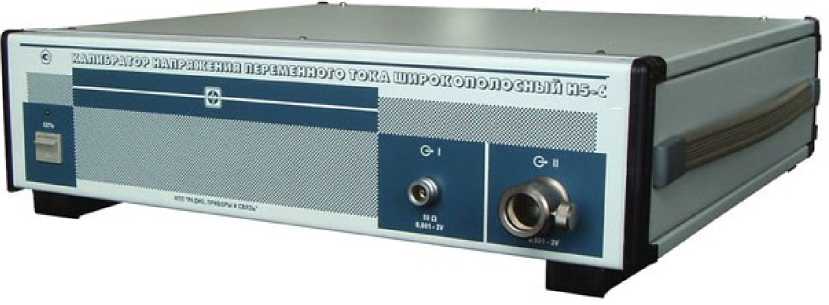

Рисунок 1 - Общий вид калибратора напряжения переменного тока широкополосного Н5-6

Программное обеспечение (ПО) калибратора разработано для ПК, работающих под управлением операционной системы Windows (95/98/2000/XP/Vista/7).

ПО имеет структуру с разделением на метрологически значимую часть и метрологически незначимую части.

Метрологически значимая часть ПО размещена во встроенном в прибор устройстве управления, зашита в энергонезависимую память контроллера устройства управления и защищена от несанкционированного доступа и изменений паролями двух уровней. В состав метрологически значимой части ПО входят файлы:

• - H5-6.dll - библиотека ПО;

• - chvComm.ocx - ActiveX-компонент MODBUS-подобного протокола связи с ПК и калибратора;

• - chvLink.ttp - АСлуеХ-компонент диалога настройки и базовых функций журнала событий для протокола связи ПК и калибратора.

Во время запуска программы проверяются контрольные суммы данных файлов. При несоответствии контрольных сумм для пользователя выводятся предупреждающие сообщения.

Без нарушения целостности корпуса калибратора и поверительных клейм невозможно удаление или замена запоминающего устройства и контроллера.

Метрологически незначимая часть ПО поставляется потребителю на CD-R диске.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Пределы допускаемой основной относительной погрешности воспроизведения

напряжения

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на лицевую панель калибратора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу «Калибратор напряжения переменного тока широкополосный Н5-6. Методика поверки» РПИС.411734.007 МП, являющимся приложением А руководства по эксплуатации на калибратор и согласованному руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в январе 2010 г.

Основные средства поверки:

• - вольтметр переменного тока В3-63 (регистрационный номер в Федеральном информационном фонде 10908-87);

• - мультиметр цифровой 34401А или вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 54848-13 или 52147-12);

• - милливольтметр В3-52/1 (регистрационный номер в Федеральном информационном фонде 6494-78);

- измеритель нелинейных искажений СК6-13 (регистрационный номер в Федеральном информационном фонде 10227-85);

- анализатор спектра R&S FSP30 (регистрационный номер в Федеральном информационном фонде 26744-09);

- частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику пломб в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования».

РПИС.411734.007ТУ «Калибратор напряжения переменного тока широкополосный Н5-6. Технические условия».

Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»).

ИНН 5261004288.

Адрес: 603009, Россия, г. Нижний Новгород, пр. Гагарина, д.168, офис 310.

Телефон (факс): (831) 466-17-77.

Web-сайт: www.rpis.ru.

E-mail: rpis@mail.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Телефон: 8-800-200-22-14.

Web-сайт: www.nncsm.ru.

Е-mail: mail@nncsm.ru.

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«28» февраля 2020 г.
