№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Интервал между поверками

Добавляемый изготовитель

Дата утверждения

акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Преобразователи давления измерительные

PR, PA,

PAA, PRD,

PD, DCX

162525,

48236, 1140267

49250-16

МИ 1997-89

МП 231-01092023

±0,01 %;

±0,02 %; ±0,025 %;

±0,05 % - 1 год;

±0,1 %;

±0,15 %;

±0,2 % - 2 года;

09.06.

2023

Общество с ограниченной ответственностью «Измерение и Контроль» (ООО «Измеркон»), г. Санкт-Петербург

ФГУП ВНИИМ им.

Д.И. Менделеева,

г. Санкт-

Петербург

±0,25 %;

±0,5 %;

±1,0 % - 3 года

Идентификационные данные (признаки)

Значение в зависимости от интерфейса преобразователя

Идентификационное наименование

ПО

RS485

RFID

CAN

Io-link

I2C

SDI-12

Номер версии (идентификационный номер) ПО, не ниже

5.20

90.00

5.22

5.24

36CI1CH

1.0

Цифровой идентификатор ПО

-

-

-

-

-

-

Наименование характеристики

Значения для модификаций

PAA-21Y;

PR-21Y;

PA-21Y

PAA-21PY; PA-21PY

PAA-21D;

PR-21D;

PA-21D

PAA-21D RFID; PAA-21DC RFID;

PA-21DC RFID

PA-21D RFID

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,1 до 100

от 0,1 до 100

от 0,05 до 100

от 0,05 до 100

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, у,

% диапазона измерений ⁽²⁾

±0,25;

±0,5;

±1,0

±0,25;

±0,5

±0,15; ±0,25;

±0,5

±0,15;

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,4 y

0,4 y

0,4 y

0,4 y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

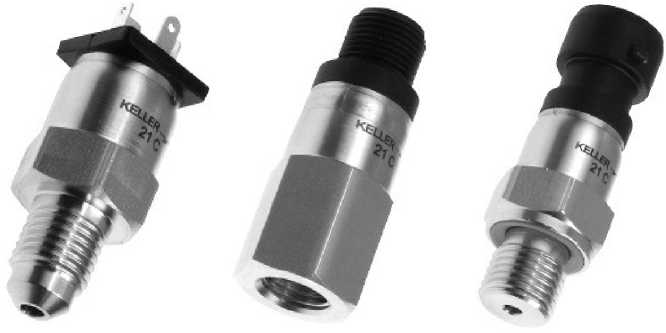

РАА-21С;

PR-21C; РА-21С

РАА-М5 НВ;

РА-М5 НВ

DCX-XX; DCX-XX SG; DCX-XX VG ⁽¹⁾

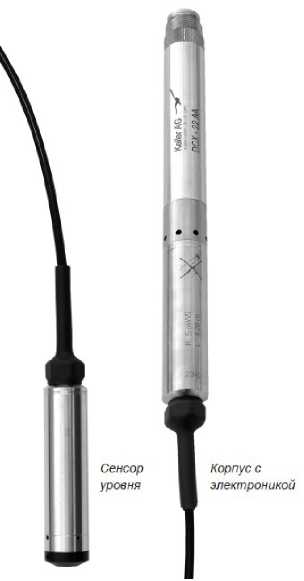

DCX-22 AA

Верхние пределы измерений (ВПИ), МПа ^{(2) (3)}

от 0,2 до 100

от 0,1 до 10

от 0,01 до 100

от 0,05 до 1

Нижние пределы измерений (НПИ), МПа ^{(2) (3)}

0; -0,1

0; -0,1

0

0

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений ⁽³⁾

±0,25; ±0,5; ±1,0

±0,1;

±0,2;

±0,25

±0,02;

±0,05; ±0,1; ±0,25

-н

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,4 Y

0,1 Y

0,3 Y

0,3 Y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

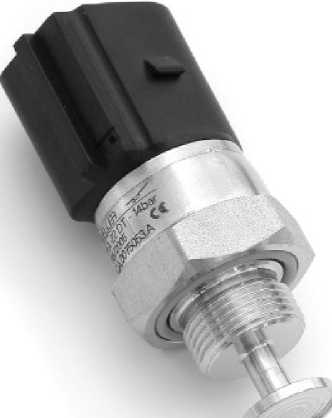

PAA-

22DT; PR-22DT; PA-22DT

PAA-23SY;

PR-23SY; PA-23SY

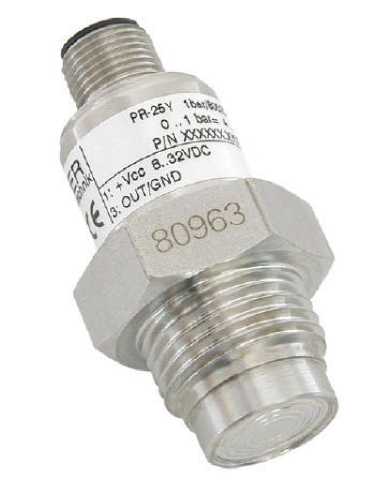

PAA-25Y;

PR-25Y;

PA-25Y

РАА-23;

PR-23; РА-23; PD-23

PAA-23D;

PR-23D;

PA-23D

Верхние пределы измерений

от 0,1 до

от 0,01 до

от 0,05 до

от 0,01 до

от 0,01 до

(ВПИ), МПа ^{(1) (2)}

10

100

60

200

100

Нижние пределы измерений

0; -0,1

0; -0,1

0; -0,1

0; -0,1

0; -0,1

(НПИ), МПа ^{(1) (2)}

Пределы допускаемой основной

±0,5;

±0,25;

±0,25;

±0,25;

±0,15

приведенной погрешности, у, %

±1,0

±0,5;

±0,5

±0,5

±0,25

(2)

диапазона измерений ⁽²⁾

±1,0

±1,0

±0,5

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,45 y

0,3 y

0,3 y

0,45 y

0,3 Y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25;

PA-25

PAA-25F;

PR-25F;

PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX(C);

PR-23SX(C);

PA-23SX(C)

РАА-23Х(С);

PR-23X(C); РА-23Х(С)

Верхние пределы измерений

от 0,01

от 0,02

от 0,01 до 3

от 0,01

от 0,01

(ВПИ), МПа ^{(1) (2)}

до 100

до 40

до 200

до 200

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой

±0,2;

±0,25;

±0,25;

±0,05;

±0,05;

основной приведенной

±0,25;

±0,5;

±0,1;

±0,1;

погрешности, у,

% диапазона измерений ⁽²⁾

±0,5

±0,5

±1,0

±0,25

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,45 y

0,45 y

0,3 Y

0,25 y

0,25 y

Нормальные условия эксплуатации:

- температура окружающей

среды, °С

от +21 до +25

- атмосферное давление

окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность

воздуха, %, не более

100

Наименование характеристики

Значения для модификаций

PAA-26D;

PR-26D;

PA-26D

PAA-33X;

PR-33X; PA-33X;

PD-33X

РАА-35Х;

PR-35X;

РА-35Х

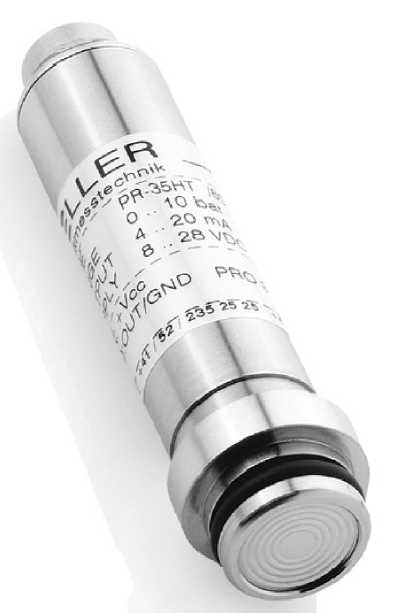

РАА-

35ХНТ(Т); PR-35XHt(t); РА-35ХНТ(Т)

РАА-

35ХНТС; PR-35XHTC; РА-35ХНТС

Верхние пределы измерений (ВПИ), МПа ^{(3) (4)}

от 0,01 до

3

от 0,01 до

200

от 0,01 до

100

от 0,02 до 100

от 0,1 до 100

Нижние пределы измерений (НПИ), МПа ^{(3) (4)}

0; -0,1

0; -0,1

0; -0,1

0; -0,1

0; -0,1

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений ⁽⁴⁾

±0,15; ±0,25;

±0,5

±0,01⁽¹⁾;

±0,025⁽²⁾; ±0,05;

±0,1; ±0,25

±0,025⁽²⁾; ±0,05; ±0,1; ±0,25

±0,05;

±0,1;

±0,2

±0,05;

±0,1;

±0,2

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,3 Y

0,25 y

0,25 y

0,25 y

0,25 y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

PAA-36XS;

PR-36XS

PAA-36XW;

PR-36XW

РАА-26Х;

PR-26X; РАА-36X; PR-36X

PAA-36XKY; PR-36XKY; АА-36KyX; PR-36KyX

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,01 до 5

от 0,01 до 5

от 0,01 до 5

от 0,02 до 5

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0; -0,1

0

0

Пределы допускаемой основной приведенной погрешности, у,

% диапазона измерений ⁽²⁾

±0,05; ±0,1; ±0,25

±0,02; ±0,05; ±0,1; ±0,25

±0,05; ±0,1; ±0,25

l/T _1Г, О -н

-н

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,35 y

0,25 y

0,3 y

0,4 y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

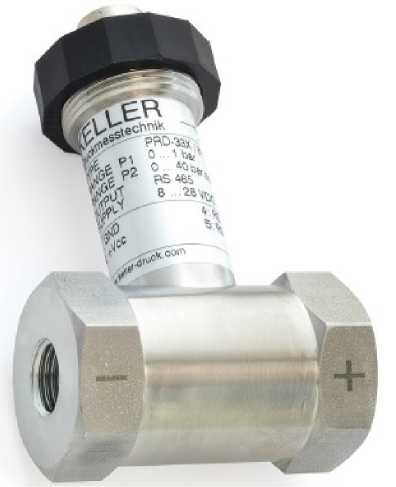

PRD-33X ⁽¹⁾

PAA-36XiW (CTD); PR-36XiW (CTD)

PD-39X

РАА-41Х;

PR-41X;

PD-41X

Верхние пределы измерений (ВПИ), МПа ^{(2) (3)}

от 0,03 до 4

от 0,01 до 5

от 0,02 до 60

от 0,001 до 1

Нижние пределы измерений (НПИ), МПа ^{(2) (3)}

0; -0,1

0

0

0; -0,1

Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений ⁽³⁾

±0,05; ±0,1; ±0,25

±0,02;

±0,05; ±0,1

-н

±0,05; ±0,1; ±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,25 y

0,25 y

0,3 y

0,35 y

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление окружающего воздуха, кПа

• - относительная влажность воздуха, %, не более

от +21 до +25 от 84 до 106,7

100

Наименование характеристики

Значения для модификаций

PAA-2Mi

(HB/X/E);

PA-2Mi (HB/X/E);

PR-2Mi (HB/X/E)

РАА-М8 Cool HB

PAA-23S HB;

PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Верхние пределы измерений (ВПИ), МПа ^{(1) (2)}

от 0,01 до 60

от 0,3 до 3

от 0,01 до

200

от 0, 1 до

100

Нижние пределы измерений (НПИ), МПа ^{(1) (2)}

0; -0,1

0

0; -0,1

0

Пределы допускаемой

±0,1;

±0,01;

±0,25;

±0,25;

основной приведенной

±0,5;

±0,2;

±0,5;

погрешности, у,

% диапазона измерений ⁽²⁾

±0,25

±0,25

±0,5

±0,1

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,3 Y

0,1 Y

0,45 y

0,4 Y

Нормальные условия эксплуатации:

- температура окружающей

среды, °С

от +21 до +25

- атмосферное давление

окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность

воздуха, %, не более

100

Наименование характеристики

Значения для модификации

PAA- MX НВ; PA- MX НВ;

PR- MX НВ⁽¹⁾

PR-46X

Верхние пределы измерений (ВПИ), МПа ^{(2) (3)}

от 0,1 до 10

от 0,001 до 0,03

Нижние пределы измерений (НПИ), МПа ^{(2) (3)}

0; -0,1

0

Пределы допускаемой основной приведенной погрешности, Y, % диапазона измерений ⁽³⁾

±0,1; ±0,2; ±0,25

±0,05; ±0,1;

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °С

0,1 Y

0,35 y

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +21 до +25

- атмосферное давление окружающего воздуха, кПа

от 84 до 106,7

- относительная влажность воздуха, %, не более

100

• ⁽¹⁾ X - диаметр корпуса.

• ⁽²⁾ Допускается использование других единиц измерений давления, допущенных к применению

в РФ.

⁽²⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-21Y;

PR-21Y;

PA-21Y

PAA-21PY; PA-21PY

PAA-21D;

PR-21D;

PA-21D

PAA-21D RFID; PAA-21DC RFID;

PA-21DC RFID; PA-21D RFID

Предельное     допускаемое

давление, % от ВПИ ^{(1) (2)}

от 110 до 200

от 110 до 200

от 110 до 250

от 110 до 250

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

- В

от 0,5 до 4,5;

0,5 до 4,5;

-

-

от 0 до 5;

от 0 до 10

от 0 до 5;

- Цифровой интерфейс

io-link

RS485

I2C

RFID

Напряжение питания

постоянного тока

номинальное, В

Диапазон напряжений питания

12

12

3,2

3,2

постоянного тока допустимое рабочее, В

от 8 до 32

от 8 до 32

от 1,8 до 3,6

от 1,8 до 3,6

Потребляемая мощность, В^А, не более

0,8

0,8

0,2

0,2

Масса, г, не более

80

50

80

110

Габаритные размеры (высота^хдиаметр), мм, не более

65x019

45x016

63x019

50x027

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур рабочей

от -40 до +100

от -20 до +100

от -40 до +110

от -40 до +110

среды, °С

от -40 до +120

от -20 до +100

от -40 до +120

от -40 до +120

Маркировка взрывозащиты (опция)

-

-

Ei

-

Средняя наработка до отказа,

150000

ч, не менее

Средний срок службы, лет

15

• ⁽¹⁾ В зависимости от диапазона измерений.

• ⁽²⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

РАА-21С;

PR-21C; РА-21С

РАА-М5 НВ;

РА-М5 НВ

DCX-XX; DCX-XX SG; DCX-XX VG ⁽¹⁾

DCX-22 AA

Предельное допускаемое давление, % от ВПИ ^{(2) (6)}

от 110 до 250

от 200 до 500

от 110 до 500

200

Выходной сигнал:

• - В

• - Цифровой интерфейс

от 0,5 до 4,5; от 0 до 5;

от 0 до 5; от 0 до 10

RS485

RS485

RS485

Напряжение питания постоянного тока номинальное, В

Диапазон напряжений питания постоянного тока допустимое рабочее, В

5

от 4,5 до 5,5

24

от 13 до 32

3,2

от 1,8 до 3,6

3,2

от 1,8 до 3,6

Потребляемая мощность,

ВА, не более

0,8

0,8

0,2

0,2

Масса, г, не более

80

160

500

400

Габаритные размеры (высота ^х диаметр), мм, не более

60x019

80⁽³⁾x022

80⁽⁴⁾x016;

80⁽⁴⁾x018

80⁽⁴⁾x022

80⁽⁴⁾x025

80⁽⁴⁾х038

230⁽⁵⁾x022

Диапазон рабочих температур окружающего воздуха, ^оС

Диапазон температур рабочей среды, ^оС

от -40 до +100

от -40 до +150

от -40 до +125

от -50 до +200

от -40 до +100

от -40 до +125

от -40 до 100

от -10 до +80

Средняя   наработка   до

отказа, ч, не менее

150000

Средний срок службы, лет

15

• ⁽¹⁾ XX - диаметр корпуса (16; 18; 22; 25; 38).

• ⁽²⁾ В зависимости от диапазона измерений.

• ⁽³⁾ Сенсор 40.

• ⁽⁴⁾ Сенсор 250.

• ⁽⁵⁾ Сенсор 88.

• ⁽⁶⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-22DT;

PR-22DT; PA-22DT

PAA-23SY;

PR-23SY; PA-23SY

PAA-25Y;

PR-25Y;

PA-25Y

РАА-23;

PR-23; РА-23; PD-23

PAA-23D;

PR-23D;

PA-23D

Предельное допускаемое давление, % от ВПИ ^{(1) (3)}

200

от 110 до 500

от 150 до

500

от 110 до 500; от 20 до 100⁽²⁾

от 110 до

500

Выходной сигнал: ⁽³⁾

- мА

-

от 4 до 20

от 4 до 20

от 0 до 20;

от 4 до 20

-

- В

от 0,5 до 4,5;

от 0,5 до 4,5;

от 0,5 до 4,5

от 0 до 5;

-

от 0 до 5

от 0 до 5;

от 0 до 5;

от 0 до 10

от 0 до 10

от 0 до 10

Цифровой интерфейс

-

-

-

-

I2C

Напряжение питания

постоянного тока

номинальное, В Диапазон напряжений

5

24

24

24

3,2

питания постоянного тока

допустимое рабочее, В

5

от 8 до 32

от 8 до 32

от 8 до 32

от 1,8 до 3,6

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

0,2

Масса, г, не более

60

130

130

450

130

Габаритные    размеры

(высота ^х диаметр), мм, не более

60x022

80x024

80x024

160x022

80x024

Диапазон рабочих температур окружающего

от -40 до

воздуха, °С Диапазон температур

от -40 до +140

от -40 до +100

от -40 до +100

от -40 до +100

+110

рабочей среды, °С

от -40 до

от -40 до +140

от -55 до +150

от -55 до +125

от -55 до +150

+110

Маркировка взрывозащиты (опция)

-

Ei

Ei

Ei / Ed

Ei

Средняя наработка до

150000

отказа, ч, не менее

Средний срок службы,

15

лет

⁽¹⁾ В зависимости от диапазона измерений.

⁽²⁾ Для преобразователей PD.

⁽³⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-25;

PR-25;

PA-25

PAA-25F;

PR-25F;

PA-25F

PAA-26Y;

PR-26Y; PA-26Y

PAA-23SX (C);

PR-23SX(C); PA-23SX(C)

PAA-

23X(C); PR-23X(C); PA-23X(C)

Предельное допускаемое

от 110

от 200

от 200

от 110

от 110

давление, % от ВПИ ^{(1) (2)}

до 500

до 500

до 500

до 500

до 500

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

от 0 до 20

от 0 до 20

- В

от 0 до 5;

от 0 до 5;

от 0,5 до 4,5;

от 0 до 2,5

от 0 до 2,5

от 0 до 10

от 0 до 10

от 0 до 5;

от 0 до 5

от 0 до 5

от 0 до 10

от 0 до 10

от 0 до 10

- Цифровой интерфейс

io-link

io-link

-

RS 485/CAN

RS 485/CAN

Напряжение питания

постоянного тока

номинальное, В ⁽²⁾ Диапазон напряжений

12

24

24

12; 3,7

12; 3,7

питания постоянного тока

допустимое рабочее, В ⁽²⁾

от 8 до 28

от 8 до 32

от 8 до 32

от 8 до 28;

от 8 до 28;

от 3,5 до 12

от 3,5 до 12

Потребляемая мощность,

BA, не более

0,8

0,8

0,8

0,8

0,8

Масса, г, не более

200

440

120

450

450

Габаритные размеры (высота^хширина^хдлина), мм, не более

150x022

80x 024

75 x 021

160x022

160x022

Диапазон рабочих температур окружающего

от -40 до

от -20 до +100

от -40 до +100

от -40 до +100

от -40 до +100

воздуха, °С

+100

Диапазон температур

от -55 до

от -40 до +150

от -40 до +100

от -55 до +150

от -55 до +150

рабочей среды, °С

+150

Маркировка взрывозащиты (опция)

Ei / Ed

-

Ei

-

-

Средняя наработка до отказа,

150000

ч, не менее

Средний срок службы, лет

15

• ⁽¹⁾ В зависимости от диапазона измерений.

• ⁽²⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-26D;

PR-26D;

PA-26D

PAA-33X;

PR-33X; PA-33X; PD-33X

РАА-35Х;

PR-35X; РА-35Х

РАА-

35XHT(T); PR-35XHT(T); PA-35XHT(T)

РАА-

35XHTC; PR-35XHTC; РАНХИГС

Предельное допускаемое давление, % от ВПИ ^{(1) (3)}

от 200 до

500

от 110 до 500; от 20 до 100⁽²⁾

от 110 до

500

от 110 до 200

от 110 до 200

Выходной сигнал: ⁽³⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

- В

-

от 0 до 2,5;

от 0 до 2,5;

от 0 до 5;

от 0 до 5;

от 0 до 5;

от 0 до 5;

от 0 до 10

от 0 до 10

от 0 до 10;

от 0 до 10;

от 0,1 до 2,5

от 0,1 до 2,5

- Цифровой интерфейс

I2C

RS 485 / CAN

RS 485 / CAN

RS 485

RS 485

Напряжение питания

постоянного тока

номинальное, В⁽³⁾ Диапазон напряжений

3,2

24; 3,7

24; 3,7

24

24

питания постоянного тока

от 1,8 до

от 8 до 32;

от 8 до 32;

от 8 до 32

от 8 до 32

допустимое рабочее, В⁽³⁾

3,6

от 3,5 до 12

от 3,5 до 12

Потребляемая мощность,

ВА, не более

0,2

0,8

0,8

0,8

0,8

Масса, г, не более

120

500

450

300

300

Габаритные размеры (высота ^х диаметр), мм, не более

75 x 021

150x034

160x022

169x025

169x025

Диапазон рабочих температур окружающего

от -40 до

от -40 до

воздуха, °С

+110

от -40 до +120

+120

от -40 до +100

от -40 до

Диапазон температур

от -40 до

от -55 до

+100

рабочей среды, °С

+110

от -55 до +150

+150

от -40 до +300

от -40 до

+300

Маркировка взрывозащиты (опция)

Ei

Ei / Ed

Ei / Ed

-

-

Средняя наработка до

150000

отказа, ч, не менее

Средний срок службы, лет

15

⁽¹⁾ В зависимости от диапазона измерений.

⁽²⁾ Для преобразователей PD.

⁽³⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-36XS;

PR-36XS

PAA-36XW;

PR-36XW

РАА-26Х;

PR-26X; РАА-36X; PR-36X

PAA-36XKY;

PR-36XKY;

РАА-36КуХ;

PR-36KyX

Предельное допускаемое давление, % от ВПИ ^{(1) (2)}

от 150 до 250

от 150 до 250

от 150 до 500

от 150 до 250

Выходной сигнал: ⁽²⁾

- мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

- В

от 0 до 5;

от 0 до 2,5

от 0 до 5;

от 0 до 2,5

от 0 до 10

от 0 до 5

от 0 до 10

от 0 до 5

от 0 до 10 от 0,1 до 2,5

от 0 до 10

- Цифровой интерфейс

RS 485/SDI-12

RS 485/SDI-12

RS 485/SDI-12

RS 485 /SDI-12

Напряжение питания

постоянного тока

номинальное, В ⁽²⁾

Диапазон напряжений питания

12

24; 3,7

24

24

постоянного тока допустимое рабочее, В ⁽²⁾

от 10 до 32

от 8 до 32;

от 3,5 до 32

от 8 до 32;

от 13 до 32;

от 6 до 32;

от 3,5 до 12

от 13 до 32;

от 3,2 до 32

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

220

290

130

200

Габаритные размеры (высота ^х диаметр), мм, не более

150x016

230x 022

150x022

150x032

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур

от -40 до +100

от -40 до +100

от -40 до +100

от -20 до +100

рабочей среды, °С

от -40 до +100

от -40 до +100

от -40 до +100

от -20 до +100

Маркировка взрывозащиты (опция)

-

Ei

-

-

Средняя наработка до отказа,

150000

ч, не менее

Средний срок службы, лет

15

• ⁽¹⁾ В зависимости от диапазона измерений.

• ⁽²⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PRD-33X ⁽²⁾

PAA-36XiW (CTD); PR-36XiW (CTD)

PD-39X

РАА-41Х;

PR-41X;

PD-41X

Предельное допускаемое давление, % от ВПИ ⁽¹⁾

от 350 до 1000

от 150 до 500

от 1 до 45

от 500 до 2000;

от 1 до 10

Выходной сигнал: ⁽³⁾

- мА

от 4 до 20

от 4 до 20

- В

-

-

от 0 до 5;

от 0 до 5;

от 0 до 10

от 0 до 10

Цифровой интерфейс

RS 485

RS 485/SDI-12

RS 485

RS 485

Напряжение питания

постоянного тока номинальное,

_В (3)

Диапазон напряжений питания постоянного тока допустимое

24; 3,7

24; 3,7

24

24

рабочее, В ⁽³⁾

от 8 до 32;

от 3,2 до 32;

от 8 до 28;

от 8 до 28;

от 3,2 до 32

от 4,5 до 32

от 13 до 28

от 13 до 28;

от 6 до 32

от 10 до 30; от 15 до 30

Потребляемая мощность, В^А, не более

0,2

0,8

0,8

0,8

Масса, г, не более

440

300

760

200

Габаритные размеры, мм, не более

- высота^хширина^хдлина

87х57х36

-

71х70х44

-

- высота^хдиаметр

-

200x022

-

70x052

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур рабочей

от -40 до +100

от -40 до +100

от -40 до +100

от -30 до +80

среды, °С

от -40 до +100

от -40 до +100

от -40 до +100

от -30 до +100

Маркировка взрывозащиты (опция)

-

-

Ei

Ei

Средняя наработка до отказа, ч,

150000

не менее

Средний срок службы, лет

15

⁽¹⁾ В зависимости от диапазона измерений.

⁽²⁾ Со встроенным датчиком абсолютного давления.

⁽³⁾ Конкретные значения указаны в паспорте.

Наименование характеристики

Значения для модификаций

PAA-2Mi

(HB/X/E); PA-2Mi

(HB/X/E); PR-2Mi (HB/X/E)

РАА-М8 Cool HB

PAA-23S HB; PA-23S HB; PR-23S HB; PD-23S HB

PA-21P HB;

PAA-21P HB

Предельное допускаемое давление, % от ВПИ ⁽¹⁾

от 100 до 300

от 300 до 500

от 110 до

500⁽²⁾

от 110 до 200

Выходной сигнал:

- мА

- В

Цифровой интерфейс

от 0 до 5; от 0 до 10

RS 485

от 0 до 5; от 0 до 10

RS 485

от 0 до 5; от 0 до 10

RS 485

от 0 до 5; от 0 до 10

RS 485

Напряжение питания постоянного тока номинальное, В

Диапазон напряжений питания постоянного тока допустимое рабочее, В

24

от 13 до 32

24

от 13 до 32

24

от 13 до 32

24

от 13 до 32

Потребляемая мощность,

ВА, не более

0,8

0,8

0,8

0,8

Масса, г, не более

150

200

500

200

Габаритные размеры, мм, не более

• - высота^хширина^хдлина

• - высота^хдиаметр

80x022

80⁽³⁾х35х35

160х35х35

80⁽⁴⁾х35х35

Диапазон рабочих температур окружающего воздуха, °С

Диапазон температур рабочей среды, °С

от -20 до +100

от -20 до +100

от -40 до +125

от -50 до +200 ⁽⁵⁾ от -50 до +1000⁽⁶⁾

от -40 до +100

от -40 до +100

от -20 до +100

от -20 до +100

Средняя   наработка   до

отказа, ч, не менее

150000

Средний срок службы, лет

15

• ⁽¹⁾ В зависимости от диапазона измерений.

• ⁽²⁾ От 20 до 100 МПа для преобразователей PD.

• ⁽³⁾ Сенсор 40.

• ⁽⁴⁾ Сенсор 37.

• ⁽⁵⁾ Без охлаждения.

• ⁽⁶⁾ С охлаждением.

Наименование характеристики

Значения для модификаций

PAA- MX НВ; PA- MX НВ;

PR- MX НВ⁽¹⁾

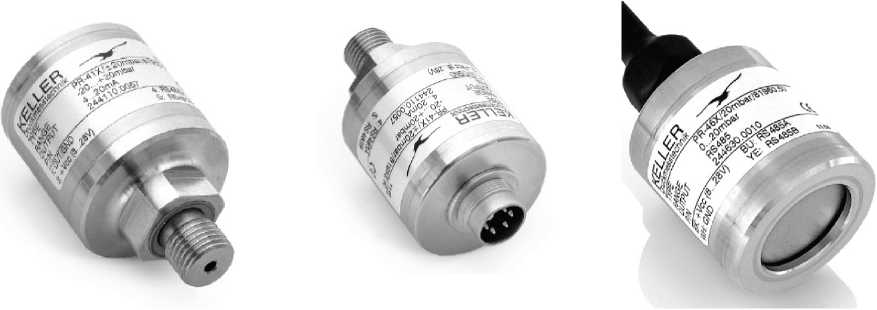

PR-46X

Предельное    допускаемое    давление,

% от ВПИ ^{(2) (3)}

от 200 до 500

от 500 до 1000

Выходной сигнал:

• - мА

• - В

• - Цифровой интерфейс

от 0 до 5; от 0 до 10

RS485

от 4 до 20 от 0 до 5; от 0 до 10

RS 485

Напряжение питания постоянного тока номинальное, В

Диапазон напряжений питания постоянного тока допустимое рабочее, В

24

от 13 до 32

24

от 8 до 28

Потребляемая мощность, В^А, не более

0,8

0,8

Масса, г, не более

160

130

Габаритные размеры (высота^хдиаметр), мм, не более

80⁽⁴⁾х022

80x038

Диапазон      рабочих      температур

окружающего воздуха, °С

Диапазон температур рабочей среды, °С

от -40 до +125 от -50 до +200

от -30 до +80 от -30 до +100

Маркировка взрывозащиты (опция)

-

Ei

Средняя наработка до отказа, ч, не менее

150000

Средний срок службы, лет

15

• ⁽¹⁾ X - диаметр корпуса.

• ⁽²⁾ В зависимости от диапазона измерений.

• ⁽³⁾ Конкретные значения указаны в паспорте.

• ⁽⁴⁾ Сенсор 40.

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления

PR, PA, PAA,

PRD, PD, DCX

1 шт.

Модель в соответствии с заказом

Руководство по эксплуатации

-

1 экз.

Допускается поставлять 1 экз. на партию, отправляемую в один адрес

Паспорт

-

1 экз.

-
