УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 123

Лист № 1 Регистрационный № 45028-10 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки согласующие БС-16

Блоки согласующие БС-16 предназначены для измерения параметров вибрации.

Принцип действия блока согласующего БС-16 (далее блок) основан на преобразовании электрических зарядов от пьезоэлектрических вибропреобразователей типа МВ (далее ВИП), имеющих коэффициент преобразования от 1 до 25 пКл^с²/м, в выходные сигналы, пропорциональные измеряемому параметру вибрации в заданном диапазоне частот.

Электрический заряд, генерируемый ВИП под воздействием виброускорения в месте его установки, поступает через соединитель ДВ на входное устройство канала измерений блока, который обеспечивает:

• - преобразование электрических зарядов от ВИП в выходной сигнал, пропорциональный измеряемому параметру вибрации;

• - формирование заданного диапазона частот и крутизны спада амплитудно-частотной характеристики вне рабочего диапазона частот.

Выходные сигналы блока поступают через соединитель ВЫХОД и кабельную линию связи во взаимодействующие с ним устройства.

Конструктивно блок представляет собой металлический корпус, состоящий из основания и крышки, соединенных между собой винтами.

На корпусе блока установлены соединители ДВ1-ДВ9 для подключения ВИП, соединитель ВЫХОД для подсоединения кабеля линии связи от взаимодействующих систем и сети питания, зажим заземления.

Блоки согласующие БС-16 выпускается в исполнениях, отличающихся:

• - количеством каналов преобразования входных электрических зарядов в пропорциональные выходные сигналы;

• - измеряемым параметром вибрации: виброускорение, виброскорость, виброперемещение;

• - видом значения измеряемого параметра вибрации: амплитудное, среднее квадратическое (СКЗ), среднее;

• -   значением коэффициента преобразования пьезоэлектрического вибропреобразователя, взаимодействующего с блоком;

• - видом выходного сигнала;

• - диапазоном рабочих частот;

• - наличием светового индикатора включения сети питания;

• - габаритно-присоединительными размерами корпуса.

Внешний вид блока согласующего БС-16 приведен на рисунке 1.

В целях защиты от проникновения аппаратура пломбируется голографической наклейкой и пломбировочной мастикой, что указано на рисунке 2.

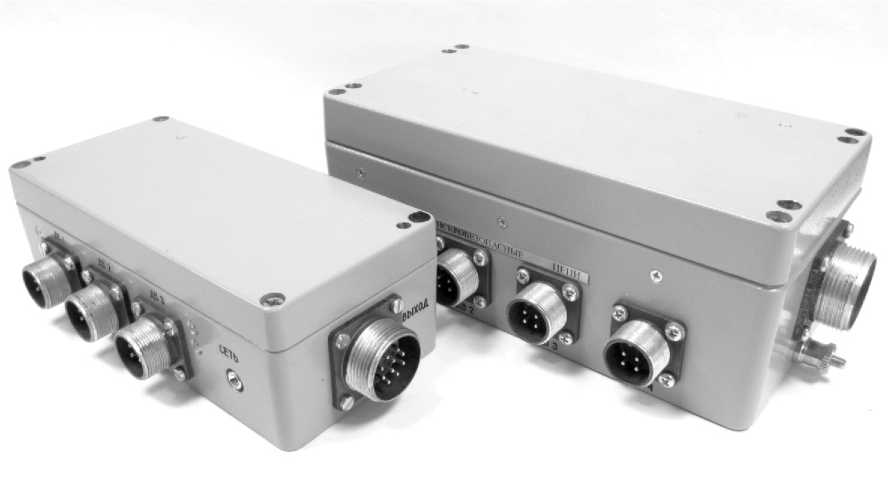

Рисунок 1 - Внешний вид исполнений блока согласующего БС-16

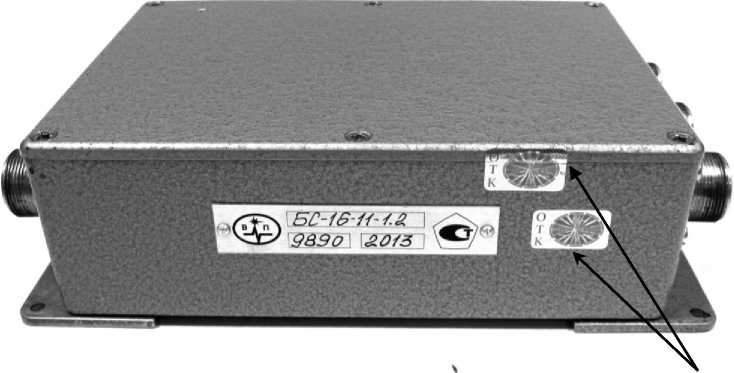

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения оттисков клейм и нанесения наклеек

Количество каналов преобразования входного электрического заряда в выходной

сигнал                                                                      от 1 до 9

Номинальное значение коэффициента преобразования входного электрического заряда в выходной сигнал на базовой частоте, Х/пКл                                      А/Q

где:

Х - мА или мВ, в зависимости от вида выходного сигнала;

Q - значение входного электрического заряда на базовой частоте от взаимодействующего вибропреобразователя, соответствующее диапазону измерений параметра вибрации, пКл;

А - значение выходного сигнала, соответствующее диапазону измерений параметра вибрации, А=:

5 В - при выходном сигнале по постоянному напряжению;

от 0,02 до 12 В - при выходном сигнале по напряжению переменного тока (амплитудное значение);

5 мА - при выходном сигнале по постоянному току (0,05-5,0) мА;

16 мА - при выходном сигнале по постоянному току (4-20) мА;

5 мА или 2,5 мА - при выходном сигнале по переменному току (амплитудное значение) Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте, %                                                    ±3,0

Пределы нелинейности амплитудной характеристики, %

от Амин до Апр/20, включительно                           ±(0,03+0,001АпрМ1)400

свыше Апр/20                                                               ±3,0

где:

Амин - нижняя граница диапазона измерений параметра вибрации;

Апр - верхняя граница диапазона измерений параметра вибрации;

Ai - текущее значение измеряемого параметра вибрации.

Пределы допускаемой основной относительной погрешности преобразования входного электрического заряда в выходной сигнал, %

в диапазоне измерений от Амин до Апр/20,

включительно                                                ±(0,04+0,001 Апр/А1)^ф100

в диапазоне измерений свыше Апр/20                                            ±7,0

где:

Амин - нижняя граница диапазона измерений параметра вибрации Апр - верхняя граница диапазона измерений параметра вибрации Ai - текущее значение измеряемого параметра вибрации

Относительное затухание амплитудно-частотной характеристики встроенных фильтров за пределами диапазона частот измеряемых параметров вибрации, дБ/октаву, не менее                                                                     20

Диапазоны значений выходных сигналов, пропорциональных измеряемым параметрам вибрации:

от 0,05 до 5,0

от 0,05 до 5,0

от 4 до 20 от 0,05 до 5,0 переменный ток (R нагрузки не более 2 кОм), уровень постоянного тока (2,5±0,25) мА, мА от 0,025 до 2,5 напряжение переменного тока (R нагрузки не менее 10 кОм),

амплитудное значение, В от 0,02 до 12 Пределы допускаемой дополнительной относительной погрешности преобразования входного электрического заряда в выходной сигнал при изменении температуры окружающей среды в условиях эксплуатации, %.                                  +5

Пределы допускаемой дополнительной относительной погрешности преобразования входного электрического заряда в выходной сигнал при изменении влажности окружающей среды в условиях эксплуатации, %

Сопротивление изоляции обособленных групп электрических цепей блока,

МОм, не менее

в нормальных условиях

в условиях повышенной температуры

в условиях повышенной влажности

Электрическая изоляция цепей блока должна выдерживать в

течение одной минуты воздействие испытательного напряжения, В

Напряжение питания, В, постоянный ток                                       12±1,2

+12

24-6 минус (15±0,75); плюс (15±0,75)

Потребляемая мощность, Вт, не более

Время готовности к работе после включения электропитания, мин, не более

Время непрерывной работы, ч, не менее

Масса блока, кг, не более

Габаритные размеры блока (длина;ширина;высота), мм, не более           300; 200; 100

Средняя наработка на отказ, ч                                                100000

Средний срок службы, лет

Условия эксплуатации

диапазон температур, °С                                      от минус 40 до плюс 60

относительная влажность при температуре 25 °С, %, до

Блок выдерживает воздействие синусоидальной вибрации одной частоты с характеристиками:

амплитуда виброускорения, - 19,6 м/с²

диапазон частот - от 20 до 30 Гц.

наносится на заводской знак блока методом металлопластики, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплект поставки блока указан в таблице 1.

Таблица 1

Продолжение таблицы 1

Примечания:

* наличие в комплекте поставки соединителей и комплекта монтажных изделий (для крепления блока на объекте), их тип и количество - в зависимости от исполнения блока и по требованию потребителя.

** при единовременной поставке нескольких блоков возможна поставка руководства по эксплуатации и методики поверки в соотношении 1:3

осуществляется по документу ЖЯИУ.411521.001 МП. «Блоки согласующие БС-16. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 16 августа 2010 г.

Основные средства поверки:

мультиметр 34401A, верхние пределы измерений:

• - постоянного тока: 100 мА с пределом погрешности ±[0,01 1изм+0,004 1пред]

• - напряжения постоянного тока: 10 В с пределом погрешности ±[0,0015 иизм+0,0004 ипред]

• - напряжения переменного тока: 1 В с пределом погрешности ±[0,04 иизм+0,02 ипред]

приведены в Руководстве по эксплуатации ЖЯИУ.411521.001 РЭ. Блоки согласующие БС-16

• 1. ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

• 2. ГОСТ Р 8.800-2012. ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10^-1 до 2^ 10⁴ Гц.

• 3. МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 1 •IO^-2 до 3 • 10⁹Гц

• 4. ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 30 А

• 5. Технические условия ЖЯИУ.411521.001 ТУ. Блоки согласующие БС-16.

Акционерное общество «Вибро-прибор» (АО «Вибро-прибор») Адрес: 196128, г. Санкт-Петербург, Варшавская ул., д.5а,

Тел./факс (812) 369-69-90, факс (812) 327-74-02

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Тел. (812) 251 76 01, факс (812) 713 01 14

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 123

Регистрационный № 63157-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные тип ВТА

Весы автомобильные тип ВТА (далее - весы) предназначены для статических измерений массы автотранспортных средств.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять от одной до шести секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции имеют две общие точки опоры (датчика).

Прибор весоизмерительный выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатура, а также цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к весоизмерительному прибору через соединительную коробку и/или нормирующий преобразователь ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк.

Пример общего вида ГПУ весов и весоизмерительных приборов представлены на рисунках 1 - 2.

Лист № 2

Всего листов 8

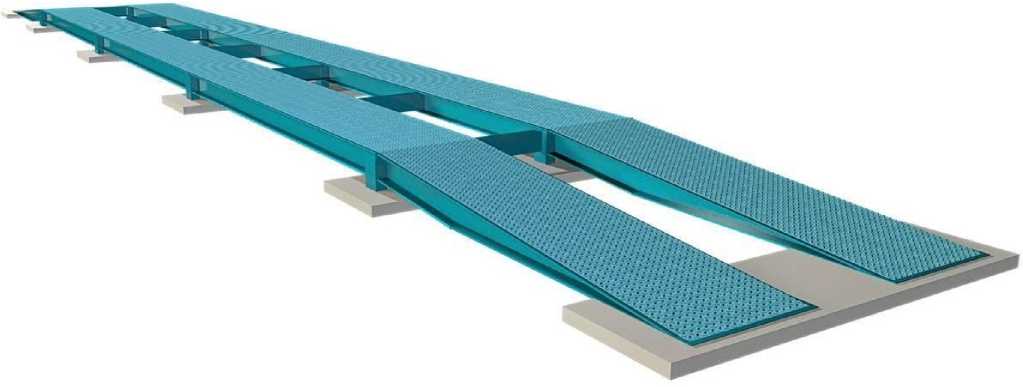

Рисунок 1 - Пример общего вида ГПУ весов

ТВ-003/05Н

ВКЦ

ВКА

WE2111

DIS2116

CI-6000A

ПК

Рисунок 2 - Общий вид весоизмерительных приборов

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

• - датчики весоизмерительные МВ 150 (регистрационный № 44780-10);

Лист № 3 Всего листов 8

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,

S beam, Column, модификации HM9B (регистрационный № 55371-13).

При использовании в весах датчиков с цифровым выходным сигналом весоизмерительные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• -  приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A (регистрационный № 50968-12);

• -   преобразователь весоизмерительный ТВ-003/05Н, изготовитель - фирма АО «Весоизмерительная компания «Тензо-М», пос. Красково;

• - электронный весовой терминал серии ВКА, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• - приборы весоизмерительные WE, модификация WE2111 (регистрационный № 61808-15);

В качестве терминала используются:

• - электронный цифровой весовой терминал серии ВКЦ, изготовитель - ООО «Завод весового оборудования», г. Белорецк, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

• -   приборы весоизмерительные DIS2116,   DWS2103, модификации DIS2116

(регистрационный

№ 61809-15);

- персональный компьютер, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

-устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов обозначаются следующим образом:

ВТА - [М]-[Л]-[Д]-[Т]-[Ц]-[Ех]-[П]-[2] где:

М - Максимальная нагрузка (Max), т: 20; 25; 30; 40; 50; 60; 80; 100; 150; 200;

Л - длина грузоприёмного устройства, м: от 2 до 30;

Д - ширина грузоприёмного устройства, м: от 2 до 9;

T - количество секций ГПУ: 1; 2; 3; 4; 5; 6;

Ц - условное обозначение для весов, использующих цифровые датчики (индекс отсутствует для весов с аналоговыми датчиками);

Ex - весы во взрывозащищенном исполнении (индекс отсутствует для весов, выполненных не во взрывозащищенном исполнении);

П - условное обозначение для весов без капитального фундамента (индекс отсутствует для весов с фундаментом);

2 - условное обозначение для многодиапазонных весов (индекс отсутствует для однодиапазонных весов).

Значения максимальной нагрузки Max (Махi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Для предотвращения несанкционированного доступа к внутренним частям и изменений

Всего листов 8

параметров настройки и юстировки, корпус весоизмерительного прибора и/или нормирующего преобразователя ЦНП пломбируется свинцовой, мастичной, пластиковой пломбой либо пломбой в виде разрушаемой наклейки.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 3 - 5.

ТВ-003/05Н

ВКЦ

1

ВКА

WE?W

1

WE2111

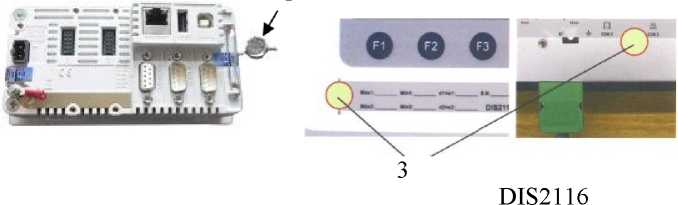

Рисунок 3 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки)

1

2

CI-6000A

Рисунок 4 - Схема пломбировки приборов весоизмерительных (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба)

ПК

Рисунок 5 - Схема пломбировки нормирующего преобразователя ЦНП

(1 - свинцовая или пластиковая пломба)

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш (справедливо для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (справедливо для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, на- стройка и юстировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Примечание: * обозначение «х» не относится к метрологически значимому ПО;

** обозначение «хх» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................................III (средний)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 2 и 3.

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многодиапазонные весы

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на весоизмерительном приборе и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 8 «Порядок работы» документа «Весы автомобильные тип ВТА. Руководство по эксплуатации».

• 1 ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2 Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

• 3 ТУ4274-001-34523086 «Весы автомобильные тип ВТА. Технические условия».

Лист № 8 Всего листов 8 Изготовитель

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО») ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, литер А комната 17

Почтовый адрес: 453500, Республика Башкортостан, г.Белорецк, ул. Ленина, 41, а/я 3 Адрес производственной площадки: 455026, Челябинская область, г. Магнитогорск, ул. Мичурина, д.136, корп.3, помещение 6

Телефон/факс: (34792) 4-82-66, 4-47-80

адрес в Интернет: uzvo.ru

адрес электронной почты: info@uzvo.ru, umi.info@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: (495) 437-55-77 / 437-56-66.

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 123

Сведения

об утверждаемых типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 123

Лист № 1 Регистрационный № 19341-11 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ПЭМ-2М

Газоанализаторы ПЭМ-2М предназначены для измерения массовой концентрации оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (CH4), объемной доли кислорода (O2), диоксида углерода (СО2) в дымовых газах топливосжигающих установок.

Газоанализаторы ПЭМ-2М (далее газоанализаторы) представляют собой многоблочные многоканальные приборы непрерывного действия.

Принцип действия:

- по измерительным каналам массовой концентрации оксида азота, оксида углерода, диоксида азота, диоксида серы, метана и объемной доли диоксида углерода - оптикоабсорбционный в инфракрасной области спектра;

• - по измерительному каналу объемной доли кислорода - электрохимический (измерение объемной доли кислорода (О2) осуществляется выносным измерительным модулем).

Газоанализаторы выпускаются в двух исполнениях:

• - ПГРА 010.00.000-01 - переносной;

• - ПГРА 010.00.000-02 - стационарный.

Конструктивно газоанализаторы состоят:

• - ПГРА 010.00.000-01 - из блока анализатора, блока пробоподготовки, подогреваемой линии пробоотбора и пробоотборного зонда;

• -  ПГРА 010.00.000-02  - из блока анализатора и системы пробоотбора и

пробоподготовки, смонтированной в напольном шкафу.

Газоанализаторы имеют выходные сигналы:

• - показания многострочного жидкокристаллического дисплея,

• - цифровой выход (интерфейс RS 485).

Кроме того, газоанализаторы имеют индикаторные каналы (пределы допускаемой погрешности не нормированы):

• - скорости потока пробы (диапазон показаний от 0 до 8 дм³/мин);

• - массовой концентрации паров воды в пробе на выходе из блока пробоподготовки (диапазон показаний от 0 до 17 г/м³);

• - температуры пробы на выходе из блока пробоподготовки (диапазон показаний от 20 до 70 °С).

Вид климатического исполнения газоанализатора - УХЛ 4.2 по ГОСТ 15150-69.

По времени прогрева газоанализатор относится к группе П-2 по ГОСТ 13320-81. По времени установления выходного сигнала газоанализатор относится к группе И-4 по ГОСТ 13320-81.

Лист № 2 всего листов 9 Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды IP30 по ГОСТ 14254-96

Общий вид газоанализаторов представлен на рисунках 1 и 2. Схема пломбировки газоанализаторов приведена на рисунке 3.

Рекомендуемое место нанесения знака поверки приведено на рисунке 4 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

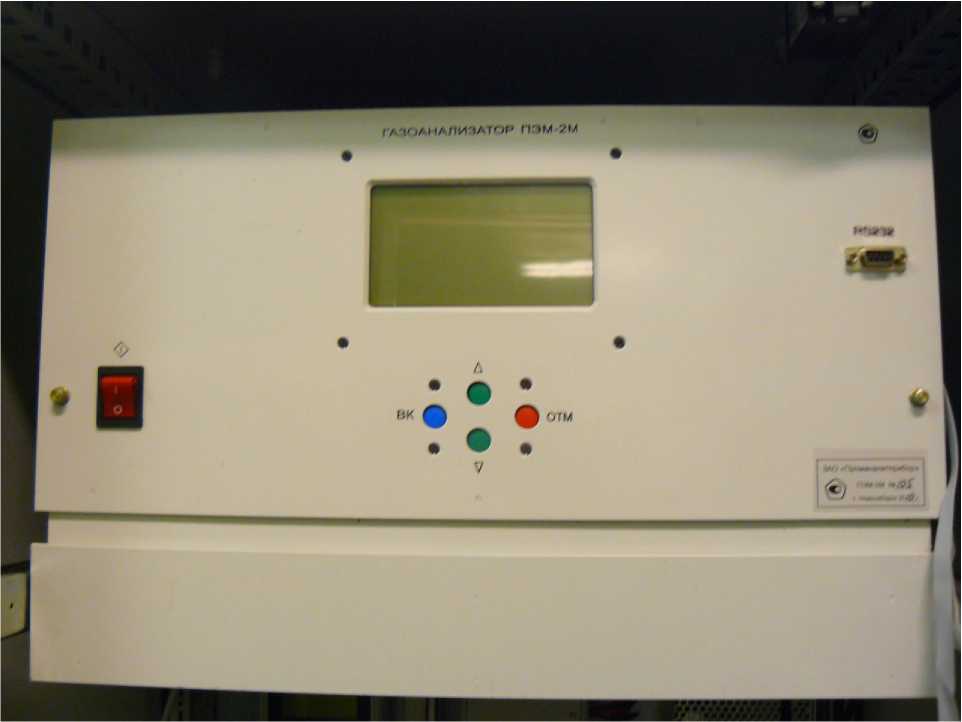

Рисунок 1 - Газоанализатор ПЭМ-2М (блок анализатора), - общий вид

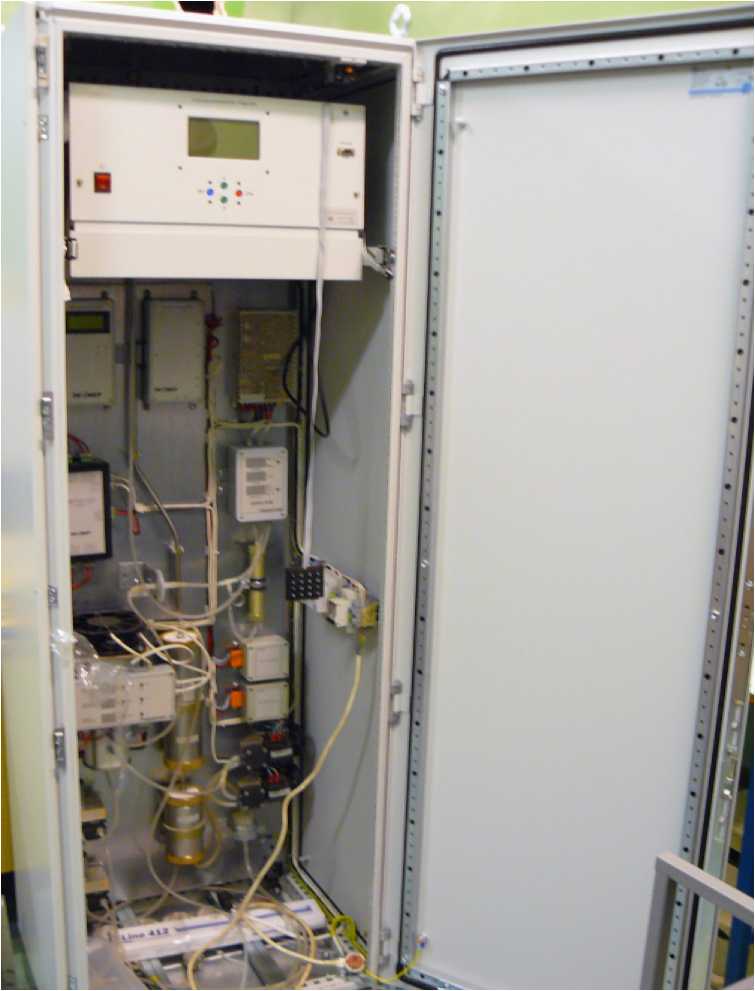

Рисунок 2 - Газоанализатор ПЭМ-2М исполнения ПГРА 010.00.000-02, общий вид

Рисунок 3 - Схема пломбировки газоанализаторов

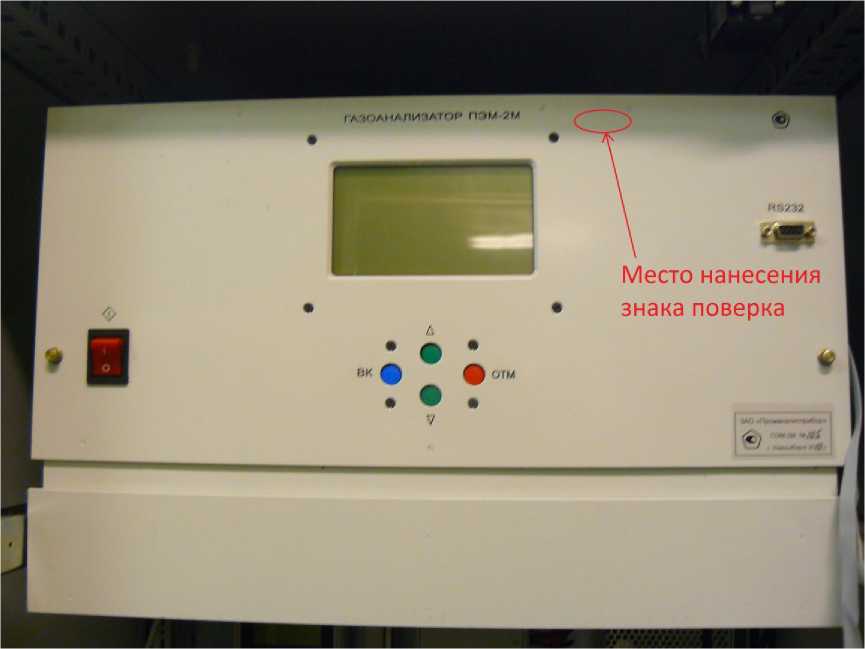

Рисунок 4 - Рекомендуемое место нанесения знака поверки

Лист № 5 всего листов 9 Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее ПО), разработанное изготовителем специально для решения задач измерения массовой концентрации оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (CH4), объемной доли кислорода (O2), диоксида углерода (СО2) в дымовых газах топливосжигающих установок

ПО обеспечивает следующие основные функции:

- обработку измерительной информации от первичных измерительных преобразователей (электрохимических и оптических сенсоров),

- отображение результатов измерений на дисплее,

- формирование выходного цифрового сигнала,

- диагностику аппаратной части газоанализатора,

- проведение градуировки газоанализаторов.

ПО газоанализаторов реализует следующие расчетные алгоритмы:

• 1) вычисление значений массовой концентрации и объемной доли определяемых компонентов по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного цифрового сигнала;

• 3) непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО нанесен на микросхеме ППЗУ.

Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Прочие метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Условия эксплуатации

Лист № 8 всего листов 9 Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским методом и фотохимическим способом на наружной поверхности корпуса блока анализатора газоанализатора.

Комплектность средства измерений

Таблица 6 - Комплектность газоанализатора

Поверка осуществляется по документу МП-242-1080-2010 «ГСИ. Газоанализаторы ПЭМ-2М. Методика поверки» с изменениями №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» "16" октября 2010 г.

Основные средства поверки:

• - азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;

• - стандартные образцы состава газовые смеси (ГС) состава: кислород - азот (ГСО 10253-2013), диоксид углерода - азот (ГСО 10241-2013), оксид углерода - азот (ГСО 102402013), оксид азота - азот (ГСО 10323-2013), диоксид азота - азот (ГСО 10331-2013), диоксид серы - азот (ГСО 10342-2013), метан - азот (ГСО 10256-2013).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на переднюю панель газоанализатора, как показано на рисунке 4 или на свидетельство о поверке на газоанализатор.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

Лист № 9 всего листов 9 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-002-50570197-2010 (ПГРА.010.00.000 ТУ) Газоанализатор ПЭМ-2М. Технические условия

Акционерное общество «Проманалитприбор» (АО «Проманалитприбор») ИНН 5433132528

Адрес: Россия, 633009, Новосибирская область, г. Бердск, ул. Зеленая Роща, д.7/34, оф.23

Телефон / факс: 8 (38341) - 370-27

Web сайт: www.promanalyt.ru

E-mail: info@ecomer.ru

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru E-mail: info@vniim.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 123

Лист № 1 Регистрационный № 63643-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100

Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100 (далее по тексту — контроллеры БАЗИС-100 или контроллеры) предназначены для измерений унифицированных сигналов напряжения и силы постоянного электрического тока (в том числе сигналов от пассивных токовых датчиков), частотно-импульсных, сигналов от термопар, термопреобразователей сопротивления, расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейсы RS-485, Ethernet.

Контроллер строится по модульному принципу. Модуль — минимальная неделимая единица контроллера, выполняющая однотипные функции.

Контроллер в своем составе может иметь следующие основные виды модулей:

• входных аналоговых или двухпозиционных каналов (ВК);

•   выходных управляющих токовых или дискретных каналов (УК);

•    процессорный (ПР);

•   коммуникационный (МК);

•    источник питания (ИП);

•    панель управления (ПУ);

•    расположенный во взрывоопасной зоне (МИЗ).

Различные модификации контроллеров БАЗИС-100 по функциональному назначению формируются путем набора соответствующих аппаратных модулей. Конкретная модификация модуля записывается в виде «Б100.№>, где N - цифро-буквенный код, описывающий вид, конструктивные и программные особенности модуля, а также его исполнение.

На корпусе каждого модуля контроллера располагается металлическая бирка с указанием порядкового номера изделия по системе нумерации предприятия-изготовителя.

Модули контроллера строятся на базе микропроцессорных однокристальных микроконтроллеров и имеют искробезопасное и обыкновенное (без искрозащиты) исполнения.

Измерение входных сигналов от аналоговых датчиков осуществляется модулями входных каналов различного вида (измерительными модулями), содержащими аналого-

Лист № 2 Всего листов 7 цифровой преобразователь. Используются входные модули с однотипными каналами и комбинированные. С помощью специальных модулей сопряжения осуществляется наращивание структуры контроллеров БАЗИС-100.

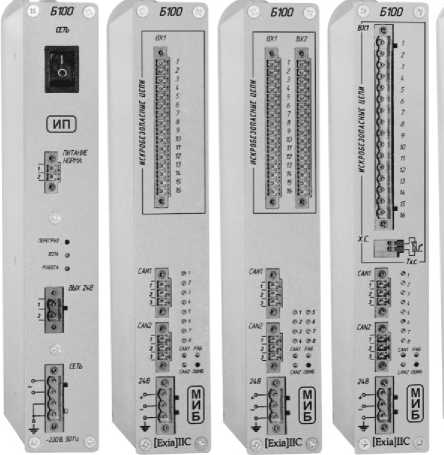

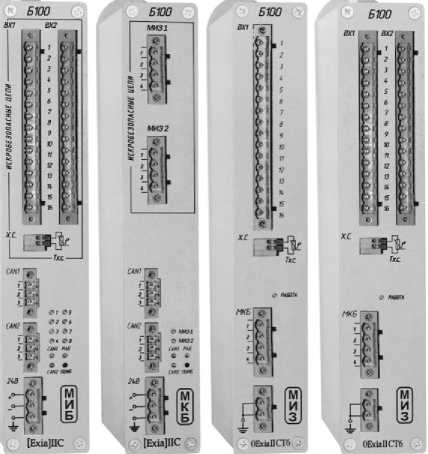

Общий вид измерительных модулей контроллеров БАЗИС-100 показан на рисунке 1.

Рисунок 1 — Общий вид измерительных модулей контроллера БАЗИС-100

Структура программного обеспечения (ПО) контроллеров БАЗИС-100 определяется их технической структурой:

- метрологически значимая часть состоит из следующих подпрограмм, реализуемых в измерительных модулях:

- подпрограмма измерений аналоговых сигналов (measurement);

- подпрограмма обработки аналоговых сигналов и хранения значений (processing);

- подпрограмма передачи значений по цифровому интерфейсу (CAN, RS-485) (transmission);

- метрологически незначимая часть: ПО верхнего уровня контроллеров БАЗИС-100 (обеспечивает работу модуля процессора), ПО не метрологических модулей нижнего уровня (модулей дискретного ввода/вывода, управления и других), метрологически незначимая часть ПО измерительных модулей (подпрограмма общего функционирования измерительного модуля).

Относительная погрешность вычислений ПО измерительных модулей контроллеров БАЗИС-100 включена в допускаемую абсолютную погрешность.

ПО модулей контроллеров БАЗИС-100 хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате и недоступно для изменения без разборки корпуса модуля и применения специальных программно-аппаратных средств прошивки (программаторов), используемых при изготовлении.

Уровень защиты ПО контроллеров БАЗИС-100 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Лист № 3 Всего листов 7 Таблица 1 — Идентификационные данные метрологически значимого ПО контроллера

Метрологические характеристики измерительных каналов (ИК) контроллеров БАЗИС-100 в рабочих условиях применения представлены в таблице 2. Номинальные статические характеристики (НСХ) термопар — по ГОСТ Р 8.585-2001, НСХ термопреобразователей сопротивления — по ГОСТ 6651-2009.

Таблица 2 — Метрологические характеристики ИК контроллеров БАЗИС-100

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Технические характеристики контроллеров БАЗИС-100

наносится на измерительные модули контроллеров методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 8 «Работа» руководств по эксплуатации 5ДА2.407.017 РЭ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4210-017-35846590-10 (5ДА2.407.017 ТУ) Контроллер модульный противоава-рийной защиты, регистрации и управления БАЗИС-100. Технические условия

Акционерное общество «Экоресурс» (АО «Экоресурс»)

ИНН 3663000931

Адрес: Воронеж, 394026, пр-т Труда, д.111 Телефон: +7 473 272 78 19

Факс: +7 473 272 78 20

Web-сайт: www.ecoresurs.ru

E-mail: marketing@ecoresurs.ru

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: + 7 495 437 55 77

Факс: + 7 495 781 86 40

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
